Оппозитный двигатель, или боксерный, имеет уникальную конструкцию: цилиндры расположены по обе стороны от коленчатого вала. Это обеспечивает специфические характеристики работы и компоновки. В статье рассмотрим принцип работы оппозитного двигателя, его преимущества и недостатки по сравнению с традиционными двигателями внутреннего сгорания. Понимание устройства оппозитного двигателя поможет читателям ориентироваться в выборе автомобилей и мотоциклов, а также оценить их эксплуатационные качества.
Варианты исполнения оппозитного двигателя
Тем не менее, простое решение, как размещение цилиндров двигателя горизонтально друг напротив друга, может быть реализовано по-разному. В оппозитном двигателе поршни могут двигаться по нескольким схемам.
Оппозитные двигатели, также известные как боксерные, представляют собой уникальную конструкцию, где цилиндры расположены горизонтально и работают параллельно друг другу. Эксперты отмечают, что такой дизайн обеспечивает низкий центр тяжести, что положительно сказывается на управляемости автомобиля. Кроме того, благодаря симметричному расположению цилиндров, оппозитные двигатели имеют меньшие вибрации, что способствует более плавной работе и увеличивает срок службы агрегата.
Среди преимуществ также выделяют компактные размеры и эффективное охлаждение, так как потоки воздуха свободно обтекают двигатель. Однако, несмотря на свои достоинства, оппозитные двигатели имеют и недостатки, такие как сложность в производстве и более высокая стоимость. В целом, эксперты считают, что оппозитные двигатели представляют собой интересное решение для тех, кто ценит баланс между производительностью и комфортом.
Оппозитный боксер
Во время работы подобного мотора поршни всегда находятся друг относительно друга на расстоянии, и каждый работает в своем цилиндре – если один располагается на максимальном удалении от оси двигателя, то значит и другой, соседний, занимает аналогичное положение.

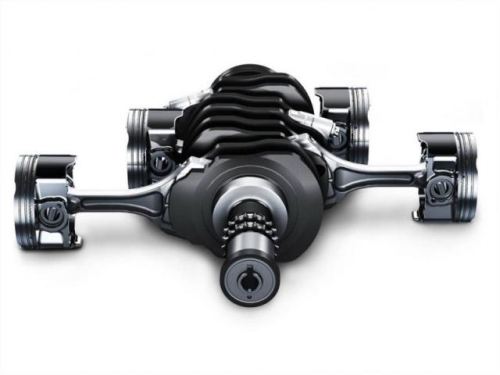

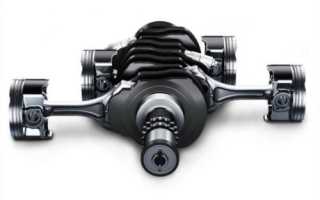

Такой порядок работы напоминает движения боксера, поэтому он получил название «боксер». Очень часто использует подобные оппозитные двигатели Субару. Описанный двигатель показан на фотографии ниже
| Компонент двигателя | Функция | Особенности в оппозитном двигателе |
|---|---|---|
| Поршни | Преобразование энергии сгорания топлива в механическую энергию | Два поршня движутся синхронно, но в противоположных направлениях, обеспечивая балансировку |
| Шатуны | Передача усилия от поршней на коленчатый вал | Часто имеют H-образную форму для соединения с коленвалом |
| Коленчатый вал | Преобразование возвратно-поступательного движения поршней во вращательное движение | Имеет противолежащие кривошипы, вращающиеся в противофазе |
| Цилиндры | Камеры сгорания, в которых происходит сгорание топливно-воздушной смеси | Расположены горизонтально и симметрично по обе стороны от коленчатого вала |
| Головка блока цилиндров (ГБЦ) | Содержит клапаны, свечи зажигания и каналы для охлаждающей жидкости | Две ГБЦ, по одной на каждый ряд цилиндров |
| Система смазки | Обеспечивает смазку трущихся деталей | Часто использует сухой картеp |
| Система охлаждения | Отводит тепло от двигателя | Воздушное или жидкостное охлаждение |
| Система зажигания | Обеспечивает воспламенение топливно-воздушной смеси | Система зажигания может быть индивидуальной для каждого цилиндра |
Интересные факты
Вот несколько интересных фактов об оппозитных двигателях:
-
Компактность и низкий центр тяжести: Оппозитные двигатели, также известные как боксерные двигатели, имеют горизонтальное расположение цилиндров, что позволяет значительно снизить центр тяжести автомобиля. Это улучшает устойчивость и управляемость, особенно в спортивных моделях, таких как Subaru и Porsche.
-
Сбалансированность работы: В оппозитных двигателях пары поршней движутся навстречу друг другу, что помогает сбалансировать силы, возникающие при работе двигателя. Это уменьшает вибрации и делает работу двигателя более плавной, что особенно ценится в высококачественных автомобилях.
-
Эффективность охлаждения: Благодаря горизонтальному расположению цилиндров, оппозитные двигатели имеют более эффективное охлаждение. Воздух свободно циркулирует вокруг цилиндров, что позволяет избежать перегрева и улучшает общую надежность двигателя, особенно в условиях высоких нагрузок.
OPOC, возрождение старых идей

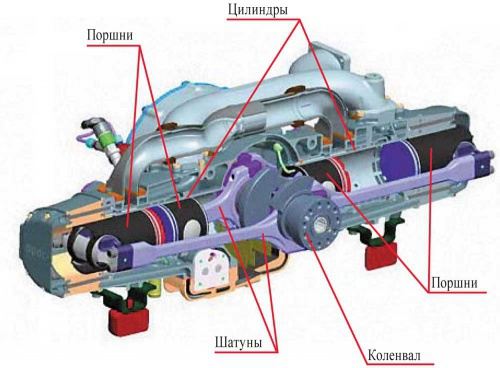

Другой принцип конструкции реализует оппозитный двигатель типа OPOC, который вновь привлекает внимание благодаря инвестициям Билла Гейтса. На изображении ниже представлено устройство такого двигателя.
Этот оппозитный двигатель работает по двухтактному принципу. В цилиндре расположены два поршня, соединенные с одним коленчатым валом (обозначены красным и синим цветами). Красный поршень отвечает за впуск топливной смеси, синий – за выпуск отработанных газов. В конструкции отсутствует головка блока цилиндров и механизм привода клапанов. Оба поршня работают на один коленчатый вал.
Эти особенности значительно уменьшили массу двигателя и расширили его область применения. Он может быть как дизельным, так и бензиновым. Как и любой двухтактный двигатель, он требует продувки цилиндров с помощью электромотора, питающегося от внешнего источника. Когда двигатель достигает рабочего режима, электродвигатель отключается, а система подачи воздуха начинает функционировать как турбонаддув.
При анализе конструкции оппозитного мотора выделим его преимущества: повышение эффективности за счет воздействия расширяющихся газов на два поршня, а не на стенки камеры сгорания, и увеличение крутящего момента на валу. Каждый поршень проходит меньшее расстояние, что снижает трение и потери.
Другие преимущества, которые обещает данный оппозитный двигатель, включают:
Читайте также:
- легкость на 30-50% по сравнению со стандартным турбодизелем;
- на 50% меньше деталей, чем в обычном дизельном моторе;
- на 45-50% меньше пространства под капотом;
- экономия топлива на 40-50%.
Тем не менее, данный оппозитный силовой агрегат все еще находится на стадии доработки, и указанные преимущества в большей степени отражают ожидания разработчиков.
Оппозитный танковый двигатель

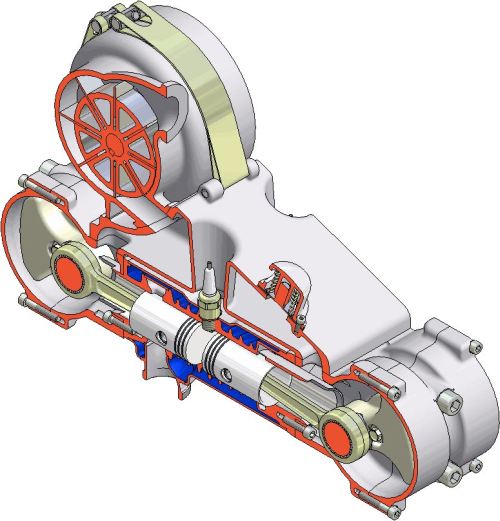

Да, был такой двигатель, это 5ТДФ, разработанный для танков Т-64, а также последующих Т-72 и других. Тогда он обеспечивал необходимую мощность при заданных габаритах. Подобный оппозитный двигатель и его устройство показаны на рисунке ниже
Как видно из рисунка, поршни у него расположены в одном цилиндре и движутся встречно, но работают каждый на собственный коленвал. При минимальном расстоянии между поршнями между ними образуется камера сгорания, где происходит воспламенение топлива. Существует оппозитный двигатель как бензиновый, так и дизельный. По аналогии с OPOC, для подачи воздуха в цилиндры, а также удаления отработанных газов, используется турбонаддув.

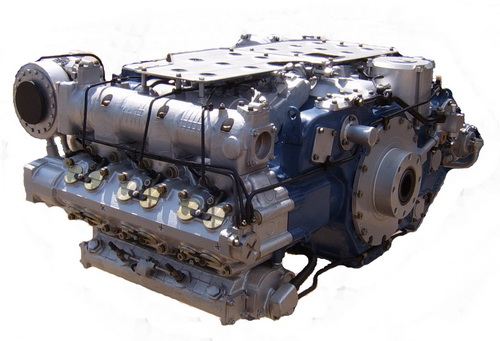

Используемый принцип встречного движения поршней позволил упростить конструкцию, обеспечить мощность и компактность силовой установки. Так, подобный дизельный оппозитный силовой агрегат при двух тысячах оборотов, объеме тринадцать и шесть десятых литра выдавал семьсот лошадиных сил, при этом занимая минимум места.
Чем хорош и плох оппозитник?
На протяжении истории автомобилестроения многие производители использовали оппозитные двигатели, стремясь воспользоваться их преимуществами. В настоящее время компания SUBARU активно применяет такие моторы в своих автомобилях.
Конструкция оппозитного двигателя обеспечивает ему ряд преимуществ:
- низкий центр тяжести, что улучшает устойчивость автомобиля на дороге;
- снижение уровня шума и вибрации благодаря движению поршней в противоположных направлениях, что делает его тише рядных аналогов;
- значительный ресурс, достигающий миллиона километров при правильной эксплуатации.
Однако у оппозитных двигателей есть и недостатки:
- сложность ремонта;
- высокая стоимость из-за сложной конструкции;
- большие затраты на обслуживание, требующее высокой квалификации специалистов;
- повышенный расход масла.
Несмотря на недостатки, оппозитные силовые агрегаты устанавливаются на автомобили, такие как SUBARU и некоторые модели Porsche. Это свидетельствует о том, что производители осознанно выбирают использование таких двигателей, оценивая их плюсы и минусы.
Горизонтальное расположение цилиндров — лишь один из вариантов конструкции для двигателей внутреннего сгорания, однако оппозитный двигатель демонстрирует значительные возможности и перспективы для применения в автомобилях.
Применение оппозитных двигателей в различных отраслях
Оппозитные двигатели, благодаря своей уникальной конструкции и характеристикам, находят широкое применение в различных отраслях. Одной из самых известных областей использования оппозитных двигателей является автомобилестроение. Они часто применяются в спортивных и высокопроизводительных автомобилях, таких как Subaru и Porsche, где важны не только мощность, но и низкий центр тяжести, что способствует улучшению управляемости и стабильности на дороге.
Кроме того, оппозитные двигатели активно используются в авиации. В малой авиации, например, в легких самолетах и вертолетах, такие двигатели обеспечивают высокую надежность и эффективность. Их конструкция позволяет снизить вибрации и шум, что особенно важно для пилотов и пассажиров. Также оппозитные двигатели имеют меньшие размеры и вес по сравнению с традиционными рядными или V-образными двигателями, что делает их идеальными для применения в авиации.
В мотоциклетной индустрии оппозитные двигатели также находят свое применение. Например, компания BMW использует оппозитные двигатели в своих мотоциклах, что позволяет достичь хорошего баланса между мощностью и экономией топлива. Такие двигатели обеспечивают отличную тягу на низких оборотах, что делает их идеальными для городских условий и дальних поездок.
Кроме того, оппозитные двигатели применяются в судостроении, особенно в малых и средних судах, где важна компактность и высокая мощность. Их конструкция позволяет эффективно использовать пространство на борту, а также снижать вес, что критично для морских судов.
В области энергетики оппозитные двигатели используются в генераторах, где требуется высокая надежность и долговечность. Они могут работать на различных видах топлива, включая бензин, дизель и даже альтернативные источники энергии, что делает их универсальными и экономически выгодными.
Таким образом, оппозитные двигатели находят применение в самых различных отраслях, от автомобилестроения до авиации и судостроения, благодаря своим уникальным характеристикам, таким как компактность, низкий центр тяжести и высокая надежность. Это делает их важным элементом в современных технологиях и инженерии.
Вопрос-ответ
Как работает оппозитный двигатель?
Принцип работы оппозитного двигателя. С физической точки зрения оппозитный мотор — это двигатель внутреннего сгорания. Топливо воспламеняется в камере, за счет расширения газов возрастает давление, усилие через поршень и шатун передается на коленвал и вращает его вокруг оси.
Что такое оппозитный двигатель?
Оппозитный двигатель — поршневой двигатель внутреннего сгорания, в котором угол между рядами цилиндров составляет 180 градусов, а противостоящие поршни двигаются зеркально по отношению друг к другу (одновременно достигают верхней мёртвой точки).
В чем прикол оппозитного двигателя?
Плюсы оппозитного двигателя. Движение поршней в противоположных направлениях создает баланс сил инерции, что снижает вибрацию и обеспечивает комфортное вождение. Компактность и низкий центр тяжести. Горизонтальная конструкция делает двигатель короче и ниже, что улучшает устойчивость автомобиля на дороге.
Какой принцип работы двигателя?
Принцип работы ДВС. Работа двигателя внутреннего сгорания заключается в превращении тепловой энергии расширения газов в крутящий момент. Это возможно благодаря тому, что в камерах цилиндров горючая смесь воспламеняется, заставляя поршни перемещаться. ДВС работает циклически.
