Как выставить трамблер на москвич 412

Проверка и установка момента зажигания.

Для проверкиустановки момента зажигания вывернуть свечу первого(считая от радиатора) цилиндра и закрыть ее отверстие пробкой из смятой бумаги. Затем медленно вращать коленчатый вал двигателя гаечным ключем до начала такта сжатия в первом цилиндре, которое определяют по выталкиванию бумажной пробки, закрывающей свечное отверстие. Продолжая вращать вал, установить поршень первого цилиндра в положение, соответствующее моменту проскакивания искры на электродах свечи(10градусов до в. м.т.), при котором метка МЗ (

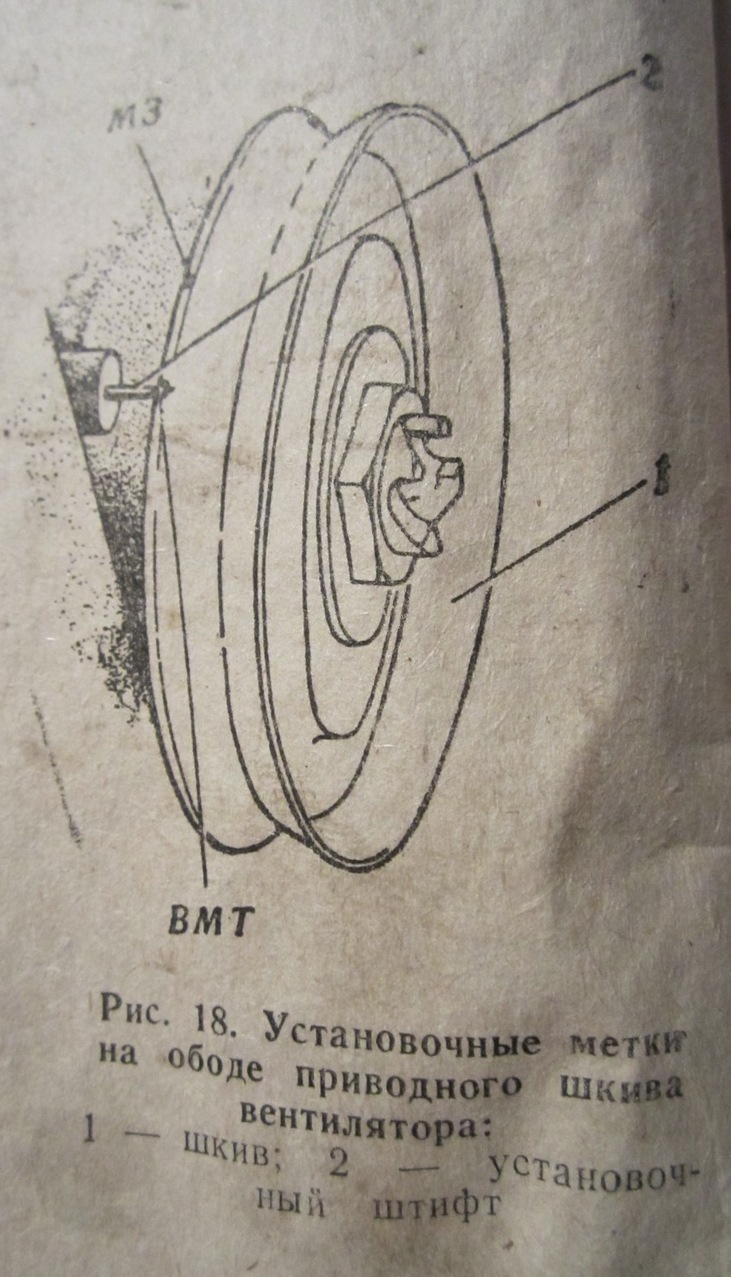

фото из книги

) на шкиве коленчатого вала совпадает с острием штифта 2. Снять крышку распределителя, ослабить гайку 8 (все знают где эта гайка, на рисунке ее не будет) цангового зажима и присоеденить контрольную лампу в 12В одним концом провода к клемме 6, соединенной с подвижным рычажком 4 прерывателя, а другим концом провода-к массе, при этом зажигание должно быть включено.

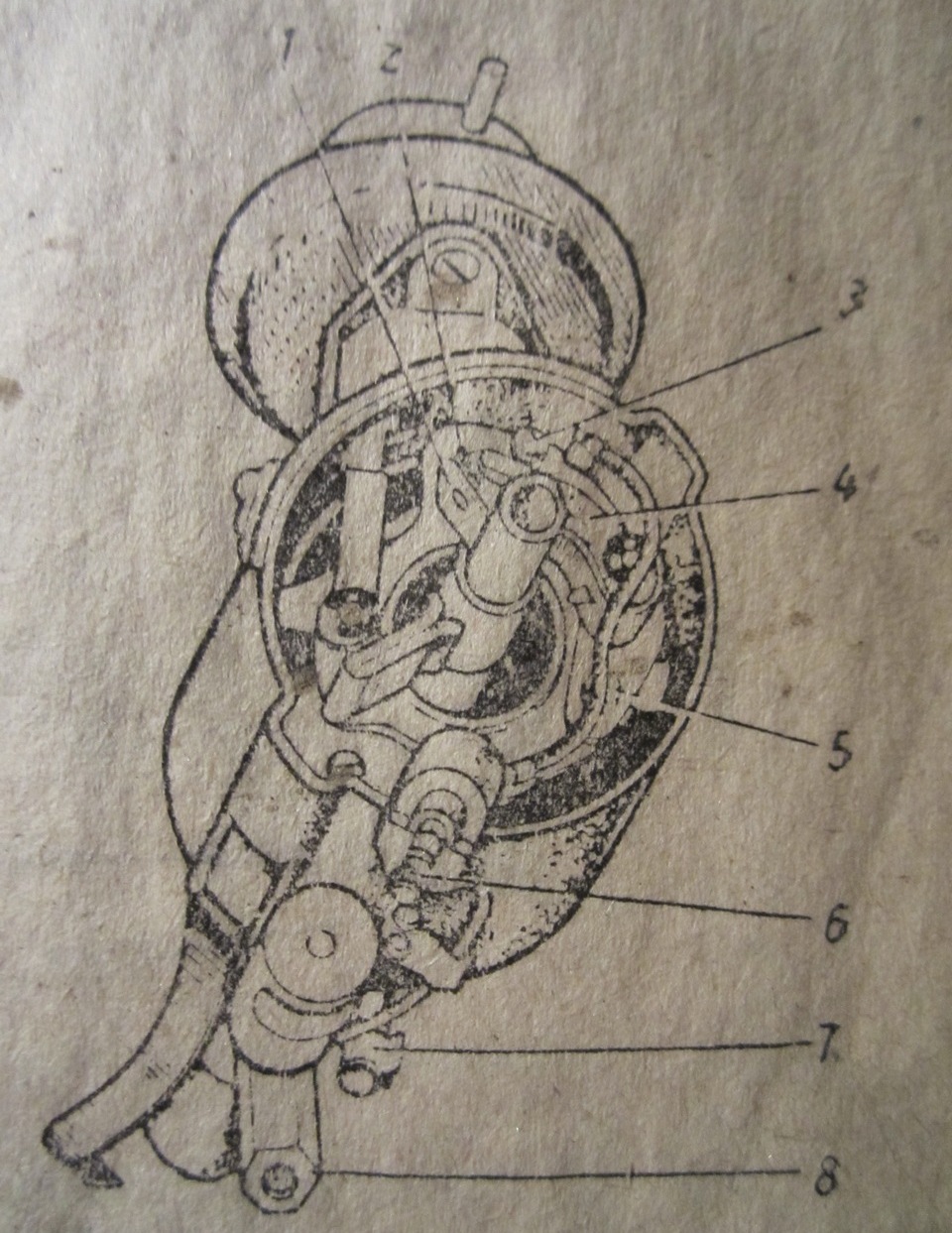

более понятные указатели фото из книги

Повернуть корпус распределителя против часовой стрелки до получения замыкания контактов прерывателя, поджать пальцем ротор в направлении часовой стрелки и медленно поворачивать корпус распределителя в том же направлении до тех пор, пока не загориться контрольная лампочка.

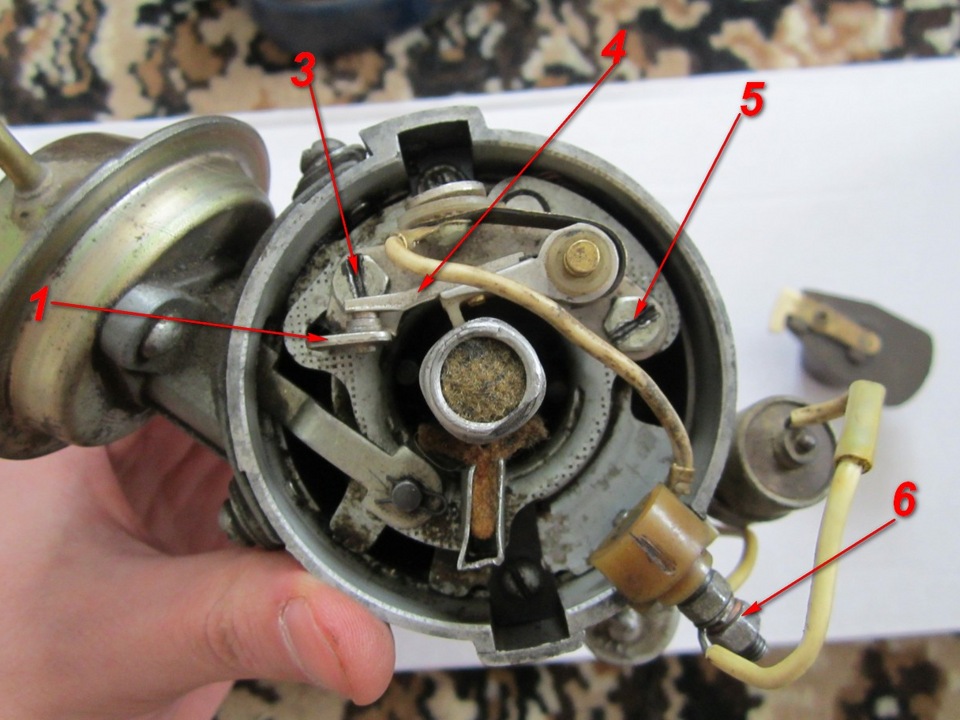

Точность установки контактов прерывателя на размыкание проверить поворотом кулачка по часовой стрелке, одновременно слегка прижимая пальцем рычажок 4, при этом контрольная лампа должна погаснуть или должно уменьшиться свечение нити. Затем, не меняя положения корпуса распределителя, затянуть гайку цангового зажима, поставить на место и закрепить защелками крышку распределителя к корпусу, ввернуть свечу первого цилиндра и вставить наконечник ее провода в гнездо клеммы крышки, расположенное над клеммой 6 корпуса распределителя. Провода остальных свечей присоеденить к распределителю в соответствии с порядком работы цилиндров (1-3-4-2)

почти карикатурно изобразил, как оно должно выглядеть

Двигатель на Москвич 412: характеристики, неисправности и тюнинг. Москвич 412 порядок работы цилиндров

Владельцу классической модели российского автопрома необходимо знать, как выставить зажигание на Москвиче-412. Это достаточно элементарный процесс, который тем не менее может создать сложности, если не знать порядок действий. Именно о том, как осуществляется установка зажигания на Москвич 2140 и другие модели марки и пойдет речь в этой статье.

ИЖ Москвич 412 › Бортжурнал › Как выстпроить зажигание Москвич 412 за 5 минут

По метке №2 5.собирай трамблер в обратном порядке 6.и сейчас вращая трамблер заводи и как только схватит закрепи (ключём на 13) болт 7.далее на трассе подрегулируй его

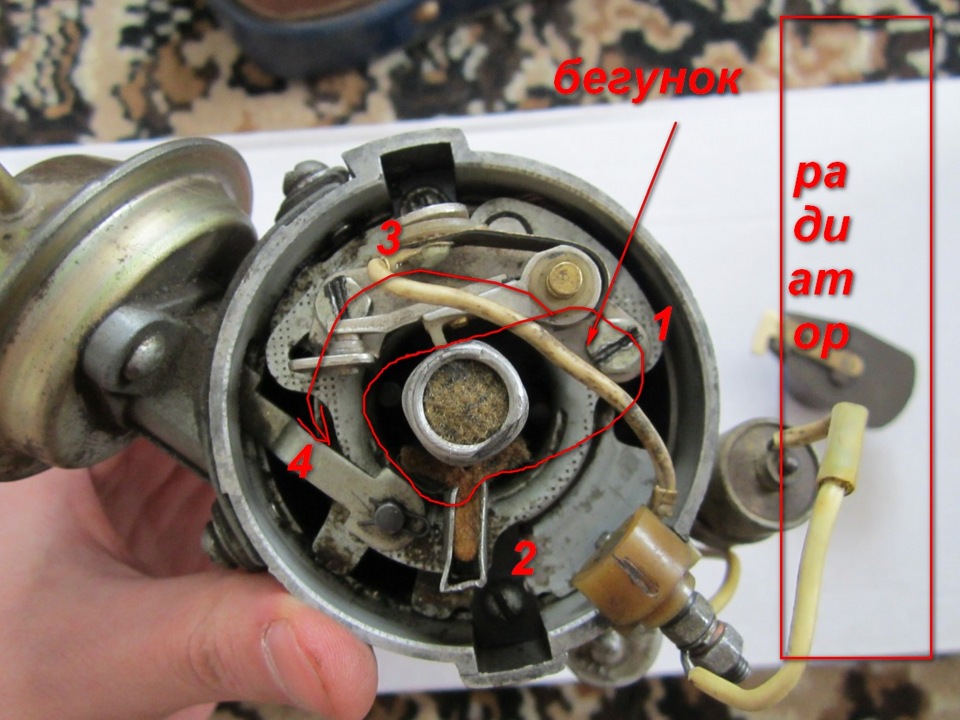

для тех кто не знает последовательности установки бронепроводов

Инструкция по установке

Для работы вам потребуют такие инструменты, как набор ключей и контрольная лампа.

Порядок действий по выставлению зажигания Москвича-412 последующий:

1. Сначала, снимите клапанную крышку. Дальше используйте пусковую ручку и проверните коленвал. Продолжайте пока, пока отметка у него совпадет с острием штифта на блоке, также метка на звездочке с меткой на головке цилиндров.
2. Высвободите защелки, снимите крышку тамблера. Ключом на «10» открутите две гайки, поднимите тамблер. Бегунок необходимо выставить напротив провода первого цилиндра.
3. Сейчас установите тамблер к месту и закрутите. Запустите движок. Используя ключ на «12» необходимо ослабить шестигранник понизу распределителя. При работающем движке, необходимо поворачивать трамблер, пока не услышите ровненькую работу мотора. Это способ выставления зажигания на слух.
4. Также регулировка осуществляется через контрольную лампу. Если вы совместите метки и направьте бегунок, нужно ослабить крепление трамблер. Один провод контрольной лампы необходимо подсоединить к клемме низкого напряжения, другой – к массе. Включите зажигание. Удерживая бегунок, поворачивайте прерыватель до загорания лампочки, это и будет момент зажигания.

Трамблер в автомобиле

Порядок действий по выставлению зажигания Москвича-412 следующий:

1. Вначале, снимите клапанную крышку. Далее используйте пусковую рукоятку и проверните коленвал. Продолжайте до тех пор, пока отметка на нем совпадет с острием штифта на блоке, также метка на звездочке с меткой на головке цилиндров.
2. Освободите защелки, снимите крышку тамблера. Ключом на «10» открутите две гайки, поднимите тамблер. Бегунок нужно выставить напротив провода первого цилиндра.
3. Теперь установите тамблер на место и закрутите. Запустите двигатель. Используя ключ на «12» нужно ослабить шестигранник внизу распределителя. При работающем двигателе, вам нужно будет поворачивать трамблер, пока не услышите ровную работу мотора. Это метод выставления зажигания на слух.
4. Также регулировка может осуществляться через контрольную лампу. После того, как вы совместите метки и направьте бегунок, вам нужно ослабить крепление трамблер. Один провод контрольной лампы нужно подсоединить к клемме низкого напряжения, другой – к массе. Включите зажигание. Удерживая бегунок, поворачивайте прерыватель до загорания лампочки, это и будет момент зажигания.

В видео ниже вы узнаете, как выставляется зазор кулачка (автор ролика — Гараж в СССР).

Как выставить зажигание, на москвичь 2140

Как выставить контактное зажигание на Москвиче.

Как выставить зажигание на Москвиче по лампочке. И немного мыслей о будущем.

Настройка зазора зажигания Москвич.

В видео ниже вы узнаете, как выставляется зазор кулачка (автор ролика Гараж в СССР).

Зачем выставлять зажигание?

Трамблер в автомобиле Если вы правильно установите момент зажигания, то это напрямую повлияет на динамику автомобиля. Также это позволит экономить топливо. При слишком позднем зажигании, двигатель перегревается, рабочая смесь не полностью сгорает и от этого также падает мощность.

Если же двигатель будет запускаться слишком рано, то это может спровоцировать детонационные стуки в двигателе. Из-за этого могут даже перегореть клапаны и поршни.

Схема подключения замка зажигания

Чтобы установить новый ЗЗ, схема ваших действий должна быть следующей:

• отсоедините массовый провод от аккумулятора;
• установите ключ в положение «0» замка зажигания;
• теперь нужно отсоединить электропроводку от клемм контактного устройства замка;
• выверните четыре болта крепления кронштейна замка на рулевой колонке и снимите его крышку, а потом и весь кронштейн с замком;
• теперь выверните из кронштейна 3 винта крепления замка, затем снимите пружинные шайбы винтов и резиновую втулку;
• используя отвертку, утопите плоскую пружину и выверните замок из кронштейна;
• установка нового устройства производится в обратном порядке.

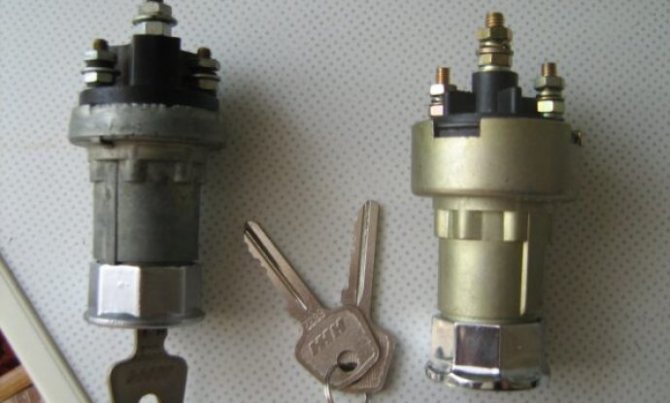

1. Демонтированное устройство 2. ЗЗ в процессе замены 3. Схема замка

Установка и ремонт тамблера

Тамблер, он же привод зажигания, может иметь разные неисправности: трещины в крышке, загрязнение или увлажнение контакта, нарушение контакта в цепи питания. Вы можете решить, как их все, так и просто заменить деталь.

Для подключения новой детали вам нужно будет проверить правильность установки валика в корпусе. Затем, сняв крышку тамблера, вставьте хвостовик в корпус привода распределителя на двигателе. Поворачивайте его до тех пор, пока не произойдет совмещение шипов плавающей муфты.

Далее затяните гайку крепления хвостовика распределителя к корпусу привода. Установите крышку. Затем, вставьте высоковольтные провода от свечей зажигания в порядке работы цилиндров 1-3-4-2 с учетом вращения ротора распределителя.

Наконечник высоковольтного провода от свечи первого цилиндра устанавливается в гнездо клеммы над низковольтной клеммой в корпусе. Далее, провод, идущий от катушки зажигания, вставляется в центральное гнездо крышки. Остается подсоединить к низковольтной клемме провод, идущий от такой же на катушке.

Теперь подсоедините трубку вакуумного регулятора. Установка завершена.

АЗЛК 2141 | Двигатели | Москвич

3.0 Двигатели

Порядок работы цилиндров 1–3–2–4 Неплоскостность нижней поверхности головки блока цилиндров 0,05 мм Распределительный вал Двигатель 1,8 л Высота кулачков: – впускной 39,751 – 39,850 мм – выпускной .

3.2 Операции по ремонту двигателя, установленного в автомобиле

Многие ремонтные работы на двигателе могут быть проведены непосредственно на автомобиле. До начала ремонтных работ рекомендуется тщательно очистить двигатель и моторный отсек. В зависимости от вида работ можно снять капот для облегчения доступа к двигателю. Не снимая двигатель с автомобиля, можно устранить различные виды утечек, например, заменить прокладки впу.

3.3 Верхняя мертвая точка первого цилиндра

3.4 Крышка головки блока цилиндров

3.5 Впускной коллектор

3.8 Замена уплотнительных колец распределительных валов

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите зубчатый ремень, механизм натяжения зубчатого ремня и шкив распределительного вала. 2. Снимите задний кожух зубчатого ремня. 3. Используя маленькую отвертку, извлеките уплотнительное кольцо распределительного в.

3.9 Распределительные валы и толкатели

3.10 Головки блока цилиндров

3.11 Масляный поддон

3.12 Масляный насос

3.13 Маховик/ пластина привода

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите автомобиль и снимите коробку передач. 2. Используя маркер или краску, отметьте положение ведущего узла сцепления по отношению к маховику. 3. Постепенно в диагональной последовательности, ослабьте б.

3.14 Замена заднего уплотнительного кольца коленчатого вала

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите коробку передач и маховик. 2. Наиболее простой способ извлечения старого уплотнительного кольца заключается в том, чтобы отверткой зацепить уплотнительное кольцо и извлечь его из гнезда. 3. Также уплотнительное.

3.15 Подвеска силового агрегата

Видео «Как правильно выставить зажигание на Москвич 2140»

В этом видео демонстрируется, как осуществляется регулировка на одной из самых популярных моделей Москвича (автор ролика — Максим Митин)

• Особенности обслуживания электрооборудования легендарного Москвича

В этом видео демонстрируется, как осуществляется регулировка на одной из самых популярных моделей Москвича (автор ролика — Максим Митин)

В этом видео демонстрируется, как осуществляется регулировка на одной из самых популярных моделей Москвича (автор ролика Максим Митин)

Система зажигания ВАЗ 2107 состоит из высоковольтной катушки и трамблера — контактного прерывающего механизма. Неправильно выставленный момент зажигания может стать причиной падения мощности силового агрегата или его повышенного износа. Подача искры в поршне двигателя до окончания такта сжатия называется опережающим зажиганием и приводит к преждевременному воспламенению топливо-воздушной жидкости, что негативно сказывается на состоянии поршня и шатуна.

Опаздывающее зажигание — появление искры за несколько мгновений после достижения поршнем верхней мертвой точки. В большинстве случаев зажигание установлено с небольшим опозданием, однако слишком большая разница во времени приводит к неполному сжиганию топливной смеси, из-за чего образуется нагар и появляется недостаток мощности.

Перед началом настройки системы зажигания автомобиль необходимо установить на ровной поверхности, включить нейтральную передачу и стояночный тормоз, либо подложить под колеса противооткатные клинья. Вскрыв корпус капота, необходимо удалить загрязнения с крышки трамблера и отключить минусовую клемму от аккумулятора.

Крышка трамблера установлена на пружинных фиксаторах, которые можно отстегнуть тонкой отверткой или шилом. После снятия крышки нужно очистить угольный электрод и контакты бегунка от пыли и нагара, после чего можно приступать к настройке. Регулирование системы зажигания в авторемонтных мастерских выполняется с помощью специального стробоскопа.

В домашних условиях можно использовать обыкновенный цифровой тестер или омметр с предварительной зарядкой. Ключом на 38 нужно проворачивать коленчатый вал двигателя до тех пор, пока бегунок трамблера не приблизится к первому контакту на угол до 30 градусов. При этом омметр, подключенный к массе и контактному болту распределителя, должен показывать наличие контакта с нулевым сопротивлением.

Далее следует проворачивать вал до совмещения меток на шкиве и крышке трамблера. Если при совмещении омметр показывает значение, стремящееся к бесконечности, значит зажигание установлено правильно.Неправильно выставленный момент зажигания можно диагностировать по продолжительному звуку детонации, наблюдаемому при включении четвертой передачи на скорости 50 км/ч и резком нажатии педали газа.

При правильно выставленном зажигании звенящий звук продолжается не более трех секунд. Продолжительное звучание детонации свидетельствует о завышенном угле зажигания, а ее отсутствие — о заниженном. Для настройки момента зажигания нужно открутить болт крепления трамблера к ГБЦ. Чтобы уменьшить угол зажигания, корпус распределителя нужно проворачивать по часовой стрелке, а чтобы увеличить — против часовой. После проведения настройки необходимо установить крышку трамблера на место

Как выставить зажигание на Москвиче по лампочке. И немного мыслей о будущем.Как выставить контактное зажигание на Москвиче.

Настройка зажигания Москвич. Часть1. Зазор кулачка.Настройка зазора зажигания Москвич.

Инструкция: Снятие и Установка ГБЦ УЗАМ 412 на Москвиче 2140

Настройка зажигания Москвич. Часть2. Момент.

Москвич от А до Я Система зажиганияВсем привет ! В 14 видео по ремонту автомобиля АЗЛК МОСКВИЧ 2140 пошагово рассмотрит, как снимается катушка…

Установка БСЗ на Москвич 412Бесконтактная система зажигания на ИЖ-412.

Метки КВ и РВстранно.

Момент зажигания узамВот так у меня все выставлено.

Как выставить зажигание на москвиче 412Илья creative.

Установка зажигания по Лампочке. Еще один из способов выставить зажигание на вашем любимом Авто. Тем, кто впервые на нашем канале, мы также…

Регулировочная звезда ГРМ М412Регулировочная звезда ГРМ М412.

Москвич 412 небольшая подготовка после 8 лет спячкиПроделанные работы.

Ремонт Москвича 412 (Часть 1). Установка БСЗ. Странные отверстия в смесительных камерах Озон.Ремонт Москвича 412. Установка БСЗ, что да как ( схема). Странные отверстия в смесительных камерах карбюратора…

Основная информация о бесконтактной системе зажигания

Бесконтактная система зажигания считается продолжением конструкции транзисторно-контактной системы. Бесконтактный датчик заменяет стандартный контактный прерыватель данной системы. Благодаря этой системе появляется возможность снижения затрат топлива, повышения мощности двигателя, снижения вредных выбросов, при помощи высокого напряжения разряда в тридцать тысяч вольт, а также увеличения качества сгорания воздушно-топливной смеси.

Конструкция бесконтактной системы автомобиля Москвич аналогична проводной системе, только исключается датчик сигналов и транзисторного коммутатора и включает в себя целый перечень различных элементов, к которым относятся:

• Катушка;
• Коммутатор;
• Бесконтактный трамблер;
• Проводки с высоким напряжением.

1. Улучшение запуска двигателя, особенно это заметно в холодное время года;
2. Экономия функционирования двигателя.
3. Улучшение стабильности функционирования двигателя;
4. Увеличение высокого напряжения и энергии искрового разряда.

В чем заключается принцип функционирования?

Специальный датчик и распределитель, при вращении коленчатого валика двигателя, образовывает сигналы напряжения, а после этого показывает их на транзисторном коммутаторе. Транзисторный коммутатор образовывает сигналы в цепи начальной обмотки на катушке зажигания. Во время прерывания тока вторичной обмотки катушки образовывается ток с высоким напряжением, а передается он в главный контакт распределителя. Зависимо от очереди функционирования цилиндров двигателя транспортного средства ток с высоким напряжением передается к свечам через проводки высокого давления.

Воспламенением воздушно-топливной смеси занимаются свечки зажигания. При увеличении оборотов коленчатого валика двигателя угол опережения зажигания регулируется при помощи центробежного регулятора опережения зажигания.

При перемене нагрузок на двигателе, функция регуляции угла опережения зажигания переходит на вакуумный регулятор опережения зажигания.

Самостоятельное установление бесконтактной системы зажигания

Установление БСЗ на Москвич будем выполнять пошагово, следуя такому алгоритму:

1. Выставите на десять градусов опережение первым поршнем верхней мертвой точки;
2. Достаньте старый трамблер;
3. Извлеките из двигателя привод трамблера;
4. Вставьте в двигатель новый трамблер, но перед этим необходимо снять крышку с трамблера и повернуть бегунок, таким образом, чтоб он показывал ровно на отверстие проводка свечки (рядом с ним написана цифра — 1);
5. Достаньте трамблер и хвостовик в таком расположении помещаем на место;
6. Вставьте трамблер в привод и закрепите его;
7. Установите коммутатор на ровную поверхность, таким образом, чтоб он имел хороший теплоотвод;
8. Снимите старую катушку;
9. Подключите проводки по схеме, которая прилагается к комплекту БСЗ;
10. Оденьте проводки высокого напряжения в такой последовательности 1-3-4-2;
11. Бесконтактная система зажигания установлена, теперь остается провести регулирование.

Регулирование бесконтактной системы

Обратите внимание на то, что от зажигания зависит не только нормальный запуск двигателя, но и топливные затраты, автомобильная динамика и срок службы всего автомобиля в целом. Именно поэтому очень важно правильно отрегулировать систему зажигания. Прежде чем применять данный алгоритм регулирования на автомобилях других марок лучше всего обратитесь к инструкции по использованию именно вашей машины. В инструкции по использованию именно вашей модели вы найдете точное значение регулирования. Процесс регулирования осуществляется в несколько этапов:

1. После установления БСЗ на Москвич необходимо проверить правильность подключения проводков высокого напряжения по схеме, которая прилагается к комплекту.
2. Выставите угол значения замкнутого состояния контактов, а он напрямую зависит от значения зазора трамблера вашего автомобиля. Величина зазора указывается в инструкции по использованию.
3. Выставите угол опережения.
4. Отрегулируйте и настройте зажигание. Идеальным вариантом будет проводить регулирование с учетом проблемных моментов.

Замечания, на которые следует обратить внимание:

• Нельзя проверять наличие искры способом подведения проводка к корпусу автомобиля;
• Коммутатор часто выходит из строя из-за снятия клемм с аккумуляторной батареи во время функционирования двигателя;
• Тщательно выбирайте БСЗ, потому как на сегодняшний момент довольно часто встречаются подделки.

Схема, порядок подключения высоковольтных проводов ВАЗ.

Для начала определимся, какой из четырех цилиндров первый?

Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди — первый цилиндр самый левый). А дальше все просто — слева направо — 1, 2, 3, 4.

У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.

Порядок работы цилиндров двигателя

Последовательность чередования одноименных тактов в различных цилиндрах называется порядком работы цилиндров двигателя. Порядок работы зависит от расположения цилиндров (рядное или V — образное), расположения шатунных шеек коленчатого вала и кулачков распределительного вала.

Чередование тактов в четырехцилиндровом четырехтактном двигателе

Полуобороты коленчатого вала	Угол поворота коленчатого вала, град	Такты в илиндрах
1	2	3	4
Первый	180	Рабочий ход	Сжатие	Выпуск	Впуск
Второй	360	Выпуск	Рабочий ход	Впуск	Сжатие
Третий	540	Впуск	Выпуск	Сжатие	Рабочий ход
Четвертый	720	Сжатие	Впуск	Рабочий ход	Выпуск

Коленчатый вал четырехцилиндрового двигателя с рядным расположением цилиндров (ЗМЗ-24Д, УАЗ) показан . У него две крайние шатунные шейки направлены в одну сторону, две средние — в другую. Предположим, что поршень первого цилиндра движется вниз и в этом цилиндре начинается рабочий ход. Тогда вниз будет перемещаться поршень и четвертого цилиндра и, следовательно, в этом цилиндре будет происходить впуск. Поршни второго и третьего цилиндров перемещаются вверх. Если во втором цилиндре будет сжатие, то в третьем — выпуск.

После 1/2 оборота коленчатого вала рабочий ход начинается во втором (при первом полуобороте там было сжатие) цилиндре. При следующем обороте коленчатого вала (третий полуоборот) поршень четвертого цилиндра начинает перемещаться вниз и в этом цилиндре начинается рабочий ход. Наконец, при четвертом полуобороте коленчатого вала рабочий ход начинается в третьем цилиндре. В результате — порядок работы цилиндров 1 — 2 — 4 — 3. У двигателей автомобилей «Москвич», «Жигули» и ВАЗ-2121 «Нива» порядок работы цилиндров 1 — 3 — 4 — 2.

«Автомобиль категории «В», В.М.Кленников, Н.М.Ильин, Ю.В.Буралев

Общие советы при подключении высоковольтных проводов.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

Lada 2106 третья машина(проблемная › Logbook › схема подключения проводов от трамблера

подключал по принципу нумерования на крышке трамблера и отсчета цилиндров от переда к заду движка по порядку, пробовал подключать от нумерования на крышке трамблера по схеме 1-3-4-2 — итог машина не заводится…крышка трамблера стоит на 180 градусов иначе нежели на других жигулях! выставлял по принципу смотри запоминай втыкай

получилось что машина заводится только в таком расположении проводов от трамблера от трамблера 4 идет к 1 свече, от 3 на трамблере идет к 2 свече, от 2 на трамблере идет к 3 свече и соответственно от 1 на трамблере идет к 4 свече…завелась!

троит, дымит и пердит) но едет…через 5 минут заведенного состояния всё нормализуется, в двух из четырех стоят ввертыши. свечи «закопчены», масло черное стало после 2 дней поездок(черное хорошо работает значит, но значит мотор весь внутри изговнякан — надо промыть и залить новое)

Как выставить зажигание на Москвиче (412, 2140): порядок зажигания, регулировка и настройка

Владельцу классической модели российского автопрома необходимо знать, как выставить зажигание на Москвиче-412. Это достаточно элементарный процесс, который тем не менее может создать сложности, если не знать порядок действий. Именно о том, как осуществляется установка зажигания на Москвич 2140 и другие модели марки и пойдет речь в этой статье.

ИЖ Москвич 412 › Бортжурнал › Как выстпроить зажигание Москвич 412 за 5 минут

По метке №2 5.собирай трамблер в обратном порядке 6.и сейчас вращая трамблер заводи и как только схватит закрепи (ключём на 13) болт 7.далее на трассе подрегулируй его

для тех кто не знает последовательности установки бронепроводов

Двигатель москвич 412: характеристики, неисправности и тюнинг

УЗАМ-412 – бензиновый двигатель Москвич 412, который зарекомендовал себя как надежный и долговечный силовой агрегат, отличающийся экономичностью и простотой в обслуживании.

Этот мотор продержался на конвейере с 1966 года до настоящего времени. За это время силовой агрегат претерпел существенную модернизацию и постоянно дорабатывался инженерами, что и позволило двигателю соответствовать требованиям времени.

Технические характеристики

Технические характеристики УЗАМ-412

Отправить на email

Годы выпуска	1966 —
Вес	115 кг
Материал блока цилиндров	алюминий
Система питания	карбюратор
Тип	рядный
Рабочий объем	1.5
Мощность	73,5 лошадиных силы
Количество цилиндров	4
Количество клапанов	2
Ход поршня	70
Диаметр цилиндра	82
Степень сжатия	9.5
Крутящий момент, Нм/об.мин	106 Нм / 3200
Экологические нормы	ЕВРО 1
Топливо	Аи 76
Расход топлива	8/100 км в смешанном цикле
Масло	5W-30 — 15W40
Объем масла	3,5 литра
При замене лить	3,2 литра
Замена масла проводится	20 тысяч км
Ресурс мотора
— по данным завода	150
— на практике	200

УЗАМ 412 устанавливался на все модели АЗЛК, начиная с Москвич 408 и автомобили Ижевского автозавода.

Особенности

Алюминиевые двигатели Москвич 412 изготавливались полностью из алюминия, что было редкостью по тем временам. Использование алюминия приводило к некоторому удорожанию производства, однако сам силовой агрегат получился надежным и легким. Мотор с объемом в 1,5 литра изначально разрабатывался для низкооктанового бензина, поэтому Москвич 412 мог работать на 76 бензине.

• Изначально рабочий объем двигателя составлял 1,5 литра, однако в конце восьмидесятых – начале девяностых годов была проведена кардинальная модернизация силового агрегата, что позволило предложить покупателям сразу три модификации с рабочими объемами от 1,6 до 1,8 литра. Определить какой двигатель можно поставить на Москвич автовладелец сможет по вин-номеру автомобиля.
• Следует сказать, что трансмиссия от рестайлинговых версий мотора не подходит к первоначальной модификации этого двигателя. Новые модификации получились не столь надежными, и при этом они нестабильно работали на низкооктановом бензине, требуя от автовладельца заливать в бак 92 бензин.
• Особенностью этого верхнеклапанного двигателя с мокрыми линзами стал наклон вправо блока цилиндров, который был отклонен от вертикали на 10 градусов. Подобный инженерный прием позволил уменьшить инерцию и снизить вибрацию двигателя на холостых оборотах. Коленвал изготавливался по кованой технологии, а цепь ГРМ позволила существенно повысить надежность конструкции.
• Автовладелец был избавлен от необходимости частого обслуживания механизма ГРМ. Отметим и своеобразное расположение моторного отсека, который был завален вправо на 20 градусов, что упрощало обслуживание навесного оборудования. Сам двигатель, при этом, занимал меньше места в подкапотном пространстве Москвича. Подобная компоновка использовалась на многих американских автомобилях того времени.
• Масляный картер двигателя выполнен с наружным и внутренним оребрением, что в свою очередь улучшало охлаждение масла. Силовой агрегат у Москвича 412 получился неприхотливым в обслуживании и требовал замены масла лишь раз в 20 тысяч километров. Отметим отличные показатели надежности двигателя, который мог без капремонта пробежать порядка 200 тысяч километров. Подобные показатели для мотора, выпущенного в семидесятых годах прошлого века, считались отличными, поэтому двигатель получил лестные отзывы у владельцев автомобиля.
• Отличные мощностные показатели, а с 1,5 литра объема удалось снять 73,5 лошадиных силы, были достигнуты за счет использования оригинальной полусферической камеры, в которой топливо полностью сгорало, что увеличивало показатели КПД двигателя. Впоследствии подобная полусферическая камера сгорания использовалась и на других модификациях двигателей для Москвича. Подобные конструкторские решения использовались американскими и немецкими мотористами на автомобилях Chrysler и BMW.

Неисправности

Увеличенный расход топлива.	Причиной подобного являлось неправильно выставленное зажигание и проблемы с карбюратором. Автовладельцу необходимо было проверить наличие искры и вскрыть карбюратор, что и позволяло установить причину поломки.
Появление выраженных вибраций в широком диапазоне оборотов.	Прогорал выпускной коллектор и выходила из строя подушка двигателя. В первом случае вибрация сопровождалась заметным ревом мотора, а при проблемах с подушкой двигатель перекашивало в подкапотном пространстве.
Появление протечек масла.	Прокладка головки блока цилиндров на этих автомобилях является слабым местом. Ее по рекомендации производителя меняли каждые 50 тысяч километров, однако даже так прокладки часто дубели и пропускали масло.
Мотор отказывается заводиться.	Достаточно часто отмечались проблемы со стартером, который после зимы выходил из строя. Также не редкость проблемы с аккумулятором, который получал недостаточный заряд от генератора.

Тюнинг

Увеличение мощности двигателя Москвич 412 представляло определенные сложности. Так как изначально с 1,5 литра объема удалось выжать максимум возможного. В итоге при попытке форсировать двигатель существенно снижались его показатели надежности. Умельцы растачивали цилиндры, однако это способствовало быстрому прогоранию поршней, а тонкие стенки не выдерживали нагрузки, в итоге двигатель заклинивало, и ему требовался дорогостоящий ремонт.

1. Отчасти проблему решала установка нового современного навесного оборудования и перенастройка работы карбюратора. Подобный тюнинг давал прибавку в мощности порядка 20 лошадиных сил. Автомобиль резвее разгонялся, но и расход топлива у него увеличивался до 10 литров на сто километров пробега.
2. Возможен также свап двигателя, то есть его замена на новый мощный силовой агрегат. В данном случае можно было использовать модификации силовых агрегатов, выпущенных в конце девяностых годов. Необходимо было лишь определиться с тем, какой двигатель можно поставить на Москвич.
3. В начале девяностых годов большой популярностью стал пользоваться тюнинг этого мотора с использованием турбин небольшой мощности. В подкапотном пространстве было достаточно места для установки маломощной турбины, которая при условии замены коленвала и шатунов на более прочные, позволяла увеличить мощность двигателя до отметки в 100 лошадиных сил.

Ресурс мотора даже при квалифицированном вмешательстве снижался, поэтому выполнять капитальный ремонт требовалось приблизительно раз в 100 тысяч километров. Именно поэтому тюнинг этого мотора не получил широкого распространения.

Кроме всего прочего увеличение мощности силового агрегата отрицательно сказывалось на показателях расхода топлива. Если в стандартном варианте расход топлива составлял порядка 7-8 литров, то после установки турбонаддува мотор начинал кушать по 13-15 литров на сотню пробега, что также не радовало многих автовладельцев.

Инструкция по установке

Для работы вам потребуют такие инструменты, как набор ключей и контрольная лампа.

Порядок действий по выставлению зажигания Москвича-412 последующий:

1. Сначала, снимите клапанную крышку. Дальше используйте пусковую ручку и проверните коленвал. Продолжайте пока, пока отметка у него совпадет с острием штифта на блоке, также метка на звездочке с меткой на головке цилиндров.
2. Высвободите защелки, снимите крышку тамблера. Ключом на «10» открутите две гайки, поднимите тамблер. Бегунок необходимо выставить напротив провода первого цилиндра.
3. Сейчас установите тамблер к месту и закрутите. Запустите движок. Используя ключ на «12» необходимо ослабить шестигранник понизу распределителя. При работающем движке, необходимо поворачивать трамблер, пока не услышите ровненькую работу мотора. Это способ выставления зажигания на слух.
4. Также регулировка осуществляется через контрольную лампу. Если вы совместите метки и направьте бегунок, нужно ослабить крепление трамблер. Один провод контрольной лампы необходимо подсоединить к клемме низкого напряжения, другой – к массе. Включите зажигание. Удерживая бегунок, поворачивайте прерыватель до загорания лампочки, это и будет момент зажигания.

Трамблер в автомобиле

Порядок действий по выставлению зажигания Москвича-412 следующий:

1. Вначале, снимите клапанную крышку. Далее используйте пусковую рукоятку и проверните коленвал. Продолжайте до тех пор, пока отметка на нем совпадет с острием штифта на блоке, также метка на звездочке с меткой на головке цилиндров.
2. Освободите защелки, снимите крышку тамблера. Ключом на «10» открутите две гайки, поднимите тамблер. Бегунок нужно выставить напротив провода первого цилиндра.
3. Теперь установите тамблер на место и закрутите. Запустите двигатель. Используя ключ на «12» нужно ослабить шестигранник внизу распределителя. При работающем двигателе, вам нужно будет поворачивать трамблер, пока не услышите ровную работу мотора. Это метод выставления зажигания на слух.
4. Также регулировка может осуществляться через контрольную лампу. После того, как вы совместите метки и направьте бегунок, вам нужно ослабить крепление трамблер. Один провод контрольной лампы нужно подсоединить к клемме низкого напряжения, другой – к массе. Включите зажигание. Удерживая бегунок, поворачивайте прерыватель до загорания лампочки, это и будет момент зажигания.

В видео ниже вы узнаете, как выставляется зазор кулачка (автор ролика — Гараж в СССР).

Как выставить зажигание, на москвичь 2140

Как выставить контактное зажигание на Москвиче.

Как выставить зажигание на Москвиче по лампочке. И немного мыслей о будущем.

Настройка зазора зажигания Москвич.

В видео ниже вы узнаете, как выставляется зазор кулачка (автор ролика Гараж в СССР).

Последовательность регулировки клапанов на «Москвиче-412»

Автомобили «Москвич-412» производились на Московском (АЗЛК) и Ижевском (ИЖ) автозаводах и оснащались четырехцилиндровым карбюраторным двигателем УЗАМ-412. Мотор находился в производстве до 2001 года и в настоящее время является еще весьма распространенным.

Признаки необходимости регулировки

Характерным признаком необходимости регулировки клапанов являются стуки при работе прогретого двигателя, доносящиеся из-под клапанной крышки. Также регулировка клапанов требуется после их притирки к сёдлам.

Инструменты

Для выполнения работы по регулировке клапанов на «Москвиче-412» потребуется торцовый ключ с размерами головки 5 и 10 мм, гаечный с размером зева 12 и 14 мм, а также стандартный набор щупов. Регулировку производят при температуре мотора примерно 20-22 градусов.

Распределительный вал на двигателе УЗАМ-412 находится в головке блока. Выпускные клапаны расположены слева от установленного в подшипниках распределительного вала, впускные – справа.

Последовательность работ

Рассмотрим пошагово порядок регулировки клапанов на «Москвиче-412». Необходимо отсоединить шланг откачки картерных газов двигателя от клапанной крышки, отключить трубку вакуум-корректора карбюратора. На «Москвиче-2141» с двигателем УЗАМ-412 надо дополнительно снять гибкий воздуховод с воздухозаборного патрубка воздушного фильтра. Открутив торцовым ключом семь гаек крепления, необходимо снять клапанную крышку с головки. При этом важно не повредить прокладку крышки.

Необходимо установить поршень в первом цилиндре в верхнюю точку для такта сжатия (ВМТ). Первым считается цилиндр, следующий за шкивом мотора. На шкиве двигателя имеется специальная риска, которую необходимо совместить со штифтом на картере. Кроме того, дополнительная риска имеется и на шестерне для привода распределительного вала. Ее нужно совместить с приливом на головке. При установке мёртвой точки следует вращать коленчатый вал за храповик, а при его отсутствии – за шкив двигателя.

При помощи щупа с толщиной пластины 0,15 мм следует проконтролировать тепловые зазоры. Щуп должен входить через зазор между коромыслом и верхней частью стержня клапана с небольшим усилием. В случае несоответствия зазора необходимо отрегулировать клапаны «Москвича-412».

Для изменения зазора следует ослабить гаечным ключом с зевом 14 мм фиксатор и вращать нажимной винт, выставляя необходимый зазор. После этого затягивают фиксатор и еще раз контролируют зазор. Такую операцию проводят на обоих клапанах первого цилиндра. Регулировка клапанов «Москвича-412» завершена на одном цилиндре.

Поворачивают вал двигателя на 180 градусов по часовой стрелке. Проводят аналогичные работы в третьем цилиндре. Поворачивая вал на 180 градусов, выставляют зазор в четвертом цилиндре, затем, повернув вал еще раз, – во втором. Устанавливают на место снятые детали. Регулировка клапанов в «Москвиче-412» завершена. Проверку производят запуском и прогревом мотора – клапаны стучать не должны.

Схема подключения замка зажигания

Чтобы установить новый ЗЗ, схема ваших действий должна быть следующей:

• отсоедините массовый провод от аккумулятора;
• установите ключ в положение «0» замка зажигания;
• теперь нужно отсоединить электропроводку от клемм контактного устройства замка;
• выверните четыре болта крепления кронштейна замка на рулевой колонке и снимите его крышку, а потом и весь кронштейн с замком;
• теперь выверните из кронштейна 3 винта крепления замка, затем снимите пружинные шайбы винтов и резиновую втулку;
• используя отвертку, утопите плоскую пружину и выверните замок из кронштейна;
• установка нового устройства производится в обратном порядке.

1. Демонтированное устройство 2. ЗЗ в процессе замены 3. Схема замка

Зачем выставлять зажигание?

Трамблер в автомобиле

Если вы правильно установите момент зажигания, то это напрямую повлияет на динамику автомобиля. Также это позволит экономить топливо. При слишком позднем зажигании, двигатель перегревается, рабочая смесь не полностью сгорает и от этого также падает мощность.

Если же двигатель будет запускаться слишком рано, то это может спровоцировать детонационные стуки в двигателе. Из-за этого могут даже перегореть клапаны и поршни.

Установка и ремонт тамблера

Тамблер, он же привод зажигания, может иметь разные неисправности: трещины в крышке, загрязнение или увлажнение контакта, нарушение контакта в цепи питания. Вы можете решить, как их все, так и просто заменить деталь.

Для подключения новой детали вам нужно будет проверить правильность установки валика в корпусе. Затем, сняв крышку тамблера, вставьте хвостовик в корпус привода распределителя на двигателе. Поворачивайте его до тех пор, пока не произойдет совмещение шипов плавающей муфты.

Далее затяните гайку крепления хвостовика распределителя к корпусу привода. Установите крышку. Затем, вставьте высоковольтные провода от свечей зажигания в порядке работы цилиндров 1-3-4-2 с учетом вращения ротора распределителя.

Наконечник высоковольтного провода от свечи первого цилиндра устанавливается в гнездо клеммы над низковольтной клеммой в корпусе. Далее, провод, идущий от катушки зажигания, вставляется в центральное гнездо крышки. Остается подсоединить к низковольтной клемме провод, идущий от такой же на катушке.

Теперь подсоедините трубку вакуумного регулятора. Установка завершена.

ИЖ Москвич 412 Mustang made in USSR › Бортжурнал › Проверка и установка момента зажигания.

Как-то так получилось, что сегодня попросили описать этот процесс сразу два человека в разных темах. Я решил описать это в БЖ, вдруг потом еще кому-нибудь проигодится. Итак, инструкция из книги:

Для проверкиустановки момента зажигания вывернуть свечу первого(считая от радиатора) цилиндра и закрыть ее отверстие пробкой из смятой бумаги. Затем медленно вращать коленчатый вал двигателя гаечным ключем до начала такта сжатия в первом цилиндре, которое определяют по выталкиванию бумажной пробки, закрывающей свечное отверстие. Продолжая вращать вал, установить поршень первого цилиндра в положение, соответствующее моменту проскакивания искры на электродах свечи(10градусов до в. м.т.), при котором метка МЗ (

Повернуть корпус распределителя против часовой стрелки до получения замыкания контактов прерывателя, поджать пальцем ротор в направлении часовой стрелки и медленно поворачивать корпус распределителя в том же направлении до тех пор, пока не загориться контрольная лампочка.

Точность установки контактов прерывателя на размыкание проверить поворотом кулачка по часовой стрелке, одновременно слегка прижимая пальцем рычажок 4, при этом контрольная лампа должна погаснуть или должно уменьшиться свечение нити. Затем, не меняя положения корпуса распределителя, затянуть гайку цангового зажима, поставить на место и закрепить защелками крышку распределителя к корпусу, ввернуть свечу первого цилиндра и вставить наконечник ее провода в гнездо клеммы крышки, расположенное над клеммой 6 корпуса распределителя. Провода остальных свечей присоеденить к распределителю в соответствии с порядком работы цилиндров (1-3-4-2)

Всё) Рисунки попробую воссоздать. (воссоздал)

Видео «Как правильно выставить зажигание на Москвич 2140»

В этом видео демонстрируется, как осуществляется регулировка на одной из самых популярных моделей Москвича (автор ролика — Максим Митин)

• Особенности обслуживания электрооборудования легендарного Москвича

В этом видео демонстрируется, как осуществляется регулировка на одной из самых популярных моделей Москвича (автор ролика — Максим Митин)

В этом видео демонстрируется, как осуществляется регулировка на одной из самых популярных моделей Москвича (автор ролика Максим Митин)

Система зажигания ВАЗ 2107 состоит из высоковольтной катушки и трамблера — контактного прерывающего механизма. Неправильно выставленный момент зажигания может стать причиной падения мощности силового агрегата или его повышенного износа. Подача искры в поршне двигателя до окончания такта сжатия называется опережающим зажиганием и приводит к преждевременному воспламенению топливо-воздушной жидкости, что негативно сказывается на состоянии поршня и шатуна.

Опаздывающее зажигание — появление искры за несколько мгновений после достижения поршнем верхней мертвой точки. В большинстве случаев зажигание установлено с небольшим опозданием, однако слишком большая разница во времени приводит к неполному сжиганию топливной смеси, из-за чего образуется нагар и появляется недостаток мощности.

Перед началом настройки системы зажигания автомобиль необходимо установить на ровной поверхности, включить нейтральную передачу и стояночный тормоз, либо подложить под колеса противооткатные клинья. Вскрыв корпус капота, необходимо удалить загрязнения с крышки трамблера и отключить минусовую клемму от аккумулятора.

Крышка трамблера установлена на пружинных фиксаторах, которые можно отстегнуть тонкой отверткой или шилом. После снятия крышки нужно очистить угольный электрод и контакты бегунка от пыли и нагара, после чего можно приступать к настройке. Регулирование системы зажигания в авторемонтных мастерских выполняется с помощью специального стробоскопа.

В домашних условиях можно использовать обыкновенный цифровой тестер или омметр с предварительной зарядкой. Ключом на 38 нужно проворачивать коленчатый вал двигателя до тех пор, пока бегунок трамблера не приблизится к первому контакту на угол до 30 градусов. При этом омметр, подключенный к массе и контактному болту распределителя, должен показывать наличие контакта с нулевым сопротивлением.

Далее следует проворачивать вал до совмещения меток на шкиве и крышке трамблера. Если при совмещении омметр показывает значение, стремящееся к бесконечности, значит зажигание установлено правильно.Неправильно выставленный момент зажигания можно диагностировать по продолжительному звуку детонации, наблюдаемому при включении четвертой передачи на скорости 50 км/ч и резком нажатии педали газа.

При правильно выставленном зажигании звенящий звук продолжается не более трех секунд. Продолжительное звучание детонации свидетельствует о завышенном угле зажигания, а ее отсутствие — о заниженном. Для настройки момента зажигания нужно открутить болт крепления трамблера к ГБЦ. Чтобы уменьшить угол зажигания, корпус распределителя нужно проворачивать по часовой стрелке, а чтобы увеличить — против часовой. После проведения настройки необходимо установить крышку трамблера на место

Как выставить зажигание на Москвиче по лампочке. И немного мыслей о будущем.Как выставить контактное зажигание на Москвиче.

Настройка зажигания Москвич. Часть1. Зазор кулачка.Настройка зазора зажигания Москвич.

Инструкция: Снятие и Установка ГБЦ УЗАМ 412 на Москвиче 2140

Настройка зажигания Москвич. Часть2. Момент.

Москвич от А до Я Система зажиганияВсем привет ! В 14 видео по ремонту автомобиля АЗЛК МОСКВИЧ 2140 пошагово рассмотрит, как снимается катушка…

Установка БСЗ на Москвич 412Бесконтактная система зажигания на ИЖ-412.

Метки КВ и РВстранно.

Момент зажигания узамВот так у меня все выставлено.

Как выставить зажигание на москвиче 412Илья creative.

Установка зажигания по Лампочке. Еще один из способов выставить зажигание на вашем любимом Авто. Тем, кто впервые на нашем канале, мы также…

Регулировочная звезда ГРМ М412Регулировочная звезда ГРМ М412.

Москвич 412 небольшая подготовка после 8 лет спячкиПроделанные работы.

Ремонт Москвича 412 (Часть 1). Установка БСЗ. Странные отверстия в смесительных камерах Озон.Ремонт Москвича 412. Установка БСЗ, что да как ( схема). Странные отверстия в смесительных камерах карбюратора…

Порядок работы цилиндров москвич

Схема, порядок подключения высоковольтных проводов ВАЗ.

Для начала определимся, какой из четырех цилиндров первый?

Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди — первый цилиндр самый левый). А дальше все просто — слева направо — 1, 2, 3, 4.

У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.

Установка замка зажигания от ВАЗ-2110 на Москвич 2141

1) Что дает установка замка зажигания от ВАЗ-2110 взамен штатного « москвичевского»?

1. Так как схема коммутации замков ВАЗа и Москвича отличаются, для реализации логики работы замка используются реле. Это позволяет разгрузить контакты замка зажигания от больших токов, тем самым продлевается срок его службы. 2. При наличии в машине « десяточного» блока индикации бортовой системы контроля ( далее – БИ БСК или просто БИ) реализуется возможность сигнализации о забытом в замке ключе ( при открытой водительской двери, вставленном в замок ключе и выключенном зажигании блок подает звуковой сигнал). 3. Возможна реализация защиты от забывания ключа в замке – отключение автопостановки на охрану с запиранием двери электроприводом 4. ВАЗовский замок имеет подсветку скважины ключа, которая зажигается при открытой водительской двери. 5. Установка « десяточного» замка и коммутирующих реле позволяет реализовать нестандартную схему подключения сигнализации ( иммобилайзера). 6. Возможна реализация подключения автомагнитолы, при котором магнитола работает только тогда, когда ключ в замке ( как на иномарках).

2) Необходимые для установки нового замка детали.

Прежде всего, нужен сам замок зажигания от ВАЗ-2110. В продаже имеются замки венгерского и российского производства, отличий между ними почти нет – посадочные места и функционирование – идентичны. Могут попадаться замки без датчика вставленного ключа ( микровыключателя), но покупать такой не стоит, т.к. с ним не реализуются функции сигнализации о « забытом» ключе, « иномарочного» подключения магнитолы и отключения автопостановки на охрану. Нужны реле, рассчитанные на ток не менее 30-40 А. Лучше всего взять импортные, например те, что используются в комплектах автосигнализаций. Такие реле продаются в магазине радиодеталей « Чип и Дип», ул. Гиляровского, 39, стоят рублей 30-40 за штуку. В предлагаемой мною схеме используется 3 реле, следовательно, нужны еще 3 колодки под реле. В « Чипе и Дипе» такие колодки можно также купить. Если вы решили сделать переходник, вставляемый между колодкой замка и ВАЗовским замком, понадобятся 8-контактные разъемы « мама» и « папа» ( по 1 штуке), а также 7 широких контактов « папа» и 20 контактов « мама» (7 на разъем и 13 на реле). Я делал не переходник, а припаивал провода от обмоток реле непосредственно к клеммам замка зажигания. Такой вариант позволяет исключить лишнее звено ( разем на 8 контактнов), а также использовать высвободившиеся провода большого сечения для сборки переходника. При таком варианте понадобятся только 13 широких « мам» для колодок реле. Отрезки проводов большого сечения нужны для силовых цепей – от контактов реле к 8-контактному разьему. Провода сечением поменьше нужны для соединения обмоток реле с контактами замка зажигания.

3) Отличия « десяточного» замка зажигания от « москвичевского».

Прежде всего, замки отличаются по схеме коммутации. В « десяточном» замке есть 3 силовых контакта ( «30 », «15 » и «50 »), в « москвичевском» – аж 7! ( два «INT », «30 », «30 /1», «15 /1», «15 /2» и «50 »). Для чего какой контакт нужен? — Контакты «INT » и «30 /1» на « москвичевском» замке, «30 » — на обеих. Постоянный +12В ( от аккумулятора). При повороте ключа напряжение не пропадает. — Контакты «15 » на « десяточном», «15 /1» и «15 /2» на « москвичевском» замке. При включенном зажигании на них появляются +12В. У ВАЗа все на одном контакте, у « Москвича» потребители разделены – ряд мощных потребителей ( мотор « печки», обогрев стекла) подключены к отдельному контакту «15 /2». — Контакт «50 » на обеих замках. При повороте ключа в положение « Стартер» +12В подаются через этот контакт на обмотку втягивающего реле стартера. В « москвичевском» замке при повороте ключа в положение « стартер» обесточивается контакт «15 /2» и остается под напряжением «15 /1», в « десяточном» – контакт «15 » не обесточивается.

4) Установка нового замка и схема подключения – комментарии.

« Десяточный» замок встает на место штатного замка без всяческих переделок посадочных мест на рулевой колонке, так что ничего подпиливать не надо. Отличие лишь в том, что крепится он не 2 болтами, как « москвичевский», а 4 ( у « десяточного» замка скоба крепления иной формы). Личиночная часть « десяточного» замка немного короче штатного, поэтому он будет слегка утоплен в обивке рулевой колонки. Исходя из отличий между замками, разработана схема переходника, использующая три силовых реле. Два реле реализуют функции включения зажигания ( подача +12В на контакты «15 /1» и «15 /2»), третье реле реализует функцию подачи 12В на контакт «50 » ( стартер), с одновременным обесточиванием мощных потребителей ( контакт «15 /2»). На схеме все контакты реле изображены в состоянии, когда на обмотку не подается управляющий ток. В « москвичевском» замке зажигания контакты «INT » и «30 » соединяются через контактную группу замка, в предлагаемой же схеме переходника эта коммутация исключена – «INT » и «30 » соединены в обход контактов замка и реле. В « десяточном» замке провода от подсветки скважины замка и от датчика вставленного ключа подключаются так: — по одному проводу от подсветки и от датчика (1 и 6 контакты колодки « десяточного» замка) подключаются к постоянным 12В ( контакт «30 » замка); — один провод от датчика вставленного ключа (5 контакт колодки « десяточного» замка) – на контакт 5 БИ БСК. К этому же контакту подключается провод питания магнитолы ( красный провод от колодки магнитолы), если реализуется режим включения магнитолы только при вставленном в замок ключе). Для реализации отключения автоматической постановки на охрану ( защита от забывания ключей в замке) следует этот же выход датчика ключа подключить на вход положительного триггера сигнализации. Минус такого решения — невозможность использования запирания дверей при включении зажигания ; — один провод от подсветки ключа датчика (2 контакт колодки « десяточного» замка) – на контакт 14 БИ БСК ( концевой выключатель водительской двери).

Общие советы при подключении высоковольтных проводов.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

Установка зажигания на двигателях мод. 331 и 3317

1. Руководства по ремонту
2. Руководство по ремонту АЗЛК 2141 (Москвич) 1986-2000 г.в.
3. Установка зажигания на двигателях мод. 331 и 3317

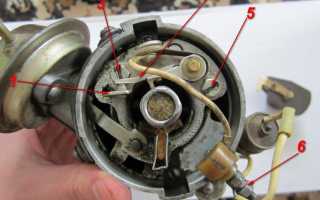

Распределитель (со снятыми бегунком и крышкой) двигателя мод. 331 и 3317

1 – рычажок прерывателя; 2 – текстолитовая подушка рычажка прерывателя; 3 – винт крепления контактной стойки; 4 – кулачок прерывателя; 5 – вывод провода низкого напряжения; 6 – гайка крепления хвостовика распределителя;7 – корпус распределителя; 8 – контактная стойка; 9 – паз для регулировки зазора между контактами; 10 – подвижная пластина прерывателя; 11 – вакуумный корректор

Установочные дублирующие метки на маховике и картере сцепления двигателя мод. 331 и 3317

3 – метка 10° до ВМТ на маховике;

4 – метка 0° до ВМТ на маховике;

Установка зажигания на двигателях мод. 331 и 3317 производится при пробеге нового автомобиля 1,5 тыс. км. и в дальнейшем через каждые 15 тыс. км.

На двигатели мод. 331 и 3317 устанавливаются распределители зажигания 47.3706.

Проверка состояния рабочей поверхности контактов прерывателя, их зачистка, смазка распределителя осуществляются аналогично распределителю зажигания двигателя мод. 2106 через каждые 15 тыс. км пробега автомобиля. Дополнительно необходимо смазать втулку кулачка, сняв предварительно ротор и войлочную шайбу под ним.

Регулировка зазора между контактами прерывателя

А) Распределитель не снимался с двигателя

Направление вращения ротора распределителя зажигания 47.3706 двигателей мод. 331 и 3317 против часовой стрелки.

Порядок работы цилиндров двигателей 1–3–4–2.

Для установки более раннего зажигания корпус распределителя зажигания необходимо повернуть по часовой стрелке, а более позднего – против часовой стрелки.

Скачать информацию со страницы

↓ Комментарии ↓

1. АЗЛК 2141 1.0 АЗЛК 2141 1.1. Габаритные размеры автомобилей «»Москвич»» 1.2 Технические данные и характеристики автомобилей «Москвич» 1.3 Смазочные материалы и специальные жидкости 1.4 Моменты затяжки ответственных резьбовых соединений, Н·м (кгс·м) 1.5 Манжеты 1.6 Подшипники качения 1.7 Лампы, применяемые в автомобилях

2. Двигатели 2.0 Двигатели 2.1. Техническое обслуживание двигателей

3. Система питания 3.0 Система питания 3.1. Карбюраторы

4. Система охлаждения 4.0 Система охлаждения 4.1 Термостат 4.2 Тепловой режим двигателя 4.3 Установка зажигания на двигателе мод. 2106 4.4 Установка зажигания на двигателях мод. 331 и 3317 4.5 Установка привода распределителя зажигания на двигателях мод. 331 и 3317 4.6 Замена свечей зажигания 4.7 Возможные неисправности двигателей, их причины и методы устранения 4.8. Особенности ремонта двигателя мод. 2106 4.9. Особенности ремонта двигателя мод. 331, 3317 и 3313

5. Трансмиссия 5.0 Трансмиссия 5.1. Сцепление 5.2. Коробка передач

6. Ходовая часть 6.0 Ходовая часть 6.1. Передняя подвеска 6.2. Задняя подвеска

7. Шины, колеса 7.0 Шины, колеса 7.1 Общие сведения о шинах 7.2 Маркировка шин 7.3 Износ шин 7.4 Уход за шинами 7.5 Возможные неисправности шин, причины их появления и способы устранения 7.6 Общие сведения о колесах 7.7 Балансировка колес 7.8 Колпаки колес 7.9 Крепление запасного колеса

8. Рулевое управление 8.0 Рулевое управление 8.1 Особенности конструкции рулевого управления 8.2 Проверка технического состояния рулевого управления на автомобиле 8.3 Регулировка рулевого управления 8.4 Сборка рулевого управления 8.5 Шаровые шарниры рулевых тяг 8.6 Техническое состояние карданного вала и рулевой колонки до разборки 8.7 Разборка, проверка технического состояния и сборка карданного вала 8.8 Возможные неисправности рулевого управления

9. Тормозное управление 9.0 Тормозное управление 9.1 Технические данные и характеристики 9.2 Общая оценка технического уровня состояния тормозного управления 9.3 Главный цилиндр тормоза 9.4 Снятие и разборка главного цилиндра тормоза 9.5. Сборка главного цилиндра тормоза 9.6 Вакуумный усилитель 9.7. Тормозные механизмы передних колес 9.8. Тормозные механизмы задних колес 9.9 Регулировка механизма ручного привода стояночной тормозной системы 9.10. Регулятор давления

10. Кузов 10.0 Кузов 10.1 Особенности конструкции кузовов автомобилей мод. 2141-01, 2335 и их модификаций 10.2. Арматура кузова 10.3 Панель приборов 10.4. Вентиляция и отопление

11. Электрооборудование 11.0 Электрооборудование 11.1 Провода и предохранители 11.2 Блок предохранителей и реле 11.3 Схема внутренних соединений блока предохранителей и реле 11.4. Аккумуляторная батарея 11.5. Электрооборудование, устанавливаемое на автомобилях мод. 2141-01, 2335 11.6. Электрооборудование (21412-01, 214122, 214123 и 23352, 233522, 233523) 11.7. Электрооборудование (2141-01, 21412-01, 214122, 214123 e 2335, 23352, 233522, 233523) 11.8. Контрольные приборы

12. Электросхемы 12.0 Электросхемы 12.1 Схема электрооборудования автомобиля «Москвич» мод. 21412-01 и 214122 12.2 Схема электрооборудования автомобиля «Москвич» мод. 2141-01 12.3 Схема электрооборудования автомобиля «Москвич» мод. 214123 12.4 Схема электрооборудования автомобиля «Москвич» мод. 2335 12.5 Схема тормозного управления автомобилей с кузовом «хэтчбек» 12.6 Схема тормозного управления автомобилей с кузовом «пикап» 12.7 Схема соединений генератора 12.8 Схемы проверки выпрямительного блока генератора на автомобиле 12.9 Схема проверки интегрального регулятора напряжения

Lada 2106 третья машина(проблемная › Logbook › схема подключения проводов от трамблера

подключал по принципу нумерования на крышке трамблера и отсчета цилиндров от переда к заду движка по порядку, пробовал подключать от нумерования на крышке трамблера по схеме 1-3-4-2 — итог машина не заводится…крышка трамблера стоит на 180 градусов иначе нежели на других жигулях! выставлял по принципу смотри запоминай втыкай

получилось что машина заводится только в таком расположении проводов от трамблера от трамблера 4 идет к 1 свече, от 3 на трамблере идет к 2 свече, от 2 на трамблере идет к 3 свече и соответственно от 1 на трамблере идет к 4 свече…завелась!

троит, дымит и пердит) но едет…через 5 минут заведенного состояния всё нормализуется, в двух из четырех стоят ввертыши. свечи «закопчены», масло черное стало после 2 дней поездок(черное хорошо работает значит, но значит мотор весь внутри изговнякан — надо промыть и залить новое)

Основная информация о бесконтактной системе зажигания

Бесконтактная система зажигания считается продолжением конструкции транзисторно-контактной системы. Бесконтактный датчик заменяет стандартный контактный прерыватель данной системы. Благодаря этой системе появляется возможность снижения затрат топлива, повышения мощности двигателя, снижения вредных выбросов, при помощи высокого напряжения разряда в тридцать тысяч вольт, а также увеличения качества сгорания воздушно-топливной смеси.

Конструкция бесконтактной системы автомобиля Москвич аналогична проводной системе, только исключается датчик сигналов и транзисторного коммутатора и включает в себя целый перечень различных элементов, к которым относятся:

• Катушка;
• Коммутатор;
• Бесконтактный трамблер;
• Проводки с высоким напряжением.

1. Улучшение запуска двигателя, особенно это заметно в холодное время года;
2. Экономия функционирования двигателя.
3. Улучшение стабильности функционирования двигателя;
4. Увеличение высокого напряжения и энергии искрового разряда.

В чем заключается принцип функционирования?

Специальный датчик и распределитель, при вращении коленчатого валика двигателя, образовывает сигналы напряжения, а после этого показывает их на транзисторном коммутаторе. Транзисторный коммутатор образовывает сигналы в цепи начальной обмотки на катушке зажигания. Во время прерывания тока вторичной обмотки катушки образовывается ток с высоким напряжением, а передается он в главный контакт распределителя. Зависимо от очереди функционирования цилиндров двигателя транспортного средства ток с высоким напряжением передается к свечам через проводки высокого давления.

Воспламенением воздушно-топливной смеси занимаются свечки зажигания. При увеличении оборотов коленчатого валика двигателя угол опережения зажигания регулируется при помощи центробежного регулятора опережения зажигания.

При перемене нагрузок на двигателе, функция регуляции угла опережения зажигания переходит на вакуумный регулятор опережения зажигания.

Самостоятельное установление бесконтактной системы зажигания

Установление БСЗ на Москвич будем выполнять пошагово, следуя такому алгоритму:

1. Выставите на десять градусов опережение первым поршнем верхней мертвой точки;
2. Достаньте старый трамблер;
3. Извлеките из двигателя привод трамблера;
4. Вставьте в двигатель новый трамблер, но перед этим необходимо снять крышку с трамблера и повернуть бегунок, таким образом, чтоб он показывал ровно на отверстие проводка свечки (рядом с ним написана цифра — 1);
5. Достаньте трамблер и хвостовик в таком расположении помещаем на место;
6. Вставьте трамблер в привод и закрепите его;
7. Установите коммутатор на ровную поверхность, таким образом, чтоб он имел хороший теплоотвод;
8. Снимите старую катушку;
9. Подключите проводки по схеме, которая прилагается к комплекту БСЗ;
10. Оденьте проводки высокого напряжения в такой последовательности 1-3-4-2;
11. Бесконтактная система зажигания установлена, теперь остается провести регулирование.

Регулирование бесконтактной системы

Обратите внимание на то, что от зажигания зависит не только нормальный запуск двигателя, но и топливные затраты, автомобильная динамика и срок службы всего автомобиля в целом. Именно поэтому очень важно правильно отрегулировать систему зажигания. Прежде чем применять данный алгоритм регулирования на автомобилях других марок лучше всего обратитесь к инструкции по использованию именно вашей машины. В инструкции по использованию именно вашей модели вы найдете точное значение регулирования. Процесс регулирования осуществляется в несколько этапов:

Безошибочная и быстрая установка зажигания на Москвиче своими руками

Владельцу классической модели российского автопрома необходимо знать, как выставить зажигание на Москвиче-412. Это достаточно элементарный процесс, который тем не менее может создать сложности, если не знать порядок действий. Именно о том, как осуществляется установка зажигания на Москвич 2140 и другие модели марки и пойдет речь в этой статье.

Зачем выставлять зажигание?

Трамблер в автомобиле

Если вы правильно установите момент зажигания, то это напрямую повлияет на динамику автомобиля. Также это позволит экономить топливо. При слишком позднем зажигании, двигатель перегревается, рабочая смесь не полностью сгорает и от этого также падает мощность.

Если же двигатель будет запускаться слишком рано, то это может спровоцировать детонационные стуки в двигателе. Из-за этого могут даже перегореть клапаны и поршни.

Инструкция по установке

Трамблер в автомобиле

Для работы вам потребуют такие инструменты, как набор ключей и контрольная лампа.

Порядок действий по выставлению зажигания Москвича-412 следующий:

1. Вначале, снимите клапанную крышку. Далее используйте пусковую рукоятку и проверните коленвал. Продолжайте до тех пор, пока отметка на нем совпадет с острием штифта на блоке, также метка на звездочке с меткой на головке цилиндров.
2. Освободите защелки, снимите крышку тамблера. Ключом на «10» открутите две гайки, поднимите тамблер. Бегунок нужно выставить напротив провода первого цилиндра.
3. Теперь установите тамблер на место и закрутите. Запустите двигатель. Используя ключ на «12» нужно ослабить шестигранник внизу распределителя. При работающем двигателе, вам нужно будет поворачивать трамблер, пока не услышите ровную работу мотора. Это метод выставления зажигания на слух.
4. Также регулировка может осуществляться через контрольную лампу. После того, как вы совместите метки и направьте бегунок, вам нужно ослабить крепление трамблер. Один провод контрольной лампы нужно подсоединить к клемме низкого напряжения, другой – к массе. Включите зажигание. Удерживая бегунок, поворачивайте прерыватель до загорания лампочки, это и будет момент зажигания.

В видео ниже вы узнаете, как выставляется зазор кулачка (автор ролика — Гараж в СССР).

Проверка правильности установки

Наиболее точным методом проверки установки зажигания является выставляться через испытание на ходу. Для этого вам нужно разогнаться на ровной дороге до 55-60 км/ч, а потом дать полный газ. Разгон осуществляется на четвертой передаче. Если после резкой подаче топлива возникает стук, нужно выставить более позднее зажигание. Добивайтесь того, чтобы были слышны только 1-2 легких стука.

Схема подключения замка зажигания

Чтобы установить новый ЗЗ, схема ваших действий должна быть следующей:

• отсоедините массовый провод от аккумулятора;
• установите ключ в положение «0» замка зажигания;
• теперь нужно отсоединить электропроводку от клемм контактного устройства замка;
• выверните четыре болта крепления кронштейна замка на рулевой колонке и снимите его крышку, а потом и весь кронштейн с замком;
• теперь выверните из кронштейна 3 винта крепления замка, затем снимите пружинные шайбы винтов и резиновую втулку;
• используя отвертку, утопите плоскую пружину и выверните замок из кронштейна;
• установка нового устройства производится в обратном порядке.

Фотогалерея «Замена замка зажигания и его устройства»

Установка и ремонт тамблера

Тамблер, он же привод зажигания, может иметь разные неисправности: трещины в крышке, загрязнение или увлажнение контакта, нарушение контакта в цепи питания. Вы можете решить, как их все, так и просто заменить деталь.

Для подключения новой детали вам нужно будет проверить правильность установки валика в корпусе. Затем, сняв крышку тамблера, вставьте хвостовик в корпус привода распределителя на двигателе. Поворачивайте его до тех пор, пока не произойдет совмещение шипов плавающей муфты.

Далее затяните гайку крепления хвостовика распределителя к корпусу привода. Установите крышку. Затем, вставьте высоковольтные провода от свечей зажигания в порядке работы цилиндров 1-3-4-2 с учетом вращения ротора распределителя.

Наконечник высоковольтного провода от свечи первого цилиндра устанавливается в гнездо клеммы над низковольтной клеммой в корпусе. Далее, провод, идущий от катушки зажигания, вставляется в центральное гнездо крышки. Остается подсоединить к низковольтной клемме провод, идущий от такой же на катушке.

Теперь подсоедините трубку вакуумного регулятора. Установка завершена.

Видео «Как правильно выставить зажигание на Москвич 2140»

В этом видео демонстрируется, как осуществляется регулировка на одной из самых популярных моделей Москвича (автор ролика — Максим Митин)
