В статье рассмотрим процесс извлечения направляющих из блока, необходимый в машиностроении, ремонте и обслуживании техники. Правильное извлечение направляющих сохраняет детали и предотвращает повреждения, что способствует эффективному ремонту и обслуживанию оборудования. Поделимся советами и рекомендациями для быстрого и безопасного выполнения этой задачи.

Капиталка (4) — Как извлечь направляющие ГБЦ? (Решено)

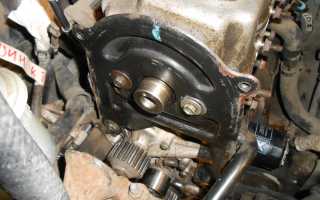

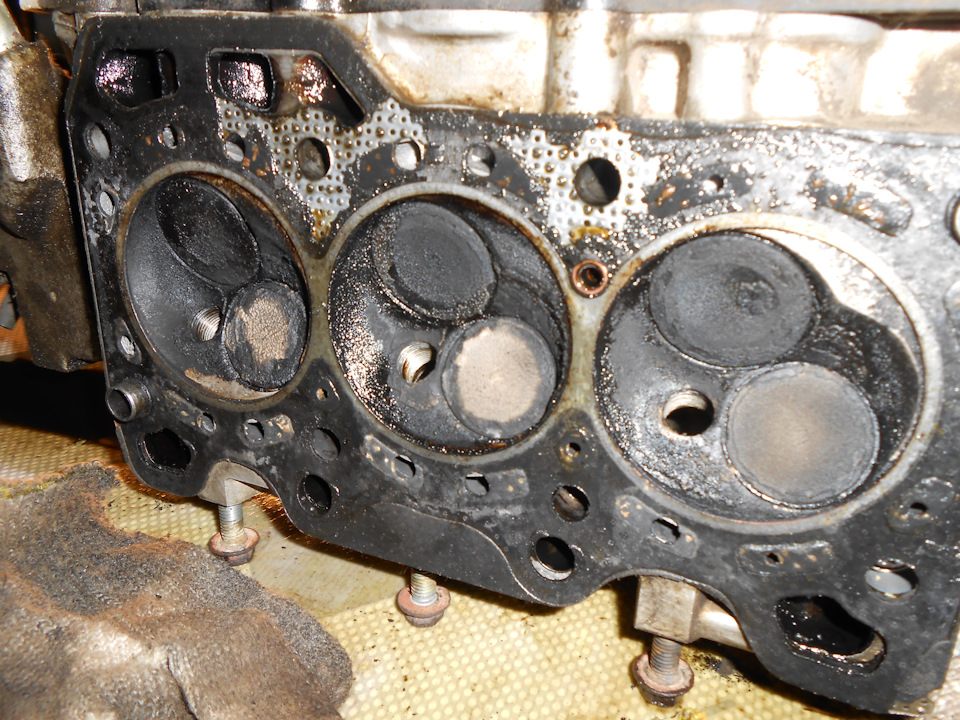

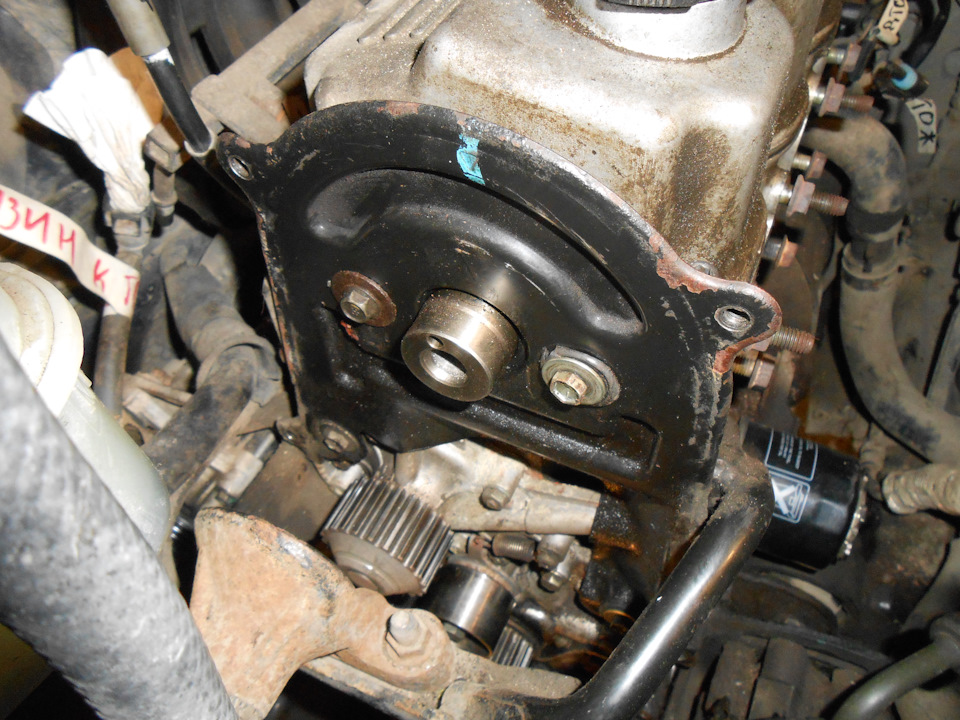

Как же извлечь эти втулки из головки блока цилиндров? Они там прочно застряли. Похоже, что через масляный щуп блока тоже происходило вытеснение масла. Задняя крышка ГРМ оказалась повреждённой. Грязь попала в механизм, как такое возможно?))) Я уже заказал новую. Вся резина оказалась пропитана маслом. Цилиндры выглядят не лучшим образом, а хон ведь должен быть, не так ли? =))) Какой-то недобросовестный человек раньше вынимал сальники с помощью отвертки, и теперь посадочное место всё в задирах, хотя и не было подтеканий. Головка блока цилиндров, впуск, LG, черт возьми =)))

Эксперты в области ремонта и обслуживания оборудования утверждают, что извлечение направляющих из блока требует аккуратности и точности. Прежде всего, важно отключить питание устройства и обеспечить безопасные условия работы. Специалисты рекомендуют использовать специальные инструменты, такие как плоскогубцы или отвертки, чтобы аккуратно поддеть направляющие. При этом следует избегать чрезмерного усилия, чтобы не повредить блок. Некоторые эксперты советуют предварительно смазать направляющие проникающим маслом, что облегчит их извлечение. Также важно помнить о последовательности действий и фиксировать каждую деталь, чтобы избежать путаницы при сборке. Правильный подход и внимание к деталям помогут избежать повреждений и продлить срок службы устройства.

https://youtube.com/watch?v=h3TInoGQg_A

Как вытащить направляющие из блока

P.S. Коцаются они, да. Лучше купить новые. Цена не кусается.

Тип направляющей	Инструменты для извлечения	Особенности извлечения
Шариковые направляющие (полного выдвижения)	Отвертка (плоская или крестовая), тонкий нож, шило	Найти рычажок или кнопку фиксатора (обычно пластиковый), нажать/потянуть его, одновременно выдвигая направляющую. Может потребоваться одновременное нажатие на два фиксатора (с каждой стороны).
Роликовые направляющие (частичного выдвижения)	Отвертка (плоская)	Полностью выдвинуть ящик, приподнять переднюю часть ящика, чтобы ролики вышли из пазов. Иногда требуется легкое покачивание.
Скрытые направляющие (Tandem, Quadro)	Отвертка (плоская), шестигранник (если есть регулировка)	Обычно имеют специальные рычажки или кнопки, расположенные снизу или сбоку ящика. Нажать/потянуть их, одновременно приподнимая ящик. Могут быть винты для регулировки, которые нужно ослабить.
Направляющие для клавиатуры	Отвертка (плоская или крестовая)	Часто имеют простые защелки или винты, которые нужно открутить. Иногда достаточно просто приподнять и вытянуть.
Направляющие для выдвижных корзин/сеток	Отвертка (плоская или крестовая)	Могут быть аналогичны шариковым или роликовым направляющим, но часто имеют более простые фиксаторы или просто крепятся винтами.

Интересные факты

Вот несколько интересных фактов о том, как вытащить направляющие из блока:

1. Методы извлечения: Существует несколько методов извлечения направляющих, включая использование специальных инструментов, таких как экстракторы, или применение тепла для расширения материала блока. Например, нагревание блока может помочь ослабить зажимы, позволяя легче извлечь направляющие.

2. Материалы направляющих: Направляющие могут быть изготовлены из различных материалов, таких как сталь, алюминий или пластик. Каждый материал требует своего подхода к извлечению. Например, пластиковые направляющие могут быть более подвержены повреждениям при использовании грубой силы, в то время как металлические могут потребовать применения смазки для облегчения процесса.

3. Роль смазки: Использование смазки может значительно упростить процесс извлечения направляющих. Например, проникающие масла могут помочь уменьшить трение между направляющими и блоком, что делает их извлечение более легким и безопасным, снижая риск повреждения как направляющих, так и самого блока.

https://youtube.com/watch?v=r8xjzwvv6Co

Как заменить направляющие втулки клапанов

Ранее для производства головок блока цилиндров использовался чугун. В этом материале высверливались отверстия, в которые устанавливались клапаны. Направляющие втулки не требовались, поскольку чугун обладает высокой износостойкостью. Однако к концу 20 века автопроизводители начали отказываться от чугунных ГБЦ. Это было обусловлено значительным весом чугуна и его недостаточной способностью к теплоотведению. Алюминиевые сплавы, напротив, имеют ряд преимуществ: отличную теплопроводность, небольшой вес и простоту обработки, но они подвержены быстрому износу из-за трения. В связи с этим в конструкцию головки блока цилиндров была добавлена новая деталь – направляющая втулка клапана.

Причины преждевременного износа втулки клапана

Так как направляющие клапанов установлены внутри ГБЦ и изготавливаются (в зависимости от модели мотора) из чугуна, бронзы, латуни или сплавов, не каждый автолюбитель знает об их существовании. Вызвано это тем, что ресурс втулок составляет от 200000 км пробега.

Единственной неисправностью является механический износ внутренней поверхности в результате трения. На скорость износа влияют следующие факторы:

• своевременность замены и качества моторного масла;
• температурный режим работы ДВС;
• качество горючей смеси;
• исправность системы питания;
• правильность регулировки системы зажигания;

В результате износа направляющей стержень клапана теряет центрированность и двигается с перекосом, что не обеспечивает необходимую герметичность между седлом и тарелкой клапана. В итоге в камеру сгорания попадает масло, во впускной или выпускной коллектор прорывается горящая горючая смесь, что приводит к преждевременному износу узлов и деталей.

https://youtube.com/watch?v=BQHpz2RDT9s

Симптомы износа

Основным признаком износа направляющих втулок является увеличенный расход моторного масла. Это происходит из-за того, что при неправильном положении клапана маслосъемные колпачки теряют свою эффективность, и через образовавшийся зазор между клапаном и внутренней частью втулки масло проникает в цилиндры.

Среди характерных признаков повышенного расхода масла, вызванного изношенными втулками, можно выделить:

• сизый дым, выходящий из выхлопной трубы;
• увеличение дымности работающего двигателя;
• нагар на электроде свечи зажигания, имеющий светлый и пушистый вид;
• наличие масла на юбке или резьбе свечи.

Как определить, что направляющие втулки изношены

Масло в цилиндры попадает и по причине неисправности деталей цилиндро-поршневой группы. Чтобы исключить данную причину, необходимо замерить компрессию. Это исключит неисправность поршневых колец.

1. Открутите гайки, крепящие клапанную крышку к ГБЦ, и снимите ее.
2. Ослабьте цепь и, совместив метки, открутите и снимите шестерню распредвала.
3. Постепенно и поочередно открутите постель распредвала и снимите ее.
4. Демонтируйте коромысла, разблокируйте пружины клапанов цилиндра, в котором свеча больше всего покрыта нагаром.
5. Аккуратно снимите маслосъемный колпачок и покачайте клапан в стороны, двигая вверх-вниз. Если при движении имеется боковой люфт, то требуется замена втулки.

В рабочем состоянии зазор между клапаном и направляющей минимален и не позволяет клапану двигаться в горизонтальном направлении (только вверх или вниз). Поэтому любое боковое качание означает износ втулки.

Прежде чем покупать новые направляющие, желательно снять клапаны и вместе с ними прийти в магазин. И при выборе обязательно пробуйте их посадку на шток клапана.

Направляющая втулка на штоке клапана должна двигаться легко, но при этом она не должна болтаться.

Необходимо это для того, чтобы в дальнейшем вам не пришлось снова идти в магазин, если втулки по каким-то причинам не подойдут.

Порядок замены направляющих втулок клапанов автомобилей ВАЗ

Для замены необходимо снять головку блока цилиндров (ГБЦ) и использовать специальную наставку для ее установки и демонтажа. Не стоит переживать, так как конструкция этой наставки довольно проста, и в качестве альтернативы можно применить подходящие по размеру втулки или другие подручные инструменты.

1. Убираем навесное оборудование, которое может помешать снятию головки блока цилиндров.
2. Снимаем клапанную крышку.
3. Ослабляем цепь газораспределительного механизма и снимаем шестерню распредвала, не забыв совместить метки.
4. Демонтируем головку блока цилиндров и помещаем ее на чистую и ровную поверхность.
5. Снимаем распредвал с постелью, откручивая гайки постепенно, чтобы избежать перекоса постели, что может усложнить ее снятие.
6. Убираем коромысла и пружины.
7. Проверяем люфт клапанов: если он есть, удаляем клапаны, если нет — устанавливаем на место пружины.
8. Переворачиваем ГБЦ и с обратной стороны камеры сгорания выбиваем направляющие с помощью наставки.
9. Устанавливаем новые втулки и собираем двигатель, при этом не забываем соблюдать порядок и момент затяжки гаек.

Процесс замены

Как уже говорилось выше, для снятия и установки направляющих необходима специальная наставка. Рассмотрим, что она из себя представляет и как ей пользоваться.

1. Описание наставки

2. Процесс снятия изношенной направляющей и установка новой

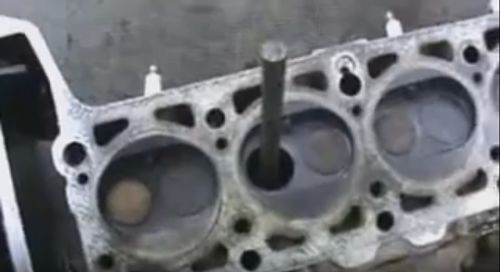

Для снятия втулки переворачиваем ГБЦ рабочей частью вверх. Далее берем шток, вставляем в отверстие клапана и молотком аккуратно выпрессовываем.

Со снятием и установкой направляющей втулки проблем не возникает. Это простая процедура, которая требует определенных знаний, аккуратности и точности при работе.

Замена направляющих втулок клапанов

Ремонт головки блока цилиндров (ГБЦ) часто требует замены направляющих втулок клапанов газораспределительного механизма (ГРМ). Процесс замены включает в себя выпрессовку старых втулок, после чего устанавливаются новые. Существует несколько методов для извлечения старых втулок. Наиболее распространённым, но не самым правильным, является выбивание втулок с помощью молотка и зубила. Этот ударный метод часто используется «гаражными» мастерами, однако стоит отметить, что такой подход может привести к повреждению посадочного гнезда в головке блока цилиндров.

Также рекомендуем ознакомиться с материалом о том, как заварить трещину в блоке цилиндров или головке блока цилиндров. В этой статье вы найдете информацию о различных способах ремонта трещин в БЦ и ГБЦ.

Более корректным вариантом является применение специальной ступенчатой оправки, изготовленной из латуни или бронзы, вместо зубила. Эта оправка устанавливается на направляющую втулку со стороны седла, после чего по ней наносятся удары молотком. Данный метод выпрессовки втулок снижает вероятность повреждения ГБЦ, хотя полностью исключить риск не удается. Наилучшим способом извлечения втулок считается использование специального съемника. Этот инструмент не только помогает в снятии направляющих втулок клапанов, но и используется для установки новых втулок в ГБЦ. В дальнейшем мы рассмотрим методы замены направляющих втулок клапанов с использованием оправки и съемника.

Как самому менять направляющие втулки клапанов

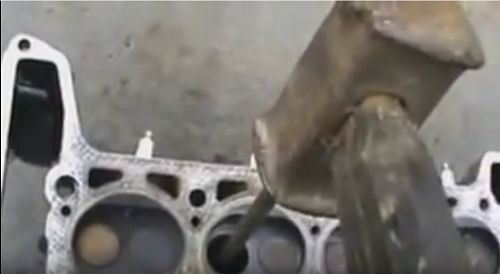

Сначала рассмотрим способ выпрессовки направляющих втулок клапанов при помощи оправки, так как указанный способ является распространенным. Перед заменой втулок снимаются пружины и сами клапана. Как уже было сказано выше, оправка для выпрессовывания втулок клапанов используется ступенчатая. Ступенька необходима для того, чтобы снизить риск повреждений посадочного гнезда в головке блока. Меньший диаметр оправки позволяет ей войти во втулку на 3-4 см, причем с зазором. Больший диаметр позволяет свободно пройти через гнездо в ГБЦ.

Отметим, что зачастую бронзовые втулки достаточно легко выпрессовываются из головки, так как установлены с относительно слабым натягом. Если же необходимо выпрессовать направляющую втулку клапана из более жесткого материала, тогда ГБЦ следует предварительно нагреть до температуры 140-160 градусов Цельсия в электропечи или до 80-90 градусов в емкости с горячей водой. Нагрев головки блока цилиндров позволит уменьшить натяг.

В крайних случаях плотно запрессованную втулку нужно высверливать . Обратите внимание, делать это разрешается только на станке, так как попытки высверлить втулку клапана дрелью приведут к перекосу и повреждениям посадочного гнезда. Втулку также желательно высверливать не до конца, то есть оставлять стенки толщиной около 1-го миллиметра. Так снижается риск повреждений гнезда, а сам остаток втулки легко удаляется оправкой.

Следующим шагом становится обязательный замер натяга новой втулки перед установкой в головку, так как строго запрещается производить запрессовку новых втулок до измерения натяга. Для замеров натяга понадобится определить диаметр гнезда и направляющей втулки. Допускается показатель на отметке от 0.03 до 0.05 мм. Этот показатель следует понимать как то, что диаметр новой втулки превышает диаметр посадочного гнезда на указанную величину.

Чтобы запрессовать новые втулки клапанов головку блока следует повторно нагреть в печи аналогично способу снижения натяга при снятии. Параллельно с этим новые втулки охлаждают. Запрессовка новых втулок без нагрева ГБЦ является неправильной. Это касается алюминиевого сплава ГБЦ, в котором происходит деформация при наличии сильного натяга. После такой установки итоговый натяг будет меньше необходимого. В результате после сборки мотора и его нагрева при работе направляющая втулка клапана не будет иметь плотной посадки, а сам клапан в указанной втулке начнет страдать от перегревов. Перегрев клапана будет происходить в результате того, что эффективность отвода избыточного нагрева от стержня клапана к ГБЦ существенно снизится. Неисправность будет быстро прогрессировать, втулка начнет болтаться в посадочном гнезде, что потребует повторной разборки двигателя для проведения ремонта.

Теперь перейдем к тому, как установить направляющие втулки клапанов в головку блока цилиндров. Саму запрессовку реализуют при помощи описанной выше оправки, по которой следует нанести молотком пару резких ударов. Учтите, наличие на новой втулке специального тонкого пояса для размещения маслосъемного колпачка обязывает к тому, чтобы оправка ни с одной стороны не опиралась на данный пояс. Игнорирование данной рекомендации может привести к тому, что втулка деформируется или окажется сломанной.

Завершением процесса установки направляющих втулок клапанов ударным способом является финальная калибровка отверстий. Данную процедуру выполняют при помощи разверток. Рекомендуется использовать алмазные развертки, так как данный инструмент более долговечен и обеспечивает стабильный предсказуемый результат сравнительно с обычными стальными развертками. После обработки отверстий необходимо выполнить проверку зазоров клапанов во втулках с учетом рекомендуемых параметров. Зазоры впускных клапанов должны быть на 0.01 мм меньше по сравнению с выпускными, которые сильнее нагреваются при работе ДВС (например, 0.02 — 0.04 против 0.03 — 0.04 мм). Отметим, что добиваться минимально допустимых зазоров не обязательно. Следует добавить, что данное утверждение особенно актуально для выпускных клапанов, так как малые зазоры в направляющих втулках могут привести к их заклиниванию.

Выпрессовка и установка направляющих втулок клапанов съемником

Далее рассмотрим наиболее оптимальный способ выпрессовки направляющих втулок клапанов специальным съемником-выпрессовщиком втулок. Начнем с того, что съемники бывают разными и являются универсальными инструментами. При помощи данного решения можно снимать втулки клапанов на разных ГБЦ без риска повредить посадочную плоскость в головке блока. Другими словами, наличие съемника сводит к минимуму возможные задиры или другие дефекты отверстия по сравнению с использованием молотка и оправки.

Работа со съемником предполагает:

• под инструмент подкладывается втулка подходящего размера. Подбор такой втулки осуществляется с учетом того, чтобы при установке съёмника резьбовая часть вышла из направляющей клапана на 20-30 мм;
• далее съемник устанавливается и фиксируется парой гаек, которые специально обточены. Также допускается использование одной гайки, если таковая предусмотрена конструкцией съемника;
• следующим шагом становится необходимость придержать верхним ключом съёмник в его центральной части;
• одновременно с этим нижним ключом выпрессовывается направляющая втулка клапана;

После того, как к съемнику прикладывается определенное усилие, можно услышать явный щелчок. Такой звук укажет на то, что втулка клапана сорвана с посадочного места и движется наружу из отверстия в ГБЦ. Далее нужно крутить винт съемника до того момента, пока втулка не будет извлечена. Затем необходимо приготовить новые втулки для запрессовывания. Далее следует повторить все подготовительные процедуры, описанные выше при установке втулок оправкой. Дополнительно можно смазать втулку клапана моторным маслом для облегчения посадки в гнездо.

Параллельно с этим нужно избежать повреждения пояса (буртика) на направляющей втулке, так как данный пояс служит местом крепления резинового колпачка. Если пояс повредить при установке, герметичность колпачка-сальника будет нарушена. Чтобы не повредить пояс, используется отдельная гайка, которая упирается в направляющую без риска повреждения пояса. Получается, данная гайка поджимает направляющую втулку клапана. Обратите внимание, установка дополнительной гайки уменьшает количество резьбы на шпильке съемника. По этой причине для уменьшения нагрузки на резьбу следует накрутить еще одну втулку съемника.

Теперь можно запрессовать втулку съемником. Окончанием запрессовки является момент, когда прокручивать съемник станет тяжелее. Это будет говорить о том, что втулка опустилась на посадочное место и уперлась стопорным кольцом, которое выполнено на направляющей для регулировки правильной посадки. После появления усилия крутить съемник дальше не нужно, так как можно повредить направляющую. Съёмник пора разбирать и снимать, так как новая втулка уже запрессована в головку блока.

Далее втулки понадобится подгонять по посадочным размерам. Это необходимо в том случае, если направляющую слегка сдавило при запрессовке. Выполняется данная процедура аналогично описанной выше, то есть при помощи развертки. Развертка вставляется в отверстие и без давления прокручивается, благодаря чему происходит аккуратное развёртывание. По окончании следует выдуть остатки стружки при помощи сжатого воздуха.

Затем можно вставить клапан и проверить качество его прилегания к седлу. В том случае, если клапан не полностью прилегает к седлу, тогда очевидна потеря соосности между центром втулки и центром седла клапана. Такое явление иногда возникает после замены направляющих втулок клапанов. Для решения данной проблемы потребуется осуществить притирку клапанов. Чтобы притереть клапана, нужно обработать специальной шарошкой седло клапана. После притирки клапанов можно считать процесс замены направляющих втулок полностью завершенным.

Как вытащить направляющие из головки блока цилиндров

Снятие и очистка направляющих из головки блока цилиндров — это важный этап в процессе ремонта двигателя. Направляющие играют критическую роль в функционировании двигателя, обеспечивая точное движение поршня внутри цилиндра. Однако со временем они могут изнашиваться, что требует их замены.

Если вы опытный автомеханик или просто увлеченный автолюбитель, вы можете самостоятельно удалить направляющие из головки блока цилиндров, что позволит вам сэкономить время и средства на визите в сервисный центр. В этой пошаговой инструкции мы расскажем, как выполнить эту задачу правильно и безопасно.

Шаг 1: Подготовка. Перед началом работы убедитесь, что двигатель полностью остыл и выключен. Затем отсоедините все электрические соединения и кабели, которые могут затруднить доступ к головке блока цилиндров.

Шаг 2: Снятие головки блока цилиндров. Ослабьте крепления головки блока, следуя рекомендациям производителя или руководству по ремонту. После того как все болты и гайки будут сняты, аккуратно извлеките головку блока цилиндров из двигателя.

Шаг 3: Очистка головки блока цилиндров. Проверьте головку блока на наличие остатков прокладок и других загрязнений. Осторожно очистите ее с помощью мягкой щетки и специального растворителя для удаления старых масляных и герметичных остатков.

Шаг 4: Удаление направляющих. С помощью специального инструмента аккуратно выдавите старые направляющие из головки блока цилиндров. Убедитесь, что новые направляющие соответствуют требованиям вашего двигателя, прежде чем устанавливать их.

Шаг 5: Установка новых направляющих. Осторожно установите новые направляющие в головку блока цилиндров, используя инструменты и методы, рекомендованные производителем. Убедитесь, что они надежно закреплены и правильно расположены.

Шаг 6: Сборка двигателя. После установки новых направляющих аккуратно соберите двигатель, следуя инструкциям в обратном порядке. Проверьте, чтобы все крепления и соединения были тщательно затянуты, что обеспечит надежную и безопасную работу двигателя.

Имейте в виду, что работа с двигателем требует определенных навыков и опыта. Если вы не уверены в своих силах или у вас нет необходимого оборудования, лучше обратиться к профессионалам или в автомастерскую, чтобы избежать повреждений двигателя и серьезных проблем в будущем.

Проверка головки блока цилиндров перед началом работ

Перед тем, как приступить к снятию направляющих из головки блока цилиндров, необходимо провести проверку состояния самой головки. Это поможет убедиться, что она не требует дополнительного ремонта или замены.

Шаг 1: Внешний осмотр

Тщательно проверьте головку блока цилиндров на предмет трещин, сколов, коррозии или любых других повреждений. Обратите внимание на плоскость уплотнения — она должна быть гладкой, без выпуклостей или вмятин.

Шаг 2: Измерение плоскости уплотнения

Используя направляющую линейку или другой подходящий инструмент, измерьте плоскость уплотнения головки блока цилиндров. Она должна быть ровной и не иметь отклонений от заданной нормы. Если вы обнаружили неровности или выпуклости, возможно, потребуется привести головку в специализированную мастерскую для обработки.

Шаг 3: Проверка клапанов

Проверьте клапаны на наличие износа или повреждений. Убедитесь, что они функционируют без затруднений и не заедают. Если потребуется, измерьте зазоры между клапанами и головкой блока цилиндров.

Шаг 4: Проверка толщины головки

Используя микрометр или другой подходящий инструмент, измерьте толщину головки блока цилиндров в нескольких местах. Убедитесь, что измеренные значения находятся в пределах допустимых норм.

Шаг 5: Проверка прокладки головки

Убедитесь в исправности прокладки головки блока цилиндров. Она должна быть в хорошем состоянии, без каких-либо повреждений или трещин. В случае обнаружения дефектов, замените прокладку перед тем, как установить головку обратно на двигатель.

После выполнения всех перечисленных проверок и подтверждения, что головка блока цилиндров функционирует должным образом, можно переходить к удалению направляющих.

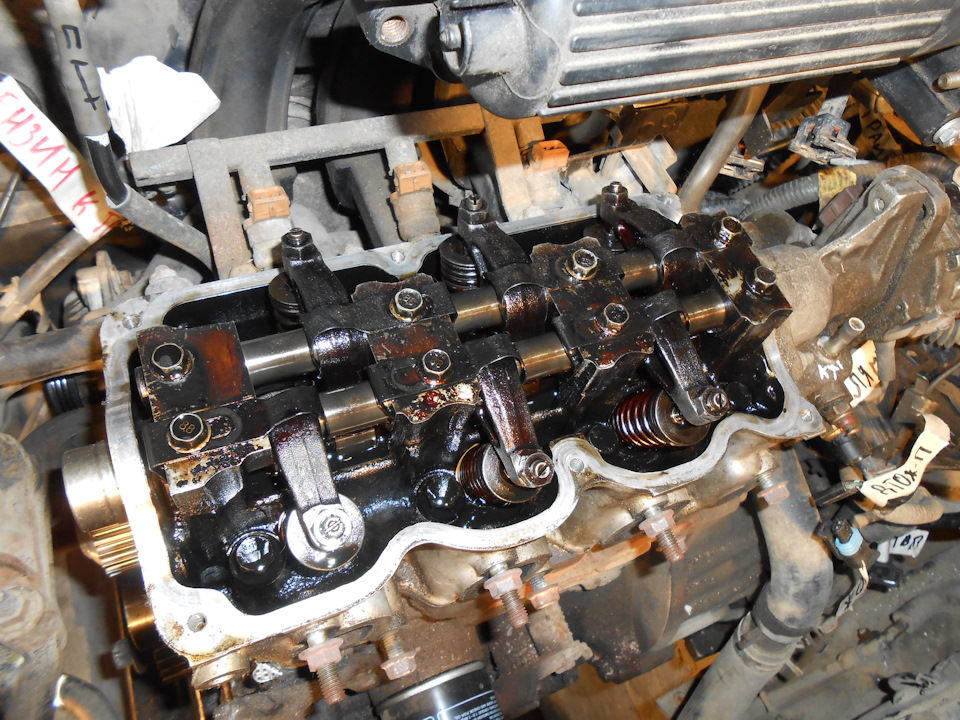

Снятие крышки клапанов и распределительного вала

Перед тем, как начать снимать направляющие из головки блока цилиндров, необходимо снять крышку клапанов и распределительный вал. Это позволит достать направляющие без лишних препятствий.

Для снятия крышки клапанов и распределительного вала необходимо выполнить следующие шаги:

1. Отсоедините проводку от свечей зажигания, чтобы исключить возможность случайного возгорания.
2. Снимите воздушный фильтр и воздуховоды, которые могут мешать доступу к крышке клапанов.
3. Отсоедините кабели и шланги, подключенные к крышке клапанов. Обозначьте их положение, чтобы потом правильно их установить.
4. Отверните крепежные болты, которыми крышка клапанов прикреплена к головке блока цилиндров. Постепенно ослабьте болты поочередно, чтобы предотвратить деформацию крышки.
5. Аккуратно снимите крышку клапанов и уберите ее в безопасное место, чтобы не повредить.
6. Проверьте состояние прокладки крышки клапанов. Если она повреждена, замените ее новой.
7. Следующим шагом необходимо снять распределительный вал. Осмотрите его и убедитесь, что нет повреждений или износа.
8. Отверните болты, которыми распределительный вал крепится к головке блока цилиндров. Постепенно ослабьте болты, чтобы избежать деформаций.
9. Аккуратно снимите распределительный вал и поставьте его в безопасное место, чтобы не повредить.

После снятия крышки клапанов и распределительного вала можно переходить к следующему этапу — снятию направляющих из головки блока цилиндров. Помните, что при выполнении этих работ необходимо быть очень аккуратными и следовать инструкциям производителя автомобиля.

Отсоединение выпускного коллектора и водяных трубок

Прежде чем приступить к удалению направляющих из головки блока цилиндров, важно отсоединить выпускной коллектор и водяные трубки. Это создаст удобный доступ к головке блока цилиндров и облегчит выполнение следующих этапов работы.

Шаг 1: Инструменты и запчасти

Для отсоединения выпускного коллектора и водяных трубок вам понадобятся следующие инструменты и запчасти:

• Гаечный ключ или торцовый ключ для откручивания болтов
• Отвертка или другой инструмент для снятия хомутов
• Прокладки и уплотнители для замены, если они оказались повреждены

Шаг 2: Отсоединение выпускного коллектора

1. Ослабьте крепежные болты, которые соединяют выпускной коллектор с головкой блока цилиндров, используя гаечный или торцевой ключ.

2. Убедитесь, что на пути к болтам нет никаких препятствий, таких как провода или шланги. Если они мешают, аккуратно уберите их в сторону, чтобы обеспечить удобный доступ к болтам.

3. Снимите выпускной коллектор, осторожно откручивая оставшиеся крепежные болты.

4. После того как коллектор будет снят, тщательно проверьте его на наличие повреждений или признаков износа. Если вы заметите какие-либо проблемы, замените коллектор на новый.

Шаг 3: Отсоединение водяных трубок

1. Снимите хомуты или зажимы, которые крепят водяные трубки к головке блока цилиндров. Используйте отвертку или другой инструмент для этой операции.

2. Отсоедините водяные трубки от головки блока цилиндров. Будьте осторожны при выполнении этого шага, чтобы избежать повреждения трубок или соединений.

3. Проверьте состояние водяных трубок и их уплотнений. Если они повреждены или изношены, замените их на новые.

После выполнения этих шагов вы можете продолжить процесс удаления направляющих из головки блока цилиндров. Обязательно следуйте рекомендациям производителя и используйте правильный инструмент и методы для избежания повреждения деталей и получения наилучших результатов.

Откручивание болтов крепления головки блока цилиндров

Откручивание болтов, которые крепят головку блока цилиндров, является ключевым этапом при извлечении направляющих из данной детали. Этот процесс требует внимательности и использования подходящих инструментов.

Шаг 1: Подготовка автомобиля

• Прежде чем приступить к работе, убедитесь, что двигатель выключен и полностью остыл. Это поможет избежать ожогов и повысит безопасность выполнения задачи.
• Откройте капот и обеспечьте доступ к головке блока цилиндров, чтобы иметь возможность добраться до всех болтов крепления.

Шаг 2: Необходимые инструменты

Для откручивания болтов головки блока цилиндров вам понадобятся следующие инструменты:

• Отвертка или гаечный ключ соответствующего размера.
• Торцевые головки и рожковые ключи, если болты имеют шестигранную форму.
• Моментный ключ для точного затягивания болтов после их установки.

Шаг 3: Процесс откручивания болтов

Откручивание болтов головки блока цилиндров может варьироваться в зависимости от конструкции двигателя. Тем не менее, общая последовательность действий выглядит следующим образом:

1. Начните с центральных болтов, постепенно переходя к тем, что расположены по краям головки блока цилиндров. Это поможет равномерно распределить нагрузку и предотвратить повреждение детали.
2. Используйте подходящий инструмент и правильный размер головки или ключа для откручивания. При необходимости применяйте удлинители или насадки, чтобы добраться до болтов в труднодоступных местах.
3. Поворачивайте инструмент против часовой стрелки, чтобы открутить болты. Обратите внимание на рекомендации производителя относительно порядка откручивания, чтобы избежать деформации или поломки головки блока цилиндров.

Шаг 4: Проверка и подготовка к установке

После того как все болты головки блока цилиндров будут откручены, убедитесь, что они полностью освобождены, и можно переходить к удалению направляющих.

Теперь вы обладаете знаниями о том, как самостоятельно открутить болты крепления головки блока цилиндров. Не забывайте о мерах безопасности при работе с автомобилем, используя защитные очки и перчатки.

Снятие и очистка направляющих из головки блока цилиндров

Перед началом работы необходимо обеспечить безопасность и защиту от возможных травм. Для этого рекомендуется надеть специальные перчатки и защитные очки.

Шаг 1: Подготовка инструментов и рабочей области

Для извлечения и очистки направляющих из головки блока цилиндров вам понадобятся следующие инструменты:

• Ключ-трещотка или специализированный инструмент для удаления направляющих;
• Отвертка;
• Обратная сторона молотка или специальное устройство для извлечения направляющих;
• Щетка или другой инструмент для удаления нагара и отложений с направляющих.

Также важно подготовить рабочую зону, обеспечив достаточное пространство и порядок. Рекомендуется использовать рабочий стол или верстак, обитый мягким материалом, чтобы избежать повреждений головки блока цилиндров.

Шаг 2: Откручивание болтов крепления головки блока цилиндров

Следующим шагом необходимо аккуратно открутить болты, крепящие головку блока цилиндров к двигателю. Для этого используйте ключ-трещотку или специальный ключ, подходящий по размеру.

Рекомендуется следовать определенной последовательности откручивания, чтобы равномерно распределить нагрузку и избежать повреждений. Обычно производители автомобилей предоставляют такую последовательность в руководстве по эксплуатации.

Шаг 3: Снятие головки блока цилиндров

Когда все болты будут откручены, аккуратно снимите головку блока цилиндров с двигателя. Если потребуется, можно воспользоваться отверткой, чтобы поддержать головку и избежать её падения.

Шаг 4: Извлечение направляющих

После снятия головки блока цилиндров можно приступить к извлечению направляющих. Для этого используйте обратную сторону молотка или специальное устройство для извлечения. Постарайтесь не повредить стенки направляющих или головки блока цилиндров в процессе извлечения.

Шаг 5: Очистка направляющих

После того как направляющие были извлечены из головки блока цилиндров, их следует тщательно очистить от нагара и загрязнений. Для этого подойдут щетки или специализированные инструменты. Рекомендуется применять растворители или специальные чистящие средства, чтобы эффективно удалить старое масло и другие загрязнения.

После качественной очистки направляющие можно установить обратно в головку блока цилиндров или заменить на новые, в зависимости от их состояния.

Важно придерживаться рекомендаций производителя и ознакомиться с руководством по эксплуатации автомобиля перед тем, как приступать к снятию и очистке направляющих из головки блока цилиндров. Если у вас нет достаточного опыта или навыков, лучше обратиться к профессионалам для выполнения этой работы.

Видео:

Как и чем выбить направляющие втулки клапанов из ГБЦ .

Как удалить направляющие втулки клапанов из головки блока цилиндров. Автор: Александр Скрипченко 2 года назад 5 минут, 4 секунды 42,369 просмотров

Советы по выбору новых направляющих втулок клапанов

При выборе новых направляющих втулок клапанов важно учитывать несколько ключевых факторов, чтобы обеспечить оптимальную работу двигателя и продлить его срок службы. Вот некоторые советы, которые помогут вам сделать правильный выбор:

• Материал втулок: Направляющие втулки клапанов могут быть изготовлены из различных материалов, таких как бронза, чугун или композитные материалы. Бронзовые втулки обеспечивают хорошую износостойкость и теплопроводность, что способствует лучшему теплоотведению. Чугунные втулки, в свою очередь, более доступны по цене, но могут иметь меньшую долговечность. Композитные материалы могут предложить легкость и устойчивость к коррозии, но их долговечность может варьироваться.
• Размер и посадка: При выборе направляющих втулок необходимо точно знать размеры оригинальных деталей. Измерьте внутренний и внешний диаметры старых втулок, а также их высоту. Неправильные размеры могут привести к плохой посадке, что в свою очередь вызовет проблемы с работой клапанов.
• Проверка на совместимость: Убедитесь, что выбранные вами втулки совместимы с вашим двигателем. Некоторые производители предлагают втулки, специально разработанные для определенных моделей автомобилей, что может значительно упростить процесс выбора.
• Качество и репутация производителя: Обратите внимание на репутацию производителя втулок. Изучите отзывы других механиков и автомобилистов, чтобы убедиться, что вы выбираете качественные и надежные детали. Известные бренды часто предлагают более высокое качество и гарантии на свою продукцию.
• Технология обработки: Важно учитывать, как были обработаны втулки. Высококачественная обработка обеспечивает точность размеров и улучшает характеристики поверхности, что снижает трение и износ. Обратите внимание на наличие дополнительных покрытий, которые могут улучшить эксплуатационные характеристики втулок.
• Цена: Хотя цена не всегда является показателем качества, она все же играет важную роль. Сравните цены на втулки различных производителей и выберите оптимальный вариант, который соответствует вашему бюджету, но не забывайте о качестве.

Следуя этим рекомендациям, вы сможете выбрать направляющие втулки клапанов, которые обеспечат надежную и долговечную работу вашего двигателя. Помните, что правильный выбор деталей — это залог успешного ремонта и долгосрочной эксплуатации автомобиля.

Вопрос-ответ

Как вытащить заглушку блока цилиндров?

Пробитие отверстия надо выполнить осторожно, чтобы не повредить стенки цилиндров, расположенных под заглушками. Ослабленную заглушку нужно раскачать и повернуть в гнезде. Затем извлечь пробку, ухватившись мощными щипцами за появившийся край детали. Поворот заглушки облегчит максимальное деформирование детали.

Как выкрутить шпильку из блока цилиндров?

Как выкрутить шпильку из ГБЦ: распространенные методы. В процессе демонтажа важно действовать не спеша. Приложение чрезмерных усилий может согнуть шпильку из-за высоких нагрузок на излом или сорвать резьбу. Если шпилька не выкручивается, то посадочное место нагревают при помощи горелки для облегчения выкручивания.

В какой последовательности откручивать болты ГБЦ?

Болты ГБЦ выкручиваются согласно схеме (от краев к центру). Сначала каждый болт ослабляется, только потом, в том же порядке, детали выкручиваются. После замены прокладки ГБЦ на новую, которая подбирается согласно модели двигателя, приступают к обратной сборке системы.

Для чего нужны заглушки в блоке цилиндров?

Штампованная деталь предназначена для обеспечения герметичности рубашки охлаждения блока цилиндров или головки блока. Устанавливается в технологические отверстия, получаемые в корпусных деталях (головки блока или блок цилиндров) после удаления литейных стержней.

Советы

СОВЕТ №1

Перед началом работы убедитесь, что у вас есть все необходимые инструменты: отвертки, плоскогубцы и, возможно, специальный инструмент для извлечения направляющих. Это поможет избежать лишних перерывов в процессе.

СОВЕТ №2

Перед тем как вытащить направляющие, внимательно осмотрите блок на наличие крепежных элементов. Часто направляющие могут быть зафиксированы винтами или защелками, которые нужно сначала удалить.

СОВЕТ №3

Если направляющие застряли, попробуйте аккуратно покачать их из стороны в сторону, чтобы ослабить зажим. Избегайте применения чрезмерной силы, чтобы не повредить блок или направляющие.

СОВЕТ №4

После извлечения направляющих, обязательно очистите их от грязи и пыли перед установкой обратно. Это поможет обеспечить плавное движение и продлить срок службы направляющих.
