V-образные двигатели благодаря уникальной конструкции и высокой производительности стали важной частью автомобильной и авиационной промышленности. Появившись в начале XX века, они быстро завоевали популярность благодаря компактности, мощности и плавной работе. В этой статье мы рассмотрим историю V-образных двигателей, их конструктивные особенности и области применения, что поможет понять их значимость в технике и транспорте.
О ДВС и его типах
Двигатели внутреннего сгорания можно разделить на бензиновые, в которых топливная смесь формируется вне цилиндров, и дизельные, где этот процесс происходит непосредственно внутри. Все они функционируют по четырехтактному циклу, что является их основной характеристикой. Первый двигатель обладал мощностью чуть более одной лошадиной силы, что ограничивало его применение. Для увеличения мощности было необходимо добавить больше цилиндров.
При наличии нескольких цилиндров возникает вопрос их размещения. Для бензиновых и дизельных двигателей существует несколько вариантов компоновки:
- Рядный – все цилиндры находятся в одной линии.
- V-образный – цилиндры расположены под углом (обычно 60 или 90 градусов) друг к другу.
- Оппозитный – цилиндры располагаются под углом 180°. Такие двигатели часто используются в мотоциклах.
- W-образный – сочетание оппозитного и V-образного двигателей на одном коленчатом валу.
- Звездообразный – комбинация нескольких V-образных двигателей, где цилиндры размещены по окружности и работают на один коленвал. Чаще всего применяется в авиации.

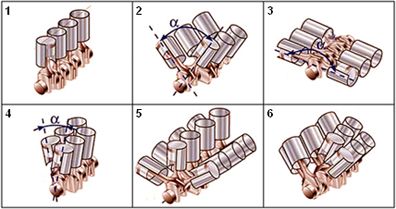

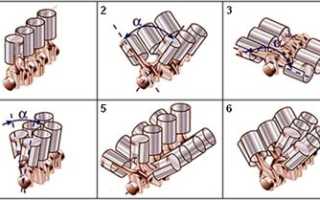

Некоторые из этих конструкций можно увидеть на следующем рисунке:
1 – рядный; 2 – V-образный; 3 – оппозитный; 4 – комбинированный V-образный и рядный двигатель; 5 – W-образный; 6 – комбинированный в W-образной компоновке.
Каждый тип двигателя имеет свои плюсы и минусы, однако в данной статье мы подробнее остановимся на V-образных двигателях.
Специалисты отмечают, что V-образные двигатели появились в начале XX века и быстро стали популярными благодаря своей компактной конструкции и высокой мощности. Первые модели использовались в авиации, где важны были не только мощность, но и легкость. Со временем такие двигатели начали активно использоваться в автомобилестроении, особенно в спортивных и премиум автомобилях. Их конструкция позволяет разместить больше цилиндров в меньшем объеме, что обеспечивает отличные характеристики и плавность работы. Сегодня V-образные двигатели продолжают развиваться, внедряя новые технологии, такие как турбонаддув и гибридные системы, что делает их актуальными и востребованными в современных транспортных средствах.
Эксперты отмечают, что V-образные двигатели появились в начале XX века и быстро завоевали популярность благодаря своей компактности и высокой мощности. Первые модели использовались в авиации, где важна была не только мощность, но и снижение веса. С течением времени V-образные двигатели нашли применение в автомобилях, мотоциклах и даже в судостроении. Их конструкция обеспечивает более равномерное распределение массы и меньшие вибрации, что положительно сказывается на управляемости и комфорте. Специалисты подчеркивают, что такие двигатели, особенно с углом развала 60 или 90 градусов, обеспечивают отличную производительность и эффективность, что делает их идеальными для спортивных и высокопроизводительных автомобилей. В последние годы наблюдается рост интереса к V-образным двигателям в гибридных и электрических системах, что свидетельствует о их универсальности и адаптивности к современным требованиям.
О конструкции V образного двигателя

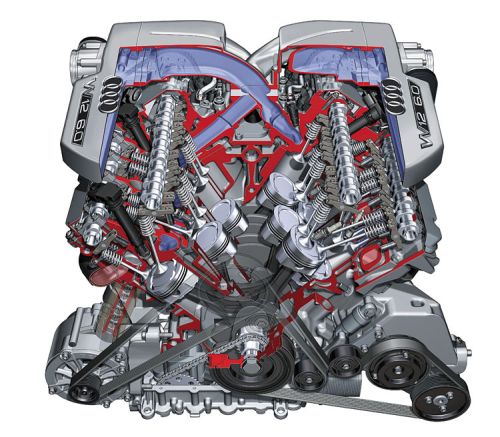

Что собой представляет современный V образный двигатель, можно понять, посмотрев приведенное фото
Даже беглого взгляда достаточно для понимания, какое это сложное изделие. Тем не менее, его можно считать закономерным этапом в развитии, которое прошел двигатель, в первую очередь, имея ввиду его практическое использование для автомобиля и мотоцикла.
После того, как резервы роста мощности, заложенные в увеличении диаметра цилиндра, были исчерпаны, стало расти их число. Тогда мотор начали делать с использованием нескольких цилиндров. Проще всего их оказалось разместить в ряд друг за другом. Так появился рядный двигатель, как бензиновый, так и дизельный.
Читайте также:
Казалось бы, все хорошо, наращивай число цилиндров и увеличивай отдаваемую мотором мощность. Но при этом растут его габариты, а если учесть, что основное применение было рассчитано на конструкцию автомобиля и мотоцикла, то большой двигатель туда не помещался. В ходе проведения всех таких работ было установлено, что для автомобиля оптимальным является рядный четырех- или шестициндровый силовой агрегат. Такие двигатели используются также в настоящее время, как самые простые в производстве.
| Характеристика | Описание/История | Применение |
|---|---|---|
| Появление V-образных двигателей | Начало XX века, попытки улучшить балансировку и компактность рядных двигателей. Первые примеры – автомобильные двигатели. | Автомобили, мотоциклы, лодки |
| Угол развала цилиндров | От 60° до 90°, влияет на балансировку, габариты и конструктивные особенности. Оптимальный угол зависит от количества цилиндров и требований к двигателю. | Выбор угла зависит от конкретных требований к двигателю (мощность, габариты, вибрация) |
| Преимущества V-образных двигателей | Лучшая балансировка по сравнению с рядными двигателями, компактность при большой мощности, возможность использования более длинного шатуна. | Спортивные автомобили, грузовики, морские суда, авиация (ранее) |
| Недостатки V-образных двигателей | Более сложная конструкция, больший вес по сравнению с рядными двигателями аналогичной мощности, более высокая стоимость производства. | Менее распространены в легковых автомобилях эконом-класса из-за стоимости |
| Типы V-образных двигателей | V6, V8, V10, V12 и т.д. Число цилиндров влияет на мощность, габариты и характеристики двигателя. | Различные типы используются в зависимости от требуемой мощности и габаритов |
| Современное использование | Широко применяются в автомобилях, мотоциклах, морских и авиационных двигателях (хотя в авиации всё реже), в промышленном оборудовании. | Высокопроизводительные автомобили, тяжелая техника, специализированное оборудование |
| Материалы | Чугун, алюминиевые сплавы. Выбор материала влияет на вес, прочность и стоимость двигателя. | Выбор материала зависит от требований к весу, прочности и стоимости двигателя |
| Система охлаждения | Воздушное или жидкостное охлаждение. Жидкостное охлаждение более эффективно для мощных двигателей. | Выбор системы охлаждения зависит от мощности и условий эксплуатации двигателя |
| Эпоха / Период | Описание появления и развития V-образных двигателей | Основные области использования |
|---|---|---|
| Конец XIX – Начало XX века | Первые эксперименты с многоцилиндровыми двигателями для увеличения мощности и плавности работы. V-образная компоновка позволяла разместить больше цилиндров на меньшей площади. | Ранние автомобили, мотоциклы, авиация (особенно для легких самолетов). |
| 1920-е – 1940-е годы | Распространение V-образных двигателей в автомобильной промышленности (особенно V8) для мощных и престижных моделей. Активное использование в авиации (V12) для истребителей и бомбардировщиков. | Автомобили класса люкс, спортивные автомобили, грузовики, военная авиация (истребители, бомбардировщики), гоночные автомобили. |
| 1950-е – 1970-е годы | Золотой век V-образных двигателей в США (V8) для маслкаров и больших седанов. Развитие V6 для более компактных и экономичных автомобилей. Появление V-образных двигателей в судостроении. | Легковые автомобили (особенно американские), грузовики, автобусы, спортивные автомобили, гоночные автомобили, катера и яхты. |
| 1980-е – 2000-е годы | Оптимизация V-образных двигателей для повышения топливной эффективности и снижения выбросов. Распространение V6 и V8 в большинстве сегментов рынка. Появление V10 и V12 в суперкарах. | Легковые автомобили (от среднего класса до люкс), внедорожники, грузовики, спортивные автомобили, суперкары, гоночные автомобили, некоторые виды спецтехники. |
| 2010-е – Настоящее время | Дальнейшая оптимизация, внедрение турбонаддува и гибридных технологий. Сохранение V-образной компоновки для мощных и высокопроизводительных двигателей, несмотря на тенденцию к уменьшению объема и количества цилиндров. | Премиальные и люксовые автомобили, спортивные автомобили, суперкары, внедорожники, грузовики (тяжелые), некоторые виды спецтехники, морские суда. |
Интересные факты
Вот несколько увлекательных фактов о V-образных моторах:
-
Исторические корни: V-образные моторы начали появляться в начале XX века. Первым серийным автомобилем, оснащенным V-образным двигателем, стал Cadillac 1915 года, использующий V8. Это стало настоящей революцией в автомобильной отрасли, так как V-образные двигатели обеспечивали большую мощность при меньших габаритах и весе по сравнению с рядными аналогами.
-
Разнообразие конфигураций: V-образные двигатели существуют в различных конфигурациях, таких как V6, V8, V10 и V12. Каждая из этих форматов имеет свои плюсы и минусы. Например, V6 двигатели часто находят применение в легковых автомобилях благодаря своей компактности и хорошей топливной экономичности, в то время как V8 двигатели популярны в спортивных и грузовых автомобилях из-за высокой мощности.
-
Использование в авиации и автоспорте: V-образные двигатели широко применяются не только в автомобилях, но и в авиации и автоспорте. Многие спортивные и гоночные автомобили используют V-образные моторы для достижения выдающейся производительности. В авиации V-образные двигатели были установлены на некоторых самолетах, таких как P-51 Mustang, что подчеркивает их универсальность и мощность.
Появление v образного двигателя
Борьба за компактность привела к созданию V-образного двигателя с цилиндрами, расположенными под углом. Это решение решает две задачи:
- Сокращение размеров мотора, хотя уменьшение длины увеличивает ширину;
- Увеличение количества цилиндров в одном двигателе.
Однако такое решение усложняет конструкцию. Для рядного двигателя нужен один блок цилиндров и один газораспределительный механизм, тогда как для V-образных агрегатов их количество увеличивается как минимум вдвое, что усложняет производство.
Существуют и другие проблемы V-образной компоновки, но они решаются различными способами. В настоящее время такие силовые агрегаты широко распространены в автомобилях и применяются не только в легковых автомобилях, но и в других областях, например:

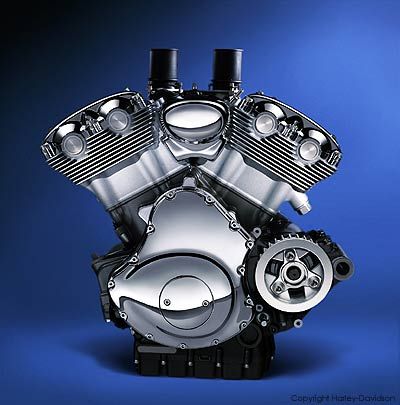

V образный мотор на мотоцикле
Оппозитный двигатель, как одна из разновидностей V-образного, заслуживает особого внимания. Эта конструкция оказалась весьма удачной для мотоциклов, хотя некоторые производители также используют её в автомобилях.
Долгое время для мотоциклов достаточно было одноцилиндрового мотора. Однако с увеличением требований к мощности силовых агрегатов на мотоциклах начали устанавливать V-образные двигатели (двухцилиндровые). В настоящее время можно отметить, что в конструкции мотоциклов применяется множество различных типов моторов. Тем не менее, стоит учитывать, что в последние годы наблюдается тенденция к увеличению числа цилиндров, что позволяет повысить общую мощность двигателя.
При этом всё чаще используются четырехтактные двигатели для мотоциклов, в то время как двухтактные, из-за своей низкой надежности и ограниченного ресурса, остаются актуальными лишь в мотогонках. Для многоцилиндровых двигателей, учитывая ограниченное пространство мотоцикла, наиболее подходящей является V-образная компоновка.
-
Читайте также:
Безусловно, у мотоциклов есть свои уникальные особенности, но это не связано с их типом. V-образные многоцилиндровые двигатели, включая оппозитные, продолжают занимать важное место в производстве мотоциклов и не собираются уступать другим конструкциям.

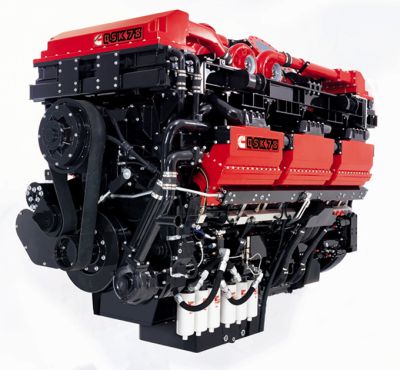

V образный дизель
В Европе популярны дизельные автомобили благодаря их топливной эффективности и эксплуатационным характеристикам. Яркий пример — дизельный двигатель TD6.
Этот агрегат соответствует строгим стандартам, имеет шесть цилиндров в V-образной схеме, рабочий объем до 2,7 литра и мощность до 207 л.с. с крутящим моментом до 440 Нм. Вес двигателя составляет 202 кг.
Эксперты отмечают, что этот дизельный силовой агрегат занимает лидирующие позиции среди шестицилиндровых V-образных дизелей.
Аналогичные конструкции используются и в других двигателях. Например, 12-цилиндровый четырехтактный дизельный двигатель, установленный на танки Т-34, демонстрирует, как высокая мощность и компактность делают V-образные двигатели востребованными в различных устройствах — от автомобилей до танков.
За короткий период развития двигателей внутреннего сгорания создано множество модификаций, отличающихся исполнением и сложностью. Несмотря на трудности в производстве и недостатки конструкции, V-образный двигатель остается одним из самых распространенных типов ДВС.
Преимущества и недостатки V образных двигателей
V-образные двигатели, благодаря своей особой конструкции, обладают множеством как преимуществ, так и недостатков, что делает их востребованными в различных сферах автомобилестроения и авиации.
-
Читайте также:
Плюсы V-образных двигателей:
- Компактность: V-образная форма позволяет значительно уменьшить длину двигателя по сравнению с рядными моделями. Это особенно актуально для спортивных автомобилей и мотоциклов, где пространство под капотом ограничено.
- Сбалансированность: Двигатели V-образного типа, особенно с углом развала 60 или 90 градусов, обеспечивают более сбалансированную работу. Это снижает уровень вибраций и повышает комфорт во время эксплуатации.
- Мощность: V-образные двигатели могут иметь большее количество цилиндров при меньшем объеме, что способствует достижению высокой мощности. Это делает их идеальными для автомобилей с высокими показателями производительности и спортивных машин.
- Гибкость в проектировании: V-образные двигатели легко адаптируются для различных применений, включая легковые автомобили, грузовики и даже авиацию. Это делает их универсальными и востребованными.
Минусы V-образных двигателей:
- Сложность конструкции: V-образные двигатели имеют более сложную конструкцию, что может привести к увеличению затрат на их производство и обслуживание. Это также усложняет процесс ремонта в случае поломки.
- Вес: Несмотря на свою компактность, V-образные двигатели зачастую тяжелее рядных аналогов из-за большего количества деталей и более сложной конструкции. Это может негативно сказаться на общей массе автомобиля.
- Требования к охлаждению: Из-за плотной компоновки цилиндров V-образные двигатели могут нуждаться в более эффективных системах охлаждения, что увеличивает сложность и стоимость охлаждающей системы.
- Расход топлива: В некоторых случаях V-образные двигатели могут потреблять больше топлива по сравнению с более экономичными рядными двигателями, особенно если речь идет о высокомощных версиях.
Таким образом, V-образные двигатели представляют собой интересный компромисс между мощностью, компактностью и сложностью конструкции. Их использование зависит от конкретных требований и условий эксплуатации, что делает их важным элементом в мире двигателестроения.
Применение V образных двигателей в различных отраслях
V образные двигатели нашли широкое применение в различных отраслях благодаря своим уникальным характеристикам и преимуществам. Они используются как в легковых автомобилях, так и в грузовиках, мотоциклах, авиации и даже в морской технике. Основные преимущества V образных двигателей включают компактность, высокую мощность и эффективность, а также возможность создания двигателей с большим количеством цилиндров.
В легковом автопроме V образные двигатели, особенно V6 и V8, стали стандартом для многих производителей. Они обеспечивают отличное сочетание мощности и экономичности, что делает их идеальными для спортивных и внедорожных автомобилей. Например, V8 двигатели часто используются в высокопроизводительных моделях, таких как Ford Mustang и Chevrolet Camaro, благодаря своей способности развивать значительную мощность и крутящий момент.
В грузовом транспорте V образные двигатели также играют важную роль. Двигатели V8 и V10 часто устанавливаются на грузовики и автобусы, так как они способны обеспечить необходимую мощность для перевозки тяжелых грузов. Эти двигатели обеспечивают надежную работу при высоких нагрузках и длительных пробегах, что делает их предпочтительными для коммерческого использования.
В мотоциклетной индустрии V образные двигатели, особенно V-twin, получили широкое распространение благодаря своей характерной звуковой характеристике и мощному крутящему моменту на низких оборотах. Модели, такие как Harley-Davidson, используют V-twin двигатели, что стало их фирменным знаком и привлекло множество поклонников.
Авиация также не обошлась без V образных двигателей. Они используются в некоторых легких самолетах и вертолетах, где важна высокая мощность и надежность. Например, двигатели типа V6 могут быть установлены на малых самолетах, обеспечивая необходимую тягу и маневренность.
В морской технике V образные двигатели применяются в мощных катерах и яхтах, где требуется высокая скорость и маневренность. Они обеспечивают отличные характеристики разгона и могут работать на различных режимах, что делает их идеальными для использования в водном транспорте.
-
Читайте также:
Таким образом, V образные двигатели нашли свое применение в самых различных отраслях, благодаря своей мощности, компактности и эффективности. Они продолжают развиваться и адаптироваться к современным требованиям, что делает их важным элементом в мире техники и транспорта.
Вопрос-ответ
Когда появился V-образный двигатель?
1 апреля 1932 года компания представила общественности V-образный 8-цилиндровый двигатель. Форд стал первой компанией, которой удалось выпустить монолитный 8-цилиндровый блок. Автомобили с таким двигателем надолго стали фаворитами практичных американцев.
Что такое V-образные двигатели?
V-образные двигатели, один из самых распространенных типов двигателей, имеют цилиндры, расположенные в форме буквы V, и всегда имеют четное количество цилиндров — одинаковое количество с обеих сторон буквы V. Такие двигатели обычно расположены под углом 90 градусов и, как правило, имеют 6, 8, 10 или 12 цилиндров.
Какие V-образные двигатели существуют?
В настоящее время в автомобилях чаще всего встречаются конфигурации с 6, 8, в спортивных моделях с 10 и 12 цилиндрами. В мотоциклах — с 2, 4, в спортивных моделях с 5, 6 цилиндрами. В авиационных или корабельных двигателях — с 4, 5, 10, 12 или более цилиндрами.
Советы
СОВЕТ №1
Изучите историю развития V-образных двигателей, чтобы лучше понять, как они эволюционировали с течением времени. Это поможет вам оценить их преимущества и недостатки в сравнении с другими типами двигателей.
СОВЕТ №2
Обратите внимание на различные применения V-образных двигателей в автомобилях, авиации и других отраслях. Это даст вам представление о том, как их конструкция влияет на производительность и эффективность в различных условиях.
СОВЕТ №3
Если вы планируете приобретение автомобиля с V-образным двигателем, изучите отзывы владельцев и технические характеристики. Это поможет вам сделать осознанный выбор, учитывая такие факторы, как расход топлива, мощность и надежность.
СОВЕТ №4
Не забывайте о регулярном обслуживании V-образных двигателей. Правильный уход и своевременная диагностика могут значительно продлить срок службы двигателя и улучшить его производительность.
