Электроусилитель руля (ЭУР) стал важной частью автомобилей, обеспечивая комфорт и безопасность управления. В отличие от гидравлических систем, ЭУР использует электрическую энергию для увеличения усилия на рулевом колесе, что снижает физическую нагрузку на водителя и улучшает маневренность. В этой статье мы рассмотрим устройство и принцип работы ЭУР, его преимущества и влияние на динамику вождения, что поможет лучше понять значимость этой технологии в современных автомобилях.
Устройство и принцип действия электроусилителя руля
Ключевыми элементами данной системы являются бесщеточный электродвигатель, механическая передача (сервопривод), датчики угла поворота руля и крутящего момента, а также управляющий блок. В дополнение к этому, механизм может быть оснащен датчиком скорости вращения руля. Конструкция сервопривода может различаться в зависимости от типа автомобиля.
Главным датчиком электроусилителя руля выступает датчик крутящего момента. Он состоит из торсиона, установленного в рулевом валу, на концах которого располагаются элементы, работающие по оптическому или магнитному принципу.

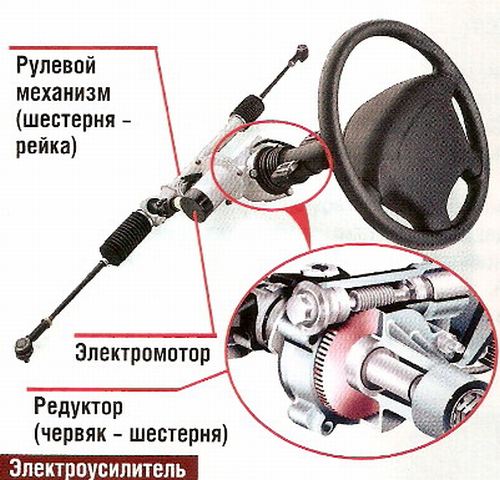

Работа электроусилителя руля осуществляется следующим образом: при повороте руля торсион закручивается с усилием, пропорциональным приложенному давлению. Уровень этого усилия определяется взаимным расположением частей датчика и передается в управляющий блок. Второй датчик фиксирует угол поворота руля и также отправляет данные в управляющий блок, куда поступают сведения о скорости автомобиля (из системы ABS) и оборотах двигателя (от контроллера). На основе собранной информации электронный блок управления рассчитывает необходимую величину вспомогательного усилия и подает на электродвигатель напряжение нужной силы и полярности. Через сервопривод электромотор перемещает рулевую рейку или вращает рулевой вал.
При движении на низкой скорости, например, во время парковки, электродвигатель работает на максимальной мощности, обеспечивая «легкий руль». На высокой скорости, когда руль поворачивается на небольшие углы, вспомогательное усилие минимально, что делает руль более «тяжелым». Электроусилитель также увеличивает реактивное усилие при повороте колес, помогая им вернуться в нейтральное положение.
Если необходимо поддерживать среднее положение колес, например, при боковых порывах ветра или неравномерном давлении в шинах, блок управления обеспечивает постоянное корректирующее усилие. В программном обеспечении системы предусмотрена компенсация отклонения переднеприводного автомобиля из-за различной длины валов привода колес.
Эксперты в области автомобильной техники отмечают, что электроусилитель руля (ЭУР) представляет собой современное решение, значительно улучшившее управление автомобилем. В отличие от гидравлических систем, ЭУР использует электрические моторы для усиления усилия, прикладываемого водителем к рулю. Это позволяет не только снизить вес конструкции, но и повысить эффективность работы системы.
Специалисты подчеркивают, что ЭУР обеспечивает более точное и отзывчивое управление, особенно на низких скоростях, что делает вождение более комфортным. Кроме того, система может адаптироваться к условиям движения, изменяя уровень усиления в зависимости от скорости автомобиля. Это обеспечивает не только удобство, но и безопасность, так как водитель получает возможность лучше контролировать машину в различных ситуациях.
Таким образом, электроусилитель руля становится неотъемлемой частью современных автомобилей, способствуя улучшению их управляемости и повышению комфорта вождения.
Читайте также:
Эксперты в области автомобилестроения отмечают, что электроусилитель руля (ЭУР) представляет собой важный элемент современных автомобилей, обеспечивающий комфортное и безопасное управление. В отличие от гидравлических систем, ЭУР использует электрические моторы для усиления усилия водителя на рулевом колесе. Это позволяет значительно снизить вес системы и повысить её эффективность.
Принцип работы ЭУР основан на использовании датчиков, которые фиксируют усилие, прикладываемое водителем. Эти данные передаются на электронный блок управления, который, в свою очередь, активирует мотор, обеспечивая необходимый уровень помощи. Такой подход не только улучшает маневренность автомобиля, но и способствует экономии топлива, так как электроусилитель работает только при необходимости.
Кроме того, эксперты подчеркивают, что ЭУР позволяет интегрировать дополнительные функции, такие как автоматическое возвращение руля в нейтральное положение или адаптивное управление в зависимости от скорости движения. Это делает вождение более безопасным и удобным, что особенно важно в условиях городского трафика.
Конструкция электроусилителя руля
Несмотря на общее устройство, конструктивно электроусилитель руля может быть выполнен различными способами в зависимости от того, на каком типе автомобилей он устанавливается.

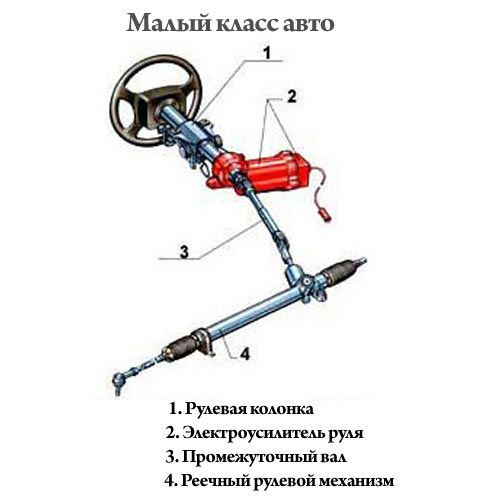

На автомобилях малого класса ЭУР устанавливается на рулевую колонку. Они не нуждаются в большом усилии на руле, поэтому электромотор и механическая передача получаются компактными и помещаются в салоне авто под рулевым колесом. Там же размещаются и датчики. В результате устройство надежно защищено от пыли, грязи и высокой температуры, царящих в подкапотном пространстве, что наилучшим образом сказывается на сроке службы.

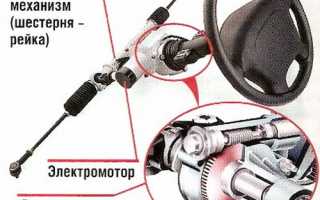

У машин среднего класса электроусилитель руля размещается на рулевой рейке, вспомогательное усилие на которую передается через шестерню.
Внедорожники и микроавтобусы, из-за большой массы, нуждаются в большом вспомогательном усилии, поэтому на них устанавливается электроусилитель руля параллельноосевой конструкции. Электродвигатель передает усилие при помощи зубчатоременной передачи и механизма «винт-гайка на циркулирующих шариках». Зубчатый ремень вращает гайку, а та, в свою очередь, через шарики перемещает рулевую рейку. Шарики циркулируют по резьбе и возвращаются по специальному каналу в гайке.
Независимо от варианта исполнения, электроусилитель руля устроен таким образом, что даже в случае его выхода из строя автомобиль останется управляемым, поскольку сохранится прямая связь рулевого вала с рейкой.
| Компонент электроусилителя руля | Функция | Возможные неисправности и их признаки |
|---|---|---|
| Датчик угла поворота рулевого колеса | Измеряет угол поворота рулевого колеса и передает данные в ЭБУ. | Неправильное определение угла поворота, затрудненное управление, непредсказуемое поведение руля. |
| Датчик скорости вращения рулевого вала | Измеряет скорость вращения рулевого вала и передает данные в ЭБУ. | Неправильное определение скорости вращения, неадекватная помощь усилителя, вибрации руля. |
| Электрический мотор | Создает крутящий момент для помощи водителю при повороте руля. | Снижение мощности усилителя, шум мотора, невозможность поворота руля. |
| Электронный блок управления (ЭБУ) | Обрабатывает сигналы от датчиков и управляет работой электродвигателя. | Неправильная работа усилителя, ошибки в работе системы, непредсказуемое поведение руля. |
| Редуктор (шестерня-рейка или червячная передача) | Передает крутящий момент от электродвигателя на рулевую рейку или рулевой механизм. | Повышенный шум, люфт в рулевом управлении, потеря управляемости. |
| Силовые провода и разъемы | Обеспечивают электропитание и передачу сигналов между компонентами системы. | Потеря питания, неисправность усилителя, прерывистая работа системы. |
| Компонент | Функция | Принцип работы |
|---|---|---|
| Электродвигатель | Создает дополнительное усилие для поворота руля | Получает электрический ток от блока управления и преобразует его в механическое вращение, которое передается на рулевой механизм. |
| Датчик крутящего момента | Измеряет усилие, приложенное водителем к рулевому колесу | Определяет степень поворота руля и усилие, с которым водитель его поворачивает, передавая эти данные в блок управления. |
| Датчик скорости автомобиля | Измеряет скорость движения автомобиля | Передает информацию о скорости в блок управления, что позволяет регулировать степень помощи усилителя в зависимости от условий движения. |
| Блок управления (ЭБУ) | Обрабатывает данные от датчиков и управляет электродвигателем | Анализирует информацию от датчиков крутящего момента и скорости, рассчитывает необходимое усилие для электродвигателя и подает на него соответствующий ток. |
| Редуктор | Передает крутящий момент от электродвигателя к рулевому механизму | Изменяет передаточное число, чтобы обеспечить оптимальное соотношение между скоростью вращения электродвигателя и усилием на рулевом механизме. |
| Рулевой механизм | Преобразует вращательное движение руля в поступательное движение рулевых тяг | Получает дополнительное усилие от электродвигателя через редуктор, облегчая поворот колес. |
Интересные факты
Вот несколько увлекательных фактов о конструкции и принципе функционирования электроусилителя руля:
- Электрический механизм: В отличие от гидравлических систем, которые используют жидкость для передачи усилия, электроусилители руля (EPS) работают на базе электрических моторов. Это позволяет значительно снизить вес системы и повысить её эффективность, так как электроусилитель активируется только по мере необходимости, что способствует экономии энергии.
- Адаптивные технологии: Современные электроусилители руля способны подстраиваться под различные условия вождения. Например, они могут изменять уровень усилия в зависимости от скорости автомобиля: на низких скоростях (например, при парковке) усилие увеличивается для облегчения маневрирования, а на высоких скоростях — уменьшается для повышения стабильности и контроля.
- Синергия с другими системами: Электроусилители руля могут быть интегрированы с другими электронными системами автомобиля, такими как системы контроля устойчивости и помощи при экстренном торможении. Это позволяет повысить общую безопасность и управляемость автомобиля, так как электроусилитель может реагировать на изменения в поведении автомобиля и корректировать усилие на руле в реальном времени.
Преимущества ЭУР перед ГУР и ЭГУР
Автомобилисты, использующие гидро- и электро-гидроусилители, сталкиваются с рядом недостатков:
- удерживать колеса в крайних положениях можно не более пяти секунд, иначе перегревается масло и выходит из строя ГУР;
- требуется регулярное обслуживание: следить за уровнем масла, периодически его заменять, контролировать состояние приводов, шлангов и насоса;
- часть мощности двигателя расходуется на работу ГУР;
- устройство функционирует в одном режиме, независимо от условий движения;
- на высоких скоростях снижается информативность руля (частично устранено с помощью рулевой рейки с переменным передаточным отношением).
Электроусилитель руля отличается надежностью, экономичностью и компактностью. Его работа основана на электромоторе, что упрощает устройство. Электроусилитель не зависит от силового агрегата и активируется только при вращении руля, что позволяет сэкономить от 0,4 до 0,8 литра топлива в зависимости от стиля вождения и дорожных условий. Хотя электроусилитель не требует обслуживания, при поломке необходимо заменять неисправные узлы целиком, что увеличивает стоимость ремонта.
-
Читайте также:
Ключевое достоинство электроусилителя руля — возможность регулировки вспомогательного усилия в зависимости от условий движения. Это обеспечивает более точное управление на высоких скоростях и облегчает управление на малых. Одна и та же модель может использоваться на различных автомобилях, достаточно изменить настройки электронного блока управления.
Недостатки и ограничения электроусилителя руля
Несмотря на множество плюсов, электроусилители руля (ЭУР) имеют свои недостатки и ограничения, которые могут повлиять на выбор системы управления автомобилем. Одним из главных минусов является зависимость от электроники. При возникновении сбоя в электронных компонентах или программном обеспечении система может перестать функционировать, что приведет к утрате усиления и усложнению управления автомобилем. Это особенно критично на высокой скорости или при выполнении маневров.
Еще одним ограничением является необходимость наличия источника питания. Электроусилители требуют энергии от аккумулятора автомобиля, что может стать проблемой в случае его разряда. В отличие от гидравлических систем, которые могут работать даже без электричества, ЭУР полностью зависит от электрической сети автомобиля.
Кроме того, электроусилители руля могут демонстрировать меньшую эффективность при низких температурах. В холодную погоду электроника может функционировать медленнее, что может привести к снижению отзывчивости системы. Это особенно заметно в зимний период, когда водителю требуется более точное управление.
Также стоит отметить, что электроусилители руля могут быть менее информативными по сравнению с гидравлическими системами. Водители часто отмечают, что ЭУР не передает такой же уровень обратной связи, как традиционные гидравлические системы. Это может создать ощущение недостатка контроля над автомобилем, особенно на высоких скоростях или в сложных дорожных условиях.
Наконец, стоимость электроусилителей руля может быть выше, чем у традиционных систем. Это связано с более сложной конструкцией и необходимостью использования высококачественных электронных компонентов. В результате, замена или ремонт ЭУР может обойтись владельцу автомобиля значительно дороже, чем аналогичные процедуры для гидравлических систем.
Будущее электроусилителей руля: тенденции и инновации
С развитием технологий и увеличением требований к безопасности и комфорту вождения, электроусилители руля (ЭУР) продолжают эволюционировать. В последние годы наблюдается ряд тенденций и инноваций, которые формируют будущее этой важной системы управления автомобилем.
Одной из ключевых тенденций является интеграция электроусилителей руля с системами помощи водителю, такими как адаптивный круиз-контроль и системы предотвращения столкновений. Это позволяет создать более безопасные и комфортные условия для вождения, так как ЭУР может автоматически регулировать усилие на руле в зависимости от дорожных условий и поведения автомобиля. Например, при активном круиз-контроле система может уменьшать усилие на руле, когда автомобиль движется по прямой, и увеличивать его при необходимости маневрирования.
Кроме того, в последние годы наблюдается рост интереса к использованию искусственного интеллекта (ИИ) в электроусилителях руля. ИИ может анализировать данные о поведении водителя и условиях на дороге, чтобы адаптировать работу ЭУР в реальном времени. Это может включать в себя изменение чувствительности руля в зависимости от скорости, а также предоставление обратной связи водителю для улучшения взаимодействия с автомобилем.
-
Читайте также:
Еще одной важной инновацией является использование новых материалов и технологий производства. Современные электроусилители руля становятся легче и компактнее, что способствует снижению общего веса автомобиля и, как следствие, улучшению его топливной эффективности. Например, применение композитных материалов и новых сплавов позволяет создавать более прочные и легкие компоненты, что также положительно сказывается на надежности и долговечности системы.
Также стоит отметить, что с увеличением популярности электромобилей и гибридных автомобилей, электроусилители руля становятся неотъемлемой частью их конструкции. В таких автомобилях ЭУР может работать от батареи, что позволяет снизить потребление энергии и увеличить запас хода. Разработка более эффективных и экономичных ЭУР становится приоритетом для производителей, стремящихся улучшить характеристики своих электромобилей.
В заключение, будущее электроусилителей руля обещает быть ярким и многообещающим. Инновации в области технологий, материалов и интеграции с системами помощи водителю открывают новые горизонты для повышения безопасности, комфорта и эффективности вождения. С каждым годом ЭУР становятся все более важным элементом современных автомобилей, и их развитие будет продолжаться в соответствии с требованиями времени и потребностями водителей.
Вопрос-ответ
В чем особенность электроусилителя руля?
Усилитель руля снижает усилие, необходимое для поворота рулевого колеса, что значительно облегчает управление автомобилем. Достоинствами электроусилителя руля являются простота конструкции и установки, а также лёгкость в обслуживании.
Можно ли крутить руль на месте с электроусилителем?
Если же автомобиль оборудован электроусилителем руля, либо у рулевого механизма вообще нет никакого усилителя, все вышесказанное не грозит никакими последствиями. Крутить руль до упора и удерживать его в крайнем положении можно сколько угодно.
Советы
СОВЕТ №1
Изучите основные компоненты электроусилителя руля, такие как датчики, мотор и блок управления. Понимание их функций поможет вам лучше разобраться в принципе работы системы и выявлять возможные неисправности.
СОВЕТ №2
Регулярно проверяйте уровень жидкости в системе, если ваш автомобиль оборудован гидроусилителем. Это поможет избежать перегрева и повреждения электроусилителя, что может привести к дорогостоящему ремонту.
СОВЕТ №3
Обратите внимание на изменения в работе руля, такие как скрип или затрудненное вращение. Эти симптомы могут указывать на проблемы с электроусилителем, и их раннее обнаружение поможет избежать серьезных поломок.
СОВЕТ №4
При замене электроусилителя руля выбирайте только качественные запчасти от проверенных производителей. Это обеспечит надежность и долговечность работы системы, а также повысит безопасность на дороге.
