Рулевое управление — ключевой элемент автомобиля, обеспечивающий безопасность и маневренность. В статье рассмотрим основные устройства рулевого управления, а также червячный и реечный механизмы, которые передают усилие от руля к колесам. Понимание работы этих механизмов поможет лучше ориентироваться в устройстве автомобиля и повысит безопасность его эксплуатации.
Общее устройство и принцип работы
Общее устройство системы рулевого управления, несмотря на множество элементов, выглядит достаточно просто и эффективно. Эффективность данной конструкции подтверждается тем, что на протяжении многих лет рулевое управление не претерпело значительных изменений. В его основе лежат три ключевые подсистемы:
- Рулевая колонка — передает вращательное движение от руля.
- Рулевой механизм — преобразует вращение руля в линейные движения элементов привода.
- Рулевой привод — передает управляющие сигналы на поворотные колеса.
Помимо основных подсистем, крупные грузовые автомобили и современные легковые машины оборудованы усилителями руля, которые уменьшают усилие при управлении.

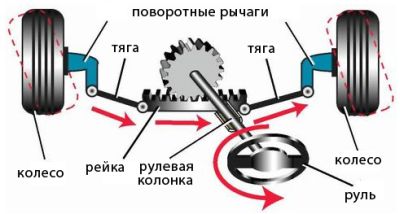

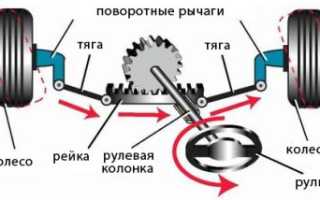

Схема рулевого управления проста и эффективна. Рулевое колесо, знакомое каждому водителю, выполняет вращательные движения в нужном направлении. Эти движения передаются через рулевой вал на рулевой механизм, где крутящий момент преобразуется в плоскостные перемещения. Эти перемещения через привод передают углы поворота на управляющие колеса. Пневматические, гидравлические и электрические усилители облегчают вращение руля, что делает управление автомобилем более комфортным. Это основной принцип работы рулевого управления автомобиля.
Эксперты в области автомобильной техники подчеркивают, что выбор между червячным и реечным механизмами рулевого управления зависит от множества факторов, включая тип автомобиля и его назначение. Червячный механизм, благодаря своей конструкции, обеспечивает высокую степень передачи усилия и компактность, что делает его идеальным для малогабаритных автомобилей и легких грузовиков. Однако он может иметь недостатки, такие как повышенное трение и износ. В то же время реечный механизм отличается большей отзывчивостью и точностью управления, что особенно важно для спортивных автомобилей. Специалисты отмечают, что реечные системы также легче поддаются модернизации и обеспечивают более прямую связь между водителем и дорогой. В конечном итоге, выбор механизма должен основываться на конкретных требованиях к управляемости и комфорту вождения.
Эксперты в области автомобильной техники отмечают, что рулевое управление является ключевым элементом, обеспечивающим безопасность и управляемость транспортного средства. Червячный механизм, благодаря своей конструкции, обеспечивает высокую степень преобразования усилия, что делает его идеальным для легковых автомобилей. Он отличается компактностью и надежностью, однако может иметь недостатки в виде повышенного износа и необходимости регулярного обслуживания. В то же время реечный механизм, который становится все более популярным, предлагает более прямую передачу усилия и лучшую отзывчивость. Он обеспечивает более точное управление и меньшую вероятность люфта в рулевом колесе. Однако реечные системы могут быть более чувствительными к повреждениям и требуют качественного производства. В целом, выбор между этими механизмами зависит от требований к автомобилю и предпочтений водителя.
Рулевая колонка
Схема рулевого управления обязательно включает в себя колонку, которая состоит из следующих деталей и узлов:
- руля (или рулевого колеса);
- вала (или валов) колонки;
- кожуха (трубы) колонки с подшипниками, предназначенными для вращения вала (валов);
- крепежных элементов для обеспечения неподвижности и устойчивости конструкции.
Схема действия колонки заключается в приложении водительского усилия на рулевое колесо и последующей передаче направленно-вращательных движений руля всей системе, если водитель желает изменить режим движения автомобиля.
| Характеристика | Червячный механизм | Реечный механизм |
|---|---|---|
| Принцип действия | Вращение червяка преобразуется во вращение винта, соединенного с валом рулевого управления. | Вращение рулевого колеса преобразуется в поступательное движение рейки, соединенной с валом рулевого управления. |
| Передаточное отношение | Высокое | Низкое |
| Усилие на руле | Легкое вращение руля, но меньшая чувствительность | Большее усилие на руле, но большая чувствительность |
| Количество оборотов руля от упора до упора | Большое | Малое |
| Эффективность | Низкая (большие потери на трение) | Высокая (меньшие потери на трение) |
| Надежность | Высокая (простота конструкции) | Средняя (более сложная конструкция, подвержена износу) |
| Самоблокировка | Присутствует (червяк не может вращать винт под действием нагрузки) | Отсутствует (требуется дополнительное устройство для самоблокировки) |
| Применение | Легковые автомобили (ранние модели), грузовики, спецтехника | Легковые автомобили (современные модели), грузовики (некоторые модели) |
| Стоимость | Обычно ниже | Обычно выше |
| Ремонтопригодность | Высокая | Средняя |
Интересные факты
Вот несколько увлекательных фактов о рулевом управлении и механизмах, таких как червячный и реечный:
-
Червячный механизм: Червячные передачи находят широкое применение в рулевых системах автомобилей благодаря своей способности обеспечивать значительное снижение скорости. Это позволяет преобразовывать большое вращательное движение в более компактное, что делает управление автомобилем легким, даже если он имеет внушительный вес. Однако стоит отметить, что одним из недостатков червячного механизма является его меньшая эффективность из-за трения, что может приводить к потерям энергии.
-
Реечный механизм: Реечные рулевые системы, как правило, обеспечивают более прямую и отзывчивую связь между рулем и колесами автомобиля. Они функционируют на основе зубчатой рейки и шестерни, что позволяет передавать движение более эффективно и с меньшими потерями. Благодаря этому реечные механизмы стали популярными в современных автомобилях, так как они обеспечивают лучшее управление и повышают уровень безопасности.
-
Историческая эволюция: Первые рулевые механизмы, применявшиеся в автомобилях, были довольно простыми и часто основывались на принципах, использовавшихся в морских судах. С развитием технологий и увеличением скорости автомобилей рулевые системы претерпели значительные изменения, и червячные и реечные механизмы стали стандартом благодаря своей надежности и эффективности. Интересно, что современные системы управления также включают электронные компоненты, что позволяет реализовать такие функции, как автоматическое управление и адаптивное рулевое управление.
Рулевой механизм
Рулевой механизм автомобиля преобразует вращение рулевой колонки в линейные движения рулевого привода, позволяя поворотам руля приводить в движение колеса.
Читайте также:
Существует два основных типа рулевых механизмов — червячный и реечный, различающиеся методами преобразования крутящего момента.
Червячный рулевой механизм включает:
- элементы «червяк-ролик»;
- картер для этой пары;
- рулевую сошку.
Картер — закрытый корпус с смазочными материалами, в котором червяк и ролик находятся в зацеплении. Вращение червяка вызывает движение ролика по зубьям, что передает линейные движения на рулевую сошку и далее на колеса. Червячный механизм широко используется в отечественном автомобилестроении, особенно в заднеприводных автомобилях ВАЗ, «Москвич» и ГАЗ, а также в грузовых автомобилях.

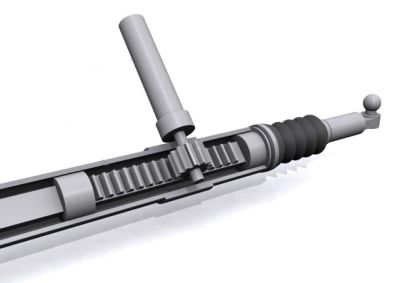

Реечный рулевой механизм более современный и удобный, оптимален для ремонта и безопасности. Он состоит из:
- элементов «шестерня-рейка»;
- корпуса реечного механизма для крепления и защиты деталей.
При повороте руля шестерня, соединенная с колонкой, вращается, передавая движение рейке, которая перемещается в горизонтальной плоскости. Эти движения передаются через рулевые тяги на колеса. Реечный механизм отличается простотой и эффективностью.
Таким образом, реечный и червячный рулевые механизмы являются ключевыми подсистемами рулевого управления автомобиля.
Особенности привода
Привод системы управления отвечает за передачу линейных движений рулевого механизма на поворотные колеса. Существует два основных типа привода, выбор которых зависит от используемого рулевого механизма в автомобиле. В результате выделяют:
- привод, совместимый с червячным механизмом;
- привод, предназначенный для реечного механизма.
Хотя принцип работы обоих типов привода схож, их конструкция, основные компоненты и комплектация значительно различаются.
-
Читайте также:
«Червячный» привод включает в себя:
- две боковые тяги (правую и левую) и одну центральную;
- маятниковый рычаг;
- два поворотных рычага колес (правый и левый).
Каждая тяга оснащена шарнирами («шаровыми»), что позволяет деталям привода свободно двигаться и вращаться в различных плоскостях.
«Реечный» привод состоит лишь из двух тяговых элементов (правой и левой), которые также имеют наконечники с шарнирными конструкциями («шаровыми»), обеспечивающими свободное движение деталей привода и подвески автомобиля.
Усилитель руля

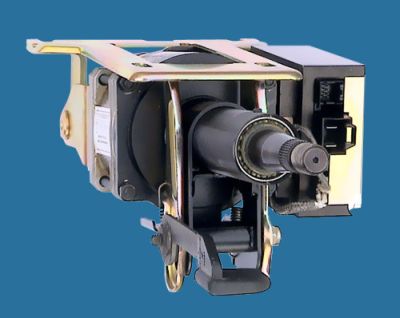

Современные автомобили оснащены усилителем рулевого управления, который облегчает усилия водителя при повороте руля.
Существует несколько типов усилителей руля:
- Пневматический (использует сжатый воздух);
- Гидравлический (основан на изменении давления жидкости);
- Электрический (работает на основе электрического двигателя);
- Электрогидравлический (комбинирует оба принципа);
- Механический (имеет увеличенное передаточное отношение).
Системы усиления изначально применялись в крупногабаритной технике, где физической силы водителя недостаточно для маневров. В легковых автомобилях они повышают комфорт вождения.
Основы эксплуатации системы управления
В процессе использования автомобиля некоторые элементы и механизмы, входящие в систему рулевого управления, со временем начинают изнашиваться. Это особенно актуально при движении по плохим дорогам. В значительной степени на износ системы влияет недостаточное внимание водителя к профилактике поломок, а также низкое качество запасных частей и комплектующих. Не последнюю роль в этом процессе играет и недостаточная квалификация специалистов, которым водитель доверяет обслуживание своего автомобиля.
Значение системы управления автомобилем связано с требованиями общей безопасности на дорогах. Согласно нормам «Основных положений по допуску ТС к эксплуатации…» и пункту 2.3.1 Правил дорожного движения, строго запрещается движение (даже до автосервиса или места парковки) на транспортном средстве, если в системе рулевого управления имеются неисправности. К таким неисправностям относятся:
- превышение допустимого свободного хода (люфта) руля (10 градусов для легковых автомобилей, 25 — для грузовых, 20 — для автобусов);
- перемещение деталей и узлов системы управления, не предусмотренное производителем;
- наличие незакрепленных резьбовых соединений;
- неправильная работа усилителя рулевого управления.
Тем не менее, этот список неисправностей не является исчерпывающим. Существуют и другие распространенные проблемы системы:
-
Читайте также:
- тугое вращение или заедание руля;
- стук или биение, передающиеся в руль;
- утечки в системе и другие.
Эти неисправности могут считаться допустимыми при эксплуатации автомобиля, если они не приводят к вышеупомянутым проблемам системы.
В заключение, рулевое управление представляет собой одну из ключевых частей конструкции современного автомобиля. Оно требует постоянного контроля за своим состоянием и регулярного, качественного технического обслуживания.
Проблемы и неисправности рулевого управления
Рулевое управление является одной из ключевых систем автомобиля, обеспечивающей безопасность и управляемость транспортного средства. Однако, как и любая другая механическая система, оно подвержено различным проблемам и неисправностям, которые могут негативно сказаться на его работе и, соответственно, на безопасности движения.
Одной из наиболее распространенных проблем является износ деталей рулевого управления. Червячные и реечные механизмы, используемые в рулевых системах, могут со временем терять свою эффективность из-за трения и механического износа. В случае червячного механизма, износ может привести к увеличению люфта в рулевом колесе, что затрудняет управление автомобилем и может привести к его неустойчивости на дороге.
Не менее важной проблемой является утечка жидкости в гидравлических системах рулевого управления. Гидравлические системы, использующие насос для создания давления, могут страдать от утечек в шлангах, соединениях или самом насосе. Это приводит к снижению давления в системе, что делает рулевое управление менее отзывчивым и увеличивает усилие, необходимое для поворота руля.
Также стоит отметить проблемы, связанные с неправильной регулировкой углов установки колес. Неправильные углы могут вызвать неравномерный износ шин, ухудшение управляемости и даже повреждение компонентов рулевого управления. Регулярная проверка и корректировка углов установки колес являются важными мерами для предотвращения таких проблем.
Другой распространенной неисправностью является повреждение или износ шаровых опор и рулевых тяг. Эти компоненты обеспечивают связь между рулевым механизмом и колесами, и их износ может привести к появлению стуков и люфта в рулевом управлении. Важно регулярно проверять состояние этих деталей и при необходимости производить их замену.
Наконец, стоит упомянуть о проблемах, связанных с электроусилителями рулевого управления. В современных автомобилях все чаще используются электрические системы, которые могут страдать от неисправностей в электронике или проводке. Такие проблемы могут проявляться в виде неравномерного усилия на руле или полной потери управления.
Для обеспечения безопасной и надежной работы рулевого управления необходимо регулярно проводить техническое обслуживание, включая проверку всех компонентов системы, их смазку и замену изношенных деталей. Это поможет избежать серьезных неисправностей и продлить срок службы рулевого управления.
Сравнение червячного и реечного механизмов
Рулевое управление автомобиля является одной из ключевых систем, обеспечивающих безопасность и управляемость транспортного средства. В современных автомобилях широко используются два основных типа механизмов рулевого управления: червячный и реечный. Каждый из этих механизмов имеет свои особенности, преимущества и недостатки, которые определяют их применение в различных типах автомобилей.
Червячный механизм представляет собой систему, в которой червяк (винтовая передача) взаимодействует с зубчатым колесом. При повороте руля червяк вращается, что приводит в движение зубчатое колесо, которое, в свою очередь, передает усилие на колеса автомобиля. Основными преимуществами червячного механизма являются:
- Компактность: Червячные передачи занимают меньше места, что позволяет использовать их в ограниченных пространствах.
- Высокий коэффициент редукции: Червячные механизмы обеспечивают значительное уменьшение скорости вращения, что позволяет легче управлять автомобилем.
- Самозатягивающийся эффект: Червячный механизм может предотвращать самопроизвольное движение руля, что повышает безопасность.
Однако у червячного механизма есть и недостатки. Основным из них является высокий уровень трения, что приводит к быстрому износу деталей и необходимости регулярного обслуживания. Кроме того, червячные механизмы имеют ограниченную эффективность передачи усилия, что может негативно сказаться на отклике рулевого управления.
Реечный механизм работает по принципу преобразования вращательного движения руля в линейное движение через зубчатую рейку. При повороте руля зубья рейки взаимодействуют с зубьями шестерни, что приводит в движение колеса. Преимущества реечного механизма включают:
- Низкий уровень трения: Реечные механизмы имеют меньше движущихся частей, что снижает износ и необходимость в частом обслуживании.
- Высокая эффективность: Реечные механизмы обеспечивают более прямую передачу усилия, что улучшает отклик рулевого управления и делает его более точным.
- Легкость в управлении: Реечные механизмы обеспечивают более легкое и быстрое управление, что особенно важно для спортивных автомобилей.
Тем не менее, реечные механизмы также имеют свои недостатки. Они могут занимать больше пространства, чем червячные, и не всегда обеспечивают такой же уровень самозатягивания, что может привести к необходимости установки дополнительных систем для повышения безопасности.
В заключение, выбор между червячным и реечным механизмами рулевого управления зависит от множества факторов, включая тип автомобиля, его назначение и требования к управляемости. Червячные механизмы чаще используются в легковых автомобилях и внедорожниках, где важна компактность и безопасность, в то время как реечные механизмы находят применение в спортивных и высокопроизводительных автомобилях, где критически важна точность и отзывчивость управления.
Вопрос-ответ
Как устроен червячный рулевой механизм?
Червячный механизм. Устройство имеет глобоидного червяка, его переменный диаметр увеличивается ближе к краям, но уменьшается к середине. В механизме также находится ролик или сектор с зубьями. Червяк объединяется с рулевым валом. Сектор с зубьями или ролик крепко связаны с сошкой и фиксируются с рулевыми тягами.
Устройство реечного рулевого механизма?
Реечный рулевой механизм включает шестерню и рулевую рейку. Шестерня устанавливается на валу рулевого колеса и находится в постоянном зацеплении с рулевой (зубчатой) рейкой. В отличие от предыдущего узла, это устройство применимо на транспортных средствах с независимой подвеской управляемых колес.
Как устроено рулевое управление?
Как работает рулевое управление? Каждое управляемое колесо устанавливается на поворотный кулак, который соединен с передней осью шкворнем, неподвижно прикрепленным к оси. Когда рулевое колесо вращается, усилие передается на поворотные кулаки с помощью тяг и рычагов.
Что такое червячная передача рулевого управления?
Червячный рулевой механизм — одно из классических решений, которое было особо популярным во второй половине прошлого века. Механизм представляет собой передачу из глобоидного червяка (он имеет переменный диаметр, который уменьшается к середине и увеличивается к краям) и ролика либо сектора с зубьями.
Советы
СОВЕТ №1
Изучите основные принципы работы рулевого управления. Понимание того, как функционируют червячные и реечные механизмы, поможет вам лучше ориентироваться в их преимуществах и недостатках, а также в том, как они влияют на управляемость автомобиля.
СОВЕТ №2
Обратите внимание на регулярное обслуживание рулевого управления. Проверяйте уровень жидкости в системе, состояние рулевых тяг и наконечников, а также следите за износом деталей. Это поможет избежать серьезных поломок и обеспечит безопасность на дороге.
СОВЕТ №3
При выборе автомобиля учитывайте тип рулевого механизма. Червячные механизмы обеспечивают большую точность и устойчивость на высоких скоростях, в то время как реечные механизмы могут предложить более легкое и быстрое управление. Выбор зависит от ваших предпочтений и стиля вождения.
СОВЕТ №4
Если вы планируете тюнинг или замену рулевого механизма, проконсультируйтесь с профессионалами. Неправильная установка или выбор неподходящего механизма могут негативно сказаться на управляемости и безопасности автомобиля.
