Схема предохранителей акура рдх 2007
Схемы блоков предохранителей (расположение, функции, назначение) в салоне и моторном отсеке Acura RDX (2007, 2008, 2009, 2010, 2011, 2012).
Проверка и замена предохранителей
Если что-то электрическое в вашем автомобиле перестало работать, сначала проверьте предохранитель. Определите по таблице или схеме на крышке блока предохранителей, какой предохранитель или предохранители управляют этим устройством. Сначала проверьте эти предохранители, но проверьте все предохранители, прежде чем решить, что причиной является перегоревший предохранитель. Замените перегоревшие предохранители и проверьте, работает ли устройство.
- Поверните ключ зажигания в положение LOCK (0). Убедитесь, что фары и все другие аксессуары выключены.
- (Блок предохранителей под капотом) Снимите крышку с блока предохранителей.
- Проверьте каждый из больших предохранителей в блоке предохранителей под капотом, посмотрев через боковое окно на провод внутри. Удалите винты с помощью отвертки с крестообразным шлицем.
- Проверьте меньшие предохранители в блоках предохранителей под капотом и все предохранители во внутреннем блоке предохранителей, вытащив каждый из них с помощью съемника предохранителей, находящегося в основном блоке предохранителей под капотом.
- Если сменный предохранитель того же номинала перегорит за короткое время, вероятно, в вашем автомобиле есть серьезная проблема с электричеством. Оставьте перегоревший предохранитель в этой цепи и обратитесь к квалифицированному специалисту для проверки вашего автомобиля.
Заметка
Замена предохранителя на предохранитель с более высоким номиналом значительно увеличивает шансы повредить электрическую систему. Если у вас нет запасного предохранителя с номиналом, подходящим для схемы, установите предохранитель с более низким номиналом.

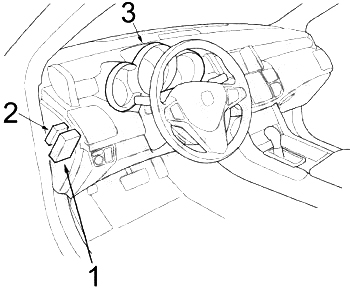

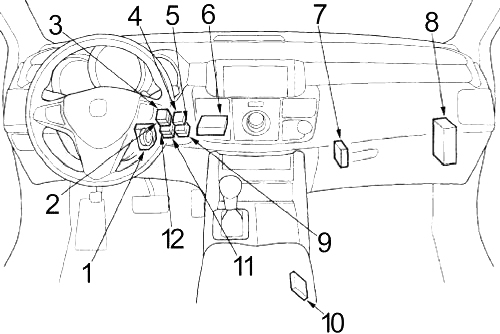

Пассажирское отделение
- Блок предохранителей
- Блок управления зеркалом с электроприводом
- Модуль управления манометром
- Иммобилайзер-Блок управления без ключа
- Разъем питания для аксессуаров на передней панели
- Разъем питания для аксессуаров консоли
- Реле противотуманных фар
- Реле подогревателя сиденья водителя (высокий)
- Блок управления системой контроля давления в шинах (TPMS)
- Блок климат-контроля
- Блок управления AcuraLink (приемник XM)
- Реле обогревателя сиденья переднего пассажира (высокий)
- Блок управления громкой связью
- Реле обогревателя сиденья переднего пассажира (низкий уровень)
- Реле обогрева сиденья водителя (низкий уровень)
Схема блока предохранителей в салоне
Блок предохранителей в салоне находится слева внизу со стороны водителя.

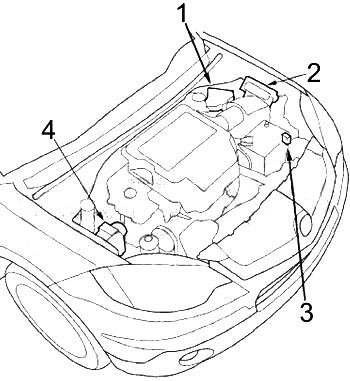

Моторного отсека
- Блок предохранителей
- Модуль управления трансмиссией (PCM)
- Блок реле
- Блок управления модулятором VSA
Схема блока предохранителей в первичном отсеке двигателя
Главный блок предохранителей под капотом находится в моторном отсеке со стороны водителя. Чтобы открыть его, нажмите на вкладки.
Читайте также:
| № | А | Защищенный компонент |
|---|---|---|
| 1 | 100 | Генератор, датчик электрической нагрузки (ELD), предохранители (моторный отсек): 6, 7, 8, 9, 19, 20, 21,22, 23 и многофункциональные предохранители 2, 4 |
| 30 | Реле полного привода Super Handling (SH-AWD) | |
| 2 | 80 | Предохранители (моторный отсек): 5, 6, 7, 27, 28, 29, 31 |
| 50 | Замок зажигания. Реле отключения стартера | |
| 3 | 20 | Блок управления-модулятора VSA |
| 40 | Блок управления-модулятора VSA | |
| 4 | 50 | Предохранители (моторный отсек): 18, 19, 20, 21 |
| 40 | Реле электрического стеклоподъемника, предохранители (моторный отсек): 24, 25, 26, 30, 32, 33 | |
| 5 | 30 | 2009-2012: Предохранитель: 32 |
| 6 | 30 | Двигатель вентилятора радиатора |
| 7 | 30 | Двигатель вентилятора конденсатора кондиционера |
| 8 | 30 | Обогрев заднего стекла |
| 9 | 40 | Двигатель вентилятора |
| 10 | 15 | Сигналы поворота / предупреждающие огни, мультиплексный интегрированный блок управления (MICU) |
| 11 | 15 | Подреле PGM-FI, клапан продувки адсорбера системы контроля выбросов паров топлива (EVAP), запорный клапан вентиляции адсорбера системы контроля выбросов паров топлива (EVAP), датчик соотношения воздух-топливо (A / F). Предохранитель (моторный отсек): 15 |
| 12 | 15 | Стоп-сигналы, гудки, мультиплексный интегрированный блок управления (MICU) |
| 13 | 20 | Блок управления сиденьем с электроприводом |
| 14 | 20 | Блок управления сиденьем с электроприводом |
| 15 | 7,5 | Реле вентилятора радиатора |
| 16 | 20 | Переключатель регулировки сиденья переднего пассажира с электроприводом |
| 17 | 15 | Электрический вакуумный насос |
| 18 | 15 | Реле катушки зажигания, катушки зажигания |
| 19 | 15 | Датчик положения коленчатого вала (CKP), датчик B положения распределительного вала (CMP), модуль управления трансмиссией (PCM), управляющее реле электронной системы управления дроссельной заслонкой (ETCS), форсунки, главное реле 1 PGM-FI (Fl MAIN), главное реле PGM-FI 2 (топливный насос), разъем канала передачи данных |
| 20 | 7,5 | Муфта компрессора кондиционера |
| 21 год | 15 | Реле управления электронной системой управления дроссельной заслонкой (ETCS) |
| 22 | 7,5 | Блок управления зеркалами с электроприводом (2007), передние индивидуальные фонари карты, потолочный свет, освещение косметического зеркала, подсветка дверей, освещение ключа зажигания, освещение багажного отделения, освещение блока HomeLink |
| 23 | 10 | Модуль управления приборами, блок навигации, блок навигационного дисплея, блок управления AcuraLink, аудиосистема, мультиплексный интегрированный блок управления (MICU), блок управления HandsFreeLink, переключатель памяти положения водителя, блок управления иммобилайзером-бесключевым устройством, блок управления зеркалом с электроприводом, блок управления сиденьем с электроприводом |
| Реле | ||
| R1 | Вентилятор конденсатора кондиционера | |
| R2 | Вентилятор радиатора | |
| R3 | Управление вентилятором | |
| R4 | Электронная система управления дроссельной заслонкой (ETCS) | |
| R5 | Двигатель вентилятора | |
| R6 | Электродвигатель стеклоочистителя заднего стекла | |
| R7 | PGM-FI Main (№1) | |
| R8 | Обогрев заднего стекла | |
| R9 | Подпрограмма PGM-FI (№2) | |
| R10 | Муфта компрессора кондиционера | |
| R11 | Катушка зажигания |
Схема блока предохранителей в вторичном моторном отсеке (блок реле)

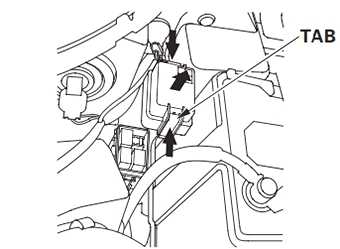

Блок вторичных предохранителей под капотом находится рядом с аккумулятором. Чтобы открыть его, нажмите на вкладки.
Схемы блоков предохранителей (расположение, функции, назначение) в салоне и моторном отсеке Acura Vigor (1992, 1993, 1994). Проверка и замена предохранителей Электрические цепи в автомобиле защищены от короткого замыкания…
Схемы блоков предохранителей (расположение, функции, назначение) в салоне и моторном отсеке Acura Vigor (1992, 1993, 1994). Проверка и замена предохранителей Электрические цепи в автомобиле защищены от короткого замыкания…
Схемы блоков предохранителей (расположение, расположение, функции, назначение) в салоне и моторном отсеке Acura TSX (CU2; 2009, 2010, 2011, 2012, 2013, 2014). Проверка и замена предохранителей Если какие-либо электрические…
- Читайте также:
Схемы блоков предохранителей (расположение, расположение, функции, назначение) в салоне и моторном отсеке Acura TSX (CL9; 2004, 2005, 2006, 2007, 2008). Проверка и замена предохранителей Если что-то электрическое в…
Схемы блоков предохранителей (расположение, расположение, функции, назначение) в салоне и моторном отсеке Acura TL (UA8 / UA9; 2009, 2010, 2011, 2012, 2013, 2014). Проверка и замена предохранителей Если…
Схемы блоков предохранителей (расположение, расположение, функции, назначение) в салоне и моторном отсеке Acura TL (UA6 / UA7; 2004, 2005, 2006, 2007, 2008). Проверка и замена предохранителей Если что-то…
хемы блоков предохранителей (расположение, расположение, функции, назначение) в салоне и моторном отсеке Acura TL (1999, 2000, 2001, 2002, 2003). Проверка и замена предохранителей Если что-то электрическое в вашем…
Схема блока предохранителей (расположение, функции, назначение) в салоне и моторном отсеке Acura TL (1995, 1996, 1997, 1998). Проверка и замена предохранителей Предохранители защищают электрические системы автомобиля от…
-
Читайте также:
Схемы (расположение, функции, назначение) блоков предохранителей в салоне и моторном отсеке Acura RL (KB1 / KB2; 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012). Проверка и замена предохранителей…
Схемы блоков предохранителей (расположение, функции, назначение) в салоне и моторном отсеке Acura RDX (2007, 2008, 2009, 2010, 2011, 2012). Проверка и замена предохранителей Если что-то электрическое в вашем…
В этой статье мы рассмотрим Acura RDX (TB3 / TB4) второго поколения, выпускавшиеся с 2013 по 2018 год. Здесь вы найдете схемы блоков предохранителей Acura RDX 2013, 2014, 2015, 2016, 2017 и 2018 , получите информацию о расположение панелей предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей

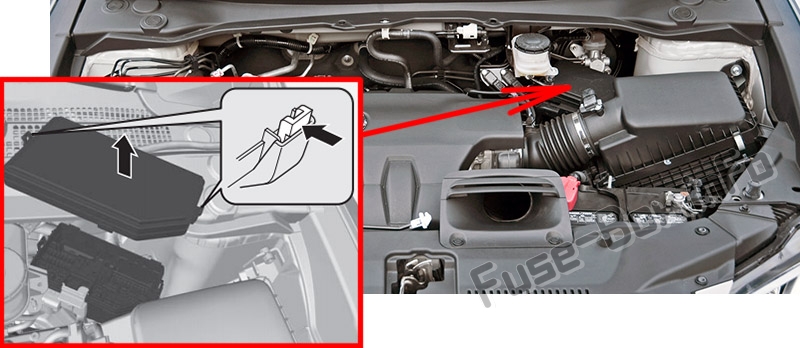

Моторного отсека
Нажмите на выступы, чтобы открыть коробку.
Расположение предохранителей показано на крышке блока предохранителей.

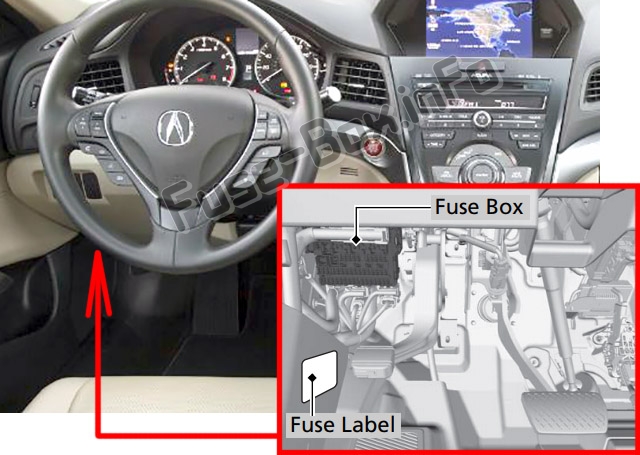

Пассажирский салон
-
Читайте также:
Находится под приборной панелью.
Расположение предохранителей указано на этикетке на боковой панели.
2013, 2014, 2015
Моторного отсека
Назначение предохранителей в моторном отсеке (2013, 2014, 2015)
| № | Цепь защищена | Амперы |
|---|---|---|
| 1 | EPS | 70 А |
| 1 | Электродвигатель задней двери с электроприводом (доступен не во всех моделях) | (40 А) |
| 1 | ABS / VSA FSR | 20 А |
| 1 | Двигатель ABS / VSA | 40 А |
| 1 | E-DPS | 30 А |
| 1 | Главный предохранитель | 120 А |
| 2 | ST CUT | 50 А |
| 2 | Блок предохранителей, главный 1 | 60 А |
| 2 | Блок предохранителей, главный 2 | 60 А |
| 2 | IG Main | 50 А |
| 2 | Электродвигатель вспомогательного вентилятора омывателя фар | (30 А) 30 А |
| 2 | Задний обогреватель | 40 А |
| 2 | Двигатель главного вентилятора | 30 А |
| 2 | Фара Основная | 30 А |
| 2 | Воздуходувка | 40 А |
| 3 | Подвижное сиденье водителя с электроприводом | 20 А |
| 3 | Откидывающееся сиденье водителя с электроприводом | 20 А |
| 3 | Раздвижное пассажирское сиденье с электроприводом | 20 А |
| 3 | Откидывающееся сиденье пассажира с электроприводом | 20 А |
| 4 | – | – |
| 5 | Предохранитель диагностики STR | 7,5 А |
| 6 | – | – |
| 7 | – | – |
| 8 | – | |
| 9 | – | – |
| 10 | – | – |
| 11 | Уровень масла | 7,5 А |
| 12 | Противотуманные фары (доступны не во всех моделях) | (20 А) |
| 13 | Доводчик задней двери с электроприводом (доступен не во всех моделях) | (20 А) |
| 14 | Опасность | 10 А |
| 15 | IGP2 | 15 А |
| 16 | Катушка IG | 15 А |
| 17 | Стоп | 10 А |
| 18 | Рог | 10 А |
| 19 | ACM | 10 А |
| 20 | Ближний свет правой фары (модели с галогенными лампами ближнего света) | 10А |
| 20 | Ближний свет правой фары (модели с лампами с высоковольтной газоразрядной трубкой) | 15А |
| 21 год | луковицы) | 7,5 А |
| 22 | DBW | 15 А |
| 23 | Ближний свет левой фары (модели с галогенными лампами ближнего света) | 10А |
| 23 | Ближний свет левой фары (модели с лампами с высоковольтной газоразрядной трубкой) | 15А |
| 24 | АКК | 10 А |
| 25 | FI Главная | (15 А) |
| 26 | Трейлер | (20 А) |
| 27 | Небольшой | 20 А |
| 28 | Внутреннее освещение | 7,5 А |
| 29 | Резервное копирование | 10 А |
Пассажирский салон
Назначение предохранителей в блоке предохранителей салона (2013, 2014, 2015)
| № | Цепь защищена | Амперы |
|---|---|---|
| 1 | – | – |
| 2 | АЧГ | 15 А |
| 3 | SRS | 10 А |
| 4 | Топливный насос | 15 А |
| 5 | Метр | 7,5 А |
| 6 | Вариант | 7,5 А |
| 7 | VB SOL | 10 А |
| 8 | Электродвигатель замка передней правой двери (разблокировка) | 15 А |
| 9 | Задняя левая сторона | 15 А |
| 9 | Электродвигатель дверного замка (разблокировка) | 15 А |
| 10 | Мощность поясницы | 7,5 А |
| 11 | Лунная крыша | 20 А |
| 12 | Разъем питания для аксессуаров (центральная консоль) | 15 А |
| 13 | Шайба Основная | 15 А |
| 14 | Обогрев сидений | 15 А |
| 15 | Электродвигатель замка двери водителя (разблокировка) | 10 А |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | АКК | 7,5 А |
| 20 | Блокировка клавиш ACC | 7,5 А |
| 21 год | Дневные ходовые огни | 7,5 А |
| 22 | Кондиционер | 7,5 А |
| 23 | Задний стеклоочиститель | 10 А |
| 24 | ABS / VSA | 7,5 А |
| 25 | – | – |
| 26 | Аудио усилитель | 20 А |
| 27 | Разъем питания для аксессуаров (спереди) | 15 А |
| 28 | – | – |
| 29 | ОРВ | 7,5 А |
| 30 | Электродвигатель замка двери водителя (замок) | 10 А |
| 31 год | Умная | 10 А |
| 32 | Электродвигатель замка передней правой двери (замок) | 15 А |
| 33 | Электродвигатель замка задней левой двери (замок) | 15 А |
| 34 | Маленькие огни | 7,5 А |
| 35 год | Освещение | 7,5 А |
| 36 | Задний дворник | 10 А |
| 37 | – | – |
| 38 | Дальний свет левой фары | 10 А |
| 39 | Дальний свет правой фары | 10 А |
| 40 | TPMS | 7,5 А |
| 41 год | Замок | 20 А |
| 42 | Стеклоподъемник водителя | 20 А |
| 43 год | Задний правый стеклоподъемник | 20 А |
| 44 | Стеклоподъемник передней правой стороны | 20 А |
| 45 | Задний левый стеклоподъемник | 20 А |
| 46 | Стеклоочиститель | 30 А |
2016, 2017, 2018
Моторного отсека
Назначение предохранителей в моторном отсеке (2016, 2017, 2018)
| № | Цепь защищена | Амперы |
|---|---|---|
| 1 | EPS | 70 А |
| 1 | Электродвигатель задней двери | (40 А) |
| 1 | ABS / VSA FSR | 20 А |
| 1 | Двигатель ABS / VSA | 40 А |
| 1 | E-DPS | (30 А) |
| 1 | Главный предохранитель | 120 А |
| 1 | – | 50 А |
| 2 | Блок предохранителей, главный 1 | 60 А |
| 2 | Блок предохранителей, главный 2 | 60 А |
| 2 | IG Main | 50 А |
| 2 | Омыватель фар (имеется не во всех моделях) | (30 А) |
| 2 | Дополнительный двигатель вентилятора | 30 А |
| 2 | Задний обогреватель | 40 А |
| 2 | Двигатель главного вентилятора | 30 А |
| 2 | Фара Основная | 30 А |
| 2 | Воздуходувка | 40 А |
| 3 | STCUT1 | 40 А |
| 3 | IG Mainl | 30 А |
| 3 | Дополнительный предохранитель Главный | (40 А) |
| 3 | IG Main2 | 30 А |
| 4 | Обогреватели задних сидений (доступны не во всех моделях) | (20 А) |
| 5 | Предохранитель диагностики STR | 7,5 А |
| 6 | Аудио (ODMD) (доступно не во всех моделях) | (15 А) |
| 7 | – | – |
| 8 | – | |
| 9 | – | – |
| 10 | – | – |
| 11 | Уровень масла | 7,5 А |
| 12 | Противотуманные фары (доступны не во всех моделях) | (20 А) |
| 13 | Доводчик задней двери с электроприводом | (20 А) |
| 14 | Опасность | 10 А |
| 15 | IGP2 | 15 А |
| 16 | Катушка IG | 15 А |
| 17 | Стоп | 10 А |
| 18 | Рог | 10 А |
| 19 | ACM | 20 А |
| 20 | Ближний свет правой фары | 15 А |
| 21 год | MG сцепление | 7,5 А |
| 22 | DBW | 15 А |
| 23 | Ближний свет левой фары | 15 А |
| 24 | ДХО | (10 А) |
| 25 | FI Главная | 15 А |
| 26 | Трейлер | (20 А) |
| 27 | Небольшой | 20 А |
| 28 | Внутреннее освещение | 7,5 А |
| 29 | Резервное копирование | 10 А |
Пассажирский салон
Назначение предохранителей во внутреннем блоке предохранителей (2016, 2017, 2018)
Где я могу найти предохранитель звукового сигнала на Acura RDX?
Современные автомобили все больше и больше оснащаются технологиями, и, тем не менее, это приносит нам комфорт, мы, к сожалению, также страдаем от недостатков. Многим людям не нравится что-либо электрическое на нашем Acura RDX, а еще больше — предохранители на нем. В этом посте мы постараемся помочь вам исправь свои проблемы с предохранителями и особенно найдите предохранитель звукового сигнала на вашем Acura RDX. Чтобы сделать это, сначала мы выясним, в каких сценариях может быть важно заменить предохранитель звукового сигнала вашего Acura RDX, а затем где предохранитель клаксона вашего Acura RDX .
Зачем менять предохранитель звукового сигнала на Acura RDX?
. Итак, начнем нашу статью о расположении предохранителя звукового сигнала вашего Acura RDX интересом его изменения. У вас может сложиться впечатление, что у вас перегорел предохранитель, но вы не уверены. Если вы больше не можете использовать автомобильный гудок, вполне возможно, что предохранитель является спусковым крючком. Важно знать, что предохранитель действует как устройство безопасности, чтобы избежать перенапряжения на вашем Acura RDX . Это будет резистор, нити, более или менее толстой, которая пропускает определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт Чтобы они были прозрачными, вы можете проверить их и убедиться, что нить не повреждена, с помощью простого визуального контроля. В общем, хочется замените предохранитель звукового сигнала на Acura RDX, когда он перестанет работать по непонятной причине . Если ваша батарея работает эффективно, возможно, проблема связана с предохранителем.
Где предохранитель звукового сигнала на Acura RDX?
Мы будем сейчас найдите место предохранителя звукового сигнала на вашем Acura RDX . Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Однако есть предохранитель и реле, которые контролируют работу вашего звукового сигнала. Мы по очереди поможем вам найти предохранитель для вашего Acura RDX рог.
Замените предохранитель в клаксоне вашего Acura RDX.
. Сначала мы сосредоточимся на внутреннем предохранителе звукового сигнала вашего Acura RDX. Для этого вам придется иди к блоку предохранителей твоей машины . Если вы не можете найти его, знайте, что он находится рядом с вашим рулевым колесом, вы найдете его точное местоположение благодаря инструкции по эксплуатации вашего Acura RDX.
- Просмотрите руководство на крышке блока предохранителей, чтобы найти предохранитель клаксона вашего Acura RDX , следует отметить как «рог».
- Осторожно извлеките предохранитель из рожка с помощью плоскогубцев и проверьте состояние нити.
- Если он неисправен, замените его новым предохранителем, в противном случае перейдите к последнему компоненту этой статьи и проверьте свой рог. В качестве последнего решения вы можете отвезти машину к своему технику, чтобы он поближе познакомился с причиной вашей проблемы.
- После замены предохранителя на автомобильном звуковом сигнале соберите его и проверьте его.
Замена реле предохранителя звукового сигнала на вашем Acura RDX
Наконец, теперь мы узнаем, как проверить состояние реле звукового сигнала в вашем автомобиле. Чтобы это сделать, вам нужно будет перейти в сторону отсека двигателя:
- Откройте блок предохранителей вашего Acura RDX, он находится рядом с аккумулятором под пластиковой крышкой.
- Проверьте внутреннюю часть тайника, чтобы найти реле звукового сигнала, или инструкции по эксплуатации, если вы не можете его найти.
- Поменяйте реле на другое реле, чтобы проверить свой рог, или замените его новым.
Теперь ты знаешь как найти предохранитель автомобильного гудка , если вы ищете других предохранители, такие как предохранитель стартера на Acura RDX, или предохранитель автомагнитолы Acura RDX, не стесняйтесь обращаться к нашему веб-контенту, посвященному этим предохранителям.
Чтобы получить больше советов по Acura RDX, взгляните на Acura RDX категория.
Предохранители и реле Acura RDX (2007-2012)
Предохранители и реле автомобилей Acura
Расположение и назначение предохранителей и реле Acura RDX (2007, 2008, 2009, 2010, 2011, 2012).
Если руководства под рукой нет, то узнать, где находятся предохранители или реле в вашем автомобиле поможет эта статья.
Предохранители в салоне Acura RDX (2007-2012)
- Блок предохранителей
- Блок управления электроприводом зеркал
- Модуль управления приборами
- Блок иммобилайзера-бесключевого управления
- Передняя розетка для аксессуаров
- Гнездо питания аксессуара консоли
- Реле противотуманных фар
- Реле обогрева сиденья водителя (высокий уровень)
- Блок управления системой контроля давления в шинах (TPMS)
- Блок климат-контроля
- Блок управления AcuraLink (приемник XM)
- Реле обогрева сиденья переднего пассажира (высокий уровень)
- Блок управления Handsfreelink
- Реле обогрева сиденья переднего пассажира (низкий уровень)
- Реле обогрева сиденья водителя (низкий уровень)
Блок предохранителей в салоне находится слева внизу со стороны водителя.
| № | (А) | Назначение |
|---|---|---|
| 1 | 7.5 | Блок управления люком, блок управления зеркалами с электроприводом, блок управления сиденьями с электроприводом (2008-2011), главный переключатель стеклоподъемников, блок управления полным приводом Super Handling (SH-AWD), интегрированный блок управления мультиплексной системой (MICU) |
| 2 | 20 | Модуль управления топливным насосом (главное реле 2 PGM-FI), блок управления иммобилайзером без ключа, модуль управления силовым агрегатом (PCM) |
| 3 | 15 | Генератор, переключатель положения педали тормоза, датчик положения распределительного вала (CMP), датчик электрической нагрузки (ELD), датчик массового расхода воздуха/температуры воздуха во впускном коллекторе (MAF/IAT), вторичный кислородный датчик с подогревом (HO2S), соленоид управления наддувом турбонагнетателя Клапан, электромагнитный клапан управления перепускным клапаном турбонагнетателя, электромагнитный клапан управления перепускным клапаном турбонагнетателя |
| 4 | 7.5 | Интегрированный блок управления мультиплексной системой (MICU), датчик угла поворота рулевого колеса, блок управления-модулятора VSA, датчик скорости рыскания/поперечного ускорения |
| 5 | 15 | Реле обогрева сиденья водителя (высокий и низкий), реле обогрева сиденья переднего пассажира (высокий и низкий) |
| 6 | 20 | Реле противотуманных фар |
| 7 | 7.5 | Переключатель поясничной опоры водителя, интегрированный блок управления мультиплексной системой (MICU) |
| 8 | 10 | Электродвигатель стеклоочистителя заднего стекла, реле стеклоочистителя заднего стекла, интегрированный блок управления мультиплексной системой (MICU) |
| 9 | 7.5 | Панель переключателей аудиосистемы, интегрированный блок управления мультиплексной системой (MICU), панель переключателей навигации, блок системы обнаружения пассажиров (ODS), блок дополнительной удерживающей системы (SRS), индикатор отключения подушки безопасности пассажира |
| 10 | 7.5 | Блок управления AcuraLink (приемник XM), блок электрического компаса, модуль управления датчиками, интегрированный блок управления мультиплексной системой (MICU), соленоид блокировки переключения передач, блок управления системой контроля давления в шинах (TPMS), блок управления автоматическим освещением (2010-2012) |
| 11 | 10 | Блок дополнительной удерживающей системы (SRS), интегрированный блок управления мультиплексной системой (MICU) |
| 12 | 10 | Правая фара (дальний свет) |
| 13 | 10 | Левая фара (дальний свет) |
| 14 | 7.5 | Панель индикатора положения передачи A / T, переключатель дистанционного управления аудиосистемой, панель переключателей аудиосистемы, аудиосистема, лампа прикуривателя, подсветка коробки консоли, комбинированный переключатель круиз-контроля, переключатель панели климат-контроля со стороны водителя, переключатель обогрева сиденья водителя, переключатель памяти положения водителя, передний Переключатель панели климат-контроля со стороны пассажира, переключатель обогрева сиденья переднего пассажира, подсветка перчаточного ящика, переключатель аварийной сигнализации, переключатель HandsFreeLink (HFL), переключатель голосового управления HandsFreeLink (HFL), интегрированный блок управления мультиплексной системой (MICU), переключатель люка в крыше, блок навигационного дисплея, Панель переключателей навигации, блок навигации, переключатель электропривода зеркал, консоль на крыше, переключатель выбора/сброса/информации, переключатель VSA OFF, окружающее освещение, освещение пространства для ног, освещение переключателя освещения салона, многофункциональный информационный переключатель освещения, переключатель освещения зеркала с электроприводом |
| 15 | 15 | Внутренние задние фонари. Подсветка номерного знака. Габаритные огни, Боковые габаритные огни, Задние фонари, Разъем освещения прицепа |
| 16 | 15 | Правая фара (ближний свет) |
| 17 | 15 | Левая фара (ближний свет) |
| 18 | 20 | Дальний свет (предохранители: 12, 13), интегрированный блок управления мультиплексной системой (MICU) |
| 19 | 20 | Габаритные огни (предохранитель: 15), интегрированный блок управления мультиплексной системой (MICU) |
| 20 | 7.5 | Блок управления системой контроля давления в шинах (TPMS), интегрированный блок управления мультиплексной системой (MICU) |
| 21 | 30 | Ближний свет (предохранители: 16, 17), блок управления мультиплексной системой (MICU) |
| 22 | – | – |
| 23 | 7.5 | 2010-2012: ПКМ (СТРЛД) |
| 24 | 20 | Блок управления/двигатель люка |
| 25 | 20 | Приводы дверных замков, интегрированный блок управления мультиплексной системой (MICU) |
| 26 | 20 | Электродвигатель стеклоподъемника водителя |
| 27 | 20 | Дополнительный разъем |
| 28 | 15 | Реле разъема питания аксессуара консоли |
| 29 | 15 | Реле прикуривателя или реле розетки передних аксессуаров |
| 30 | 20 | Электростеклоподъемник переднего пассажира |
| 31 | 20 | Стереоусилитель, сабвуфер |
| 32 | 20 | Электродвигатель правого заднего стеклоподъемника |
| 33 | 20 | Левый задний электростеклоподъемник |
| 34 | – | – |
| 35 | 7.5 | Блок управления AcuraLink (приемник XM), аудиосистема, реле прикуривателя, реле разъема питания для аксессуаров консоли, реле разъема питания для передних аксессуаров, блок управления HandsFreeLink, переключатель ключа зажигания/подсветка ключа, циферблат Intertace, интегрированный блок управления мультиплексной системой (MICU), навигация Блок дисплея, блок навигации, панель переключателей аудиосистемы |
| 36 | 10 | Реле муфты компрессора кондиционера, диод вентилятора конденсатора кондиционера, реле вентилятора конденсатора кондиционера, автоматическое затемнение внутреннего зеркала заднего вида, реле электровентилятора, блок климат-контроля, переключатель панели управления климат-контролем со стороны водителя, переключатель обогрева сиденья водителя, реле управления вентилятором, передний Переключатель панели климат-контроля со стороны пассажира, переключатель обогрева сиденья переднего пассажира, интегрированный блок управления мультиплексной системой (MICU), дополнительный разъем, реле обогрева зеркал с электроприводом, переключатель обогрева зеркал с электроприводом, реле обогрева заднего стекла, электродвигатель управления рециркуляцией, блок управления автоматическим освещением (2010-2012) |
| 37 | 7.5 | Дневные ходовые огни, интегрированный блок управления мультиплексной системой (MICU) |
| 38 | 30 | Электродвигатель стеклоочистителя, электродвигатель омывателя ветрового/заднего стекла |
| Патрон плавкого предохранителя | ||
| – | 7.5 | 2010-2012: Замок зажигания, модуль управления трансмиссией (PCM), сигнал переключателя стартера (STS) |
| Реле | ||
| R1 | Стеклоподъемник | |
| R2 | Топливный насос (PGM-FI Main 2) | |
| R3 | Стартовый разрез |
Предохранители под капотом RDX (2007-2012)
- Блок предохранителей
- Модуль управления силовым агрегатом (PCM)
- Релейная коробка
- Блок управления модулятором VSA
Primary Блок предохранителей моторного отсека
Основной блок предохранителей под капотом находится в моторном отсеке со стороны водителя. Чтобы открыть его, нажмите на вкладки.
| № | (А) | Назначение |
|---|---|---|
| 1 | 100 | Генератор, датчик электрической нагрузки (ELD), предохранители (моторный отсек): 6, 7, 8, 9, 19, 20, 21, 22, 23 и мультипредохранители 2, 4 |
| 30 | Реле полного привода Super Handling (SH-AWD) | |
| 2 | 80 | Предохранители (моторный отсек): 5, 6, 7, 27, 28, 29, 31 |
| 50 | Выключатель зажигания. Реле стартера | |
| 3 | 20 | Блок управления модулятором VSA |
| 40 | Блок управления модулятором VSA | |
| 4 | 50 | Предохранители (моторный отсек): 18, 19, 20, 21 |
| 40 | Реле стеклоподъемников, предохранители (моторный отсек): 24, 25, 26, 30, 32, 33 | |
| 5 | 30 | 2009-2012: Предохранитель: 32 |
| 6 | 30 | Мотор вентилятора радиатора |
| 7 | 30 | Двигатель вентилятора конденсатора кондиционера |
| 8 | 30 | Обогрев заднего стекла |
| 9 | 40 | Двигатель вентилятора |
| 10 | 15 | Указатель поворота/аварийная сигнализация, интегрированный блок управления мультиплексной системой (MICU) |
| 11 | 15 | Дополнительное реле PGM-FI, клапан продувки адсорбера системы улавливания паров топлива (EVAP), запорный клапан вентиляции адсорбера системы улавливания паров топлива (EVAP), датчик соотношения воздух-топливо (A/F). Предохранитель (моторный отсек): 15 |
| 12 | 15 | Стоп-сигналы, звуковые сигналы, интегрированный блок управления мультиплексной системой (MICU) |
| 13 | 20 | Блок управления сиденьем с электроприводом |
| 14 | 20 | Блок управления сиденьем с электроприводом |
| 15 | 7.5 | Реле вентилятора радиатора |
| 16 | 20 | Переключатель регулировки сиденья переднего пассажира с электроприводом |
| 17 | 15 | Электрический вакуумный насос |
| 18 | 15 | Реле катушки зажигания, катушки зажигания |
| 19 | 15 | Датчик положения коленчатого вала (CKP), датчик положения распределительного вала (CMP) B, модуль управления силовым агрегатом (PCM), реле управления электронной системой управления дроссельной заслонкой (ETCS), форсунки, главное реле 1 PGM-FI (Fl MAIN), главное реле PGM-FI 2 (топливный насос), разъем канала передачи данных |
| 20 | 7.5 | Муфта компрессора кондиционера |
| 21 | 15 | Реле управления электронной системой управления дроссельной заслонкой (ETCS) |
| 22 | 7.5 | Блок управления зеркалами с электроприводом (2007 г.), индивидуальная передняя подсветка карты, потолочное освещение, подсветка косметического зеркала, подсветка дверей, подсветка ключа зажигания, подсветка багажного отделения, подсветка блока HomeLink |
| 23 | 10 | Модуль управления приборами, навигационный блок, навигационный дисплей, блок управления AcuraLink, аудиоблок, интегрированный блок управления мультиплексной системой (MICU), блок управления HandsFreeLink, переключатель памяти положения водителя, блок управления иммобилайзером без ключа, блок управления зеркалами с электроприводом, блок управления сиденьем с электроприводом |
| Реле | ||
| R1 | Вентилятор конденсатора кондиционера | |
| R2 | Вентилятор радиатора | |
| R3 | Управление вентилятором | |
| R4 | Электронная система управления дроссельной заслонкой (ETCS) | |
| R5 | Двигатель вентилятора | |
| R6 | Мотор стеклоочистителя заднего стекла | |
| R7 | PGM-FI Основной (№1) | |
| R8 | Обогрев заднего стекла | |
| R9 | PGM-FI Саб (№2) | |
| R10 | Муфта компрессора кондиционера | |
| R11 | Катушка зажигания |
Secondary Блок предохранителей моторного отсека (Relay Box)
Дополнительный блок предохранителей под капотом находится рядом с аккумулятором. Чтобы открыть его, нажмите на вкладки.
| № | (А) | Назначение |
|---|---|---|
| 31 | 7.5 | Электрический вакуумный насос |
| 32 | 20 | Электродвигатель наклона сиденья переднего пассажира, электродвигатель скольжения сиденья переднего пассажира |
| Реле | ||
| R1 | Обогрев зеркал с электроприводом | |
| R2 | Реле вакуумного насоса 1 | |
| R3 | Реле вакуумного насоса 2 |
Замена плавкой вставки на более высокое значение значительно увеличивает вероятность повреждения электрической системы автомобиля. Если вы не знаете, где находятся предохранители Acura RDX (2007-2012) просмотрите внимательно данную статью, где подробно указаны схемы расположения, номиналы и назначение всех элементов электрики автомобиля
Никогда не заменяйте неисправный предохранитель ничем, кроме нового.
Схема предохранителей Acura RDX (2007-2012)
Назначение предохранителей/реле и схемы расположения блоков автомобиля Acura RDX (2007, 2008, 2009, 2010, 2011, 2012).
- Расположение блоков в салоне Acura RDX (2007-2012)
- Блок предохранителей салона RDX (2007-2012)
- Расположение блоков моторного отсека RDX (2007-2012)
- Основной блок предохранителей моторного отсека
- Дополнительный блок предохранителей моторного отсека
Расположение блоков в салоне Acura RDX (2007-2012)
- Блок предохранителей
- Блок управления электроприводом зеркал
- Модуль управления приборами
- Блок иммобилайзера-бесключевого управления
- Передняя розетка для аксессуаров
- Гнездо питания аксессуара консоли
- Реле противотуманных фар
- Реле обогрева сиденья водителя (высокий уровень)
- Блок управления системой контроля давления в шинах (TPMS)
- Блок климат-контроля
- Блок управления AcuraLink (приемник XM)
- Реле обогрева сиденья переднего пассажира (высокий уровень)
- Блок управления Handsfreelink
- Реле обогрева сиденья переднего пассажира (низкий уровень)
- Реле обогрева сиденья водителя (низкий уровень)
Блок предохранителей салона RDX (2007-2012)
Блок предохранителей в салоне находится слева внизу со стороны водителя.
| № | (А) | Назначение |
|---|---|---|
| 1 | 7.5 | Блок управления люком, блок управления зеркалами с электроприводом, блок управления сиденьями с электроприводом (2008-2011), главный переключатель стеклоподъемников, блок управления полным приводом Super Handling (SH-AWD), интегрированный блок управления мультиплексной системой (MICU) |
| 2 | 20 | Модуль управления топливным насосом (главное реле 2 PGM-FI), блок управления иммобилайзером без ключа, модуль управления силовым агрегатом (PCM) |
| 3 | 15 | Генератор, переключатель положения педали тормоза, датчик положения распределительного вала (CMP), датчик электрической нагрузки (ELD), датчик массового расхода воздуха/температуры воздуха во впускном коллекторе (MAF/IAT), вторичный кислородный датчик с подогревом (HO2S), соленоид управления наддувом турбонагнетателя Клапан, электромагнитный клапан управления перепускным клапаном турбонагнетателя, электромагнитный клапан управления перепускным клапаном турбонагнетателя |
| 4 | 7.5 | Интегрированный блок управления мультиплексной системой (MICU), датчик угла поворота рулевого колеса, блок управления-модулятора VSA, датчик скорости рыскания/поперечного ускорения |
| 5 | 15 | Реле обогрева сиденья водителя (высокий/низкий), реле обогрева сиденья переднего пассажира (высокий/низкий) |
| 6 | 20 | Реле противотуманных фар |
| 7 | 7.5 | Переключатель поясничной опоры водителя, интегрированный блок управления мультиплексной системой (MICU) |
| 8 | 10 | Электродвигатель стеклоочистителя заднего стекла, реле стеклоочистителя заднего стекла, интегрированный блок управления мультиплексной системой (MICU) |
| 9 | 7.5 | Панель переключателей аудиосистемы, интегрированный блок управления мультиплексной системой (MICU), панель переключателей навигации, блок системы обнаружения пассажиров (ODS), блок дополнительной удерживающей системы (SRS), индикатор отключения подушки безопасности пассажира |
| 10 | 7.5 | Блок управления AcuraLink (приемник XM), блок электрического компаса, модуль управления датчиками, интегрированный блок управления мультиплексной системой (MICU), соленоид блокировки переключения передач, блок управления системой контроля давления в шинах (TPMS), блок управления автоматическим освещением (2010-2012) |
| 11 | 10 | Блок дополнительной удерживающей системы (SRS), интегрированный блок управления мультиплексной системой (MICU) |
| 12 | 10 | Правая фара (дальний свет) |
| 13 | 10 | Левая фара (дальний свет) |
| 14 | 7.5 | Панель индикатора положения передачи A / T, переключатель дистанционного управления аудиосистемой, панель переключателей аудиосистемы, аудиосистема, лампа прикуривателя, подсветка коробки консоли, комбинированный переключатель круиз-контроля, переключатель панели климат-контроля со стороны водителя, переключатель обогрева сиденья водителя, переключатель памяти положения водителя, передний Переключатель панели климат-контроля со стороны пассажира, переключатель обогрева сиденья переднего пассажира, подсветка перчаточного ящика, переключатель аварийной сигнализации, переключатель HandsFreeLink (HFL), переключатель голосового управления HandsFreeLink (HFL), интегрированный блок управления мультиплексной системой (MICU), переключатель люка в крыше, блок навигационного дисплея, Панель переключателей навигации, блок навигации, переключатель электропривода зеркал, консоль на крыше, переключатель выбора/сброса/информации, переключатель VSA OFF, окружающее освещение, освещение пространства для ног, освещение переключателя освещения салона, многофункциональный информационный переключатель освещения, переключатель освещения зеркала с электроприводом |
| 15 | 15 | Внутренние задние фонари. Подсветка номерного знака. Габаритные огни, Боковые габаритные огни, Задние фонари, Разъем освещения прицепа |
| 16 | 15 | Правая фара (ближний свет) |
| 17 | 15 | Левая фара (ближний свет) |
| 18 | 20 | Дальний свет (предохранители: 12, 13), интегрированный блок управления мультиплексной системой (MICU) |
| 19 | 20 | Габаритные огни (предохранитель: 15), интегрированный блок управления мультиплексной системой (MICU) |
| 20 | 7.5 | Блок управления системой контроля давления в шинах (TPMS), интегрированный блок управления мультиплексной системой (MICU) |
| 21 | 30 | Ближний свет (предохранители: 16, 17), блок управления мультиплексной системой (MICU) |
| 22 | — | — |
| 23 | 7.5 | 2010-2012: ПКМ (СТРЛД) |
| 24 | 20 | Блок управления/двигатель люка |
| 25 | 20 | Приводы дверных замков, интегрированный блок управления мультиплексной системой (MICU) |
| 26 | 20 | Электродвигатель стеклоподъемника водителя |
| 27 | 20 | Дополнительный разъем |
| 28 | 15 | Реле разъема питания аксессуара консоли |
| 29 | 15 | Реле прикуривателя или реле розетки передних аксессуаров |
| 30 | 20 | Электростеклоподъемник переднего пассажира |
| 31 | 20 | Стереоусилитель, сабвуфер |
| 32 | 20 | Электродвигатель правого заднего стеклоподъемника |
| 33 | 20 | Левый задний электростеклоподъемник |
| 34 | — | — |
| 35 | 7.5 | Блок управления AcuraLink (приемник XM), аудиосистема, реле прикуривателя, реле разъема питания для аксессуаров консоли, реле разъема питания для передних аксессуаров, блок управления HandsFreeLink, переключатель ключа зажигания/подсветка ключа, циферблат Intertace, интегрированный блок управления мультиплексной системой (MICU), навигация Блок дисплея, блок навигации, панель переключателей аудиосистемы |
| 36 | 10 | Реле муфты компрессора кондиционера, диод вентилятора конденсатора кондиционера, реле вентилятора конденсатора кондиционера, автоматическое затемнение внутреннего зеркала заднего вида, реле электровентилятора, блок климат-контроля, переключатель панели управления климат-контролем со стороны водителя, переключатель обогрева сиденья водителя, реле управления вентилятором, передний Переключатель панели климат-контроля со стороны пассажира, переключатель обогрева сиденья переднего пассажира, интегрированный блок управления мультиплексной системой (MICU), дополнительный разъем, реле обогрева зеркал с электроприводом, переключатель обогрева зеркал с электроприводом, реле обогрева заднего стекла, электродвигатель управления рециркуляцией, блок управления автоматическим освещением (2010-2012) |
| 37 | 7.5 | Дневные ходовые огни, интегрированный блок управления мультиплексной системой (MICU) |
| 38 | 30 | Электродвигатель стеклоочистителя, электродвигатель омывателя ветрового/заднего стекла |
| Патрон плавкого предохранителя | ||
| — | 7.5 | 2010-2012: Замок зажигания, модуль управления трансмиссией (PCM), сигнал переключателя стартера (STS) |
| Реле | ||
| R1 | Стеклоподъемник | |
| R2 | Топливный насос (PGM-FI Main 2) | |
| R3 | Стартовый разрез |
Расположение блоков моторного отсека RDX (2007-2012)
- Блок предохранителей
- Модуль управления силовым агрегатом (PCM)
- Релейная коробка
- Блок управления модулятором VSA
Основной блок предохранителей моторного отсека
Основной блок предохранителей под капотом находится в моторном отсеке со стороны водителя. Чтобы открыть его, нажмите на вкладки.
| № | (А) | Назначение |
|---|---|---|
| 1 | 100 | Генератор, датчик электрической нагрузки (ELD), предохранители (моторный отсек): 6, 7, 8, 9, 19, 20, 21, 22, 23 / мультипредохранители 2, 4 |
| 30 | Реле полного привода Super Handling (SH-AWD) | |
| 2 | 80 | Предохранители (моторный отсек): 5, 6, 7, 27, 28, 29, 31 |
| 50 | Выключатель зажигания. Реле стартера | |
| 3 | 20 | Блок управления модулятором VSA |
| 40 | Блок управления модулятором VSA | |
| 4 | 50 | Предохранители (моторный отсек): 18, 19, 20, 21 |
| 40 | Реле стеклоподъемников, предохранители (моторный отсек): 24, 25, 26, 30, 32, 33 | |
| 5 | 30 | 2009-2012: Предохранитель: 32 |
| 6 | 30 | Мотор вентилятора радиатора |
| 7 | 30 | Двигатель вентилятора конденсатора кондиционера |
| 8 | 30 | Обогрев заднего стекла |
| 9 | 40 | Двигатель вентилятора |
| 10 | 15 | Указатель поворота/аварийная сигнализация, интегрированный блок управления мультиплексной системой (MICU) |
| 11 | 15 | Дополнительное реле PGM-FI, клапан продувки адсорбера системы улавливания паров топлива (EVAP), запорный клапан вентиляции адсорбера системы улавливания паров топлива (EVAP), датчик соотношения воздух-топливо (A/F). Предохранитель (моторный отсек): 15 |
| 12 | 15 | Стоп-сигналы, звуковые сигналы, интегрированный блок управления мультиплексной системой (MICU) |
| 13 | 20 | Блок управления сиденьем с электроприводом |
| 14 | 20 | Блок управления сиденьем с электроприводом |
| 15 | 7.5 | Реле вентилятора радиатора |
| 16 | 20 | Переключатель регулировки сиденья переднего пассажира с электроприводом |
| 17 | 15 | Электрический вакуумный насос |
| 18 | 15 | Реле катушки зажигания, катушки зажигания |
| 19 | 15 | Датчик положения коленчатого вала (CKP), датчик положения распределительного вала (CMP) B, модуль управления силовым агрегатом (PCM), реле управления электронной системой управления дроссельной заслонкой (ETCS), форсунки, главное реле 1 PGM-FI (Fl MAIN), главное реле PGM-FI 2 (топливный насос), разъем канала передачи данных |
| 20 | 7.5 | Муфта компрессора кондиционера |
| 21 | 15 | Реле управления электронной системой управления дроссельной заслонкой (ETCS) |
| 22 | 7.5 | Блок управления зеркалами с электроприводом (2007 г.), индивидуальная передняя подсветка карты, потолочное освещение, подсветка косметического зеркала, подсветка дверей, подсветка ключа зажигания, подсветка багажного отделения, подсветка блока HomeLink |
| 23 | 10 | Модуль управления приборами, навигационный блок, навигационный дисплей, блок управления AcuraLink, аудиоблок, интегрированный блок управления мультиплексной системой (MICU), блок управления HandsFreeLink, переключатель памяти положения водителя, блок управления иммобилайзером без ключа, блок управления зеркалами с электроприводом, блок управления сиденьем с электроприводом |
| Реле | ||
| R1 | Вентилятор конденсатора кондиционера | |
| R2 | Вентилятор радиатора | |
| R3 | Управление вентилятором | |
| R4 | Электронная система управления дроссельной заслонкой (ETCS) | |
| R5 | Двигатель вентилятора | |
| R6 | Мотор стеклоочистителя заднего стекла | |
| R7 | PGM-FI Основной (№1) | |
| R8 | Обогрев заднего стекла | |
| R9 | PGM-FI Саб (№2) | |
| R10 | Муфта компрессора кондиционера | |
| R11 | Катушка зажигания |
Дополнительный блок предохранителей моторного отсека
Дополнительный блок предохранителей под капотом находится рядом с аккумулятором. Чтобы открыть его, нажмите на вкладки.
