Ниссан террано где находится предохранитель на прикуриватель

Предохранители и реле Nissan Terrano 3

Рассмотрены автомобили Nissan Terrano 3 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 года выпуска. Двигатели 1.5, 1.6, 2.0 литра , дорестайлинг, рестайлинг. Так же вы узнаете где находятся предохранители, в особенности предохранитель бензонасоса (топливный насос), предохранители прикуривателя, габаритов, фар, реле печки (отопитель), стартера, магнитолы и.т.д.

Предохранитель прикуривателя расположен под номером F38/15A — Блок предохранителей в салоне (тип 1)

Предохранитель прикуривателя расположен под номером F33/20A — Блок предохранителей в салоне (тип 2)

• схема расположения предохранителей (тип 1).
• схема расположения предохранителе в блоке (тип 2).

• схема расположения предохранителей и реле в блоке (тип 1).
• схема расположения предохранителей и реле в блоке (тип 2).

С левой стороны панели приборов. Для доступа необходимо отсоеденить крышку А, используя выемку 1.

Ниссан Террано предохранители и реле

Nissan Terrano относится к классу внедорожников. До 2013 года в Россию официально не поставлялся. Поэтому 1 и 2 поколения очень часто можно встретить с правым рулём. В 2014 году, с запуском производства в подмосковье, поступило в продажу на территории СНГ 3-е поколение. Данный автомобиль собирается по настоящее время на базе Рено Дастера. Мы покажем фотографии блоков предохранителей и реле для всех трех поколений ниссан террано и их схемы с обозначением элементов. А так же выделим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Внимание, количество элементов в блоках зависит от степени электро-оснащенности Вашего автомобиля. Сверяйте точное описание с обозначением на обратной стороне крышки.

1 и 2 поколения

В данном разделе представлены наиболее популярные блоки с предохранителями и реле для автомобилей произведенных до 2013 года.

p, blockquote 4,0,0,0,0 —>

Блок в салоне

Находится в панели приборов за защитной крышкой около рулевой рейки.

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

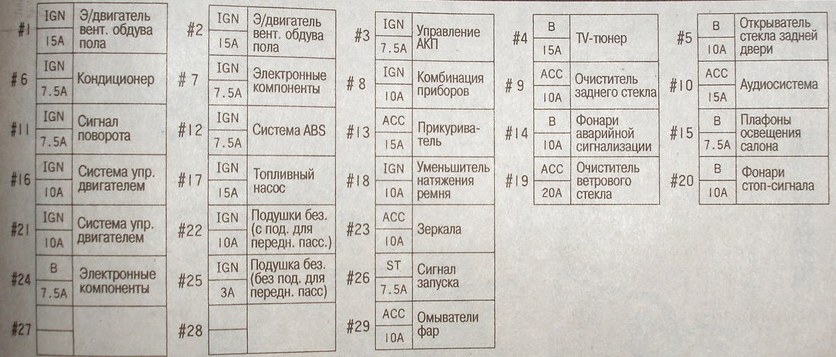

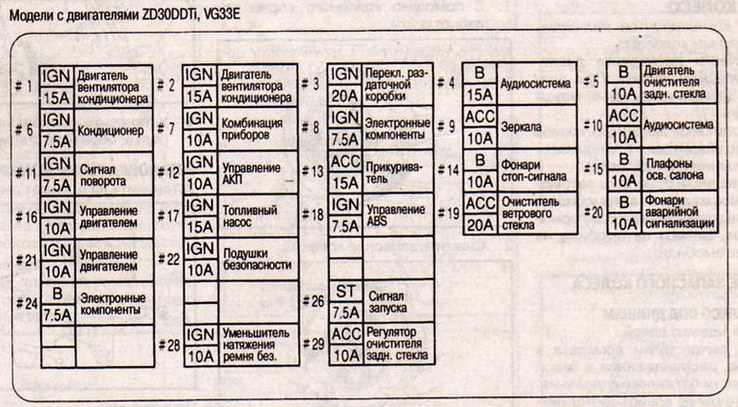

Вариант 1

Фотография

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

Описание 1

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Описание 2

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

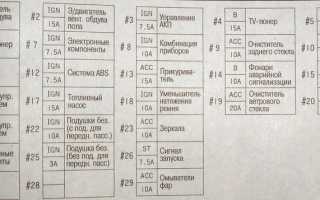

Вариант 2

Фото – схема

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

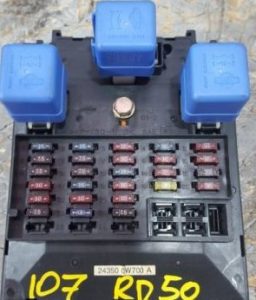

Вариант 3

Фотография

p, blockquote 15,0,1,0,0 —>

p, blockquote 16,0,0,0,0 —>

Обозначение 1

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Обозначения 2 (иероглифы)

p, blockquote 19,0,0,0,0 —>

Обозначения 3

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Блок под капотом

Будет расположен около аккумулятора. Точное обозначение будет нанесено но его крышку.

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Фото пример

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,0,0 —>

Элементы реле размещены как в салоне так и в моторном пространстве. Вот один из вариантов.

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

3 поколение

Вариант 1

Блок под капотом

Находится с левой стороны, под защитной крышкой.

p, blockquote 28,0,0,0,0 —>

Общая фото – схема

p, blockquote 29,0,0,0,0 —>

p, blockquote 30,0,0,0,0 —>

Описание предохранителей

p, blockquote 31,1,0,0,0 —>

F1	Не используется
F2	Не используется
F3 (25)	Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем
F4 (15)	Цепь электромагнитной муфты компрессора кондиционера
F5 (40)	Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения
F6 (60)	Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне
F7 (60)	Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне
F8 (60)	Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне
F9 (25)	Цепи, находящиеся под напряжением в положении S и А ключа зажигания
F10 (80)	Силовые цепи реле включения электрообогревателя салона
F11 (50) и F12 (25)	Цепи блока управления ABS

Обозначение реле

• К1 — Реле большой скорости вентилятора системы охлажде­ния
• К2 — Реле кондиционера
• КЗ — Реле малой скорости вентилятора системы охлаждения
• К4 — Реле топливного насоса и катушек зажигания
• К5 — Главное реле системы управления двигателем
• К6 — Не используется
• К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
• К8 — Реле вентилятора отопителя

Другие варианты исполнения данного блока.

p, blockquote 33,0,0,0,0 —>

p, blockquote 34,0,0,0,0 —>

В этом случае, полное описание можете скачать тут.

p, blockquote 35,0,0,0,0 —>

Блок в салоне

Находится в торце приборной панели, которая закрывается водительской дверью, за крышкой.

p, blockquote 36,0,0,0,0 —>

p, blockquote 37,0,0,0,0 —>

Схема

p, blockquote 38,0,0,0,0 —>

p, blockquote 39,0,0,0,0 —>

Расшифровка

p, blockquote 40,0,0,0,0 —>

F1 (20)	Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5)	Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
F3 (10)	Цепи ламп сигналов торможения
F4 (10)	Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5)	Цепь управления электромагнитной муфтой заднего редуктора
F6	Резерв
F7	Резерв
F8	Резерв
F9 (10)	Цепь лампы ближнего света левой блок-фары
F10 (10)	Цепь лампы ближнего света правой блок-фары
F11 (10)	Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10)	Цепь лампы дальнего света правой блок-фары
F13 (30)	Цепи электро стеклоподъемников задних дверей
F14 (30)	Цепи электро стеклоподъемников передних дверей
F15 (10)	Цепь блока управления ABS
F16 (15)	Цепи обогрева сидений водителя и переднего пассажира
F17 (15)	Цепи звуковых сигналов
F18 (10)	Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10)	Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5)	Цепь лампы заднего противотуманного света
F21 (5)	Цепи элементов обогрева наружных зеркал заднего вида
F22	Резерв
F23	Резерв
F24 (5)	Цепь контроля усилителя рулевого управления
F26 (5)	Цепь блока управления подушками безопасности
F27 (20)	Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15)	Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15)	Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20)	Цепи центрального замка
F31 (15)	Цепь противотуманных фар
F32 (30)	Силовая цепь реле обогрева стекла двери багажного отделения
F33	Резерв
F34 (15)	Цепь электромагнитной муфты заднего редуктора
F35	Резерв
F36 (30)	Силовая цепь реле К8 вентилятора отопителя
F37 (5)	Цепи электроприводов наружных зеркал заднего вида
F38 (15)	Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10)	Реле электродвигателя системы отопления, кондиционирования и вентиляции

За прикуриватель отвечает предохранитель номере 38.

Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 – 1068), а под щитком приборов реле обогрева заднего стекла (235).

p, blockquote 42,0,0,0,0 —>

Вариант 2

Блок под капотом

Расположен рядом с аккумуляторной батареей, закрыт защитной крышкой.

p, blockquote 43,0,0,0,0 —>

Фотография

p, blockquote 44,0,0,0,0 —>

p, blockquote 45,0,0,0,0 —>

Схема

p, blockquote 46,0,0,0,0 —>

p, blockquote 47,0,0,1,0 —>

Назначение предохранители

p, blockquote 48,0,0,0,0 —>

Ef1	10A Противотуманные фары
Ef2	7.5A Блок управления электрооборудованием
Ef3	30A Обогреватель заднего стекла, обогреватели наружных зеркал
Ef4	25A Блок управления системой курсовой устойчивости
Ef5	60A Цепи предохранителей Р11, Р24-Р27, Р34, Р39, Р41
Ef6	60A Выключатель (замок) зажигания, цепи предохранителей Р28. Р31, Р38, Р43, Р46, Р47
Ef7	50A Блок управления системой курсовой устойчивости
Ef8	80A Розетка в багажном отделении
Ef9	20A Резерв
Ef10	40A Обогрев ветрового стекла 1
Ef11	40A Обогрев ветрового стекла 2
Ef12	30A Стартер
Ef13	15A Резерв
Ef14	25A Электронная система управления двигателем
Ef15	15A Реле муфты компрессора кондиционера, муфта компрессора кондиционера
Ef16	50A Электро вентилятор системы охлаждения
Ef17	40A Блок управления АКП
Ef18	80A Электро насос гидроусилителя рулевого управления
Ef19	Резерв
Ef20	Резерв
Ef21	15A Датчики концентрации кислорода, клапан продувки адсорбера, датчик положения распределительного вала, клапан изменения фаз
Ef22	Электронный блок управления двигателем (ЭБУ), блок управления электро вентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос
Ef23	Топливный насос

Назначение реле

p, blockquote 49,0,0,0,0 —>

p, blockquote 50,0,0,0,0 —>

В исполнении данного блока также возможны варианты. Полную схему с расшифровкой тут.

p, blockquote 51,0,0,0,0 —>

Блок в салоне

Расположена с боку панели приборов, за крышкой с водительской стороны.

p, blockquote 52,0,0,0,0 —>

Фотография блока

p, blockquote 53,0,0,0,0 —>

p, blockquote 54,0,0,0,0 —>

Схема

p, blockquote 55,0,0,0,0 —>

p, blockquote 56,0,0,0,0 —>

Распиновка предохранителей на 260-2

1. Резерв
2. 25А – Блок управления электрооборудование, лева блок-фара, правая блок фара
3. 5А – Полноприводная трансмиссия (4WD)
4. Резерв / 15А Дополнительный блок управления электрооборудование
5. 15А Разъем для подключения дополнительного оборудования сзади (розетка)
6. 5А – Блок управления электрооборудование
7. Резерв
8. 7,5А – Нет данных
9. Резерв
10. Резерв
11. Реле А – Блокировка задних стклоподъемников

Распиновка на 260-1 (основная плата)

1. 30А – Электрический стеклоподъемник передней двери
2. 10А – Дальний свет левой фары
3. 10А – Дальний свет правой фары
4. 10А – Ближний свет левой фары
5. 10А – Ближний свет правой фары
6. 5А – Задние фонари
7. 5А – Передние габаритные огни
8. 30А – Электрический стеклоподъемник задней двери
9. 7,5А – Задний противотуманный фонарь
10. 15А – Звуковой сигнал
11. 20А – Автоматическая блокировка дверей
12. 5А – Системы ABS – ESC, выключатель стоп-сигнала
13. 10А – Плафон освещения, освещение багажного отделения, освещение отделения для перчаток
14. Не используется
15. 15А – Стеклоочиститель ветрового стекла
16. 15А – Мультимедийная система
17. 7,5А – Лампы дневного света
18. 7,5А – Стоп-сигнал
19. 5А – Система впрыска, щиток приборов, центральный электронный коммутационный блок в салоне
20. 5А – Подушка безопасности
21. 7,5А – Полноприводная трансмиссия с 4 ведущими колесами (4WD), передача заднего хода
22. 5А – Усилитель рулевого управления
23. 5А – Регулятор/ограничитель скорости, реле заднего стекла, сигнал не пристегнутого ремня безопасности, система контроля дистанции при парковке, реле дополнительное отопление салона
24. 15А – ЦЭКБС (центральный электронный коммутационный блок салона)
25. 5А – ЦЭКБС (центральный электронный коммутационный блок салона)
26. 15А – Указатели поворота
27. 20А – Подрулевые переключатели
28. 15А -Звуковой сигнал
29. 25А – Подрулевые переключатели
30. Не используется
31. 5А – Щиток приборов
32. 7,5А – Радиоприемник, панель управления кондиционером салона, вентиляция салона, задний разъем для подключения электро аксессуаров
33. 20А – Прикуриватель
34. 15А – Диагностический разъем и разъем для аудиосистемы
35. 5А – Зеркало заднего вида с подогревом
36. 5А – Наружные зеркала заднего вида с электроприводом
37. 30А – Центральный электронный коммутационный блок салона, стартер
38. 30А – Стеклоочиститель ветрового стекла
39. 40А – Вентиляция салона автомобиля
40. Реле А – Электро вентилятор климатической установки
41. Реле В – Обогрев зеркал

За прикуриватель отвечает предохранитель номер 33.

Реле 703: В – Резерв, А – Дополнительная розетка в багажном отделении

Ниссан Террано предохранители и реле

Ниссан Террано относится к классу внедорожников. До 2013 года официально в Россию не поставлялся. Поэтому первое и второе поколение чаще всего можно встретить с правым рулем. В 2014 году с запуском производства в Московской области третье поколение поступило в продажу в СНГ. Этот автомобиль в настоящее время собирается на базе Renault Duster. Мы покажем фото блоков предохранителей и реле для всех трех поколений Ниссан Террано и их схемы с обозначением элементов. А также выбрать предохранитель, отвечающий за прикуриватель.

Внимание, количество элементов в блоках зависит от степени электрооборудования вашего автомобиля. Сверяйте точное описание с обозначением на обратной стороне обложки.

1 и 2 поколения

В данном разделе представлены самые популярные блоки предохранителей и реле для автомобилей, выпущенных до 2013 года.

Блок в салоне

Он расположен на панели приборов за защитной крышкой возле рулевой рейки.

Вариант 1

Вариант 2

Вариант 3

Обозначение 2 (иероглифы)

Обозначение 3

Блок под капотом

Он будет располагаться рядом с батареей. Точное обозначение будет применяться, но ваше покрытие.

Элементы реле расположены как в салоне автомобиля, так и в моторном отсеке. Вот один из вариантов.

3 поколение

Вариант 1

Блок под капотом

Он расположен с левой стороны, под защитной крышкой.

Общее фото — схема

F1	Не используется
F2	Не используется
Ф3 (25)	Цепи: топливный насос и катушки зажигания; главное реле К5 системы управления двигателем
F4 (15)	Цепь электромагнитного клапана компрессора кондиционера
F5 (40)	Цепи питания: Реле короткого замыкания низкоскоростного вентилятора охлаждения
F6 (60)	Цепи, защищенные предохранителями Ф9, Ф10, Ф28, Ф29, Ф30, Ф31, Ф32, Ф36 монтажного блока 1 в салоне
F7 (60)	Цепи, защищенные предохранителями Ф13, Ф14, Ф15, Ф16, Ф17, Ф18, Ф19, Ф20, Ф24, Ф26, Ф27, Ф37, Ф38, Ф39 монтажного блока в салоне
F8 (60)	Цепи, защищенные предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне
F9 (25)	Цепи находятся под напряжением в положениях ключа зажигания S и A
Ф10 (80)	Цепи питания реле включения электрокалорифера
F11 (50) и F12 (25)	Цепи блока управления АБС

• K1 — Реле высокой скорости вентилятора охлаждения
• K2 — Реле кондиционера
• KZ — Реле низкой скорости вентилятора охлаждения
• K4 — Реле топливного насоса и катушек зажигания
• K5 — Главное реле системы управления двигателем
• К6 — не используется
• K7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
• K8 — реле вентилятора отопителя

Другие версии этого блока.

В этом случае полное описание можно скачать здесь.

Блок в салоне

Он расположен в торце приборной панели, который закрывается дверью водителя, за крышкой.

Ф1 (20)	Цепи: дворники; обмотки реле обогрева стекла двери багажника
Ф2 (5)	Цепи: блок питания комбинации приборов; обмотки реле бензонасоса К4 и катушки зажигания; питание ЭБУ системы управления двигателем от замка зажигания ;
Ф3 (10)	Цепи стоп-сигналов
F4 (10)	Цепи: поворотники; диагностический разъем системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационный блок
F5 (5)	Цепь управления магнитной муфтой задней коробки передач
F6	Бронирование
F7	Бронирование
F8	Бронирование
F9 (10)	Цепь ближнего света, левая фара
Ф10 (10)	Цепь ближнего света правой фары
Ф11 (10)	Цепи: Левая блок-фара Лампы дальнего света; сигнализатор включения дальнего света фар в комбинации приборов
Ф12 (10)	Цепь лампы дальнего света правой фары
F13(30)	Цепи задних стеклоподъемников
F14(30)	Цепи передних стеклоподъемников
Ф15 (10)	Цепь блока управления АБС
Ф16(15)	Цепи обогрева сидений водителя и переднего пассажира
Ф17(15)	Цепи аудиосигнала
Ф18 (10)	Цепи: лампы габаритного света левой фары блока; лампочки левого заднего фонаря
Ф19 (10)	Цепи: габаритные фонари фары правого блока; правый задний фонарь габаритных огней; освещение номерного знака; лампы освещения перчаточного ящика; Освещение комбинации приборов и элементы управления на приборной панели, консоли и облицовке туннеля пола
Ф20 (7,5)	Цепь заднего противотуманного фонаря
F21(5)	Цепи обогрева наружных зеркал заднего вида
F22	Бронирование
F23	Бронирование
F24(5)	Цепь управления гидроусилителем руля
Ф26(5)	Цепь блока управления подушками безопасности
Ф27(20)	Цепи: парктроник; фонари заднего хода; омыватель лобового стекла и стекло багажника
Ф28(15)	Цепи: плафоны освещения салона; лампы освещения багажника; лампы подсветки основного блока
Ф29(15)	Цепи: стеклоочистители прерывистого режима; переключатель поворотников; аварийный выключатель; управление центральным замком; зуммер; диагностический разъем системы управления двигателем
Ф30 (20)	Цепи центрального замка
Ф31 (15)	Цепь противотуманных фар
Ф32 (30)	Цепь питания реле обогрева заднего стекла
F33	Бронирование
Ф34 (15)	Цепь магнитной муфты заднего привода
Ф35	Бронирование
Ф36(30)	Реле цепи питания К8 тепловентилятора
Ф37(5)	Схемы электропривода наружных зеркал
Ф38 (15)	Прикуриватель Рено Дастер; питание основного блока воспроизведения звука от выключателя питания
Ф39 (10)	Реле электродвигателя системы отопления, кондиционирования и вентиляции

Предохранитель №38 отвечает за прикуриватель.

Отдельно под противоугонным устройством вдоль балки приборной панели может быть реле дополнительного отопителя салона (1067 — 1068), а под панелью приборов — реле обогрева заднего стекла (235).

Вариант 2

Блок под капотом

Находится рядом с аккумулятором, прикрыт защитным кожухом.

Эф1	10А Противотуманные фары
Эф2	Электрический блок управления 7,5 А
Ef3	30A Обогрев заднего стекла, обогреватели наружных зеркал заднего вида
Ef4	25А Блок контроля устойчивости
Ef5	Цепи предохранителей 60А Р11, Р24-Р27, Р34, Р39, Р41
Ef6	60А Замок зажигания (замок), цепь предохранителя Р28. Р31, Р38, Р43, Р46, Р47
Ef7	Модуль контроля устойчивости 50А
Ef8	Розетка 80А в багажнике
Эф9	Резерв 20А
Эф10	40А Обогрев лобового стекла 1
Эф11	40А Обогрев лобового стекла 2
Эф12	30А стартер
Эф13	Резерв 15А
Эф14	25А Электронное управление двигателем
Эф15	15A Реле муфты компрессора кондиционера, муфта компрессора кондиционера
Эф16	Электрический вентилятор охлаждения 50А
Эф17	40А Блок управления АКПП
Эф18	Насос электроусилителя руля 80А
Эф19	Бронирование
Эф20	Бронирование
Эф21	Датчики кислорода 15A, клапан продувки адсорбера, датчик положения распредвала, клапан фазовращателя
Эф22	Модуль управления двигателем (ECU), модуль управления охлаждающим вентилятором, катушки зажигания, топливные форсунки, топливный насос
Эф23	Топливный насос

Возможны также вариации исполнения этого блока. Полная схема с расшифровкой здесь.

Предохранители и реле рено дастер — расположение, схемы блоков, назначение. Предохранитель прикуривателя.

Renault Duster — относится к классу кроссоверов. Впервые был представлен на Европейском рынке ещё в 2009 году. Поставлялся на рынки России и стран СНГ в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годах и по настоящее время. За этот период автомобиль прошел рестайлинг. Мы представляем описание блоков с предохранителями и реле рено дастер с двумя основными вариантами исполнения (до и рестайлинговые версии). Покажем схемы блоков, назначение их элементов, отметим предохранитель отвечающий за прикуриватель.

Обращаем Ваше внимание, что количество предохранителей и реле, а так же сами схемы блока могут отличатся от данного материала и зависят от электро оснащенности, года выпуска и страны поставки автомобиля.

Расположение блоков с предохранителями и реле в автомобиле рено дастер:

1. С левой стороны в торце панели приборов.
2. В моторном пространстве, сразу за аккумулятором.

Описание для до рестайлинговых

Блок под капотом

Общая фото — схема

Описание предохранителей

F1	Не используется
F2	Не используется
F3 (25)	Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем
F4 (15)	Цепь электромагнитной муфты компрессора кондиционера
F5 (40)	Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения
F6 (60)	Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне
F7 (60)	Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне
F8 (60)	Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне
F9 (25)	Цепи, находящиеся под напряжением в положении S и А ключа зажигания
F10 (80)	Силовые цепи реле включения электрообогревателя салона
F11 (50) и F12 (25)	Цепи блока управления ABS

Обозначение реле

• К1 — Реле большой скорости вентилятора системы охлажде­ния
• К2 — Реле кондиционера
• КЗ — Реле малой скорости вентилятора системы охлаждения
• К4 — Реле топливного насоса и катушек зажигания
• К5 — Главное реле системы управления двигателем
• К6 — Не используется
• К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
• К8 — Реле вентилятора отопителя

Другие варианты исполнения данного блока.

В этом случае, полное описание можете скачать тут.

Блок в салоне

Расположен в торце приборной панели с водительской стороны за крышкой.

Схема

Расшифровка

F1 (20)	Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5)	Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
F3 (10)	Цепи ламп сигналов торможения
F4 (10)	Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5)	Цепь управления электромагнитной муфтой заднего редуктора
F6	Резерв
F7	Резерв
F8	Резерв
F9 (10)	Цепь лампы ближнего света левой блок-фары
F10 (10)	Цепь лампы ближнего света правой блок-фары
F11 (10)	Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10)	Цепь лампы дальнего света правой блок-фары
F13 (30)	Цепи электро стеклоподъемников задних дверей
F14 (30)	Цепи электро стеклоподъемников передних дверей
F15 (10)	Цепь блока управления ABS
F16 (15)	Цепи обогрева сидений водителя и переднего пассажира
F17 (15)	Цепи звуковых сигналов
F18 (10)	Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10)	Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5)	Цепь лампы заднего противотуманного света
F21 (5)	Цепи элементов обогрева наружных зеркал заднего вида
F22	Резерв
F23	Резерв
F24 (5)	Цепь контроля усилителя рулевого управления
F26 (5)	Цепь блока управления подушками безопасности
F27 (20)	Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15)	Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15)	Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20)	Цепи центрального замка
F31 (15)	Цепь противотуманных фар
F32 (30)	Силовая цепь реле обогрева стекла двери багажного отделения
F33	Резерв
F34 (15)	Цепь электромагнитной муфты заднего редуктора
F35	Резерв
F36 (30)	Силовая цепь реле К8 вентилятора отопителя
F37 (5)	Цепи электроприводов наружных зеркал заднего вида
F38 (15)	Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10)	Реле электродвигателя системы отопления, кондиционирования и вентиляции

За прикуриватель отвечает предохранитель номере 38.

Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 — 1068), а под щитком приборов реле обогрева заднего стекла (235).

Обозначение для рестайлинговых

Блок под капотом

Фотография

Схема

Назначение предохранители

Ef1	10A Противотуманные фары
Ef2	7.5A Блок управления электрооборудованием
Ef3	30A Обогреватель заднего стекла, обогреватели наружных зеркал
Ef4	25A Блок управления системой курсовой устойчивости
Ef5	60A Цепи предохранителей Р11, Р24-Р27, Р34, Р39, Р41
Ef6	60A Выключатель (замок) зажигания, цепи предохранителей Р28. Р31, Р38, Р43, Р46, Р47
Ef7	50A Блок управления системой курсовой устойчивости
Ef8	80A Розетка в багажном отделении
Ef9	20A Резерв
Ef10	40A Обогрев ветрового стекла 1
Ef11	40A Обогрев ветрового стекла 2
Ef12	30A Стартер
Ef13	15A Резерв
Ef14	25A Электронная система управления двигателем
Ef15	15A Реле муфты компрессора кондиционера, муфта компрессора кондиционера
Ef16	50A Электро вентилятор системы охлаждения
Ef17	40A Блок управления АКП
Ef18	80A Электро насос гидроусилителя рулевого управления
Ef19	Резерв
Ef20	Резерв
Ef21	15A Датчики концентрации кислорода, клапан продувки адсорбера, датчик положения распределительного вала, клапан изменения фаз
Ef22	Электронный блок управления двигателем (ЭБУ), блок управления электро вентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос
Ef23	Топливный насос

Назначение реле

В исполнении данного блока также возможны варианты. Полную схему с расшифровкой тут.

Блок в салоне

Фотография блока

Схема

Распиновка предохранителей на 260-2

1. Резерв
2. 25А — Блок управления электрооборудование, лева блок-фара, правая блок фара
3. 5А — Полноприводная трансмиссия (4WD)
4. Резерв / 15А Дополнительный блок управления электрооборудование
5. 15А Разъем для подключения дополнительного оборудования сзади (розетка)
6. 5А — Блок управления электрооборудование
7. Резерв
8. 7,5А — Нет данных
9. Резерв
10. Резерв
11. Реле А — Блокировка задних стклоподъемников

Распиновка на 260-1 (основная плата)

1. 30А — Электрический стеклоподъемник передней двери
2. 10А — Дальний свет левой фары
3. 10А — Дальний свет правой фары
4. 10А — Ближний свет левой фары
5. 10А — Ближний свет правой фары
6. 5А — Задние фонари
7. 5А — Передние габаритные огни
8. 30А — Электрический стеклоподъемник задней двери
9. 7,5А — Задний противотуманный фонарь
10. 15А — Звуковой сигнал
11. 20А — Автоматическая блокировка дверей
12. 5А — Системы ABS — ESC, выключатель стоп-сигнала
13. 10А — Плафон освещения, освещение багажного отделения, освещение отделения для перчаток
14. Не используется
15. 15А — Стеклоочиститель ветрового стекла
16. 15А — Мультимедийная система
17. 7,5А — Лампы дневного света
18. 7,5А — Стоп-сигнал
19. 5А — Система впрыска, щиток приборов, центральный электронный коммутационный блок в салоне
20. 5А — Подушка безопасности
21. 7,5А — Полноприводная трансмиссия с 4 ведущими колесами (4WD), передача заднего хода
22. 5А — Усилитель рулевого управления
23. 5А — Регулятор/ограничитель скорости, реле заднего стекла, сигнал не пристегнутого ремня безопасности, система контроля дистанции при парковке, реле дополнительное отопление салона
24. 15А — ЦЭКБС (центральный электронный коммутационный блок салона)
25. 5А — ЦЭКБС (центральный электронный коммутационный блок салона)
26. 15А — Указатели поворота
27. 20А — Подрулевые переключатели
28. 15А -Звуковой сигнал
29. 25А — Подрулевые переключатели
30. Не используется
31. 5А — Щиток приборов
32. 7,5А — Радиоприемник, панель управления кондиционером салона, вентиляция салона, задний разъем для подключения электро аксессуаров
33. 20А — Прикуриватель
34. 15А — Диагностический разъем и разъем для аудиосистемы
35. 5А — Зеркало заднего вида с подогревом
36. 5А — Наружные зеркала заднего вида с электроприводом
37. 30А — Центральный электронный коммутационный блок салона, стартер
38. 30А — Стеклоочиститель ветрового стекла
39. 40А — Вентиляция салона автомобиля
40. Реле А — Электро вентилятор климатической установки
41. Реле В — Обогрев зеркал

За прикуриватель отвечает предохранитель номер 33.

Реле 703: В — Резерв, А — Дополнительная розетка в багажном отделении

Надеемся, что данный материал был Вам полезен. А если есть что добавить, пишите в комментариях.

Категории товаров, которые вам могут быть интересны на основании статьи «Рено Дастер / Ниссан Террано — блоки предохранителей и реле»:
