Типы и маркировка люминесцентных ламп

В этой статье представлено описание и маркировка основных типов люминесцентных сламп присутствующих на рынке. Приводится детальное описание ламп основных производителей — OSRAM, PHILIPS и GENERAL ELECTRIC. По схеме зажигания лампы бывают нескольких видов — требующие стартера (pre-heat start) и не требующие стартера (rapid start и instant start). Подробнее об этом в описании балластов для ламп.

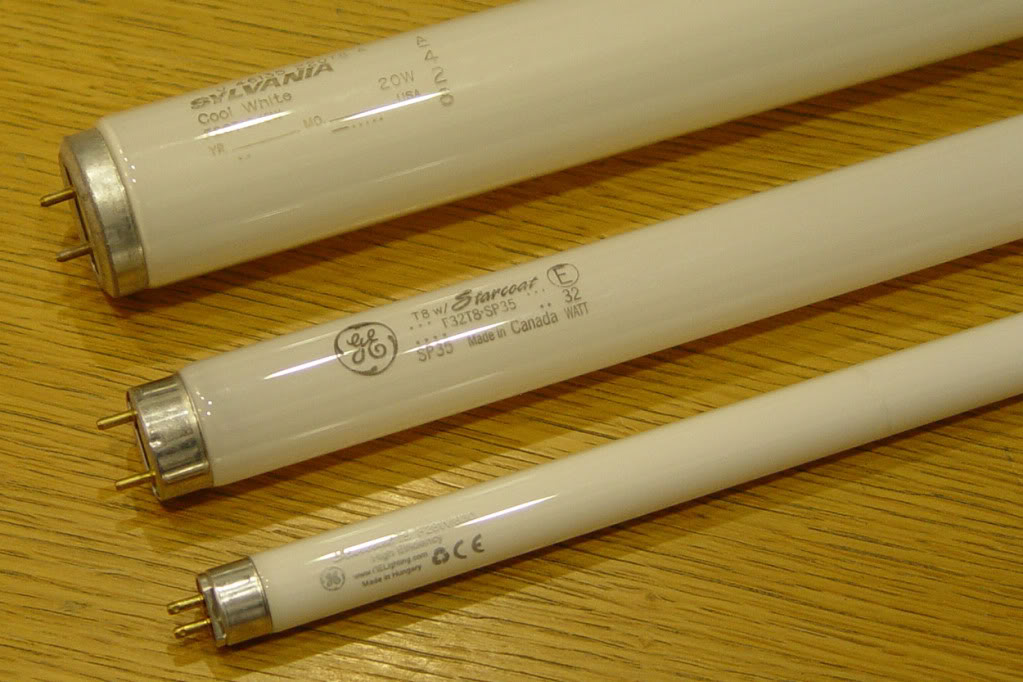

По диаметру колбы лампы делятся на несколько видов (диаметр измеряется в 8-х дюйма), буква T обозначает tubular форму колбы:

T-5 – пока не являются широко используемыми, поэтому дорогие. У этих ламп светоотдача доходит до 100-110 люмен/ватт. Компактные лампы (power compact) также имеют трубки T5. Сейчас компании, производители ламп, стали выпускать достаточно много ламп этого типа.

T-8 – новые лампы. Они постепенно вытесняют стандартные лампы T-12, имея практически такой же световой поток. Пока данные лампы более дорогие. Помните, что их нельзя ставить в схему питания для лампы T-12 (эти лампы рассчитаны на ток 0.260A, большинство T-12 – 0.430A)

T-10 – неудавшаяся попытка замены T-12.

T-12 – включает в себя большинство стандартных ламп,

Лампы с колбой в виде буквы U, имеют в своем обозначении букву U

Про обозначение компактных ламп (power compact) – ниже.

Про обозначение ламп российского производства написано в отдельном разделе.

По мощности лампы делятся на несколько видов:

Читайте также:

Какие лампы подсветки приборной панели калина 1

• Стандартные (T-12 – ток 430A)

• High Output (HO) — с током 0.8A. У них мощность больше, соответственно больше и световой поток. Хотя светоотдача при этом меньше, чем у стандартной лампы

• Very High Output (VHO) – с током 1.5A

• «Экономичные» лампы с пониженной мощностью (Philips – Econ-o-Watt, Osram/Sylvania – SuperSaver) – например, лампа стандартного размера 48″ и обозначенная F40/SS или F40/EW потребляет 34 ватт вместо 40. Света такая лампа дает около 2800 Лм вместо 3200 Лм.

При этом такие лампы бывают всех диаметров и видов. Надо смотреть, чтобы голова кругом не пошла.

По длине лампы тоже бывают любые. Обозначаются лампы обычно:

15 — номинальная мощность в ваттах. Реальная может быть другой (обращайте внимание на экономичные лампы). К тому же световой поток от лампы зависит от используемого балласта.

T12 — диаметер трубки

Color — цвет (например CW, WW, 850 и т.д.). Таблица с цветами приведена ниже

Читайте также:

Как подключить птф на ваз 2112

EW (или SS) — для экономичных ламп

HO — для high output ламп

HF — для ламп, которые используются совместно с высокочастотным электронным балластом.

RS добавляется в обозначении для ламп, которые могут быть включены в схему без стартера (rapid start)

Начальный световой поток измеряется через 100 часов, средний — через 2000 часов. Световой поток имеет свойство ослабевать с течением времени, поэтому лампы лучше заменять чаще.

Стандартные люминесцентные лампы (диаметр трубки — 26 мм).

Люминесцентные лампы улучшенной цветопередачи (диаметр трубки — 26 мм).

Лампы с трехслойным люминофором.

Лампы с пятислойным люминофором.

Читайте также:

Ниссан террано где находится предохранитель на прикуриватель

Специальные люминесцентные лампы (диаметр трубки — 26 мм).

Размеры люминесцентных ламп (диаметр трубки — 26 мм).

Маркировка люминесцентных ламп различных фирм-производителей различная и содержит в себе основные параметры: тип лампы, ее мощность и цветовые характеристики. Ниже приводится расшифровка маркировки люминесцентных ламп основных производителей — OSRAM, PHILIPS и GENERAL ELECTRIC.

Классификация, маркировка и обозначение люминесцентных ламп и цоколей

Все люминесцентные лампы можно разделить на две большие группы: линейные и компактные. Небольшой ассортимент кольцевых и U-образных ламп можно отнести к линейным, так как они делаются в колбах таких же диаметров и имеют близкие параметры.

Линейные лампы массового применения выпускаются в колбах диаметром 38, 26 и 16 мм (иностранное обозначение — Т12, Т8 и Т5, то есть 12/8, 8/8 и 5/8 дюйма). Немецкая фирма Osram делает еще лампы Т2 диаметром около 7 мм, но эти лампы применяются пока только в сканерах и другой репрографической аппаратуре, а не для общего освещения. В последние годы за рубежом выпуск ламп в колбах диаметром 38 мм практически прекращен. Стандартный ряд мощностей линейных ламп не велик: 4, 6, 8, 13, 15, 18, 20, 30, 36, 40, 58, 65 и 80 Вт. В абсолютном большинстве современных светильников используются лампы только трех номиналов мощности: 18, 36 и 58 Вт. В России еще продолжается выпуск ламп мощностью 20, 40, 65 и 80 Вт в колбах диаметром 38 мм.

Как уже было сказано, лампы разной мощности различаются длиной колб — от 136 до 1514 мм (с цоколями).

В отличие от ламп накаливания, на люминесцентных лампах никогда не указывается напряжение, на которое они должны включаться, так как в зависимости от применяемой схемы включения одна и та же лампа может работать при самых разных напряжениях — как по величине (от нескольких вольт до сотен вольт), так и по роду тока (переменный или постоянный).

Лампы каждой мощности выпускаются с различной цветностью излучения. В России по ГОСТ 6825 установлено пять цветностей белого света: тепло-белый, белый, естественный, холодно-белый и дневной, обозначаемые буквами ТБ, Б, Е, ХБ и Д. Кроме белых ламп разной цветности, производятся цветные люминесцентные лампы — красные, желтые, зеленые, голубые и синие (К, Ж,З,Ги С).

Цветность излучения ламп приблизительно может быть охарактеризована цветовой температурой Гцв. Тепло-белой цветности соответствует 7Цв = 2700 — 3000 К; белой — 7Цв = 3500 К; холодно-белой — 7Цв = 4200 К; естественной — 7Цв = 5000 К; дневной — 7Цв = 6000 — 6500 К.

Читайте также:

Как снять фару на старексе

В маркировке ламп зарубежного производства какого-либо единства нет, каждая фирма маркирует по-своему. Так, Philips все линейные лампы обозначает TL-D, Osram — Lumilux, General Electric — F. После этих букв указывается мощность ламп (18W, 36W, 58W). По ГОСТ 6825 в маркировке ламп не предусмотрено указание индекса цветопередачи. В отличие от этого, в маркировке всех зарубежных ламп с хорошей и отличной цветопередачей после мощности (через дробь) ставится цифра, характеризующая общий индекс цветопередачи Ra. Если Ra = 90, то пишется цифра 9, при 80 Таблица 1

Люминесцентные лампы

Линейные люминесцентные лампы — экономичные и доступные источники света.

Люминесцентные лампы многие считают такой же классикой освещения, как и лампы накаливания. С этим тяжело спорить, учитывая, что первая люминесцентная лампа была выпущена аж в 1938 году, а в СССР такие лампы были разработаны в 1951 году. А первая газоразрядная лампа — предок современных люминесцентных ламп — была изобретена в 1956 году.

По сравнению с лампами накаливания линейные люминесцентные лампы дневного света являются более экономичными (примерно в 5 раз) и имеют больший срок службы (в 5-10 раз).

Изобретателем люминесцентной лампы (лампы дневного света) считается Эдмунд Гермер. Он и его команда в 1926 году получили бело-цветной свет от газоразрядной лампы, колба которой внутри была покрыта флуоресцентным порошком. Позже корпорация General Electric купила патент у Гермера и в 1938 году довела лампы дневного света до широкого коммерческого использования. Свет первых ламп напоминал естественный уличный свет в пасмурный день (примерно 6400К): считается, что именно тогда и появилось название «лампа дневного света».

В Советском Союзе массовое производство люминесцентных ламп началось только в 1948 году, за что в 1951 году разработчики первой советской лампы дневного света стали лауреатами Сталинской премии второй степени.

Советский ГОСТ 6825-64 определял только три типоразмера линейных люминесцентных ламп мощностью 20, 40 и 80 ватт (длиной 600, 1200 и 1500 мм соответственно). Колба имела большой диаметр 38 мм для более легкого зажигания при низких температурах.

Люминесцентные линейные лампы дневного света выпускаются многих видов: разной мощности, длины, с разными диаметрами колб, разными цоколями и разным светом в зависимости от назначения лампы. Более того, этот ассортимент будет еще больше, если учесть, что энергосберегающие лампы также представляют собой лампы дневного света со встроенными пусковыми устройствами.

Сегодня наиболее распространенными трубками линейных ламп дневного света являются Т8 (Ø 26 мм), Т5 (Ø 16 мм) и Т4 (Ø 12,5 мм). Лампы с трубкой Т8 имеют цоколь G13 (13 мм между штырьками), а Т4 и Т5 имеют цоколь G5 (5 мм между штырьками). Лампы дневного света Т8 в настоящее время выпускаются мощностью от 10 до 70 Вт, лампы Т5 — от 6 до 28 Вт, а лампы Т4 — от 6 до 24 Вт. Естественно, что мощность ламп напрямую влияет и на размеры (длину) люминесцентных ламп: соотношения размеров и мощностей стандартизировано. То есть лампа мощностью 18 Вт с трубкой T8 и цоколем G13 любого производителя имеет длину 590 мм.

Выпускаются люминесцентные лампы с разными цветовыми температурами для разных целей, но наиболее распространены лампы цветности 4000К и 6500К. Подробнее о цветовых температурах и сферах их применения можно посмотреть в нашей статье Энергосберегающие лампы: слухи и мифы (слух №6).

Также люминесцентные лампы по индексу цветопередачи (обозначается Ra или CRI — colour rendering index), то есть возможности точно отображать цвета по сравнению с естественным светом. Так лампы со 100% цветопередачей (Ra=1) отображают все цвета также как и при солнечном дневном свете. Но наиболее распространенными (в силу достаточности и большей доступности) являются лампы с индексом цветопередачи 70 — 89%.

Ниже мы приводим описание и технические характеристики самых часто используемых ламп, как в промышленном и муниципальном (где они наиболее распространены), так и жилом секторе. Приведенные ниже значения светового потока и срока службы являются примерными и могут отличаться в зависимости от производителя.

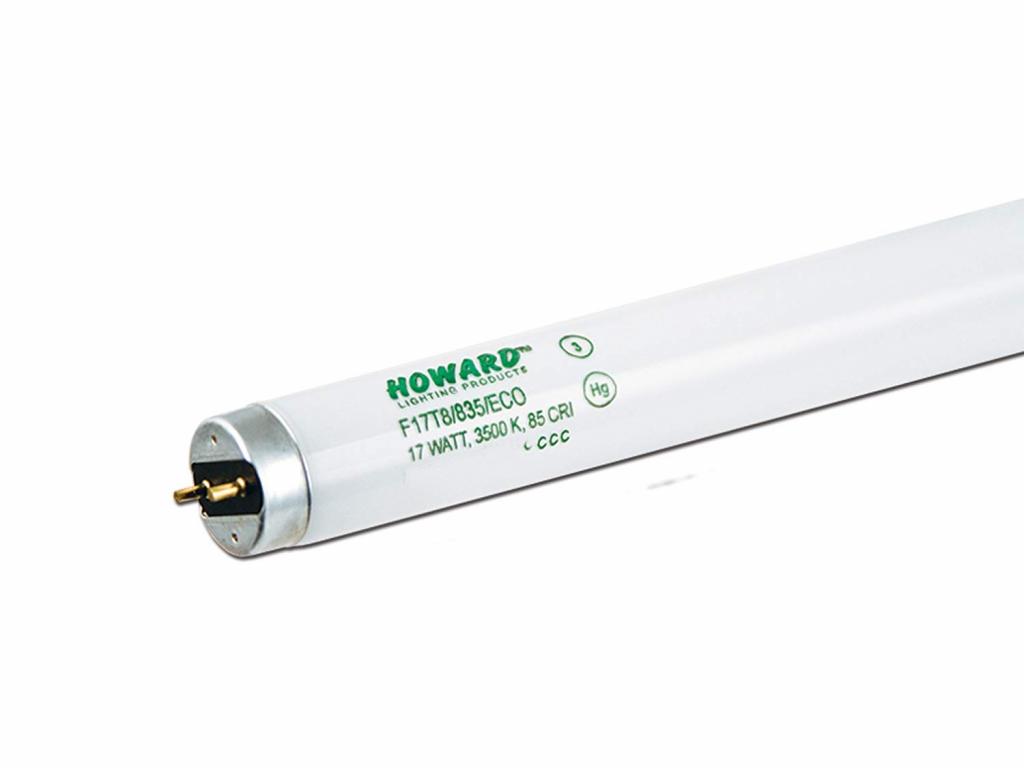

Стандартные линейные люминесцентные лампы с трубкой Т8 и цоколем G13

Самый распространенный тип линейных люминесцентных ламп. Именно такие лампы мощностью 18 Вт («короткую») или 36 Вт («длинную») вспоминают в первую очередь, когда слышат словосочетание «люминесцентная лампа». И хотя ассортимент таких ламп состоит из моделей мощностью от 10 до 70 Вт, чаще всего используются именно лампы мощностью 18 и 36 Вт, которые взаимозаменяемы с советскими люминесцентными лампами ЛБ/ЛД-20 и ЛБ/ЛД-40 соответственно.

Линейные люминесцентные лампы с трубкой Т8 и цоколем G13 используются в основном в промышленности (склады и производственные цеха), а также в офисах и муниципальных государственных учреждениях (администрации, школы, детские сады).

Средняя продолжительность работы составляет 10000 часов. Диаметр трубки Т8 составляет 26 мм. Работают, как с электромагнитными дросселями (ЭмПРА) в связке со стартерами, так и с электронными балластами (ЭПРА).

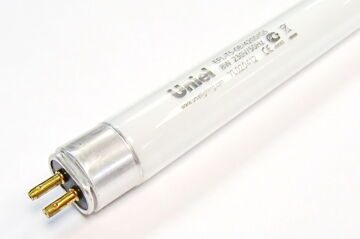

Стандартные линейные люминесцентные лампы с трубкой Т5 и цоколем G5

Люминесцентные лампы T5 (в отличие от Т8) наиболее распространены именно в жилом секторе. Они более узкие, и поэтому светильники с ними лучше подходят для подсветки ниш или кухонных столов под шкафами.

Ассортимент люминесцентных линейных ламп с трубкой Т5 состоит из моделей мощностью от 6 до 28 Вт (замена ламп накаливания от 30 до 140 Вт). В основном выпускаются лампы цветностью 4200К и 6400К.

Лампы Т5 имеют цоколь G5 (5 мм между штырьками).

Средняя продолжительность работы составляет 6000 — 10000 часов (в зависимости от производителя и модели). Диаметр трубки Т5 составляет 16 мм. Используются с электронными балластами (ЭПРА).

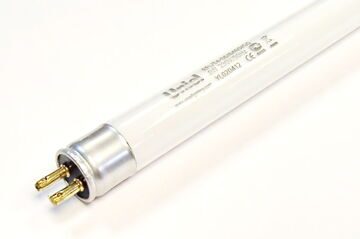

Стандартные линейные люминесцентные лампы с трубкой Т4 и цоколем G5

Светильники для люминесцентных линейных ламп с трубкой Т4 получили меньшее распространение, чем светильники для ламп Т5. В основном такие люминесцентные лампы используются для местной подсветки — идеальный мебельный светильник!

Выпускаются линейные люминесцентные лампы с трубкой Т4 мощностью от 6 до 24 Вт (замена ламп накаливания от 30 до 120 Вт), с цветовой температурой света 4200К и 6400К.

Средняя продолжительность работы составляет 6000 — 8000 часов (в зависимости от мощности и производителя). Диаметр трубки составляет 12 мм. Работают с электронными балластами (ЭПРА).

Специальные люминесцентные лампы для растений и аквариумов Osram Fluora, Camelion Bio

Главной отличительной особенностью ламп для растений и аквариумов является акцент в красной и синей областях спектра. Применение Osram Fluora значительно улучшает протекание фотобиологических процессов в растениях: они при таком свете лучше растут и меньше болеют в условиях недостатка солнечного и тем более отсутствия дневного света!

Также компания Osram Fluora рекомендует использовать специальные лампы для растений и аквариумов в общественных зданиях, где мало естественного дневного света: в офисах, торговых центрах, магазинах и ресторанах.

Специальные линейные люминесцентные лампы Osram Fluora для аквариумов и растений выпускаются с трубкой Т8 (Ø 26 мм), цоколем G13 и мощностью от 15 до 58 Вт.

Osram Fluora L 18W/77

Osram Fluora L 36W/77

Osram Fluora L 15W/77

Специальные люминесцентные лампы для освещения продуктов питания Osram Natura

Специальный люминофор ламп Osram Natura придает пищевым продуктам натуральный вид свежих и аппетитных продуктов! Рекомендуется использовать лампы в продуктовых магазинах, супермаркетах и рынках. Особенно актуален правильный свет для мясных магазинов и хлебобулочных отделов.

Лампы Osram Natura благодаря специально подобранному световому спектру (цветность 76) придадут мясным, колбасным, булочным изделиям, овощам и фруктам более привлекательный и аппетитный вид.

Замену таких ламп рекомендуется проводить каждые 10000 часов. Диаметр трубки Т8 составляет 26 мм, цоколь G13.

Понравилась эта страница? Поделись ссылочкой с друзьями:

Чем лампы tl d отличаются от l

Технические характеристики люминесцентных ламп 36 вт

Лампа ЛБ 36 — это люминесцентный светильник низкого давления на 36 Ватт. Является одной из самых популярных моделей, так как проста, надежна и дешева. Люминесцентные лампы мощностью 15-80 Ватт относятся к категории ламп общего назначения. Их главная задача — имитация естественного света.

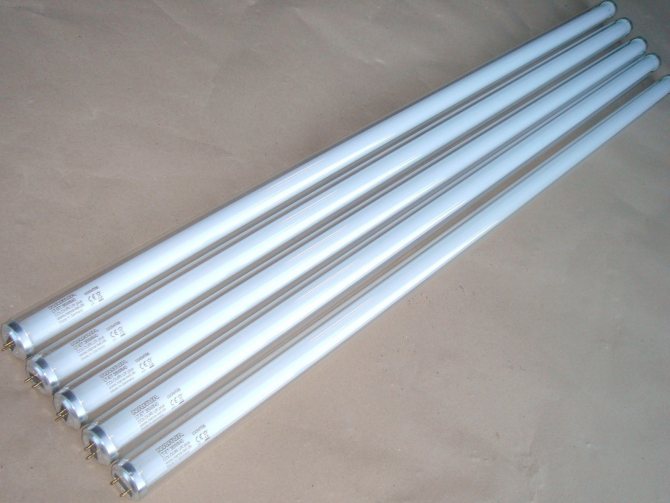

ЛБ лампы выглядят как длинные тонкие трубки

Важно! Современным аналогом лампы на 36 В является устаревшая лампа на 40 В. Современные технологии позволяют понизить мощность, не меняя других характеристик.

Название «Люминесцентная» связано с тем, что свечение лампочки происходит от слоя люминофора на внутренней стенке стеклянной трубки, а не от разогретого газа внутри. Люминесценция — это вторичное излучение, которое проявляется от действия потока положительно зараженных ионов.

Аббревиатура расшифровывается следующим образом:

Л — люминесцентная лампочка;
Б — белого цвета.

Существуют и другие сокращения цвета: Д — дневной, Е — естественный, У — универсальный, ХБ — холодный белый, ТБ — теплый белый. В маркировке могут быть и другие буквы: К (красный), З (зеленый), Г (голубой), С (синий). Отдельно обозначают УФ или ультрафиолет.

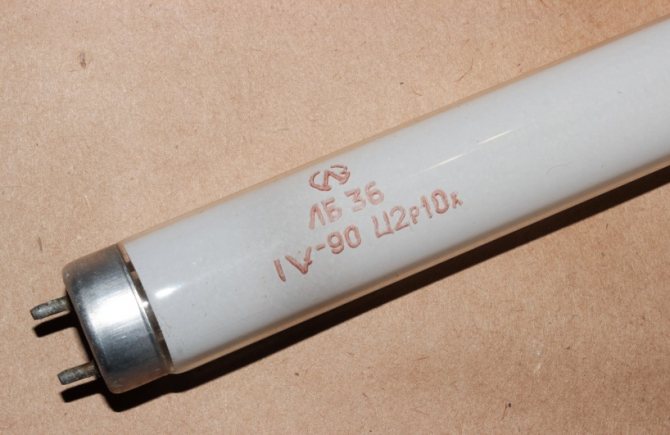

Узнать лампочку можно по отметке на ней

Люминесцентная лампа является газозарядным источником света. Свечение создается электрическим разрядом в ртутных парах, который создает ультрафиолетовое излучение. ЛБ работает от электросети переменного тока с напряжением 127-220 В и частотой 50 Гц.

По цветовой температуре лампочки ЛБ могут быть:

Теплыми белыми (2,7-3,4 тысячи К). Цвет мягкий, успокаивающий и расслабляющий, с желтоватым оттенком;
Естественный белый (3,4-5,6 тысячи К). Более холодный и резкий, яркий;
Холодный белый (5,6-6,4 тысячи К). Имеет синеватый оттенок, холодный и четкий, увеличивает работоспособность.

Свет может быть теплым и холодным

Описание люминесцентных ламп

Они относятся к газоразрядным лампам низкого давления – внутри колбы оно не превышает 400 Па. Средой для распространения электрического разряда служит инертный газ аргон. Для увеличения проницаемости среды в него добавлена металлическая ртуть, превращающаяся в пар при разогреве.

Люминесцентными их называют по той причине, что свечение исходит не от разогретой газовой среды, а от слоя люминофора, нанесенного на внутренние стенки колбы. Вторичное излучение – люминесценция – возникает под действием потока положительно заряженных ионов.

Дело в том, что газовая смесь со ртутью дает свечение сине-зеленого цвета, плохо воспринимающееся глазом человека. Люминофор сдвигает спектр излучения в более комфортную для него область. Обычно оно имеет белый или синеватый оттенок, аналогичный свету солнца в полдень. Поэтому источники света такого типа получили обиходное название «лампы дневного света».

Достоинства и недостатки лампы

К достоинствам ЛБ относятся:

Повышенная световая отдача, высокий коэффициент действия — примерно в 2-3 раза больше, чем у лампочек накаливания. В среднем люминесцентная лампочка дает в 5-7 раз больше света, чем обычная лампа накаливания;
Охват большой территории. Одна лампочка может осветить значительную площадь;
Экономное потребление электричества. ЛБ меньшей мощности потребляет меньше электричества, при этом она дает столько же света, что и более сильные лампы накаливания;
Наличие цветных и специальных моделей (бактерицидных, ультрафиолетовых). Их можно использовать в медицине, пищевой промышленности, для декорирования помещений;
Длительный срок службы. Минимальный срок составляет 4,8 тысяч часов, максимальный — 20 тысяч. В среднем лампочки прослужат около 12 тысяч часов;

Вам это будет интересно Все о Led лампочках

Светильники ЛБ 36 пользуются популярностью

Важно! Срок службы напрямую зависит от количества включений и выключений. Обычно в общественных местах светильники быстрее выходят из строя.

Невысокая цена: цена составляет 50-100 рублей.*

Внутри лампы содержится ртуть, что делает ее опасной для человека. Утилизировать светильники можно только через специальные пункты сбора ртутных ламп. Если лампа разобьется, потребуется проявить осторожность при уборке последствий;
Для работы необходим специальный дроссель, из-за которого конечная стоимость увеличивается;
Любые неполадки могут вызвать мерцание лампы, которое плохо отражается на зрении и самочувствии, становится причиной головой боли и усталости.

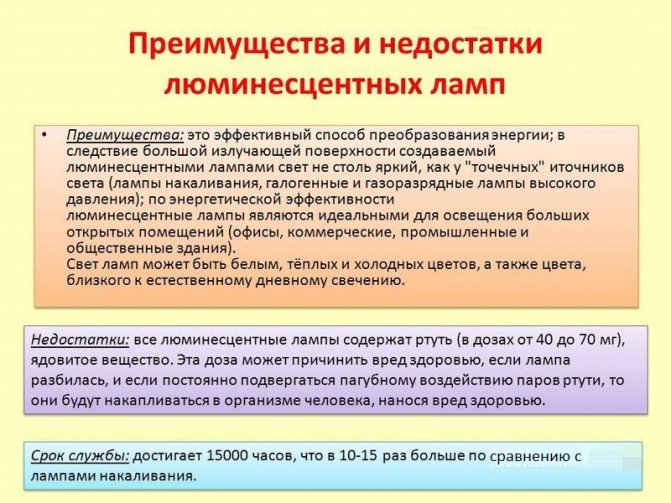

Преимущества и недостатки

Люминесцентные устройства уступают светодиодам, но все же часто используются для подсветки. Это связано с положительными качествами люминесцентной лампочки 36 Вт:

малые габариты и вес;
широкая сфера применения;
экономия;
большая площадь покрытия;
расширенный спектр свечения;
долгий срок службы;
хороший коэффициент полезного действия;
наличие аналогов различного назначения и цвета.

Недостатки у лампочек также есть:

наличие вредных веществ в составе прибора;
сложность утилизации;
вред для здоровья и глаз человека;
требуется дроссель для запуска;
повышение стоимости;
долгий запуск;
сокращение срока службы из-за частых включений и выключений.

Устройства активно применяются и заменяют устаревшие лампы накаливания и галогенные приборы.

Технические параметры

Лампа ЛБ на 36 В подключается к источнику переменного тока при помощи пусковой регулирующей аппаратуры. Имеет плохую цветопередачу, светит белым светом с небольшим оттенком лилового.

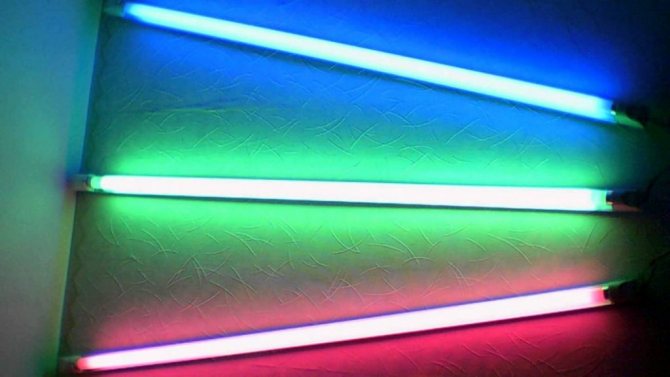

Разноцветные лампочки могут использоваться в рекламе и декоре

Технические характеристики следующие:

Длина полная: 121,36 см, длина только прозрачной трубки: 19,94 см для L;
Диаметр: 2,6 см;
Мощность: 36 Вт;
Напряжение в лампе: 103 В;
Срок службы: 12 тысяч часов;
Световой поток: 2800 лм;
Тип цоколя: G13.

Преимущества

Технологии производства постоянно совершенствуются. В современных энергосберегающих люминесцентных светильниках используется всё качественнее люминесцентный слой. Это дало возможность снизить их мощность, одновременно повысив эффективность светового потока, а также в 1,6 раза уменьшился диаметр стеклянной трубки, что повлияло и на её вес.

Рассмотрим преимущества люминесцентных ламп, это:

высокий КПД, экономия, большой срок службы;
разнообразие цветовых оттенков;
широкий спектральный диапазон;
наличие цветных и специальных колб;
большая площадь покрытия.

Читать также: Неисправности парорегулятора в утюге gc 2048

Они расходуют в 5–7 раз меньше электроэнергии, чем обыкновенные лампы накаливания. Например, люминесцентная лампа 20 Вт, даст света столько, сколько лампа накаливания мощностью 100 вт. К тому же у них очень большой срок службы. В этом плане сравниться с ними и превысить эти показания способна только светодиодная лампочка, но у неё есть свои особенности. А также они дают возможность подбирать колбы, которые дадут нужный уровень освещённости. А разнообразие цветовых её оттенков позволит легко декорировать помещение.

Люминесцентные лампы применяются в медицине, используясь как хорошие светильники и как ультрафиолетовые и бактериальные приборы. Такая их возможность широко применяется и в пищевой промышленности.

Очень важным является и тот факт, что такая лампа может осветить довольно солидную площадь, поэтому она стала незаменимой для больших помещений. Самый минимальный срок её службы 4800 часов, выше в технической характеристике указано 12 тысяч часов – это средняя величина, максимальная 20 000 часов, но она зависит от количества включений и выключений, поэтому в общественных местах прослужит меньше.

Недостатки

Несмотря на такие большие преимущества люминесцентных ламп, они могут нанести вред здоровью, поэтому такие светильники не рекомендуют устанавливать дома или на улице. Если такой прибор разобьётся, то может отравить помещение, местность и воздух на большое расстояние. Причиной этого является ртуть. Вот почему использованные колбы должны обязательно сдаваться на утилизацию.

Ещё одним недостатком люминесцентных колб является их мерцание, которое легко вызывается малейшими неполадками. Оно может отрицательно влиять на зрение и быть причиной головной боли. Поэтому необходимо следить за своевременным устранением неисправности или поменять трубочку на новую.

Для запуска светильника нужен дроссель, что усложняет конструкцию и влияет на цену.

Люминесцентные лампы 36 Вт экономичны, дают качественный яркий цвет и создают приятную рабочую атмосферу, цены на них низкие и начинаются от 60 рублей. При их выборе покупатели больше обращают внимание на потребность в освещении помещения. Светильники к ним тоже очень дешёвые, поэтому покупая лампу, больше внимания обращают на нужное качество, а не на цену.

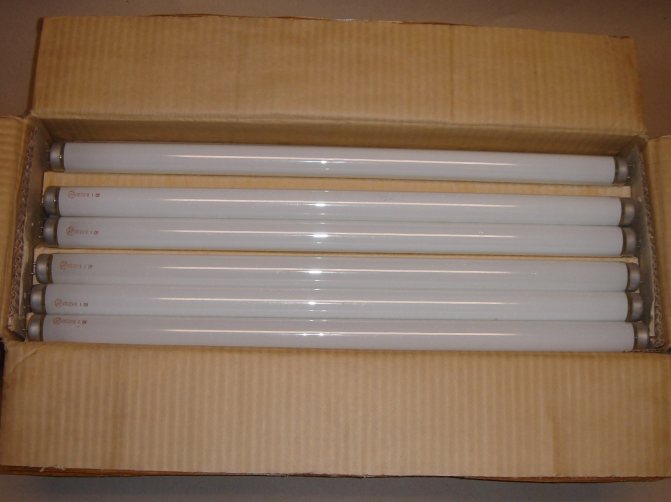

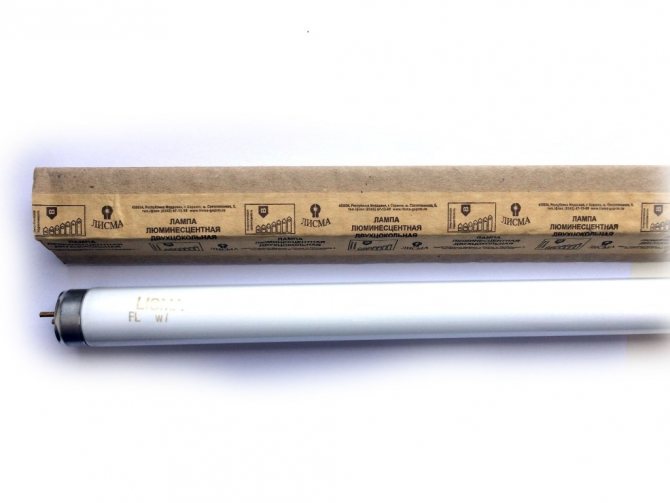

Лампы поставляются в коробках по 25 штук – это минимальная партия. Купить одну или несколько можно в розничных магазинах, где они упакованы в заводские коробки. Единица товара весит всего 0,17 кг. Колба очень лёгкая, длинная и хрупкая, поэтому при её транспортировке нужно соблюдать осторожность.

Люминесцентные лампы – газоразрядные ртутные лампы низкого давления. Мощность 36 Вт.

Применяется там, где не выдвигаются высокие требования к цветопередаче. Сетевое напряжение 23..

Применяется там, где не выдвигаются высокие требования к цветопередаче. Сетевое напряжение 22..

Применяется для общего освещения промышленных объектов и офисов. Могут работать как в обычных с..

Ртутная газоразрядная низкого давления. Отличается лучшей цветопередачей по сравнению с обычным..

Применяется для общего освещения промышленных объектов и офисов. Могут работать как в обычных с..

Применяется в основном для освещения растений и для подсветки аквариумов. За счёт увеличенного ..

Принцип действия

Свечение ламп ЛБ происходит следующим образом:

Лампочка подключается к электросети, температура спирали начинает повышаться;
Жидкая ртуть нагревается и превращается в пар, смешивается с аргоном;
После достижения нужной температуры появляется разряд, который протягивается между двумя электродами. Таким образом получается дуговой разряд;
Этот разряд начинает светиться УФ-излучением. Оно невидимо для людей, но, проходя через слой люминофора (он поглощает УФ-излучение и выделяет свет), преобразуется в белый световой поток.

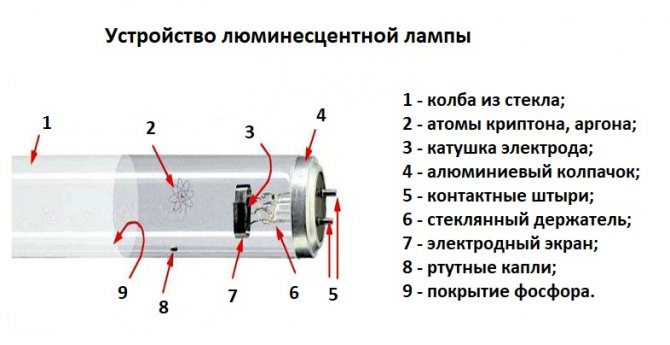

Устройство лампы

Устройство представляет собой длинную стеклянную трубку. Лампочка состоит из нескольких частей:

Вытянутой узкой колбы из кварцевого стекла. Изнутри она покрыта белым люминофором, из-за чего светильник выглядит непрозрачным. Для усиления качества светового потока слоев люминофора может быть несколько (3 или 5). Воздух из трубки выкачан, вместо него закачан аргон и капля ртути, последняя с повышением температуры превращается в пар;

Вам это будет интересно Как сделать нужный коэффициент светового потока

Люминесцентная лампа состоит из нескольких деталей

Важно! Внутри колбы давление не превышает 400 Па, поэтому их называют светильниками низкого давления.

2 цоколей с выводными контактами. Они расположены на обе стороны трубки и подключаются к электросети;
Электроды: они впаяны с обоих концов колбы. Представляют собой закрученные спиралью проволоки из вольфрама и дополнительно покрыты оксидом солей бария или стронция для защиты и увеличения срока использования. Параллельно вольфрамовым электродам вмонтированы жесткие электроды из никеля. Они одним концом соединены с вольфрамовыми.

Также для подключения необходим дроссель — пускорегулирующий аппарат, без которого светильники работать не будут. В его задачи входит обеспечить стабильность тока при его переменном значении.

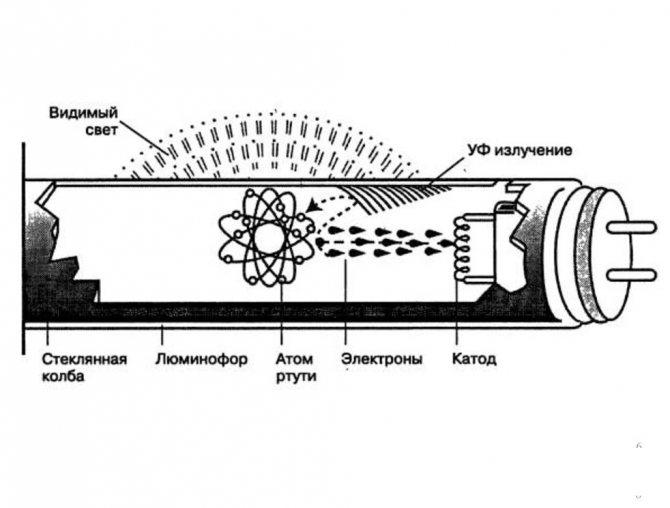

Принцип работы заключается в прохождении заряда через пары ртути

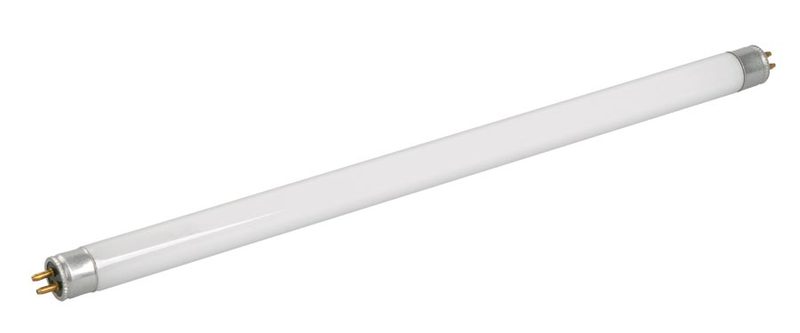

Особенности конструкции

Лампа люминесцентная 36Вт представляет собой цилиндрическую стеклянную трубку, заполненную аргоном. Внутренняя сторона колбы покрыта люминофором с добавлением ртути, которая под действием температуры превращается в пар. Трубка с двух сторон герметично запаяна. Здесь же располагаются жёсткие электроды, сделанные из никеля. К ним параллельно прикреплена вольфрамовая спираль, покрытая солями бария или стронция.

При поступлении электрического тока спираль накаливается, за счёт чего смесь из аргона и ртутных паров начинает излучать ультрафиолетовые лучи. Нанесённый на стенки колбы люминофор преобразует такое излучение в видимый свет.

Сфера применения

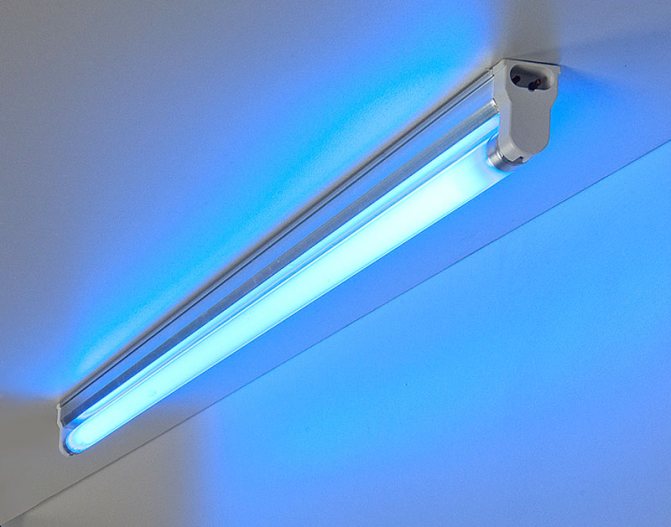

В основном их используют для освещения больших промышленных и жилых помещений, монтируют на улице и снаружи зданий. Их устанавливают в магазинах, офисах, выставочных залах и складах, разноцветные применяют в рекламных щитах и в шоу, бактерицидные — в медицине и пищевой промышленности для стерилизации предметов и обеззараживания воздуха. Например, такие лампочки устанавливают в витринах холодильников для лучшего хранения свежего мяса или сыров.

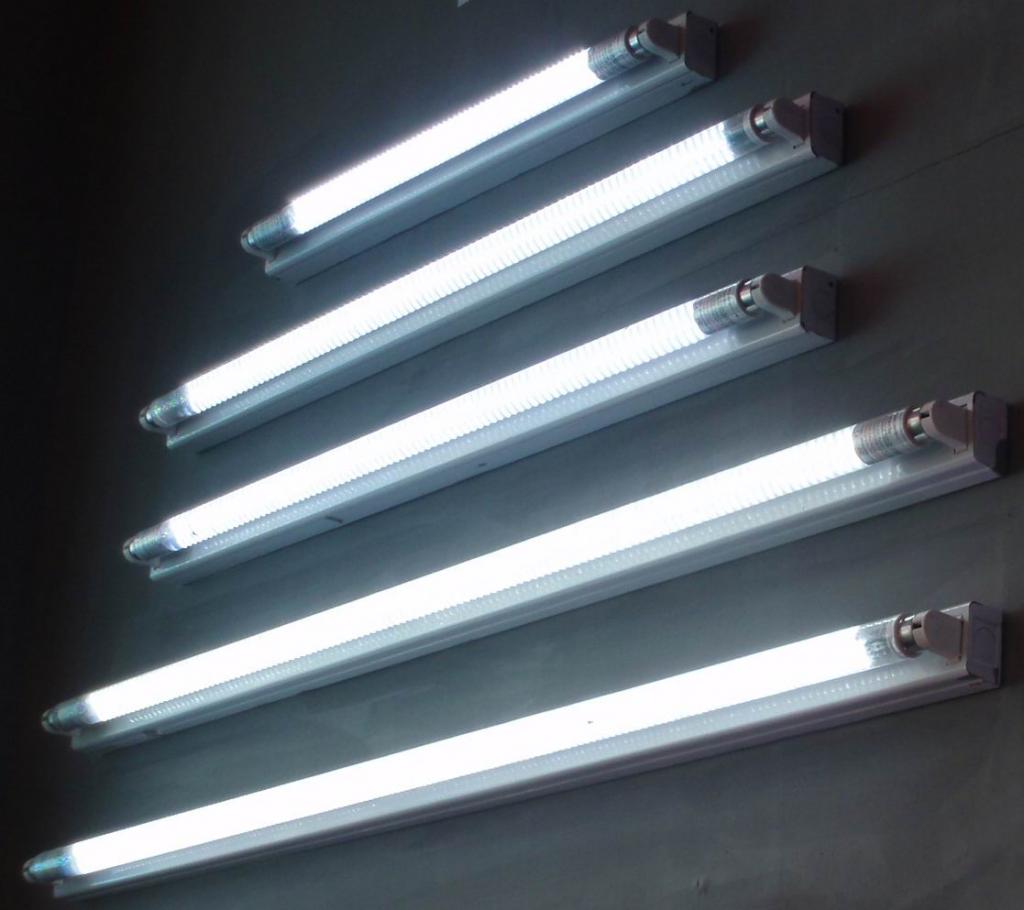

ЛБ лампы применяют в промышленных и офисных помещениях

Линейные люминесцентные лампы — экономичные и доступные источники света.

Читать также: Проходной выключатель и обычный в чем разница

Стандартные линейные люминесцентные лампы с трубкой Т8 и цоколем G13

Osram L 58W/640 (вместо ЛБ-80)

мощность	световой поток	цветовая температура	Ra (CRI)	длина с цоколем без штырьков

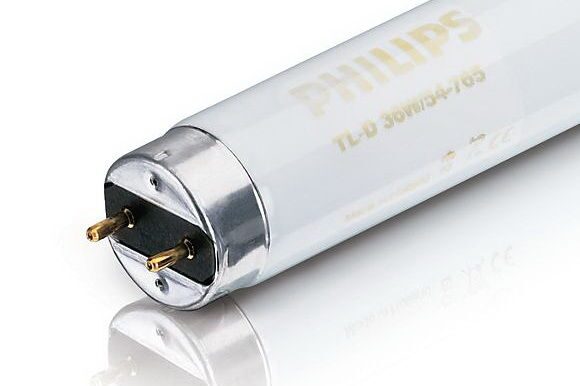

Osram L 18W/640 Philips TL-D 18W/33-640 (ЛБ-20)	18 Вт	1200 лм	4000 К (холодный белый)	60-69%	590 мм
Osram L 18W/765 Philips TL-D 18W/54-765 (ЛД-20)	18 Вт	1050 лм	6500 К (холодный дневной)	70-79%	590 мм
Osram L 36W/640 Philips TL-D 36W/33-640 (ЛБ-40)	36 Вт	2850 лм	4000 К (холодный белый)	60-69%	1200 мм
Osram L 36W/765 Philips TL-D 36W/54-765 (ЛД-40)	36 Вт	2850 лм	6500 К (холодный дневной)	70-79%	1200 мм
Osram L 15W/640	15 Вт	850 лм	4000 К (холодный белый)	60-69%	438 мм
Osram L 15W/765	15 Вт	740 лм	6500 К (холодный дневной)	70-79%	438 мм
Osram L 30W/640	30 Вт	2100 лм	4000 К (холодный белый)	60-69%	895 мм
Osram L 30W/765	30 Вт	1900 лм	6500 К (холодный дневной)	70-79%	895 мм
58 Вт	4600 лм	4000 К (холодный белый)	60-69%	1500 мм
Osram L 58W/765 (вместо ЛД-80)	58 Вт	4000 лм	6500 К (холодный дневной)	70-79%	1500 мм
Osram L 70W/640	70 Вт	5250 лм	4000 К (холодный белый)	60-69%	1764 мм

Стандартные линейные люминесцентные лампы с трубкой Т5 и цоколем G5

Лампы Т5 имеют цоколь G5 (5 мм между штырьками).

мощность	световой поток	цветовая температура	длина трубки без цоколя	общая длина со штырьками
Uniel EFL-T5-06/4200/G5	6 Вт	380 лм	4000 К (холодный белый)	211 мм	225 мм
Uniel EFL-T5-06/6400/G5	6 Вт	350 лм	6400 К (дневной)	211 мм	225 мм
Uniel EFL-T5-08/4200/G5	8 Вт	600 лм	4000 К (холодный белый)	288 мм	302 мм
Uniel EFL-T5-08/6400/G5	8 Вт	580 лм	6400 К (дневной)	288 мм	302 мм
Uniel EFL-T5-13/4200/G5	13 Вт	960 лм	4000 К (холодный белый)	516 мм	530 мм
Uniel EFL-T5-13/6400/G5	13 Вт	940 лм	6400 К (дневной)	516 мм	530 мм
Uniel EFL-T5-21/4200/G5	21 Вт	1850 лм	4000 К (холодный белый)	849 мм	864 мм
Uniel EFL-T5-21/6400/G5	21 Вт	1660 лм	6400 К (дневной)	849 мм	864 мм
Uniel EFL-T5-28/4200/G5	28 Вт	2470 лм	4000 К (холодный белый)	1149 мм	1161 мм
Uniel EFL-T5-28/6400/G5	28 Вт	2350 лм	6400 К (дневной)	1149 мм	1161 мм

Читать также: Компонент не входящий в состав чугуна алюминий

Стандартные линейные люминесцентные лампы с трубкой Т4 и цоколем G5

мощность	световой поток	цветовая температура	длина трубки без цоколя	общая длина со штырьками
Uniel EFL-T4-06/4200/G5	6 Вт	380 лм	4000 К (холодный белый)	206 мм	220 мм
Uniel EFL-T4-06/6400/G5	6 Вт	350 лм	6400 К (холодный дневной)	206 мм	220 мм
Uniel EFL-T4-08/4200/G5	8 Вт	600 лм	4000 К (холодный белый)	326 мм	340 мм
Uniel EFL-T4-08/6400/G5	8 Вт	580 лм	6500 К (холодный дневной)	326 мм	340 мм
Uniel EFL-T4-12/4200/G5	12 Вт	940 лм	4000 К (холодный белый)	354 мм	368 мм
Uniel EFL-T4-12/6400/G5	12 Вт	920 лм	6500 К (холодный дневной)	354 мм	368 мм
Uniel EFL-T4-16/4200/G5	16 Вт	1210 лм	4000 К (холодный белый)	454 мм	467 мм
Uniel EFL-T4-16/6400/G5	16 Вт	1195 лм	6500 К (холодный дневной)	454 мм	467 мм
Uniel EFL-T4-20/4200/G5	20 Вт	1700 лм	4000 К (холодный белый)	553 мм	567 мм
Uniel EFL-T4-20/6400/G5	20 Вт	1680 лм	6500 К (холодный дневной)	553 мм	567 мм
Uniel EFL-T4-24/4200/G5	24 Вт	2020 лм	4000 К (холодный белый)	641 мм	655 мм
Uniel EFL-T4-24/6400/G5	24 Вт	2010 лм	6500 К (холодный дневной)	641 мм	655 мм

Специальные люминесцентные лампы для растений и аквариумов Osram Fluora, Camelion Bio

Osram Fluora L 18W/77

Osram Fluora L 36W/77

Osram Fluora L 15W/77

мощность	световой поток	длина с цоколем без штырьков
18 Вт	550 лм	590 мм
36 Вт	1400 лм	1200 мм
15 Вт	400 лм	438 мм
Osram Fluora L 30W/77	30 Вт	1000 лм	895 мм
Osram Fluora L 58W/77	58 Вт	2250 лм	1500 мм

Специальные люминесцентные лампы для освещения продуктов питания Osram Natura

Замену таких ламп рекомендуется проводить каждые 10000 часов. Диаметр трубки Т8 составляет 26 мм, цоколь G13.

мощность	световой поток	Ra (CRI)	длина с цоколем без штырьков
Osram Natura L 18W/76	18 Вт	750 лм	70-79%	590 мм
Osram Natura L 36W/76	36 Вт	1800 лм	70-79%	1200 мм
Osram Natura L 15W/76	15 Вт	500 лм	70-79%	438 мм
Osram Natura L 30W/76	30 Вт	1300 лм	70-79%	895 мм
Osram Natura L 58W/76	58 Вт	2850 лм	70-79%	1500 мм

Понравилась эта страница? Поделись ссылочкой с друзьями:

Стоимость

Лампочки ЛБ 36 В — одни из самых дешевых и качественных. Их средняя стоимость не превышает 100 рублей. Помимо лампочки потребуется купить дроссель, при необходимости — оплатить доставку, доплатив за «хрупкость» товара.

Производитель обычно продает ЛБ 36 небольшими партиями по 25 штук, магазины производят розничную продажу.

Лапочки могут продаваться оптом или поштучно

Лампа ЛБ 36 — это люминесцентная лампочка на 36 Ватт, довольно популярная и востребованная модель. Отличается сочетанием низкой стоимость с высоким качеством и хорошим КПД. Несмотря на некоторые недочеты, связанные с использованием ртути, светильник отличается большим количеством достоинств.

Классификация, маркировка и обозначение люминесцентных ламп и цоколей

Как уже было сказано, лампы разной мощности различаются длиной колб — от 136 до 1514 мм (с цоколями).

Маркировка люминесцентных ламп: обозначение, классификация и расшифровка

Люминесцентные лампы были изобретены уже очень давно. Изначально компании, изготавливавшие их, не соблюдали практически никаких стандартов. Связано это было в первую очередь с простотой конструкции таких ламп. Свобода выбора в отношении размеров и конфигурации такого осветительного оборудования у производителей ничем не была ограничена. Однако в конечном итоге процесс сборки таких ламп все же стал более управляемым. Список видов поставляемых на рынок люминесцентных ламп на сегодняшний день широк, но все-таки ограничен. Классифицируется такое оборудование по разным признакам, отображаемым в маркировке. У люминесцентных ламп она наносится обычно непосредственно на колбу.

Какие виды бывают

Различаться все поставляемые сегодня на рынок люминесцентные лампы могут по следующим признакам:

количеству цоколей и их характеристикам;

наличию или отсутствию пусковой аппаратуры;

Классифицироваться такие лампы могут также по цвету свечения и световой температуре.

Конечно же, потребитель, решивший приобрести люминесцентную модель, в первую очередь должен быть информирован обо всех ее технических характеристиках. Отображаются последние, как и у любого другого оборудования, в данном случае в маркировке. У люминесцентных ламп она выглядит примерно следующим образом:

ЛБ Т8 w8 FS G13 RS 220 В. 2U.

В некоторых случаях порядок цифр может изменяться. Также в некоторых случаях в шифре лампы отображается только часть характеристик.

Различия по спектру

Первой в отечественной маркировке такого осветительного оборудования всегда идет буква Л. Следом за ней обычно стоят Б, Д или У. Эти буквы обозначают спектр света, испускаемого лампой:

У — универсальная лампа.

То есть в маркировке в самом начале может стоять комбинация букв ЛБ, ЛД или ЛУ.

Различия по диаметру колбы и длине

Этот параметр у люминесцентных ламп может варьироваться в довольно-таки широких пределах. От диаметра колбы такого оборудования напрямую зависят многие другие его технические характеристики:

Считается, что чем толще люминесцентная лампа, тем дольше она способна прослужить.

Диаметр в маркировке такого оборудования, согласно международным стандартам, обозначается цифрами, идущими за букой Т. Единицей его является 1/8 дюйма. К примеру, диаметр колбы с маркировкой Т8 будет равен 26 мм. Такие лампы на настоящий момент являются очень распространенными. Также на рынке большой популярностью пользуется оборудование этого типа с диаметром колбы 18 и 38 мм.

Иногда габариты ламп в маркировке могут быть приведены и просто как цифры. К примеру, на таком оборудовании может присутствовать обозначение 26/604. В этом случае первая цифра будет обозначать диаметр, а вторая — длину колбы в миллиметрах.

Какой может быть мощность

Этот параметр в маркировке обозначается буквой W и идущими за ней цифрами. Зная мощность люминесцентной лампы, можно определить, помещение какой площади ей можно осветить. К примеру, этот показатель может кодироваться как 11 W, 15 W, 20 W.

В отношении мощности обозначения в маркировке люминесцентных ламп соответствуют определенным шифрам такого же оборудования с нитью накаливания. Указываются эти соотношения в специальных таблицах. Представленные в них данные могут значительно облегчить выбор покупателю. К примеру, обозначение 11 W будет соответствовать мощности лампы накаливания в 55 W, 15 W — 75 W, 20 W — 100 W.

Расшифровка маркировки люминесцентных ламп: характеристики цоколей

Таких элементов в конструкцию лампы может входить 1 или 2. В первом случае в маркировке будет присутствовать обозначение FS, во втором — FD. Иногда на люминесцентных лампах можно видеть и шифр FB. Так маркируется компактное оборудование со встроенным цоколем типа ЭПРА.

Характеристики этой части конструкции люминесцентных ламп обозначаются буквой и двумя цифрами. Цоколи могут маркироваться, к примеру, как:

Цифры, идущие за буквой в маркировке, обозначают наружный диаметр.

Пусковая аппаратура

Современной промышленностью сегодня выпускается две основных разновидности люминесцентных ламп:

в дополнение к которым необходимо приобретать стартер;

с возможностью включения в схему с балластом, без пусковой аппаратуры;

Первый тип оборудования маркируется как Phs, второй — RS, третий — US. Иногда буквы, характеризующее способ пуска лампы, в шифре могут и отсутствовать. Это обозначает то, что стартер для данного оборудования — элемент обязательный.

Маркировка стартеров для люминесцентных ламп

Такие пусковые устройства представляют собой небольшие газоразрядные лампы с тлеющим зарядом. На колбу стартеров могут наноситься следующие коды:

цифры перед ней — мощность (60, 90, 120);

цифры после нее — напряжение (220, 127).

Также маркировка стартеров для люминесцентных ламп может быть западной. В этом случае на колбы оборудования:

в 220 В с напряжением 4-80 Вт наносится шифр S10, FS-U или ST111;

в 127 В с мощностью до 20 Вт — S2, FS-2, ST151.

Напряжение

Большинство выпускаемых современной промышленностью люминесцентных ламп рассчитано на использование в стандартной бытовой электросети. То есть чаще всего такое оборудование работает при напряжении в 220 В.

Однако в продаже сегодня имеются и люминесцентные лампы на 127 и 75 В. Первый тип такого оборудования, рассчитанного на пониженное напряжение, используется в метрополитене. Лампы на 75 В устанавливаются обычно в электропоездах.

В маркировке необходимое для такого оборудования напряжение обозначается напрямую. То есть именно 220 В, 127 В или 75 В.

Форма колбы ламп

Видов люминесцентного оборудования по этому параметру также существует множество. В маркировке лампы форма ее колбы может обозначаться как:

R — рефлекторного типа.

T — в виде таблетки.

Линейная форма колбы в маркировке лампы не отображается никак.

Дополнительная информация: цвет

Достаточно часто производители в маркировке люминесцентных ламп отображают и такие их характеристики, как цвет свечения и световая температура.

В этом случае в шифре будут присутствовать три цифры. Первая при этом отображает индекс цветопередачи. Этот показатель не стоит путать со спектром светимости. Чаще всего индекс цветопередачи определяется цветом колбы лампы. Обозначает он степень соответствия, заявленного производителем, оттенка естественному. В маркировке люминесцентных ламп по цвету он указывается как 1х10 Ra. То есть, к примеру, в шифре 742 (цифра 7) отображен индекс цветопередачи оборудования в 70 Ra.

Последние две цифры в маркировке в данном случае указывают на цветовую температуру испускаемого лампой света, измеряемую в Кельвинах. В нашем примере она будет равна 4200 К. То есть лампа с такой маркировкой будет испускать холодный свет.

Цифры, указывающие на индекс цветопередачи и температуру, проставляются обычно в самом конце шифра на лампе. Перед их комбинацией при этом присутствует слово Color.

О чем стоит знать

В некоторых случаях обычная трехзначная кодировка цветовых характеристик лампы в кодировке может заменяться на двузначную. К примеру:

цифра 33 соответствует шифру 640 (60 Ra, 4000 К);
54 — 765;
29-530.

Такую маркировку обычно можно видеть только на морально устаревших лампах старого образца.

Цвет в зависимости от индекса

Таким образом, в маркировке люминесцентных ламп в самом конце часто присутствуют три цифры, определяющие оттенок испускаемого ими света.

Индекс цветопередачи в оборудовании от разных производителей может колебаться в пределах 60-90 и более Ra (6-9 в маркировке). Чем меньше этот показатель, тем меньше цвет света лампы соответствует естественному. Лампы с индексом в 60-80 Ra дают несколько более блеклый цвет, 81-90 и выше — очень яркий и насыщенный.

Температура цвета

Этот показатель у люминесцентных ламп может колебаться в пределах 5000-8000 К. Чем выше параметр температуры такого оборудования, тем более холодный свет оно испускает. Считается, что лампы:

с температурой 2700-3500 К дают тепло-белый цвет;

3500-4500 К — нейтральный белый;

4500-6500 К и выше — холодный белый.

Шифры для ламп других разновидностей

Помимо люминесцентных, большой популярностью у отечественного потребителя пользуются, конечно же, и лампочки накаливания. Также на рынке в широком ассортименте сегодня представлены светодиодные модели. В связи с этим у потребителя может возникнуть вопрос о том, какая маркировка не относится к люминесцентным лампам.

К примеру, у светодиодных моделей, помимо мощности (W), типа цоколя, цветовых показателей и напряжения в шифре может присутствовать коды:

предельно допустимой эксплуатационной температуры (обычно от +40 до -40 °С);

длительности периода эксплуатации (обычно 50 тыс. часов).

Код вида колбы у светодиодных ламп отличается от шифра люминесцентных. В данном случае обозначение идет после буквы А.

В коде лампочки накаливания обычно содержится одна или две кириллические буквы и пять цифр. Литеры при этом означают тип модели (В — вакуумная, Б — биспиральная, Ш — шарообразная, БО — биспиральная аргоновая с опаловой колбой и пр). Первые три цифры в маркировке такого оборудования указывают на рабочее напряжение, две последние — на мощность. Иногда в шифре таких лампочек присутствует и дата их выпуска.

Обозначения цветов ламп Osram

Цифры после слова Color в маркировке люминесцентного оборудования являются одним из самых важных кодов для потребителя. К примеру, популярные лампы Osram могут иметь следующие обозначения цветов:

765 (70. 79 Ra, 6500 К);

865 (80. 89 Ra, 6500 К);

965 (90. 99 Ra, 6500 К);

954 (более 90 Ra, 5400 К) и т. д.

Такие цвета, как SKYWHITE и INTERNA запатентованы именно этим производителем. Первый из них обозначается в маркировке люминесцентных ламп Osram как 880 (80. 89, 8000 К), второй — 827 (80. 89, 2700 К).

Цвета Philips

Оборудование этой марки также пользуется у отечественных потребителей заслуженной популярностью. Маркировка люминесцентных ламп Philips стандартна. Цветопередача этого оборудования может обозначаться цифрами от 4 до 9. Температура ламп этой марки шифруется цифрами от 27 до 65. Также в маркировке моделей «Филипс» может присутствовать их серия (к примеру, TL-D).

Помимо обычного, этот производитель выпускает также и люминесцентное оборудование, предназначенное для установки в аквариумах — TLD AQUARELLE. Такие лампы отличаются от стандартных тем, что излучают свет с высокой плотностью в синем спектре. Такой оттенок не только подчеркивает красоту подводного мира, но и способствует:

созданию оптимальных условий для фотосинтеза;

стимуляции образования кислорода в воде, что очень полезно для рыб.

Диаметр колб этих ламп может быть равен 16 мм или 28 мм (Т5, Т9). Также в маркировке TLD AQUARELLE присутствуют коды G5 и G13, характеризующие параметры цоколей. Мощность этих ламп может составлять 8-58 Вт.

Старая отечественная маркировка

В настоящее время поставляемые на российский рынок лампы маркируются именно по международным стандартам. Старое же оборудование, выпускавшееся в прошлые годы, может иметь и другой шифр — отечественный. Маркировка в этом случае включает в себя буквы кириллицы:

Д — дневной свет.

К примеру, шифр ЛХБ будет проставлен на лампе с белым холодным светом. Для компактного оборудования этого типа в начале кода предусматривается также буква К. У люминесцентных ламп с улучшенной цветопередачей в маркировке дополнительно присутствуют одна или две буквы Ц.

Также отечественные шифры могут содержать и указания на цвет узкого спектра: красный — К, желтый — Ж и т. д. То есть на колбе будет стоять код ЛК, ЛЖ и пр.

И международная и российская маркировка люминесцентных ламп дает покупателю, таким образом, исчерпывающую информацию о данной конкретной модели. Каждая нанесенная на колбу буква или цифра либо их комбинация означают определенную характеристику оборудования. Зная шифры параметров, легко можно подобрать лампу, наиболее подходящую в данном конкретном случае.
