Какие лампы подсветки приборной панели калина 1

Приборная панель автомобиля Калина 1 обеспечивает водителя информацией о состоянии транспортного средства. Для корректной работы индикаторов и счётчиков необходима качественная подсветка. В этой статье рассмотрим лампы, используемые для подсветки приборной панели Калина 1, их характеристики и особенности замены. Эта информация поможет владельцам автомобилей поддерживать работоспособность панели и улучшить видимость информации в темное время суток, что повысит безопасность на дороге.

Лампы применяемые в Лада Калина Универсал

АКГ12-55-2 (Н1), 55 Вт

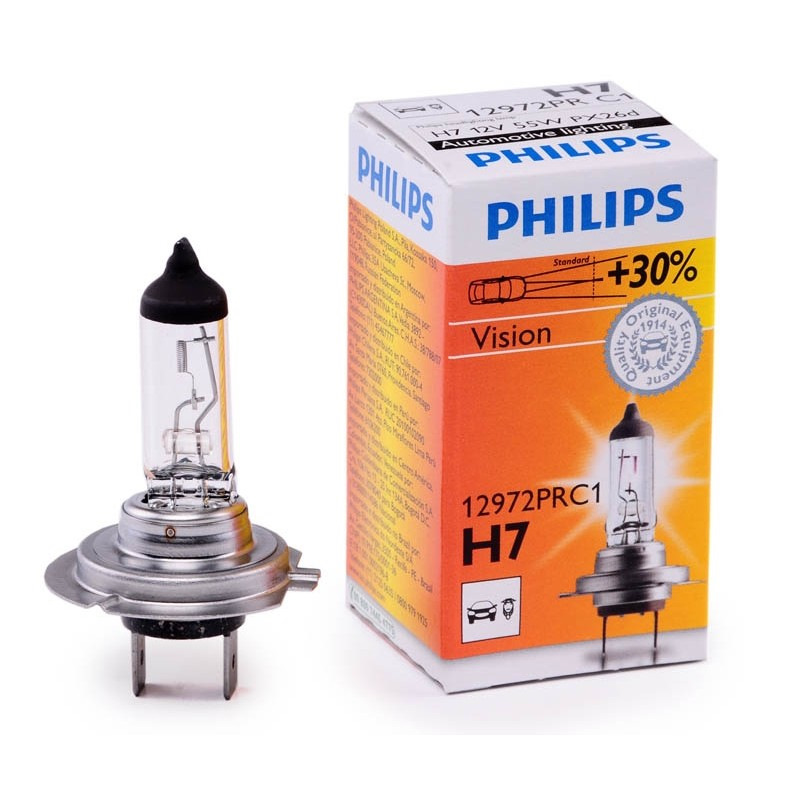

Ближний свет – H7, 55 Вт

H7, 55 Вт

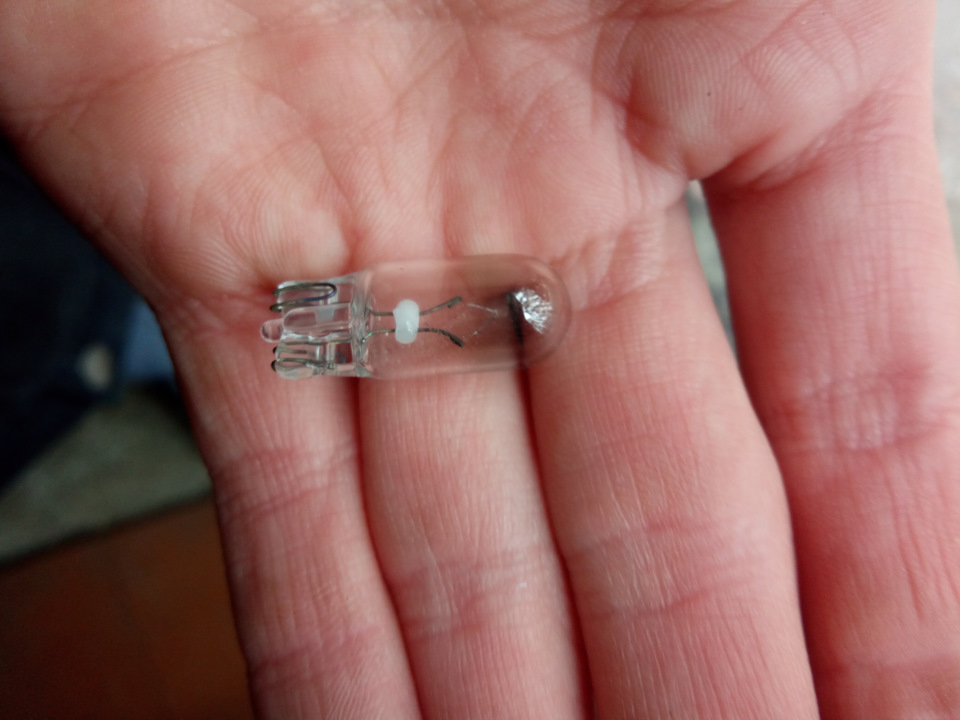

А12-5-2 (W5W), 5 Вт

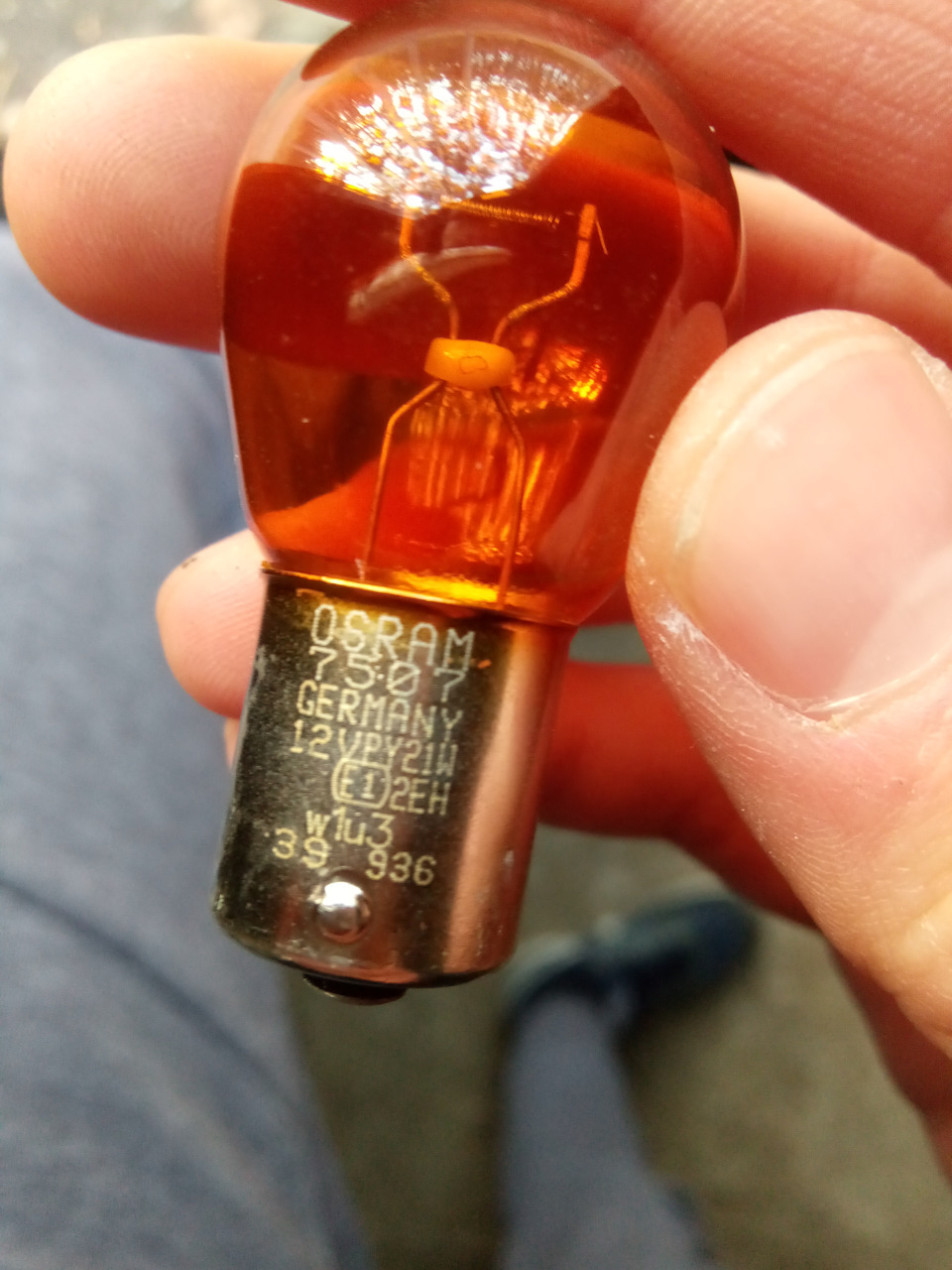

Указатель поворота – A12-21-4 (PY21W), 21 Вт

A12-21-4 (PY21W), 21 Вт

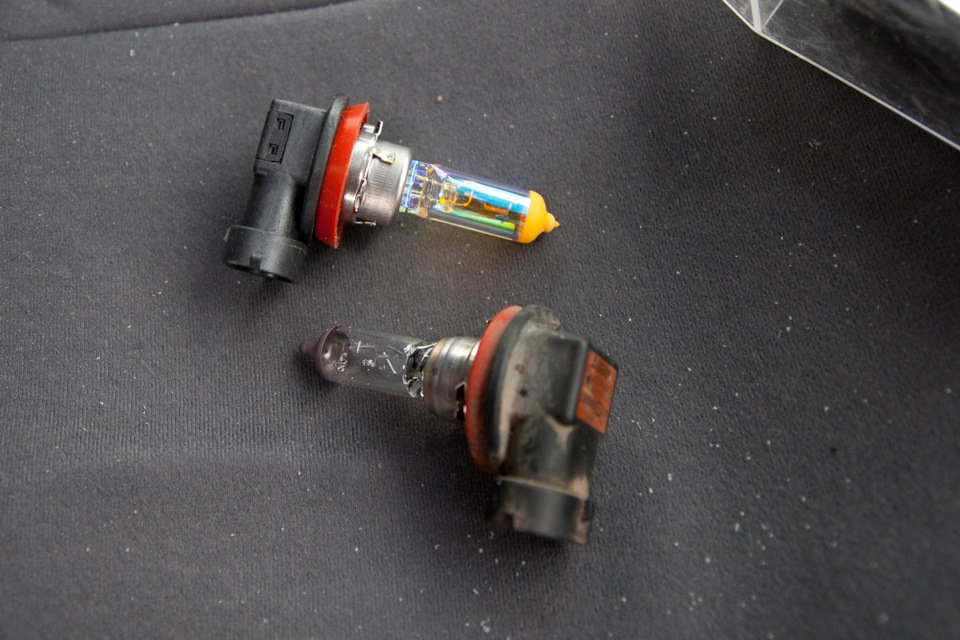

Противотуманные фары – H11 (12V 55W PGJ19-2)

H11 (12V 55W PGJ19-2)

Боковой указатель поворота – А12-5-2 (W5W), 5 Вт

Читайте также:

Чем лампы tl d отличаются от l

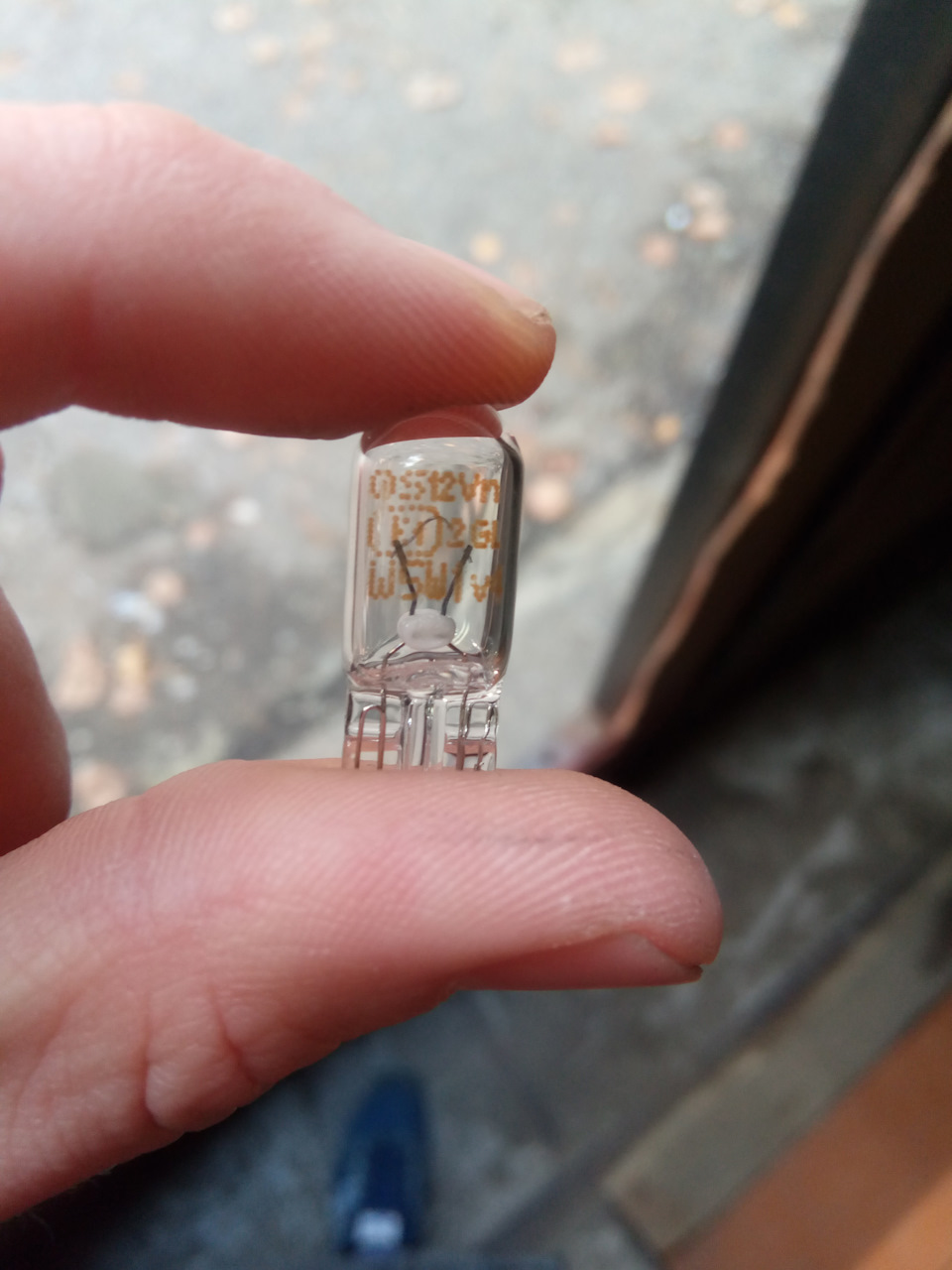

Боковой указатель поворота А12-5-2 (W5W), 5 Вт

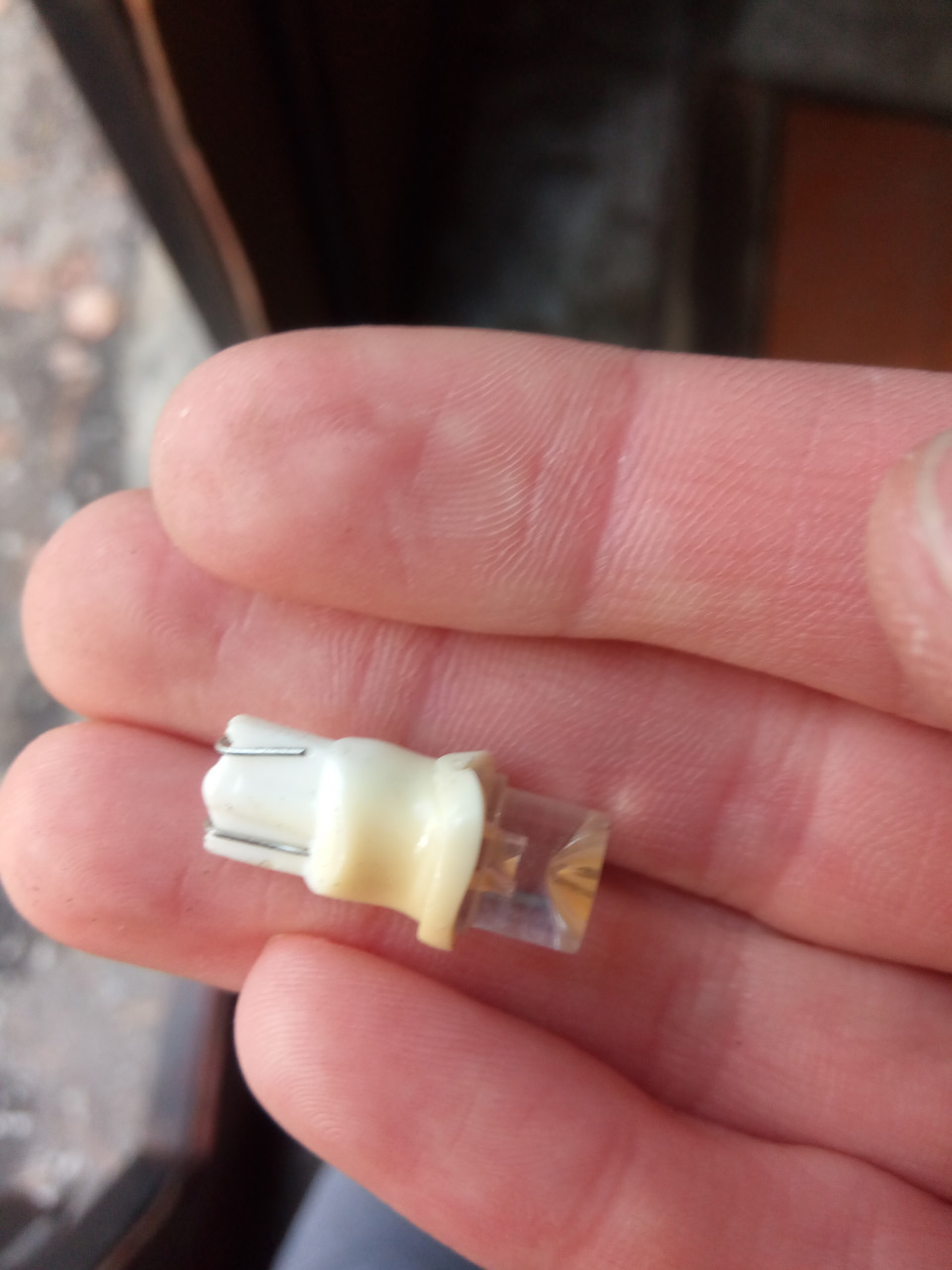

Я пробовал установить светодиод, но по какой-то причине сгорел предохранитель, и он так и не заработал. Вернул обратно лампу накаливания.

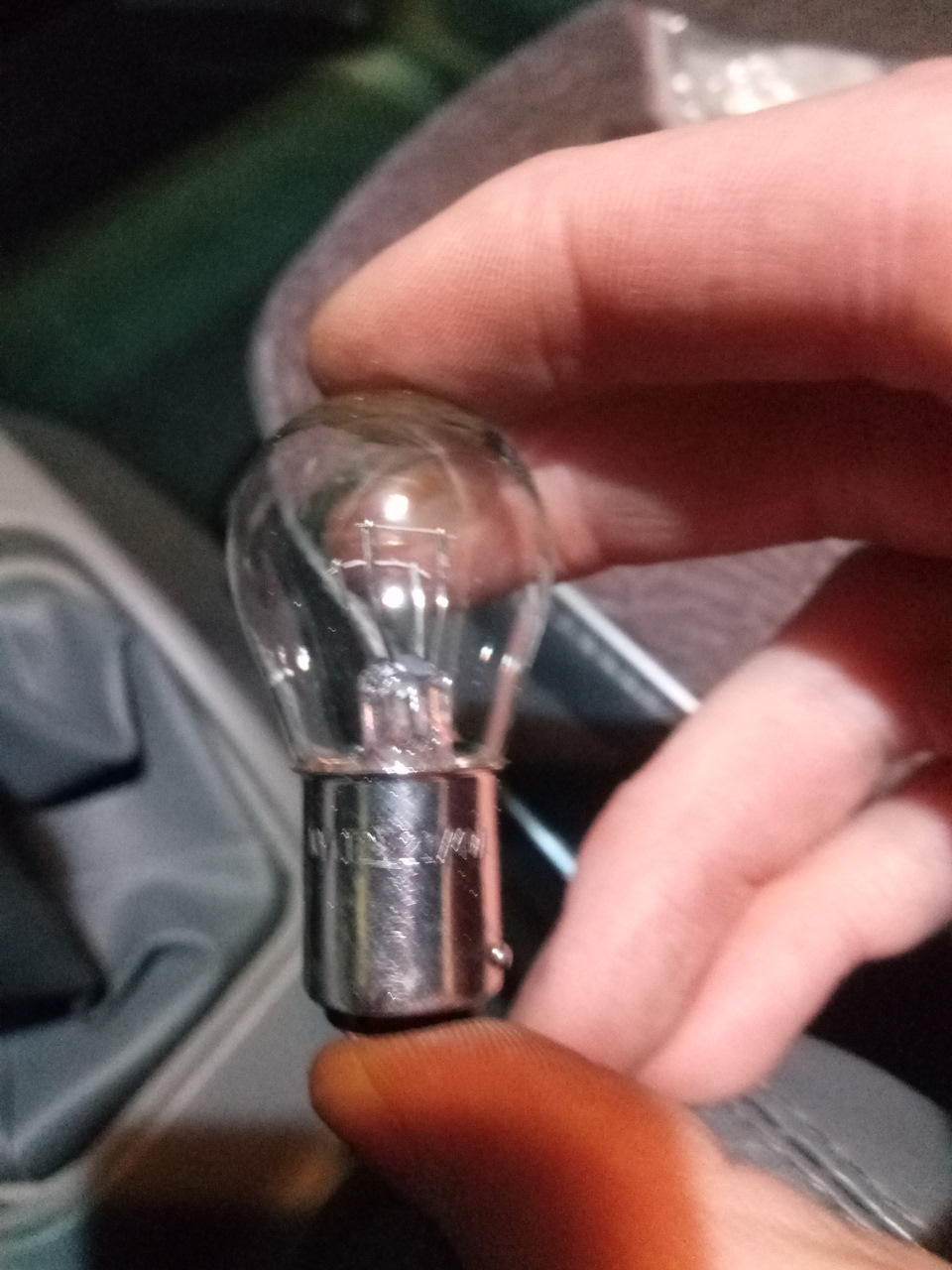

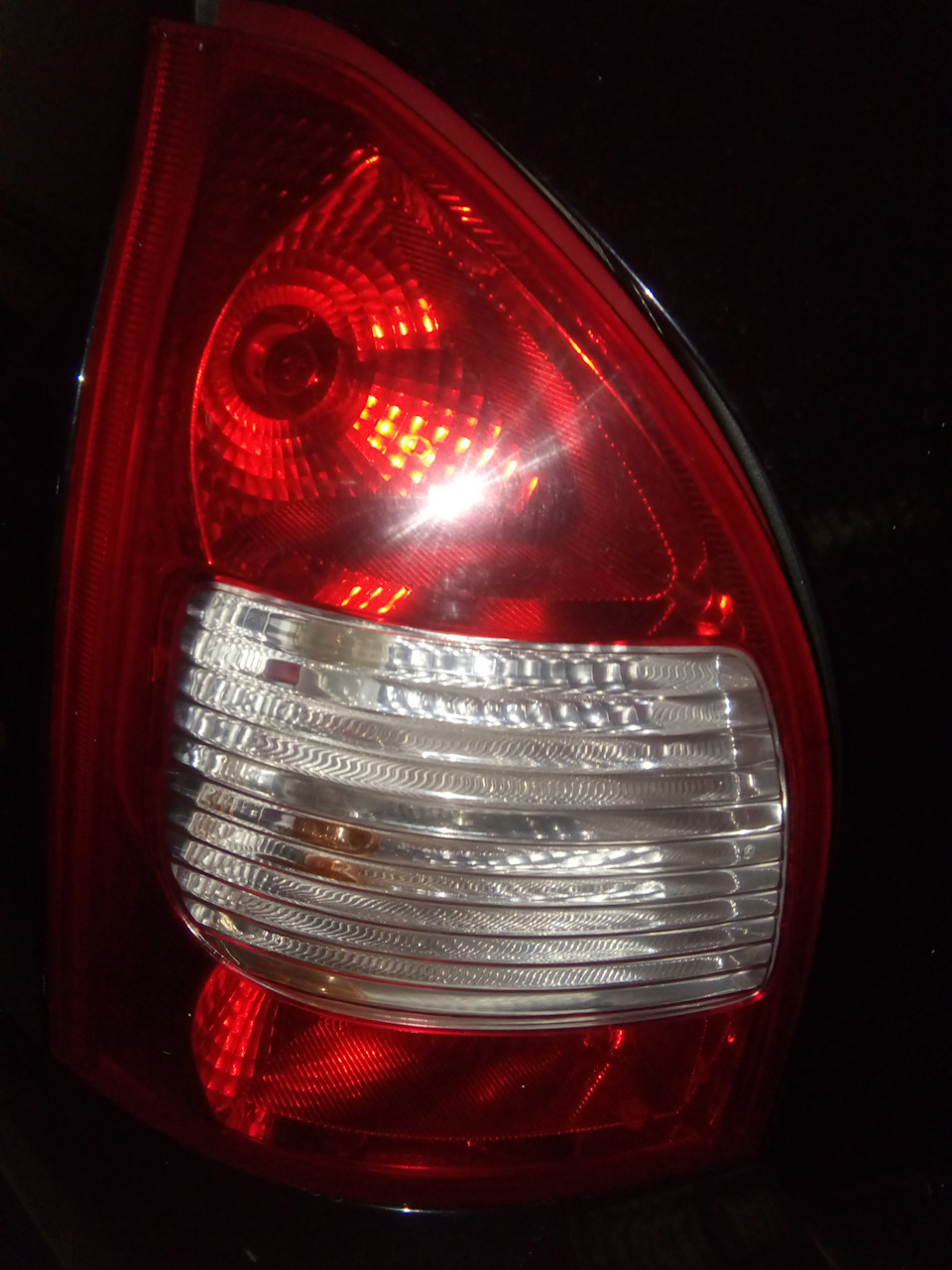

P21/4W, 21 Вт, 4 Вт

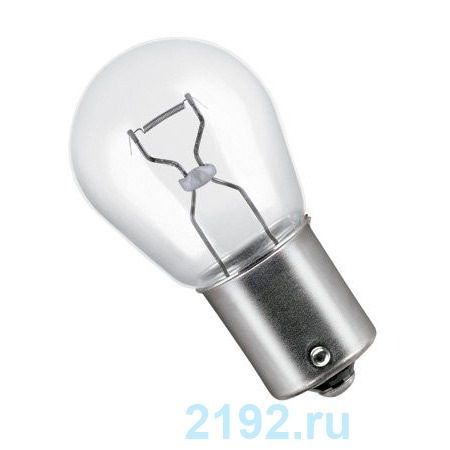

А12-21-3 (P21W), 21 Вт

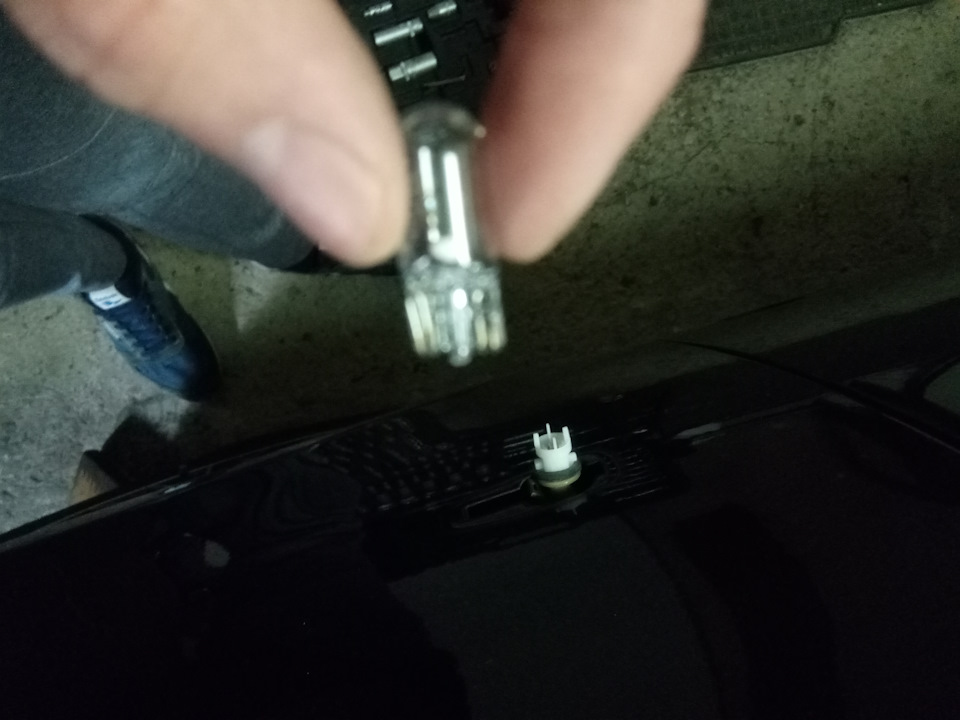

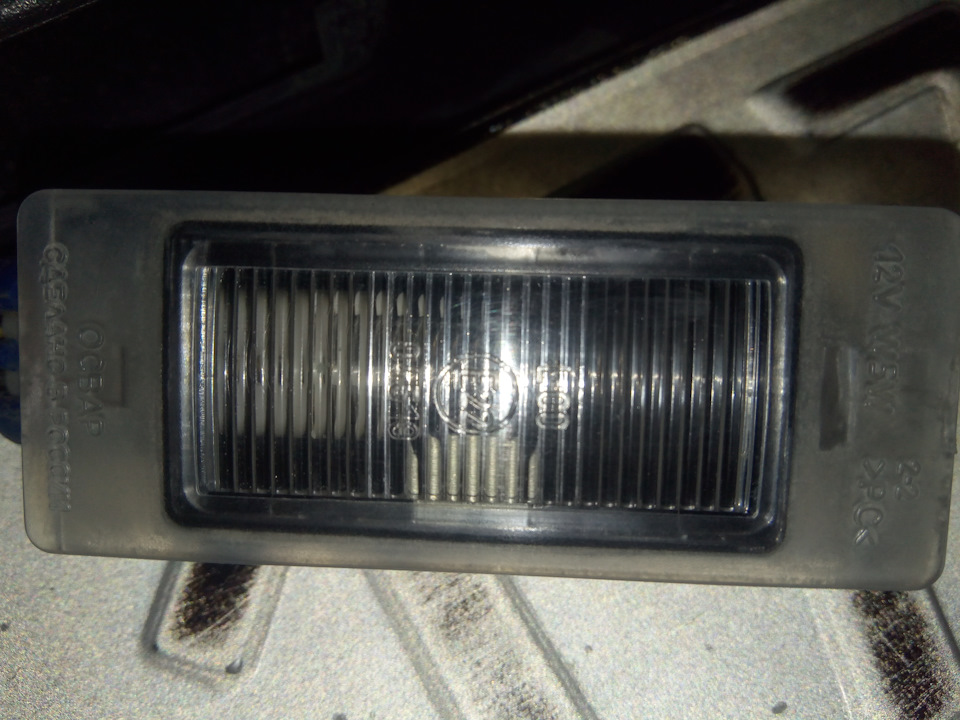

Лампа для освещения номерного знака – А12-5-2 (W5W)

Лампа для освещения номерного знака А12-5-2 (W5W)

Лампа для освещения багажника – АС12-5-1(C5W), 5 Вт

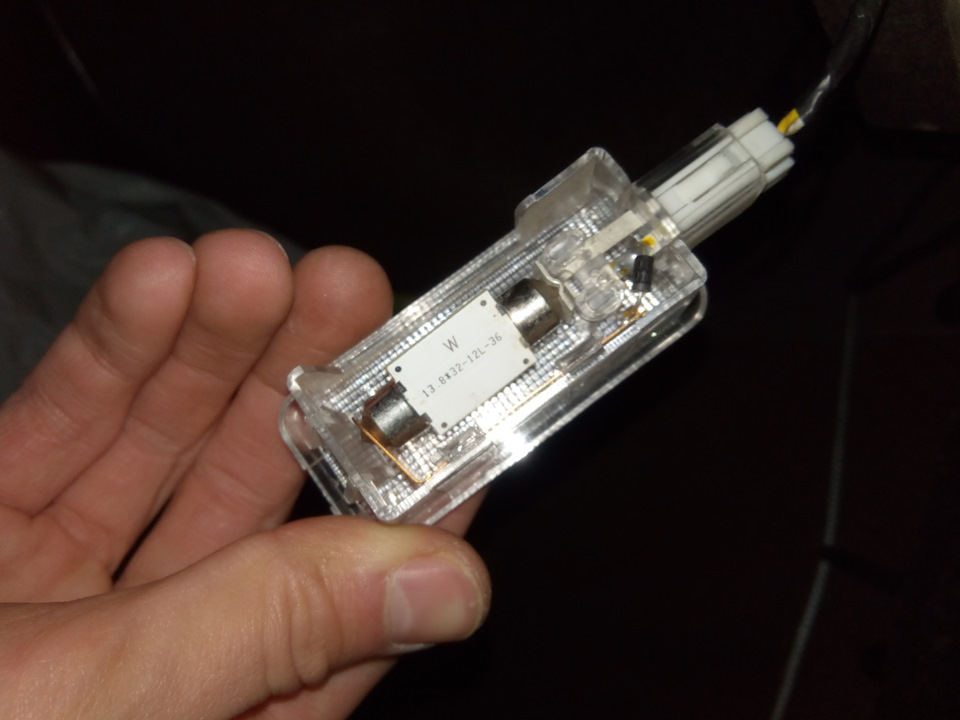

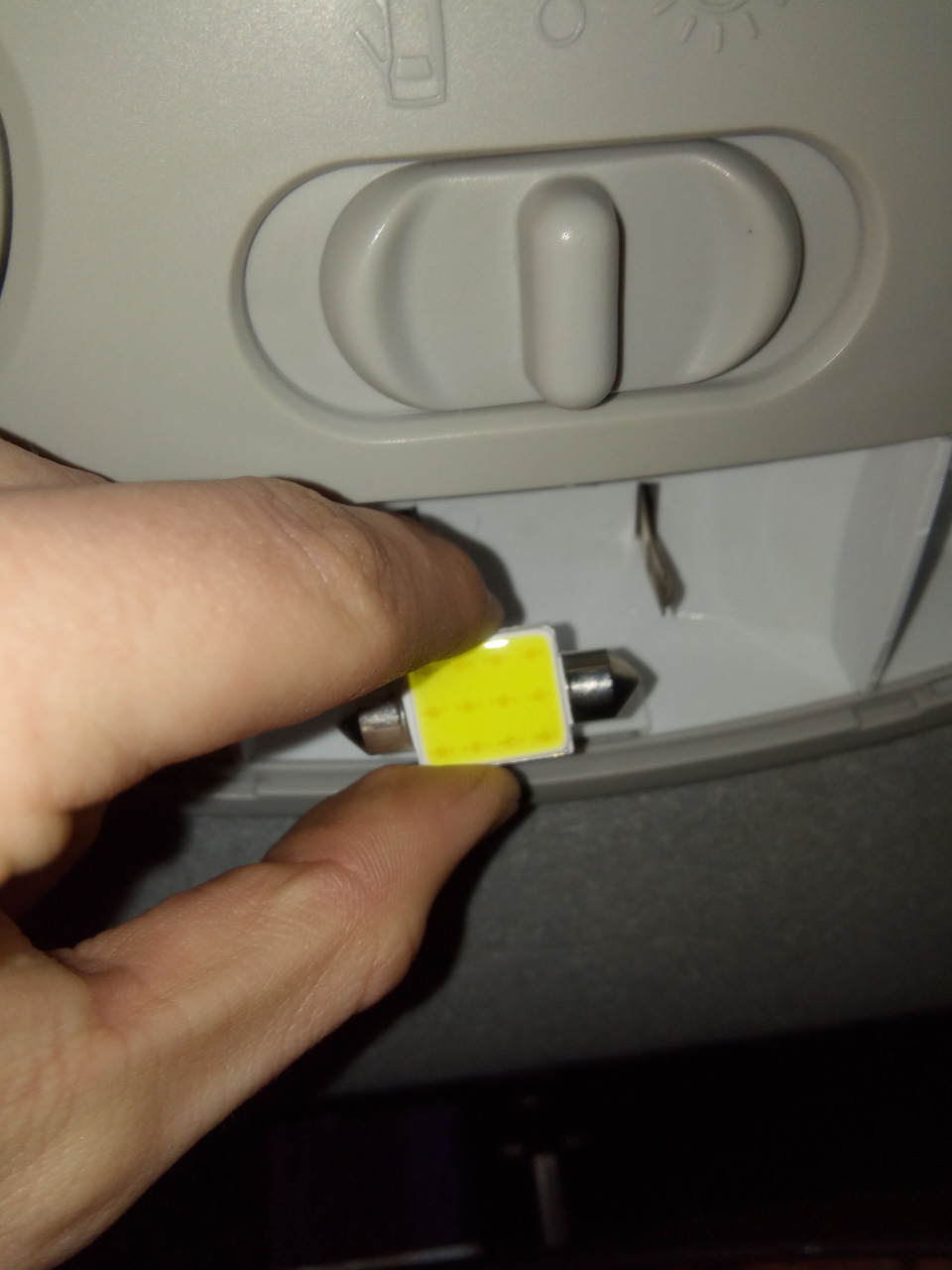

У меня установлен керамический диод длиной 36 мм.

Читайте также:

Как снять бардачок калина 1 люкс

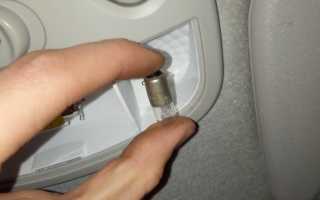

Лампа для освещения салона – АС12-10-1(C10W), 10 Вт (41 мм)

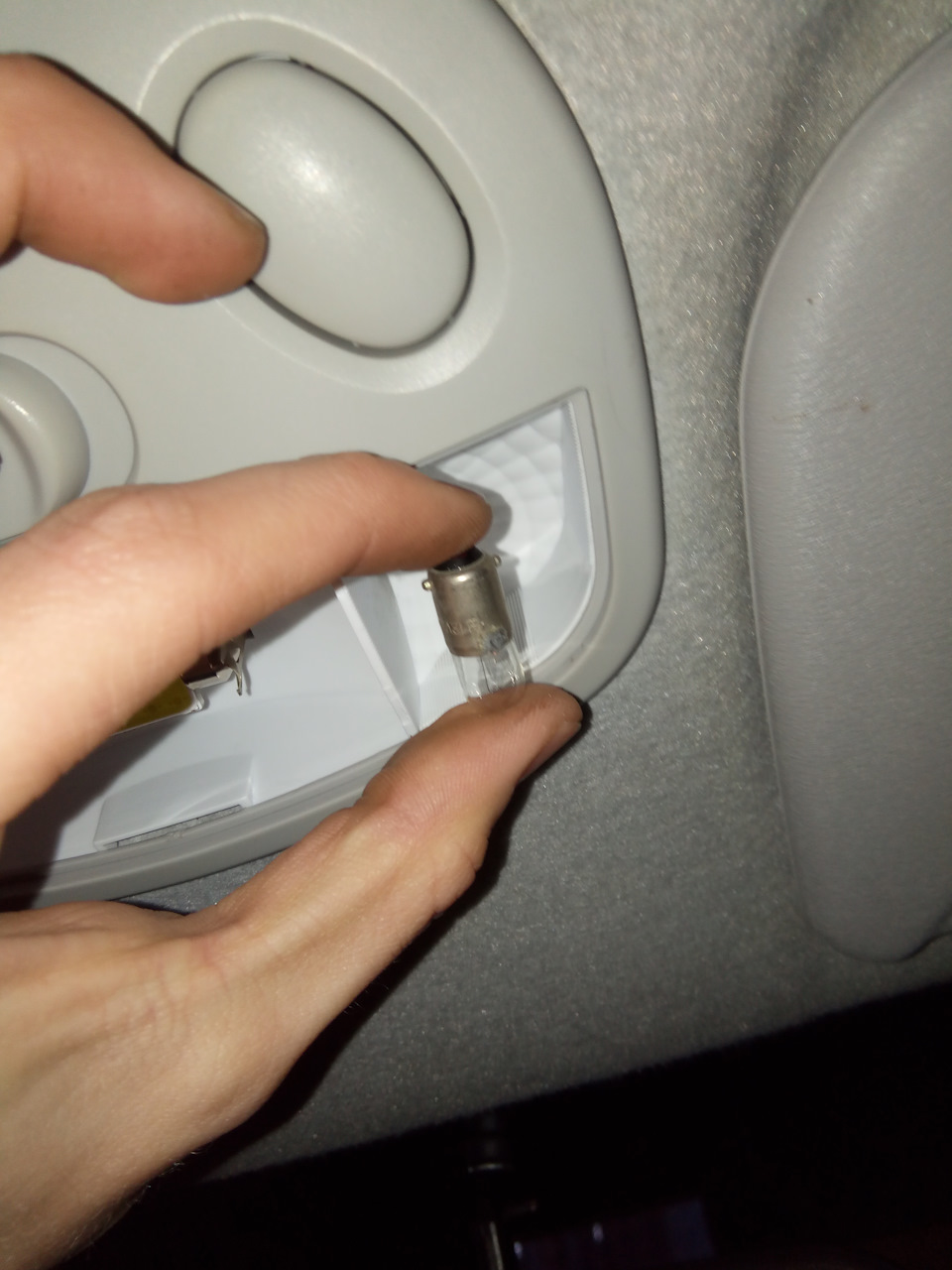

Лампа для освещения салона – АС12-10-1(C10W), 10 Вт. У меня – АС12-5-1(C5W), 5 Вт, длиной 36 мм.

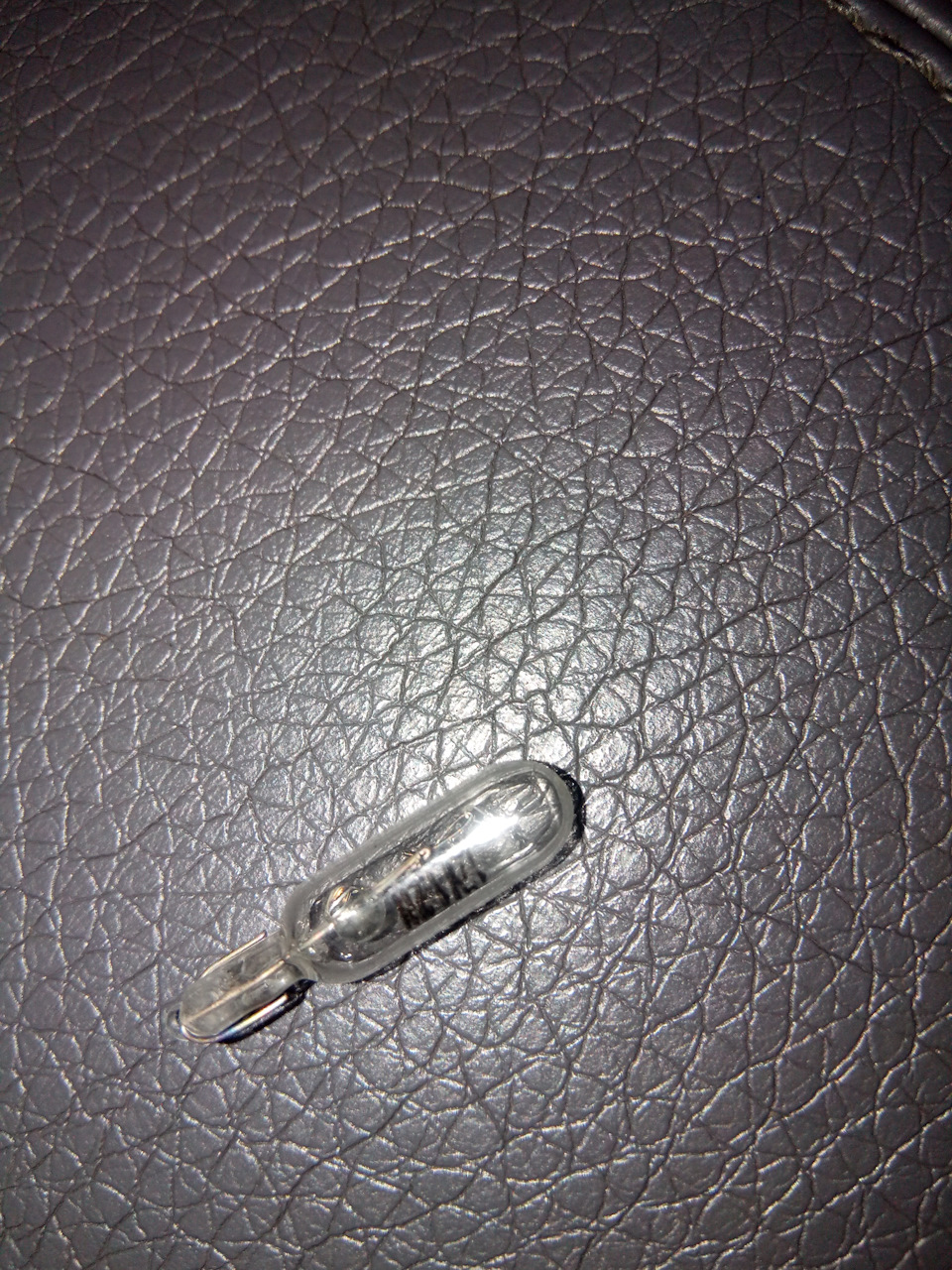

Лампа индивидуального освещения – А12-4-1(T4W), 4 Вт.

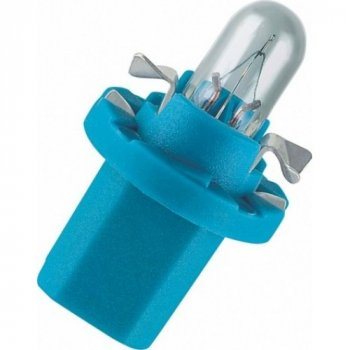

Лампа подсветки комбинации приборов с патроном, прикуривателя, подсветки – А12-1,2 (W1,2W), 1 Вт, 2 Вт

А12-1,2 (W1,2W), 1 Вт, 2 Вт

Планирую дополнить эту запись, поэтому, если у вас есть что рассказать, пишите в комментариях. Также интересно узнать, где кто пробовал устанавливать светодиоды вместо ламп накаливания.

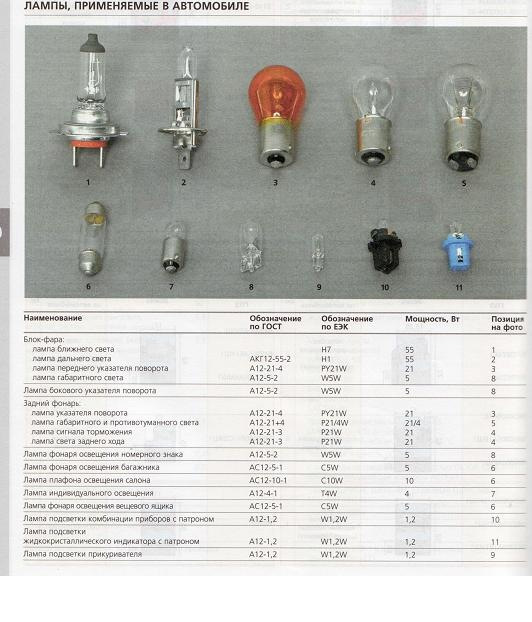

Для краткости прикладываю изображение из книги.

Выдержка из руководства по эксплуатации автомобиля.

Читайте также:

Как подключить птф на ваз 2112

Эксперты отмечают, что для замены ламп подсветки приборной панели автомобиля Калина 1 лучше всего использовать светодиоды, так как они обеспечивают более яркое и равномерное освещение, а также имеют длительный срок службы. Наиболее распространенные варианты – это лампы типа W5W и T10, которые легко устанавливаются и доступны в различных цветах. Специалисты рекомендуют выбирать модели с высоким световым потоком, чтобы улучшить видимость информации на панели в условиях плохой освещенности. Кроме того, важно учитывать совместимость с электроникой автомобиля, чтобы избежать возможных проблем с работой приборов. Правильный выбор ламп не только улучшит эстетический вид интерьера, но и повысит безопасность вождения.

https://youtube.com/watch?v=TwkeI6vkGRM

Какие лампочки приборной панели лада калина

В ходе эксплуатации автомобиля подсветка панели приборов автомобиля может перегореть, из-за чего часть показаний теряют подсветку. Разбирать для этого «приборку» не нужно. В этой инструкции рассказывается о том, как поменять лампочки на панели приборов «Приоры» или «Калины». Процесс на обоих автомобилях выглядит аналогично.

Потребуется: снять комбинацию приборов, купить новые лампы подсветки комбинации приборов (А12-1,2 W1,2W мощностью 1,2 Вт).

Порядок действий:

Развернуть панель тыльной стороной к себе.
Снять лампу подсветки, поворачивая патрон против часовой стрелки.

Установка лампы с патроном производим в обратной последовательности.

В панели могут использоваться различные патроны, некоторые из них для установки лампы предполагают использовать паяльник. В этом случае для экономии времени рекомендуется купить лампу вместе с патроном в сборе. Кстати, вместо обычных ламп можно использовать светодиоды. При их установке соблюдайте полярность, иначе он гореть не будет.

Весь процесс замены ламп в комбинации приборов также показан на видео:

Напомним, подсветку можно доработать так, чтобы она включалась вместе с зажиганием.

Читайте также:

Как снять фару на старексе

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Тип лампы	Место установки	Количество
Светодиодная (LED)	Подсветка шкал приборов	5-7 шт. (в зависимости от комплектации)
Светодиодная (LED)	Подсветка индикаторов (поворотники, дальний свет и т.д.)	10-15 шт. (в зависимости от комплектации)
Светодиодная (LED)	Подсветка дисплея одометра/часов	1-2 шт.
Светодиодная (LED)	Подсветка кнопок (аварийка, обогрев и т.д.)	3-5 шт.

Интересные факты

Вот несколько интересных фактов о лампах подсветки приборной панели автомобиля Лада Калина 1:

Тип ламп: В приборной панели Лада Калина 1 используются лампы типа W5W (или T10), которые обеспечивают яркое и равномерное освещение. Эти лампы легко заменяются, что делает обслуживание панели довольно простым.
Цвет подсветки: Стандартная подсветка приборной панели Калины выполнена в зеленом цвете, что обеспечивает хорошую читаемость информации в любых условиях освещения. Однако многие владельцы автомобилей заменяют стандартные лампы на светодиоды различных цветов для создания индивидуального стиля.
Энергосбережение: Замена стандартных ламп на светодиоды не только позволяет изменить цвет подсветки, но и значительно снижает потребление энергии. Светодиоды имеют более длительный срок службы и потребляют меньше электроэнергии, что может быть особенно полезно для автомобилей с ограниченной мощностью генератора.

https://youtube.com/watch?v=q8bQ-Vgdx_A

Лампочки для приборной панели калина

После того как вы открутите болты, необходимо отсоединить жгут проводов, который подключен к задней части. Не торопитесь с вытаскиванием, так как он фиксируется защелкой. Сначала откройте замок, а затем аккуратно извлеките разъем. Замок отщелкивается вверх, тяните за его левую часть.

Теперь можно приступать к извлечению самой приборной панели. Удобнее всего будет вытащить ее, наклонив влево или вправо.

Пошаговая замена ламп приборной панели Лада Калина

1. Опускаем язычок и уводим руль вниз.

2. Откручиваем два отмеченных винта под фигурную отвертку.

3. После откручивания винтов, рукой тянем на себя рамку приборной панели она на защелках.

4. Опускаем рамку панели верхней кромкой к рулю и вытаскиваем.

Клипсы на рамке практически одноразовые, перед разборкой лучше сразу купить новые.

5. Откручиваем два винта по бокам панели приборов. Берите длинную плоскую отвертку.

6. После откручивания винтов опускаем верхнюю кромку приборной панели вниз и немного поворачиваем ее вправо.

7. Отверткой поддеваем фиксатор разъема питания приборной панели.

После того как поддели, пальцами поднимаем фиксатор немного вверх и отводим ухо фиксатора в другую сторону. Советую это пересмотреть на видео, чтобы не поломать.

8. После того как отведете ухо, разъем освободиться. Извлекаем разъем.

9. Извлекаем приборную панель из места посадки.

10. Инженерами продуманна замена ламп без откручивания задней крышки панели приборов.

11. Меняем нужные лампы. Для того чтобы вытащить лампочку ее нужно взять за корпус, повернуть влево и извлечь на себя. Далее извлечь из корпуса старую и поставить новую. Ну осталось установить корпус с новой лампой в панель. Для этого вставляем и поворачиваем вправо.

Хочу отметить что лампа которая подсвечивает жидкокристаллический дисплей несъемная, она впаяна в панель.

12. После замены ламп вставляем панель на место и подключаем разъем питания. После установки разъема опускаем фиксатор.

13. Поднимаем приборную панель и попадаем в пазы. Пазы размещены по бокам низа корпуса приборной панели.

После установки в пазы, закручиваем два винта крепления по сторонам.

14. Проверяем работу наших замененных лампочек приборной панели. Если вы меняете в дневное время, можно накинуть ткань и посмотреть. В общем нужно сделать темноту.

https://youtube.com/watch?v=YXEhott_D5A

Замена лампочек в панели приборов Лада Калина и Приора. Когда все опять сломалось

Меню пользователя Посмотреть профиль Читать дневник Просмотр загрузок. Вес репутации: Re: Проблемы с подсветкой приборов и органов управления — 1.

Здравствуйте! Полностью перестала функционировать подсветка приборов, а также модуль управления освещением и блок климат-контроля.

При этом контрольные лампы на приборной панели работают, как и сама панель. Однако лампочка подсветки бардачка включается при активации габаритов, как и положено, а салонная подсветка и магнитола функционируют нормально. Куда стоит обратить внимание и какие действия предпринять? Меню пользователя madbee Посмотреть профиль madbee. Возможно, проблема в подсветке прикуривателя!

У меня установлена консоль от Гранты, поэтому прикуриватель находится в пепельнице и иногда искрит. Какой провод отвечает за подсветку прикуривателя? И как мне исправить подсветку приборной панели? Не стоит пинать ногами, в электрике я не разбираюсь. madbee. Вес репутации: 0.

Не работают лампы в верхней части панели приборов: подсветка тахометра, спидометра и температуры охлаждающей жидкости, уровня топлива. В нижней части — все работает. Кроме того, не горят лампы подсветки на торпеде и прикуривателя.

Поэтапный процесс по замене

А теперь расскажем, как поменять лампочки. С целью обеспечения корректной замены специалистами рекомендуется выполнять весь перечень манипуляций в следующем алгоритме.

После демонтажа панели, воспользовавшись отверткой с крестообразным профилем, откручиваем два винта, удерживающие блок спидометра Лада Калина.
Теперь переходим к отсоединению от панели электрических разъемов проводов. Важно не перепутать места подсоединения. Для это рекомендуется выполнить дополнительную маркировку кабелей.
Далее с помощью тестера выполняем проверку каждой лампы в отдельности. Если какой-то из осветительных компонентов неисправен, то его меняем на новый аналог. Извлечение лампы производится посредством пассатижей. Для этого удерживая ими цоколь, выполняем поворот лампы против стрелки часов. На это посадочное место устанавливаем новую лампу, совершая манипуляции по обратному алгоритму. Так поступаем с каждой пришедшей в негодность лампой.
Возвращаем все демонтированные компоненты салона на прежние места и производим коммутацию с бортовой сетью, исключив возможность путаницы.
Проверку итога проделанной операции осуществляем посредством включения зажигания. Если все выполнено верно, то лампы будут светиться, озаряя панель.

Выбор ламп

При выборе ламп для вашего автомобиля существует два основных варианта:

Установить традиционные лампы накаливания, которые были изначально установлены производителем.
Установить светодиодные лампы.

Мы настоятельно рекомендуем выбирать светодиодные лампы, так как они имеют более длительный срок службы по сравнению с обычными и помогают немного уменьшить нагрузку на генератор. Однако стоит помнить, что у светодиодных ламп есть свои особенности. Если вы установили светодиодную лампу и она не работает, попробуйте перевернуть патрон с лампой на 180 градусов.

В панели приборов автомобиля Калина используются лампы с цоколем W1,2W. Вы можете приобрести как патрон с лампой, так и отдельную лампочку в любом автомобильном магазине.

Замена лампочек в приборной панели Лада Калина

Щиток приборов всегда должен быть в исправном состоянии. На нем выводиться информация о состоянии важных систем и узлов автомобиля. От исправности приборов зависит точность информации, которую получает водитель во время движения. Скачки напряжения в сети, вибрации, температурные перепады значительно уменьшают ресурс ламп подсветки. Поэтому замена ламп в щитке приборов – проблема, которая частенько повторяется.

Диагностика

Убедитесь, что ползунок настройки яркости подсветки панели находится в правильном положении. Часто яркость может быть установлена на минимальное значение, из-за чего подсветка выглядит очень слабой или вовсе не светится;
Проверьте предохранитель, отвечающий за подсветку панели. В автомобилях Калина предохранители находятся под крышкой блока переключателя света. Вам следует обратить внимание на предохранитель F7, который отвечает за работу подсветки панели. Схема расположения предохранителей доступна на крышке блока переключателя света;

Выбор ламп

При выборе ламп можно пойти двумя путями:

Установить обычные лампы накаливания, такие как были установлены заводом изготовителем.
Установить светодиодные лампы.

Рекомендуем устанавливать светодиодные лампы, так как ресурс их выше по сравнению со стандартными и еще можно немного снизить нагрузку на генератор. Еще учтите, что у светодиодных ламп есть плюс и минус. Если вы поставили светодиодную лампу, а она не светит, переверните патрон с лампой на 180 градусов.

В панели приборов на Калине применяется тип ламп с цоколем W1,2W. В любом авто магазине можно купить патрон с лампой или лампочку отдельно.

Инструменты для работы:

Пошаговая инструкция

Перед началом работ рожковым ключом на десять ослабьте гайку крепления минусовой клеммы аккумуляторной батареи и снимите ее. Стоит отметить, что при снятии панели приборов все показания кроме пробега скидываются.
Для удобства работы поставьте руль как при движении прямо.

Маленькой крестовой отверткой открутите два винта крепления пластиковой накладки щитка.

Снимите пластиковую накладку щитка приборов, выведя из зацепления два пружинных фиксатора снизу.

Маленькой крестовой отверткой отверните два винта крепления щитка приборов.

Снимите щиток приборов и перейдите в хорошо освещаемое место для замены лампочек. Стоит отметить, что нижняя часть щитка проборов вставляется в углубление и держится на валиках, которые по бокам.

Для замены лампы возьмитесь плоскогубцами за патрон и поверните против часовой стрелки. После поворота извлеките патрон вместе с лампой.

Возьмите новый патрон с лампой, установите в посадочное место и поверните за часовой стрелкой до упора. Стоит отметить, если у вас плафон в хорошем состоянии лампу можно заменить отдельно. Лампу извлекаете, просто потянув на себя.

Посмотреть порядок работ по замене лампочек в приборной панели Лада Калина можно в этом видео :

Резюмируем

Как уже упоминалось, замена ламп в приборной панели автомобиля Калина – это достаточно простая задача. На сервисных станциях за эту процедуру могут запросить от 300 до 600 рублей. Чтобы сэкономить эти средства, достаточно следовать приведенной инструкции и иметь при себе небольшой набор инструментов. Даже человек, не обладающий опытом в автомобильном обслуживании, сможет выполнить замену лампочек всего за 20-30 минут.

Снимаем щиток приборов

Для снятия щитка потребуется плоская и крестовая отвертка.

Откручиваем два верхних самореза (как показано на рисунке), затем снимаем аккуратно панель под рулевой колонкой. Она держится сверху на зажимах, а снизу на 3 креплениях которые необходимо просто повернуть.

Под панелью видим еще 2 самореза крепления щитка, их тоже откручиваем. Теперь опускаем руль в самое нижнее положение и убираем пластиковую накладку щитка.

Теперь остается открутить два самореза держащих саму приборную панель. Откручивать их следует осторожно, так как саморезы могут упасть под панель. Откручивать их лучше отверткой с намагниченным наконечником.

Тянем не сильно панель на себя и видим зеленую колодку и жгут проводов. Отсоединяем ее нажав на «язычок» и потянув слегка вверх. После чего панель приборов будет снята.

Снятие панели приборов

Снятие панели приборов Lada Kalina выполняется следующим образом:

Установите руль в самое низкое положение, чтобы он не мешал. Регулятор находится под рулевой колонкой;
Открутите два самореза, которые фиксируют декоративную накладку. Они расположены в верхней части, к ним можно добраться снизу;
Аккуратно потяните накладку на себя, чтобы снять ее;
С помощью магнитной отвертки отвинтите два крепежных элемента, которые держат приборный щиток;
Наклоните панель и отсоедините колодку с проводами. Она единственная, и больше никаких деталей не удерживают приборную панель.

Поэтапная замена осветительных приборов

Чтобы замена лампочек на щитке приборов Лады Калина была сделано правильно, специалисты рекомендуют выполнять ее в такой последовательности:

После снятия торпеды приборной панели при помощи крестообразной отвертки нужно отвинтить два крепежа, которые фиксируют спидометр.
Далее отсоединяется от панели колодка контактов, при отсоединении следует учитывать их цвет, чтобы при сборке ничего не перепутать.
После отсоединения проводки задействуется тестер, с помощью которого каждая лампочка проверяется на работоспособность. Если прибор покажет, что элемент вышел из строя, его следует заменить, вынув цоколь.
Удобнее всего откручивать цоколь при помощи обычных плоскогубцев, прокручивая им цоколь против хода часовой стрелки.
На место пришедшей в непригодность лампочки устанавливается новая такого же размера.
Все детали, которые снимались, устанавливаются на прежние места в обратной последовательности.

Пересвет приборной панели своими руками

Потребуется: снять и разобрать панель приборов, SMD светодиоды (выпаять из LED-ленты или светодиодной лампы), паяльник.

Замена светодиодов на плате панели приборов включает в себя процесс выпаивания старого SMD светодиода и установки нового на его место. При выполнении этой процедуры стоит учитывать несколько ключевых моментов:

Не спешите, чтобы не повредить дорожки на плате;
Обратите внимание на полярность (SMD светодиоды имеют скошенную сторону, устанавливайте новый светодиод в том же направлении);
Избегайте перегрева светодиодов, так как высокая температура может привести к их выходу из строя;

После того как светодиоды будут перепаяны, рекомендуется проверить их работу. Для подключения панели приборов в домашних условиях необходимо подать +12В на 19 и 21 контакты, а «массу» — на 17. Также можно проверить исправность установленных светодиодов с помощью мультиметра в режиме «тестер», подводя щупы к светодиоду в соответствии с полярностью (красный щуп — плюс):

Если все светодиоды установлены корректно, собираем панель в обратном порядке. Замена подсветки панели приборов Гранты или Калины — это отличный способ сделать ваш автомобиль более уникальным и стильным. Интересно, что существует множество вариантов реализации такого тюнинга, и какой стиль подойдет именно вам? Участвуйте в опросах, делитесь видео и фотографиями ваших доработок.

Напоминаем, что на сайте также представлены другие варианты модернизации щитка приборов, например, его перепрошивка или установка датчика температуры наружного воздуха.

Фото: бортовой журнал ARIST0KRAT и serg156

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter.

Лампы приборной панели

Приборная панель дает водителю массу полезнейшей информации, позволяющей вести контроль за состоянием автомобиля, за процессом вождения, вовремя диагностировать поломки и исправлять их. Так, лампочка панели загорается по следующим причинам:

Аккумулятор не заряжается.
По той или иной причине зажат ручной тормоз.
Не достаточное количество топлива в баке.
Снизилось давление масла (что говорит о необходимости срочной остановки двигателя во избежание более серьезных последствий).
Переизбыток воды в фильтре. Для того, чтобы вода не попала в насос, что может привести к поломке, нужно слить лишнюю воду из фильтра.
Нарушена работа топливной системы.
Произошел сбой в двигательной системе и многое другое.

Как видно, лампы панели позволяют определить, что в автомобиле не так, если сами лампы выходят из строя, то можно упустить очень важную поломку, которая может и вовсе привести к ДТП. Вот почему так важно не тянуть с заменой (ремонту лампы не подлежат).

На сегодняшний день авторынок предлагает широчайший ассортимент ламп для панели управления, начиная от штатного варианта, более дешевого, но и обладающего средними характеристиками, заканчивая модернизированными версиями, придающими панели, а значит и всей атмосфере машины иную, более экспрессивную атмосферу.

Профессионалы советуют также заменять штатные лампы на светодиоды, которые в значительной степени украшают панель.

Итак, перечислим несколько наиболее популярных на настоящий момент вариантов, подходящих для ВАЗ 2114.

Светодиодные лампы Sho-Me SM-T5 (синие, белые и красные). Страна производитель – Корея, цена – 80 руб. за пару.
Светодиодный модуль повышенной яркости SMD – 20 руб.
Светодиод Sho-me SM-T5-cap-super (белый) – 50 руб.
Галогеновые лампы Osram и Philips — примерно — 40-80 рублей за штуку.

Как видно, цены на лампы не высоки. Стоит отметить, что и времени на замену уходит совсем немного, о чем мы и поговорим далее.

Обслуживание кормовой части

На автомобиле Лада Калина замена ламп стоп-сигнала может понадобиться в случае повреждения фары или перегорания лампочки. Из-за особенностей конструкции автомобиля, для выполнения ремонта необходимо полностью разобрать заднюю панель и снять фару.

Процесс замены лампочек стоп-сигнала на Лада Калина начинается с демонтажа фары. Для этого следует снять пластиковую крышку, расположенную в области выхода ремня безопасности. Вторая часть крепления находится чуть ниже, рядом с катушкой ремня. Гайки откручиваются с помощью ключа №10. Важно проявлять осторожность, так как если деталь упадет в кузов, достать её будет крайне сложно.

Замена лампочек габаритов на Лада Калина и других элементов может быть выполнена в домашних условиях без особых трудностей. Один человек сможет справиться с этой задачей достаточно легко. Для этого не потребуется наличие специализированного инструмента или глубоких знаний в области механики. Достаточно следовать рекомендациям по ремонту и обслуживанию автомобиля.

Какие Лампочки Стоят в Приборной Панели Калина Проблемы с проводкой

Порядок действий:

Развернуть панель тыльной стороной к себе.
Снять лампу подсветки, поворачивая патрон против часовой стрелки.

Установка лампы с патроном производим в обратной последовательности.

Весь процесс замены ламп в комбинации приборов также показан на видео:

Напомним, подсветку можно доработать так, чтобы она включалась вместе с зажиганием.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Подготовка

Перед тем как приступить к работе, необходимо провести предварительную подготовку. Вам понадобятся следующие инструменты:

крестовая отвертка (длинная и короткая);
плоскогубцы или пассатижи;
комплект лампочек.

Рекомендуется сразу приобрести полный набор из 5 светильников. В приборной панели автомобиля Лада Калина используются бесцокольные лампы накаливания, работающие от 12 В. Заводская подсветка припаяна к контактам патронов, что делает их разборку невозможной. Поэтому стоит купить как лампы, так и новые патроны, иначе вам придется снова отправляться в магазин. Рекомендуется намагнитить отвертку с коротким жалом, чтобы крепежные винты не упали под приборную панель во время демонтажа.

Основные выводы

Замена лампочек в приборной панели Лады Калины не представляет сложности и вполне может быть произведена своими руками. Понадобятся несложные действия:

подготовка необходимых инструментов и светильников;
демонтаж приборной панели;
извлечение проблемных элементов и установка новых;
сборка панели в обратном порядке.

Весь процесс занимает от получаса для новичка до 15 минут для более опытного пользователя. Советы и свои способы замены излагайте в комментариях.

Автомобильный светЗамена лампы ближнего света на Лада Ларгус: советы по выбору и пошаговая инструкция

Автомобильный светИнструкция по замене габаритных ламп на Рено Логан

Делаем оптитрон

Пытаюсь очистить светофильтр на краю шкалы. Эти шкалы имеют свою особенность: они предназначены для работы с обычными лампами, поэтому на них нанесен дополнительный слой темного фильтра (точечки), который обеспечивает равномерное освещение (ближе к лампе — темнее). Под белым рассеивающим слоем также виден желтый светофильтр. Желтый фильтр я бы оставил, но удалить черный и белый, не затрагивая желтый, невозможно.

Вот как это выглядит на просвет. Несмотря на белую подсветку, цифры остаются желтыми благодаря желтому светофильтру, поэтому его придется убрать, хотя и не хотелось бы.

Подсветка указателей температуры и уровня топлива. Я переживал, что трех светодиодов может не хватить для подсветки шкалы, но, как оказалось, зря — шкала освещается равномерно, градиента не заметно. В итоге осталось всего три дорожки.

Указатели температуры и уровня топлива сзади. Светофильтр частично удален в нужных местах.

Готовые шкалы для температуры и уровня топлива.

Снимаю светофильтр с тахометра. Для этого использую жидкость для снятия лака и ватные диски (все из арсенала супруги/мамы/сестры). Процесс такой: мочим кусочки в жидкости и прикладываем к нужному месту на минуту. Пока занимаемся следующим, предыдущая часть отмокает, и покрытие легко снимается ногтем. Будьте осторожны! Лицевая сторона очень чувствительна к растворителям, особенно к спирту!

Устанавливаю подсветку тахометра. В качестве опор и крепежа использую термоклей из «пистолета». Недостаток — в таком исполнении тахометр стал несъемным.

Готовая шкала тахометра.

«Комбинированная» подсветка. Тахометр светодиодный, спидометр — обычный. Шкала температуры и указатель топлива имеют двойную подсветку. Здесь фото не совсем точно передает эффект.

Плата подсветки спидометра. Основная сложность оказалась именно здесь. Прибор спидометра, благодаря встроенному одометру, очень громоздкий, и для подсветки остается совсем немного места. В результате подрезок и подточек от платки осталось совсем немного.

Плата подсветки спидометра сзади. Пришлось восстанавливать дорожку таким образом.

Устанавливаю подсветку спидометра. Два светодиода не влезли, поэтому перенес их на боковую поверхность.

Подключаю подсветку спидометра и проверяю. Между тахометром и спидометром выведены общие плюс и минус в цоколек T10, в него также установлены защитный диод и общий токоограничивающий резистор (все из той же лампы), который вставлен в штатный патрон из-под лампы подсветки.

Готовая шкала спидометра.

Приборка в целом. На данный момент проект завершен.

Пошаговая инструкция по замене

Замена лампочек не представляет никакой сложности. Для того, чтобы вынуть патроны, надо повернуть их на полоборота против часовой стрелки. Порядок действий:

извлечь сгоревший светильник. Можно обойтись голыми руками, но чаще аккуратно прихватывают хвостовик патрона узкими пассатижами и легко поворачивают его против часовой стрелки;
вставить новую лампу в патрон;
установить патрон в гнездо, повернув его по часовой стрелке.

Совет! Опытные пользователи рекомендуют менять сразу весь комплект, чтобы точно знать о времени начала эксплуатации. Необходимость повторять всю процедуру через неделю из-за сгоревшей соседней лампочки никого не обрадует. Кроме того, все светильники будут обладать одинаковой яркостью, что даст равномерную подсветку панели. Если такой вариант не подходит, можно вооружиться тестером и проверить лампы на работоспособность. После этого меняют перегоревшие экземпляры.

Советы автолюбителей и рекомендации специалистов

Если подсветка приборов на «Лада Калина» перестала функционировать, не стоит откладывать решение этой проблемы. Лучше всего заняться этим как можно скорее. Обычно на устранение неполадки уходит не более 30–50 минут.

Возник вопрос от новичка: у родственников возникли проблемы с Калина, которая два года работала без сбоев, а теперь, с наступлением первых морозов (-2 -4 градуса), иногда не запускается. Симптомы таковы: при повороте ключа в положение стартера ничего не происходит. При этом не слышно щелчка втягивающего реле, и яркость лампочек на приборной панели не меняется — по идее, при включении обмотки втягивающего должна быть небольшая просадка яркости, так как ток там достаточно большой. Аккумулятор заряжен, утром измеряли напряжение — это точно не разряд.

Я уточнял, включается ли бензонасос (чтобы проверить, разрешил ли контроллер запуск ЭБН и реле стартера). Говорят, что вроде бы он работает. Лично поймать этот момент не удается, у меня Калина всегда заводится с полпинка.

Поделитесь, на что еще стоит обратить внимание при диагностике проблемы? Особенно интересует, как более точно определить, что причина незапуска стартера — отсутствие команды от штатного иммобилайзера? Можно ли как-то более точно определить причину по горящим или не горящим лампочкам на приборной панели? Возможно, проблема связана с замком зажигания.

Также есть сопутствующая проблема — дисплей на приборной панели перестал показывать информацию. Все лампочки горят, приборная панель реагирует на «самодиагностику» (при включении зажигания с нажатой кнопкой сброса стрелки индикаторов начинают двигаться, и загораются лампы). Но на дисплее тишина. Подскажите, питается ли приборная панель от одного общего предохранителя, или там есть какие-то особенности подключения? И может ли это как-то повлиять на запуск стартера (хотя в это трудно поверить, но все же)?

Pavel Berezin

Диагностика и ремонт Электронных систем управления двигателем Повесьте лампу на провод управления втягивающим, и смотрите, загориться ли она при невключении стартера.

Бугульма

Сопутствующая проблема — перестал работать дисплей на панели приборов. Подобная ситуация наблюдалась на нескольких автомобилях Калина. Решение заключалось в том, чтобы «переподключить» разъём панели. Если питание на катушку втягивающего реле поступает, возможно, щётки стартера застряли (примёрзли), и ток втягивающего реле проходит через них. Попробуйте слегка ударить по стартеру торцом палки и затем попытайтесь завести двигатель.

Gennadiy K

Это вопрос принципиальный. У меня в этом году на Калине ЭБН то запускался, то нет. То стартер крутил, то нет. Проблема решилась заменой на ключе батарейки. На старой было меньше 3В, новая 3,45В. Проблема ушла. Или проверить замок зажигания — межет просто нет контакта на стартер.

rv6ham

Также стоит проверить замок зажигания — возможно, отсутствует контакт на стартере. Если стартер не вращается при включенном зажигании, попробуйте подать на втягивающее реле +12В от аккумулятора. Если двигатель будет запускаться стабильно, значит, проблема в замке зажигания.

Установка светодиодных ламп

Современные осветительные приборы в большинстве имеют LED конструкцию. Светодиоды экономичны, потребляют мало энергии, обладают высокой яркостью. Кроме того, можно выбрать разный цветовой оттенок подсветки, что позволит разнообразить и украсить приборную панель Лады Калины. Однако, следует помнить о некоторых особенностях ЛЕД подсветки:

светодиоды длиннее обычных лампочек, поэтому яркость свечения может оказаться чрезмерной;
при установке надо внимательно следить за полярностью, иначе лампы не будут гореть;
регулятор яркости на ЛЕД приборы практически не действует.

Существенным преимуществом светодиодной подсветки является длительный срок службы. Пользователи, установившие такие лампы, забывают о необходимости замены на несколько лет. Единственным условием работы станет необходимость охлаждения ЛЕД устройств, так как при нагреве выше 80° они теряют яркость и стремительно расходуют свой ресурс.

Как делается замена лампочек в приборной панели Лады Калина

Не так часто, но все же бывает, что подсветка на приборной панели перестает работать или функционирует с перебоями. Отсутствие светящихся индикаторов создает дискомфорт и, что более важно, представляет опасность при передвижении на автомобиле как в темное время суток, так и в условиях плохой видимости. Водителю приходится на ощупь искать необходимые элементы, и он теряет возможность следить за техническим состоянием автомобиля, так как электронные данные просто не отображаются на панели. Эта проблема, как уже многие могли заметить, может привести к возникновению аварийной ситуации на дороге, поэтому ее необходимо решить как можно скорее.

Какие лампочки устанавливаются на Лада Калина

Основной компонент оптики автомобиля – это лампочки. Лада Калина в своей конструкции содержит огромное количество самых разнообразных ламп. Когда в машине перестает гореть фара, многие сразу проверяют предохранители, но для решения такой проблемы достаточно просто заменить перегоревшую лампу.

Как выбрать хорошие лампы

Просто заменить неисправную деталь в автомобиле недостаточно; необходимо также правильно выбрать запчасть. Лампочки не являются исключением. Рынок автозапчастей предлагает широкий ассортимент осветительных приборов от различных производителей с разным уровнем качества.

Лампы можно условно разделить на три основные категории:

Качественные лампы должны обеспечивать долгий срок службы, и их цена не всегда высокая. Известные бренды, такие как Philips, Osram и другие, предлагают доступные осветительные приборы с обычными характеристиками. Например, стоимость одной лампы с цоколем H1 составляет в среднем 102 рубля. При этом их характеристики будут стандартными, как у заводских светильников.
Лампы от производителей, таких как «Маяк», «Диалуч» и других, упаковка которых может содержать китайские иероглифы, относятся к недорогим и низкокачественным источникам света. Их освещенность ниже, хотя срок службы иногда может превышать время работы даже самых дорогих моделей.
Отдельной категорией являются дорогие лампы, также известные как лампы повышенной яркости. Примеры таких ламп: Osram Night Breaker +110 или Philips Racing Vision +150. Действительно, яркость этих ламп выше, так как они работают в режиме перекала, но их долговечность ниже. Также сюда можно отнести светодиодные и ксеноновые лампы, которые представляют собой своего рода тюнинг оптики.

Когда речь идет о выборе лампы, обычно подразумеваются источники света для ближнего света фар или противотуманных фар. Для остальных светильников требования к лампам значительно ниже.

Подбор оригинальной лампочки по артикулу может быть дорогим. Гораздо проще зайти в магазин и сообщить продавцу о типе цоколя, чтобы он помог найти нужный источник света.

Типы ламп, применяемых в автомобиле Лада Калина 1

В автомобилях Лада Калина используется огромное количество источников света. Чтобы было проще ориентироваться, их разбивают на категории: внешние и внутренние.

Внешние световые приборы:

Ближний свет	H7
Дальний свет	H1
Передний указатель поворота	PY21W
Задний указатель поворота	PY21W
Боковой указатель поворота	W5W
Габаритный свет	W5W
Задняя габаритная лампа и ПТФ	P21/4W
Стоп-сигнал	P21W
Задний ход	P21W
Освещение номерного знака	W5W
Противотуманные фары	H11

Внутренние световые приборы:

Освещение багажника	C5W
Плафон салона	C10W
Подсветка приборов	W1/2W
ЖК индикатор	W1/2W
Прикуриватель	W1/2W
Освещение вещевого ящика	C5W
Индивидуальное освещение	T4W

Как поменять лампы в Lada Kalina 1 самостоятельно

У многих владельцев автомобилей возникают трудности при установке новых ламп и даже при демонтаже старых. Для того чтобы заменить осветительные элементы без лишних затруднений, важно следовать определенным рекомендациям.

Замена ламп передних фар

Сложнее всего поменять лампочку в левой блок-фаре. Для этого нужно снять воздушный фильтр. После этого доступ к фаре будет больше.

Снимите резиновую крышку большого диаметра.
Демонтируйте колодку жгута.
Отведите пружинный фиксатор.
Достаньте лампу из корпуса.
Установите новую лампу в обратной последовательности.

Снимите вторую резиновую крышку. Ее диаметр будет чуть меньше, чем у предыдущей, поэтому замена источника света будет не совсем удобной.
Вытащите клемму провода.
Нажмите на фиксатор и отведите его в сторону.
Достаньте старую лампочку.
Установите на ее место новую в обратной последовательности.

После замены ламп ближнего и дальнего света, рекомендуется произвести регулировку светового пучка фары.

Нажмите на патрон и поверните его влево.
Вытащите патрон с лампой из блок-фары.
Чтобы снять источник света, на него нужно нажать, а затем повернуть до ее освобождения против часовой стрелки.
Демонтируйте старую лампочку и установите новую в обратной последовательности.

Снимите крышку, которая защищает контакты и лампочку ближнего света.
При помощи тонких плоскогубцев поверните патрон и вытащите из зацепления с корпусом.
Достаньте старую лампу из патрона.
Установите новую лампочку в ее посадочное место. Чтобы избежать ее преждевременного выхода из строя, используйте резиновые перчатки.
Произведите сборку в обратной последовательности.

Противотуманные фары

Замена лампы противотуманной фары (ПТФ) может быть выполнена без необходимости снимать бампер и без доступа к гаражу. Для этого следуйте следующим шагам:

Поверните колесо в сторону, противоположную от замены, или полностью снимите его.
С помощью крестовой отвертки и ключей на 8 открутите крепления передней части подкрылка и аккуратно снимите его.
Отсоедините колодку жгута проводов от лампы, отстегнув две защелки по бокам.
Поверните патрон с лампой против часовой стрелки и извлеките лампу.
Установите новый источник света в обратном порядке.

Данный инструктаж может не подходить для всех комплектаций автомобиля. В базовой версии противотуманные фары отсутствуют.

Боковой указатель поворота

Боковой указатель поворота расположен на крыле машины. Чтобы поменять лампу, необходимо сделать следующее:

Сдвиньте светильник вперед по ходу движения автомобиля.
Вытащите его из зацепления с крылом.
Поверните патрон влево и демонтируйте его.
Выньте лампу, взявшись за нее руками.
Установите новый источник света в резиновых перчатках.

Замена ламп задних фар в Lada Kalina 1

Независимо от того, какой у вас кузов — хэтчбэк, универсал или седан — процесс замены лампочки практически идентичен:

Сначала необходимо снять задний фонарь. Для этого используйте головку на 8 и открутите крепления, которые держат фонарь на кузове.
Чтобы извлечь патрон, нажмите на него и поверните влево.
Для замены лампочки аккуратно поверните ее влево внутри патрона, слегка надавив.
Установка новой лампочки осуществляется аналогично, но в обратном порядке.

Подсветка номерного знака

Лампочку подсветки номера поменять проще всего:

Поддеть светильник с одной стороны и вывести из зацепления.
Не вынимая разъема, повернуть патрон и вытащить из светильника. Запчасть вынимается руками без поворота.

Замена лампочек в салоне

Чтобы произвести замену лампы в приборной панели автомобиля Lada Kalina, выполните следующие шаги:

Для замены лампы в прикуривателе:

Поверните металлический стакан в светофильтре на 5-7 миллиметров, чтобы его извлечь.
Аккуратно вытащите стакан, а затем и сам светофильтр, удобнее всего это делать через отсек рукоятки коробки передач, установив ее в положение 4-й передачи и сняв чехол.
После того как прикуриватель будет демонтирован, отключите разъем и удалите старую лампу.
Установите новую лампу на место старой и соберите все в обратном порядке.

Обязательно отключите питание прикуривателя перед заменой лампы! Для этого отсоедините минусовую клемму от аккумулятора.

Замена лампы в салонном плафоне осуществляется следующим образом:

Используя плоскую отвертку, аккуратно подденьте прозрачный пластиковый элемент плафона.
Снимите его и отключите электрический разъем.
Разжав контакты, извлеките старую лампу и установите новую на ее место.
Соберите плафон обратно.

Для замены лампы в плафоне багажника и бардачка:

Откройте багажник и с помощью плоской отвертки подденьте светильник.
Отожмите контакты и извлеките старую лампу.
Установите новую лампу на место старой и верните светильник на его место.

Из-за чего перегорают лампы в Lada Kalina

Существует три причины, по которым могут перегорать лампы в машине. И вот каждая из них:

Срок службы. Стоит отметить, что любая лампа рассчитана на определенные часы работы. Как только время работы выходит за свои рамки, источник света начинает тускнеть, а затем нить плавится и источник света перестает работать. На время работы лампы может повлиять напряжение бортовой сети.
Все автомобильные источники света рассчитаны на напряжение 12 Вольт, но не более 14,7В. При превышении данного параметра, прибор накаливания начинает работать в режиме перекала, что приводит к ее выходу из строя раньше положенного срока. Перенапряжение может возникнуть из-за поломки реле-регулятора напряжения.
Качество. От качества источника света зависит многое – начиная от освещенности, заканчивая сроком службы. Чтобы лампа не перегорела раньше времени, старайтесь выбирать источники света, рекомендованные заводом-изготовителем.

Подведем итоги

Замена ламп в Ладе Калине — это довольно простая задача. Главное — понимать, какие именно лампы нужны и выбирать продукцию только от надежных производителей. Это позволит не только реже выполнять замену, но и упростит сам процесс.

Советы по выбору светодиодов для замены ламп

При выборе светодиодов для замены ламп подсветки приборной панели автомобиля Лада Калина 1 важно учитывать несколько ключевых факторов, чтобы обеспечить не только яркость и долговечность, но и совместимость с существующей системой. Вот несколько советов, которые помогут вам сделать правильный выбор.

1. Тип светодиодов: Для замены стандартных ламп, обычно используются светодиоды типа T10 (W5W) или T5. Эти типы имеют стандартные размеры и подходят для большинства мест установки на приборной панели. Убедитесь, что выбранные вами светодиоды соответствуют этим типам.

2. Яркость и цветовая температура: Светодиоды бывают разных уровней яркости и цветовой температуры. Для подсветки приборной панели рекомендуется выбирать светодиоды с температурой от 5000K до 6000K, так как они обеспечивают белый свет, близкий к дневному, что улучшает читаемость показаний. Также можно рассмотреть варианты с цветной подсветкой, но стоит помнить, что это может затруднить восприятие информации на панели.

3. Напряжение и мощность: Убедитесь, что светодиоды, которые вы выбираете, рассчитаны на напряжение 12V, так как именно такое напряжение используется в автомобиле. Также обратите внимание на мощность светодиодов, чтобы избежать перегрева и повреждения проводки.

4. Угол обзора: При выборе светодиодов стоит учитывать угол обзора. Широкий угол обзора (например, 120 градусов) обеспечит равномерное освещение всей панели, в то время как узкий угол может привести к неравномерному освещению и теням.

5. Качество и производитель: Не стоит экономить на качестве. Выбирайте светодиоды от известных производителей, которые зарекомендовали себя на рынке. Это гарантирует не только долговечность, но и стабильную работу без сбоев.

6. Установка: Установка светодиодов может потребовать некоторых навыков, особенно если вы планируете делать это самостоятельно. Убедитесь, что у вас есть все необходимые инструменты и инструкции. Если вы не уверены в своих силах, лучше обратиться к специалистам.

Следуя этим рекомендациям, вы сможете выбрать подходящие светодиоды для замены ламп подсветки приборной панели Лада Калина 1, что не только улучшит внешний вид вашего автомобиля, но и повысит комфорт при вождении.

Вопрос-ответ

Какие типы ламп используются для подсветки приборной панели Калина 1?

Для подсветки приборной панели Калина 1 используются лампы типа T5 и T10. Эти лампы обеспечивают необходимую яркость и долговечность, что делает их идеальными для данной задачи.

Как заменить лампы подсветки приборной панели на Калина 1?

Для замены ламп необходимо снять обшивку приборной панели, аккуратно извлечь старые лампы и установить новые. Рекомендуется предварительно отключить аккумулятор для безопасности.

Где можно приобрести лампы для подсветки приборной панели Калина 1?

Лампы для подсветки приборной панели можно приобрести в автомобильных магазинах, специализированных магазинах запчастей или онлайн на различных платформах, таких как Ozon или AliExpress.

Советы

СОВЕТ №1

Перед заменой ламп подсветки приборной панели Калина 1, обязательно ознакомьтесь с руководством пользователя вашего автомобиля. В нем указаны типы ламп и их характеристики, что поможет избежать ошибок при покупке.

СОВЕТ №2

При выборе ламп обратите внимание на их яркость и цветовую температуру. Для комфортного восприятия информации на приборной панели лучше выбирать лампы с теплым белым светом, так как они менее утомляют глаза.

СОВЕТ №3

Не забывайте о безопасности: перед заменой ламп отключите аккумулятор, чтобы избежать короткого замыкания или повреждения электроники автомобиля.

СОВЕТ №4

Если вы не уверены в своих силах, лучше обратиться к профессионалам. Неправильная установка ламп может привести к их быстрому выходу из строя или другим проблемам с электроникой автомобиля.
