Lifan X60 2013, двигатель бензиновый 1.8 л., 128 л. с., передний привод, механическая коробка передач — поломка

Комментарии 10

Всем привет! А может кто знает как починять, муфта не включается, после вызвонки всего и вся выяснилось что дело в термозащитном выключателе который на корпусе муфты. Как узнать какой именно там выключатель, чтобы купить нужного номинала и припаять новый

Всем привет, хочу поделится как решил проблему с кондеем на Лифан х60. Пришло лето включил кондей работает 10-15 мин и вырубается. Поехал в ремонт, меняли все… Датчик давления… Подключал и датчик температуры испарителя. Мыли радиаторы… Заменил все релюшки кондея и вентиляторов… Дошло дело до замены компрессора… Побывал в 5 центрах и ни один ничего путного не сказал. Пока сам уже не задумался о температуре двс… На приборе все ровно показывал. Подключил обдшку и смотрю что происходит… Включил кондей. Работает. И тут… Температура пошла 100.101 и на 105 он вырубается… Чуть остывает и 101 включается. И тут меня допетрило… Беру рукой верхний шланг радиатора он кипяток, беру нижний и вуаля… Он холодный! Клин термостата! Соответственно мозги отключают кондей на такой температуре. Заменил его сам. И все заработало. Р. S. Ни один кондеейщик даже голову не включил о температуре двс. Смотрели только давление в системе. А у меня двс просто гонял по малому кругу в 40 ю жару. Хорошо мало ездил… Кому может поможет моя статья… Вот так…

Здорово дружище, в чем была проблема с кондиционером на машине лифан х60 у меня такая же один в один трубка целая фрион заправлен, лампочка горит при включение а он тёплый воздух гоняет и всё.

Общая информация Lifan X60 с 2011 года

1. Общая информация

Автомобиль Lifan X60 оборудован климатической установкой с системой кондиционирования воздуха, отопителем и вентиляцией салона. Система кондиционирования используется для охлаждения воздуха в салоне автомобиля летом, а отопитель – для обогрева салона и удаления влаги и инея с ветрового стекла зимой. Вся система имеет компактную конструкцию, обеспечивающую легкость управления и удобство в обслуживании.

Принципы действия системы кондиционирования воздуха

Система охлаждения составлена из компрессора, испарителя, конденсатора, осушителя, расширительного клапана, нагнетателя, модуля управления и других частей, показанных на схеме.

1. Конденсатор с осушителем.
2. Датчик давления.
3. Вентилятор.
4. Испаритель.
5. Расширительный клапан.
6. Компрессор.

Система кондиционирования воздуха работает следующим образом. Компрессор, приводимый в движение двигателем автомобиля, всасывает хладагент в газообразной форме из испарителя, и сжимает его в конденсаторе. Хладагент в газообразной форме под высоким давлением пропускается через конденсатор, где происходит его сжижение, выделяемое при этом большое количество тепла выводится с воздухом наружу автомобиля. Хладагент в жидкой форме под высоким давлением затем проходит через расширительный клапан, который выполняет функцию дроссельной заслонки и стравливает давление газа. Далее хладагент в жидкой форме под низким давлением проходит через испаритель, преобразуется в газ и поглощает тепло, охлажденный воздух от испарителя подается наддувом в салон автомобиля. После этого хладагент в газообразной форме вновь всасывается компрессором и сжимается в конденсаторе. Хладагент непрерывно циркулирует по вышеописанному замкнутому циклу, поглощая тепло и охлаждая воздух в салоне автомобиля до заданной температуры.

1. Тепло из хладаегнта выделяется в воздух.
2. Испаритель.
3. Жидкость под высоким давлением со средней температурой 1500-1800 кПа, 70-80 ˚C.
4. Осушитель.
5. Расширительный клапан.
6. Жидкость под низким давлением с низкой температурой 200-500 кПа, 10-20 ˚C.
7. Испаритель.
8. Тепло из воздуха поглощается хладагентом.
9. Газ под низким давлением со средней температурой 200-300 кПа, 5-10 ˚C.
10. Компрессор.
11. Газ под высоким давлением с высокой температурой 1500-1700 кПа, 80-90 ˚C.

Принципы действия системы обогрева

В качестве теплоносителя в системе обогрева используется жидкость в системе охлаждения двигателя. Основными компонентами системы являются теплообменник, магистраль циркуляции охлаждающей жидкости, нагнетатель, вентиляторы и модуль управления. Система обогрева объединена с корпусом испарителя, в системе нагрева и системе кондиционирования используется один нагнетатель и одни и те же воздушные каналы с дефлекторами.

1. Воздуховод.
2. Магистраль циркуляции жидкости охлаждения.
3. Вентилятор-нагнетатель.
4. Испаритель.

При работающем двигателе водяной насос через водяной патрубок прокачивает охлаждающую жидкость через высокотемпературный цилиндр в теплообменнике, где происходит нагрев жидкости. Затем воздух нагревается в теплообменнике и подается в салон автомобиля или на ветровое стекло нагнетателем для обогрева салона или оттаивания ветрового стекла. Затем хладагент всасывается обратно водяным насосом, и цикл повторяется следующим образом:

1. Охлаждающая жидкость с низкой температурой.
2. Двигатель.
3. Охлаждающая жидкость с высокой температурой.
4. Теплообменник.
5. Тепло выделяется в воздух.
6. Охлаждающая жидкость со средней температурой.
7. Водяной насос.
8. Радиатор.

Система управления кондиционером

Система управления кондиционером включает цепь управления источником электропитания, систему управления муфтой сцепления компрессора, защитный контур, цепь передачи данных и другие компоненты; основными частями системы являются выключатель кондиционера, модуль управления кондиционером, датчик температуры испарителя, датчик температуры хладагента, датчик давления, температурный контроллер и другие части. Система управления предназначена для обеспечения эффективного и безопасного функционирования системы кондиционирования и двигателя в любых условиях.

Регулирование температуры системы кондиционирования

Основными компонентами системы являются датчик температуры испарителя, контроллер кондиционера и соответствующие цепи. При изменении температуры испарителя, соответственно изменяется сопротивление датчика, на контроллер кондиционера передается сигнал электрического напряжения, соответствующий текущей температуре, затем сигнал усиливается в контуре усилителя контроллера, который управляет работой реле электромагнитной муфты сцепления. Если реле электромагнитной муфты сцепления включено, электромагнитная муфта входит в зацепление, и компрессор начинает работать, температура при этом снижается. При выключении реле электромагнитная муфта расцепляется, компрессор останавливается, и температура повышается. Система управления кондиционером управляет работой компрессора, поддерживая температуру охлаждения в заданном диапазоне.

Компрессор

Двигатель с электронной системой управления впрыском топлива управляет работой компрессора соответственно нагрузке двигателя в определенных специальных условиях.

Компрессор выключается при запуске двигателя, начале движения, резком разгоне и слишком высокой частоте вращения двигателя.

Система защиты

Система обеспечивает нормальную работу системы кондиционирования, регулирует давление и температуру в системе с помощью переключателя давления в осушителе и датчика температуры испарителя, а также выполняет защитные функции. Функции системы включают:

1. Защита от низкого давления: если давление становится ниже 0,196 ± 0,02 МПа, переключатель давления (между контактами 1 — А4 и 3 — А4) выключается, вращение не передается на муфту сцепления компрессора, и компрессор останавливается.

2. Защита от высокого давления: если давление превышает 3,14 ± 0,02 МПа, переключатель давления (между контактами 1-А4 и 3-А4) выключается, вращение не передается на муфту сцепления компрессора, и компрессор останавливается.

3. Контроль высокого давления: если давление превышает 1,77 ± 0,1 МПа, переключатель давления замыкается (между контактами 2-А4 и 4-А4), в электронный блок управления двигателем передается соответствующий сигнал, в результате чего увеличивается частота вращения вентилятора охлаждения.

4. Защита от низкой температуры: если датчик температуры испарителя определяет температуру ниже 5 ˚C, муфта сцепления компрессора выключается, компрессор останавливается.

5. Защита от высокой температуры: если датчик температуры испарителя определяет температуру выше 125 ˚C, включается защита компрессора от перегрева, и компрессор останавливается.

Управление системой охлаждения двигателя (крыльчаткой охлаждения радиатора)

Система включает датчик температуры воды, электронный блок управления двигателем, управляющие реле вентиляторов № 1, № 2, № 3, крыльчатку охлаждения радиаторов, регулировочное сопротивление крыльчатки, вентилятор конденсатора, соответствующие электрические цепи и другие части. Электронный блок управления двигателем управляет замыканием / размыканием цепи управляющего реле вентиляторов по сигналам соответствующих температурных датчиков, выполняя следующие функции управления:

1. Если температура охлаждающей жидкости находится в диапазоне 93 ˚C – 96 ˚C, электронный блок управления двигателем замыкает реле № 1, № 3, в результате чего два параллельно подключенных привода вентиляторов работают одновременно с низкой частотой вращения.

2. Когда температура охлаждающей жидкости достигает диапазона 98 ˚C – 100 ˚C, электронный блок управления двигателем включает реле 2, и электропривод вентилятора переключается на высокую частоту вращения.

3. Если температура охлаждающей увеличивается до 110 ˚C, загорается аварийный индикатор на панели комбинированного блока приборов.

4. Если выключатель кондиционера включен, крыльчатка охлаждения радиатора работает с низкой частотой вращения независимо от температуры жидкости в системе охлаждения.

5. Если давление хладагента в системе кондиционирования превышает 1,77 ± 0,1 МПа, вентилятор переключается на высокую частоту вращения.

6. Если передается некорректный сигнал температуры охлаждающей жидкости (поврежден датчик температуры жидкости в системе охлаждения), электронный блок управления двигателем определяет режим работы двигателя в условиях высокой нагрузки, и крыльчатка охлаждения радиатора переключается на высокую частоту вращения.

Важнейшие требования безопасности

Хладагент R-134a представляет собой композитный химический состав, включающий фтор, водород и углерод (R). Элемент хлор в нем заменен элементом водород, поэтому данный состав не причиняет ущерба озоновом слою.

Хладагент R-134a представляет собой прозрачный бесцветный состав, как в жидком, так и в газообразном состоянии. Температурная точка перехода в газообразное состояние для данного хладагента при атмосферном давлении составляет -29,8°C. Таким образом, в условиях нормальной температуры и нормального давления вещество находится в газообразном состоянии. Данный газ тяжелее воздуха, он не является огнеопасным и взрывоопасным.

При обращении с хладагентом R-134a необходимо обращать внимание на следующие основные моменты.

Внимание: — При выполнении операций ремонта и технического обслуживания системы кондиционирования всегда надевать защитные очки для защиты глаз. — При нормальной температуре и нормальном давлении хладагент R-134a быстро испаряется, кроме того, хладагент R-134a замораживает предметы при контакте с ними. — Поэтому при работе с ним нужно действовать осторожно. Не допускать попадания жидкого хладагента на открытые участки кожи, и особенно — в глаза. При работе с хладагентом всегда надевать защитные очки для защиты глаз. Перед работой с системой кондиционирования приготовить бутылку асептического минерального масла. В случае попадания жидкого хладагента в глаза закапать глаза минеральным маслом для удаления хладагента, так как R-134a быстро поглощается маслом. Кроме того, промыть глаза обильным количеством прохладной воды. После обработки немедленно обратиться за врачебной помощью во избежание воспаления глаз. — Не допускать нагрева хладагента R-134a до температуры выше 40 °C. — При заправке или доливке хладагента необходимо обеспечить соответствующую температуру таким образом, чтобы давление хладагента в контейнере было выше, чем давление хладагента в системе кондиционирования. — Контейнер с хладагентом необходимо полностью нагреть в сосуде или большом тазу с теплой водой с температурой до 40 °C. Не нагревать контейнер паяльной лампой или другими способами, которые приводят к резкому повышению температуры и давления в контейнере, чтобы не превышать заданную температуру. Не сваривать и не чистить паром поверхности, расположенные вблизи частей или трубок системы кондиционирования. — Удерживать заправочную емкость вертикально в процессе заправки системы кондиционирования. Если заправочная емкость будет расположена горизонтально или перевернута, жидкий хладагент под давлением может попасть в компрессор, что может привести к повреждению последнего. — Использовать специальный прибор для проверки утечки хладагента R-134a из системы. — Не допускать попадания жидкого хладагента на полированные и обработанные металлические поверхности. В результате попадания хладагента на полированные и обработанные металлические поверхности, включая хромированную сталь, на этих поверхностях образуются пятна, а, смешиваясь с влагой, хладагент оказывает сильное коррозийное воздействие на любые металлические поверхности.

Как включается кондиционер лифан х 60

Иван Трынин

Иван Трынин ответил Андрею

Иван Трынин ответил Андрею

Андрей, Я профессиональный холодильщик с опытом работы 10 лет). А щас еще и директор монтажной организации холодильных установок. Просто мы конкретно автохолодом не занимаемся. Поэтому это чисто для себя.

Если тебе интересно, я тебе могу рассказать что конкретно буду делать, и как буду измерять кол-во и качество масла в системе, перепады давлений, и температуры кипения и конденсации))

Не работает кондиционер (РЕШЕНО. читайте в конце)

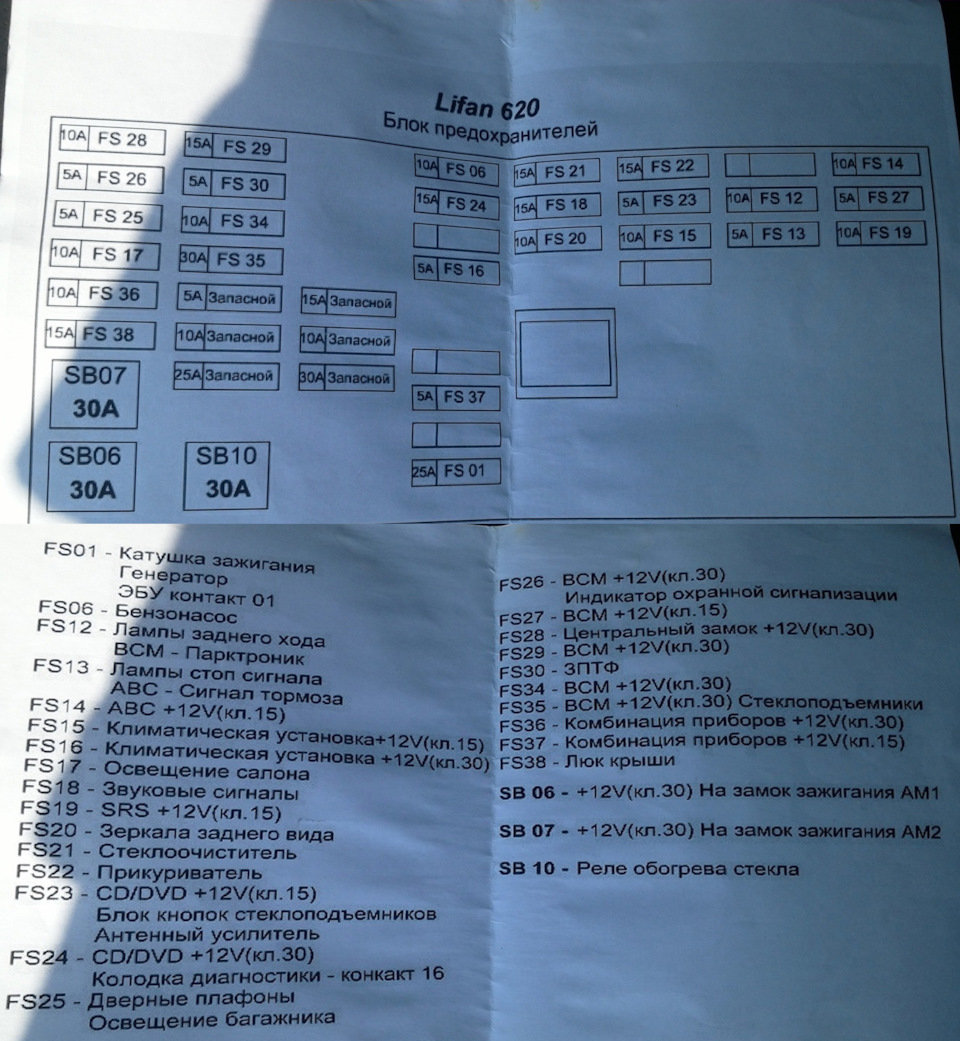

рис №1

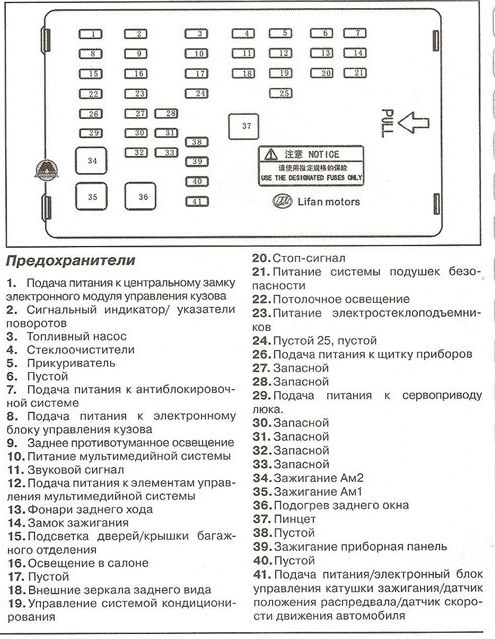

9. Предохранитель №2 управления кондиционером (в некоторых местах описан как запасной, в некоторых — “климатическая установка +12в кл30”) в салонном блоке исправен. (в рис.1 он 24, в рис.2 он FS16)

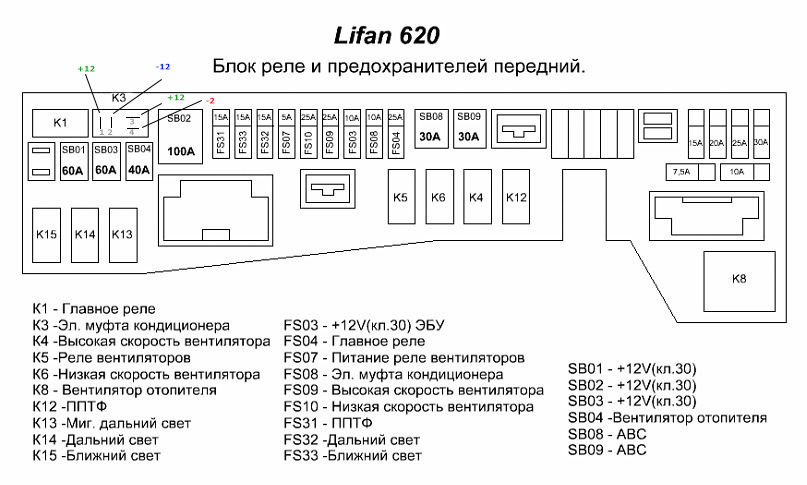

рис №2

Вобщем не идет запуск вентиляторов и муфты. Я все известные варианты перепробовал. Ехать в сервис пока не горю, но как запасной вариант имею ввиду. Может у кого было?

Добавлено 2 мая 11:22 (МСК):

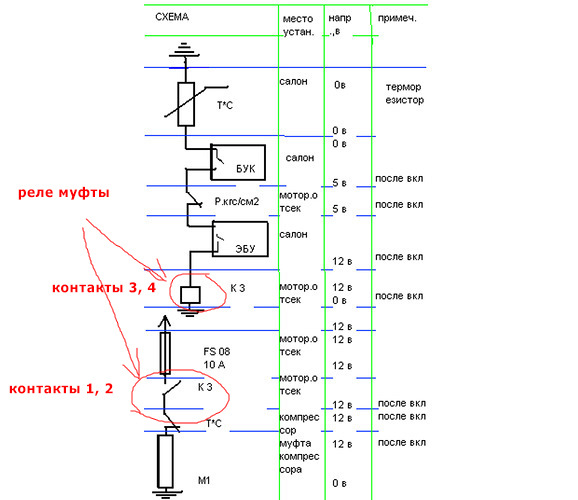

на реле К3 есть “+” и “-” для питания муфты (конт. 1 и 2), а так же “+” для включения муфты, но нету “-” (конт. 3, 4). И это даже при выключенном зажигании.

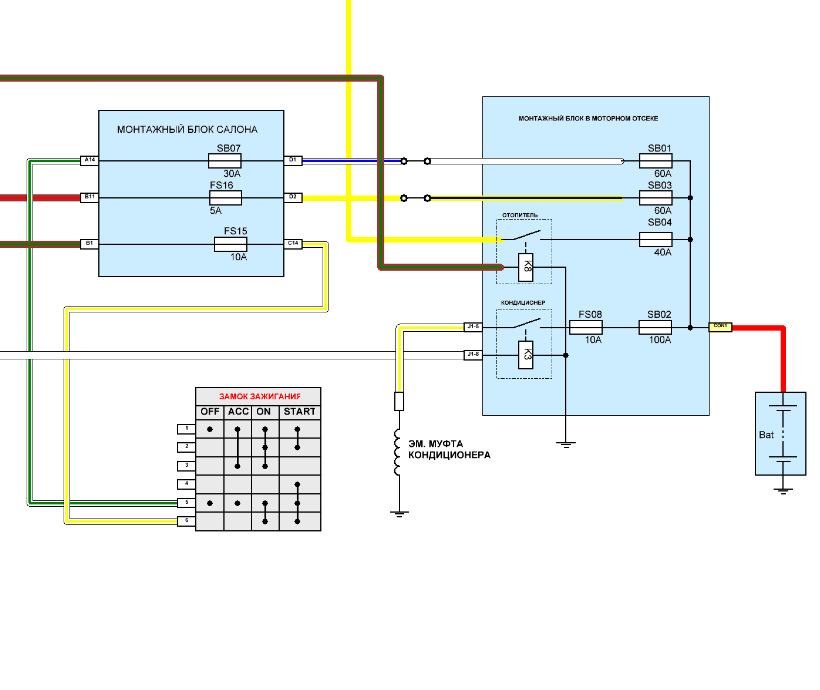

Вот нашел такую минисхему:

Полез к компрессору (хотел фишку отключить, прозвонить) а там еще какой то проводок идет. Скорее всего к какому нить датчику на двигатель. От компрессора же 1 провод плюсовой?

Добавлено 2 мая 11:30 (МСК):

А вот на схеме от EDT плюса не должно быть от ЭБУ, а минус должен…

Дурдом какой то…

Добавлено 2 мая 17:00 (МСК):

Как включить кондиционер в машине лифан х 60

Элементы управления и приборы

Обзор приборной панели

1. Боковой дефлектор.
2. Левый подрулевой переключатель.
3. Высокочастотные динамики.
4. Комбинация приборов.
5. Левый и правый солнцезащитные козырьки.
6. Правый подрулевой переключатель.
7. Центральные вентиляционные дефлекторы.
8. Выключатель аварийной сигнализации.
9. Внутрисалонное зеркало заднего вида.
10. Вещевой ящик.
11. Аудиосистема.
12. Прикуриватель.
13. Кнопка отпирания замка пятой двери.
14. Рычаг выбора передач.
15. Подогреватель подушки сиденья водителя (опционально).
16. Рычаг стояночного тормоза.
17. Управление включением кондиционера и температурой.
18. Педаль акселератора.
19. Педаль тормоза.
20. Педаль сцепления.
21. Панель выключателей.
22. Кнопки управления стеклоподъемниками со стороны водителя.
23. Многофункциональный дисплей панели приборов.
24. Передний фонарь освещения салона.
25. Датчик освещенности (в зависимости от комплектации)/датчик солнечной активности (в зависимости от комплектации).
26. Кнопка управления стеклоподъемником передней правой двери.
27. Выключатель подогрева пассажирского сиденья (опционально).

Обзор комбинации приборов

1. Тахометр.
2. Спидометр.
3. Указатель уровня топлива.
4. Счетчик промежуточного пробега.
5. Счетчик суммарного пробега.
6. Указатель температуры охлаждающей жидкости.
7. нопка сброса данных счетчика суточного пробега.

Сигнальные индикаторы щитка приборов

Контрольная лампа включения дальнего света	Лампа индикации неисправности в двигателе (OBD)
Контрольная лампа включения ближнего света	Контрольная лампа низкого уровня топлива
Контрольная лампа включения габаритных огней	Контрольные лампы указателей поворотов (включаются по отдельности)
Контрольная лампа передних противотуманных фар	Контрольные лампы аварийной сигнализации (включаются одновременно)
Контрольная лампа заднего противотуманного фонаря	Контрольная лампа заряда аккумуляторной батареи
Контрольная лампа температуры двигателя	Контрольная лампа включения подогрева заднего стекла
Контрольная лампа противоугонной системы	Контрольная лампа антиблокировочной системы (ABS)
Контрольная лампа стояночного тормоза	Контрольная лампа системы SRS
Контрольная лампа давления масла	Контрольная лампа низкого уровня тормозной жидкости
Индикатор открытых дверей и парктроника	Лампа индикации превышения заданной скорости (опционально)
Лампа индикации ошибки в системе управления двигателем (кроме OBD)	Контрольная лампа открытия двери багажного отделения

Регулировка подсветки приборной панели

Когда включены габаритные огни, с помощью регулятора подсветки можно отрегулировать яркость подсветки комбинации приборов, панели аудиосистемы, переключателей ит.п.

Каждый автомобиль укомплектован двумя ключами, с помощью которых можно запустить двигатель, а также открыть все двери автомобиля.

Во избежание кражи запрещается оставлять запасные ключи в автомобиле. Ключи следует хранить в безопасном месте.

Пульт дистанционного управления

1. Кнопка выбрасывания лезвия ключа.
2. Кнопка запирания.
3. Кнопка отпирания.
4. Кнопка отпирания двери багажника.
5. Контрольная лампа.

Для эффективной работы пульта дистанционного управления расстояние до автомобиля должно быть не более 15м.

Пульт дистанционного управления является электронным устройством; во избежание его повреждения следует соблюдать следующие меры предосторожности.

• Запрещается подвергать пульт дистанционного управления воздействию высоких температур, а также класть его на панель приборов.
• Запрещается разбирать пульт дистанционного управления.
• Не следует подвергать пульт дистанционного управления ударам и ронять его.
• Не следует допускать попадание воды на пульт дистанционного управления.

Следующие факторы могут привести к возникновению неисправностей пульта дистанционного управления:

• поблизости расположены радиостанция или радиопередатчик (например, в аэропорту), которые создают радиопомехи;
• элемент питания пульта дистанционного управления разряжен – следует проверить заряд элемента питания.

В случае утери пульта дистанционного управления следует немедленно обратиться в сервисный центр Lifan, чтобы предотвратить кражу автомобиля.

Запирание автомобиля

Запирание: нажать кнопку запирания, в результате чего все двери автомобиля будут одновременно заперты. В момент запирания дверей один раз мигнут указатели поворотов, а также один раз прозвучит сигнал противоугонной сигнализации. Если указатели поворотов мигнули, но сигнал противоугонной сигнализации не прозвучал, следует проверить, все ли двери заперты.

Если какая-либо из дверей незаперта, не следует пытаться запереть ее с помощью кнопки запирания пульта дистанционного управления.

Отпирание автомобиля

Отпирание: нажать кнопку отпирания, после чего все двери одновременно будут отперты. В момент отпирания дверей два раза мигнут указатели поворотов, а также два раза прозвучит звуковой сигнал.

После отпирания дверей с помощью пульта дистанционного управления их можно открыть в течение 30секунд. Если в течение указанного времени ни одна дверь не была открыта, то все двери будут автоматически заперты (при этом указатели поворотов не мигнут, а звуковой сигнал не прозвучит).

После запирания дверей блок управления должен получить сигнал обратной связи от исполнительного механизма. Если сигнал обратной связи не поступил (в этом случае не прозвучит сигнал противоугонной системы), то указатели поворотов будут мигать в течение 10секунд, включатся лампы переднего и заднего плафонов, предупреждая владельца, что двери незаперты. После запирания дверей указатели поворотов прекратят мигание.

Противоугонная система

После запирания дверей с помощью пульта дистанционного управления включается противоугонная система.

Нажать на кнопку запирания на пульте дистанционного управления, для того чтобы включить противоугонную систему.

Если при включенной противоугонной системе нажать кнопку отпирания дверей на пульте дистанционного управления, то противоугонная система отключится; при этом погаснет контрольная лампа противоугонной системы, дважды мигнут указатели поворотов, дважды прозвучит звуковой сигнал, а двери одновременно отопрутся.

Если при включенной противоугонной системе открыть дверь или капот или вставить ключ в замок зажигания и включить зажигание, подача топлива будет блокирована, звуковой сигнал будет непрерывно звучать, а указатели поворотов будут постоянно мигать. Через 20секунд отключится звуковой сигнал, а указатели поворотов продолжат мигать. Еще через 10секунд прекратят мигать указатели поворотов. Для отключения противоугонной системы необходимо нажать кнопку отпирания дверей, после чего подача топлива будет восстановлена.

Замена элементов питания пульта дистанционного управления

Последовательность действий при замене элементов питания пульта дистанционного управления

1. Отделить ключ от пульта дистанционного управления.

2. Снять крышку пульта дистанционного управления и извлечь разряженные элементы питания.

1. Общая информация

Автомобиль Lifan X60 оборудован климатической установкой с системой кондиционирования воздуха, отопителем и вентиляцией салона. Система кондиционирования используется для охлаждения воздуха в салоне автомобиля летом, а отопитель – для обогрева салона и удаления влаги и инея с ветрового стекла зимой. Вся система имеет компактную конструкцию, обеспечивающую легкость управления и удобство в обслуживании.

Принципы действия системы кондиционирования воздуха

Система охлаждения составлена из компрессора, испарителя, конденсатора, осушителя, расширительного клапана, нагнетателя, модуля управления и других частей, показанных на схеме.

1. Конденсатор с осушителем.
2. Датчик давления.
3. Вентилятор.
4. Испаритель.
5. Расширительный клапан.
6. Компрессор.

Система кондиционирования воздуха работает следующим образом. Компрессор, приводимый в движение двигателем автомобиля, всасывает хладагент в газообразной форме из испарителя, и сжимает его в конденсаторе. Хладагент в газообразной форме под высоким давлением пропускается через конденсатор, где происходит его сжижение, выделяемое при этом большое количество тепла выводится с воздухом наружу автомобиля. Хладагент в жидкой форме под высоким давлением затем проходит через расширительный клапан, который выполняет функцию дроссельной заслонки и стравливает давление газа. Далее хладагент в жидкой форме под низким давлением проходит через испаритель, преобразуется в газ и поглощает тепло, охлажденный воздух от испарителя подается наддувом в салон автомобиля. После этого хладагент в газообразной форме вновь всасывается компрессором и сжимается в конденсаторе. Хладагент непрерывно циркулирует по вышеописанному замкнутому циклу, поглощая тепло и охлаждая воздух в салоне автомобиля до заданной температуры.

1. Тепло из хладаегнта выделяется в воздух.
2. Испаритель.
3. Жидкость под высоким давлением со средней температурой 1500-1800 кПа, 70-80 ˚C.
4. Осушитель.
5. Расширительный клапан.
6. Жидкость под низким давлением с низкой температурой 200-500 кПа, 10-20 ˚C.
7. Испаритель.
8. Тепло из воздуха поглощается хладагентом.
9. Газ под низким давлением со средней температурой 200-300 кПа, 5-10 ˚C.
10. Компрессор.
11. Газ под высоким давлением с высокой температурой 1500-1700 кПа, 80-90 ˚C.

Принципы действия системы обогрева

В качестве теплоносителя в системе обогрева используется жидкость в системе охлаждения двигателя. Основными компонентами системы являются теплообменник, магистраль циркуляции охлаждающей жидкости, нагнетатель, вентиляторы и модуль управления. Система обогрева объединена с корпусом испарителя, в системе нагрева и системе кондиционирования используется один нагнетатель и одни и те же воздушные каналы с дефлекторами.

1. Воздуховод.
2. Магистраль циркуляции жидкости охлаждения.
3. Вентилятор-нагнетатель.
4. Испаритель.

При работающем двигателе водяной насос через водяной патрубок прокачивает охлаждающую жидкость через высокотемпературный цилиндр в теплообменнике, где происходит нагрев жидкости. Затем воздух нагревается в теплообменнике и подается в салон автомобиля или на ветровое стекло нагнетателем для обогрева салона или оттаивания ветрового стекла. Затем хладагент всасывается обратно водяным насосом, и цикл повторяется следующим образом:

1. Охлаждающая жидкость с низкой температурой.
2. Двигатель.
3. Охлаждающая жидкость с высокой температурой.
4. Теплообменник.
5. Тепло выделяется в воздух.
6. Охлаждающая жидкость со средней температурой.
7. Водяной насос.
8. Радиатор.

Система управления кондиционером

Система управления кондиционером включает цепь управления источником электропитания, систему управления муфтой сцепления компрессора, защитный контур, цепь передачи данных и другие компоненты; основными частями системы являются выключатель кондиционера, модуль управления кондиционером, датчик температуры испарителя, датчик температуры хладагента, датчик давления, температурный контроллер и другие части. Система управления предназначена для обеспечения эффективного и безопасного функционирования системы кондиционирования и двигателя в любых условиях.

Регулирование температуры системы кондиционирования

Основными компонентами системы являются датчик температуры испарителя, контроллер кондиционера и соответствующие цепи. При изменении температуры испарителя, соответственно изменяется сопротивление датчика, на контроллер кондиционера передается сигнал электрического напряжения, соответствующий текущей температуре, затем сигнал усиливается в контуре усилителя контроллера, который управляет работой реле электромагнитной муфты сцепления. Если реле электромагнитной муфты сцепления включено, электромагнитная муфта входит в зацепление, и компрессор начинает работать, температура при этом снижается. При выключении реле электромагнитная муфта расцепляется, компрессор останавливается, и температура повышается. Система управления кондиционером управляет работой компрессора, поддерживая температуру охлаждения в заданном диапазоне.

Компрессор

Двигатель с электронной системой управления впрыском топлива управляет работой компрессора соответственно нагрузке двигателя в определенных специальных условиях.

Компрессор выключается при запуске двигателя, начале движения, резком разгоне и слишком высокой частоте вращения двигателя.

Система защиты

Система обеспечивает нормальную работу системы кондиционирования, регулирует давление и температуру в системе с помощью переключателя давления в осушителе и датчика температуры испарителя, а также выполняет защитные функции. Функции системы включают:

1. Защита от низкого давления: если давление становится ниже 0,196 ± 0,02 МПа, переключатель давления (между контактами 1 — А4 и 3 — А4) выключается, вращение не передается на муфту сцепления компрессора, и компрессор останавливается.

2. Защита от высокого давления: если давление превышает 3,14 ± 0,02 МПа, переключатель давления (между контактами 1-А4 и 3-А4) выключается, вращение не передается на муфту сцепления компрессора, и компрессор останавливается.

3. Контроль высокого давления: если давление превышает 1,77 ± 0,1 МПа, переключатель давления замыкается (между контактами 2-А4 и 4-А4), в электронный блок управления двигателем передается соответствующий сигнал, в результате чего увеличивается частота вращения вентилятора охлаждения.

4. Защита от низкой температуры: если датчик температуры испарителя определяет температуру ниже 5 ˚C, муфта сцепления компрессора выключается, компрессор останавливается.

5. Защита от высокой температуры: если датчик температуры испарителя определяет температуру выше 125 ˚C, включается защита компрессора от перегрева, и компрессор останавливается.

Управление системой охлаждения двигателя (крыльчаткой охлаждения радиатора)

Система включает датчик температуры воды, электронный блок управления двигателем, управляющие реле вентиляторов № 1, № 2, № 3, крыльчатку охлаждения радиаторов, регулировочное сопротивление крыльчатки, вентилятор конденсатора, соответствующие электрические цепи и другие части. Электронный блок управления двигателем управляет замыканием / размыканием цепи управляющего реле вентиляторов по сигналам соответствующих температурных датчиков, выполняя следующие функции управления:

1. Если температура охлаждающей жидкости находится в диапазоне 93 ˚C – 96 ˚C, электронный блок управления двигателем замыкает реле № 1, № 3, в результате чего два параллельно подключенных привода вентиляторов работают одновременно с низкой частотой вращения.

2. Когда температура охлаждающей жидкости достигает диапазона 98 ˚C – 100 ˚C, электронный блок управления двигателем включает реле 2, и электропривод вентилятора переключается на высокую частоту вращения.

3. Если температура охлаждающей увеличивается до 110 ˚C, загорается аварийный индикатор на панели комбинированного блока приборов.

4. Если выключатель кондиционера включен, крыльчатка охлаждения радиатора работает с низкой частотой вращения независимо от температуры жидкости в системе охлаждения.

5. Если давление хладагента в системе кондиционирования превышает 1,77 ± 0,1 МПа, вентилятор переключается на высокую частоту вращения.

6. Если передается некорректный сигнал температуры охлаждающей жидкости (поврежден датчик температуры жидкости в системе охлаждения), электронный блок управления двигателем определяет режим работы двигателя в условиях высокой нагрузки, и крыльчатка охлаждения радиатора переключается на высокую частоту вращения.

Важнейшие требования безопасности

Хладагент R-134a представляет собой композитный химический состав, включающий фтор, водород и углерод (R). Элемент хлор в нем заменен элементом водород, поэтому данный состав не причиняет ущерба озоновом слою.

Хладагент R-134a представляет собой прозрачный бесцветный состав, как в жидком, так и в газообразном состоянии. Температурная точка перехода в газообразное состояние для данного хладагента при атмосферном давлении составляет -29,8°C. Таким образом, в условиях нормальной температуры и нормального давления вещество находится в газообразном состоянии. Данный газ тяжелее воздуха, он не является огнеопасным и взрывоопасным.

При обращении с хладагентом R-134a необходимо обращать внимание на следующие основные моменты.

я не специально фотографировал просто выезжал рано, пока грелась сфоткал, да и месяц назад. сегодня прочитал, сбросил с телефона.

Дмитрий55

Старожил

Вчера проверил как работает кондиционер.Загнал на работе в теплый бокс (там +25). Машина постояла там 2 часа, прогрелась. Завел,включил кондей. Зверь. дует.

Shiramiga

Старожил

Ну вот сегодня достал меня регулятор температуры и вентилятор отопителя,был сделан не большой ремонт.

Виталий Л

Форумщик

Мужики а у меня такой вопрос заметил после запуска на холодную не всегда но самопроизвольнов включается кандер это что может быть такое??

blablabla

Форумщик

Виталий Л, Я заметила что он сам включается когда направление обдува ставишь только на стекло (самое последнее), мне в салоне сказали что это специально так делается чтоб стекло быстрее отходило, а так думала что замыкает что то

artist

Известный человек

Серега1

Форумщик

Мужики а у меня такой вопрос заметил после запуска на холодную не всегда но самопроизвольнов включается кандер это что может быть такое??

включается в положении заслонки на стекло,режим сушки.переключи на другой удобный режим,включатся не будет

Филипп

Форумщик

Не могу понять, отчего стекло быстрее разморозится, если включить кондиционер?! При прогреве авто что от печки холодный воздух, что от кондея. Смысл какой??

И что за циркуляция воздуха?! Что она дает и какая разница? Нажимал — ничего не понял)

Игорь Александров

Новичок

Не могу понять, отчего стекло быстрее разморозится, если включить кондиционер?! При прогреве авто что от печки холодный воздух, что от кондея. Смысл какой??

И что за циркуляция воздуха?! Что она дает и какая разница? Нажимал — ничего не понял)

Смысл рециркуляции в том, что в машину закрывается доступ воздуха снаружи. Например, если ехать за транспортным средством от которого мягко говоря не очень пахнет, то при нажатии на кнопку рециркуляции запаха от него чувствовать не будешь.

А кондей на разморозку не влияет, для разморозки теплый воздух нужен, а кондей только может высушить воздух, прогреть его он не сможет.

добрый день. подскажите,если фриона нету то кондер вообще не запуститься? муфта тоже не будет срабатывать?у меня лампочка загорается АС, а он не работает.

У коллеги с работы и без датчика температуры на lifan куча чего полетело )) Парни после каждого вашего видоса я как зомби иду и смотрю а у чтоже у меня)

Как проверить комрессор если на нем нет муфты. У меня на фишке клапана 4В при включеном и выключеном положенини. Спасибо.

Мне приятель сказал на х60 с датчиком температуры до сих пор без проблем! Спасибо, друзья. Подскажите куда смотреть? Кондей работает хорошо, но в ‘пробке’ на жаре начинает включаться и отключаться компрессор: включился на 10 сек, отключился, включился, отключился. ХЗ. Если не стоять долго на жаре, а ехать — все нормально. Пожалуйста, подскажите!

В конце видео, там где вы демонстрируете включение муфты, отдаленно слышно слегка ‘дизельную’ работу двигателя. Мотор е7ж 1,4, по-моему 710. Что это так стучит. У меня такой же звук и уже много тысяч, все разводят руками, звук постепенно усиливается, как устранить и что это вообще. Спасибо!

Лучше что-то конкретное по датчику температуры на лифане показал бы. Как чистить кондиционер на дастере?

Мне заправили кондер система вроде держит давление.перед заправкой вокумировали систему.компрессор щелкает включается но не холодит вообще.что может быть? Иии еще когда включаешь в салоне слышно кокойто шум типа трески как будтто по трубе воздух гоняет. Как то так.

Неплохо, если более обстоятельно по датчику температуры на х60 показал бы Ж)) Можете подсказать есть такие мастера в Москве скиньте адрес

У моего другана с датчиком температуры на лифан х60 до сих пор все слава богу нормально 😉 Пацаны респект. Лайк

Хорошее видео. Мне прошлой весной при диагностике и заправке кондиционера мастер сказал что заправил его с маслом. Холодить стало лучше, но всё равно помню когда машине года не было, я в жару мёрз с кондиционером. Хорошо холодил. А сейчас такое впечатление, будто параллельно с холодным воздухом дует теплый. В жару не мерзну как раньше. Повторное обращение к мастеру ничего не дало. Он проверил все параметры и сказал, что всё исправно. Рено Дастер 2013 г. 1,6, передний привод, механика. Климат-контроля нет. Пробег 63 тыс.

наверно уже написали, но немаловажный фактор работы или не работы компрессора это датчик наружней температуры, если температура менее +5, то компрессор так же не будет включаться (и это нормально). Не на всех моделях давление должно быть 6 бар, на 2м мегане достаточно 3х бар (что считается нормой). Мне приятель сказал и без датчика температуры на х60 полно чего чинить >)

Парни доброго дня. Подскажите какой предохранитель смотреть и какую реле -хендай акцент 2006 г.в. Заранее блогодарен

Я год назад менял радиатор кондея сам, потом поехал к кондиционерщикам, они мне систему ‘типа’ провакуумировали, сказали всё гуд, заправили автоматической станцией. Масло ВРОДЕ бы добавляли. Этого точно не помню. Одна печаль — через месяца 4 кондей снова не холодит. Подозреваю утечку. Вот только почему при вакуумации это не обнаружилось.

Система кондиционирования воздуха

Если говорить о принципе работы системы кондиционирования воздуха, то она является стандартной, относительно большинства других современных автомобилей. Так, кондиционер Lifan Solano, а также компоненты, обеспечивающие его работу, состоят из компрессора, испарителя, конденсатора, а также других компонентов.

Из-за конструктивной особенности нередко трубка кондиционера на автомобиле Лифан Солано перетирается и ломается

Суть работы заключается в том, что компрессор приводится в движение двигателем автомобиля. После этого, он всасывает хладагент, находящийся в газообразном состоянии, из испарителя, сжимая его в конденсаторе. Далее хладагент, который, как мы уже сказали, пребывает в газообразном состоянии, с повышенным уровнем давления проходит сквозь конденсатор, где он сжижается. При этом подобное действие вызывает выделение излишнего тепла, которое впоследствии выводится вместе с воздухом наружу из автомобиля.

Далее, хладагент, пребывающий в жидкой форме, проходит под таким же повышенным давлением посредством расширительного клапана, выполняющего роль дроссельной заслонки, стравливая давление образуемого газа.

После этого уже полностью жидкий хладагент в режиме пониженного давления проходит сквозь испаритель, преобразуясь в газ и поглощая всё создаваемое тепло. В результате прохладный воздух от испарителя поступает в салон автомобиля.

Далее происходит повторное всасывание хладагента, находящегося в форме газа, компрессором и его сжимание в конденсаторе. Таким образом, хладагент проходит непрерывную циркуляцию по вышеназванному замкнутому циклу. При этом происходит поглощение тепла и понижение температуры воздуха в кабине автомобиля до той отметки, которая была выбрана водителем.

Система обогрева

Что же касается сути работы системы обогрева, то она эксплуатирует жидкость системы охлаждения в качестве теплоносителя.

К основным элементам данной системы относятся теплообменник и управляемый модуль. Система прогрева объединяется с корпусом испарителя. Также, нужно отметить, что в системе кондиционирования, как и в системе нагрева, используется один и тот же нагнетатель, а также стандартные воздуховоды с дефлекторами.

Доступ к некоторым элементам может быть затруднён

В момент, когда двигатель работает, водяной насос посредством водяного патрубка, передаёт охлаждающую жидкость сквозь высокотемпературный цилиндр в рамках теплообменника, где и происходит непосредственный прогрев жидкости. После этого температура воздуха поднимается в теплообменнике, подаваясь в кабину автомобиля или же на лобовое стекло нагнетателем, чтобы поднять температуру внутри салона или же для того, чтобы отогреть стекло ото льда или испарины. В результате, хладагент поступает назад через водяной насос, и весь цикл проходит по второму разу, и так далее.

Система управления кондиционером располагает целым набором оборудования, среди которого цепь управления источником электропитания, а также система управления муфтой сцепления компрессора, и кроме этого — защитный контур и так далее. Впрочем, основными частями рассматриваемой системы управления кондиционером называют выключатель кондиционера, модуль управления кондиционером, температурный датчик испарителя, температурный датчик хладагента, датчик давления, температурный контроллер, а также некоторые другие детали. Главным назначением системы управления считается обеспечение наиболее безопасного и надёжного функционирования кондиционера и двигателя, независимо от прочих условий.

Регулировка температуры системы кондиционирования

Говоря о регулировании температуры системы кондиционирования, нужно отметить, что основными компонентами, в данном случае, считаются температурный сенсор испарителя, контроллер кондиционера и присущие им цепи.

Когда меняется температура испарителя, будет соответственно меняться и сопротивление вышеназванного датчика. Так, на контроллер кондиционера должен быть передан электрический сигнал напряжения, который соответствует текущей температуре, после чего сигнал становится сильнее, пройдя через контур усилителя контроллера. А именно этот контроллер и отвечает за управление работой реле электромагнитной муфты сцепления. Если же реле выключено, то эта самая муфта входит в сцепление, после чего компрессор начинает свою работу, а температура понемногу начинает снижаться. Когда же реле выключено, электромагнитная муфта расцепляется и компрессор останавливается, чем самым повышает температуру. Система управления кондиционером управляет функционированием компрессора, поддерживая норму понижения температуры в заранее определённом пользователем диапазоне.

Также, присутствует система защиты от пониженного давления, понижающегося до отметки 0,196 МПа или ниже. В этом случае переключатель давления, который находится между контактами 1-А4 и 3-А4, выключает систему, после чего компрессор полностью останавливается.

Система защиты от повышенного давления срабатывает тогда, когда давление повышается до отметки 3,14 МПа и выше. После этого, переключатель давления, располагающийся между контактами 1-А4 и 3-А4, выключает систему, в результате чего вращение, также, не передаётся на муфту. После этого компрессор прекращает свою работу.

Имеется и контроль высокого давления. Он задействуется тогда, когда показатель давления достигает отметки 1,77 МПа, после чего переключатель давления снова замыкается между контактами 2-А4 и 4-А4. Также, в ЭБУ силового агрегата поступает сигнал, после чего поднимается скорость вращения вентилятора охлаждения.

Защита от холода срабатывает тогда, когда температурный сенсор испарителя говорит о температуре ниже отметки 5 градусов по шкале Цельсия. После этого муфта сцепления компрессора приостанавливает своё функционирование и компрессор останавливается.

Есть ещё и защита от жары, которая находит своё применение в ситуациях, когда сенсор испарителя указывает на уровень температуры выше 125 градусов по шкале Цельсия. В результате этого включается автоматическая защита компрессора от перегрева и тот останавливается.

Управление системой охлаждения

Также, климатическое оборудование Lifan Solano включает в себя возможность управления СО двигателя или же крыльчатки охлаждения радиатора.

В состав данной системы входит температурный сенсор воды, ЭБУ двигателя, управляющее реле вентиляторов первого, второго и третьего номера, а также крыльчатка охлаждения радиаторов, необходимые электрические цепи и тому подобное. ЭБУ двигателя контролирует замыкание и размыкание цепи управляющего реле вентиляторов, в соответствии с сигналами, которые подаются от температурных датчиков. В зависимости от температуры происходят следующие действия:

• если температура находится в рамках от 93 до 96 градусов по шкале Цельсия автоматика ЭБУ двигателя замыкает реле под номерами один и три, после чего два привода вентиляторов, подключённых параллельно, начинают свою работу с низкой скоростью вращения;
• если температура находится в диапазоне от 98 до 100 градусов по шкале Цельсия, то включается реле номер два, и электропривод вентилятора автоматически повышает частоту работы;
• в случае если температура превышает отметку в 110 градусов по шкале Цельсия, на щитке приборов автомобиля загорается аварийный индикатор, сообщающий водителю о возможных проблемах в работе охлаждения.

Кроме этого, существует возможность передачи температурным датчиком несоответствующего сигнала текущей температуры охлаждающей жидкости. Это происходит в случае повреждения или поломки датчика. В такой ситуации ЭБУ двигателя автоматически определяет текущий режим работы, как в условиях повышенной нагрузки, в результате чего крыльчатка начинает работать максимально быстро.

Таким образом, мы рассмотрели основные моменты, касающиеся работы климатического оборудования в автомобиле Lifan Solano, тогда как более подробные характеристики можно будет найти в официальном руководстве по эксплуатации, где указывается и тип хладагента (R-134A), который нужно использовать в кондиционере, а также порядок его замены и рабочие спецификации.

система кондиционирования автомобиля лифан x60

Вот именно в этом месте и нашлась утечка путем опрессовки азотом и обмыливания соединений шланга с трубкой низкого давления.

Осмелился, дошли руки. Снял трубку низкого давления с системы кондиционирования. Жду когда спец из командировки приедет перепрессовать шланг низкого давления. Перепрессовали Новый шланг. Устанавливаю и еду заправлять кондей. Отдал за пресс 1300р.

Датчик давления кондиционера для LIFAN X60

Доброго времени суток!

Лето пришло, а кондиционер кончился. Кончился он конечно ещё с конца прошлой осени, ну а в зиму решил не заправлять. Приехал к специалисту по авто кондиционированию, он «воткнул» свои шланги куда нужно и начал проверять герметичность системы перед заправкой. Как только он начал заправку, то сразу из датчика давления засифонило из-за всех щелей, которых не должно было быть. Разумеется на этом заправка и закончилась до устранения неисправности, т.е. необходимо приобрести новый датчик давления в замен худому. Лезу в интернет и начинаю поиск своей запчасти. И тут начинается интересное. Согласно каталогу запчастей на LIFAN X60 номер детали S8108320.

Но на просторах интернета наткнулся ещё на несколько других номеров датчика давления кондиционера для Лифана: L8105130 или S8105130. Но цены меня не устроили от 1000руб до 2500руб (что случилось с ценами — непонятно), я знаю что такой датчик стоит примерно 350 — 550 рублей. И тут я вспоминаю, что мой LIFAN X60 — это аналог Toyota RAV4. Начинаю искать этот датчик для Toyota, а он подходит для Lexus, Mazda и т.д. В итоге я наткнулся на Датчик давления MAZDA 6 (02-) хладагента кондиционера EAC-MZ-000 в сумму 556 руб. Заказываю. Устанавливаю. Радуюсь.

Общая информация Lifan X60 с 2011 года

1. Общая информация

Автомобиль Lifan X60 оборудован климатической установкой с системой кондиционирования воздуха, отопителем и вентиляцией салона. Система кондиционирования используется для охлаждения воздуха в салоне автомобиля летом, а отопитель – для обогрева салона и удаления влаги и инея с ветрового стекла зимой. Вся система имеет компактную конструкцию, обеспечивающую легкость управления и удобство в обслуживании.

Принципы действия системы кондиционирования воздуха

Система охлаждения составлена из компрессора, испарителя, конденсатора, осушителя, расширительного клапана, нагнетателя, модуля управления и других частей, показанных на схеме.

Система кондиционирования воздуха работает следующим образом. Компрессор, приводимый в движение двигателем автомобиля, всасывает хладагент в газообразной форме из испарителя, и сжимает его в конденсаторе. Хладагент в газообразной форме под высоким давлением пропускается через конденсатор, где происходит его сжижение, выделяемое при этом большое количество тепла выводится с воздухом наружу автомобиля. Хладагент в жидкой форме под высоким давлением затем проходит через расширительный клапан, который выполняет функцию дроссельной заслонки и стравливает давление газа. Далее хладагент в жидкой форме под низким давлением проходит через испаритель, преобразуется в газ и поглощает тепло, охлажденный воздух от испарителя подается наддувом в салон автомобиля. После этого хладагент в газообразной форме вновь всасывается компрессором и сжимается в конденсаторе. Хладагент непрерывно циркулирует по вышеописанному замкнутому циклу, поглощая тепло и охлаждая воздух в салоне автомобиля до заданной температуры.

Принципы действия системы обогрева

В качестве теплоносителя в системе обогрева используется жидкость в системе охлаждения двигателя. Основными компонентами системы являются теплообменник, магистраль циркуляции охлаждающей жидкости, нагнетатель, вентиляторы и модуль управления. Система обогрева объединена с корпусом испарителя, в системе нагрева и системе кондиционирования используется один нагнетатель и одни и те же воздушные каналы с дефлекторами.

При работающем двигателе водяной насос через водяной патрубок прокачивает охлаждающую жидкость через высокотемпературный цилиндр в теплообменнике, где происходит нагрев жидкости. Затем воздух нагревается в теплообменнике и подается в салон автомобиля или на ветровое стекло нагнетателем для обогрева салона или оттаивания ветрового стекла. Затем хладагент всасывается обратно водяным насосом, и цикл повторяется следующим образом:

Система управления кондиционером

Система управления кондиционером включает цепь управления источником электропитания, систему управления муфтой сцепления компрессора, защитный контур, цепь передачи данных и другие компоненты; основными частями системы являются выключатель кондиционера, модуль управления кондиционером, датчик температуры испарителя, датчик температуры хладагента, датчик давления, температурный контроллер и другие части. Система управления предназначена для обеспечения эффективного и безопасного функционирования системы кондиционирования и двигателя в любых условиях.

Регулирование температуры системы кондиционирования

Основными компонентами системы являются датчик температуры испарителя, контроллер кондиционера и соответствующие цепи. При изменении температуры испарителя, соответственно изменяется сопротивление датчика, на контроллер кондиционера передается сигнал электрического напряжения, соответствующий текущей температуре, затем сигнал усиливается в контуре усилителя контроллера, который управляет работой реле электромагнитной муфты сцепления. Если реле электромагнитной муфты сцепления включено, электромагнитная муфта входит в зацепление, и компрессор начинает работать, температура при этом снижается. При выключении реле электромагнитная муфта расцепляется, компрессор останавливается, и температура повышается. Система управления кондиционером управляет работой компрессора, поддерживая температуру охлаждения в заданном диапазоне.

Компрессор

Двигатель с электронной системой управления впрыском топлива управляет работой компрессора соответственно нагрузке двигателя в определенных специальных условиях.

Компрессор выключается при запуске двигателя, начале движения, резком разгоне и слишком высокой частоте вращения двигателя.

Система защиты

Система обеспечивает нормальную работу системы кондиционирования, регулирует давление и температуру в системе с помощью переключателя давления в осушителе и датчика температуры испарителя, а также выполняет защитные функции. Функции системы включают:

2. Защита от высокого давления: если давление превышает 3,14 ± 0,02 МПа, переключатель давления (между контактами 1-А4 и 3-А4) выключается, вращение не передается на муфту сцепления компрессора, и компрессор останавливается.

3. Контроль высокого давления: если давление превышает 1,77 ± 0,1 МПа, переключатель давления замыкается (между контактами 2-А4 и 4-А4), в электронный блок управления двигателем передается соответствующий сигнал, в результате чего увеличивается частота вращения вентилятора охлаждения.

4. Защита от низкой температуры: если датчик температуры испарителя определяет температуру ниже 5 ˚C, муфта сцепления компрессора выключается, компрессор останавливается.

5. Защита от высокой температуры: если датчик температуры испарителя определяет температуру выше 125 ˚C, включается защита компрессора от перегрева, и компрессор останавливается.

Управление системой охлаждения двигателя (крыльчаткой охлаждения радиатора)

Система включает датчик температуры воды, электронный блок управления двигателем, управляющие реле вентиляторов № 1, № 2, № 3, крыльчатку охлаждения радиаторов, регулировочное сопротивление крыльчатки, вентилятор конденсатора, соответствующие электрические цепи и другие части. Электронный блок управления двигателем управляет замыканием / размыканием цепи управляющего реле вентиляторов по сигналам соответствующих температурных датчиков, выполняя следующие функции управления:

1. Если температура охлаждающей жидкости находится в диапазоне 93 ˚C – 96 ˚C, электронный блок управления двигателем замыкает реле № 1, № 3, в результате чего два параллельно подключенных привода вентиляторов работают одновременно с низкой частотой вращения.

2. Когда температура охлаждающей жидкости достигает диапазона 98 ˚C – 100 ˚C, электронный блок управления двигателем включает реле 2, и электропривод вентилятора переключается на высокую частоту вращения.

3. Если температура охлаждающей увеличивается до 110 ˚C, загорается аварийный индикатор на панели комбинированного блока приборов.

4. Если выключатель кондиционера включен, крыльчатка охлаждения радиатора работает с низкой частотой вращения независимо от температуры жидкости в системе охлаждения.

5. Если давление хладагента в системе кондиционирования превышает 1,77 ± 0,1 МПа, вентилятор переключается на высокую частоту вращения.

6. Если передается некорректный сигнал температуры охлаждающей жидкости (поврежден датчик температуры жидкости в системе охлаждения), электронный блок управления двигателем определяет режим работы двигателя в условиях высокой нагрузки, и крыльчатка охлаждения радиатора переключается на высокую частоту вращения.

Важнейшие требования безопасности

Хладагент R-134a представляет собой композитный химический состав, включающий фтор, водород и углерод (R). Элемент хлор в нем заменен элементом водород, поэтому данный состав не причиняет ущерба озоновом слою.

При обращении с хладагентом R-134a необходимо обращать внимание на следующие основные моменты.

Общий вид

Всем доброго дня! Мир, Труд, Май =) Всех с праздничками)

В общем болталася на просторах х60-форума и занесло меня в тему про кондей, где я обнаружил информацию о том, что жгут проводов под капотом протирает трубку с фреоном, в следствии чего холода в жару мы не получим.

Поехал к ребятам, что заправкой кондеев занимаются, проверили систему на утечку и обнаружили как раз там где тёрло, видимо там на последнем издыхании трубочка была, а начал пользоваться кондеем она и лопнула.

В общем прямо у них там подварили мне трубочку, на место где трёт одели кусочек армированного шланга и максимально дальше убрали жгут с проводами.

Вот пару фоток для ясности кортины:

Общий вид покапотки с указанием трубки которую трёт

А это как раз то место где протерло, другого ракурса не смог найти, но думаю понятно.

Обязательно проверьте у себя данное место, т.к. рано или поздно протрет у всех.

Спасибо за внимание и не простужайтесь в эти по летнему теплые дни =)

Компрессор кондиционера воздуха Lifan X60 с 2011 года

4. Компрессор кондиционера воздуха

Снятие компрессора кондиционера воздуха

1. Слить хладагент из системы кондиционирования.

2. Отсоединить трубопроводы компрессора кондиционера воздуха.

Примечание: Закрыть отверстия трубопроводов и компрессора при помощи заглушек или ветоши, чтобы предотвратить попадание посторонних материалов внутрь системы кондиционирования.

3. Снять ремень привода компрессора кондиционера воздуха.

4. Снять компрессор кондиционера воздуха.

Проверка электромагнитной муфты компрессора кондиционера воздуха

Соединить контакт электромагнитной муфты с положительным контактом аккумуляторной батареи и подключить отрицательный контакт аккумуляторной к корпусу компрессора. Если компрессор работает нормально, должен быть слышен щелчок. Отсутствие звука является признаком отказа.

Разборка компрессора кондиционера воздуха

Открутить стопорную гайку, как показано на рисунке.

Сборка компрессора кондиционера воздуха

1. Установить обмотку электромагнитной муфты.

Примечание: Установить пружинное кольцо конической поверхностью наружу.

2. Установить пружинное кольцо.

3. Установить стопорную гайку.

Стандартное значение: 0,3-0,5 мм.

Проверка выключателя теплозащиты

1. Погрузить металлическую часть выключателя теплозащиты компрессора в моторное масло, затем нагреть моторное масло.

2. После того, как температура моторного масла увеличится до заданного значения, проверить наличие проводимости между контактами выключателя.

Выключатель теплозащиты компрессора.

Замкнут: температура ниже 105 ˚C.

Разомкнут: температура выше 130 ˚C (в выключенном положении – не менее 125 ˚C).

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
