Датчик включения вентилятора камаз евро 5 где находится

Гидромуфта КамАЗа: как обеспечить бесперебойную работу вентилятора охлаждения?

Если двигатель автомобиля перегреется, то возможен выход агрегата из строя. Конечно, полностью заклинить поршни в цилиндрах могут только при отсутствии охлаждающей жидкости в рубашке, но даже закипание тосола негативно отражается на ресурсе основных деталей дизеля.

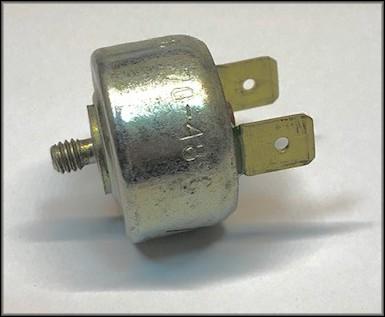

Датчик включения вентилятора системы охлаждения КАМАЗ, работает «на опережение» поэтому при достижении опасного уровня повышения температуры, контакты устройства замыкаются, и двигатель автомобиля начинает принудительно охлаждаться. Более подробно об устройстве, принципе работы и возможностях самостоятельной диагностики, будет рассказано в этой статье.

Устройство и принцип работы

Датчик температуры, который включает вентилятор системы охлаждения автомобиля КАМАЗ, состоит из корпуса, в котором находятся электрические контакты. Включение этого элемента происходит в момент, когда температура охлаждающей жидкости достигнет определенного значения.

Принцип работы этой детали основан на разнице в линейном расширении различных металлов. При нагревании биметаллическая пластина, находящаяся внутри корпуса расширяется и приводит к срабатыванию реле.

Для надежного крепления в системе охлаждения на корпусе изделия есть резьба, поэтому правильно установленная деталь способна выдержать значительное давление в системе охлаждения, а также существенные вибрационные нагрузки. Для подключения контактных проводов на корпусе имеются две клеммы.

Профилактика и техническое обслуживание

Достаточно долгое время обеспечивает правильную и бесперебойную работу привод гидромуфты. КамАЗ в целом обладает хорошим запасом надёжности. И для того чтобы это продолжалось как можно дольше, нет нужды в специальном обслуживании. Профилактика неисправностей заключается в общем регулярном осмотре, плановом техническом обслуживании с качественной заменой масел и других технических жидкостей.

Также при эксплуатации и обслуживании гидромуфты всегда следует уделять внимание её слабым местам – выключателю. Своевременная замена неисправного выключателя сможет сильно облегчить эксплуатацию узла в целом.

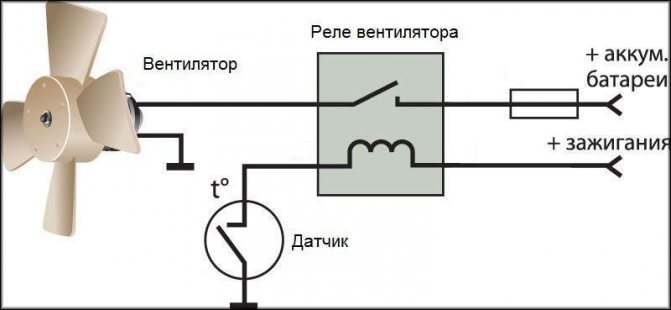

Схема подключения

Схема подключения датчика включения вентилятора в автомобилях класса евро 4 очень проста: коммутационный элемент последовательно соединяется с электродвигателем вентилятора. Как-либо повлиять на подачу электроэнергии к рабочему элементу водитель не может. Эту особенность следует учитывать при эксплуатации автомобиля. Датчик может включиться в любой момент, в том числе при преодолении водной преграды, что может привести к механическому разрушению крыльчатки вентилятора.

В более поздних моделях, например, в автомобилях КАМАЗ евро 3 и евро 2 вентилятор включается посредством тумблера из кабины. При такой схеме водитель может в любой момент активировать работу системы принудительного охлаждения двигателя, а также отключить ее при необходимости.

Эксплуатация и обслуживание

Гидромуфта не требует специального техобслуживания. Однако важно выбрать правильный режим ее функционирования. Самым оптимальным считается автоматический режим работы, при котором привод вентилятора включается и выключается в зависимости от заданной температуры. Настроить пороговую температуру можно регулировкой количества колец между регулятором и термосиловым датчиком. В норме, включение и выключение происходит автоматически, обеспечивая необходимую для стабильной работы температуру двигателя. Но иногда приходится принудительно устанавливать только включенное или только выключенное положение переключателя. Такие режимы работы гидромуфты считаются аварийными, не стоит долго эксплуатировать узел таким образом.

Где находится, как проверить и заменить

Заменить эту деталь совсем несложно, но некоторые особенности выполнения такой работы следует обязательно знать до начала выполнения ремонтных операций. Прежде всего, необходимо точно определить местонахождение датчика включения вентилятора, демонтировать его и проверить состояние этой детали.

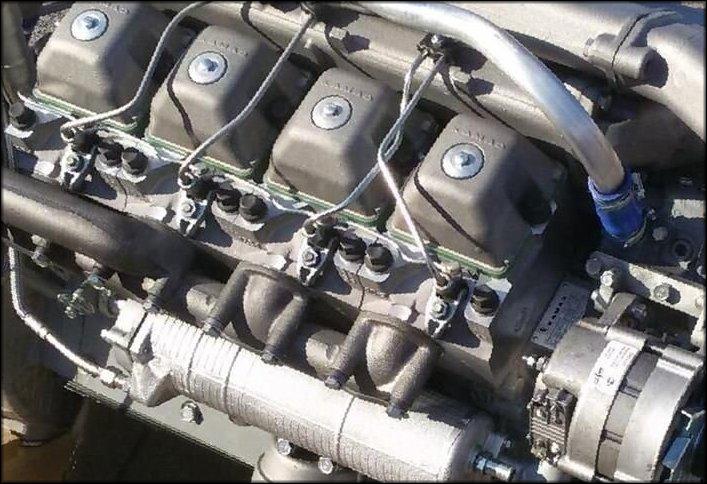

Находится ДВВ под генератором с правой стороны двигателя. Для демонтажа датчика необходимо использовать удлиненный торцовый ключ, но предварительно следует отключить электрические провода этой детали.

Перед снятием датчика необходимо подставить под двигатель широкую емкость для сбора вытекающей из двигателя охлаждающей жидкости.

Когда датчик будет демонтирован осуществляется его проверка. Для этой цели достаточно использовать мультиметр, который переведен в режим прозвона или измерения сопротивления. При отсутствии нагрева деталь не должна пропускать через себя электрический ток.

Поместив датчик в емкость с кипящей водой и подождав пару минут, его вынимают и сразу осуществляют замеры сопротивления. В нагретом состоянии контакты датчика замыкаются, что отразится на дисплее цифрового измерительного прибора.

При выявлении неисправности на место снятой детали устанавливают новую, подключают контактные провода, заливают охлаждающую жидкость в двигатель до необходимого уровня и проверяют работоспособность этого элемента непосредственно на автомобиле. При нагреве тосола примерно до 85 градусов Цельсия, контакты датчика должны сомкнуться и вентилятор системы охлаждения начнет работать.

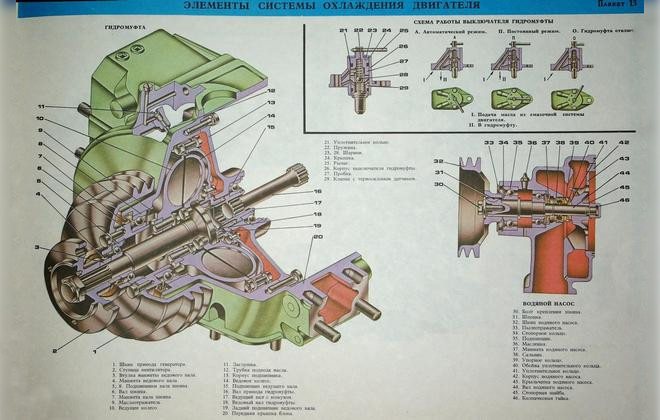

Как устроен

Устройство гидравлической муфты включает в себя такие элементы, как:

1. Колесо ведущего типа. Оно оснащено 33 лопатками. Колесо связано с коленчатым валом через шлицевую часть вала отбора мощности
2. Колесо ведомого типа. У него есть 32 лопатки. Такой колесный механизм неразрывно связан с валом ведомого типа, который приводит в движение вентилятор охлаждения системы силового агрегата.
3. Насосное колесо.
4. Ведущий и ведомый вал. Ведущий — проворачивается в подшипниках под номером 8 и 19, а ведомый — под номером 4 и 13.
5. Крыльчатки. Без наличия в механизме масляной жидкости они не соприкасаются между собой. В этом случае будет работать только ведущее колесо.
6. Крышка и кожух.

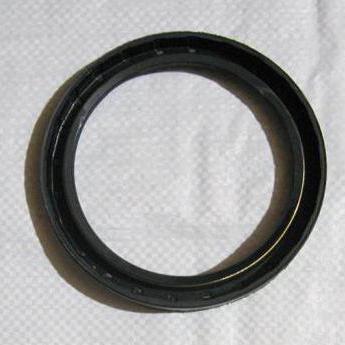

7. 2 сальника, кольцо уплотнительное и прокладка. Эти детали помогают защитить гидравлическую муфту от утечки масла.
8. Выключатель и включатель гидромуфты. Эти системы используются для подачи рабочей жидкости. Отключающее устройство может работать в трех режимах: автоматическом, постоянно открытом или постоянно закрытом.
9. Термостат. Когда тосол или антифриз достигают температуры +83…+86°С, шток начинает выдвигаться, при понижении температуры он возвращается на место при помощи пружинного механизма.

Где купить

Запчасти и другие изделия для автомобиля легко доступны для приобретения в автомагазинах вашего города. Но существует другой вариант, который недавно получил ещё и значительные улучшения. Долго ждать посылку из Китая больше не требуется: в интернет-магазине АлиЭкспресс появилась возможность отгрузки с перевалочных складов, расположенных в различных странах. Например, при заказе вы можете указать опцию «Доставка из Российской Федерации».

Переходите по ссылкам и выбирайте:

Универсальный 85-ON переключатель вентилятора радиатора для Kawasaki	Профессиональные автоматические инструменты, набор для проверки сжатия цилиндров	Vdiagtool эндоскоп камера, IP67, для осмотра автомобиля
17 шт. набор для измерения давления в цилиндре сжатия дизельного двигателя	Машина для очистки инжектора, для очистки двигателя AUTOOL C80	5 шт., набор инструментов для фиксации распределительного вала

Вискомуфта вентилятора: устройство, неисправности и ремонт (видео)

Проверка работоспособности

Вискомуфты радиаторов проверить не так уж и сложно. В эксплуатационных пособиях указано, что вращение вентилятора положено проверять сначала на холодном, а затем на горячем моторе. При этом на горячем моторе при перегазовке частота вращений серьезно возрастает, тем временем как на холодном – нет. «Народный» способ проверки очень хорош, так как он предусматривает еще и уход за системой охлаждения двигателя. Вот что надо сделать:

• Не заводя мотор, попробовать прокрутить лопасти вентилятора рукой или подручным предметом. Они должны прокрутиться с небольшим сопротивлением, но без инерции;
• Завести мотор и прислушаться. В первые секунды автолюбитель должен услышать легкий шум, который постепенно стихнет;
• Слегка прогрев мотор, попытаться остановиться лопасти свернутым листом бумаги. Они должны остановиться, но с хорошо ощутимым усилием;
• Демонтировать вискомуфту и сильно ее прогреть. Опционально, в кипятке. После этого муфта должна сопротивляться вращению. Если она проворачивается, внутри практически не осталось силиконовой жидкости. Также рекомендуется снять радиатор охлаждения двигателя и промыть его;
• Проверить продольный люфт устройства. Если он имеется, муфту необходимо ремонтировать.

Заметьте, что если один из этапов проверки не был пройден, идти дальше по списку нет смысла. Однако снять муфту и прочистить радиатор

имеет смысл всегда, особенно если вы делаете это после летнего периода, когда соты забиваются пухом, грязью и пылью.

Как производится ремонт

Первое, на что стоит обратить внимание автолюбителю, так это на перегрев двигателя. Возможно, с ним связана именно вискомуфта, хотя стоит проверить и, к примеру, термостат. Если проблема кроется именно в вязкостной муфте, стоит попробовать ее отремонтировать.

Хоть во многих описаниях и написано, что замена силиконовой жидкость невозможна и оная заливается в корпус единожды вплоть до утилизации всего устройства, на практике долив свежей жидкости осуществить очень просто. Проблема лишь в том, чтобы найти ее. В как в офлайн, так и онлайн-магазинах она может быть найдена под именами «жидкость для ремонта вискомуфты

», « масло для вискомуфт » или просто « силиконовая жидкость ».

Если речь идет о ремонте вискомуфты в системе подключаемого полного привода, то покупать стоит именно оригинальную – недорогие аналоги недостаточно вязкие. А если вы ремонтируете вискомуфту вентилятора, то купить можно универсальную жидкость.

Итак, для ремонта сломавшейся детали стоит начать с проверки уровня силиконовой жидкости

. Очень часто наблюдается ее утечка. Необходимо залить новую жидкость, для чего делается следующее:

• Вязкостная муфта демонтируется и разбирается;
• Муфта укладывается горизонтально, после чего с нее снимается штифт, находящийся под пластиной с пружиной. Если отверстия для слива нет, его придется делать самостоятельно, что опытные ремонтники делать не советуют;
• После снятия штифта обычным шприцом заливают порядка 15 мл силиконовой жидкости. Жидкость заливают постепенно, делая паузы на полминуты-минуту, чтобы силикон смог разойтись между дисками;
• Вязкостную муфту протирают, собирают и устанавливают на место.

Шум при работе вискомуфты свидетельствует о выходе из строя подшипника

, которым она оборудована. Для замены подшипника нужно фактически проделать то же, что описывалось выше, а также произвести еще несколько операций. По этой причине мы сразу отметим, что при замене подшипника вискомуфты старую силиконовую жидкость нужно обязательно слить, а сразу после замены детали необходимо залить новую порцию силикона. И вот как быть со сломанным подшипником:

• Демонтировать вязкостную муфту;
• Слив жидкость, снимите верхний диск и демонтируйте подшипник с помощью специализированного инструмента (съемника). Вам также надо будет сточить развальцовку. Категорически не рекомендуем снимать его подручными средствами. После, установите новый подшипник. Подойдет закрытый подшипник без видимых шариков. Как и было описано выше, заливается свежая жидкость;
• Устройство возвращают на место.

Здесь важно учитывать, что вискомуфта не терпит силовых воздействий – даже слегка деформировав диск, вы сделаете невозможным

дальнейший ремонт. Само устройство покрыто тонким слоем специальной смазки, которую лучше не снимать в ходе ремонта. Во всем остальном, процедуру нельзя назвать очень сложной. Практика показывает, что у многих автолюбителей, занявшихся самостоятельным ремонтом вискомуфты вентилятора, возникают некоторые трудности с обратной сборкой устройства. Советуем или найти видеоруководства, или фиксировать каждый этап работ на камеру смартфона.

Выбор нового устройства

Теперь давайте ответим на вопрос о том, как выбрать вискомуфту вентилятора охлаждения. Вести поиски проще всего в интернет-магазинах, поскольку здесь вы сможете если и не купить новое устройство, то хотя бы узнать код оригинала и коды всевозможных аналогов. О последних мы вскоре поговорим. Искать можно по:

• VIN-коду;
• Данным автомобиля. Речь идет о марке, модели, годе выпуска и параметрах двигателя. Обычно такой способ поиска является основным в интернет-магазинах автозапчастей.

Конечно, важным параметром поисков является производитель конечного продукта. Многие автолюбители вполне оправданно не доверяют продукции фирм-упаковщиков. В случае вязкостных муфт брать можно продукцию даже таких фирм, так как, по сути, выпускают ее ограниченное число компаний, которые одновременно являются поставщиками на конвейеры крупных автомобильных концернов и чью продукцию реализуют даже упаковщики

. Стоит обратить внимание на продукцию вот этих компаний:

• Behr-Hella (Германия);
• Nissens (Дания);
• Mobis (Южная Корея);
• Beru (Германия).

Уязвимые места системы охлаждения

Важно не только знать, где находится датчик температуры автомобиля КамАЗ и другие элементы системы, но и понимать проблемы. В большинстве случаев автомобилисты сталкиваются со следующими неприятными проблемами:

• протекание используемых технических жидкостей;
• переохлаждение установленных агрегатов;
• перегрев используемого антифриза;
• охлаждающая жидкость попадает в масляную систему.

Нужно понимать, что с этими проблемами можно успешно бороться только при правильном техническом обслуживании транспортного средства и учете отличий системы.

Где стоит датчик включения вентилятора камаз евро 5

Если двигатель автомобиля перегреется, то возможен выход агрегата из строя. Конечно, полностью заклинить поршни в цилиндрах могут только при отсутствии охлаждающей жидкости в рубашке, но даже закипание тосола негативно отражается на ресурсе основных деталей дизеля.

Датчик включения вентилятора системы охлаждения КАМАЗ, работает «на опережение» поэтому при достижении опасного уровня повышения температуры, контакты устройства замыкаются, и двигатель автомобиля начинает принудительно охлаждаться. Более подробно об устройстве, принципе работы и возможностях самостоятельной диагностики, будет рассказано в этой статье.

Устройство и принцип работы

Датчик температуры, который включает вентилятор системы охлаждения автомобиля КАМАЗ, состоит из корпуса, в котором находятся электрические контакты. Включение этого элемента происходит в момент, когда температура охлаждающей жидкости достигнет определенного значения.

Принцип работы этой детали основан на разнице в линейном расширении различных металлов. При нагревании биметаллическая пластина, находящаяся внутри корпуса расширяется и приводит к срабатыванию реле.

Для надежного крепления в системе охлаждения на корпусе изделия есть резьба, поэтому правильно установленная деталь способна выдержать значительное давление в системе охлаждения, а также существенные вибрационные нагрузки. Для подключения контактных проводов на корпусе имеются две клеммы.

Схема подключения

Схема подключения датчика включения вентилятора в автомобилях класса евро 4 очень проста: коммутационный элемент последовательно соединяется с электродвигателем вентилятора. Как-либо повлиять на подачу электроэнергии к рабочему элементу водитель не может. Эту особенность следует учитывать при эксплуатации автомобиля. Датчик может включиться в любой момент, в том числе при преодолении водной преграды, что может привести к механическому разрушению крыльчатки вентилятора.

В более поздних моделях, например, в автомобилях КАМАЗ евро 3 и евро 2 вентилятор включается посредством тумблера из кабины. При такой схеме водитель может в любой момент активировать работу системы принудительного охлаждения двигателя, а также отключить ее при необходимости.

Где находится, как проверить и заменить

Заменить эту деталь совсем несложно, но некоторые особенности выполнения такой работы следует обязательно знать до начала выполнения ремонтных операций. Прежде всего, необходимо точно определить местонахождение датчика включения вентилятора, демонтировать его и проверить состояние этой детали.

Находится ДВВ под генератором с правой стороны двигателя. Для демонтажа датчика необходимо использовать удлиненный торцовый ключ, но предварительно следует отключить электрические провода этой детали.

Перед снятием датчика необходимо подставить под двигатель широкую емкость для сбора вытекающей из двигателя охлаждающей жидкости.

Когда датчик будет демонтирован осуществляется его проверка. Для этой цели достаточно использовать мультиметр, который переведен в режим прозвона или измерения сопротивления. При отсутствии нагрева деталь не должна пропускать через себя электрический ток.

Поместив датчик в емкость с кипящей водой и подождав пару минут, его вынимают и сразу осуществляют замеры сопротивления. В нагретом состоянии контакты датчика замыкаются, что отразится на дисплее цифрового измерительного прибора.

При выявлении неисправности на место снятой детали устанавливают новую, подключают контактные провода, заливают охлаждающую жидкость в двигатель до необходимого уровня и проверяют работоспособность этого элемента непосредственно на автомобиле. При нагреве тосола примерно до 85 градусов Цельсия, контакты датчика должны сомкнуться и вентилятор системы охлаждения начнет работать.

Где купить

Запчасти и другие изделия для автомобиля легко доступны для приобретения в автомагазинах вашего города. Но существует другой вариант, который недавно получил ещё и значительные улучшения. Долго ждать посылку из Китая больше не требуется: в интернет-магазине АлиЭкспресс появилась возможность отгрузки с перевалочных складов, расположенных в различных странах. Например, при заказе вы можете указать опцию «Доставка из Российской Федерации».

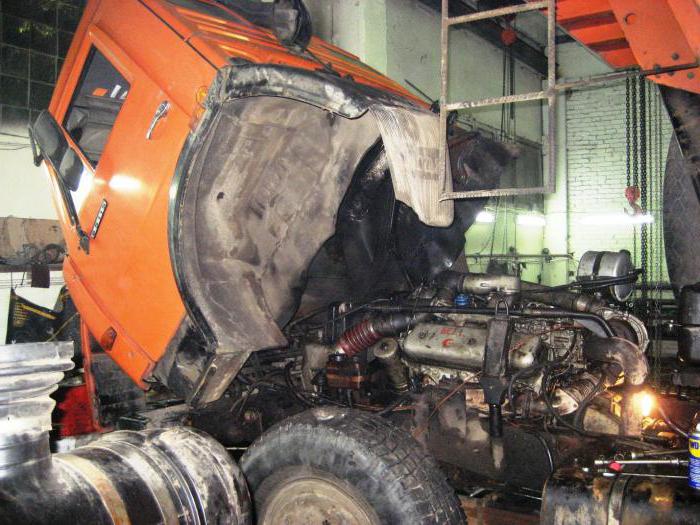

Начну из далека! Летом, напарник на своём автокране КаМАЗе 43118 проезжал брод, и надо же было в этот момент включилась электромуфта системы охлаждения. Получился гидроудар из-за чего пластиковый вентилятор разлетелся в дребезги! Итог был плачевным! Радиатор- пополам! Интеркулер- искарёжен! Провода что идут на ЭБУ, который крепится придурковатыми конструкторами спереди ДВС, перебиты на прочь! Автокран стоит по середине ручья умершим! Вызывали УРАЛ-ВАХТУ с базы что бы оттащить бедолагу до базы! К чему это я? Да вот у меня стоит такая же система как и на том автокране! Электромуфта срабатывает автоматически от простого классического датчика температур который включает её для охлаждения радиатора. Всё! Это конструкторы думали что хватит! Но то что сам датчик стоит в неподлазном месте — под генератором! И что бы его открутить нужна специальная глубокая головка с удлинителем, их это не волнует! И что датчик на 12В от классики устанавливается на авто с 24В, и что он сгорает по пять штук в месяц их тоже не волнует! Пипец, для кого и для чего усовершенствуется автомобили? Почему на КАМАЗах с ЕВРО 3 и 2 шли клавиши переключения электромуфты, а на этих ЕВРО 4 их нет? Ну почему нам так не везёт! Они в то время на заводе курили другую дурь что ли? И если сам датчик откажет, то машина в скором времени встанет из-за перегрева ДВС! Пипец полнейший! Ну в общем я решил мальца заморочиться и внедрить себе клавишу для переключения и отключения электромуфты как у меня было на МАЗурике, благо это не трудно, было бы желание! И так, покупаем трёх жильный электропровод глупеньких квадратов, метра три. По возможности одеваем провод в защитную гофру и находим пути прокладки из кабины от клавиши включения до датчика включения муфты! Сфоткать сам датчик и подключение не было возможности, т.к. туда тупо не подлезть. Я когда подключался, то отсоединял провод, вытаскивал в доступное место и резал-скручивал! В общем к датчику подходит минусовой провод который на датчике разрывается! Один провод я разорвал и подключил к двум проводам, а третий запараллелил со вторым проводом, элементарно! Подключил к трехпозиционной клавише, если что перепутаете в подключении, не страшно, можно будет переставить по ходу эксплуатации! У меня теперь в верхнем положении муфта включена принудительно — если датчик вышел из строя, в среднем- режим автоматический, и нижнее положение полное выключение, что бы не было оказии как с автокраном напарника! Т.к. вся заводская заморочка подключена через реле, то я с релюшками больше не заморачивался!К стати его ремонт вылился в 60 тысяч русских косарей. А вся моя конструкция обошлась в 200 рублей! Кто мне доплатит 59800 рублей? И ещё я подключил светодиодную лампочку которая включается при срабатывании муфты! Так чисто для себя, на МАЗе так было, я и привык! Подключил один провод от диода на плюс, второй на клавишу, на которой все провода минус! Вроде как так! Кому что не понятно спрашивайте! Всем удачи!

Система охлаждения автомобиля необходима, чтобы поддерживать рабочую мощность двигателя. Во время работы детали мотора соприкасаются с раскаленными газами, что вызывает сильный нагрев деталей двигателя. Если не охлаждать элементы, то между ними произойдет выгорание смазки, а затем их заедание. У автомобилей КАМАЗ охлаждающая жидкость имеет температуру от 80°С до 120°С, причем двигатель может нагреваться до 220°С. Необходимый тепловой режим у КАМАЗа обеспечивается автоматически с помощью вентилятора охлаждения.

Особенности системы охлаждения КАМАЗ

КАМАЗы имеют дизельные двигатели, которые оборудованы двухконтурной системой охлаждения. В ее состав входят: насос водяной, радиатор и вентилятор охлаждения двигателя КАМАЗ, система трубопроводов, а также несколько датчиков.

В отличие от системы охлаждения легкого автомобиля, КАМАЗ имеет 2 термостата. Данная особенность связана со строением двигателя, который представляет собой V-образную восьмерку с двумя головками блоков цилиндров.

Еще одной отличительной особенностью КАМАЗа является наличие жалюзи на радиаторе. Зимой они закрыты, поэтому двигатель прогревается быстрее. Но в летнее время радиатор не всегда работает слаженно. В жаркие дни отвод избыточного тепла ухудшается, что нередко приводит к перегреву. Данную проблему решает вентилятор, который направляет потоки воздуха на радиатор, тем самым рассеивая лишнее тепло. Без вентилятора охлаждения КАМАЗ ЕВРО-4 эксплуатировать практически невозможно.

Схема работы системы охлаждения

Система охлаждения КАМАЗ – замкнутая, с принудительной циркуляцией охлаждающей жидкости. Водяной насос приходит в движение от вращения коленвала, после чего в приемной полости возникает разряжение. Из нижнего бачка радиатора антифриз направляется в насос, а из него проходит через головки блоков цилиндров.

Следующая локация — термостат. В зависимости от температуры нагрева жидкость направится либо к насосу, либо к радиатору. Антифриз минует радиатор, если его температура менее 75°С. Если охлаждающая жидкость нагрелась до 95°С, то радиатор охлаждает ее, и только потом она завершает большой круг.

На КАМАЗ 65115 и других моделях самосвала работу вентилятора охлаждения обеспечивает муфта привода, которая выполняет несколько функций.

Основным преимуществом системы закрытого типа является возможность увеличить температуру кипения жидкости охлаждения, устранив ее потери от испарения.

Основные узлы системы охлаждения

Система охлаждения двигателя рассчитана на постоянное использование низкозамерзающих жидкостей. Слаженную работу системы обеспечивают основные узлы, включающие в себя несколько компонентов.

Радиатор

Радиатор трубчато-ленточный элемент, расположенный перед двигателем. Бывает трех- или четырехрядный.

Радиатор состоит из:

• нижнего бачка;
• сердцевины;
• верхнего бачка.

Сердцевина состоит из вертикальных трубок, расположенных в несколько рядов. Между трубками находятся пластины, придающие элементу жесткости. Кроме этого, пластины способны увеличивать поверхность охлаждения.

Нижний и верхний бачок припаены к остову. К бачкам также прикреплены стальные пластины, образующие каркас радиатора. Подводящий подтрубок впаян в верхний бачок, а отводящий — в нижний.

В радиаторе отсутствует заливная горловина. Жидкость для охлаждения заполняют через расширительный бачок. Найти его можно с правой стороны от мотора.

Радиатор крепят на КАМАЗ на резиновых подушках в трех точках. С двух сторон он закреплен кронштейнами, а снизу — с поперечиной рамы.

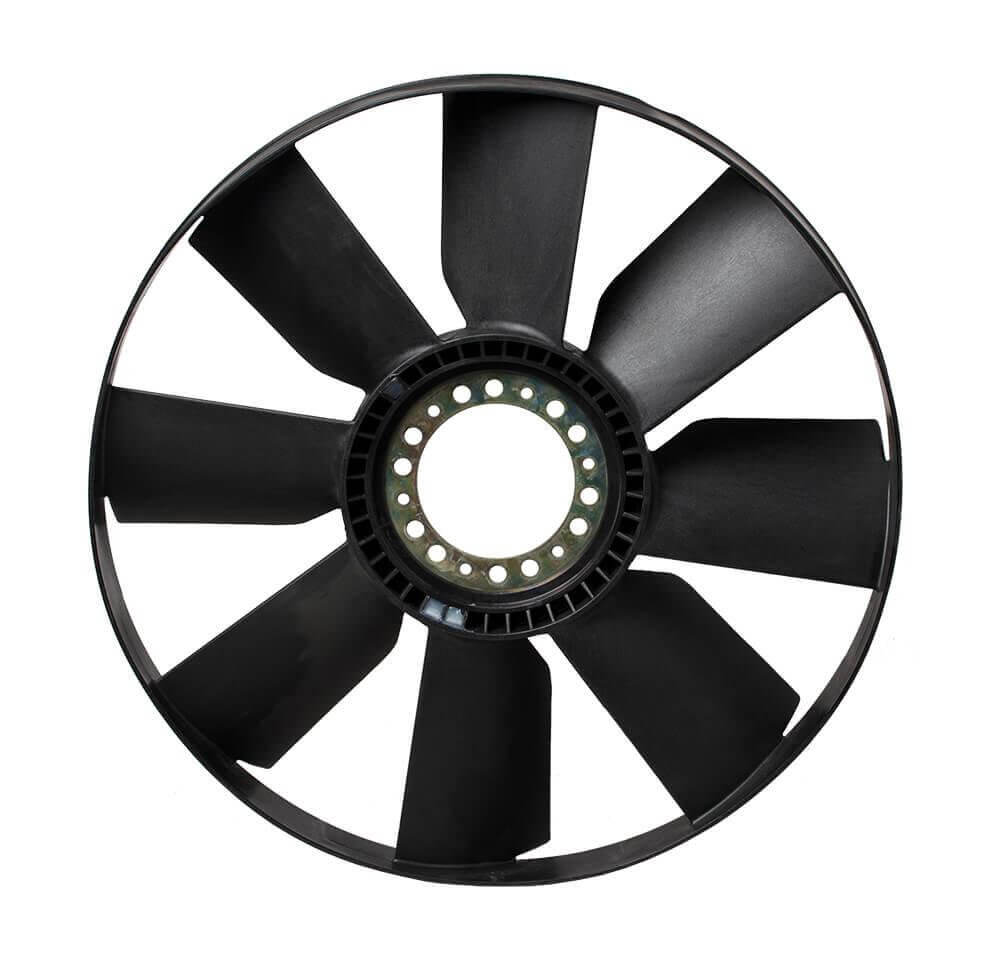

Вентилятор

Вентилятор представляет собой крыльчатку с пятью лопастями, прикрепленную к ступице. Привод элемента осуществляется при помощи гидравлической муфты. Муфта автоматически включается или выключается в зависимости от температуры мотора. Если муфта выключена, то вентилятор вращается пассивно от воздушного потока.

Для усиления обдува на вентиляторе имеется кожух. Он изготовлен из металлического листа. Благодаря ему воздух поступает исключительно на радиатор и не рассеивается по бокам.

Гидравлическая муфта

Гидромуфта, в отличие от электрического привода вентилятора, работает более стабильно.

В системе охлаждения двигателя она выполняет несколько функций:

• Подключает и отключает вентилятор от коленвала.
• Подавляет колебания, возникающие в процессе изменения работы силовой установки.

В совокупности с регулятором-выключателем гидромуфта решает еще ряд важных задач:

1. При достижении высокой температуры двигателя автоматически включает и отключает крыльчатку вентилятора.
2. Обеспечивает оптимальную скорость вращения вентилятора, исходя из температуры силовой установки.

Совместная работа муфты и регулятора помогает управлять вентилятора и всей системой в целом.

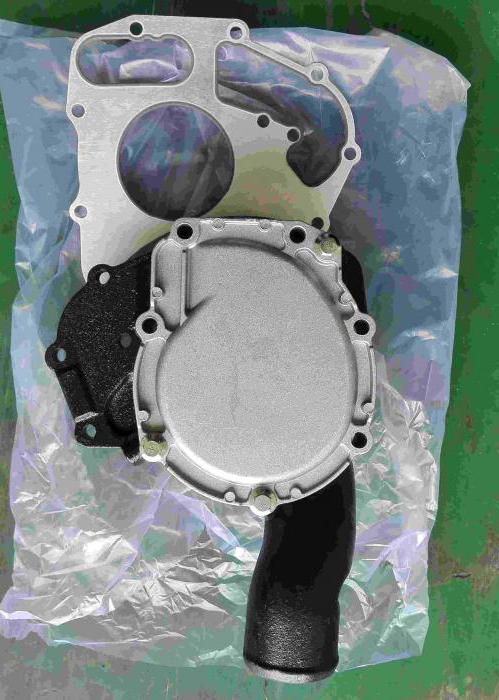

Водяной насос

Водяной насос — это элемент, необходимый для постоянного обеспечения циркуляции охлаждающей жидкости в системе. Насос находится в передней части блоков цилиндров. Привод осуществляется через ремень, от шкива коленвала.

Насос состоит из корпуса, сальника, подшипников и крыльчатки. Внутренние полости защищены уплотнителями. Когда крыльчатка начинает вращаться, антифриз из нижнего бачка радиатора направляется к корпусу насоса и отбрасывается к стенкам. Оттуда жидкость в полость охлаждения блоков цилиндров.

Термостат

Термостаты — имеют твердый наполнитель, предназначены для управления потоком антифриза. Термостат автоматически регулирует тепловой режим двигателя и ускоряет его прогрев после пуска.

Элементы размещены в коробку. Для контроля за поведением охлаждающей жидкости на коробке установлены два датчика температуры.

Первый — датчик температуры охлаждающей жидкости выводит все значения на щиток приборов КАМАЗа. Второй датчик, сигнализирующий о перегреве жидкости. Если температура антифриза повышается до 98 °С, то на панели загорается предупреждающая лампочка.

Жалюзи

Жалюзи — механическая система, состоящая из металлических пластин, закрепленных на каркасе. Данный элемент выполняет роль регулятора проходящего воздуха через радиатор. Жалюзи приводят в действие с помощью тяг и рычагов, прямо из кабины.

Вытянутая ручка указывает на то, что жалюзи открыты, и наоборот. В холодное время года они помогают мотору быстрее прогреваться.

Контроль температурного режима двигателя

В каждом автомобиле присутствуют датчики, помогающие следить за состоянием работы системы охлаждения двигателя. В КАМАЗе присутствуют датчик вентилятора и температуры жидкости.

Датчик включения вентилятора

Датчик включения вентилятора КАМАЗа — чувствительный прибор, который подает сигнал на включение или отключение элемента в зависимости от температуры охлаждающей жидкости.

Данное устройство есть только в автомобилях, которые оснащены вентиляторами охлаждения с электрическим приводом.

Датчик температуры охлаждающей жидкости

ДТОЖ — это электронный датчик, который измеряет температуру жидкости для охлаждения (ЖО) двигателя КАМАЗа. Полученные результаты помогают решить несколько важных задач:

1. Так как данные выводятся на приборную панель, водитель может визуально контролировать изменение температуры силового агрегата.
2. Также данные с ДТОЖ подаются на электронный блок управления, который корректирует работу систем двигателя.

Таким образом, датчик помогает контролировать температуру ЖО и поддерживать ее при разных погодных условиях.

Обслуживание системы охлаждения

Двигатель КАМАЗа будет работать слаженно, если соблюдать температурный режим. Перегрев мотора влияет на его мощность и потребление топлива.

Для предотвращения поломок, необходимо регулярно проводить профилактику системы охлаждения:

• Следить за температурой жидкости.
• Регулярно проверять конструкцию на герметичность.
• При возникновении нарушения температурного режима, проследить за состоянием термостатов и гидромуфты.
• Ежедневно проверять уровень охлаждающей жидкости.

Желательно каждый сезон подтягивать болты крепления радиатора, а также менять старую жидкость на новую. В летнее время продувать сжатым воздухом, либо промывать сердцевину радиатора.

Система охлаждения автомобиля является важнейшей структурой для поддержания рабочей мощности двигателя. У знаменитых авто Камского автомобильного завода охлаждающая жидкость колеблется в диапазоне 80-120 0 C. Учитывая, что температура двигателя достигает 220 0 C, становится ещё более понятна особенная важность системы охлаждения двигателя.

Особенности и важные элементы

Автомобиль КАМАЗ, система охлаждения которого практически не отличается от классической, работает оптимально. В случае отклонений двигателю авто грозят немалые неприятности. Состав основных элементов системы практически такой, как и у легкового авто:

• радиатор охлаждения;
• насос водяной;
• патрубки;
• термостаты;
• вентилятор охлаждения.

Одно отличие от системы охлаждения не грузового автотранспорта видно сразу — наличие 2-х термостатов. Это связано в первую очередь с особенностью строения двигателя. V-образная восьмерка имеет две головки блока цилиндров, расположенных под углом менее 90 0 (отсюда и название). Следующая отличительная особенность — жалюзи на радиаторе охлаждения. В холодное время года они находятся в закрытом положении и дают возможность быстрого прогрева двигателя.

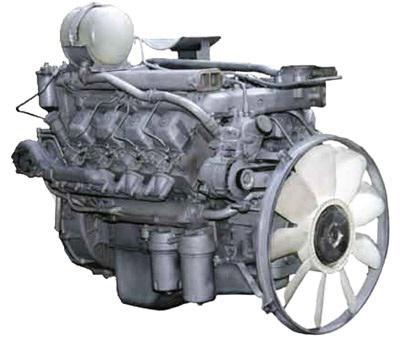

Система охлаждения (КАМАЗ 740) имеет в составе гидравлическую муфту включения вентилятора. Управляемый привод позволяет автоматически регулировать частоту вращения вентилятора, тем самым усиленно охлаждая двигатель.

Схема работы системы охлаждения

Система охлаждения (КАМАЗ 740) имеет типичную схему, с помощью которой легко представить и понять основные моменты работы. На рисунке хорошо видно, что система охлаждения автомобиля замкнутая с принудительной циркуляцией антифриза. Скорость движения диктует водяной насос (30). Охлаждающая жидкость сначала перетекает в полость левого ряда цилиндров, а затем через трубку в полость правого ряда цилиндров.

После того как жидкость пройдёт через головки блоков цилиндров, она, естественно, нагреется. Следующим элементом на пути будет термостат (17). Здесь в зависимости от степени нагрева жидкость пойдёт либо обратно к насосу (малый круг), либо к радиатору охлаждения (10). Радиатор (обычно 3-х или 4-х рядный) активно охлаждает антифриз и завершает большой круг, направляя охлаждающую жидкость к помпе.

Схема системы охлаждения (КАМАЗ) представлена на рисунке. Здесь также имеется расширительный бачок (21) с крышкой (22) и краном контроля за уровнем жидкости (20). Вентилятор в сборе с муфтой (9) управляет скоростью и направлением потока охлаждающей жидкости. Он включается при температуре 85 0 С. Вообще температура антифриза при работе двигателя должна поддерживаться в диапазоне 85-90 0 С. Для улучшения направления потока воздуха через вентилятор предусмотрен диффузор. В случае превышения температуры жидкости в системе охлаждения (98 0 С) на щитке приборов загорится контрольная лампочка.

Слабые места системы охлаждения

Для начала разберём, что вообще может случиться с системой охлаждения грузового авто. Проблем на самом деле не так много:

• течь;
• перегрев антифриза;
• переохлаждение;
• попадание жидкости для охлаждения в масляную систему.

Течь антифриза в первую очередь происходит через соединения патрубков, а в последнюю очередь от разрушения (потрескивания) резиновых шлангов. Поэтому одно из слабых мест системы — патрубки. КАМАЗ, система охлаждения которого даёт сбои, начинает «страдать» и перегреваться. Ведь если уровень охлаждающей жидкости падает, общий нагрев системы увеличивается. Здесь уже недалеко до перегрева. Для устранения течи важно всё тщательно затянуть и опрессовать всю систему.

Вторым слабым местом можно определить термостаты. В случае выхода из строя этого элемента возможно как перегреть, так и переохладить двигатель. Это зависит от того, в каком положении заклинит клапан. Если термостат открыт, жидкость «гуляет» по большому кругу через радиатор. В случае непрогретого мотора это не даёт двигателю нагреться. Если при этом ещё и открыты жалюзи, то двигатель можно переохладить.

Если термостат закрыт, антифриз не поступает в радиатор и достаточно быстро нагревается на горячем двигателе. Какое-то время ситуацию спасает вентилятор (КАМАЗ). Система охлаждения прекращает справляться и перегревается сначала антифриз, а затем и двигатель.

Третьим в очереди слабых мест будет стоять вентилятор охлаждения с муфтой. Если он выйдет из строя, на пассивном охлаждении через радиатор система не вытянет. Если за автомобилем присматривать и вовремя делать профилактические осмотры с протяжкой «подозрительных» мест, то никаких проблем от системы охлаждения ждать не стоит.

Радиатор охлаждения (КАМАЗ)

Рассмотрим все основные узлы системы охлаждения отдельно. А начнём с того, что в первую очередь бросается в глаза — радиатора.

Система охлаждения (КАМАЗ 5320) имеет в своём составе 3-х или 4-х рядный радиатор охлаждения. Он выполнен по классическому типу и представляет собой:

• нижний бачок, к которому подходит отводящий патрубок;
• центральную систему трубок, размещенных в несколько рядов;
• верхний бачок с подводящим патрубком.

Крепление радиатора трехточечное. С двух боковых сторон он закреплен кронштейнами, которые в свою очередь через амортизирующие элементы присоединены к лонжеронам рамы. Нижнее крепление радиатора соединено с поперечиной №1 рамы.

Особенностью строения радиатора (КАМАЗ) является наличие жалюзи. Это механическая система из металлических пластинок, которая перекрывает доступ к потоку воздуха через радиатор. Управляются жалюзи простым тросиковым приводом напрямую из кабины. Если ручка вытянута, значит, жалюзи закрыты, а в противном случае – открыты. Благодаря этому в холодное время года двигатель быстрее прогревается.

Вентилятор

Вентилятор охлаждения автомобиля КАМАЗ установлен на валу гидромуфты и внешне представлен пятью лопастями. В зависимости от температуры двигателя муфта автоматически включается и выключается. Вентилятор согласно этим включениям либо также работает, либо в случае не работающей гидромуфты пассивно крутится от воздействия потока воздуха.

Для более эффективного обдува воздухом система охлаждения двигателя (КАМАЗ) имеет кожух на вентиляторе. Он выполнен из тонкого металлического листа путём штамповки. Благодаря ему воздух эффективно поступает только на радиатор без боковых подсосов.

Гидромуфта системы охлаждения

Устройство системы охлаждения (КАМАЗ) имеет в своём составе такой важный элемент, как гидромуфту. Основное назначение этого устройства – передача кручения от коленчатого вала двигателя автомобиля к вентилятору охлаждения. В случае резкого изменения крутящего момента гидромуфта гасит колебания, и вентилятор всегда работает плавно, без рывков.

Конструктивно гидромуфта представляет собой два колеса, крутящихся на валу, через подшипники, заключенные в корпусе. Количество лопаток разное: на ведущем их 33, а на ведомом — 32. Между лопатками гидромуфты имеется внутренняя полость, которая является рабочей. Именно через рабочую полость происходит передача крутящего момента, когда оно заполняется маслом.

Чтобы гидромуфта системы охлаждения заработала, необходимо, чтобы моторное масло в неё поступило. Это происходит благодаря включателю, у которого есть три положения. 3 фиксации выключателя соответствуют трём режимам работы вентилятора:

• автоматический;
• постоянное включение вентилятора;
• вентилятор полностью выключен, муфта не передаёт момент вращения от коленчатого вала.

В автоматическом режиме система охлаждения (КАМАЗ Евро 2) работает согласно схеме, разработанной конструкторами. То есть до температуры охлаждающей жидкости 86 0 С масло не поступает в рабочую полость гидромуфты и вентилятор выключен. А при повышении температуры выключатель открывается, и масло поступает в гидромуфту, тем самым включая вентилятор.

Если выключатель муфты неисправен (двигатель перегрелся), рекомендуется установить его в положение с постоянным открытием гидромуфты. А после устранения неисправности вернуть в автоматический режим. Для случаев, когда автомобиль преодолевает глубокие броды, положение выключателя рекомендуется ставить в закрытом для муфты состоянии.

Насос водяной

Система охлаждения (КАМАЗ) имеет ещё один важный элемент – водяной насос. Его основная функция – циркуляция охлаждающей жидкости по всей системе охлаждения двигателя. Без него не получится создать принудительный поток в нужном направлении. И в случае его выхода из строя работа двигателя будет под вопросом.

Внутренние рабочие полости насоса надёжно защищены уплотнителями. Для профилактики неисправностей в насосе имеется маслёнка, через которую удобно нагнетать смазку. Признаком наполнения служит контрольное отверстие, через которое лишняя смазка выходит наружу. В качестве смазки используется обычный «Литол». Для того чтобы узнать о нарушении герметичности в корпусе насоса, имеется специальное дренажное отверстие. Если оттуда течёт, значит сальники уже не держат и подлежат замене.

Термостаты и патрубки

Патрубки системы охлаждения (КАМАЗ) должны быть под хорошим присмотром. В случае негерметичного соединения есть вероятность потерять большое количество охлаждающей жидкости и перегреть двигатель. Особое внимание следует уделять местам соединения патрубков у радиатора, водяного насоса и термостатов.

Термостаты системы охлаждения отвечают за управлением потоков антифриза. При повышении температуры жидкости до 80 0 С происходит перенаправление на радиатор, то есть циркуляция при этом начинает идти по «большому кругу». При этом часть потока продолжает протекать по «малому кругу». И только при температуре в 93 0 С клапан «малого круга» полностью закрывается, и вся охлаждающая жидкость начинает течь через радиатор двигателя.

Обслуживание системы охлаждения

Система охлаждения (КАМАЗ 740) практически ничем не отличается от предыдущих моделей. Также следует знать, что для 740 двигателя приставки евро 0, евро 2, евро 3 и евро 4 не вносят изменений в охлаждающую систему. Итак, что же необходимо делать для наилучшего обслуживания системы?

Самое первое действие, которое необходимо совершать каждый день, когда автомобиль эксплуатируется, это проверять герметичность всей системы (следить за следами от течи) и доливать антифриз до рекомендуемого уровня. Сама охлаждающая жидкость в летнее время может быть обыкновенной водой, а в зимнее время – качественным тосолом или антифризом. Для эксплуатации в суровых районах севера в систему охлаждения устанавливается подогрев.

К другим мероприятиям по обслуживанию, которые проводят планово, следует отнести:

• проверку натяжения приводного ремня;
• обслуживание водяного насоса (смазка подшипников плюс проверка и замена сальников);
• проверку натяжного механизма приводного ремня;
• полную опрессовку системы охлаждения;
• проверку качества антифриза и его возможную замену;
• промывку системы в случае сильного засорения.

Опрессовка

Система охлаждения (КАМАЗ 65115) должна обладать полной герметичностью. Визуальная проверка хороша, но может не показать места, которые вот-вот начнут пропускать. Для выявления таких слабых мест хорошо использовать манометр и насос для создания давления.

Для опрессовки достаточно подать на верхний вход радиатора давление насосом, запустить двигатель и смотреть за показанием манометра. Если всё хорошо и в системе нет пропусканий, стрелка прибора не изменит своего положения. В противном случае, когда стрелка начнёт опускаться, остаётся только найти проблемное место.

Замена охлаждающей жидкости

Случаи, когда требуется заменить жидкость системы охлаждения целиком, не так уж и редки. Самый простой вариант – наступила зима, а в системе находится простая вода. Также замена может потребоваться в случае потери жидкостью своих охлаждающих свойств или сильного загрязнения.

Ёмкость системы охлаждения (КАМАЗ) составляет 25 литров. Из них на водяную «рубашку» приходится 18 литров. Для замены жидкости в первую очередь производят слив старой. Для этого необходимо открыть нижний кран радиатора, сливной кран у теплообменника и насоса в системе подогрева, а также трубы подвода жидкости в системе отопления кабины. Не забываем открутить пробку расширительного бачка.

После того как жидкость полностью сольётся, все краны закрываются. А весь объем системы охлаждения (КАМАЗ) заливается через расширительный бачок. Новый антифриз подбирается в зависимости от времени года и условий эксплуатации автомобиля. При этом не стоит обольщаться импортными вариантами в красивых канистрах. Отечественные охлаждающие жидкости имеют точно такие же свойства, соответствующие международным стандартам качества.

Промывка системы охлаждения

Промывать систему охлаждения можно разными способами. В случае незначительного загрязнения промыть можно обычной водой. Для этого старую охлаждающую жидкость сливают, а вместо неё заливают воду. Двигатель запускается и прогревается на холостых оборотах. После этого вода сливается, и весь цикл повторяется несколько раз до полной очистки.

Если загрязнения в системе значительные, лучше всего использовать специальные готовые промывки. При этом существуют быстрые варианты, когда промывка просто добавляется в старый антифриз, а затем всё сливается. Но лучше пользоваться растворами для промывки, когда старая охлаждающая жидкость уже слита. Также следует учитывать, что для очистки водяной «рубашки» двигателя моющие растворы будут отличаться. Радиатор системы охлаждения промывать следует отдельно для более эффективной очистки. Для этого хорошо зарекомендовал себя 2,5% раствор соляной кислоты.

Из особенностей промывки следует знать то, что направление промывающего потока должно быть противоположным обычному ходу охлаждающей жидкости. Более эффективна будет промывка системы потоком воды или химическим раствором под давлением.

Устранение возможных неисправностей

Система охлаждения (КАМАЗ 5320) должна работать без отклонений от осмотра до осмотра. Но случаи бывают разные и неисправности могут возникнуть неожиданно. Знание слабых мест системы поможет быстрее выявить проблему и решить её на месте.

Нарушение герметичности системы решается нахождением места течи и по возможности её устранением. Для этого часто бывает достаточно визуального осмотра. Проверяются все места соединения, водяной насос, радиатор, муфта. Изношенные патрубки при этом лучше просто заменить. Течь радиатора можно устранить пайкой либо заглушением прохудившихся трубок. Решение о замене радиатора принимается индивидуально, ведь он достаточно ремонтопригоден и хорошо промывается при снятии.

Износ или расслоение приводного ремня при обнаружении лучше решить заменой. Если есть подозрение на некачественную работу термостатов, то их удобно проверять по нагреванию нижнего бачка радиатора. При температуре 85 0 С, то есть когда клапан термостата начинает открываться, бачок должен теплеть. Если этого не происходит, значит, клапан неисправен и термостат следует заменить.

Система охлаждения (КАМАЗ Евро 2) не отличается от своих ранних версий и более поздних тоже. Проблемы, которые могут возникнуть в охлаждающей системе, одинаковы по своим признакам. Одна из таких неисправностей – попадание охлаждающей жидкости в систему смазки. Её можно обнаружить по убыванию антифриза без следов течи. Причиной могут быть изношенные прокладки головок блока цилиндров, а также течи через уплотнения гильз блока. Проблема решается заменой изношенных прокладок двигателя.

Заключение

Уход за автомобилем должен быть регулярным и комплексным. Ни одна из его систем не может иметь привилегий. При этом хорошо помогает знание слабых мест конкретного авто. КАМАЗ, система охлаждения которого не имеет видимых проблем, всё равно должен регулярно осматриваться и иметь полноценное техническое обслуживание.

На автомобилях с двигателями экологического класса 5 и 6 устанавливается электронный блок управления электрооборудованием (ЭБУ ЭО) (см. рис. Расположение предохранителей и реле с электронным блоком управления).

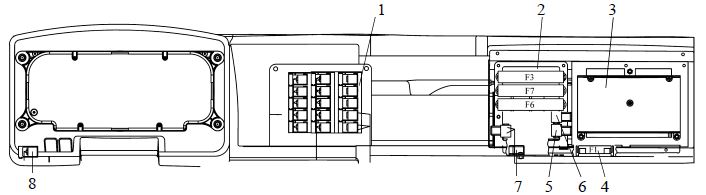

Расположение предохранителей и реле с электронным блоком управления

1 — Реле за панелью выключателей; 2 — блок предохранителей (F3, F7, F6); 3 — электронный блок управления электрооборудованием; 4 — предохранитель F1, 5 — реле звукового сигнала; 6 — реле включения фары сцепки; 7 – реле стартера; 8 – реле сигнализатора.

Реле за панелью выключателей

Предохранитель F1

Предохранитель F5

Предохранитель F5 установлен на панели передка кабины.

При какой температуре включается вискомуфта на камазе

Если двигатель автомобиля перегреется, то возможен выход агрегата из строя. Конечно, полностью заклинить поршни в цилиндрах могут только при отсутствии охлаждающей жидкости в рубашке, но даже закипание тосола негативно отражается на ресурсе основных деталей дизеля.

Датчик включения вентилятора системы охлаждения КАМАЗ, работает «на опережение» поэтому при достижении опасного уровня повышения температуры, контакты устройства замыкаются, и двигатель автомобиля начинает принудительно охлаждаться. Более подробно об устройстве, принципе работы и возможностях самостоятельной диагностики, будет рассказано в этой статье.

Устройство и принцип работы

Датчик температуры, который включает вентилятор системы охлаждения автомобиля КАМАЗ, состоит из корпуса, в котором находятся электрические контакты. Включение этого элемента происходит в момент, когда температура охлаждающей жидкости достигнет определенного значения.

Принцип работы этой детали основан на разнице в линейном расширении различных металлов. При нагревании биметаллическая пластина, находящаяся внутри корпуса расширяется и приводит к срабатыванию реле.

Для надежного крепления в системе охлаждения на корпусе изделия есть резьба, поэтому правильно установленная деталь способна выдержать значительное давление в системе охлаждения, а также существенные вибрационные нагрузки. Для подключения контактных проводов на корпусе имеются две клеммы.

Как заменить

Процедура разборки и замены гидромуфты выполняется следующим образом:

1. Наклоните кабину водителя во второе фиксированное положение.
2. Ослабьте крепежную гайку генератора.
3. Снимите ремень привода жидкостного насоса.
4. Демонтируйте масляный картер мотора, а также масляный радиатор.
5. Отверните крепежные болты и снимите фильтр, отвечающий за центробежную очистку масла.
6. Открутите винты передних кронштейнов и ослабьте гайки крепления башмаков.
7. Приподнимите переднюю часть мотора и подложите под двигатель бруски из дерева.
8. Открутите болты с шайбами на месте крепления передней крышки к блоку цилиндров.
9. Снимите гидромуфту вместе с крышкой и кожухом.
10. Установите новый механизм и произведите сборку, выполняя все действия в обратном порядке.

Для того чтобы поменять сальник гидромуфты КамАЗ, необходимо:

1. Открутить все крепежные болты с насосного колеса и демонтировать его.
2. Разобрать насос.
3. Вытащить износившийся сальник.
4. Демонтировать поддон и прочистить все фильтрующие элементы чистой водой.
5. Вскрыть корпус насосного механизма и прочистить сетку масляной жидкостью или бензином.
6. Произвести сборку в обратном порядке.

Схема подключения

Схема подключения датчика включения вентилятора в автомобилях класса евро 4 очень проста: коммутационный элемент последовательно соединяется с электродвигателем вентилятора. Как-либо повлиять на подачу электроэнергии к рабочему элементу водитель не может. Эту особенность следует учитывать при эксплуатации автомобиля. Датчик может включиться в любой момент, в том числе при преодолении водной преграды, что может привести к механическому разрушению крыльчатки вентилятора.

В более поздних моделях, например, в автомобилях КАМАЗ евро 3 и евро 2 вентилятор включается посредством тумблера из кабины. При такой схеме водитель может в любой момент активировать работу системы принудительного охлаждения двигателя, а также отключить ее при необходимости.

Гидромуфта КАМАЗ: надежный привод вентилятора

В грузовиках Камского автозавода привод вентилятора охлаждения реализован в виде особого устройства — гидравлической муфты, расположенной в передней части силового агрегата. О том, как устроена и работает гидромуфта и связанные с ней компоненты, а также о ее эксплуатации, обслуживании и особенностях ремонта читайте в этой статье.

Общий взгляд на систему охлаждения силовых агрегатов КАМАЗ

Дизельные двигатели камских грузовиков оборудуются двухконтурной жидкостной системой охлаждения, построенной по традиционной схеме. В ее состав входит водяная рубашка (система полостей и каналов) в блоке цилиндров и в ГБЦ, жидкостный насос (помпа), несколько термостатов, радиатор, система трубопроводов и различные датчики. Также в данную систему входит вентилятор, обеспечивающий отвод излишнего тепла от радиатора на определенных режимах работы мотора.

Функционирование системы сводится к следующему. При запуске мотора сразу начинает работать помпа, которая обеспечивает циркуляцию антифриза в первом (малом) контуре, в обход радиатора. При прогреве силовой установки срабатывает термостат, который открывает путь охлаждающей жидкости в радиатор, что обеспечивает охлаждение и поддержание определенной температуры двигателя.

Однако радиатор не всегда работает эффективно — на высоких оборотах, а также в жаркую погоду отвод избыточного тепла в атмосферу значительно ухудшается, что чревато перегревом и поломкой мотора. Решает проблему входящий в систему охлаждения вентилятор — он создает поток воздуха, который обдувает радиатор, обеспечивая отвод лишнего тепла. Без вентилятора нормальная эксплуатация автомобиля, особенно в теплое время года, была бы невозможной.

Работу вентилятора обеспечивает специальный узел — муфта привода вентилятора. До недавнего времени в автомобилях КАМАЗ использовалась исключительно гидравлическая муфта (гидромуфта) в паре с регулятором-выключателем. Сегодня все чаще камские грузовики оснащаются более простыми вязкостными муфтами (вискомуфтами). Здесь мы обратим внимание только на гидромуфту — решение, которое все еще пользуется популярностью и имеет ряд преимуществ перед вискомуфтой.

Назначение гидромуфты и ее роль в системе охлаждения

Гидромуфта имеет несколько несомненных плюсов и преимуществ перед вискомуфтой и электрическим приводом вентилятора, что и определяет ее широчайшее распространение. В сравнении с вискомуфтой, гидромуфта работает более надежно и эффективно, она более четко включается и выключается, обеспечивая надежное охлаждение радиатора. А в сравнении с электрическим приводом, гидравлическая муфта делает ненужной целую электрическую цепь со своими предохранителями, реле, датчиками и проводкой. При этом более сложная конструкция гидромуфты полностью окупается ее надежностью и эффективностью, которые недоступны вязкостной муфте и электродвигателю.

Гидравлическая муфта выполняет несколько функций:

• Отбор мощности от коленчатого вала на вентилятор; • Плавное подключение и отключение вентилятора охлаждения от коленвала;

• Демпфирование нагрузок и реактивных моментов, возникающих в моменты подключения и отключения вентилятора, а также при изменении режима работы силовой установки.

Однако сразу нужно отметить, что гидромуфта сама по себе — узел малоэффективный, нормально свои функции она может выполнять только в паре с регулятором-выключателем. Данный узел осуществляет управление работой гидравлической муфты, и решает несколько задач:

• Включение и отключение вентилятора в автоматическом режиме при достижении пороговой температуры; • Постоянное включение или отключение вентилятора независимо от степени нагрева мотора;

• Обеспечение оптимальной частоты вращения крыльчатки в зависимости от текущей температуры силовой установки.

Работая в паре, муфта и регулятор управляют работой вентилятора и всей системы охлаждения дизеля в целом. Так что данные узлы играют важную роль, но при этом не отличаются сложным устройством и дороговизной.

Конструкция гидромуфты КАМАЗ

Гидравлическая муфта имеет несложное устройство. Ее основу составляет ведущее колесо, выполненное в виде разрезанного вдоль тора («бублика»), и посредством нескольких болтов соединенное с кожухом. Сам кожух жестко смонтирован на ведущем валу, который, в свою очередь, с помощью подшипника монтируется на задней стенке муфты. Ведущий вал имеет шлицевое соединение с валом привода муфты, играющим роль посредника между муфтой и коленвалом. С внешней стороны к ведущему колесу крепится кольцевая ступица шкива и сам шкив привода генератора.

Внутри кожуха расположено ведомое колесо, которое также представляет собой разрезанный тор, повернутый плоской стороной к ведущему колесу. Во внутренних поверхностях обоих колес, имеющих тороидальную форму, предусмотрены лопатки, расположенные по радиусу. Колеса являются цельнолитыми (с лопатками), что значительно повышает их надежность и прочность. В ведущем колесе муфты насчитывается 33 лопатки, в ведомом — на одну меньше. Между колесами имеется небольшой зазор, который необходим для подачи и удаления масла. Пространство между колесами и их повернутые друг к другу внутренние поверхности образуют рабочую полость гидравлической муфты.

С ведомым колесом жестко соединен ведомый вал, который пропущен через отверстие в центре ведущего колеса и через ступицу шкива, и оканчивается ступицей вентилятора. Крыльчатка вентилятора монтируется на ступицу с помощью болтов и при необходимости ее можно снять. Ведомый вал опирается на один подшипник, расположенный внутри ступицы шкива, второй опорой служит подшипник в кожухе.

Весь узел в сборе монтируется в передней крышке блока цилиндров, гидромуфта находится на одной оси с коленчатым валом двигателя. С внешней стороны выходят шкив привода генератора и ступица вентилятора, с внутренней стороны гидромуфта закрыта крышкой, в которой смонтирован подшипник, удерживающий ведущий вал (поэтому данную деталь часто называют корпусом подшипника гидромуфты).

Регулятор-выключатель также имеет несложное устройство. Его основу составляет корпус, внутри которого находятся масляные каналы, клапан золотникового типа и термосиловой датчик, изменяющий свою длину в зависимости от температуры. Данный узел устанавливается на правый блок цилиндров, на впускной патрубок (через него охлаждающая жидкость подается в водяную рубашку, в данном месте она имеет минимальную температуру), при этом его масляные каналы соединены с главной масляной магистралью двигателя (которая непосредственно соединена с нагнетательной секцией масляного насоса) и масляными каналами в блоке и в корпусе подшипника гидромуфты.

Гидромуфта и регулятор-выключатель всегда работают сообща и лишь в крайних случаях требуют вмешательства водителя.

Принципы действия гидравлической муфты

Гидропривод вентилятора охлаждения может работать в трех различных режимах:

• Автоматический режим — подключение и отключение вентилятора охлаждения производится автоматически при достижении пороговой температуры мотора; • Принудительное постоянное отключение — вентилятор всегда выключен (однако в этом режиме крыльчатка может медленно крутиться, так как на нее воздействует набегающий поток воздуха, также вращение может возникать из-за трения внутри подшипников муфты);

• Принудительное постоянное включение вентилятора — крыльчатка всегда вращается.

Переключение между режимами осуществляется с помощью рычажка на регуляторе-выключателе. Автоматический режим обозначен буквой «А» или «В» (зависит от конкретного типа регулятора), постоянное отключение — буквой «О» («отключен»), постоянное включение — буквой «П» («подключен»). Нас наиболее всего интересует первый режим.

Где находится, как проверить и заменить

Заменить эту деталь совсем несложно, но некоторые особенности выполнения такой работы следует обязательно знать до начала выполнения ремонтных операций. Прежде всего, необходимо точно определить местонахождение датчика включения вентилятора, демонтировать его и проверить состояние этой детали.

Находится ДВВ под генератором с правой стороны двигателя. Для демонтажа датчика необходимо использовать удлиненный торцовый ключ, но предварительно следует отключить электрические провода этой детали.

Перед снятием датчика необходимо подставить под двигатель широкую емкость для сбора вытекающей из двигателя охлаждающей жидкости.

Когда датчик будет демонтирован осуществляется его проверка. Для этой цели достаточно использовать мультиметр, который переведен в режим прозвона или измерения сопротивления. При отсутствии нагрева деталь не должна пропускать через себя электрический ток.

Поместив датчик в емкость с кипящей водой и подождав пару минут, его вынимают и сразу осуществляют замеры сопротивления. В нагретом состоянии контакты датчика замыкаются, что отразится на дисплее цифрового измерительного прибора.

При выявлении неисправности на место снятой детали устанавливают новую, подключают контактные провода, заливают охлаждающую жидкость в двигатель до необходимого уровня и проверяют работоспособность этого элемента непосредственно на автомобиле. При нагреве тосола примерно до 85 градусов Цельсия, контакты датчика должны сомкнуться и вентилятор системы охлаждения начнет работать.

Система охлаждения двигателя

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ СИСТЕМА ОХЛАЖДЕНИЯ предназначена для обеспечения оптимального теплового режима работы двигателя. Система охлаждения двигателя жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости. К основным агрегатам и узлам системы охлаждения относятся: радиатор, вентилятор с вязкостной или электромагнитной муфтой привода или без нее, кожух вентилятора, расширительный бачок, корпус водяных каналов, водяной насос, термостаты, каналы и соединительные трубопроводы для прохода охлаждающей жидкости.

Тепловой режим двигателя регулируется автоматически:

— двумя термостатами, которые управляют направлением потока охлаждающей жидкости в зависимости от ее температуры на выходе из двигателя, которая должна находиться в пределах 75…95 °С;

— вязкостной муфтой привода вентилятора в зависимости от температуры воздуха перед вентилятором или электромагнитной муфтой привода вентилятора в зависимости от температуры охлаждающей жидкости на выходе из двигателя.

Схема системы охлаждения с соосным коленчатому валу вентилятором и с вязкостной муфтой привода вентилятора приведена на рисунке 26. Во время работы двигателя циркуляция охлаждающей жидкости в системе создается водяным насосом 8. Охлаждающая жидкость из насоса 8 нагнетается в полость охлаждения левого ряда цилиндров через канал 9 и через канал 14 — через водомасляный теплообменник в полость охлаждения правого ряда цилиндров. Омывая наружные поверхности гильз цилиндров, охлаждающая жидкость через отверстия в верхних привалочных плоскостях блока цилиндров поступает в полости охлаждения головок цилиндров. Из головок цилиндров нагретая жидкость по каналам 4, 5 и 6 поступает в водяную коробку корпуса водяных каналов 16, из которой, в зависимости от температуры, направляется в радиатор или на вход насоса. Часть жидкости отводится по каналу 14 в масляный теплообменник 15, где происходит передача тепла от масла в охлаждающую жидкость. Из теплообменника охлаждающая жидкость направляется в водяную рубашку блока цилиндров в зоне расположения четвертого цилиндра.

По требованию потребителей вентилятор может располагаться выше оси коленчатого вала (для капотных машин) или устанавливаться отдельно от двигателя (автобусные комплектации двигателей). Расширительный бачок при этом может устанавливаться не на двигателе, а силами разработчика изделия в другом месте. Принцип работы системы при этом аналогичен описанной.

Рисунок 26 — Схема системы охлаждения:

1- расширительный бачок; 2- пароотводящая трубка; 3- трубка отвода воздуха из компрессора; 4- канал выхода жидкости из правого ряда цилиндров; 5- соединительный канал; 6- канал выхода жидкости из левого ряда цилиндров; 7- входная полость водяного насоса; 8- водяной насос; 9- канал входа жидкости в левый ряд блока; 10- канал подвода жидкости в насос из радиатора; 11- выходная полость насоса; 12- соединительный канал; 13-перепускной канал из водяной коробки на вход насоса; 14- канал отвода жидкости в теплообменник масляный; 15- теплообменник масляный; 16- водяная коробка; 17- трубка подвода жидкости в компрессор; 18- перепускная труба.

КОРПУС ВОДЯНЫХ КАНАЛОВ (рисунок 26) отлит из чугуна и закреплен болтами на переднем торце блока цилиндров.

В корпусе водяных каналов отлиты входная 7 и выходная 11 полости водяного насоса, соединительные каналы 5 и 12, каналы 9 и 14, подводящие охлаждающую жидкость в блок цилиндров и водомасляный теплообменник, каналы 4 и 6, отводящие охлаждающую жидкость из головок цилиндров, перепускной канал 13, канал 14 отвода охлаждающей жидкости в масляный теплообменник, полости водяной коробки 16 для установки термостатов, канал 10 подвода охлаждающей жидкости в водяной насос из радиатора.

НАСОС ВОДЯНОЙ (рисунок 27) центробежного типа, установлен на корпусе водяных каналов. В корпус 1 запрессован радиальный двухрядный шарико-роликовый подшипник 6 с валиком. С обеих сторон торцы подшипника защищены резиновыми уплотнениями.

Смазка в подшипник заложена предприятием-изготовителем. Пополнение смазки в эксплуатации не требуется. Упорное кольцо 3 препятствует перемещению наружной обоймы подшипника в осевом направлении. На концы валика подшипника напрессованы крыльчатка 4 и шкив 5. Сальник 2 запрессован в корпус насоса.

В корпусе насоса между подшипником и сальником выполнено два отверстия: нижнее и верхнее. Верхнее отверстие 7 служит для вентиляции полости между подшипником и сальником, а нижнее 8 — для контроля исправности торцового уплотнения.

Подтекание жидкости из нижнего отверстия свидетельствует о неисправности уплотнения. В эксплуатации оба отверстия должны быть чистыми, так как их закупорка приведет к выходу из строя подшипника.

Рисунок 27 — Насос водяной:

1 — корпус; 2 — сальник; 3 — кольцо упорное; 4 — крыльчатка; 5 — шкив; 6 — подшипник радиальный шарико-роликовый с валиком, 7, 8 — отверстия.

Рисунок 28 — Сальник водяного насоса:

1 — обойма; 2 — пружина; 3 — уплотнительное кольцо; 4 — уплотнительное кольцо; 5 — корпус; 6 — крыльчатка.

САЛЬНИК ВОДЯНОГО НАСОСА (рисунок 28) состоит из стальной обоймы 1 и корпуса 4, в которые вставлены кольцо скольжения 3 и уплотнительное кольцо 4. Внутри мембраны размещена пружина 2. Пружина поджимает кольцо скольжения 3. Сальник водяного насоса по конструкции неразборный.

Двигатели могут комплектоваться вязкостной или электромагнитной муфтой привода вентилятора.

МУФТА ВЯЗКОСТНАЯ ПРИВОДА ВЕНТИЛЯТОРА И КОЛЬЦЕВОЙ ВЕНТИЛЯТОР приведены на рисунке 29.

Кольцевой вентилятор 1, изготовлен из стеклонаполненного полиамида, ступица 4 вентилятора — металлическая.

Для привода вентилятора применяется автоматически включаемая муфта 2 вязкостного типа, которая крепится к ступице вентилятора 4.

Принцип работы муфты основан на вязкостном трении жидкости в небольших зазорах между ведомой и ведущей частями муфты. В качестве рабочей жидкости используется силиконовая жидкость с высокой вязкостью.

Муфта неразборная и не требует технического обслуживания в эксплуатации.

Включение муфты происходит при повышении температуры воздуха на выходе из радиатора до 61.. .67 °С. Управляет работой муфты термобиметаллическая спираль 3.

МУФТА ЭЛЕКТРОМАГНИТНАЯ ПРИВОДА ВЕНТИЛЯТОРА (рисунок 30) состоит из неподвижной электромагнитной катушки 10, закрепленной тремя болтами 11 на передней крышке блока цилиндров 13, шкива 9 коленчатого вала, соединенного с валом отбора мощности 12 шестью болтами 4 через прокладку 5. На выступающей оси шкива 9 в подшипнике 2 свободно вращается ступица 3 с вентилятором 8. Между ступицей 3 и шкивом 9 установлен фрикционный диск 7, который крепится к ступице 3 болтами 6 через три пружинные пластины 15. Между торцами шкива 9 и фрикционного диска 7 тремя подпружиненными регулировочными болтами 1 устанавливается воздушный зазор 0,5…0,7 мм.

В потоке охлаждающей жидкости на входе в двигатель установлен термобиметаллический датчик 14 включения вентилятора.

Шкив 9 вращается постоянно с частотой вращения коленчатого вала. При повышении температуры охлаждающей жидкости до 90 °С происходит замыкание контактов термобиметаллического датчика 14, подается напряжение на электромагнитную катушку 10 и под действием электромагнитных сил фрикционный диск 7 прижимается к шкиву 9, в результате чего, за счет сил трения происходит передача крутящего момента от шкива 9 к ступице 3 вентилятора.

Рисунок 29 — Кольцевой вентилятор с вязкостной муфтой привода:

1 — кольцевой вентилятор; 2 — вязкостная муфта; 3 — термобиметаллическая спираль; 4 — ступица вентилятора.

При понижении температуры охлаждающей жидкости до 84 °С происходит размыкание контактов термобиметаллического датчика 14, электромагнитная катушка 10 отключается от источника питания и фрикционный диск 7 под действием упругих сил пружинных пластин 15 возвращается в исходное положение, восстанавливая воздушный зазор между фрикционным диском 7 и шкивом 9.

В случае отказа в работе датчика 14 электромагнитная муфта может быть включена в постоянный режим работы клавишей на панели приборов изделия, а в случае неисправности электромагнитной катушки 10 фрикционный диск 7 может быть соединен со шкивом 9 механически — тремя болтами М8, для чего нужно совместить три выреза А, расположенные на наружном диаметре фрикционного диска 7, с резьбовыми отверстиями Б в шкиве 9 и ввернуть болты с пружинными и плоскими шайбами.

При преодолении глубокого брода вентилятор может быть отключен клавишей на панели приборов.

Работа вентилятора с постоянно включенной или соединенной болтами электромагнитной муфтой не должна быть длительной, так как это приведет к повышению расхода топлива и переохлаждению двигателя в зимнее время, поэтому при первой же возможности нужно заменить неисправные детали.

Рисунок 30 — Электромагнитная муфта вентилятора:

1- болт регулировочный; 2- подшипник; 3- ступица вентилятора; 4- болт крепления шкива; 5- прокладка; 6 — болт крепления фрикционного диска; 7 — диск фрикционный; 8 — вентилятор; 9 — шкив привода генератора и водяного насоса; 10 — катушка электромагнитная; 11 — болт крепления электромагнитной катушки; 12 — вал отбора мощности; 13 — крышка передняя блока цилиндров; 14 — датчик включения вентилятора; 15-пластина пружинная; А — вырез в фрикционном диске; Б — резьбовое отверстие шкива.

РАДИАТОР (автомобилей КАМАЗ) медно-латунный, паяный твердым припоем, для повышения теплоотдачи охлаждающие ленты выполнены с жалюзийными просечками, крепится боковыми кронштейнами через резиновые подушки к лонжеронам рамы, а верхней тягой к соединительному патрубку.

ТЕРМОСТАТЫ (рисунок 31) позволяют ускорить прогрев холодного двигателя и поддерживать температуру охлаждающей жидкости не ниже 75 °С путем изменения ее расхода через радиатор. В водяной коробке 5 корпуса водяных каналов установлено параллельно два термостата с температурой начала открытия (80±2) °С.

При температуре охлаждающей жидкости ниже 80 °С, основной клапан 12 прижимается к седлу корпуса 14 пружиной 11 и перекрывает проход охлаждающей жидкости в радиатор. Перепускной клапан 6 открыт и соединяет водяную коробку корпуса водяных каналов по перепускному каналу 4 с входом водяного насоса.

При температуре охлаждающей жидкости выше 80 °С, наполнитель 9, находящийся в баллоне 10, начинает плавиться, увеличиваясь в объеме. Наполнитель состоит из смеси 60 % церезина (нефтяного воска) и 40 % алюминиевой пудры. Давление от расширяющегося наполнителя через резиновую вставку 8 передается на поршень 13, который, выдавливаясь наружу, перемещает баллон 10 с основным клапаном 12, сжимая пружину 11. Между корпусом 14 и клапаном 12 открывается кольцевой проход для охлаждающей жидкости в радиатор. При температуре охлаждающей жидкости 93 °С происходит полное открытие термостата, клапан поднимается на высоту не менее 8,5 мм.

Одновременно с открытием основного клапана вместе с баллоном перемещается перепускной клапан 6, который перекрывает отверстие в водяной коробке корпуса водяных каналов, соединяющее ее с входом водяного насоса.

При понижении температуры охлаждающей жидкости до 80 °С и ниже, под действием пружин 7 и 11 происходит возврат клапанов 12 и 6 в исходное положение.

Для контроля температуры охлаждающей жидкости, на водяной коробке корпуса водяных каналов установлено два датчика температуры 1 и 2. Датчик 1 выдает показания текущего значения температуры охлаждающей жидкости на щиток приборов, датчик 2 служит сигнализатором перегрева охлаждающей жидкости. При повышении температуры до 98… 104 °С на щитке приборов загорается контрольная лампа аварийного перегрева охлаждающей жидкости.

Рисунок 31 — Термостаты:

1 — датчик указателя температуры; 2- датчик сигнализатора аварийного перегрева; 3 — канал выхода жидкости из двигателя; 4 — канал перепуска жидкости на вход насоса; 5 — корпус водяных каналов; 6 — перепускной клапан; 7 — пружина перепускного клапана; 8 — резиновая вставка; 9 — наполнитель; 10 — баллон; 11 — пружина основного клапана; 12 — основной клапан; 13 — поршень; 14 — корпус; 15 — патрубок водяной коробки; 16 — прокладка.

РАСШИРИТЕЛЬНЫЙ БАЧОК 1 (рисунок 26) устанавливается на двигателях автомобилей КАМАЗ с правой стороны по ходу автомобиля. Расширительный бачок соединен перепускной трубой 18 с входной полостью водяного насоса 7, пароотводящей трубкой 2 с верхним бачком радиатора и с трубкой отвода жидкости из компрессора 3.

Расширительный бачок служит для компенсации изменения объема охлаждающей жидкости при ее расширении от нагрева, а также позволяет контролировать степень заполнения системы охлаждения и способствует удалению из нее воздуха и пара. Расширительный бачок изготовлен из полупрозрачного сополимера пропилена. На горловину бачка навинчивается пробка расширительного бачка (рисунок 32) с клапанами впускным 6 (воздушным) и выпускным (паровым). Выпускной и впускной клапаны объединены в блок клапанов 8. Блок клапанов неразборный. Выпускной клапан, нагруженный пружиной 3, поддерживает в системе охлаждения избыточное давление 65 кПа (0,65 кгс/см ), впускной клапан 6, нагруженный более слабой пружиной 5, препятствует падению давления ниже атмосферного при остывании двигателя.

Рисунок 32 — Пробка расширительного бачка:

1 — корпус пробки; 2 — тарелка пружины выпускного клапана; 3 — пружина выпускного клапана; 4 — седло выпускного клапана; 5 — пружина клапана впускного; 6 — клапан впускной в сборе; 7 — прокладка выпускного клапана; 8 — блок клапанов.

Впускной клапан открывается и сообщает систему охлаждения с окружающей средой при разряжении в системе охлаждения 1… 13 кПа (0,01…0,13 кгс/см2).

Заправка двигателя охлаждающей жидкостью производится через заливную горловину расширительного бачка. Перед заполнением системы охлаждения надо предварительно открыть кран системы отопления.

Для слива охлаждающей жидкости следует открыть сливные краны теплообменника и насосного агрегата предпускового подогревателя, отвернуть пробки на нижнем бачке радиатора и расширительного бачка.

Не допускается открывать пробку расширительного бачка на горячем двигателе — это приведет к выбросу горячей охлаждающей жидкости и пара из горловины расширительного бачка.

Эксплуатация двигателя без пробки расширительного бачка не допускается.

ОБСЛУЖИВАНИЕ СИСТЕМЫ ОХЛАЖДЕНИЯ

Регулировка натяжения ремня привода водяного насоса и генератора 2 (рисунок 33) привода генератора, водяного насоса для двигателей с расположением вентилятора соосно с коленчатым валом выполняется следующим образом:

— ослабить болты и гайки крепления генератора;

— вращением болта натяжного 6 обеспечить необходимое натяжение ремня;

— затянуть болты и гайки крепления генератора.

Рисунок 33 — Схема проверки натяжения ремня привода генератора и водяного насоса:

1 — шкив водяного насоса; 2 — ремень поликлиновой; 3 — шкив коленчатого вала; 4 — ролик направляющий; 5, 10-болты; 6 — болт натяжной; 7, 9 —гайки; 8 — шкив генератора

После регулировки проверить натяжение ремня:

— правильно натянутый ремень 2 при нажатии на середину наибольшей ветви усилием F = (44,1 ±5) Н ((4,5±0,5) кгс) должен иметь прогиб — 6… 10 мм.

Проверка уровня охлаждающей жидкости в системе производится на холодном двигателе. Уровень должен находиться между отметками “MIN” и “МАХ” на боковой поверхности расширительного бачка.

В ходе эксплуатации необходимо следить за плотностью охлаждающей жидкости, которая при ее температуре 20 °С должна быть:

— ОЖ-40 «Лена» — (1,075… 1,085) г/см3;

— «Тосол-А40М» — (1,078. ..1,085) г/см3;

— ОЖ-65 «Лена» и «Тосол-А65М» — (1,085.. .1,100) г/см3.

Воздушный зазор между фрикционным диском и шкивом электромагнитной муфты привода вентилятора проверять и регулировать на неработающем двигателе тремя регулировочными болтами 1 (рисунок 30). Зазор по окружности фрикционного диска должен быть равномерным и составлять 0,6±0,1 мм.

Где купить

Запчасти и другие изделия для автомобиля легко доступны для приобретения в автомагазинах вашего города. Но существует другой вариант, который недавно получил ещё и значительные улучшения. Долго ждать посылку из Китая больше не требуется: в интернет-магазине АлиЭкспресс появилась возможность отгрузки с перевалочных складов, расположенных в различных странах. Например, при заказе вы можете указать опцию «Доставка из Российской Федерации».

Переходите по ссылкам и выбирайте:

Универсальный 85-ON переключатель вентилятора радиатора для Kawasaki	Профессиональные автоматические инструменты, набор для проверки сжатия цилиндров	Vdiagtool эндоскоп камера, IP67, для осмотра автомобиля
17 шт. набор для измерения давления в цилиндре сжатия дизельного двигателя	Машина для очистки инжектора, для очистки двигателя AUTOOL C80	5 шт., набор инструментов для фиксации распределительного вала

Радиатор охлаждения

Радиатор – это один из самых значимых агрегатов. Он может быть 3-х или 4-х рядным. При этом агрегат выполнен по классическому варианту, поэтому обязательно включает в себя следующие составляющие:

• нижний бачок, укомплектованный патрубком отводящей формы;
• центральные трубки, которые установлены в виде рядов;
• сверху находится бачок с патрубком подводящей формы.

Крепление радиатора может быть трехточечным. При этом с боков для закрепления используются специальные кронштейны, обеспечивающее надежное крепление агрегатов. Для гарантированной надежности также предусмотрено нижнее соединение радиатора.

Радиатор обладает специальными жалюзи, представляющими собой металлические пластинки. При необходимости жалюзи перекрывают доступ к воздуху. Для управления жалюзи используется специальный привод, установленный в кабине, и достаточно менять позицию имеющейся ручки. Правильная регулировка помогает продлить срок службы система охлаждения. Если правильно регулировать радиатор, можно успешно обслуживать транспортное средство и защищать его от чрезмерного перегрева или охлаждения.

Датчик включения вентилятора КАМАЗ Евро 2,3,4

Если двигатель автомобиля перегреется, то возможен выход агрегата из строя. Конечно, полностью заклинить поршни в цилиндрах могут только при отсутствии охлаждающей жидкости в рубашке, но даже закипание тосола негативно отражается на ресурсе основных деталей дизеля.

Датчик включения вентилятора системы охлаждения КАМАЗ, работает «на опережение» поэтому при достижении опасного уровня повышения температуры, контакты устройства замыкаются, и двигатель автомобиля начинает принудительно охлаждаться. Более подробно об устройстве, принципе работы и возможностях самостоятельной диагностики, будет рассказано в этой статье.

Устройство и принцип работы

Датчик температуры, который включает вентилятор системы охлаждения автомобиля КАМАЗ, состоит из корпуса, в котором находятся электрические контакты. Включение этого элемента происходит в момент, когда температура охлаждающей жидкости достигнет определенного значения.

Принцип работы этой детали основан на разнице в линейном расширении различных металлов. При нагревании биметаллическая пластина, находящаяся внутри корпуса расширяется и приводит к срабатыванию реле.

Для надежного крепления в системе охлаждения на корпусе изделия есть резьба, поэтому правильно установленная деталь способна выдержать значительное давление в системе охлаждения, а также существенные вибрационные нагрузки. Для подключения контактных проводов на корпусе имеются две клеммы.

Схема подключения

Схема подключения датчика включения вентилятора в автомобилях класса евро 4 очень проста: коммутационный элемент последовательно соединяется с электродвигателем вентилятора. Как-либо повлиять на подачу электроэнергии к рабочему элементу водитель не может. Эту особенность следует учитывать при эксплуатации автомобиля. Датчик может включиться в любой момент, в том числе при преодолении водной преграды, что может привести к механическому разрушению крыльчатки вентилятора.

В более поздних моделях, например, в автомобилях КАМАЗ евро 3 и евро 2 вентилятор включается посредством тумблера из кабины. При такой схеме водитель может в любой момент активировать работу системы принудительного охлаждения двигателя, а также отключить ее при необходимости.

Где находится, как проверить и заменить

Заменить эту деталь совсем несложно, но некоторые особенности выполнения такой работы следует обязательно знать до начала выполнения ремонтных операций. Прежде всего, необходимо точно определить местонахождение датчика включения вентилятора, демонтировать его и проверить состояние этой детали.

Находится ДВВ под генератором с правой стороны двигателя. Для демонтажа датчика необходимо использовать удлиненный торцовый ключ, но предварительно следует отключить электрические провода этой детали.

Перед снятием датчика необходимо подставить под двигатель широкую емкость для сбора вытекающей из двигателя охлаждающей жидкости.

Когда датчик будет демонтирован осуществляется его проверка. Для этой цели достаточно использовать мультиметр, который переведен в режим прозвона или измерения сопротивления. При отсутствии нагрева деталь не должна пропускать через себя электрический ток.

Поместив датчик в емкость с кипящей водой и подождав пару минут, его вынимают и сразу осуществляют замеры сопротивления. В нагретом состоянии контакты датчика замыкаются, что отразится на дисплее цифрового измерительного прибора.

При выявлении неисправности на место снятой детали устанавливают новую, подключают контактные провода, заливают охлаждающую жидкость в двигатель до необходимого уровня и проверяют работоспособность этого элемента непосредственно на автомобиле. При нагреве тосола примерно до 85 градусов Цельсия, контакты датчика должны сомкнуться и вентилятор системы охлаждения начнет работать.

Где купить

Запчасти и другие изделия для автомобиля легко доступны для приобретения в автомагазинах вашего города. Но существует другой вариант, который недавно получил ещё и значительные улучшения. Долго ждать посылку из Китая больше не требуется: в интернет-магазине АлиЭкспресс появилась возможность отгрузки с перевалочных складов, расположенных в различных странах. Например, при заказе вы можете указать опцию «Доставка из Российской Федерации».
