Как запустить инверторный компрессор кондиционера без платы управления

Диагностика инверторного компрессора кондиционера без демонтажа НБ.

Наружный блок бытового кондиционера, как правило устанавливается под окном. Старт/стопные компрессоры работали по 10 лет и более без ремонта. С инверторными компрессорами такой надежности нет. Возникает проблема определения неисправности компрессора или инвертора. Чаще всего выходит из строя компрессор — клин, при этом обмотки прозваниваются нормально, пробоя на корпус нет.

Для проверки вращения инверторного компрессора я использую частотник VLT. ссылка скрыта от публикации

Частотник подключаю на ввод в компрессор (штатные провода от инвертора отключены), вращение 30 Гц (вращение слышно, манометром тоже видно), при 3-5А есть — значит, компрессор исправен.

Например: Кондиционеры Mitsubishi Heavy: *SRC35ZMP-S/A * DXC09Z5-S/A * SRC25ZMP-S * DXC12Z5-S/A * DXC12Z5-S * SRC25ZMP-S/A * SRC25ZSPR-S * SRC35ZSPR-S * SRC20ZSPR-S * DXC09Z5-S * SRC35ZMP-S. Имеют плату управления RCW505A001F, с IPM IC: PS219B3-CSI ссылка скрыта от публикации

ссылка скрыта от публикации Инверторных кондиционеров, плат управления и микросхем — великое множество, но схема включения выходных ключей IGBT и компрессора у всех одинаковая: IGBT1 — IGBT4 — U IGBT2 — IGBT5 — V IGBT3 — IGBT6 — W У частотника VLT применяется эта же мостовая схема. Получается два транзисторных моста в параллель, один из которых обесточен.

Можно ли в обесточенном кондиционере 1 — на плату инвертора припаять три провода U/V/W от частотника на компрессор, 2 — подать напряжение от частотника на компрессор в параллель с ключами штатной микросхемы — ?

Примечание. Когда IPM микросхема оказывается пробитой, это может быть следствием клина компрессора. Новая IPM микросхема сгорит так же, поэтому диагностика клина компрессора необходима в любом случае. ссылка скрыта от публикации

Как запустить инверторный компрессор кондиционера без платы управления

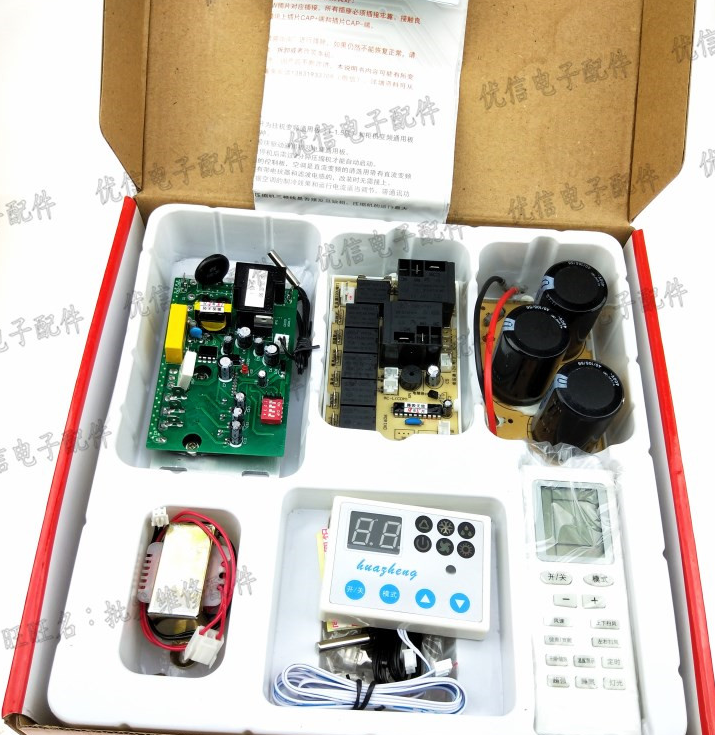

Китайцы начали выпуск унифицированных плат для бытовых инверторных кондиционеров. Аналогов в мире нет. Описание плат очень краткое, на китайском языке — сохраняют коммерческую тайну. Предлагаю разоблачить секретную технологию плат, которые китайцы создали для установки в любой инверторный кондиционер вместо неисправной оригинальной платы. Обсудить достоинства и недостатки китайской доработки.

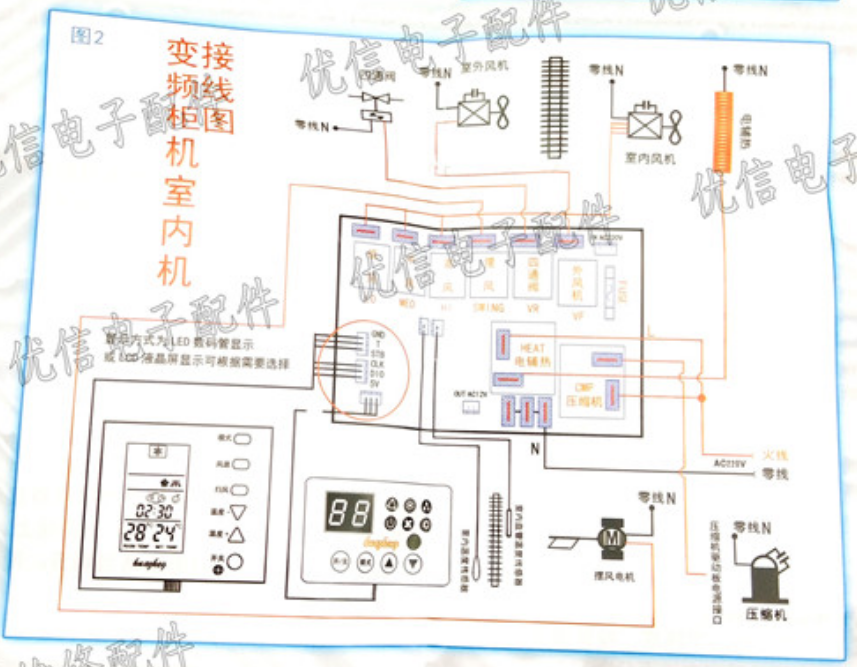

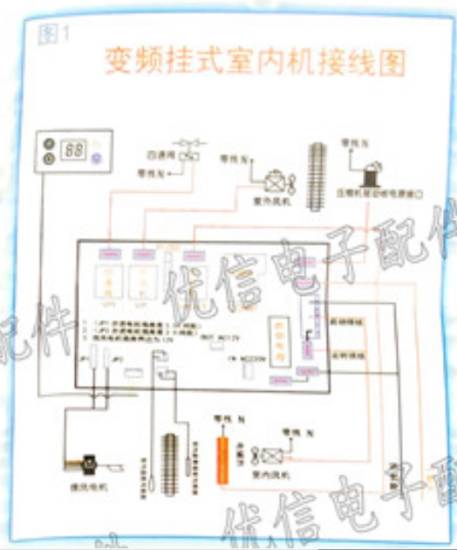

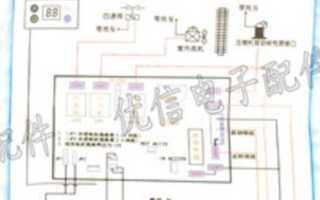

Схема подключения платы INDOOR:

Читайте также:

Как включается кондиционер лифан х 60

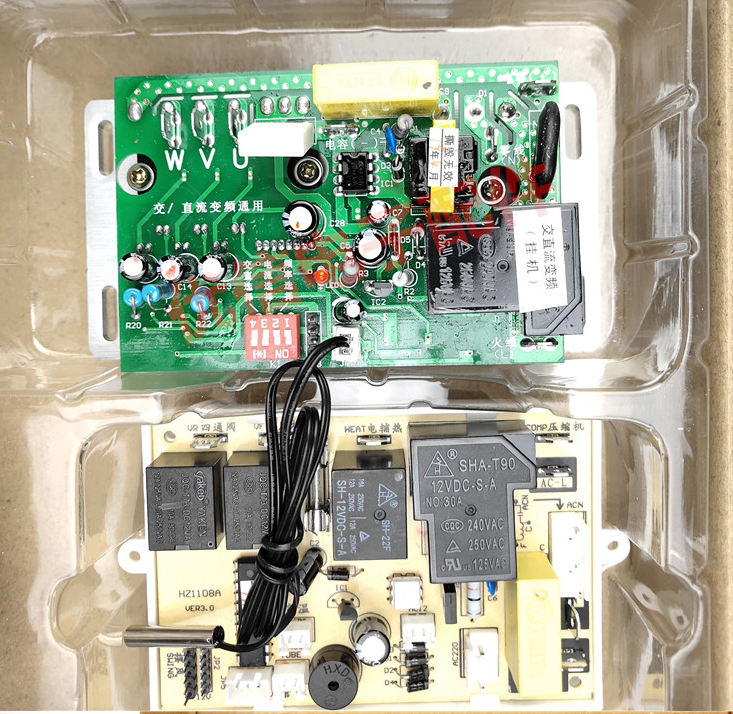

Гадание по фото о назначении элементов.

Демпфер возле SHA-T90 не запаян, варистор SVR471 + предохранитель отсутствует — эконом вариант.

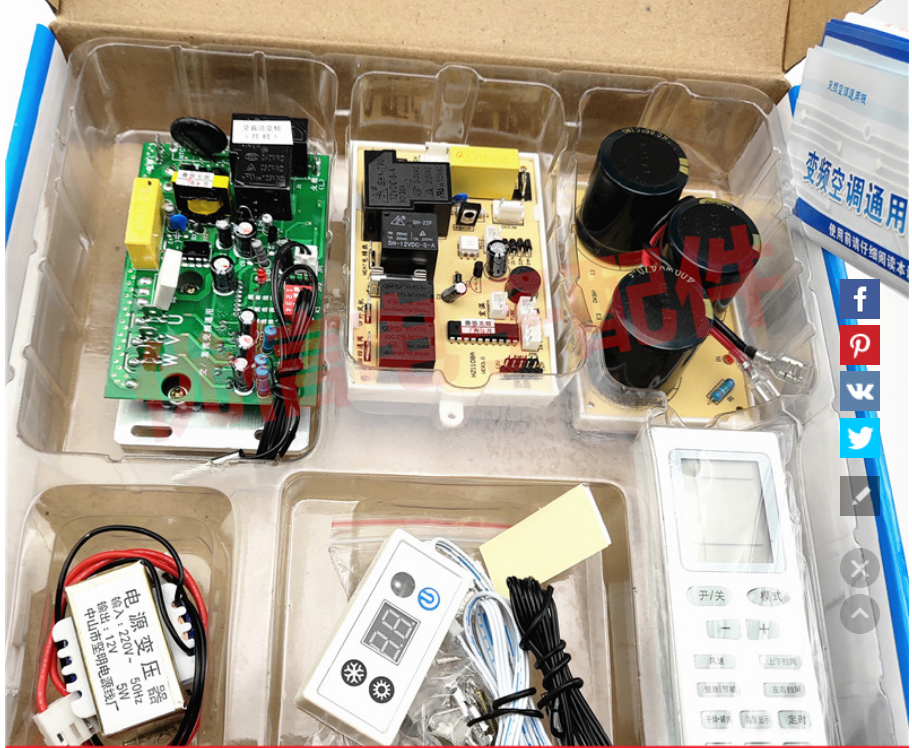

Набор для инверторного кондиционера без EEV: DC FANOUTD. AC FANIND.

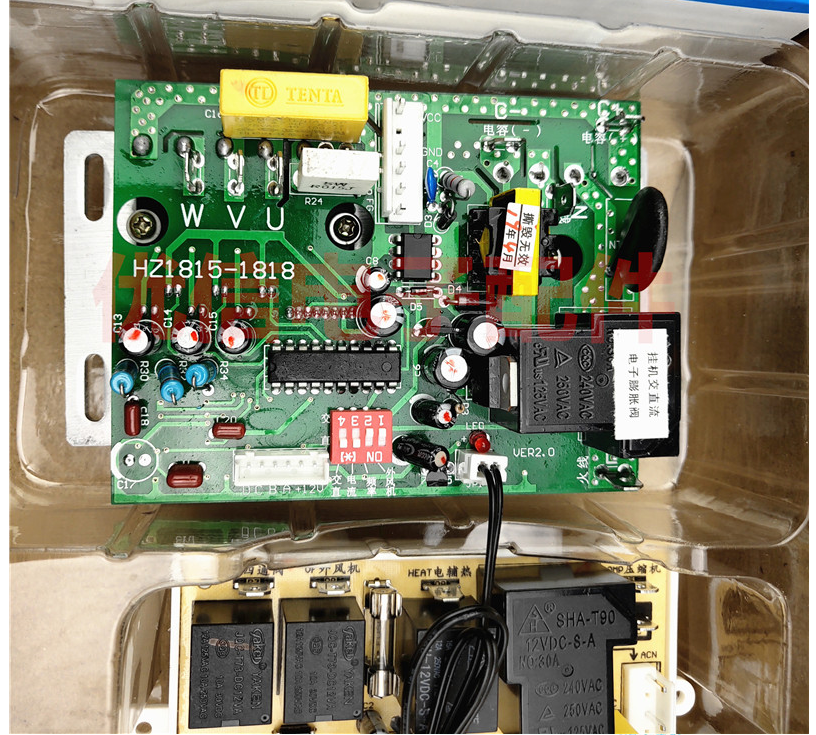

Гадание по элементам платы инвертора c фиксированной скоростью DC вентилятора и инверторного компрессора, в поисках разъема для EEV:

Читайте также:

Как подключить насос 12в к 220в

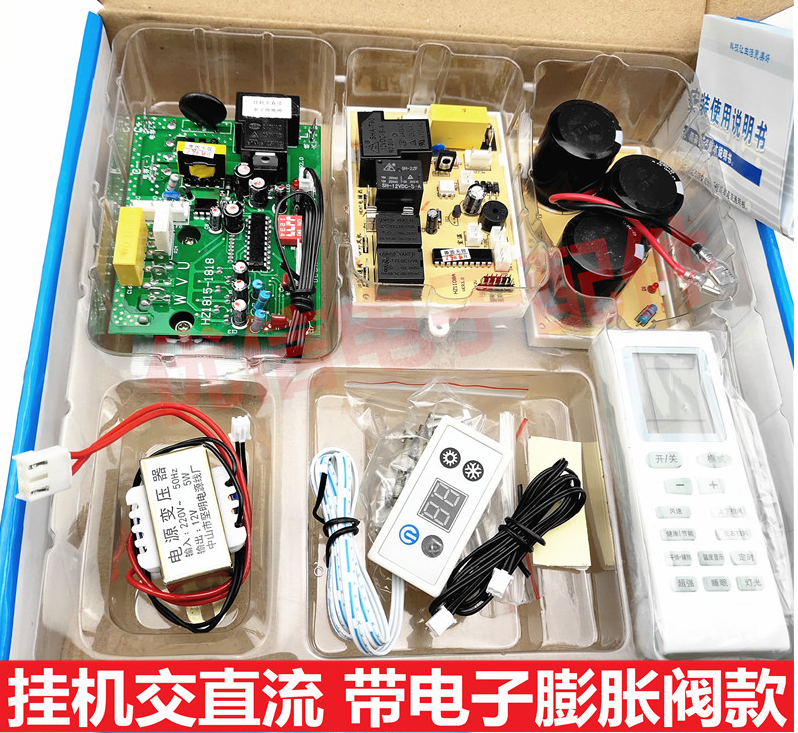

Набор для инверторного кондиционера без EEV: AC FANOUTD – 3 скор. AC FANIND.

В качестве стенда для диагностики клина инверторного компрессора — это лучший вариант даже для проверки инверторных компрессоров с питанием 380V.

IGBT — всю свою жизнь был транзистором.

Или это реклама? Тогда в спам вас нужно закинуть!

JLCPCB, всего $2 за прототип печатной платы! Цвет — любой!

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc

Вымогатель припоя

Биполярный транзистор с изолированным затвором (БТИЗ, англ. Insulated-gate bipolar transistor, IGBT) — трёхэлектродный силовой полупроводниковый прибор, сочетающий два транзистора в одной полупроводниковой структуре: биполярный (образующий силовой канал) и полевой (образующий канал управления)

Похоже автор копирнул инфу и вопросы вместе с ней. ) Профи не будет про «микросхему » спрашивать а пионэру это инфа без надобности.

Читайте также:

Как измерить сколько ампер выдает блок питания

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

SERVICEMAN, на этом форуме безпонтово такие темы поднимать)))) alexradio1103, Саня, окстись, это очень уважаемый в определенных кругах человек, никакой рекламы, ты чооооо thcn, тоже неправ, копни тему инверторов и узнаешь что там не только транзистор, поэтому человек и написал обобщенно про игбит модуль

Добавлено after 12 minutes 14 seconds: Re: Доработка для ремонта бытового инверторного кондиционера. это транзистор? микросхема? модуль?

Приглашаем 9 декабря всех желающих посетить вебинар, посвященный технологии Ethernet и её новому стандарту 10BASE-T1S/L. Стандарт 802.3cg описывает передачу данных на скорости до 10 Мбит в секунду по одной витой паре. На вебинаре будут рассмотрены и другие новшества, которые недавно вошли в семейство технологий Ethernet: Synchronous Ethernet (SyncE), Precision Time Protocol (PTP), Time Sensitive Networking (TSN). Не останется в стороне и высокоскоростной 25G+ Ethernet от Microchip.

Вымогатель припоя

Внедрение автоматизированных систем контроля и учета всех видов энергоресурсов, невозможно без инструментов, позволяющих помимо измерения параметров, преобразовывать их для обработки цифровыми интеллектуальными системами. Микросхемы STPM32, STPM33 и STPM34 STMicroelectronics являются наиболее точными и высокопроизводительными представителями своего семейства и способны максимально точно измерять параметры электросети в системах электроснабжения переменного тока, а также осуществлять их первичную обработку. Рассмотрим подробнее их преимущества и средства разработки.

Добавлено after 8 minutes 27 seconds: Re: Доработка для ремонта бытового инверторного кондиционера.

Управление внешним блоком инверторного кондиционера

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:

Диагностика
Определение неисправности
Выбор метода ремонта
Поиск запчастей
Устранение дефекта
Настройка

Учитывайте, что некоторые неисправности являются не причиной, а следствием другой неисправности, либо не правильной настройки. Подробную информацию Вы найдете в соответствующих разделах.

Неисправности

Все неисправности по их проявлению можно разделить на два вида — стабильные и периодические. Наиболее часто рассматриваются следующие:

Читайте также:

Как найти напряжение участка цепи

не включается
не корректно работает какой-то узел (блок)
периодически (иногда) что-то происходит

О прошивках

Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.

На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.

Прошивки ТВ (упорядоченные)
Запросы прошивок для ТВ
Прошивки для мониторов
Запросы разных прошивок
. и другие разделы

Схемы аппаратуры

Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:

Схемы телевизоров (запросы)
Схемы телевизоров (хранилище)
Схемы мониторов (запросы)
Различные схемы (запросы)

Справочники

На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).

Marking (маркировка) — обозначение на электронных компонентах

Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.

Package (корпус) — вид корпуса электронного компонента

При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:

DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
SOT-89 — пластковый корпус для поверхностного монтажа
SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
TO-220 — тип корпуса для монтажа (пайки) в отверстия
SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя

Краткие сокращения

При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

Сокращение	Краткое описание
LED	Light Emitting Diode — Светодиод (Светоизлучающий диод)
MOSFET	Metal Oxide Semiconductor Field Effect Transistor — Полевой транзистор с МОП структурой затвора
EEPROM	Electrically Erasable Programmable Read-Only Memory — Электрически стираемая память
eMMC	embedded Multimedia Memory Card — Встроенная мультимедийная карта памяти
LCD	Liquid Crystal Display — Жидкокристаллический дисплей (экран)
SCL	Serial Clock — Шина интерфейса I2C для передачи тактового сигнала
SDA	Serial Data — Шина интерфейса I2C для обмена данными
ICSP	In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования
IIC, I2C	Inter-Integrated Circuit — Двухпроводный интерфейс обмена данными между микросхемами
PCB	Printed Circuit Board — Печатная плата
PWM	Pulse Width Modulation — Широтно-импульсная модуляция
SPI	Serial Peripheral Interface Protocol — Протокол последовательного периферийного интерфейса
USB	Universal Serial Bus — Универсальная последовательная шина
DMA	Direct Memory Access — Модуль для считывания и записи RAM без задействования процессора
AC	Alternating Current — Переменный ток
DC	Direct Current — Постоянный ток
FM	Frequency Modulation — Частотная модуляция (ЧМ)
AFC	Automatic Frequency Control — Автоматическое управление частотой

Частые вопросы

После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.

Кто отвечает в форуме на вопросы ?

Ответ в тему Управление внешним блоком инверторного кондиционера как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.

Как найти нужную информацию по форуму ?

Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.

По каким еще маркам можно спросить ?

По любым. Наиболее частые ответы по популярным брэндам — LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели.

Какие еще файлы я смогу здесь скачать ?

При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям — схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.

Полезные ссылки

Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.

Как запустить инверторный компрессор кондиционера без платы управления

При остановке инверторного компрессора ,возникают сложности в диагностике,инвертор или компрессор, инвертор легко проверяется без компрессора,практически с 100% гарантии надо на выход инвертора соответственно выходы U-V-W повесить лампочки 60вт-220в соединенные треугольником,при подключенном инверторе ,но без генератора ни одна лампа не должна гореть,далее подключаем генератор и инвертор пытается запуститься,одна из ламп примерно на секунду вспыхивает в полный накал ,а две другие в пол-накала, и так по кругу все лампы, четыре раза ,всё это в полной мере касается инверторов embraco, других пока не попадалось,после этого со спокойной душой подключаем исправный компрессор и радуемся.

Диагностика инверторного компрессора кондиционера без демонтажа НБ.

Для проверки вращения инверторного компрессора я использую частотник VLT. ссылка скрыта от публикации

Запуск компрессора от инверторного кондиционера без родной электроники

Зарегистрируйте новую учётную запись в нашем сообществе. Это очень просто!

Важная информация

Мы разместили cookie-файлы на ваше устройство, чтобы помочь сделать этот сайт лучше. Вы можете изменить свои настройки cookie-файлов, или продолжить без изменения настроек.

Как запустить инверторный компрессор кондиционера без платы управления

В последние годы кондиционер с инвертором постоянного тока становится все более популярным по сравнению с обычным кондиционером благодаря своим многочисленным преимуществам. Поскольку компрессор потребляет наибольшую мощность в любой системе кондиционирования воздуха, изменение технологии компрессора позволило использовать более эффективный и эффективный кондиционер или тепловой насос.

Асинхронный двигатель переменного тока

В трехфазном асинхронном двигателе переменного тока статор двигателя имеет обмотки, спроектированные таким образом, что при приложении к обмоткам трехфазного переменного напряжения создается вращающееся магнитное поле. .

Ротор обычно имеет обмотки, встроенные в листы железа. Когда питание подается на обмотки, в роторе создается магнитное поле, которое заставляет его реагировать с магнитным полем в статоре.

Вращающееся магнитное поле статора вращает ротор, при этом ротор пытается не отставать от вращающегося поля. Отставание или проскальзывание составляет около нескольких процентов. Эта конструкция — один из традиционных способов управления трехфазным двигателем в компрессоре.

Бесщеточный двигатель постоянного тока

В бесщеточном двигателе постоянного тока, используемом в инверторном кондиционере постоянного тока или тепловом насосе, ротор двигателя сконструирован с использованием постоянных магнитов с обмотками на статоре.

Нет щеток и коммутатора по сравнению с типичным электродвигателем постоянного тока, что устраняет такие проблемы, как искры, срок службы щеток, остатки щеток и электрические помехи. Обмотки двигателя подключены к блоку управления силовой электроникой, который определяет скорость двигателя с помощью микроконтроллера.

В электронные блоки управления встроены различные схемы защиты и контроля, обеспечивающие эффективность и надежность. Этот тип двигателя используется в большем количестве конструкций из-за его большей надежности и энергоэффективности.

Таким образом, основными преимуществами компрессора с бесщеточным двигателем постоянного тока являются его бесшумная работа, компактность, более длительный срок службы, экономия энергии и лучший контроль производительности, что обеспечивает более комфортную среду для людей, использующих оборудование. Его использование больше не ограничивается оборудованием для кондиционирования воздуха, но также используется в холодильниках, стиральных машинах, насосах и вентиляторах.

Во многих бесканальных сплит-инверторах постоянного тока в качестве внутреннего вентилятора используется вентилятор постоянного тока вместо вентилятора переменного тока. Аналогичным образом, в качестве внешнего вентилятора используется вентилятор постоянного тока вместо обычного вентилятора переменного тока. При покупке блока уточните у персонала, используются ли компрессор и вентиляторы постоянного тока, прежде чем принимать решение о покупке кондиционера или теплового насоса.

Схема управления инвертором постоянного тока

Электронное управление является наиболее сложной частью системы инвертора постоянного тока, что делает его одним из самых дорогих компонентов кондиционера, а другой частью является компрессор.

Давайте посмотрим на схему управления компрессором постоянного тока, который питается от однофазного источника питания. Существует множество вариантов конструкции, и мы рассмотрим конструкцию, в которой используется коррекция коэффициента мощности, обеспечивающая лучший коэффициент мощности.

Первая секция состоит из преобразователя постоянного тока

Преобразователь постоянного тока преобразует входящий источник питания из переменного тока в постоянный с помощью четырех диодов, соединенных как мост. Катушки индуктивности и конденсаторы подключаются перед преобразователем, чтобы уменьшить электрический шум, вносимый в источник питания из-за переключения транзисторов.

На упрощенной схеме ниже используется однофазный источник питания. Если используется 3-фазный источник питания, потребуется шесть диодов для преобразования переменного тока в постоянный.

Вторая секция — PFC или коррекция коэффициента мощности

Преобразователь активной мощности означает, что коррекция коэффициента мощности для этой конструкции может корректировать коэффициент мощности оборудования до уровня более 98% по сравнению с другим решением, основанным на LC (катушка индуктивности и конденсатор) фильтр.

Это также помогает снизить эмиссию гармонических токов до низкого уровня, который приемлем для стандартов, установленных техническим комитетом по электромагнитной совместимости. Единственный недостаток этого метода — более высокая стоимость, необходимая для его реализации.

Третья секция — ИНВЕРТОР, состоящий из транзисторов IGBT.

Эта секция генерирует трехфазное напряжение, подаваемое на двигатель компрессора постоянного тока. В первоначальном дизайне разработчики использовали шесть дискретных транзисторов IGBT, которые управляются микрокомпьютером.

Программное обеспечение написано таким образом, что используются правильные сигналы для включения или выключения каждого транзистора в правильное время в зависимости от обратной связи, такой как положение роторов по отношению к двигателю статора и обнаруженных уровней напряжения.

Бесщеточный двигатель постоянного тока компрессора будет получать синусоидальное напряжение, близкое к трехфазному, которое включает двигатель. Скорость двигателя можно регулировать от низкой до высокой, изменяя мощность, подаваемую на двигатель, посредством переключения транзисторов.Таким образом, можно достичь HVAC с регулируемой производительностью. Когда охлаждение или обогрев требуется немедленно, двигатель будет вращаться с максимальной скоростью. Когда температура в помещении стабилизируется, двигатель будет работать с меньшей скоростью.

В новой конструкции используются силовые модули, известные как IPM или интеллектуальные силовые модули, в которых 6 транзисторов IGBT, цепь обнаружения, условия перегрузки и другие параметры встроены в герметичный корпус. Похоже на интегральную схему, за исключением того, что она намного больше по размеру.

См. Также преимущества и проблемы разработки инверторной технологии.

Вернуться на главную страницу инверторных кондиционеров постоянного тока

Что такое инверторный кондиционер?

Какие кондиционеры и тепловые насосы имеют инверторную технологию?

Инверторная технология была разработана для мини-сплит-кондиционеров и тепловых насосов в 1970-х и 1980-х годах. Практически все мини-сплит-системы всех ведущих производителей имеют компрессоры с инверторным приводом. Это норма в отрасли.

Примерно в 2013 году несколько брендов начали выпуск стандартных моделей переменного тока и тепловых насосов, которые включали инверторную технологию.Компания Carrier Greenspeed была одной из первых, за ней последовали подразделения Lennox, Trane / American Standard и Bryant (дочерний бренд Carrier). Применительно к стандартным сплит-системам эту технологию также называют регулируемой, регулируемой и регулируемой. В отрасли также используется та же терминология — «инверторный привод», что и на рынке мини-сплит.

Инверторная технология еще не стала нормой для стандартных сплит-систем. Большинство брендов по-прежнему выпускают одноступенчатые и двухступенчатые модели.

Примечание для пояснения: Вы, вероятно, заметили, что мы используем термин стандартная сплит-система для обозначения полноразмерных центральных кондиционеров и тепловых насосов. Мы используем мини-сплит для обозначения небольших блоков, которые не требуют воздуховодов, но требуют установки одного или нескольких комнатных кондиционеров воздуха в зонах.

Что такое инвертор переменного тока?

Кондиционер или тепловой насос, оснащенный компрессором с инверторным управлением, — это такой кондиционер, который меняет свою мощность примерно от 40% до 120% от номинальной мощности.

Это объяснение нужно распаковать.

Есть три варианта компрессора для центральных кондиционеров и тепловых насосов. Компрессор регулирует поток хладагента. Чем быстрее поток, тем больше тепла передается изнутри наружу летом.

Одноступенчатые компрессоры (только стандартные сплит-системы):

Одноступенчатые компрессоры работают на 100%. Хладагент циркулирует так быстро, как только может. 100% включено, затем выключено. 100% включено, затем выключено. До 18 раз в сутки.

Если вы проехали 5 миль на машине с максимальной скоростью, затем выключили зажигание и остановились по инерции, а затем повторили этот цикл, ваш расход бензина был бы ужасным.

Когда ваш кондиционер работает таким образом, он потребляет много электроэнергии. Кроме того, он охлаждается на несколько градусов ниже точки термостата, потому что при достижении этого значения он работает на 100%. Весь холодный воздух, оставшийся в системе, выдувается в ваш дом. Это причины, по которым большинство одноступенчатых моделей имеют 13-15 ВИДОВ, хотя некоторые из них более эффективны.

Двухступенчатые компрессоры (только стандартные сплит-системы):

Две ступени или скорости потока хладагента составляют 65% (первая ступень) и 100% (вторая ступень) в большинстве моделей.Большую часть времени они бегают на первой сцене. Это более эффективно и поддерживает лучший температурный баланс, чем одноступенчатая модель.

Двухступенчатые компрессоры переходят на вторую ступень, когда требуется значительное усиление охлаждения за счет быстрого повышения температуры наружного воздуха, который нагревает ваш дом, или когда вы понижаете настройку термостата на 4+ градуса.

65%, 100%, выкл. Повторение. Используя аналогию с вождением: езжайте быстро. Езжу очень быстро. Выбегом до остановки. Повторение. Обычно 8-12 раз в день. Циклы немного длиннее, но все же довольно часты .

Хотя они более эффективны, чем одноступенчатые компрессоры, все же есть более эффективный способ: инверторная технология.

Компрессоры с инверторным приводом:

В одноступенчатых (100% мощности) и двухступенчатых (65% или 100%) моделях мощность подается непосредственно на компрессор.

При использовании инверторной технологии электричество сначала подается на инвертор. Инвертор регулирует его частоту — сколько электроэнергии достигает компрессор. В свою очередь, это регулирует скорость потока хладагента.

В большинстве устройств он может составлять всего 35% или 40%. Когда есть большой спрос на охлаждение, он может обеспечить до 120% своего рейтинга. Например, мини-сплит-наружный блок мощностью 18 000 БТЕ (1,5 тонны) способен работать при примерно 6500 БТЕ в течение неограниченного периода времени и примерно при 22 000 БТЕ в течение короткого времени.

Подрядчик из Аризоны Magic Touch Mechanical объясняет преимущества охлаждения с переменной производительностью в очень теплом климате: «В Фениксе, штат Аризона, вам может понадобиться 5-тонная установка для обработки груза в середине июля, когда на улице 110F, но как насчет Сентябрь, когда всего 90 градусов? Вам все еще нужно запустить систему охлаждения, но, возможно, нагрузка сейчас всего 3.2 тонны. С компрессором с регулируемой скоростью с инверторным приводом вы используете только то, что вам нужно, тем самым экономя ваши деньги, не потребляя энергию, которая вам не нужна ».

Отличие инвертора: Компрессор с инверторным приводом редко отключается, поэтому он всегда готов к увеличению или уменьшению скорости в соответствии с потребностями в обогреве или охлаждении. Он регулируется с шагом 1% или меньше, чтобы точно соответствовать требованиям к охлаждению. Циклы медленные, незначительно меняются по мере необходимости и непрерывны.

Это делает их очень эффективными.И температуры очень сбалансированы. Другие преимущества обсуждаются ниже в разделе «за» и «против».

Одноступенчатые компрессоры: Циклы короткие, но частые. Заметны перепады температур.
Двухступенчатые компрессоры: Циклы немного длиннее, но все же довольно часты. Могут быть заметны перепады температуры.
Компрессоры с инверторным приводом: Циклы медленные, незначительно меняются по мере необходимости и продолжаются.Вряд ли вы заметите перепады температуры.

Если вам нужны более подробные сведения о технологии, лежащей в основе инверторных компрессоров, то в этом посте лидера отрасли Daikin есть много.

Инверторный кондиционер Плюсы и минусы

Вот обзор тех, которые мы рассмотрели, а также еще несколько преимуществ и недостатков компрессоров с инверторным приводом.

Плюсы:

Более высокий КПД: КПД для преобразователей переменного тока и тепловых насосов в два-три раза выше, чем для одноступенчатых и двухступенчатых стандартных сплит-систем.Подробности ниже.
Сравнимо с геотермальными источниками: С ростом эффективности с каждым поколением системы с инверторным приводом конкурируют с геотермальными тепловыми насосами в снижении энергопотребления.
Значение: Инверторные сплит-системы, особенно мини-сплит-тепловые насосы, стоят гораздо дешевле, чем большинство геотермальных систем.
Контроль тепла и влажности в помещении: Нагрев и охлаждение с инверторным управлением обеспечивает температурный баланс, превосходящий другие типы.При охлаждении более длительные и последовательные циклы удаляют больше влаги из теплого воздуха. Это означает, что вы будете чувствовать себя комфортно при более высокой температуре, что приведет к дополнительной экономии энергии.
Опции системы: Инверторная технология доступна в мини-сплит и стандартном сплит-режиме, поэтому у вас есть размер и варианты установки.

Минусы:

Стоимость стандартных сплит-систем: Стандартные кондиционеры сплит-системы и тепловые насосы с компрессорами с инверторным управлением стоят на 25-55% больше, чем одноступенчатые и двухступенчатые системы того же типа размер.
Стоимость мини-сплит-систем с несколькими зонами : Для многозонных систем требуется от 2 до 8 внутренних блоков с отдельной платой за установку для каждой зоны. Стоимость может увеличиться на 100% по сравнению с одноступенчатой или двухступенчатой сплит-системой. См. Подробную информацию в таблице ниже.
Коммуникационная технология: Некоторые установщики применяют коммуникационную технологию в стандартных сплит-системах с инверторной технологией. В настоящее время мы не рекомендуем эту технологию. Вопрос обсуждается здесь.Если у вас нет времени читать ссылку, вот цитата одного из наших читателей о его системе общения. Пол говорит: «У меня есть система York с термостатом Affinity. Я часто получаю сообщения об ошибках связи. У специалистов по кондиционированию нет хороших инструментов для устранения проблем со связью, и Йорк здесь не поможет . Я инженер-электронщик, работающий с приборами и средствами управления. Мой совет — держитесь подальше от систем с термостатами, передающими информацию, пока ошибки не будут устранены в конструкции.

Сравнение эффективности

Кондиционеры и тепловые насосы с компрессорами, управляемыми преобразователем, имеют диапазоны эффективности примерно от 16 SEER до 38 SEER по сравнению с 13-18 SEER для блоков без преобразователя. Эта диаграмма разбирает это.

Тип системы	Компрессор	Диапазон эффективности
Стандартный разделенный	Одноступенчатый	13-18 SEER

Сравнение стоимости

900 надбавка к цене за эффективность и комфорт в помещении, которые поставляются с инверторной технологией.Но сколько это стоит больше?

Вот сравнение распространенных систем HVAC, как инверторного, так и неинверторного типов. В мини-сплит-системах используется преобразовательная технология. Мы оценивали мини-сплит-системы как однозонные и как многозонные.

Все цены в таблице указаны для системы на 3 тонны / 36 000 БТЕ.

Срок окупаемости — это время, необходимое для возмещения более высоких затрат на оборудование за счет более низких счетов за электроэнергию.

Например, если вы тратите 100 долларов в месяц на электричество для вашего 15 SEER AC, стоимость будет около 63 долларов с 24 SEER блоком и всего 50 долларов с 30 SEER AC.

Это означает экономию 37 долларов для системы 24 SEER и 50 долларов экономии для 30 SEER.

15 SEER против 24 SEER: Если система 24 SEER стоит вам на 2500 долларов больше, чем система 15 SEER, потребуется примерно 5 лет 7 месяцев, чтобы окупить деньги при экономии 37 долларов в месяц. Действуй!

15 SEER vs.30 SEER — Одиночная зона: Если вы потратите на 1 750 долларов больше на мини-сплит с одной зоной 30 SEER, ваш период окупаемости составит всего 35 месяцев — месяц меньше 3 лет. Но здесь есть одна важная проблема. Трехтонная однозонная система подойдет для одного большого помещения. Если в вашем доме очень открытая планировка, это может подойти для всех, кроме спален. В большинстве домов требуются мультизональные мини-сплит-системы, чтобы обеспечить максимальный комфорт во всем доме.

15 SEER против 30 SEER — с 4 зонами: Вы можете потратить на 4000 долларов больше на мультизональную мини-сплит-систему с высоким SEER.При экономии 50 долларов в месяц круглый год срок окупаемости составит более 6 лет 8 месяцев. Это все еще относительно короткий срок, если учесть, что срок службы теплового насоса составляет до 20 лет.

Когда оно того не стоит: Если вы живете в очень умеренном климате, ваша экономия может составить менее 15 долларов в месяц. Это значительно продлит период окупаемости, поэтому, возможно, оно того не стоит. Например, вы не окупите 4000 долларов за жизнь системы из расчета 10 долларов в месяц.

Какая инверторная система лучше всего подходит для вас?

Не существует ответа, который подходит для каждой ситуации.

Вот несколько распространенных сценариев, которые могут помочь вам принять решение.

Новое строительство:

Ваши возможности широко открыты. Зонированная мини сплит-система обойдется значительно дороже за оборудование и установку. Наличие внутреннего блока (кондиционера) в каждой из четырех зон тоже немного громче.

Однако у вас не будет затрат на установку воздуховодов (от 1000 до 2500 долларов в зависимости от размера дома и количества уровней). И у вас не будет затрат на потраченное впустую отопление и кондиционирование воздуха, выходящие из воздуховодов, которые с возрастом могут стать негерметичными.

Во-вторых, если вы выберете мини-сплит с высоким показателем SEER, вы сможете сократить расходы на отопление и кондиционирование на целых 33% по сравнению со стандартной сплит-системой с инверторной технологией.

Мы предлагаем получить несколько оценок для каждого типа системы, чтобы вы могли сравнить их друг с другом по стоимости, эффективности, уровням шума и другим характеристикам. Если цена не вызывает большого беспокойства, выберите установщика, который, по вашему мнению, правильно установит систему, что является важным аспектом ее работы в ближайшие годы.

Существующий дом с воздуховодом:

Стандартная система с тепловым насосом, подключенная к воздуховоду, будет стоить значительно меньше, чем зонированная мини-сплит-система с 4-8 внутренними блоками, стоимость установки каждого из которых составляет 650-900 долларов США. Ваша эффективность может быть ниже, если судить по системам, которые вы сравниваете. Надо подумать. Если вы решили, что хотите максимальной эффективности, рассмотрите возможность использования мини-сплит-системы с каналом. Технология та же, но внутренние блоки скрыты в существующих воздуховодах рядом с вентиляционными отверстиями.

Существующий дом без воздуховодов:

Дома, построенные с котельными системами, не имеют воздуховодов. Если котельная система заменяется системой с тепловым насосом, лучшим вариантом будет мини-раздельная бесканальная система. Добавление воздуховодов в существующий дом очень затратно, агрессивно, беспорядочно и требует много времени.

Большая отдельная зона без воздуховодов:

Отделка подвала или чердака? Превратить гараж в жилое пространство? Добавляете спальню домовладельца (она же главный люкс)? Однозонная мини сплит-система — отличный выбор.

Часто задаваемые вопросы:

Потребляют ли компрессоры с инверторным приводом на 50% меньше энергии?

Различные производители систем отопления, вентиляции и кондиционирования воздуха заявляют, что инверторная технология сокращает потребление энергии от 50% до 64% по сравнению с одноступенчатыми компрессорами. Это просто безумные маркетинговые заявления или они подтверждены исследованиями?

Кондиционеры и тепловые насосы с компрессором с инверторным приводом значительно сокращают потребление энергии. Компромисс — более высокая цена за единицу.

Стоит ли инверторный насос переменного тока или тепловой насос своих затрат?

Как скоро низкие счета за электроэнергию позволят окупить дорогое оборудование? Срок окупаемости варьируется от нескольких лет до «никогда» в зависимости от того, насколько интенсивно используется кондиционер или тепловой насос.

Комфорт в помещении — еще один фактор, который следует учитывать наряду с ценой. Многие домовладельцы хотят иметь точную температуру и более качественные инверторные системы контроля влажности, независимо от цены.

Что такое инверторная технология в кондиционерах?

Инверторная технология (DC) — это последняя разработка в области электродвигателей компрессоров. Инвертор используется для управления скоростью двигателя компрессора, чтобы постоянно регулировать температуру. Блоки DC Inverter имеют частотно-регулируемый привод, который включает регулируемый электрический инвертор для управления скоростью электродвигателя, что означает компрессор и мощность охлаждения / нагрева.Привод преобразует поступающий переменный ток в постоянный, а затем посредством модуляции в электрическом инверторе вырабатывает ток желаемой частоты. Микроконтроллер может измерять температуру окружающего воздуха и соответственно регулировать скорость компрессора. Инверторные кондиционеры имеют повышенную эффективность по сравнению с традиционными кондиционерами, увеличенный срок службы их частей и устранены резкие колебания нагрузки. Это делает инверторные блоки переменного тока более тихими, с меньшими эксплуатационными расходами и меньшим количеством поломок.Инверторные блоки переменного тока могут быть более дорогими, чем кондиционеры с постоянной скоростью, но это компенсируется более низкими счетами за электроэнергию. Срок окупаемости составляет примерно два года в зависимости от использования.

Как запустить инверторный компрессор кондиционера без платы управления

Спиральные;
Роторные (винтовые);
Поршневые (возвратно-поступательные);
Инверторные поршневые;
Линейные;
Линейно-инверторные.

Принцип сжатия газа спиральным компрессором

Низкого энергопотребления;
Высокого срока службы;
Снижения цен на обслуживание.

Фото установленной «обманки» на модуль управления. Холодильник LG GA-B429SECZ Для ее установки желательно расчистить место и обесточить интегрированный инвертор, а также подпаять провода питания и провод протокола обмена данными.

Обманка для холодильников SAMSUNG. Инверторы: 459 и 814 В самсунгах инвертор установлен отдельно от основной платы. Для ее установки достаточно отключить 3 фишки от инвертора и подключить их к обманке. Используется вся штатная проводка и разъёмы.

Инвертор SAMSUNG 757 с дополнительным блоком питания

Адаптер для установки обычного компрессора вместо инверторного фирмы EMBRACO (Компрессоры EMBRACO используются на многих брендах холодильников, например таких как BOSCH, SIEMENS, HAIER, LIEBHERR)

Также как и на SAMSUNGе, используются родные разъёмы и провода.

Запуск инверторного компрессора холодильника

В мае 2014 года прикупил я холодильник SAMSUNG RB28FSJNDEF. Холодильник это не простой, а инверторный, и заявлена у него функция «Volt control», которая при превышении напряжения в сети отключает компрессор. Электрические сети у нас в городе хромые и напряжением там может быть любое, но никак не 220В. Одно можно сказать точно – оно переменное.

Пол года назад закончился у холодильника гарантийный срок и работал он героически после этого знаменательного события еще 6 месяцев, но однажды ночью проснулся от громкого гула. Проснулся, сообразил кто я и где я, затем начал искать источник гула… оказалось, гудят бесперебойники на компьютерах, пока я думал, выключить их или нет – гул стих и я уснул.

На следующее утро супруга заметила, что в морозилке моей прелести (это я так холодильник называю) стали размораживаться продукты, к обеду я начал понимать, то холодильник уже не холодильник. Прислушался и понял, что вентилятор в нем шумит, на открытие дверей реагирует, а компрессор не включается.

Подумав я вспомнил, что видел объявление на Авито о ремонте холодильников, нахожу, звоню. Как только «мастер» узнает, что холодильник инверторный, мастером он быть перестает и идет в жесткий отказ. Рассказывая мне историю, что я же не приглашу его для ремонта компьютера, вот поэтому он по холодильникам большой мастер, но не в моем случае. Как оказалось в последствии это самый честный мастер.

Ладно, компьютер я и сам отремонтировать могу, как и многую другую технику т.к. электроникой увлекаюсь с детства и все нужное оборудование у меня дома есть.

Т.к. раньше с холодильниками я не сталкивался, то продолжал еще надеяться на мастеров по ремонту холодильников, позвонил другу и он мне посоветовал мастера Анатолия, мало того друг позвонил ему и узнал, что Анатолий легко чинит любые холодильники и детали в случае необходимости придется ждать 3-4 дня. На радостях я звоню и договариваюсь о встрече.

Пока жду мастера включаю мозг, открываю инструкцию к холодильнику, вижу блок-схему:

Взглянув на нее понимаю, что дело скорее всего в плате инвертора или сгорел мотор компрессора, быстро гуглю проблемы с инвертором по марке холодильника… ничего не нахожу, но кое-какая информация про другие модели в голове откладывается. Жду мастера, … он для солидности опаздывает на пару часов, но появляется!

Подбегает к холодильнику, открывает дверь и начинает хаотично жать на все кнопки. Кнопок две – установка температуры в верхней и нижней камерах… вдруг индикатор холодильника перестает показывать температуру в одной из камер, а индикатор другой камеры начинает моргать. Мастер говорит: «Вот видишь, это я одну из камер отключил». Я говорю, что не помню, что у холодильника есть такая функция, тут следует сказать, что у холодильника только один компрессор. Анатолий просит листок, записывает название холодильника и собирается уезжать.

Я говорю, что очень похоже на неисправность платы инвертора, прошу его достать плату, возможно, я ее смогу починить. «Если ты ее сам починишь — она опять быстро сломается» — такой перл выдал Анатолий в ответ. Я объясняю, что для ремонта использую те же запчасти, что и должны быть использованы и прошу объяснить, почему он должен после этого быстро сломаться… ответа нет, но мастер соглашается вскрыть и посмотреть на электронику. При этом начинает грубо отдирать отверткой крышку индикаторов вверху холодильника. «Компрессор установлен внизу, и по логике тянуть длинные силовые провода через весь холодильник нет смысла» — говорю я, намекая, что электроника не может быть расположена сверху. Но «мастер» уверен, что она именно там и покарябав крышку, снимает ее, просит у меня отвертку, откручивает индикатор и, … там больше ничего нет! Ставит все на место. Разворачиваем холодильник, на задней стенке недалеко от компрессора крыша, Анатолий откручивает ее и… о чудо! Электроника именно там! Договариваемся, что если я не найду неисправность я позвоню он закажет плату инвертора.

Анатолий уезжает, я осматриваю платы, вызваниваю все, что можно, прикидываю в уме, что и как там работает. Вижу, что плата инвертора имеет двухстороннюю связь с главной платой. Понимаю, что «мастер» не мог отключить одну из камер, а просто в тот момент до микроконтроллера главной платы дошло, что плата инвертора неисправна и мигание индикатора это попытка холодильника сообщить об этом окружающим.

Еду в аптеку и прошу продать мне шприц с самой большой иглой, при помощи этой иглы выпаиваю микросхему, которая управляет непосредственно двигателем, смотрю маркировку, гуглю даташит. В этот момент я уже практически уверен, что дело именно в этой микросхеме. Ищу ее по всем известным мне магазинам запчастей – ничего, ее нет как на наших, так и на забугорных сайтах, даже на Фарнеле. Ищу всю плату целиком, нахожу на некоторых сайтах, занимающихся поставками запчастей к бытовой технике, но ждать не хочу т.к. Анатолий говорил, что решает эти проблемы за 3-4 дня.

Звоню Анатолию и говорю, что согласен на замену платы, он обещает сделать заказ и перезвонить вечером — сообщить цену. Ни вечером этого дня, ни весь следующий день звонка не было. Звоню ему сам. «Я заказ сделал, но почту не проверял» — слышу в ответ. Мы тут уже 4 дня без холодильника живем, а ему почту проверить в лом! Договариваемся, что я не дергаюсь, а спокойно жду его звонка, а он сообщает цену и ждем плату.

Прождал я звонка еще 3 дня – ничего. Рассказал эту историю еще одному другу, а он через родственников узнал для меня номер человека, который занимается именно электроникой холодильников. Первого клоун я ждать больше не стал и правильно сделал, так как он до сих пор так и не соизволил перезвонить.

Звоню второму мастеру – Александру. Договариваемся, приезжает. Подробно все рассказываю про холодильник и первого «мастера». Второй мастер берет мультиметр, тыкает им несколько раз в провода и решает, что неисправен ТЭН. Разбирает морозилку, а в этот момент думаю, как холодильник при включении может диагностировать неисправность ТЭНа.

ТЭН оказался исправен и Александр предлагает для проверки компрессора подключить его напрямую к сети! Тут мое терпение начинает заканчиваться, и я вежливо говорю, что подключать трехфазный компрессор к однофазной сети напрямую я бы не рискнул. Анатолий бросает беглый взгляд на компрессор и похоже, будучи уверенным, что имеет рентгеновский взгляд сообщает мне, что компрессор «самый обычный», НО от идеи включать его «напрямую» отказывается. Честно говоря, я жалею, что так рано его остановил – было бы интересно посмотреть, как он это собирается провернуть!

Второй «мастер» соглашается с моим диагнозом, обещает вечером сообщить цену платы инвертора и сроки поставки и… правильно – пропадает бесследно!

Это клоуну я перезванивать даже не стал. Решил чинить холодильник самостоятельно. Прошло уже 2 недели с момента поломки. Еду в магазин, напротив третьей почты – там продают запчасти к бытовой технике. Оставляю заказ, мне обещают перезвонить. Пока жду звонка, ищу микросхему и… нахожу ее! И не просто нахожу, а оказывается, что она есть только у одного продавца на TaoBao! Я реально удивлен – на таобао есть вообще ВСЕ, но эта микруха такая редкость, что есть только у одного продавана! Даже не верится, но на страничке товара указано, что у него около миллиона таких микрух! Стоит она, кстати, совсем не дешево – 115 юаней. Как ни странно из магазина мне перезвонили, но оказалось, что продавщица не правильно сообщила название платы, и пришлось созваниваться еще несколько раз. В общем, вердикт такой – микросхем таких никто даже не слышал, а плата стоит 4260 руб. и ждать ее 5 недель… с Марса, наверное, ее везти будут. Отказываюсь т.к. это и ждать долго и дорого выходит.

Решают рискнуть, и заказываю микросхему на TaoBao. Обходиться это в сумму, немного превышающую 2000 руб. Жду около двух недель и вот она у меня в руках! Быстро выкусываю старую микросхему, запаиваю новую, ставлю плату на место, и… ВСЕ РАБОТАЕТ!

Если бы я не надеялся на различных шарлатанов, а решился сам отремонтировать холодильник в первый день, то я бы не потерял просто так 2 недели. Очень удивило, что у них даже не хватило смелости сказать, что не могут сделать. Они с умным видом обещали, убеждали меня, что не следует беспокоиться, и они все найдут, перезвонят и сделают.

Создайте аккаунт или войдите в него для комментирования

Вы должны быть пользователем, чтобы оставить комментарий

Создать аккаунт

Зарегистрируйтесь для получения аккаунта. Это просто!

Для циркуляции хладагента в холодильных установках используются насосные блоки с приводом от электрического двигателя. Знание схемы подключения компрессора холодильника понадобится начинающему мастеру или пользователю, самостоятельно обслуживающему холодильное оборудование. Корректная коммутация позволит уточнить пригодность мотора к эксплуатации, но точную причину поломки определит только специалист.

Подключение по инструкции

Электрический двигатель, используемый для привода насоса, оснащается двойной обмоткой возбуждения. Для старта оборудования требуется повышенная мощность, поэтому в конструкции мотора предусмотрена пусковая обмотка. После начала работы происходит автоматическое переключение питания на рабочую обмотку, что обеспечивает снижение энергопотребления. Дополнительные реле, поддерживающие требуемый температурный фон, расположены до корпуса компрессора.

Чтобы подключить компрессор холодильника по заводской схеме, потребуется использовать кабель, оснащенный штепсельной розеткой. Провода подводятся к выводам на корпусе реле, поскольку для питания используется переменный ток, то полярность соединения не учитывается. Для обеспечения надежного контакта на кабелях устанавливаются клеммы, тип элементов зависит от модификации и производителя реле. После включения штепселя в розетку мотор должен заработать, если пуск закончился неудачей, то следует начать проверку компонентов в цепи питания.

Как подключить без реле

В конструкции оборудования используется реле, которое переключает подачу тока в зависимости от режима работы. Изделие обеспечивает защиту обмоток электродвигателя, при его поломке или отсутствии нормальный пуск мотора невозможен. Владелец оборудования может имитировать работу реле, что позволяет проверить работоспособность компрессора. Эксплуатировать холодильник с отсутствующим реле категорически запрещается.

Для включения оборудования необходимо обеспечить подачу переменного тока напряжением 220 В на обе обмотки мотора. Для подсоединения изделия требуется медный кабель сечением не менее 0,75 мм² (допускается использование монолитного или многожильного провода). Для обеспечения контакта на концы провода устанавливаются соединительные клеммы, которые фиксируются припоем или обжатием специальным инструментом. Коммутация питания производится к выводам общей точки и рабочей обмотки (расположение элементов указывается на корпусе компрессора).

На части компрессоров для обеспечения доступа к контактным элементам потребуется снять специальную емкость из пластика, в которую собирается конденсат и талая вода.

Для подачи короткого импульса на пусковую обмотку используется электротехническая отвертка (с рукояткой из специального пластика) или отдельный тумблер. Кнопка помещается в разрыв провода, которым соединяются выводы обмоток. При исправных обмотках и подшипниковых опорах мотор начинает работать, пусковая обмотка отключается удалением отвертки или повторным нажатием на переключатель.

Как подключить без конденсатора

Классический конденсатор в холодильном оборудовании используется для охлаждения и преобразования газообразного хладагента в жидкую фазу. Насос хладагента допускает кратковременную работу без конденсационного блока, но длительно эксплуатировать агрегат не рекомендуется (из-за отсутствия подачи масла). В самом компрессоре встречается электролитический конденсатор, обеспечивающий дополнительный импульс тока в момент пуска оборудования. Конденсатор использовался в холодильниках, выпущенных в 60-70-х гг. прошлого столетия.

Конденсатор работает совместно с управляющим реле, размещается в разрыве между линией питания и пусковой обмоткой. При проверке работоспособности мотора можно подключить питание напрямую, обойдя дополнительные компоненты цепи. В оборудовании, выпущенном после 90-х гг., элемент не используется. Конденсатор применяется для пуска 3-фазных электродвигателей, подключаемых к бытовой сети переменного тока. Установленный элемент имитирует недостающую фазу, но в бытовом холодильном оборудовании такие двигатели не используются.

Если в цепи имелся конденсатор, то он удаляется (выпаивается), последующий пуск производится через штатное реле.

Если мотор не реагирует на подачу питания, то потребуется демонтировать реле. Если при подаче питания из корпуса компрессора доносится монотонное гудение, то причиной поломки являются заклинившие подшипники качения или сломанный поршневой насос. Если мотор не работает и нет постороннего гула, то причину утраты работоспособности следует искать в обрыве проводов внутри компрессора. Подобный агрегат не ремонтируется, а подлежит утилизации.

Проверка правильности подключения

Проверка корректности подключения компрессора холодильной установки выполняется в соответствии с монтажной схемой, прилагаемой к инструкции по эксплуатации. Один провод, идущий от розетки, подключается напрямую к общей точке компрессора. Второй шнур проходит через блок управления холодильником, а затем подсоединяется к реле. Внутри корпуса устройства расположен биметаллический предохранитель, от него питание подается к контактным пластинам, которые распределяют энергию между обмотками (в зависимости от режима работы).

При проверке состояния цепей используется тестовый прибор, позволяющий определить обрывы электропроводки. Дополнительным тестом является контрольный замер давления, создаваемого поршневой группой насоса. Манометр устанавливается к напорной магистрали (предварительно отрезанной от трубок подачи хладагента), затем в систему заправляется газ. После подачи питания давление в системе должно составить не менее 6 МПа. Если давление ниже, то насос считается неисправным и подлежит замене (вне зависимости от состояния электрического привода).

Тестирование электрических цепей компрессора не всегда позволяет найти причину поломки холодильника. При использовании устройств инверторного типа для пуска двигателя необходим электронный блок, который установлен внутри холодильника. Попытки принудительно запустить такой электродвигатель приведут к коротким замыканиям и полной утрате работоспособности. Неработающие установки с электронным управлением и инверторным компрессором рекомендуется обслуживать в специализированных сервисных центрах, оснащенных соответствующим оборудованием.

Как запустить инверторный компрессор кондиционера без платы управления

В загородном доме этим летом приходилось проводить достаточно много времени, и остро встал вопрос об охлаждении хотя бы одного из помещений, так как находиться в доме из-за дикой жары было просто невозможно. Купить и установить новый кондиционер, казалось бы, самое верное решение, но дом при нашем отъезде оставался без присмотра, и не хотелось бы лишиться нового кондиционера. Возникла мысль, а что если купить по дешевке только внутренний блок кондиционера, коих на том же АВИТО продается не мало, и вместо фреона подать в его испаритель холодную воду. Мысль мне показалась верной.

Продавец объяснил, что в нем заклинил компрессор, и поскольку кондиционер был уже совсем не новым, то ремонтировать он его не стал, не захотел вкладывать деньги в старый кондиционер, а приобрел новый, а этот снял и положил в сарай. Но заверил меня, что внутренний блок полностью исправен. Я его купил. Привез в загородный дом, и приступил к установке. Просверлил стену, прикрепил к стене крепление блока, как полагается, с выдержкой горизонтального уровня. Просунул через стену два шланга, подачи холодной воды и отвода нагретой воды, подключил их к змеевику испарителя и обжал хомутами. Подключил к блоку дренажную трубку для отвода конденсата из блока на улицу, и установил его на стену. Монтаж магистрали отвода и подачи воды выполнял их материалов, которые оказались под рукой, где-то спаивал пластиковые трубы, где-то применял шланги.

Сразу хочу сказать, что принятию такого решения способствовал тот фактор, что водопроводной воды в загородном доме нет, но есть подземная бетонная емкость для воды на 18 кубометров, в которой вода всегда очень холодная, и этот фактор имел решающее значение в принятии решения. Потому, как, при использовании воды с водопровода, отработанную теплую воду с выхода испарителя пришлось бы утилизировать, сливать на улицу, а с нынешними ценами на воду, это было бы разорительно. А при использовании воды из подземной емкости, есть возможность в нее же, и сливать отработанную теплую воду, которая там и отдает свою тепловую энергию, так сказать, в холодную землю, и потери воды нет никакой. Для прокачки воды я использовал циркуляционный насос для систем отопления.

Как запустить инверторный компрессор кондиционера без платы управления

Диагностика инверторного компрессора кондиционера без демонтажа НБ.

Для проверки вращения инверторного компрессора я использую частотник VLT. ссылка скрыта от публикации

История про то, почему мне пришлось месяц без холодильника жить.

Пока жду мастера включаю мозг, открываю инструкцию к холодильнику, вижу блок-схему:

Принцип работы инверторного кондиционера

Смущает вот что — включаешь (например, в режиме автоматического регулирования скорости вентилятора), он охлаждает до нужной температуры и переходит в “тихий режим”. Однако в этот момент внешний блок отключается (по крайней мере рука не чувствует вибраций при прикосновении к нему). Затем через некоторое время вентилятор начинает опять форсированно дуть и внешний блок запускается (рука чувствует). И так постоянно — то дует сильно и “работает” внешний блок, но дует слабо.

Так же в режиме с фиксированными оборотами вентилятора внешний блок то работает, то нет (опять же по ощущениям руки при прикосновении) и периодически в комнате ощущается волна более холодного воздуха (как раз, когда внешний блок включается), а потом просто прохладный (не могу понять — то ли просто это вентилятор дает эффект прохладности в этот момент, или все-таки охлаждение идет на минимальных оборотах компрессора).

Если я правильно понял из описания работы инвертора — после выхода на заданный уровень он должен ПЛАВНО регулировать мощность, без скачков и резких волн более холодного воздуха. И компрессор, вроде бы, вообще не должен отключаться.

В связи с этом хотелось бы уточнить — внешний блок кондиционера может (должен) отключаться? Описанная мной схема работы соответствует инверторной или это неисправность? (можно подумать, что компрессор просто включается и выключается, а вентилятор дует постоянно)

Как вообще проверить правильно ли работает инвертор?

Отредактировано Владимир57 27.06.2016

Просмотр профиля
Личное сообщение

Поняли Вы все правильно, только тут уже не раз обсуждалось, что Хитачи это не доинверторы, ну не получается за три копейки сделать нормальный агрегат, результат Вы наблюдаете у себя.

Если ты понял одно дело, поймешь и восемь .

Просмотр профиля
Личное сообщение

Т.е. можно сказать, что данный кондиционер ничем не лучше обычных неинверторных?

В чем выражается его недоинверторность в техническом плане? Высокая граница минимальной мощности?

Просто я могу допустить, что сейчас на улице недостаточно жарко + я ставлю не очень низкую температуру — и, возможно, после установки до требуемого уровня он считает, что даже минимальная мощность инвертора будет велика для поддержания и отключается совсем. А потом при включении компрессора немного нагоняет упущенное форсированным охлаждением.

Просмотр профиля
Личное сообщение

Именно, там нет плавного регулирования мощности по всему диапазону производительности кондиционера, всего 4-е ступени .

А это уже убогость электроники из серии “подешевше” .

Нормальный инвертор никогда не даст таких провалов в работе и будет создавать вполне нормальный комфорт .

Если ты понял одно дело, поймешь и восемь .

Просмотр профиля
Личное сообщение

То же к хитачи присматривался, а оно вона как.

А что посоветуете из инверторов и с забором наружного воздуха его очисткой охлаждением и.т.п.

Просмотр профиля
Личное сообщение

Из сплитов ничего путного нет .

Если ты понял одно дело, поймешь и восемь .

Просмотр профиля
Личное сообщение

Как то ставил сплит,по моему хитачи уру-ру,отдельно забор свежего воздуа с улицы,его фильтрование-дорогая и бестолковая опция(очистка уличного воздуха).Там фильтр площадью меньше спичечного коробка-чего он отфильтрует?

Просмотр профиля
Личное сообщение

Если ты понял одно дело, поймешь и восемь .

Просмотр профиля
Личное сообщение

Спасибо за поправку,сутки работал без остановки,в 6 утра маленько тормознулся.

Просмотр профиля
Личное сообщение

Как я понимаю, в этом кондее судя по характеристикам ступени такие — 0.9 кВт, 2.5 кВт, 3.1 кВт ну и где-то 1.6 кВт.

Дело в том, что я никак не могу почувствовать хотя бы одно явное изменение мощности в процессе работы, пусть и скачкообразно (тем более это проще почувствовать).

Если я поставил, допустим, температуру 23 градуса. Через какое-то время считаем, что она установилась и кондиционер, теоретически, даже при ступенчатом инверторе, должен перейти на минимум мощности — т.е. 0.9 кВт. Проверяю рукой — внешний пока блок работает. Теперь сразу ставлю вместо 23 градусов — 16, при фиксированной скорости обдува. Правильно я понимаю, что в этом случае кондиционер должен перейти на 3.1 или хотя бы 2.5 кВт , и я должен почувствовать, что воздух на выходе стал существенно холоднее? Дело в том, что я никакого изменения температуры не чувствую в этом случае. Руку держу с минуту. Или все-таки кондиционер специально не дует ледяным воздухом?(тогда зачем режимы 3.1 и номинал 2.5? Для более жаркой погоды и более высокой разницы температур — при включении и требуемой?)

Сейчас вопрос достоинства-недостатки, хороший-плохой, дорогой-дешевый уже не стоит — аппарат установлен, причем после недельного анализа именно он был выбран как оптимальный по соотношению цена-качество + инвертор (с уклоном на цену) — с учетом кучи положительных отзывов пользователей и отсутствием сугубо отрицательных (как у других моделей в этом и более низком ценовом диапазоне) + мастера советовали на этом форуме эту модельку как самое недорогое из нормального, и как достаточно надежный аппарат (ну EH2 больше, конечно — но ведь они только дизайном различаются, верно?). Про ступенчатую недоинверторность не видел постов(. Так вот, сейчас я просто хочу выяснить — он у меня работает так как и должен, или он неисправен (инвертор не работает) — поэтому и задаю вопрос абзацем выше.

Может Вы посоветуете какой-нибудь верный способ узнать — переключает он мощность или нет?

Просмотр профиля
Личное сообщение

Просмотр профиля
Личное сообщение

Потребляемую мощность от сети легко проверить с помощью амперметра или вообще безконтактными токоизмерительными клещами типа таких:

Просмотр профиля
Личное сообщение

Уважаемые shag1440 , Vadim098 , вынужден Вас огорчить, замеченные недостатки оборудования есть не более чес его штатная работа, к сожалению .

Если ты понял одно дело, поймешь и восемь .

Просмотр профиля
Личное сообщение

Просмотр профиля
Личное сообщение

честный ли у него инвертер?

хотя пуск у него плавный, если судить по амперметру.

Просмотр профиля
Личное сообщение

Как только температура поднялась больше 25*, история повторяется.

При работе инверторов на тепло история еще хуже: при выставленных 25*, на выходе из ВБ температура воздуха достигает 50*, а компрессор отключается, когда на входе — уже 28*. Я так испытывал сплиты в различных температурных режимах, результат один: большой перепад температур на входе и выходе ВБ, цикличность (включение-выключение НБ).

Вопрос: в режиме «обогрев», в НБ слышится шипящий свист, похожий на звук пробитой автошины, смоченной водой, только металлический какой-то, что это может быть?

Как переделать кондиционер с неисправным наружным блоком на работу с водой вместо фреона

Кратко напомню, как работает кондиционер. Во внутреннем блоке находится испаритель, в него через «капилляр» под давлением, создаваемым компрессором подается жидкий фреон. Давление в испарителе низкое, и фреон начинает кипеть, и испаряться с поглощением тепла. Вентилятор прогонят воздух через этот охлажденный испаритель, остывает и выбрасывается в помещение. Испарившийся фреон из испарителя по магистрали поступает во внешний блок, в компрессор, где им сжимается, при этом сильно нагреваясь. Далее фреон поступает в конденсатор, продуваемый наружным воздухом, отдает ему свое избыточное тепло, остывает, и переходит в жидкую фазу. И вновь через «капилляр» и магистраль поступает в испаритель во внутреннем блоке. И так далее по замкнутому циклу.

Ну как говорится, сказано, сделано. Через непродолжительное время на просторах Авито, в моем городе был найден кондиционер за 3000 р. с неисправным, просто раздолбанным, горевшим наружным блоком, выглядел он так.

На насос подал питание с «мозгов» внутреннего блока, предназначенное для питания компрессора наружного блока. Таким образом, планировалось, что в помещении будет поддерживаться установленная температура. Охладилось помещение до установленной температуры, «мозги» блока насос отключили, начала температура подниматься, «мозги» насос включили, и заданная температура бы поддерживалась автоматически, как в штатном режиме. Оба шланга, «подающий» и «обратный», были опущены почти до самого дна в подземную емкость, но в разные ее углы, чтобы между ними было, как можно большее расстояние. На «подающий» шланг я естественно примастырил фильтр. «Обратный» шланг конечно, можно было бы не погружать в воду, но тогда при остановке насоса вода бы полностью стекала из контура, и он завоздушивался. А при включении насоса, он бы не смог поднять воду из подземной емкости из-за воздушной пробки. Поэтому погружение «обратного» шланга в емкость полностью решило проблему завоздушивания без каких либо обратных клапанов. В дальнейшем я следил, чтобы уровень воды в подземной емкости не опускался ниже половины, Если уровень начинал приближаться к середине, я сразу же заказывал машину воды.

После того как все было собрано пришло время испытаний. Сначала пришлось, конечно, немного поизвращаться, чтобы заполнить охлаждающий контур водой. После этого кондиционер был включен, и вода с шумом начала бороться с остатками воздуха в испарителе блока, но через несколько минут посторонние звуки стихли, и от блока подуло холодным воздухом.

Теперь о том, какие результаты были достигнуты. Температура в комнате перед включением кондиционера было 32 °С., воды в подземной емкости – 9 °С, воды на выходе «сливного» шланга после 10 минут работы – 18 °С., воздуха на выходе внутреннего блока после 10 минут работы – 17°С.

По истечении 1 часа работы, я заметил, что «подающий» шланг, а длинна его была не малой, 7 м., по всей своей длине очень сильно покрылся конденсатом, вода буквально с него капала во всех местах. Это навело на мысль, что в нем происходит сильная потеря холода, и его пришлось обматывать теплоизоляционным материалом. В результате этого температура воздуха на выходе внутреннего блока уменьшилась на 2 градуса, и стала 15°С.

Ну и через два, три часа, температура в помещении снизилась да 24 °С., как и было установлено на кондиционере, вернее на том, что от него осталось, и насос стал периодически отключаться. Плюс этой системы еще в том, что мощность циркуляционного насоса составляет около 100 Вт., что значительно ниже потребляемой мощности компрессором наружного блока, которая составляет порядка 600 Вт. Так что имеем еще и экономию электроэнергии.

Надеюсь, статья была для вас интересна, и может быть ее идея для кого-нибудь окажется полезной.

Как запустить инверторный компрессор кондиционера без платы управления

Как запустить инверторный компрессор кондиционера без платы управления

Диагностика инверторного компрессора кондиционера без демонтажа НБ.

Как запустить инверторный компрессор кондиционера без платы управления

Управление внешним блоком инверторного кондиционера

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Неисправности

О прошивках

Схемы аппаратуры

Справочники

Marking (маркировка) — обозначение на электронных компонентах

Package (корпус) — вид корпуса электронного компонента

Краткие сокращения

Частые вопросы

Полезные ссылки

Как запустить инверторный компрессор кондиционера без платы управления

Диагностика инверторного компрессора кондиционера без демонтажа НБ.

Запуск компрессора от инверторного кондиционера без родной электроники

Войти

Последние посетители 0 пользователей онлайн

Главная

Активность

Важная информация

Как запустить инверторный компрессор кондиционера без платы управления

Что такое инверторный кондиционер?

Какие кондиционеры и тепловые насосы имеют инверторную технологию?

Что такое инвертор переменного тока?

Инверторный кондиционер Плюсы и минусы

Сравнение эффективности

Сравнение стоимости

Какая инверторная система лучше всего подходит для вас?

Новое строительство:

Существующий дом с воздуховодом:

Существующий дом без воздуховодов:

Большая отдельная зона без воздуховодов:

Часто задаваемые вопросы:

Что такое инверторная технология в кондиционерах?

Как запустить инверторный компрессор кондиционера без платы управления

Запуск инверторного компрессора холодильника

Рекомендованные сообщения

Создайте аккаунт или войдите в него для комментирования

Создать аккаунт

Войти

Сейчас на странице 0 пользователей

Подключение по инструкции

Как подключить без реле

Как подключить без конденсатора

Проверка правильности подключения

Как запустить инверторный компрессор кондиционера без платы управления

Как запустить инверторный компрессор кондиционера без платы управления

Диагностика инверторного компрессора кондиционера без демонтажа НБ.

История про то, почему мне пришлось месяц без холодильника жить.

Принцип работы инверторного кондиционера

Как переделать кондиционер с неисправным наружным блоком на работу с водой вместо фреона

реклама

реклама

реклама

реклама
