Распределительный вал — ключевой элемент двигателей внутреннего сгорания, управляющий процессами впуска и выпуска газов. Он синхронизирует работу клапанов, что влияет на эффективность, мощность и экономичность двигателя. Понимание устройства и назначения распределительного вала поможет лучше осознать принципы работы двигателей и проводить диагностику и обслуживание автомобильных систем. Эта статья предоставит информацию о конструкции, функциях и значении распределительного вала в современных автомобилях.
О циклах и работе ДВС
Двигатель внутреннего сгорания (ДВС) представляет собой четырехтактный механизм, в котором рабочие процессы проходят в четыре четко определенных этапа. Эти этапы строго регламентированы, и любое отклонение от установленной последовательности может привести к сбоям в работе мотора. Распределительный вал, изображенный на схеме, отвечает за своевременное открытие клапанов, что необходимо для удаления отработанных газов и впуска топливной смеси.

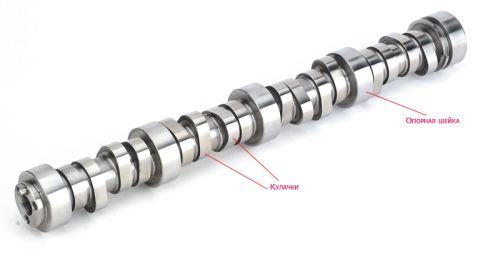

Основным компонентом распределительного вала являются кулачки. Они, через систему привода, состоящую из толкателей, коромысел, пружин и других элементов, обеспечивают открытие клапанов в нужный момент. Каждый клапан управляется отдельным кулачком: когда кулачок с выступом воздействует на толкатель, клапан поднимается, позволяя свежей смеси попасть в цилиндр или выводя продукты сгорания. Как только выступ покидает толкатель, клапан закрывается под действием пружины.
Опорная шейка распределительного вала фиксирует его в местах вращения во время работы. Все трущиеся детали подвергаются закалке высокочастотными токами и получают смазку в процессе эксплуатации.
Распределительный вал является важнейшим элементом конструкции двигателя внутреннего сгорания, и его значение сложно переоценить. Специалисты подчеркивают, что основная задача вала заключается в синхронизации работы клапанов, что обеспечивает корректный процесс впуска и выпуска газов. Это, в свою очередь, влияет на эффективность работы двигателя и его мощностные характеристики.
По мнению экспертов, конструкция распределительного вала может различаться в зависимости от типа двигателя. В современных автомобилях часто применяются системы с изменяемым фазированием газораспределения, что позволяет оптимизировать работу двигателя в различных режимах. Кроме того, специалисты акцентируют внимание на важности качественных материалов и точности изготовления вала, так как это напрямую влияет на его долговечность и надежность.
Таким образом, распределительный вал не только выполняет свою основную функцию, но и играет значимую роль в общем балансе производительности и экономичности двигателя.
Распределительный вал является ключевым элементом в конструкции двигателя внутреннего сгорания. Эксперты отмечают, что его основная функция заключается в синхронизации работы клапанов, что обеспечивает правильное поступление воздуха и топлива в цилиндры, а также выведение отработанных газов. Правильная работа распределительного вала напрямую влияет на эффективность работы двигателя, его мощность и экономичность.
Специалисты подчеркивают, что конструкция распределительного вала может варьироваться в зависимости от типа двигателя, однако его назначение остается неизменным. Современные технологии позволяют создавать валы с переменной фазой газораспределения, что значительно улучшает характеристики двигателя на различных режимах работы. Таким образом, распределительный вал не только обеспечивает надежную работу двигателя, но и способствует снижению выбросов вредных веществ в атмосферу.
О конструктивном исполнении распредвала

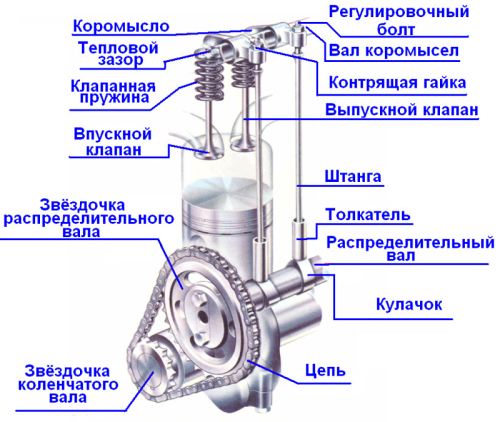

Устройство и чертеж ГРМ, в том числе и распределительного вала, приведены ниже.
Конструктивно распределительный вал может располагаться либо в блоке цилиндров, либо в головке блока силового агрегата. В зависимости от его месторасположения меняется и привод, благодаря которому передается усилие от кулачков на клапан. Привод распределительного вала связан с коленвалом. Привод может быть выполнен как с помощью цепной передачи (см. чертеж выше), так и с помощью гибкой ременной. Кроме того, могут быть иные способы передачи управляющего усилия к клапанам, но это уже определяет чертеж и документация мотора.
Какой лучше использовать привод распределительного вала, определяет устройство двигателя. В тех случаях, когда распределительный вал располагается в блоке цилиндров, (так называемое нижнее расположение), то может быть даже задействован шестеренчатый привод. Последний, правда, в последнее время не применяется из-за своей громоздкости и повышенного шума при работе. Что цепной, что ременный привод отличаются достаточной надежностью, но у каждого из них есть свои особенности эксплуатации, которые надо учитывать при обслуживании двигателя.
Его устройство может предусматривать, что распределительный вал в моторе может быть не один. Как правило, в современных многоклапанных двигателях его располагают по возможности ближе к клапанам для уменьшения на нем нагрузки. Конструкция и чертеж, например, V-образного двигателя, предусматривает как минимум два вала, тогда как в обычном рядном, как правило, один распределительный вал. Хотя для многоклапанных двигателей определяющим будет их назначение – может быть отдельно выпускной и впускной распределительные валы, т.е. они управляют работой выпускных или впускных клапанов.
| Компонент распределительного вала | Назначение | Характеристики/Особенности |
|---|---|---|
| Кулачки (или кулачковые диски) | Управление открытием и закрытием впускных и выпускных клапанов двигателя. | Форма кулачков определяет профиль подъема и опускания клапанов, влияя на характеристики двигателя (мощность, крутящий момент, экономичность). Различаются по профилю (например, радиальный, конический). |
| Подшипники (опоры) | Обеспечение вращения распределительного вала с минимальным трением. | Могут быть роликовыми, скользящими или шариковыми. Расположение подшипников влияет на жесткость вала и вибрации. |
| Шестерни (или цепь) привода | Передача вращения от коленчатого вала к распределительному валу. | Определяют синхронизацию работы распределительного и коленчатого валов. Различаются по типу (шестерни, цепь, ремень). Износ влияет на точность синхронизации. |
| Масляные каналы | Смазка подшипников и других трущихся поверхностей. | Обеспечивают подачу масла под давлением или разбрызгиванием. Засорение каналов приводит к преждевременному износу. |
| Регулировочные элементы (например, гидрокомпенсаторы) | Компенсация зазоров между кулачками и толкателями/клапанами. | Обеспечивают стабильный зазор и бесшумную работу двигателя. Различаются по типу (гидравлические, механические). |
Читайте также:
| Элемент распределительного вала | Назначение | Особенности конструкции |
|---|---|---|
| Кулачок | Открытие и закрытие клапанов | Профиль кулачка определяет фазы газораспределения |
| Опорные шейки | Обеспечение вращения вала в подшипниках | Точная обработка для минимизации трения |
| Шестерня привода | Передача вращения от коленчатого вала | Зубчатое зацепление с шестерней коленчатого вала |
| Фланец | Крепление к приводу (например, цепи или ремня) | Отверстия для болтов крепления |
| Масляные каналы | Подача масла для смазки и охлаждения | Внутренние каналы для циркуляции масла |
| Датчик положения | Определение углового положения вала | Магнитный или оптический датчик |
Интересные факты
Вот несколько увлекательных фактов о распределительном валу:
-
Синхронизация работы: Распределительный вал играет важнейшую роль в координации открытия и закрытия клапанов в двигателе. Он гарантирует точное время, когда клапаны должны открываться и закрываться, что критически важно для оптимального сгорания топлива и общей работы двигателя.
-
Разнообразие конструкций: Существует несколько типов распределительных валов, включая верхние (DOHC) и нижние (SOHC) конструкции. В верхнем расположении вала клапаны управляются напрямую, что способствует повышению производительности и эффективности, в то время как нижний вал может быть проще в производстве и обслуживании.
-
Влияние на мощность и топливную экономичность: Современные технологии, такие как системы вариативного газораспределения (например, VVT – Variable Valve Timing), позволяют изменять время открытия и закрытия клапанов в зависимости от условий работы двигателя. Это способствует улучшению как мощности, так и экономии топлива, что делает распределительный вал ключевым компонентом в современных двигателях.
О совместной работе с коленвалом
Основная функция распределительного вала — обеспечить корректное газораспределение в двигателе. Для этого необходимо синхронизировать работу распределительного и коленчатого валов: открытие и закрытие клапанов должно происходить в определенные моменты — в верхней или нижней мертвой точке поршня, а также в соответствии с опережением, указанным в технической документации.
Для синхронизации на шестернях газораспределительного механизма (ГРМ) наносят специальные метки. Совпадение этих меток гарантирует правильное положение валов. Для регулировки их положения используется особая методика.
Датчик положения распредвала
С переходом на инжекторные двигатели для этих целей начали использовать специализированный датчик положения распределительного вала. На автомобилях ВАЗ таким датчиком является датчик Холла. Его функционирование основано на изменении магнитного поля, для создания которого в конструкции датчика предусмотрен магнит. Когда распределительный вал занимает нужное положение, происходит изменение магнитного поля, и датчик фиксирует, что поршень в первом цилиндре находится в верхней мертвой точке (ВМТ), после чего передает эту информацию в контроллер. В соответствии с полученными данными контроллер управляет впрыском топлива и его сгоранием, следуя установленному порядку работы цилиндров двигателя, указанному в чертежах или документации.
Техническое обслуживание распредвала
При выполнении работ с распределительным валом важно проверить состояние приводных ремней или цепей. Сбой в механизме газораспределения, управляемом распредвалом, может привести к повреждениям клапанов и поршней.
Неисправность или неправильная работа двигателя иногда связана с датчиком положения. Это может проявляться в снижении динамики автомобиля, увеличении расхода топлива и загорании индикатора неисправности на приборной панели. Для диагностики используется мультиметр, чтобы определить, является ли виновником датчик или что-то другое. Часто проблема кроется не в датчике, а в его проводке. Если диагностика показывает неисправность датчика, его нужно заменить.
Причины выхода из строя датчика могут включать:
- поломку зубчатого диска датчика импульсов;
- смещение датчика из-за ненадежного крепления;
- короткое замыкание в его схеме;
- воздействие высоких температур из-за перегрева двигателя.
Тщательная диагностика поможет избежать поломки нового датчика, установленного вместо старого.
-
Читайте также:
Распределительный вал обеспечивает корректное газораспределение и отвечает за эффективную работу двигателя. Регулярное обслуживание и контроль его состояния помогут экономично эксплуатировать автомобиль.
Влияние распределительного вала на характеристики двигателя
Распределительный вал является одним из основных элементов двигателя внутреннего сгорания, и его влияние на характеристики работы двигателя трудно переоценить. Он отвечает за синхронизацию открытия и закрытия клапанов, что напрямую затрагивает процессы впуска и выпуска газов, а также общую эффективность функционирования двигателя.
Одним из ключевых факторов, на который оказывает влияние распределительный вал, является наполнение цилиндров. Корректная настройка времени открытия и закрытия клапанов обеспечивает оптимальный поток воздуха и топлива в цилиндры, что, в свою очередь, способствует более полному сгоранию и увеличивает мощность двигателя. Неправильная настройка распределительного вала может привести к недостаточному наполнению цилиндров, что негативно отразится на динамических характеристиках автомобиля.
Кроме того, распределительный вал оказывает влияние на крутящий момент двигателя. Разные профили кулачков распределительного вала могут изменять характеристики крутящего момента на различных оборотах. Например, валы с более агрессивным профилем могут обеспечить высокий крутящий момент на высоких оборотах, что делает двигатель более мощным, но может ухудшить его работу на низких оборотах. Поэтому выбор распределительного вала должен учитывать назначение двигателя и условия его эксплуатации.
Также стоит обратить внимание на то, что распределительный вал влияет на экономичность работы двигателя. Оптимизированные параметры распределительного вала могут способствовать снижению расхода топлива благодаря более эффективному сгоранию и уменьшению потерь на трение. Это особенно актуально для современных двигателей, где требования к экономичности и экологии становятся все более строгими.
Не менее важным аспектом является влияние распределительного вала на выбросы вредных веществ. Правильная работа клапанов, обеспечиваемая распределительным валом, способствует более полному сгоранию топлива, что снижает уровень выбросов углеводородов и оксидов азота. Это особенно актуально в условиях ужесточения экологических норм и стандартов.
В заключение, распределительный вал играет ключевую роль в формировании характеристик двигателя. Его влияние на мощность, крутящий момент, экономичность и уровень выбросов делает его важным элементом, который необходимо учитывать при проектировании и настройке двигателей. Правильный выбор и настройка распределительного вала могут значительно улучшить эксплуатационные характеристики автомобиля, что делает его важным объектом для изучения и оптимизации в области автомобильной инженерии.
Типы распределительных валов и их особенности
1. Обычные распределительные валы
Обычные распределительные валы, также известные как вал с фиксированным временем открытия, представляют собой наиболее распространенный тип распределительных валов, используемых в современных двигателях внутреннего сгорания. Они имеют фиксированное время открытия и закрытия клапанов, что обеспечивает стабильную работу двигателя на определенных оборотах. Эти валы обычно изготавливаются из стали или чугуна и могут иметь различные профили, которые влияют на характеристики двигателя.
2. Валы с изменяемым временем открытия
Валы с изменяемым временем открытия (VVT – Variable Valve Timing) представляют собой более сложные конструкции, которые позволяют изменять угол опережения открытия и закрытия клапанов в зависимости от оборотов двигателя и нагрузки. Это достигается с помощью различных механизмов, таких как гидравлические или механические системы. Основное преимущество таких валов заключается в улучшении динамических характеристик двигателя, повышении его мощности и снижении расхода топлива.
-
Читайте также:
3. Двойные распределительные валы (DOHC)
Двойные распределительные валы (DOHC – Double Overhead Camshaft) имеют два вала на каждую головку блока цилиндров: один для впускных клапанов и другой для выпускных. Это позволяет более точно контролировать открытие и закрытие клапанов, что улучшает наполнение цилиндров и, как следствие, повышает мощность двигателя. DOHC конструкции часто используются в спортивных и высокопроизводительных автомобилях, так как они обеспечивают более высокие обороты и лучшую отзывчивость.
4. Одинарные распределительные валы (SOHC)
Одинарные распределительные валы (SOHC – Single Overhead Camshaft) имеют один вал на головку блока цилиндров, который управляет как впускными, так и выпускными клапанами. Хотя SOHC конструкции проще и дешевле в производстве, они могут ограничивать максимальные обороты двигателя и его мощность по сравнению с DOHC. Тем не менее, такие валы все еще широко используются в большинстве легковых автомобилей, так как они обеспечивают достаточную производительность для повседневного использования.
5. Специальные распределительные валы
Существуют также специальные распределительные валы, разработанные для конкретных приложений, таких как двигатели с турбонаддувом или двигатели, работающие на альтернативных видах топлива. Эти валы могут иметь уникальные профили и конструкции, которые оптимизируют работу двигателя в специфических условиях. Например, валы для турбированных двигателей могут быть настроены на более раннее открытие впускных клапанов для улучшения отклика на газ.
6. Заключение
Каждый тип распределительного вала имеет свои особенности и предназначение, что позволяет производителям двигателей адаптировать конструкции под конкретные требования и условия эксплуатации. Выбор типа распределительного вала может существенно повлиять на характеристики двигателя, его мощность, экономичность и надежность, что делает этот элемент ключевым в проектировании современных двигателей.
Вопрос-ответ
Как устроен распредвал?
Конструктивно распределительный вал выполнен в виде металлического стержня, связанного с коленвалом с помощью цепной или ременной передачи. Изготавливается методом литья, ковки или имеет вид трубы. Вращение передается с помощью звездочки или шкива.
Как работает распределительный вал?
Как работает распределительный вал? Конструктивно распредвал располагается в развале блока цилиндров. Зубчатая или цепная передача коленвала приводит в действие распредвал. Когда распределительный вал вращается, кулачки оказывают воздействие на работу клапанов.
Как ведет себя машина, если неисправен датчик распредвала?
Если неисправности ДПРВ начинаются на ходу, автомобиль может начать дергать, в то время как мощность двигателя заметно упадет. Пропуски зажигания, затрудненный запуск, захлебывание двигателя и плохая динамика — все это схоже с другими датчиками, но стоит взять во внимание данные симптомы неисправности ДПРВ.
Зачем нужен распредвал?
Распределительный вал играет важнейшую роль в управлении фазами впускных и выпускных клапанов двигателя. Неисправность распределительного вала негативно сказывается на производительности автомобиля, а отсутствие контроля может привести к серьёзному повреждению двигателя.
Советы
СОВЕТ №1
Изучите основные функции распределительного вала, чтобы лучше понимать его роль в работе двигателя. Он отвечает за открытие и закрытие клапанов, что критически важно для эффективного процесса сгорания и работы двигателя в целом.
СОВЕТ №2
Регулярно проверяйте состояние распределительного вала и связанных с ним компонентов, таких как цепь или ремень ГРМ. Это поможет избежать серьезных поломок и продлить срок службы двигателя.
СОВЕТ №3
Обратите внимание на тип распределительного вала, используемого в вашем автомобиле. Разные типы (например, DOHC или SOHC) имеют свои особенности и преимущества, которые могут влиять на производительность и экономичность двигателя.
СОВЕТ №4
При замене распределительного вала или его компонентов, используйте только качественные запчасти. Это обеспечит надежную работу двигателя и предотвратит возможные проблемы в будущем.
