Газораспределительный механизм (ГРМ) — ключевой элемент двигателя внутреннего сгорания, обеспечивающий синхронизацию работы клапанов и поршней. Его правильная работа влияет на эффективность, мощность и экономичность двигателя. В статье рассмотрим схему ГРМ, основные компоненты и их назначение, а также важность регулярного обслуживания и диагностики для предотвращения поломок и продления срока службы автомобиля.
Устройство ГРМ
Четырехтактный двигатель внутреннего сгорания является наиболее распространенным типом силового агрегата в автомобильной промышленности. Его название связано с четырьмя фазами, необходимыми для завершения рабочего цикла, что соответствует повороту коленчатого вала на 720 градусов.
Цикл включает в себя важные этапы: впрыск топлива или топливно-воздушной смеси, сжатие поршнем, рабочий ход и выпуск отработанных газов. В идеальном варианте работы двигателя эти фазы происходят последовательно, что обеспечивает максимальную мощность, крутящий момент и обороты.
Однако на практике ситуация может отличаться. В данной статье мы подробно рассмотрим устройство газораспределительного механизма, который отвечает за впрыск топлива и удаление выхлопных газов, а также его схему и принцип функционирования.
Газораспределительный механизм (ГРМ) является важнейшим компонентом двигателя внутреннего сгорания, обеспечивая синхронизацию работы клапанов и поршней. Эксперты подчеркивают, что корректная работа ГРМ имеет решающее значение для эффективной работы двигателя и его производительности. Он состоит из нескольких элементов, включая распределительный вал, цепь или ремень, а также клапаны. В зависимости от конструкции двигателя, ГРМ может располагаться как в верхней, так и в нижней части.
Специалисты акцентируют внимание на том, что регулярное обслуживание и замена ремня или цепи ГРМ могут предотвратить серьезные поломки и дорогостоящий ремонт. Неправильная настройка или износ этих компонентов может привести к несоответствию фаз газораспределения, что негативно сказывается на мощности и экономичности двигателя. Таким образом, забота о газораспределительном механизме является залогом надежной работы автомобиля и его долговечности.
Эксперты в области автомобильной техники подчеркивают важность газораспределительного механизма (ГРМ) для эффективной работы двигателя. ГРМ отвечает за синхронизацию открытия и закрытия клапанов, что критически влияет на процесс впуска и выпуска газов. Правильная работа механизма обеспечивает оптимальное сгорание топливной смеси, что, в свою очередь, способствует повышению мощности и экономичности двигателя. Специалисты отмечают, что неисправности в ГРМ могут привести к серьезным повреждениям, включая загиб клапанов и разрушение поршней. Поэтому регулярная диагностика и замена компонентов ГРМ являются необходимыми мерами для поддержания надежности и долговечности автомобиля. Важно также учитывать, что современные технологии, такие как вариаторные механизмы, позволяют улучшить характеристики ГРМ, обеспечивая более точное управление процессами в двигателе.
Общая схема и взаимодействие частей
Своевременное открытие впускных и выхлопных клапанов в цилиндрах двигателя внутреннего сгорания обеспечивается работой газораспределительного механизма или ГРМ.

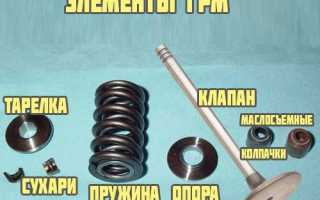

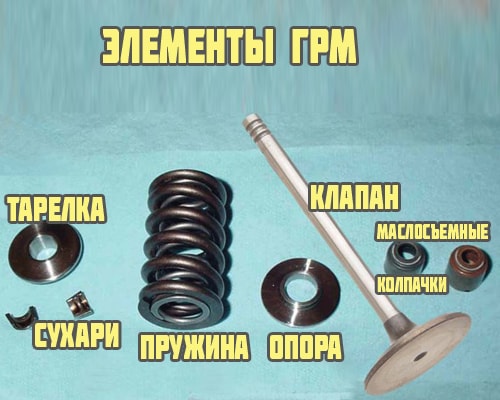

Данное устройство состоит из распределительного вала с кулачками, необходимого количества коромысел или толкателей клапанов, пружин и собственно клапанов. Шестерня распредвала, ремень или цепь, используемые для передачи вращения от коленвала, и механизм натяжения цепи так же являются частью ГРМ.
- Фаза впрыска топлива. Поршень начинает движение от верхней мертвой точки к нижней. Открывается клапан подачи горючего, и топливно-воздушная смесь заполняет разреженное пространство цилиндра. Отмерив необходимую дозу ТВС, клапан закрывается. Коленчатый вал повернулся на 180 градусов от начального положения.
- Фаза сжатия. Достигнув нижней мертвой точки, поршень меняет направление движения к ВМТ, осуществляя сжатие топливно-воздушной смеси. При достижении верхней мертвой точки фаза сжатия рабочего тела оканчивается. Коленчатый вал совершил поворот на 360 градусов.
- Фаза рабочего хода. В момент нахождения поршня в ВМТ и достижения максимальной расчетной степени сжатия, происходит воспламенение топливно-воздушной смеси. Под действием стремительно расширяющихся газов поршень движется к нижней мертвой точке, совершая рабочий ход. При достижении НМТ третья фаза работы четырехтактного двигателя внутреннего сгорания считается оконченной. Коленчатый вал совершил поворот 540 градусов.
- Фаза удаления отработанных газов. Под действием коленчатого вала поршень начинает движение к верхней мертвой точке, вытесняя из объема цилиндра продукты сгорания топливно-воздушной смеси через открывшийся выхлопной клапан. По достижении поршнем ВМТ, фаза выхлопа считается завершенной, коленчатый вал совершил оборот на 720 градусов.
Для достижения такой точности по времени открытия впускных и выхлопных клапанов, газораспределительный механизм синхронизирован с оборотами коленчатого вала двигателя. Ремень или цепь передает вращение распределительному валу, кулачки которого, нажимая на коромысла, открывают поочередно впускные и выпускные клапаны ГРМ.
Читайте также:
| Компонент ГРМ | Назначение | Тип привода |
|---|---|---|
| Распределительный вал (РВ) | Управление открытием и закрытием впускных и выпускных клапанов | Ременный, цепной, шестеренчатый |
| Кулачки распределительного вала | Обеспечивают механическое воздействие на толкатели или коромысла | |
| Толкатели/коромысла | Передача усилия от кулачков РВ на клапаны | Гидравлические, механические, роликовые |
| Клапаны впускные | Впуск топливно-воздушной смеси в цилиндр | |
| Клапаны выпускные | Выпуск отработавших газов из цилиндра | |
| Ремень/цепь/шестерни ГРМ | Синхронизация вращения коленчатого и распределительного валов | |
| Натяжитель ремня/цепи | Поддержание необходимого натяжения ремня/цепи | Автоматический, ручной |
| Датчик положения распределительного вала (ДПРВ) | Контроль положения РВ для системы управления двигателем | |
| Масляный насос (для гидравлических толкателей) | Обеспечение гидравлических толкателей маслом под давлением |
| Элемент ГРМ | Назначение | Принцип работы |
|---|---|---|
| Распределительный вал | Открытие и закрытие впускных и выпускных клапанов | Вращается синхронно с коленчатым валом, кулачки нажимают на толкатели клапанов |
| Клапаны (впускные/выпускные) | Регулирование подачи топливовоздушной смеси и отвода отработавших газов | Открываются и закрываются под действием распредвала, обеспечивая газообмен |
| Толкатели (гидрокомпенсаторы/механические) | Передача усилия от кулачков распредвала к клапанам | Гидрокомпенсаторы автоматически регулируют зазор, механические требуют ручной регулировки |
| Коромысла | Передача усилия от толкателей к клапанам (в некоторых конструкциях) | Поворачиваются на оси, нажимая на стержни клапанов |
| Штанги толкателей | Передача усилия от толкателей к коромыслам (в некоторых конструкциях) | Длинные стержни, соединяющие толкатели и коромысла |
| Привод ГРМ (цепь/ремень) | Синхронизация вращения коленчатого и распределительного валов | Цепь или ремень соединяет звездочки/шкивы валов, обеспечивая точное совпадение фаз |
| Натяжитель привода ГРМ | Поддержание необходимого натяжения цепи/ремня | Компенсирует износ и температурные расширения, предотвращая проскальзывание |
| Успокоитель цепи (для цепного привода) | Предотвращение колебаний и шума цепи | Направляющая, удерживающая цепь в нужном положении |
| Звездочки/Шкивы | Передача вращения от коленчатого вала к распределительному валу | Зубчатые колеса или шкивы, на которые надет привод ГРМ |
| Фазовращатель (VVT) | Изменение фаз газораспределения | Поворачивает распредвал относительно привода, оптимизируя работу двигателя |
Интересные факты
Вот несколько увлекательных фактов о газораспределительном механизме (ГРМ) автомобилей:
-
Синхронизация работы: Газораспределительный механизм играет ключевую роль в синхронизации открытия и закрытия клапанов с движением поршней в цилиндрах. Это крайне важно для обеспечения корректного процесса сгорания смеси топлива и воздуха, что, в свою очередь, непосредственно сказывается на мощности и эффективности работы двигателя. В современных автомобилях часто применяются системы VVT (изменяемый момент открытия клапанов), которые позволяют регулировать время открытия клапанов для оптимизации работы двигателя в различных режимах.
-
Типы ГРМ: Существует несколько разновидностей газораспределительных механизмов, включая цепные, ременные и шестеренчатые. Ременные ГРМ чаще всего встречаются в легковых автомобилях благодаря своей доступной стоимости и простоте замены. Однако цепные механизмы отличаются большей долговечностью и требуют меньшего обслуживания, что делает их предпочтительными для высокопроизводительных и спортивных автомобилей.
-
Роль в экологии: Эффективная работа ГРМ также оказывает влияние на уровень выбросов вредных веществ. Современные технологии, такие как системы изменения фаз газораспределения, способствуют снижению выбросов CO2 и других загрязняющих веществ, что делает автомобили более экологически безопасными. Это особенно важно в условиях ужесточения экологических норм и стандартов по всему миру.
Классификация ГРМ
Нижнеклапанные двигатели

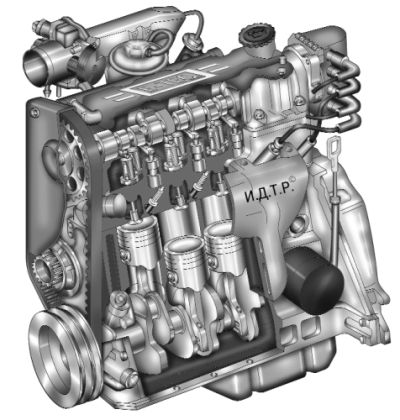

Газораспределительный механизм двигателей внутреннего сгорания прошел значительный путь развития с начала 1900-х годов до настоящего времени.
Двигатели с нижним расположением клапанов и распределительным валом, интегрированным в блок цилиндров, были широко распространены до середины XX века. Конструкция, в которой впускные и выпускные клапаны располагались в ряд с тарелками вверх, обеспечивала простоту производства и низкий уровень шума. Однако у такой схемы имелись и недостатки: сложный маршрут для топливно-воздушной смеси, неоптимальные условия для заполнения цилиндров, что в итоге приводило к снижению мощности двигателя.
Газораспределительный механизм подобного типа использовался до 90-х годов XX века в грузовых автомобилях. Ярким примером является модель ГАЗ 52, производство которой завершилось в 1991 году.
Смешанное расположение клапанов
Увеличение мощности двигателей внутреннего сгорания привело к разработке мотора с комбинированным расположением клапанов. В этом варианте впускные клапаны находятся в головке блока цилиндров, а выпускные — в самом блоке, как в традиционных «нижнеклапанных» двигателях.
Двигатель оснащен единственным распределительным валом, установленным в блоке цилиндров. Впускные клапаны, отвечающие за подачу топливно-воздушной смеси, управляются штангами-толкателями, передающими усилие от распредвала, а выпускные клапаны работают с использованием стандартных коромысел.
Такая конструкция позволяет достичь более низкой температуры термодинамического цикла, что способствует повышению мощности по сравнению с традиционными нижнеклапанными двигателями.
Верхнеклапанные двигатели
Газораспределительный механизм, в котором клапаны впуска и выпуска расположены в головке блока цилиндров, а распредвал находится в самом блоке, был разработан Дэвидом Бьюиком в начале двадцатого века. Управление клапанами осуществляется с помощью штанг-толкателей, которые воздействуют на коромысла.
-
Читайте также:
Такая компоновка отличается высокой надежностью благодаря передаче вращения от коленчатого вала к распределительному валу с использованием шестерни. Изношенный зубчатый ремень может порваться, что приведет к серьезным повреждениям клапанного механизма ГРМ, в то время как изношенная передаточная шестерня лишь немного изменит фазы газораспределения, что опытный водитель сможет заметить по изменению работы двигателя.
Недостатком данной конструкции является ее инерционность, что ограничивает обороты двигателя, а значит, и крутящий момент, а также степень форсирования. Применение более двух клапанов на цилиндр усложняет газораспределительный механизм и увеличивает размеры двигателя. Четырехклапанные двигатели с такой компоновкой используются в грузовых автомобилях КамАЗ и дизельных тепловозах.
Газораспределительный механизм автомобиля «Волга» двадцать первой модели был выполнен именно по верхнеклапанной схеме.
- Двигатели, в которых распредвал и клапаны газораспределительного механизма находятся в головке блока цилиндров, обозначаются аббревиатурой SOHC. Принцип работы и конструкция механизма управления клапанами ГРМ варьируются. Существует несколько схем открытия клапанов с использованием коромысел, рычагов и толкателей. Наибольшее распространение такие двигатели получили с середины 60-х до конца 80-х годов двадцатого века. В настоящее время они устанавливаются на недорогие легковые автомобили.
- Двигатели, газораспределительный механизм которых включает два распредвала, обозначаются аббревиатурой DOHC. При наличии двух клапанов на цилиндр каждый распредвал управляет своим рядом клапанов. Эта конструкция ГРМ позволяет снизить инерцию коленчатого вала, что значительно увеличивает обороты и мощность двигателя. Принцип работы двигателей с четырьмя и более клапанами на цилиндр аналогичен описанному выше. Такие силовые агрегаты обладают большей мощностью по сравнению с двухклапанными аналогами и устанавливаются на большинство современных автомобилей.
В двигателях с таким типом газораспределительного механизма важную роль играет система привода распредвалов. В качестве передающего элемента используется цепь, находящаяся в герметично закрытом объеме и смазываемая маслом, или зубчатый ремень, расположенный снаружи двигателя.
Неисправность привода ГРМ часто приводит к серьезным последствиям. Оборвавшийся ремень, изношенный в процессе эксплуатации, вызывает мгновенную остановку распределительного вала, в результате чего некоторые клапаны остаются открытыми. Удар поршня по выступающей тарелке может нанести значительные повреждения головке блока цилиндров. В особенно тяжелых случаях ремонт становится невозможным, и требуется замена этого элемента двигателя.
Устройство десмодромного газораспределительного механизма
Для двигателей с пружинами закрытия клапанов существует ограничение на максимальные обороты — 9000 об/мин. При превышении этой отметки пружины не обеспечивают необходимую скорость срабатывания, что приводит к повреждению двигателя.
Десмодромный газораспределительный механизм использует два распределительных вала: один для открытия, другой для закрытия клапанов. В таких двигателях нет ограничений по максимальным оборотам, так как скорость срабатывания механизма зависит от вращения коленвала.
Разработка газораспределительного механизма с изменяемыми фазами стала возможна благодаря внедрению бортовых компьютеров и электронных управляющих систем. Система электромагнитных клапанов адаптирует режим работы по командам микропроцессора, позволяя извлекать из двигателя мощность, близкую к расчетной, при минимальном расходе топлива.
-
Читайте также:

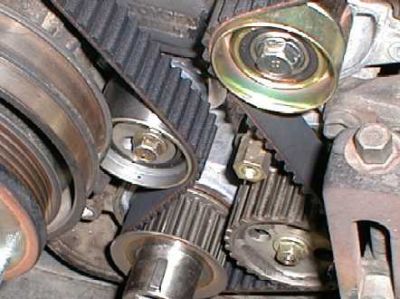

Замена ремня ГРМ своими руками
При снятии изношенного ремня и установке нового, существует риск изменения положения коленчатого и распределительного валов. Это может привести к смещению фаз газораспределения, что, в свою очередь, вызовет сбои в работе двигателя и даже его поломку. Метки на шестернях приводного механизма предназначены для визуального контроля правильности настройки ГРМ.
После удаления старого ремня необходимо совместить метки шестерней коленчатого и распределительного валов с прорезями в кожухе приводного механизма. Эта процедура позволяет установить условный «нулевой» уровень, с которого начнется работа двигателя. Затем аккуратно устанавливаем новый ремень, стараясь не сместить метки на шестернях.
Следующий этап – проверка и регулировка натяжного ролика. Этот элемент отвечает за удержание ремня на шестернях приводного механизма. Чтобы убедиться в правильности его настройки, попробуйте повернуть натянутый ремень пальцами. Если он поворачивается на девяносто градусов, значит, натяжной механизм настроен корректно. Если угол поворота меньше 90 градусов, ремень слишком натянут, а если больше – недостаточно натянут.
Важно помнить, что при установке ремня ГРМ не следует касаться его промасленными руками, так как это может привести к его проскальзыванию на шестернях приводного механизма.
При покупке ремня на придорожной АЗС обязательно проверьте его состояние. Даже новый ремень может треснуть и стать непригодным для использования, если он хранился в ненадлежащих условиях.
Видео, иллюстрирующее работу ГРМ
Проблемы и неисправности ГРМ
Газораспределительный механизм (ГРМ) представляет собой одну из основных систем двигателя внутреннего сгорания, отвечающую за синхронизацию работы клапанов и поршней. Однако, как и любая другая механическая система, ГРМ может сталкиваться с различными проблемами и неисправностями, которые способны существенно повлиять на функционирование двигателя и его эффективность.
Одной из наиболее распространенных проблем является износ или повреждение ремня или цепи ГРМ. Ремень, изготовленный из резины, со временем теряет свои характеристики, что может привести к его разрыву. Цепь ГРМ, хотя и отличается большей прочностью, также может растягиваться, что нарушает синхронизацию работы клапанов и поршней. В случае разрыва ремня или растяжения цепи может произойти столкновение клапанов с поршнями, что приведет к серьезным повреждениям двигателя.
Еще одной распространенной неисправностью является неправильная установка ГРМ. Если ремень или цепь были установлены с ошибками, это может вызвать неправильную синхронизацию работы клапанов и поршней, что также может привести к их столкновению. Поэтому крайне важно следовать рекомендациям производителя при установке и замене ГРМ.
Кроме того, недостаточное натяжение ремня или цепи может привести к их проскальзыванию, что также нарушает синхронизацию работы двигателя. Регулярная проверка натяжения ГРМ является важной частью технического обслуживания автомобиля.
К другим проблемам можно отнести износ подшипников распределительного вала, что может вызвать повышенный шум и вибрации в работе двигателя. Также возможны утечки масла из-за износа сальников и прокладок, что может привести к недостатку смазки и перегреву двигателя.
В заключение, регулярное техническое обслуживание и внимательное отношение к состоянию газораспределительного механизма являются ключевыми факторами для предотвращения серьезных неисправностей. Рекомендуется следить за состоянием ремня или цепи ГРМ, а также проводить их замену в соответствии с рекомендациями производителя, чтобы обеспечить надежную и долговечную работу двигателя.
Современные технологии в ГРМ
Современные технологии в газораспределительном механизме (ГРМ) автомобилей значительно изменили подход к проектированию и производству этих систем. В последние десятилетия наблюдается тенденция к внедрению инновационных решений, которые повышают эффективность работы двигателя, снижают выбросы вредных веществ и улучшают экономичность топлива.
Одним из ключевых направлений является использование систем изменения фаз газораспределения, таких как VVT (Variable Valve Timing). Эти системы позволяют изменять угол открытия и закрытия клапанов в зависимости от режима работы двигателя, что способствует оптимизации его характеристик на разных оборотах. Например, в режиме низких оборотов клапаны могут открываться раньше, что улучшает наполнение цилиндров, а на высоких оборотах — задержка открытия клапанов позволяет увеличить мощность.
Другим важным аспектом является применение электронных систем управления ГРМ. Современные автомобили оснащены датчиками, которые отслеживают параметры работы двигателя, такие как температура, давление и скорость вращения коленчатого вала. На основе этих данных электронный блок управления (ЭБУ) может точно регулировать работу ГРМ, что позволяет добиться максимальной производительности и минимальных выбросов.
Также стоит отметить использование материалов с улучшенными характеристиками. Например, в производстве компонентов ГРМ все чаще применяются легкие и прочные сплавы, что снижает общий вес системы и, как следствие, улучшает динамические характеристики автомобиля. Кроме того, современные технологии обработки деталей позволяют добиться высокой точности и долговечности, что снижает вероятность поломок и необходимости в частом обслуживании.
Не менее важным является развитие гидравлических систем натяжения цепей и ремней ГРМ. Современные натяжители работают на основе гидравлического давления, что обеспечивает более стабильное натяжение и уменьшает шум при работе двигателя. Это также способствует увеличению срока службы компонентов ГРМ и снижению необходимости в их замене.
В заключение, современные технологии в газораспределительном механизме автомобилей направлены на повышение эффективности, надежности и экологичности работы двигателей. Инновационные решения, такие как системы изменения фаз газораспределения, электронные управления и новые материалы, делают ГРМ более совершенными и адаптированными к требованиям современного автопрома.
