Как работает крышка расширительного бачка

КРЫШКА РАСШИРИТЕЛЬНОГО БАЧКА: КАК УСТРОЕНА, ЗАЧЕМ НУЖНА И КАК ПРОВЕРИТЬ

kryshka rashyritelnogo bachkaВодители знают, что в расширительном бачке автомобиля хранится охлаждающая жидкость, без которой двигатель долго не проработает. Сверху на расширительном бачке находится горлышко, через которое антифриз заливается. Чтобы он не выливался при движении автомобиля, горлышко закрывается крышкой. Может показаться, что ее устройство и задачи довольно простые, но это не совсем так. Крышка расширительного бачка крайне важный элемент мотора, за которым нужно следить, чтобы не вышли из строя дорогостоящие компоненты двигателя.

kryshka rashyritelnogo bachkaРабота двигателя сопровождается нагреванием, что вполне естественно, учитывая какие процессы в нем происходят. С нагревом агрегатов мотора нагревается и охлаждающая жидкость, которая забирает часть тепла. Увеличение температуры жидкости сопровождается ее расширением и повышением давления. Соответственно, чем сильнее разогревается мотор, тем большее давление возникает в системе охлаждения, где находится антифриз или тосол. Чтобы при повышении давления не случился разрыв патрубков, радиатора, трубок и других элементов системы охлаждения, необходима крышка расширительного бачка, которая выполняет не только запирающие функции, но и выступает в качестве клапана.

Прогретый двигатель работает при различных температурах. Для некоторых автомобилей нормальным показателем является 95-100 градусов по Цельсию, для других значение доходит до 125-130 градусов, и эти показатели тоже не являются предельными. При таких температурах охлаждающая жидкость расширяется примерно на 20-30%, соответственно, возникает серьезное избыточное давление. Принято считать, что нормальное давление в охлаждающей системе автомобиля находится на уровне в 1,1-1,5 атмосфер, и при его превышении могут начаться проблемы. Также возникают неприятные ситуации и при пониженном давлении автомобиля, которые проявляются созданием вакуума внутри системы и сжатием патрубков, шлангов и других элементов.

Грамотно работающая крышка расширительного бачка исключает вероятность создания высокого и низкого давления в системе, за счет чего оно остается на необходимом уровне.

КАК УСТРОЕНА И РАБОТАЕТ КРЫШКА РАСШИРИТЕЛЬНОГО БАЧКА

proverit-kryshku-rasshiritelnogo-bachkaПоскольку главными задачами крышки является создание необходимого давления в системе и удержание в ней охлаждающей жидкости, она должна плотно прилегать к граням бачка, на которые накручивается.

Внутри непосредственной крышки встроен клапан, регулирующий давление. Он погружается в расширительный бачок и выполняет задачу по стравливанию или нагнетанию давления, в зависимости от необходимости.

Обратите внимание: В современных иномарках за функции стравливания и нагнетания давления отвечает один физический клапан, тогда как на старых российских автомобилях стоят два клапана, каждый из которых справляется со своей задачей.

До тех пор пока давление в системе охлаждения находится в пределах нормы, клапана на крышке расширительного бачка не работают. Как только давление выходит за предельные значения, они выполняют ту или иную функцию.

ПРИЗНАКИ НЕИСПРАВНОСТИ КРЫШКИ РАСШИРИТЕЛЬНОГО БАЧКА

kryshka rashyritelnogo bachka

Выявить неисправность крышки расширительного бачка довольно трудно, при этом из-за проблем в работе клапана могут случиться серьезные неисправности с агрегатами двигателя. Можно выделить следующие основные симптомы неисправности:

КАК ПРОВЕРИТЬ КРЫШКУ РАСШИРИТЕЛЬНОГО БАЧКА

Проверка крышки расширительного бачка – достаточно сложная процедура, учитывая, что ее работа напрямую зависит от давления, которое создать не так просто. В сервисных центрах имеются насосы давления, способные нагнетать необходимое количество атмосфер, после чего проверять срабатывает клапан или нет.

Что касается самостоятельной проверки крышки расширительного бачка, она менее точная в плане результатов, но позволяет обнаружить неисправность в большинстве случаев. Проводится проверка крышки следующим образом:

Крышка расширительного бачка — назначение, поломки

От целостности крышки расширительного бачка зависит работоспособность всей системы. Многие автомобилисты привыкли проверять элемент на предмет разгерметизации при помощи рта, но лучше не ставить эксперименты над своим здоровьем. Как известно, расширительный бачок необходим для хранения охлаждающей жидкости, без которой двигатель не может полноценно работать. Именно на этом бачке находится специальная крышка. Среди специалистов она называется клапанной крышкой. Несмотря на то, что устройство кажется простым, на него возлагается большая ответственность и нагрузка.

Один клапан крышки необходим для того, чтобы сбрасывать избыточное давление, другой служит для его нагнетания

От целостности крышки расширительного бачка зависит работоспособность всей системы охлаждения мотора. Во время работы двигатель нагревается до высокой температуры. Охлаждающая жидкость занимается тем, что забирает часть тепла на себя для предотвращения перегрева двигателя. В тот момент, когда охлаждающая жидкость нагревается, она увеличивается в объеме. Вместе с этим возрастает давление в системе. Чем горячее силовой агрегат, тем выше давление в системе охлаждения. Чтобы избежать разрыва патрубков и бачка, а также радиатора и прочих элементов, используется клапанная крышка. Поэтому важно не только правильно закручивать ее, но и периодически проверять на целостность. По нескольким признакам можно определить, что элемент нуждается в ремонте или замене на новый.

Если крышка исправна, двигатель будет работать в обычном режиме. Если же в крышке есть дефекты, последствия могут оказаться губительными для мотора.

Признаки неисправности. Перед тем как менять крышку или покупать новую, нужно убедиться в том, что старая вышла из строя и не может выполнять свои функции. Как правило, самыми первыми признаками являются следующие: 1) из-под капота идет густой дым белого цвета; 2) двигатель перегревается, но печка холодная; 3) сорвало хомуты; 4) разорвало трубки система охлаждения; 5) нарушилась герметичность генератора; 6) нарушилась циркуляция антифриза.

Если имеются видимые повреждения, значит крышка нуждается в замене

Проверка. Проводить диагностику элемента лучше всего в сервисе. Специалисты для этих целей используют насосы, чтобы создавать оптимальное давление. Проверить крышку бачка можно и самостоятельно. Первым делом нужно заглушить мотор и дать ему остыть, а потом снять крышку с бачка. Первое правило — изучить состояние визуально. Если имеются видимые повреждения, значит она нуждается в замене. Отсутствие видимых повреждений не говорит о целостности элемента. Поэтому нужно закрутить крышку, завести мотор и подождать, пока он дойдет до рабочей температуры. После этого нужно встать возле бачка и прислушаться к посторонним звукам. Если есть шипение, это говорит о том, что клапан удерживает избыточное давление. Если шипения нет, нужно проверить систему на нагнетание. Для этого следует прощупать патрубки. Если они сжаты или вдавлены, значит клапан не работает.

Итог. Крышка расширительного бачка ответственна за давление в системе охлаждения двигателя. При неисправности этого элемента можно столкнуться с проблемами при работе двигателя.

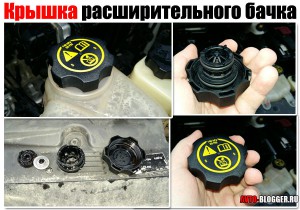

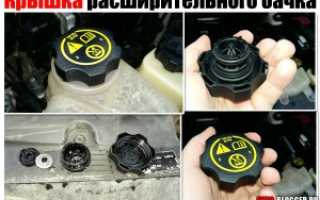

Крышка расширительного бачка. Как работает, основные принципы

Если честно никто из нас не придает никакого серьезного значения этому устройству. Ну крышка – что с нее взять — она годна только для того чтобы не выплескивалась охлаждающая жидкость наружу! Так думают процентов 90 автомобилистов. Хотя это в корне не верно, если эта «пробка» на расширительном бачке вашего автомобиля выйдет из строя, как минимум охлаждающая жидкость будет постоянно выплескиваться, а как максимум это может спровоцировать ряд неприятных поломок. Так что нужно знать – как работает и основные принципы ее устройства. Как вы догадались, сегодня буду про это рассказывать …

СОДЕРЖАНИЕ СТАТЬИ

Для начала небольшое определение

Крышка бачка – это запирающий элемент, который имеет в своем строении два клапана, высокого и низкого давления. Этот элемент уберегает систему охлаждения (СО) автомобиля от повреждений, а также нормализирует работу.

По сути, крышкой или пробкой назвать – язык не поворачивается, я бы сказал так – это датчик регулировки давления, только с пробкой сверху!

Задача крышки бачка

Как известно при прогреве двигателя, нагревается и охлаждающая жидкость – она расширяется. Соответственно при этом создается повышенное давление, которое больше атмосферного, это закономерно. Нужно отметить что несильно повышенное давление в СО, это и не плохо, и не хорошо, двигателю по большому счету – все равно! Главное чтобы его хватало для функционирования системы. Также она должна быть герметичной.

Если хотите — это можно сравнить с котлом отопления дома. Котел – это двигатель, патрубки – это трубы, расширительный бачок есть и там и там.

Чем больше нагревается тосол или антифриз, чем больше возникает давление в системе. Нужно отметить — что многие старые агрегаты работают при температурах 90 – 95 градусов. А вот современные движки имеют большие показатели, так не редкость работа при 100 – 110 градусах Цельсия, например мой AVEO это высокотемпературный мотор, его нормальный показатель около 115 градусов. Как вы понимаете это средние показатели, но в пиках они могут достигать еще больших значений в 120 – 125. Охлаждающая жидкость при таких температурах может увеличиться на 20 иногда даже на 25% — вот вам и избыточное давление.

Для того чтобы не разорвало трубки, радиаторы, патрубки и собственно сам расширительный бачок был придуман специальный клапан, который и находится в крышке.

Нормальное давление в различных системах, на прогретых двигателях должно быть в пределах от 1,1 до 1,5 (бар) атмосфер. Больше уже опасно.

Как раз если давление поднимается намного выше, система охлаждения может повредиться, говоря простым языком, просто разорвет все ваши шланги или чего еще хуже радиаторы.

Тут то и вступает в игру крышка расширительного бачка, она «стравливает» излишнее давление, доводя его до нормы скажем в 1,1 атмосферы. Таким образом, все ваши патрубки и шланги остаются невредимыми.

Низкое давление также опасно!

Вот представьте – ездили вы зимой по делам, а дальше поставили машину на прикол (на стоянку ночевать), антифриз начнет остывать и уменьшаться в размерах, то есть «оседать вниз». И давление также начнет падать (ведь излишки его скинул клапан и закрылся), таким образом, понижение давления начнет создавать несильный вакуум. Шланги и патрубки будут сжиматься внутрь – что также нехорошо.

Опять же крышка расширительного бачка начинает работать, у нее есть еще и клапан пониженного давления, то есть если начинает создаваться вакуум, тогда происходит открытие и пополнение воздухом системы. Шланги расширяются – до нормального уровня.

Таким образом, крышка расширительного бачка – работает и в одну (высокое давление) строну и в другую (низкое). Это очень умный и очень нужный элемент системы, не смотря на всю простоту.

Очень часто уберегает в первую очередь радиаторы от повреждения (ведь они на иномарках дорогие).

Устройство, принцип работы крышки бачка

Как я уже указывал сверху, задача крышки удерживать давление до определенного предела. Становится понятно, что она должна потно прилегать к бачку и не давать давлению стравливаться, до определенного предела – в 1,1 – 1,5 атмосфер.

Крышка сама практически ничего не держит, она нужна только для прижатия клапана высокого – низкого давления, который погружается в горловину расширительного бачка.

Как правило, на корпусе клапана стоят одна — две герметизирующих прокладки, которые и выполняют роль, своеобразных сальников. Во многих иномарках клапан один, он же и впускной и выпускной, то есть может стравливать и нагнетать давление.

Стоит отметить на многих отечественных ВАЗ, крышка устроена по-другому, здесь стоят физически два клапана, один как вы догадались работает только для стравливания давления, другой чтобы его нагнетать (нормализировать) до нормального.

Эти клапана получили названия:

• Предохранительный – от высоких показателей
• Вакуумный – от низких значений

Но пока давление в системе нормальное и тот и другой закрыты – не работают, это норма! Однако зачастую происходит поломка крышки, определить простому автомобилисту (причем начинающему очень сложно), хотя это влечет за собой достаточно дорогостоящие поломки. Сейчас пару слов о признаках, такой не исправности.

Признаки неисправности крышки расширительного бачка

Зачастую выходит из строя клапан высокого давления, он просто начинает скидывать антифриз при нормальном показателе, либо вообще его не скидывает.

• При скидывании нормального давления (при прогретом двигателе), происходит выплеск антифриза или тосола и соответственно его понижение. Зачастую может валить пар из под капота, потому как жидкость попадает на раскаленный выпускной коллектор. Причем температура двигателя не в красной зоне, то есть она рабочая – значит 90% крышка.

• При выходе из строя вакуумного клапана, будут проявляться совершенно другие признаки. Так зачастую возникают воздушные пробки в системе – приводит это к следующему, двигатель перегревается, а из печки идет холодный воздух.

Если честно причин может быть масса, так например еще один из признаков — это когда разрывает трубки или срывает хомуты. ДА и сам бачок может лопнуть – это говорит, что клапан высокого давления не скидывает «излишки» и оно начинает превышать 1,5 атмосферы, может кстати повредить и сами радиаторы, напомню их два основной и печки (в салоне).

Так что если у вас начали «сопливиться», соединительные хомуты или другие соединения, выбивает часто шланги – меняйте крышку.

Как самому проверить работу?

Если честно, то это немного проблематично, клапану – крышке нужно создать или повышенное давление, или пониженное.

Однако для начала нужно осмотреть ее визуально, если заметили трещины, потертости, разрыв уплотнительных прокладок, или прочие механические повреждения – то это скорее всего крышка. Также от времени могут прийти в негодность и внутренние элементы клапана, некоторые производители рекомендуют менять эти пробки каждые два — три года, тогда и проблем не будет.

Теперь несколько простых способов определения неисправности:

• Запустите двигатель, прогрейте его, затем аккуратно начинайте откручивать крышку, если произойдет «пшик», значит она держит свои «атмосферы», скорее всего рабочая.
• Смотрим на толстые шланги, если они сильно деформированы, как бы сдавлены, то не работает вакуумный клапан – крышка под замену.
• Есть еще один способ, но не всегда им можно воспользоваться. Откручиваем крышку с бачка, сильно сдавливаем один из толстых шлангов, затем не отпуская шланг закручиваем крышку – если они примет исходные формы, значит наша пробка рабочая. Если нет – менять. Минус только в том, что на многих современных иномарках сделать это достаточно сложно.

Конечно на многих станциях есть специальные насосы давления, к которым прикручивают крышки с бачка и нагнетают — 1,5 атмосферы, после того как пересекается этот критический показатель, клапан должен открыться, если этого не происходит – значит она неисправна.

В заключении хочется сказать – на многих иномарках крышка при откручивании ломается, внутри бачка остается сам клапан, и никак от туда не выходит. Это говорит о том что вакуум который создался внутри не дает ей выходить! Нужна замена, не потому что она сломалась, а потому что клапан – «сдох».

Вот так вот статья получилась, для тех кто лениться, смотрим видео версию.

НА этом заканчиваю, думаю было интересно, читайте наш АВТОБЛОГ.

(38 голосов, средний: 4,66 из 5)

Крышка расширительного бачка: зачем она нужна и что будет при её неисправности?

Длительная эволюция ДВС не могла изменить главного: он так и остался тепловой машиной, а потому от исправности его системы охлаждения зависит очень многое. Затрагивая тему основных причин утечек антифриза, мы вспоминали в числе вероятных вариантов и крышку расширительного бачка. Порой эта небольшая деталь портит жизнь многим автомобилистам и их автомобилям куда больше, чем можно себе представить. Сегодня мы будем подробно разбираться в том, какую роль она играет в системе охлаждения, и что может произойти при её неправильной работе, а также как купить качественную крышку расширительного бачка и даже отремонтировать её.

Зачем нужна крышка расширительного бачка?

Расширительный бачок выполняет роль компенсационного: нагреваясь, охлаждающая жидкость заметно расширяется в объеме. В очень старых автомобилях отдельного расширительного бачка не было, а его роль играл сам радиатор.

В системе охлаждения ГАЗ-21 не было отдельного расширительного бачка!

ВАЗ-2108: расширительный бачок с крышкой, а радиатор – уже без крышки

Пробка радиатора при этом выполняла ту же задачу, что и на современных машинах: благодаря наличию в конструкции пароотводного (выпускного) клапана она поддерживала пусть и небольшое, но избыточное давление (0,45-0,55 кгс/см2) в системе, что позволяло воде закипать лишь при 109-112 градусах.

Устройство пробки радиатора ГАЗ-21

Также в крышке радиатора был предусмотрен воздушный клапан, отрегулированный на разрежение (0,01-0,10 кгс/см2). Его задача была противоположной – не допустить создания слишком низкого давления внутри системы.

На фото: пробка радиатора ГАЗ-21. Надпись «открывать осторожно» предупреждает о том, что обращаться с ней следует действительно аккуратно

Современная крышка расширительного бачка хоть и выглядит иначе, чем “винтажная” пробка радиатора, но устроена похоже. Как правило, внутри пластикового корпуса предусмотрены два клапана – выпускной и впускной.

Устройство пробки расширительного бачка ВАЗ-2108: 1 — пружина выпускного клапана; 2 — впускной клапан; 3- пружина впускного клапана; 4 — выпускной (паровой клапан); 5 — латунный блок клапанов; 6 — заливная горловина расширительного бачка.

Крышка ВАЗ-2108 в разобранном виде…

…и на расширительном бачке

Задача первого – “стравить” давление, если оно достигло предела, предусмотренного производителем. Поскольку современные моторы имеют более высокие рабочие температуры, чем у двигателей прежних поколений, выпускные клапаны крышки бачка у них могут открываться при давлении до 1,5 кгс/см2, причем этот параметр строго регламентируется для каждого конкретного мотора.

Стандартный для вазовской пробки параметр – 1,1-1,2 атм

Впускной клапан открывается при 0,03-0,13 кгс/см2, что позволяет избежать чрезмерного разрежения в системе. Некоторые производители конструктивно объединяют два клапана в один, но их суть от этого не меняется.

Почему нужно так точно контролировать давление в системе охлаждения?

Поддержание нужного давления в системе важно по двум причинам. Во-первых, оно не должно быть слишком низким, чтобы антифриз мог закипать при более высокой температуре, чем это происходит при атмосферном давлении. Ведь многие современные моторы во время работы могут нагреваться до 120 градусов и более, в то время как большинство охлаждающих жидкостей при нормальных условиях закипает уже при 110 градусах. Повышенное давление позволяет избежать перегрева и закипания антифриза даже при высоких температурах.

Ну а во-вторых, давление в системе охлаждения не должно быть слишком высоким, чтобы избежать утечек антифриза и разрывов резиновых патрубков и пластикового расширительного бачка – то есть, сохранить систему герметичной. Кстати, сохранению герметичности нередко мешает не только некачественная работа клапанов крышки бачка, но и посадочные поверхности заливной горловины или резьба на самой крышке: если они плохо обработаны – жди утечек.

Увидеть в наше время подобное качество обработки привалочных плоскостей на продающихся в магазинах бачках для Лады можно редко – а потому и идеальной герметичности соединений ждать не стоит

Датчик уровня охлаждающей жидкости (слева) – еще один способ потерять герметичность системы со всеми вытекающими (во всех смыслах) последствиями

Какие бывают крышки?

Рассмотрим несколько разных крышек расширительного бачка на примере переднеприводной Лады. Для нее в продаже можно встретить едва ли не десяток крышек самых разных производителей. Они могут заметно отличаться по цвету корпуса, надписям, резьбе и “начинке”, но суть от этого не меняется: выпускной клапан должен срабатывать при 1,1 атмосферы (так обычно в простонародье называют параметр давления килограмм-сила на квадратный сантиметр).

Обе эти крышки абсолютно новые, но одна исправна, а другая – нет. Но узнать об этом можно только после проверки или установки на автомобиль ​

К сожалению, встречающиеся в продаже крышки бывают хорошие и плохие, то есть качественные и не очень. А это значит, что они могут допускать избыточное давление в системе заметно выше нормального – 1,3-1,5 кгс/см2 и даже выше!

Многовато будет… Такой крышкой можно угробить многие детали системы охлаждения

Некоторые крышки могут сбрасывать давление до требуемого, но делают это слишком долго и неохотно. Ну а еще крышка может не держать и половины от нужного избыточного давления, открывая выпускной клапан уже при 0,5-0,6 атмосферы.

Рано «капитулирующий» выпускной клапан – тоже плохо

И то, и другое, и третье практически одинаково плохо. В первых двух случаях избыточное давление в системе будет удерживаться на более высоком уровне, в третьем – не достигать требуемого параметра. То есть, в первых двух случаях о неисправности крышки водитель может узнать только после разрыва патрубка или расширительного бачка, а во втором машина может «кипеть», выпуская пар через крышку бачка, даже если на улице не жарко.

Что будет при неисправности клапанов в крышке?

Самый частый вариант – заклинивший либо неправильно работающий выпускной клапан. В этом случае в системе создаётся чрезмерное избыточное давление, жертвой которого могут стать многие элементы – сам расширительный бачок, патрубки, радиаторы… Если вы видели стоящие в жаркий день на дороге машины с открытым капотом и лужей под ними, причиной появления этой лужи могла быть именно крышка с неисправным выпускным клапаном.

Бачок, радиаторы, кран, патрубки – список деталей, поврежденных из-за неправильно работающей крышки, может быть довольно длинным

Один из визуальных признаков неисправности выпускного клапана – чрезмерно раздувшийся бачок. К сожалению, это можно определить далеко не на всех автомобилях, поскольку у многих машин бачки сделаны из непрозрачного и не слишком эластичного материала. Также высокое давление приводит к подтеканию антифриза в соединениях, даже если они достаточно сильно затянуты.

При наличии избыточного давления бачок может немного раздуваться, но не каждый водитель может определить это визуально

Неисправность впускного клапана выражается в том, что патрубки, особенно крупные, а иногда и бачок визуально сжимаются. Чрезмерное разрежение в системе также не добавляет долговечности её деталям.

Как выбрать и проверить крышку расширительного бачка?

Откручивать крышку «на горячую» нужно очень осторожно, но лучше этого вообще не делать

Еще один существенный повод задуматься об исправности крышки – потеря герметичности системы или последовательный выход из строя её деталей: бачка, радиаторов, крана отопителя и так далее. Наконец, чрезмерно греющийся двигатель при чистом радиаторе и исправном термостате также является поводом для осмотра крышки.

Подобные потеки и «накипь» на бачке и вокруг него – повод задуматься, всё ли здесь в порядке

Ну а чтобы «на глаз» убедиться в исправности впускного клапана, можно открутить крышку и сжать один из толстых патрубков, после чего снова закрутить её. Если патрубок примет прежнюю форму, то в системе не создаётся чрезмерного разрежения.
