Как проверить бензонасос форд фьюжн

Форд Фьюжн / Фиеста. Неисправности топливного насоса (не качает бензин)

Признаки неисправностей бензонасоса

Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.

Проводка к бензонасосу

На большинстве автомобилей проводка на бензонасос представляет собой три провода: «плюс», «минус», а также провод для показания количества топлива в бензобаке. Если бензонасос не качает, тогда причиной может быть отсутствие питания. Чтобы проверить питание на бензонасос достаточно взять лампочку на 12 Вольт, подав на нее питание с внешнего разъема бензонасоса. После поворота зажигания контрольная лампа должна загораться. Если этого не происходит, значит, проблема во внешних цепях. Загорание лампы укажет на необходимость проверки внутренних контактов бензонасоса. Для проверки внешней проводки следует поочередно осуществить подключение положительного и отрицательного контактов, которые снимаются с разъема питания топливного насоса, к массе насоса. Контакты нужно также подключать к реле бензонасоса. Если разместить минусовой контакт на массу, после чего включается зажигание и лампочка загорается, тогда это значит, что данный контакт неисправен. В том случае, если загорания лампочки не произошло, тогда очевидны проблемы с «плюсом». Если разместить контакт на реле и лампочка при этом загорается, вероятно произошло повреждение провода на отрезке, который соединяет реле и сам бензонасос. Электромоторчик бензонасоса

Контакт массы топливного насоса

На проблемы с массой бензонасоса может указывать датчик уровня топлива, который работает некорректно. Масса может быть плохо закреплена, бензонасос в этом случае не качает топливо. Провод массы обычно находится под приборной панелью и идет по салону. Необходимо найти указанный провод, проверить и зачистить все контакты, затем надежно закрепить массу на бензонасосе. Реле бензонасоса

Реле бензонасоса зачастую крепится рядом с массой бензонасоса, то есть под приборной панелью. Нормально работающее реле после включения зажигания за пару секунд позволяет насосу создать давление в системе и сразу же отключается. В момент поворота ключа зажигания водитель слышит характерный щелчок (реле включилось), затем аналогичный щелчок укажет на отключение реле бензонасоса. Если таких щелчков не слышно, это указывает на неисправность реле или его контактов. Оптимальным решением будет заменить реле бензонасоса на новое или заведомо исправное устройство. Добавим, что стоимость запчасти вполне доступная. Предохранитель бензонасоса

Другие причины неисправностей бензонасоса

Как проверить бензонасос на форд фьюжн

Инструменты: домкрат, ключ торцовый на 13 с удлинителем и шарниром, отвертка плоская большая и малая, щипцы с разводными губками. Кроме того необходимо предусмотреть промежуточную опору под снимаемый бак. У меня это была канистра пустая, какая-то банка из под краски — в общем, импровизация по высоте. Поперек ямы ложил доску, а на нее ставилась канистра с банкой. Бак желательно, что бы был практически пустым, задача облегчится. Для откачки бензина используется бензостойкий шланг внешним диаметром 12,5 мм. Это если откачивать из горловины бака. Но в данном случае бензин лучше сливать, используя отсоединенный заливной шланг под машиной (об этом чуть позже)

Действие первое — снижаем давление в системе питания.

3. Подключаем массу батареи. Заводим машину и даем выработать бензин из рампы. Так положено, но двигатель однако не заводится Едем дальше.

Действие второе — снимаем бензобак .

Он крепится двумя хомутами, сзади сходящимися под одним болтом. Спереди бака два болта. На фото, один из болтов и хомуты шлангов, которые отсоединяем.

На фото показан рекомендованный, Третьим Римом прием откручивания накидной гайки насоса.

Прием однако не работает. Пришлось вооружиться молотком и деревянным брусочком, ориентированным по касательной к накидной гайке. Два — три удара. и гайка стронулась с места. Дальше откручиваем гайку от руки.

Действие третье. Демонтаж насоса .

Открутили гигантскую накидную гайку и аккуратненько извлекаем насос со всеми потрошками, включая злополучный датчик уровня бензина.

Фото. Датчик уровня

Действие четвертое. Регулировка прижима контактов .

Ставим на место предохранитель бензонасоса. Включаем зажигание и, меняя положение поплавка, проверяем показания уровня топлива на панели приборов. (Поплавок подпираем чем нибудь мягким) После нескольких проверочных попыток все заработало как надо. На максимуме отгиба штанги поплавка вверх (полный бак), остаточный пробег по прибору на панели примерно — 570 км, при опускании поплавка до нижнего упора (когда в баке пусто) – 0 км. Так и должно быть к этому мы и стремились..

Действие пятое. Сборка .

Форд Фьюжн / Фиеста. Почему гудит топливный насос

Электробензонасос на автомобилях с инжектором является погружным топливным насосом, который устанавливается непосредственно в бензобаке. Конструктивно такой насос представляет собой электромеханическое устройство, которое забирает топливо из бака и подает его в двигатель. Задачей (БН) бензонасоса является нагнетание горючего в топливную магистраль. В результате создается необходимое давление в топливной рампе для последующего впрыска бензина инжекторными форсунками.

В списке распространенных неисправностей стоит отдельно выделить следующие:

Рассмотрим основные причины, по которым возникают указанные неполадки, а также рассмотрим доступные способы проверки бензонасоса своими руками.

Свистит и гудит бензонасос

Начнем с того, что исправная работа насоса для подачи топлива предполагает определенный шум или негромкое жужжание после поворота ключа зажигания. Другими словами, топливный насос гудит в то время, пока создает рабочее давление в магистрали. Данный процесс длится 2-3 сек, после чего водитель может услышать легкий щелчок. Данный щелчок издает реле бензонасоса.

Отметим, что многие водители автомобилей с пробегом от 100 тыс. км. и более отмечают слегка повышенный уровень шума от бензонасоса. Топливный насос может сильнее гудеть или подсвистывать в момент поворота ключа зажигания. Параллельно с этим проблем с запуском двигателя, расходом топлива и плавностью реакций на нажатие педали газа при езде не возникает. Машина практически не теряет в динамике, позволяя ездить с гудящим бензонасосом не один десяток тысяч километров.

Указанные неисправности также часто сопровождаются плохим запуском двигателя, неустойчивой работой ДВС (мотор троит) на холостых и под нагрузкой. Отмечены рывки, провалы и задержки реакции двигателя на нажатие акселератора. В подобной ситуации автомобиль становится сложно и даже небезопасно эксплуатировать, так как можно неожиданно заглохнуть или попасть в аварийную ситуацию при попытке совершения обгона.

Сильно шумит бензонасос: устранение неисправности

В большинстве случаев повышение уровня шума происходит по причине растущей нагрузки на бензонасос, которому становится сложнее прокачивать необходимое количество топлива. Реже отмечается перегрев или выход из строя самого насоса.

На начальном этапе следует понимать, что если бензонасос издает звук (хотя отличающийся от нормального), значит питание подается на устройство и сам насос реагирует на подачу электричества. На основании этого проблему удается локализовать быстрее. Перед диагностикой рекомендуется заменить топливный фильтр, чтобы исключить вероятность снижение пропускной способности на данном участке.

Если проверка показала, что насос не выдает нужного давления или постоянно работает для его поддержания, тогда нужно поменять или почистить сеточку бензонасоса. Для этого понадобится снять топливный насос, который обычно находится в задней части автомобиля под сиденьем. Обратите внимание, что на автомобилях, которые длительное время находятся в эксплуатации, параллельно с заменой сетки требуется мыть сам бензобак. Дело в том, что грязь и отложения быстро выведут новый фильтр из строя.

После замены фильтра насоса или его очистки также следует проверить регулятор давления в топливной рампе и почистить инжекторные форсунки. В большинстве случаев указанные процедуры позволяют снизить уровень шума или практически полностью исключить свист и гул бензонасоса. Если насос продолжает шуметь, тогда высока вероятность того, что моторчик насоса нужно менять.

Замена моторчика бензонасоса

Поводом к замене моторчика модуля топливного насоса является низкое давление бензина или скачкообразные изменения давления, что фиксируется манометром в процессе диагностики. Также на скорый выход моторчика из строя указывает то, что бензонасос гудит или свистит.

В этом случае зачастую можно не менять насос в сборе, что позволит сэкономить средства. Устройство необходимо снять (аналогично ситуации с чисткой или заменой фильтра-сетки), после чего осуществляется его разборка. Меняется сам моторчик, который можно приобрести отдельно. Корпус и датчик уровня топлива можно оставить от старого бензонасоса. Параллельно рекомендуется замена прокладки бензонасоса и других резиновых уплотнителей, которые не рассчитаны на повторную установку после снятия, то есть являются одноразовыми.

Бензонасос не выключается и перегревается

Одной из частых неисправностей является то, что после поворота ключа зажигания бензонасос не выключается, то есть жужжит постоянно. В списке главных причин автоэлектрики выделяют:

Форд Фьюжн / Фиеста. Неисправности топливного насоса (не качает бензин)

Одним из важнейших элементов системы питания инжекторного бензинового двигателя является электрический бензонасос, который находится в топливном баке автомобиля. Топливный насос накачивает горючее в систему из бензобака, создавая определенное давление.

Специалисты по ремонту автомобилей выделяют следующие распространенные проблемы топливной системы, которые связаны с топливным насосом:

Признаки неисправностей бензонасоса

Основными симптомами выхода из строя бензонасоса, а также сбоев в его работе, являются:

Не качает бензонасос: причины и диагностика

Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания. Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.

Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.

Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:

Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.

Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.

Проводка к бензонасосу

Чтобы проверить питание на бензонасос достаточно взять лампочку на 12 Вольт, подав на нее питание с внешнего разъема бензонасоса. После поворота зажигания контрольная лампа должна загораться. Если этого не происходит, значит, проблема во внешних цепях. Загорание лампы укажет на необходимость проверки внутренних контактов бензонасоса.

Если проверка давления в топливной рампе и внешней проводки на бензонасос дает положительные результаты, тогда следует проверить моторчик бензонасоса. Указанный электромотор отвечает за циркуляцию бензина внутри топливного насоса.

Во время проверки нужно учитывать, что сами клеммы на бензонасосе имеют свойство окисляться, в результате чего питание не подается и насос не качает. В таком случае моторчик рабочий, но клеммы нужно зачистить или перепаять.

Чтобы поверить мотор бензонасоса, понадобится закрепить провода контрольной лампы на зачищенную и исправную клемму электромотора, после чего следует включить зажигание. Загорание лампочки укажет на то, что моторчик бензонасоса не работает.

Контакт массы топливного насоса

На проблемы с массой бензонасоса может указывать датчик уровня топлива, который работает некорректно. Масса может быть плохо закреплена, бензонасос в этом случае не качает топливо. Провод массы обычно находится под приборной панелью и идет по салону. Необходимо найти указанный провод, проверить и зачистить все контакты, затем надежно закрепить массу на бензонасосе.

Реле бензонасоса зачастую крепится рядом с массой бензонасоса, то есть под приборной панелью. Нормально работающее реле после включения зажигания за пару секунд позволяет насосу создать давление в системе и сразу же отключается.

В момент поворота ключа зажигания водитель слышит характерный щелчок (реле включилось), затем аналогичный щелчок укажет на отключение реле бензонасоса. Если таких щелчков не слышно, это указывает на неисправность реле или его контактов. Оптимальным решением будет заменить реле бензонасоса на новое или заведомо исправное устройство. Добавим, что стоимость запчасти вполне доступная.

Во время диагностики обязательно следует проверить предохранитель бензонасоса. Указанный предохранитель на 15 А обычно располагается в блоке предохранителей в подкапотном пространстве и имеет маркировку FUEL PUMP, что в переводе и означает топливный насос.

Предохранитель бензонасоса нужно вытащить и осмотреть его контакт. Целостность контакта будет говорить о том, что устройство в норме. Поврежденный контакт укажет на то, что предохранитель бензонасоса перегорел. В этом случае нужно поставить новый предохранитель, который имеет очень невысокую стоимость (как и в ситуации с реле бензонасоса).

Другие причины неисправностей бензонасоса

Достаточно часто непрофессиональная установка дополнительного электрооборудования или охранных противоугонных систем приводит к тому, что питание на бензонасос пропадает по причине перепутанных контактов или других ошибок подключения.

Форд Фьюжн / Фиеста. Неисправности регулятора давления топлива двигателя

В процессе эксплуатации бензинового или дизельного двигателя водитель может столкнуться с тем, что при нажатии газа двигатель не набирает обороты. Отметим, что после установки на машину ГБО часто возникает такая

Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива. Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы. В списке основных признаков специалисты отмечают:

Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.

Если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Замена топливного насоса ч.1

Виновник возникшей проблемы

В воскресенье, выйдя из магазина, мой любимец сделал мне “подарок”, не захотел заводиться. Не услышав звук работы бензонасоса при включении зажигания, был поставлен предварительный диагноз: необходима замена бензонасоса. Попробовал покрутить стартер, без результата. Проверил, предохранитель исправен. Пришлось воспользоваться “веревочной тягой” до гаража. Теплилась слабая надежда, что реле… То, что слышен звук его срабатывания реле, еще не всегда говорит о его исправности. На фьюжиках реле в цепи стоит после предохранителя и в его выходе из строя можно убедиться только на разъеме бензонасоса. Чтобы проверить приходит ли напряжение к бензонасосу надо снять с него разъем. Но отверстие в полу под сиденьем слишком маленькое и не над разъемом. Пришлось воспользоваться узкими “кривогубцами” и самодельным крючком, чтобы нажать на фиксатор разъема.

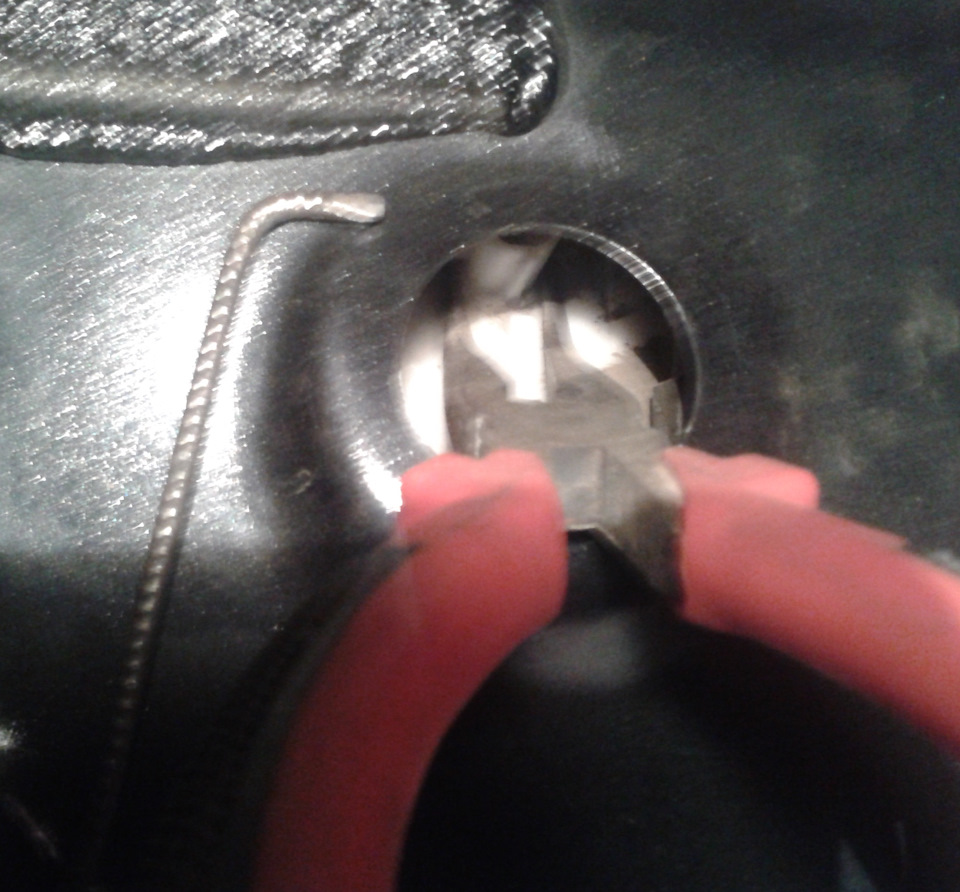

фото сделал после уже снятия разъема

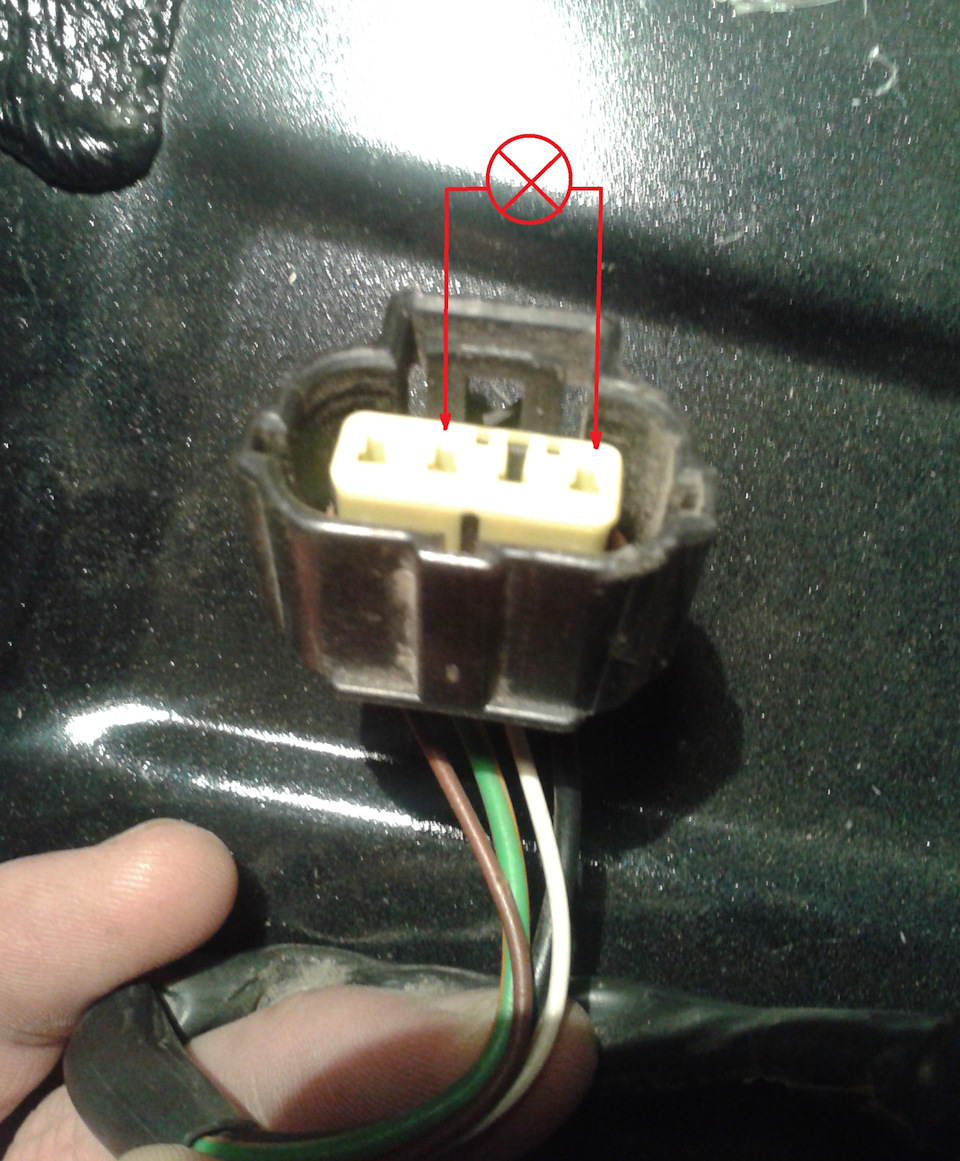

Сняв разъем и подключив “контрольку” на 2 и 4 пин (к ним подходят два более толстых провода : зеленый/желтый и черный), убедился, что напряжение подается на насос в режимах” зажигание” и “стартер”, как положено… Диагноз- бензонасос на замену, подтвердился. Чудес не бывает. Ведь более 170 тыс км. отработал.

Видно, как не по-людски подключены разъемы и метки выделил

Намучавшись, откручивая крышку бензонасоса, сделал приспособление из полосы толщиной 4 мм и шириной 25 мм. С помощью сварки, болгарки, зубила и молотка, получился не плохой съемник. Тонкости изготовления видны на фото. Работы не много, но очень удобно.

Аккуратно, чтобы не повредить поплавок и стек из модуля насоса бензин, извлек его из бака. При его разборе особых трудностей не возникло. Сначала снимаем датчик уровня топлива вместе с поплавком, сдавив два фиксатора и сдвинув вверх.

фото уже в снятом виде

Отжимаем три фиксатора нижней колбы модуля насоса и проталкиваем немного внутрь колбы гофру обратки,

Аккуратно длинным тонким крючком отводим на себя фиксатор трубки продолжения обратки и отсоединяем нижнюю часть модуля.

Извлекаем из трубки резиновую прокладку с приплющенной частью. Функцию её, я так и не понял, но забыв её при сборке, всё же решил, повторно все разобрав, поставить. Ведь, наверно, она должна быть там не зря, раз производитель ее там установил.

Тоненькой отверткой разжимаем хомут и сдвигаем его вверх на гофру.

Но снять гофру с штуцера насоса можно только “на горячую” погрев феном или зажигалкой.

Внутри модуля оказался насос 2S6U-9350-A1A с характеристиками по давлению 3,8 bar.

Дело за малым: найти ему замену и все собрать, но об этом во второй части…

Проверка системы питания двигателя Ford Fusion 2002-2012

Основным показателем исправности системы питания двигателя является давление топлива в топливной рампе. Но для начала рекомендуем проверить состояние воздушного фильтра (см. «Проверка и замена фильтрующего элемента воздушного фильтра»), так как эта процедура проста и не занимает много времени. После того как вы убедитесь в чистоте воздушного фильтра, проверьте надежность электрических контактов в колодках жгутов проводов узлов системы впрыска, отвечающих за подачу топлива (электробензонасос, форсунки).

Проверка давления топлива в топливной рампе двигателя возможна только при наличии манометра с набором переходников для подключения к топливному трубопроводу.

1. Включите зажигание и прислушайтесь: в течение нескольких секунд вы должны услышать звук работы электробензонасоса. Если его не слышно, проверьте электрическую цепь питания электробензонасоса.

Имейте в виду, что электробензонасос не включается, если в системе топливоподачи есть давление. Иными словами, если вы предварительно уже включали зажигание и пытались пустить двигатель, то исправный электробензонасос должен был создать давление в системе, поэтому его невключение в данном случае не является неисправностью.

2. Процедура проверки давления топлива описана в разд. 5 «Двигатель» (см. «Проверка давления топлива в системе питания»). При работающем на холостом ходу двигателе давление в топливопроводе должно быть около 3 кгс/см 2 .

Возможны следующие причины снижения давления:

– неисправен компенсатор пульсации давления топлива;

– неисправен регулятор давления топлива (встроен в модуль топливного насоса);

– засорен топливный фильтр (встроен в модуль топливного насоса);

– неисправен топливный насос (установлен в топливном баке).

Способы устранения этих неисправностей вы найдете в разд. 5 «Двигатель» (см. «Система питания»).
