Как определить какой датчик абс вышел из строя

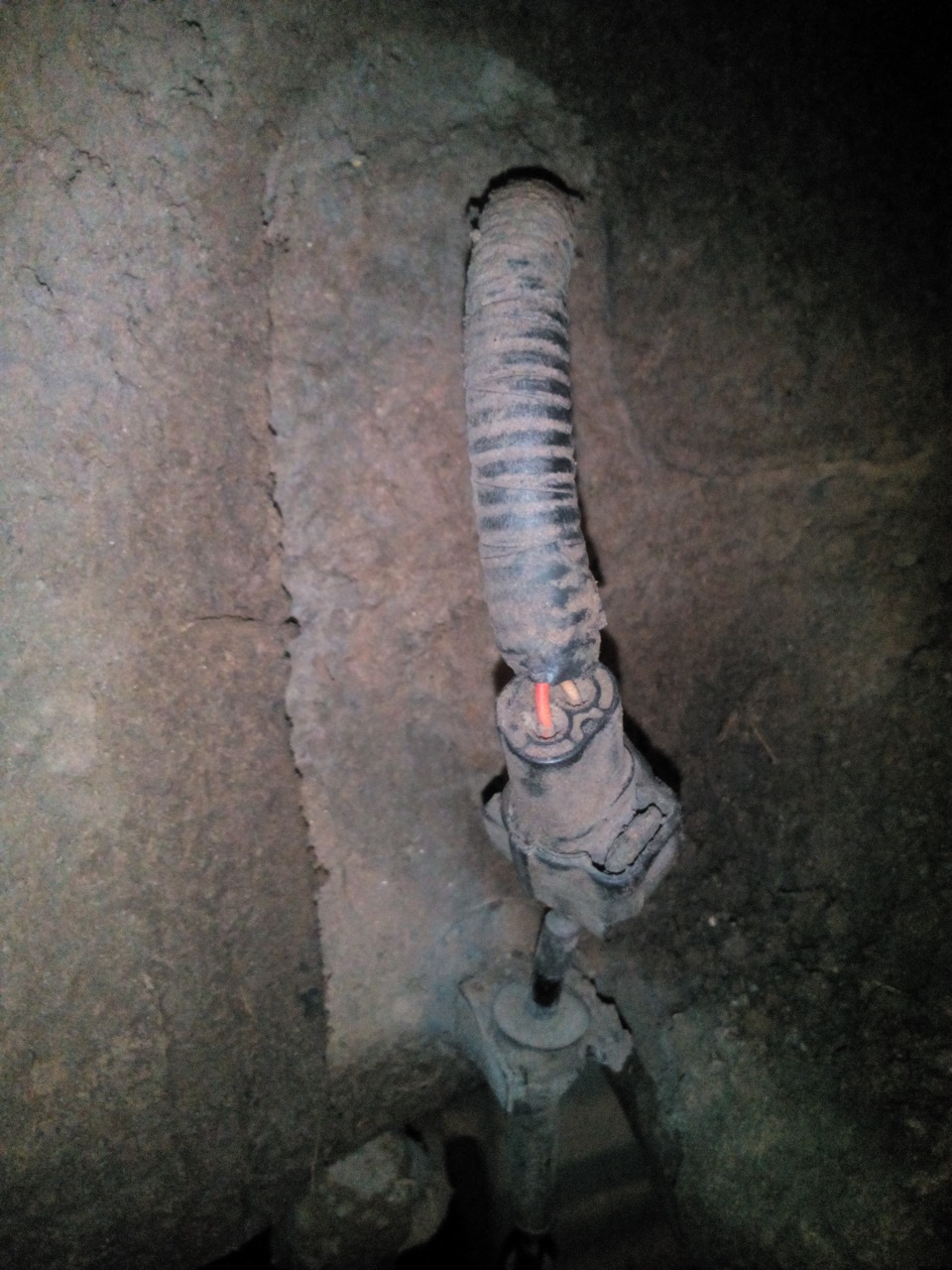

Проверка датчиков абс

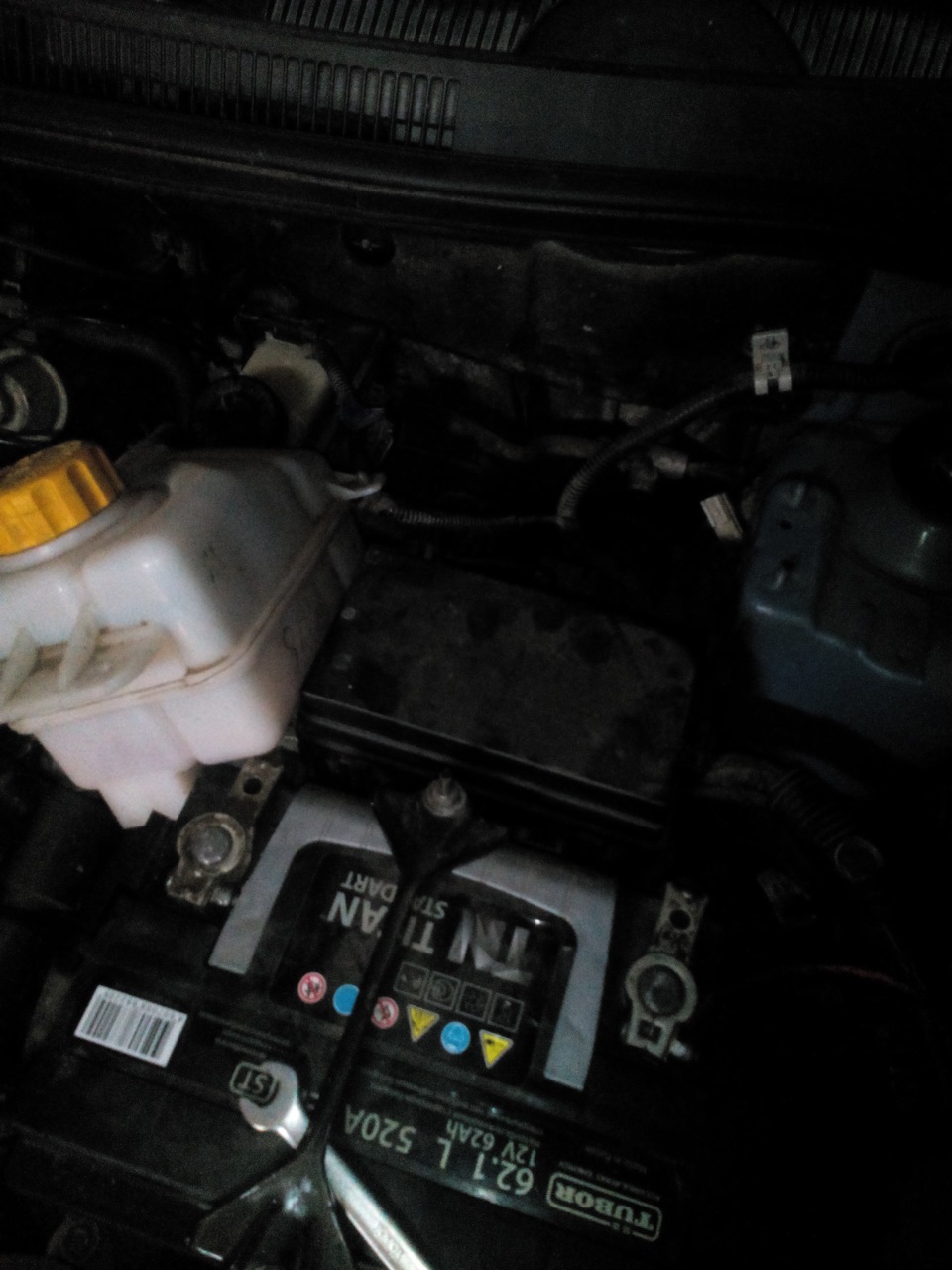

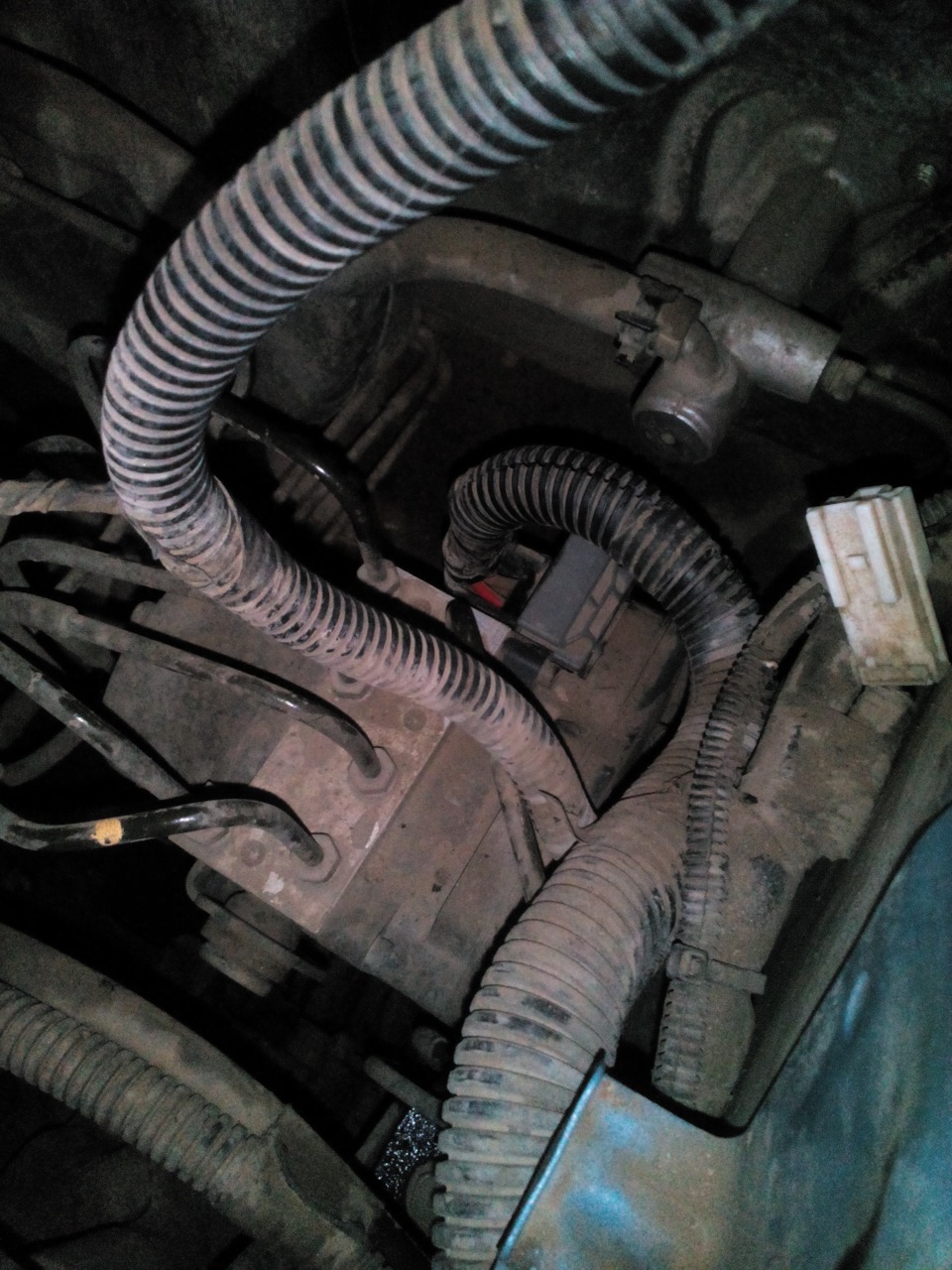

К нему подходит жгут проводов.

жёлтый и голубой- передний левый

зелёный и коричневый-передний правый

и белый и коричневый — задний правый

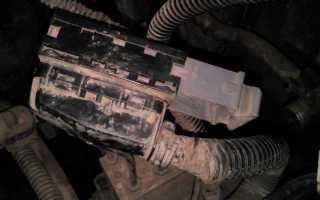

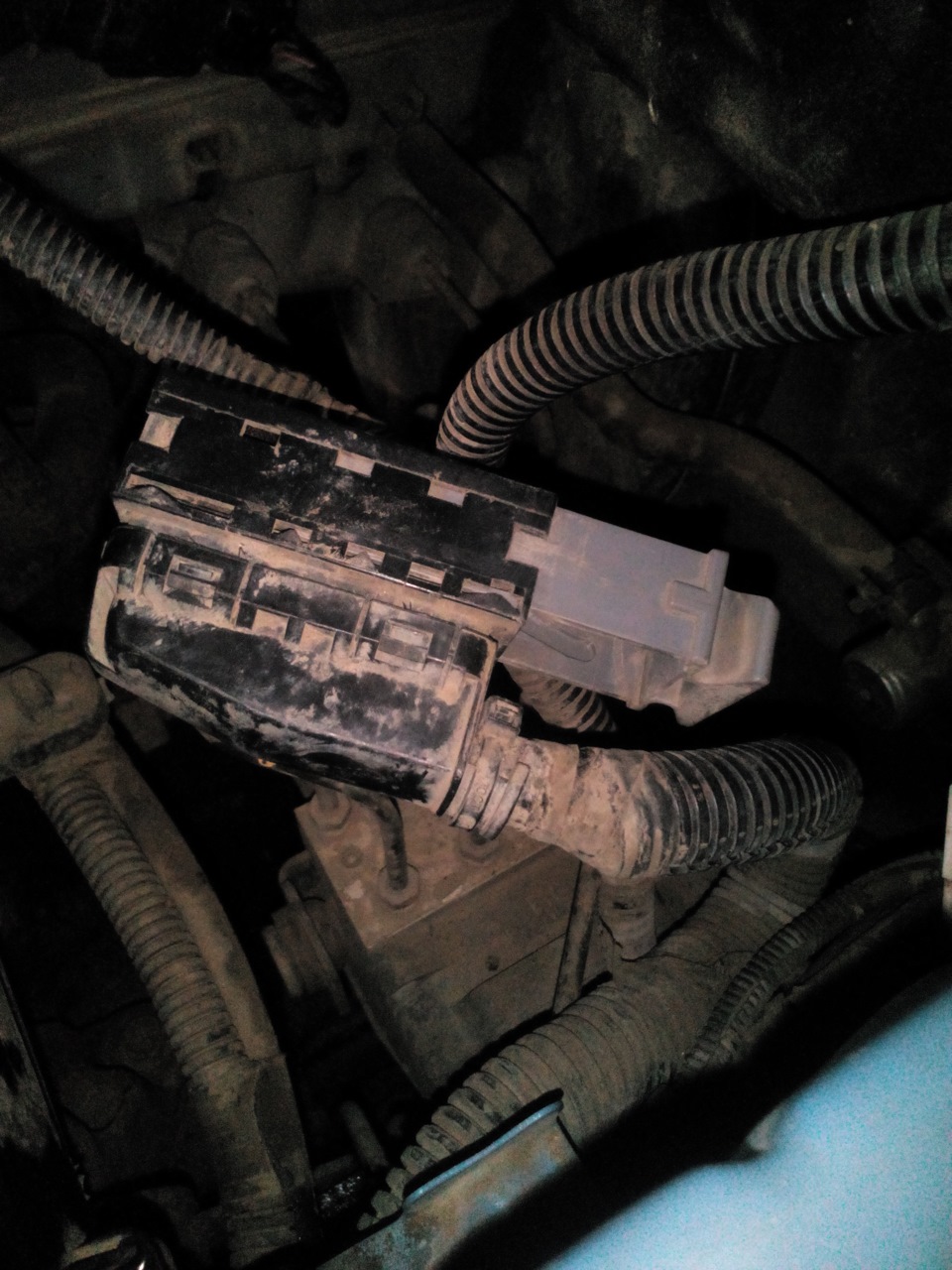

Вот они на разъёме

То есть если смотреть на разъём так

То есть так будет понятней

Как проверить датчик АБС

Если на приборной панели загорелась лампочка АБС, сигнализирующая о некорректной работе системы, не стоит сазу же ехать в ближайший автосервис и проводить довольно дорогостоящую диагностику. Можно справиться с проблемой самостоятельно.

АБС (антиблокировочная система), состоящая из электронного блока управления, гидравлического узла, задних и передних датчиков, предназначена для предотвращения блокировки колес автомобиля при экстренном торможении. Основное ее назначение – это сохранить управляемость транспортного средства и его устойчивость, а также способствовать сокращению тормозного пути. Поэтому так важно, чтобы все датчики, установленные в автомобиле, были исправны. Чтобы их проверить, совсем не обязательно направляться в автосервис. Можно справиться с этой проблемой и самостоятельно.

Конструкция индукционного пассивного датчика

Во многих автомобилях (как отечественного, так и импортного производства) в качестве датчика АБС используют пассивный индукционный сенсор, который представляет собой катушку, намотанную на магнитный сердечник. Он установлен напротив зубчатого диска, закрепленного на оси ступицы. При движении транспортного средства на выводах датчика появляется переменное напряжение, частота которого зависит от скорости вращения колеса.

На заметку! Мы уже писали о том, как проверить активный датчик Холла, который используют в некоторых моделях автомобилей как сенсор АБС.

Самодиагностика

Если автомобиль оборудован системой самодиагностики, то это в значительной мере упрощает поиск неисправностей АБС. В инструкции по эксплуатации транспортного средства производители, как правило, указывают алгоритм поиска ошибок и их удаления. Как определить, какой из датчиков АБС неисправен, используя встроенную систему диагностики (на примере автомобиля «Toyota Carina E»), подробно рассказано в представленном ниже видео:

Проверка сопротивления датчика

Прежде, чем приступать к процедуре тестирования, желательно узнать стандартную величину сопротивления датчиков АБС, установленных в вашем автомобиле. Эту информацию можно найти либо на сайте производителя, либо в Интернете. Алгоритм проверки сопротивления датчика довольно прост:

• Вывешиваем колесо с помощью домкрата и снимаем его.
• Находим датчик АБС и отсоединяем его разъем от проводки, ведущей к блоку управления.
• Переводим мультиметр в режим измерения сопротивления.
• Подсоединяем щупы к контактам разъема датчика и смотрим на показания прибора.
• Если омметр показывает «0», это означает, что в катушке сенсора имеется обрыв. Такой датчик подлежит замене. Показания прибора, превышающие номинальное значение в 2÷3 раза также свидетельствуют о неисправности сенсора, а именно о том, что его катушка «подгорела» и сигналы, поступающие с него на блок управления, являются некорректными.

Антиблокировочная система появилась на автомобилях в 70х годах, значительно повысив их безопасность при экстренном торможении. ABS состоит из блока управления, гидравлического блока, колесных тормозных механизмов и сенсорных датчиков числа оборотов. Главное устройство системы – это блок управления, в который поступают и обрабатываются сигналы датчиков. Данные анализируются и принимается решение о замедлении или ускорении колес в виде сигнала на клапаны гидравлического блока, выполняющего роль управления.

При сильном нажатии на педаль тормоза датчик определяет, что колесо заблокировано, и посылает сигнал о сокращении тормозного усилия, после чего давление тормозной жидкости падает и колесо разблокируется. При отсутствии разжатия тормозных колодок процесс повторится, пока не будет достигнут необходимый результат. Так, работа АБС представляет собой цикл: торможение – анализ – торможение. Сам датчик контролирует скорость вращения колеса.

Срабатывание системы происходит мгновенно, еще до блокировки колеса, что отображается поступлением сигнала на панель приборов и ощущается характерными толчками в тормозной педали. При возникновении поломки, тормозная система сохраняет работоспособность и работает в обычном режиме.

Основные виды

Датчик ABS считается первостепенной измерительной деталью антиблокировочной системы.

Состоит устройство из:

• Измерителя, размещаемого стационарно возле колеса;
• Индукционного кольца (индикатора вращения, импульсного ротора), устанавливаемого на колесо (ступицу, подшипник ступицы, ШРУС).

Датчики выпускаются в двух исполнениях:

• Прямые (торцевые) цилиндрической формы (стержня) с импульсным элементом на одном конце и разъёмом на другом;
• Угловые с разъёмом сбоку и металлическим или пластиковым кронштейном с отверстием для крепёжного болта.

Выпускается два вида датчиков:

• Пассивные — индуктивные;
• Активные — магниторезистивные и на основе элемента Холла.

ABS позволяет сохранить управляемость и значительно повысить устойчивость при экстренном торможении

Пассивные

Выделяются простой системой работы, при этом достаточно надёжные и имеют большой срок действия. Не нуждаются в подключении к питанию. Индуктивный датчик по сути это индукционная катушка из медной проволоки, в середине которой размещён стационарный магнит с металлическим сердечником.

Измеритель расположен сердечником к импульсному ротору в виде колеса с зубцами. Между ними выставлен определённый зазор. Зубцы ротора имеют форму прямоугольника. Проём между ними равен или чуть более ширины зубца.

В то время когда транспорт находится в движении при прохождении зубцов ротора около сердечника магнитное поле, проникающее сквозь катушку, постоянно изменяется, образуя в катушке переменный ток. Частота и амплитуда тока находятся в прямой зависимости от скорости движения колеса. На основе обработки этих данных блок управления отдаёт команду магнитным клапанам.

Статья в тему: Как поставить вилку сцепления не снимая коробки

Минусами пассивных датчиков является:

• Относительно большие габариты;
• Слабая точность показаний;
• Начинают функционировать при наборе автомобилем скорости более 5 км/ч;
• Срабатывают при минимальном вращении колеса.

Из-за частых ошибок на современных автомобилях устанавливаются крайне редко.

Магниторезистивные

Работа базируется на свойстве ферромагнитных материалов менять электрическое сопротивление при воздействии на них неизменного магнитного поля.

Часть датчика контролирующая изменения выполнена из двух или четырёх слоёв железоникелевых пластин с нанесёнными на них проводниками. Часть элемента установлена в интегральную схему, считывающую изменения сопротивления и образующую контрольный сигнал.

Импульсный ротор, представляющий собой местами намагниченное пластиковое кольцо, жёстко закреплён на ступице колеса. Во время эксплуатации намагниченные участки ротора изменяют среду в пластинах чувствительного элемента, что фиксируется схемой. На её выходе образуются импульсные цифровые сигналы, поступающие в блок управления.

Подобный вид устройства контролирует скорость, курс вращения колёс и момент их полной остановки.

Магниторезистивные датчики фиксируют смену вращения колёс автомобиля с большой точностью, повышая эффективность действия систем обеспечения безопасности.

На основе элемента Холла

Этот тип датчиков ABS функционирует базируясь на эффекте Холла. В плоском проводнике, помещаемом в магнитное поле, образуется поперечная разница потенциалов.

Эффект Холла — появление поперечной разности потенциалов при помещении в магнитное поле проводника с постоянным током

Этим проводником является пластина из металла квадратной формы, помещённая в микросхему, которая включает в себя интегральную схему Холла и контрольную электронную систему. Датчик размещён с противоположной стороны от импульсного ротора и имеет вид колеса из металла с зубцами или кольца из пластика местами намагниченного, жёстко закреплённого на ступице колеса.

Схема Холла непрерывно образует сигнальные всплески определённой частоты. В состоянии покоя частота сигнала сводится к минимуму или затихает совсем. Во время движения проходящие мимо чувствительного элемента намагниченные участки или зубцы ротора вызывают изменения тока в датчике, фиксируемые отслеживающей схемой. На основании полученных данных формируется выходной сигнал, поступающий в блок управления.

Датчики данного типа производят замеры скорости с начала движения машины, отличаются точностью замеров и надёжностью функций.

Признаки неисправности датчика АБС

Первый признак неисправности АБС – это горящий индикатор на панели приборов, не затухающий в течении более чем 6 сек после включения зажигания, или не включающийся при движении. Поломка системы распознается при движении автомобиля со скоростью более 25 км/ч. Существует достаточно много проблем, которые могут случиться с антиблокировочной системой, но среди них наиболее часто встречаются следующие:

1. Обрыв провода датчика ABS или поломка блока контроллера. При этом на панели приборов высвечивается ошибка, система отключается, а сигналы об изменении угловых скоростей не подаются.
2. Колесный датчик системы вышел из строя. Система при включении проводит самодиагностику и определяет ошибку, но продолжает функционировать. Причиной поломки может быть окисление контактов, плохая подача питания на датчик и замыкание его на массу.
3. Поступление с дополнительного устройства информации о разных угловых скоростях колес при разном давлении в шинах или разном рисунке протектора, когда колеса по-разному притормаживают.
4. Механическая поломка элементов – подшипников ступицы, люфт и надлом ротора на датчике колеса. При подобных поломках система не запускается. Сюда же относится и сбой насоса ABS.

Наиболее уязвимый элемент системы – это колесный датчик, который расположен рядом со вращающейся ступицей и полуосью. Воздействие грязи и люфт подшипников ступицы может вывести устройство из строя, полностью заблокировав работу АБС. Вместе с сигналом индикатора на панели приборов, о поломке датчика свидетельствуют следующие признаки:

1. Бортовой компьютер выдает код ошибки системы АБС.
2. Отсутствует характерная вибрация и звук при нажатии педали тормоза.
3. Происходит блокировка колес при экстренном торможении.
4. Появление сигнала стояночного тормоза, когда тот отключен.

Альтернативный способ проверки

Когда под рукой нет мультиметра, проверить датчик ABS можно более простым способом. Он сработает, когда вышел из строя только один элемент, а не несколько. Диагностика выполняется так:

1. Рассоедините разъем на датчике одного колеса. Далее, необходимо завести мотор и проехать несколько метров.
2. Если загорелась вторая лампочка неполадок тормозной системы (или ручного тормоза), то проверяемый элемент исправен. Подключите колодку и повторите операцию на следующем колесе.
3. При одном поломанном датчике светится индикатор АБС, а при двух и более – лампа ручного тормоза. Когда второй индикатор на панели не загорится, значит, вы отключили неисправный элемент.

Способ позволяет определить местонахождение неполадки, но не ее характер. Для более точной диагностики нужно использовать тестер с омметром.

Наличие в транспортном средстве ABS в разы повышает безопасность движения. Постепенно детали авто изнашиваются и могут прийти в негодность. Зная, как проверить датчик АБС, водитель может вовремя определить и устранить неисправность, не прибегая к услугам специалистов автомастерской.

Проверка датчика АБС

При неисправности датчика ABS к блоку управления перестают поступать команды, и система перестает работать, что определяется блокировкой колес при торможении. Возможные неисправности устройства определяются тестером. Для этого необходимы сам тестер, паяльник и пины для ремонта. Пины подключают к разъемам, а прибором производят замеры сопротивления датчика АБС, которое должно соответствовать параметрам, указанным в руководстве по эксплуатации.

Если сопротивление отсутствует, значит в цепи произошло короткое замыкание, если оно стремится к бесконечности – значит произошел обрыв в цепи. Полная диагностика датчика проводится методом прозвона всей его проводки, так как одной из причин сбоев в работе является нарушение целостности проводов. Исправное устройство имеет следующие показатели:

1. Сопротивление изоляции – более 20 кОм.
2. Ножка – датчик ABS передний правый, сопротивление от 7 до 25 кОм.
3. Ножка – датчик ABS задний правый, сопротивление от 6 до 24 кОм.

Проверку датчиков можно осуществить и в режиме вольтметра. Тест каждого датчика проводят по очереди, используя следующий алгоритм:

1. Поддомкратив необходимое колесо, соединяют разъемы ПИН-кабеля с тестером.
2. Производят вращение колеса с частотой 1 об/сек.

Исправный датчик должен выдавать показания в пределах 0,25-1,2 В. Увеличение частоты вращения колеса должно повышать показатель напряжения. Более информативные сведения при тестировании датчика можно получить при помощи осциллографа, но прибор стоит достаточно дорого, для обслуживания требует наличия специальных знаний и условий.

Распространённые поломки

Несущественный треск при надавливании на тормозную педаль — вполне нормальное явление. Подобный звук возникает из-за функционирования модуляторов. Если АБС неисправна, то её индикатор загорается и не потухает даже при запущенном моторе. Существует несколько самых распространённых неисправностей антиблокировочной системы:

1. Деактивация по результатам самодиагностики. Это может быть вызвано сбоями в работе управляющего блока или повреждением проводки сенсорного датчика ABS.
2. АБС после активации самодиагностируется, но затем выключается. Такую проблему может вызвать разрыв проводов, нарушение контактов или их окисление, где нарушена подача питания и сигналов.
3. Появляется ошибка, но датчик АВС работает. Это является следствием обрыва в сенсорном датчике. Также её может вызвать разница давления в колёсах или даже разный узор протекторов.
4. Полная потеря работоспособности системы. Тут может быть масса причин, начиная от поломок датчика и заканчивая износом подшипников ступиц.

Это интересно: Как накопить на машину? 5 критериев выбора и 7 полезных советов

Чтобы выявить неисправность, нужно проверить давление и люфт в автоколёсах, работоспособность гребёнки и ротора. Если на элементах есть сколы, то их лучше полностью поменять. Если проблема осталась нерешённой, то причина, скорее всего, кроется в электронной составляющей. В таком случае требуется получить код для диагностики.

Ремонт датчика АБС

При обнаружении неисправного датчика АБС, его демонтируют, после чего решают вопрос о замене или ремонте. Стоимость прибора достаточно высокая, и часто его доставки приходится подолгу ожидать, что делает ремонт вполне целесообразным. Работы выполняют в следующем порядке:

1. Датчик разбирают, отрезая ножовкой часть, в которой расположена измерительная катушка. Корпус аккуратно подпиливают по кругу, чтобы не повредить крепеж.

2. Пластмассовый кожух, защищающий катушку, удаляют при помощи острого ножа и сматывают обмотку с каркаса.

3. Наматывают новую катушку проводом такого же диаметра. Для этого подходит обмотка реле РЭС-8. Количество обмоток должно обеспечивать необходимый показатель сопротивления – 0,92-1,22 кОм. Работы производят очень бережно, так как проволока достаточно тонкая, и при ее обрыве процесс начинаю заново.

4. Концы проводов припаивают к выводам, и качественно изолируют катушку от влаги при помощи силиконового или воскового герметика.

5. Датчик собирают, восстанавливая старый корпус. При критическом разрушении оболочки, ее изготавливают самостоятельно из корпуса электролитического конденсатора, подходящего по размеру, и эпоксидного клея. Внизу корпуса проделывается отверстие для штока катушки. После помещения туда обновленной детали, производят заливку клея.

6. После высыхания клея оболочку конденсатора снимают, а крепление датчика приклеивают на прежнее место.

7. После окончания ремонта корпус датчика обтачивают наждачной бумагой для точной подгонки к гнезду. В процессе установки соблюдают следующие правила:

• Сердечник устройства располагают параллельно зубцам ответного диска и контролируют, чтобы он не перекрывал пару соседних зубцов;
• Между зубцом и сердечником оставляют зазор 0,9-1,1 мм.

По окончанию установки проводят проверку работоспособности системы, запустив двигатель, и убедившись в том, что индикатор ABS гаснет спустя 6 сек после старта.

Ремонт проводки

Повреждённый участок проводки можно заменить. Для этого:

1. Отсоединяют штекер провода от блока управления.
2. Рисуют или фотографируют схему расположения скоб крепления проводки с замерами расстояния.
3. Откручивают болт крепления и демонтируют датчик с проводкой, предварительно удалив с неё крепёжные скобы.
4. Отрезают повреждённый участок провода, учитывая запас длины для пайки.
5. Снимают с отрезанного кабеля защитные чехлы и скобы.
6. На заранее подобранный по внешнему диаметру и сечению провод одевают чехлы и крепления с помощью мыльного раствора.
7. Припаять к концам нового жгута датчик и соединительный штекер.
8. Изолируют места пайки. От качества изоляции зависит точность передаваемых датчиком сигналов и срок службы отремонтированного участка проводки.
9. Датчик устанавливают на место, проводку располагают и крепят согласно схеме.
10. Проверяют работу системы в разных скоростных режимах.

Место пайки необходимо качественно заизолировать для увеличения точности передаваемых сигналов

От эффективности работы антиблокировочной системы зависит безопасность участников дорожного движения. При желании диагностику и ремонт датчиков АБС можно провести самостоятельно, не обращаясь к услугам автосервиса.

Замена датчика АБС

Процедура замены датчика достаточно проста, и на специализированном СТО стоит не слишком дорого. Самостоятельная замена устройства также вполне возможна. Для этого после покупки качественной детали выполняют следующие действия:

1. При помощи домкрата приподымают соответствующее колесо, чтобы обеспечить доступ к датчику.
2. Определяют расположение устройства и метод его демонтажа.
3. Откручивают болт, удерживающий устройство в рабочем положении.
4. Датчик снимают и визуально исследуют на повреждения.
5. Устанавливают новый датчик.
6. Правильно подключают все электрические соединения.
7. Фиксируют устройство болтом, открученным ранее.
8. После окончания установки необходимо проехать на автомобиле и протестировать работу системы.

Принцип работы АБС на автомобиле

Антиблокировочная система (АБС, ABS; англ. Anti-lock braking system) предназначена для предупреждения блокировки колёс автомобиля.

Первостепенной задачей ABS является сохранение контроля над машиной, её устойчивостью и управляемостью при непредвиденном торможении. Это позволяет водителю осуществить резкий манёвр, что значительно повышает активную безопасность транспорта.

Так как показатель трения снижен по отношению к коэффициенту покоя, машина при торможении на заблокированных колёсах проедет расстояние гораздо большее, чем на вращающихся. Помимо этого, при блокировании колёс автомобиль несёт юзом, лишая водителя шанса осуществить какой-либо манёвр.

Система АБС не всегда эффективна. На неустойчивом покрытии (взрыхлённой почве, гравии, снегу или песке) обездвиженные колёса образуют перед собой барьер из покрытия, врываясь в него. Это значительно сокращает тормозной путь. Автомобиль с шипованной резиной на льду при срабатывании ABS проезжает большее расстояние, чем на заблокированных колёсах. Это объясняется тем, что вращение мешает шипам, врезаясь в лёд, замедлять движение транспорта. Но вместе с тем у машины сохраняется управляемость и устойчивость, что в большинстве случаев гораздо важней.

Как проверить датчик абс мультиметром?

Каждый человек, даже никогда не сидевший за рулем, знает, насколько важна тормозная система автомобиля. От ее исправности во многом зависит безаварийная эксплуатация автомобиля и жизни многих людей. Для контроля экстренным торможением машины используется антиблокировочная система (abs). Она предотвращает блокирование колес при резком торможении, сохраняя возможность управления транспортом, сокращение тормозного пути и обеспечение устойчивости автомобиля. Сегодня расскажем, как проверить датчик абс мультиметром.

Антиблокировочная система – устройство, виды датчиков

АБС включает в себя:

• блок управления, обеспечивающий наиболее эффективную и стабильную работу тормозной системы путем подачи сигналов для исполнительных устройств;
• гидравлический блок, являющийся исполнительным устройством, включающим в себя электромагнитные клапаны, демпфирующие камеры и кулачковый насос;
• датчики, определяющие скорость вращения колес и передающие сигналы на блок управления (датчики АБС).

Современные транспортные средства могут быть оборудованы датчиками трех типов:

• пассивный (с индукционной катушкой);
• активный (используется эффект Холла);
• магниторезонансный (используется изменение сопротивления материалов вследствие воздействия магнитного поля).

Пассивные датчики включаются только по достижении скорости движения 5 км/час. Кроме того, их недостатками являются также: сравнительно большие габариты, срабатывание даже при минимальных вращениях колес, недостаточно высокая точность данных.

Активные и магниторезонансные типы датчиков обладают большей точностью данных, обеспечивают надежную работу АБС и повышают безопасность использования автомобиля.

Признаки неисправности датчиков

Нужно бить тревогу в следующих случаях:

• при резком торможении колеса непрерывно блокируются;
• когда вы разгоняетесь, стрелка спидометра запаздывает, либо вообще не двигается;
• при нажатии на педаль тормоза отсутствует такие признаки как характерные вибрация и стук;
• на приборной панели загорается и не гаснет индикатор стояночного тормоза (возникает при неисправности более двух датчиков абс).

Неисправность датчика АБС вызывает дезактивацию всей системы, о чем сигнализирует индикатор, расположенный на приборной панели. Поэтому каждый автовладелец должен знать, как проверить датчик абс на работоспособность мультиметром. Почему именно мультиметром? Потому что этот тестер есть в инструментальном наборе практически каждого водителя.

Как проверить датчик абс мультиметром: пошаговая инструкция

Прежде чем прозванивать сами датчики, нужно провести следующие проверки:

1. Осмотр предохранителей (сверившись с инструкцией по эксплуатации авто). В случае обнаружения сгоревших элементов заменить их.
2. Далее нужно проверять проводку – если есть потертости, то возможен риск короткого замыкания.
3. Внешний осмотр деталей – возможно обнаружатся механические повреждения.
4. Поверить фиксацию самого датчика и соединение его с массой.

В случае, когда осмотр ничего подозрительного не выявил, придется вспомнить, как прозвонить датчик АБС мультиметром.

Предварительно нужно найти описание модели датчика и его стандартные характеристики.

Далее нужно действовать в следующем порядке:

1. Автомобиль устанавливается на ровной поверхности, после чего его положение нужно зафиксировать.
2. Снять колесо, где предположительно находится неисправный датчик.
3. Осмотр проводов и их соединений для выявления мест повреждения изоляции и потертостей.
4. Мультиметр переводится в режим измерения сопротивления. Диапазон измерения выставляется в зависимости от того, какое максимальное сопротивление указано в техпаспорте датчика – нужно выставить диапазон, величина которого выше указанного предела.
5. Щупы прибора нужно приложить к контактам датчика и снять показание, появившееся на дисплее. В идеале сопротивление должно быть близким к указанному в документах на датчик. Если вдруг такой информации не оказалось, то за норму принимается показание в пределах 0,5 – 2 кОм.
6. Не убирая щупы, колесо машины нужно вращать. При исправном датчике сопротивление на экране мультиметра будет меняться пропорционально увеличению скорости.
7. Далее тестер включают в режим измерения напряжения и производятся замеры. При вращении колеса со скоростью 1 оборот/сек. напряжение должно составлять от 0,25 до 0,5 В. При увеличении скорости показатель должен расти.

Прозвонок должно быть столько, сколько датчиков. Учтите, что датчики задних и передних осей отличаются друг от друга как по конструкции, так и по значениям результатов испытаний.

Как расшифровать полученные результаты?

• если показания мультиметра ниже нормативных, датчик считается непригодным для дальнейшей эксплуатации;
• нулевой результат или совсем низкий показатель указывает на замыкание витков катушки;
• сопротивление, стремящееся к бесконечности – признак обрыва жилы индукционной катушки или проводника;
• если при сгибании жгута проводки показатель сопротивления изменяется, значит имеется повреждение жил проводов.

Также нужно учитывать, что если при проверке сопротивление одного из датчиков сильно отличается от результатов проверки остальных, с большой степенью вероятности он неисправен.

Как проверить датчик на работоспособность мультиметром – видео:

Вопрос — ответ

Вопрос: При проверке датчика абс мультиметром случайно было обнаружено повреждение проводки. Что делать?

Имя: Артём

Ответ: Нужно зачистить изоляцию и соединить жилы при помощи пайки, а затем заизолировать. Нельзя просто их скрутить и оставить под изоляцией – обрыв произойдет снова.

Вопрос: При замере мультитестером сопротивления датчиков абс получились разные результаты на передней и задней осях. Так и должно быть?

Имя: Альберт

Ответ: Да. Для датчиков передней оси показатель равен 1 – 1,3 кОм, а для задней оси – 1.8 – 2,3 кОм.

Вопрос: Если нет возможности прозвонить датчики мультиметром, то как можно хотя бы примерно установить их пригодность?

Имя: Ильдар

Ответ: Грубо проверить работоспособность датчиков АБС можно так: включите зажигание и приложите к корпусу датчика любой железный предмет. Если датчик рабочий, он должен притягиваться к нему. Но при любых сомнениях позже все-таки нужно провести замеры.

Вопрос: Как без мультиметра узнать о неполадках в системе АБС?

Имя: Кирилл

Ответ: Если вышел из строя один датчик, то загорится индикатор АБС, а если более одного, то еще и лампа ручного тормоза.
