Какой зазор между датчиком коленвала и маховиком

Про ДПКВ и ДПРВ (датчики коленвала и распредвала)

Решил поделиться опытом на счет этих двух замечательных датчиков! Мой опыт Опыт у меня есть, т.к. я с ними игрался целую неделю, перечитал все возможные и невозможные статьи, перепроверил несколько датчиков и т.д. Информация для двигателей с мозгами Siemens MS 40-40.1 Итак, в дальнейшем: ДПКВ — датчик положения коленвала ДПРВ — датчик положения распредвала

Немного теории: Датчик положения коленчатого вала (ДПКВ) (СКР) (Датчик импульсов, Датчик Холла, Датчик импульсов распределителя зажигания).

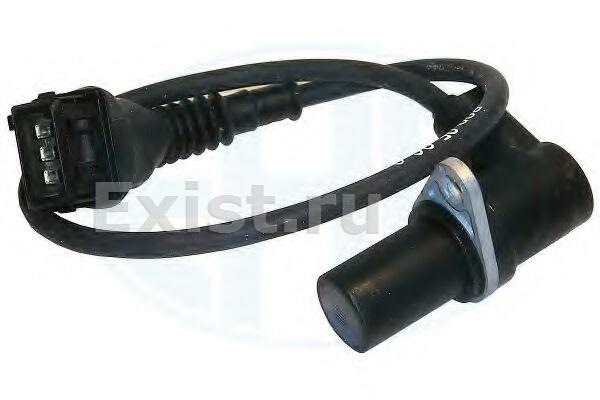

ДПКВ

Примечание: Если на автомобиле BMW E34 стоят DME(мозги) фирмы Siemens, то в случае неисправности ДПКВ автомобиль заведётся и будет работать (возможно не совсем устойчиво), брав показания с ДПРВ. Проверить тестером (замерив сопротивление) датчик не получиться.

Если дпкв неисправен, не факт, что не будет искры, подачи топлива и т.д. Он может работать, но не очень хорошо (оголились провода). Искра будет и топливо будет, но это всё дело будет плохо синхронизироваться.

Датчик положения распределительного вала (фаз) (ДПРВ, Импульсный датчик распредвала).

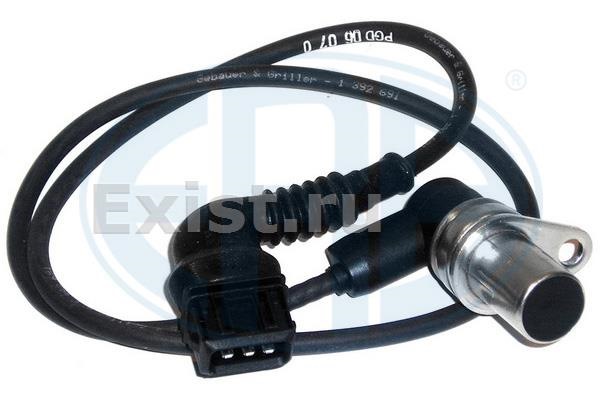

ДПРВ

Теперь мои наблюдения: Эти датчики впринципе надёжные…НО со временем обмотка провода дубеет и начинает рассыпаться…даже если провода не соприкасаются, у них уже нет “экрана”, который держит сигнал в самом проводе, не давая ему теряться. Основной для работы двигателя, конечно, ДПКВ! Без него машина если и будет работать, то очень нестабильно, возможны хлопки. Зажигание будет чуток неправильным. Этот датчик синхронизирует подачу топлива и искру, чтоб они подавались одновременно.

ДПРВ определяет, в какой цилиндр и искру и топливо нужно подавать.

Как проверить датчики? На мозгах Siemens просто так мультиметром ты их не проверишь! Нужен осцилограф, который меряет сдвиги фаз в частотах…вот есть статейка про это, а также про реанимацию датчика… Но можно хоть приблизительно проверить сопротивление, чтоб понять, замкнуты провода где-то по пути или нет… Между 1-й и 2-й ножкой на “папе” датчика должно быть около 13 Ом, между 2-й и 3-й — около 3 Ом. (на некоторых датчиках пишут номера ножек, на других нет) Так вы будете знать, что сам датчик не замкнутый.

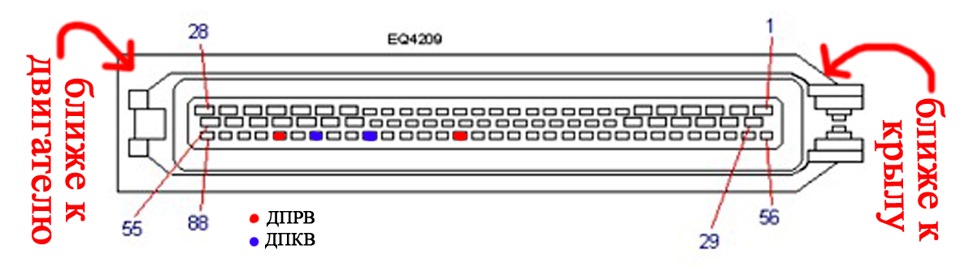

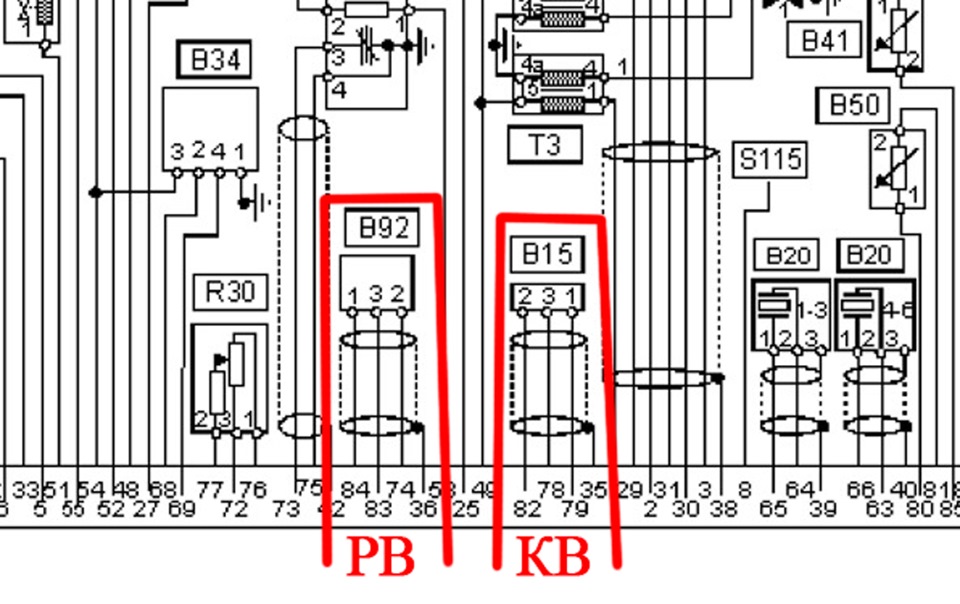

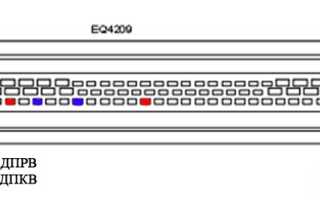

Как проверить провод от датчика к мозгам? Замеряли сопротивление датчика между 1-й и 2-й ножкой, там 13 Ом. Ура. Подключаем его к “маме” этого датчика под впускным коллектором. Идём к мозгам (думаю все знают, где мозги у их машинки). Вскрываем защитную пластмассовую накладку на длинном “папе”, который вставляется в мозги. Там видим кучу впроводов в 3 ряда. Если нужна полная распиновка — смотрите здесь. На схеме находим ДПКВ и ДПРВ

Мой совет тем, кто не сталкивался с этими датчиками: Если даже машина работает типа нормально…всё равно советую проверить эти два датчика. неисправность ДПРВ вообще сложно заметить, а ДПКВ может попортить вам нервы как всегда в неподходящее время.

Датчик положения коленчатого вала

Датчик положения коленчатого вала(ДПКВ)(СКР)(Датчик импульсов, Датчик Холла, Датчик импульсов распределителя зажигания).

Датчик положения коленчатого вала является электро-магнитным датчиком, по которому в системе впрыска топлива производится синхронизация работы топливных форсунок и системы зажигания. В этой связи ДПКВ является основным, без которого работа системы впрыска топлива не возможна. Возможен полный отказ датчика (машина не заводится), частичный отказ (машина заводится, но через какое-то время глохнет).

Зазор между датчиком и маховиком коленчатого вала должен составлять 1+-0,3 мм.

Проверка на исправность заключается в замере сопротивления между 1 и 2 контактом датчика. Должно быть от 400 до 1200 Ом в зависимости от положения маховика коленчатого вала.

Разъём от ДПКВ, на двигателе M50, находиться под впускным коллектором, над генератором, вблизи РХХ. Там расположены 3 провода: от ДПКВ, ДПРВ и от Давления масла.

Примечание: будьте внимательны, что бы не запутаться в проводах и не соединить ДПКВ и ДПРВ друг на друга. ДПКВ имеет разъём ПАПА, а ДПРВ разъём МАМА — поэтому если ошибётесь, то подключите ДПКВ на ДПРВ.

При его неисправности не будет ни включение бензонасоса, ни открывания форсунок, ни искры. Если хоть что то из этого есть, то скорее всего причина не в нём.

Примечание: Если на автомобиле BMW E34 стоят DME(мозги) фирмы Siemens, то в случае неисправности ДПКВ автомобиль заведётся и будет работать(возможно не совсем устойчиво), брав показания с ДПРВ. Проверить тестером(замерив сопротивление) датчик не получиться.

Как снять ДПКВ на двигателе M50.

Датчик порой очень сильно прикипает, что затрудняет его снятие. Для того чтобы добраться до этого датчика необходимо снять крыльчатку или правый патрубок радиатора охлаждения (предварительно нужно слить охлаждающую жидкость).

Сам датчик очень сильно прикипает, поэтому обильно залейте его WD’эшкой(или другой специальной жидкостью). Дальше нужно будет расшатывая в стороны его доставать вверх. Возможно руками это не получиться. Попробуйте уцепиться сбоку газовым ключом и расшатывая в стороны подымать. Так же можно использовать что ни будь в виде клещей здоровых.

Если всё такие не удалось его вытащить — разбивайте верхушку, и по кусочку выламывайте его, точнее всё из него. Дрель, стамеска, шило.

Зазор между датчиком коленвала и шкивом

Устройство датчика положения коленвала – немногочисленность деталей

Этот датчик является электромагнитным по принципу работы. Благодаря ему, производится синхронная работа топливных форсунок в системе впрыскивания топлива и всей системы зажигания. Расположена эта деталь на кронштейне, рядом со шкивом привода генератора. Устанавливая ее, соблюдают зазор между зубчатым шкивом и самим датчиком.

Величина этого зазора должна быть в пределах 1 миллиметра, добиваются этого посредством подбора соответствующих шайб.

На синхродиске находится 60 зубьев, причем 2 из них отсутствуют, а начало двадцатого совпадает с мертвой точкой (верхней) первого или же четвертого цилиндра. Устройство датчика положения коленвала предполагает зазор между его торцевой поверхностью и зубьями диска. А сам же он представлен в виде обмотки из медного провода и намагниченного сердечника, расположенного внутри нее.

За что отвечает датчик коленвала – признаки поломки

Устройство не самое сложное, согласитесь, но и простым его не назовешь. Следующим объяснением постараемся внести ясность, для чего нужен датчик коленвала. А существует он для синхронизации управления форсунок и системы зажигания, поэтому можно смело заявить, что он является одной из наиболее важных деталей всего автомобиля.

Мы определились, на что влияет датчик коленвала автомобиля, и становится вполне понятно, что его поломка приведет, скорей всего, к выходу из строя абсолютно всего механизма. Поэтому в целях безопасности перед длительными поездками сделайте диагностику данной детали, дабы не попасть в неприятную ситуацию.

На неисправность могут указывать следующие признаки:

• значительно снижается мощность работы двигателя;
• в некоторых случаях и вовсе происходит остановка работы движка;
• во время холостого хода обороты мотора не устойчивы;
• происходит непроизвольное снижение или повышение оборотов.

Таким образом, если неисправность в демпфере, тогда не будет производиться должная синхронизация фаз зажигания и впрыска из-за их смещения относительно друг друга. При малейших признаках неполадок сразу же следует обратиться к специалистам, которые не только знают, как работает датчик положения коленвала, но и могут правильно выявить поломку и устранить ее.

В чем заключаются функции датчика коленвала?

Принцип работы датчика положения коленвала можно выразить в генерации синхроимпульсов напряжения таким образом, чтобы они были синхронны прохождению зубьев мимо торцов датчика. Получаемая форма осциллограммы напряжения близка к синусоиде. Получаемая же амплитуда напряжения, а также частота следования импульсов прямо пропорциональна частоте вращения сердца автомобиля – его двигателя. Поэтому, если двигатель работает на холостом ходу, то амплитуда напряжения должна быть не меньше 6 Вольт. А во время прокрутки движка с помощью стартера это значение должно быть более 5 Вольт.

Функции датчика коленвала заключаются в определении положений газораспределительного механизма и коленчатого вала движка. А информация, поступающая от него на систему управления двигателем, непосредственно влияет на впрыск топлива и зажигание. Конечно, мы не можем постоянно контролировать его работу, однако, зная, как работает датчик коленвала, мы можем периодически проводить его диагностику самостоятельно.

Можно это осуществить не самым быстрым способом, но все же: демонтируем деталь с двигателя и проверяем его сопротивление, которое должно колебаться в пределах 550-750 Ом. Если же это не так, следовательно, деталь неисправна и нуждается в срочном ремонте либо же вовсе замене. Помните, что датчик коленвала играет одну из ведущих ролей, поэтому крайне важно следить за его состоянием.

Датчик положения коленчатого вала – всё про датчик коленвала

Современное чудо инженерной мысли – автомобиль, очень сложно представить себе без обилия электронных систем. Электронные системы по своей функциональности можно разделить на следующие системы управления: двигателем, ходовой частью и трансмиссией и салоном (безопасность и комфорт).

Вот именно об одной из таких систем, которая контролирует работу системы впрыска топлива, по сути движения автомобиля. Это датчик положения коленчатого вала. Что собой представляет датчик коленвала

Датчик коленвала в разных источниках (книгах, инструкциях, описаниях или каталогах) может иметь несколько равноправных наименований. ДПКВ – датчик положения коленчатого вала, датчик синхронизации. Чуть реже встречается название «датчик ВМТ».

Датчик оборотов коленвала, без оговорок можно назвать единственным датчиком, неисправность которого приводит к остановке двигателя.

Почему так? Дело в том, что датчик коленвала, задача которого выполнять синхронизацию работы топливных форсунок или системы зажигания. То есть сбой в его работе приводит к сбою, соответственно системы впрыска топлива.

Датчик коленчатого вала в процессе работы подаёт сигналы (сообщает) ЭБУ о положении коленвала, частоте и направлении вращения коленвала. Принцип работы датчика коленвала может отличаться в зависимости от типа применяемого датчика на конкретной модели автомобиля. Типы датчика оборотов коленвала

Магнитные (индуктивного типа). Датчики коленвала этого типа не требуют для себя отдельного источника питания. Для сигнала ЭБУ напряжение индуцируется в тот момент, когда зуб синхронизации проходит сквозь магнитное поле, образованное вокруг датчика. Помимо контроля за оборотами коленвала, датчик коленвала используется и как датчик скорости. Датчик Холла (в основе эффект Холла). Движение тока начинается в момент приближения к датчику изменяющегося магнитного поля. Диск синхронизации перекрывает магнитное поле, и его зубья взаимодействуют с магнитным полем датчика. Датчик оборотов коленвала этого типа применяется ещё и как датчик распределителя зажигания. Оптический датчик. В датчиках этого типа диск синхронизации выполнен с пазами (зубьями) или отверстиями. Диск прерывает световой поток между приёмником и светодиодом. Приёмник, перерабатывая полученный световой поток в импульс напряжения, передаёт его в ЭБУ.

ЗАМЕНА ДКПВ

Разберемся где находится датчик коленвала на ВАЗ 2114. Определить местоположение устройства несложно – откройте капот и осмотрите левую часть моторного отсека. Возле масляного насоса вы увидите небольшое устройство с пластиковым корпусом, зафиксированное в посадочном гнезде на крышке шкива генератора, это и есть ДКПВ.

Замена датчика коленвала на ВАЗ 2114 требует наличия ключа-трещотки с головкой на 10, также не помешает удлинитель на ключ длиною в 5 сантиметров, поскольку доступ к самому датчику ограничен находящимися рядом агрегатами.

Снятие ДКПВ выполняется в следующей последовательности:

1. Открываем капот автомобиля, находим датчик и отсоединяем идущие на него провода питания;
2. Надеваем головку ключа-трещотки на фиксирующий болт и выкручиваем его;
3. Извлекаем ДКПВ из посадочного гнезда.

Установка нового устройства производится в обратной последовательности. Тут важно соблюсти правило минимального зазора между самим ДКПВ и шкивом генератора, который можно регулировать посредством идущих в комплекте с ДКПВ посадочных шайб.

Согласно правилам, зазор между шкивом генератора и сердечником ДКПВ не должен превышать 1 мм и быть не меньше 0,61 мм. Для определения величины зазора воспользуйтесь штангенциркулем.

Также стоит отметить, что если произошла поломка датчика надеяться на самостоятельный ремонт устройства не стоит.

Данный измерительный прибор обладает очень нежной начинкой, и если начал барахлить чувствительный элемент либо контакты, датчику уже ни чем не поможешь – проще и быстрее просто купить и установить новое устройство, благо, стоит он не дорого (стоимость ДКВП колеблется в пределах 300-500 рублей, в зависимости от производителя.), а замена, как вы видите, выполняется в течение 5-10 минут.

Рекомендуем посмотреть:

Датчик оборотов коленчатого вала признаки неисправности

Не работает датчик распредвала симптомы

Функции датчика коленчатого вала

Как уже было сказано, одним из явных признаков неполадок ДПКВ является полная остановка двигателя. Так получается в результате того, что сбои в его работе не позволяют системе питания своевременно подавать горючее, а система зажигания не способна в заданный момент поджечь топливно-воздушную смесь. Теперь рассмотрим, почему так происходит.

Датчик коленвала посылает сигналы в ЭБУ, сигнализируя о положении коленчатого вала в определенный момент, а также сообщает о направлении вращения вала и указывает частоту вращения. Отметим, что на разных автомобилях как само устройство, так и некоторые функции ДПКВ могут отличаться. Это зависит от типа установленного элемента. Устройства могут быть:

Конструкция ДПКВ и его основные элементы

Датчик положения коленчатого вала ВАЗа имеет достаточно простую схему. В нем имеется несколько основных элементов:

1. Намагниченный сердечник из стали.
2. Каркас из капрона.
3. Поверх каркаса проведена намотка медного тонкого провода в лаковой изоляции.
4. Все элементы залиты компаундом.

Устанавливается ДПКВ в непосредственной близости от шкива коленчатого вала, на котором имеются зубья. Причем всего их должно быть 60, но в одном месте два вырезано. Благодаря этому промежутку блок управления видит, когда поршень первого цилиндра располагается в ВМТ.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

• холодный или прогретый двигатель не заводится;
• во время работы под нагрузкой возникает детонация;
• плавают обороты холостого хода;
• снижается мощность двигателя, пропадает динамика;
• скачут обороты во время движения, произвольно меняются обороты и т.д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора. Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ. В норме показания должны составлять 550-750 Ом. Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна. Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм. Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.

Подведем итог

С учетом вышесказанного можно сделать вывод о том, что датчик коленвала является одним из самых важных элементов в общей схеме электронного управления силовым агрегатом. Выход из строя ДПКВ приведет к полной остановке двигателя, сбои в его работе сильно осложняют эксплуатацию ТС или делают езду на автомобиле практически невозможной.

Что касается проверки и замены, в самом начале следует убедиться, что в зазоре между датчиком и диском синхронизации нет посторонних предметов, а также сам зазор находится в допустимых рамках. Параллельно следует учитывать и то, что устройство может быть исправным и работоспособным, а причиной сбоев является грязь на сердечнике ДПКВ.

Назначение и особенности работы ДПРВ (датчик положения распредвала) на бензиновом и дизельном двигателе. Проверка и замена датчика своими руками.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Назначение, устройство и принцип работы датчика положения коленчатого вала (датчика синхронизации). Как проверить и установить датчик коленвала.

Почему заливает свечи зажигания на инжекторных и карбюраторных двигателях: основные причины мокрых свечей. Как просушить свечи и запустить мотор, советы.

Устройство датчика положения (датчик на основе эффекта Холла). Конструктивные особенности, назначение и принцип работы. Как самому проверить датчик на авто.

Устройство и схема работы инжектора. Плюсы и минусы инжектора по сравнению с карбюратором. Часты неисправности инжекторных систем питания. Полезные советы.

Замена датчика

Для снятия контролера положения коленвала вам потребуется ключ «10». Порядок снятия такой:

• Выключаем зажигание и отсоединяем разъем датчика
• Откручиваем болт, крепящий датчик, воспользовавшись ключиком «10», фото внизу

• Снимаем ДПКВ с кронштейна крышки насоса масла
• Устанавливаем проверенный либо новый контролер на место таким же образом
• Марка датчика положение коленчатого вала ваз 21124 по каталогу 2112-3847910

На этом всё, дополнительно разобраться в проверке поможет видео.

В инжекторных двигателях, устанавливаемых на ВАЗ-2112 общая система впрыска намного проще в обслуживании и экономичнее при эксплуатации, в отличии от карбюраторного аналога. Однако есть минус – это , которые время от времени так и выходят из строя, а это чаще всего приносит хлопоты большинству автовладельцев.

На видео рассмотрен процесс замены датчика коленвала, наглядно можно разглядеть и где находится сам датчик:

Для того, чтобы точно понять где расположен датчик коленчатого вала, необходимо знать, как он работает. Это устройство предназначено для считывания количества оборотов зубчиков шкива генератора, проходящие во время движения возле его сердечника, которые создают специальные импульсы, и затем при помощи этого датчика обрабатываются и переходят в ЭБУ ( – прим.) .

Это необходимо для синхронизации фаз впрыска топлива и подачи импульса для воспламенения горючей смеси в камеры сгорания. Иными словами, основываясь на показаниях этого датчика блок управления двигателем определяет, в каком количестве и в какой цилиндр нужно подавать топливную смесь.

Вид сверху на датчик коленвала и шкивы привода.

Таким образом не сложно понять, что этот датчик находится только около шкива генератора и закреплён на специальном кронштейне при помощи болта. К датчику подключена колодка и достаточно длинный провод питания.

Признаки неисправности датчика

Если датчик коленвала выйдет из строя полностью, то запустить двигатель не получится, однако существует ряд причин, по которым можно заранее установить его неисправность:

• Уменьшение мощности двигателя.
• Функционирование двигателя нестабильное.
• Запуск двигателя затруднён.

Проверка датчика коленвала

Для того, чтобы проверить на работоспособность датчик коленвала, необходимо лишь смерить сопротивление его обмоток. Данные на мультиметре должны находится в пределах 550-570 Ом, и если они являются таковыми, то дело может быть и в покрывшейся коррозией проводке .

Помните, что этот датчик не подлежит ремонту и ему необходима только лишь замена.

Причины неисправности

К одному из них и относится датчик коленчатого вала, после выхода из строя которого перестанет функционировать вся система в целом. Разочаровываться в таком случае нет необходимости, потому, что провести его замену можно легко своими руками, а наша статья поможет в этом.

Не смотря на то, что это устройство и отличается высокой надёжностью, и его выход из строя не происходит регулярно, неисправность сразу даст о себе знать, так как двигатель просто-напросто не запустится. И так как этот датчик не обладает подвижными частями, и его неполадки никак не связаны с механическими повреждениями, то основной причиной выхода из строя датчика становится: налипшая грязь, повышенная влажность в подкапотном пространстве, вызвавшая коррозию соединений.

SECU-3.org

— Ось проходящая через центр датчика должна лежать в плоскости, развернутой на 90 градусов относительно оси вращения диска! Параллельность осей датчика и диска не допускается. (Датчик должен быть расположен на радиусе а не с торца).

— Угловое положение диска должно быть выставлено и зафиксировано с точностью не менее 2 градусов. Угловое положение устанавливается следующим образом. Первым зубом диска считается зуб, который находится сразу после 2-х отсутствующих зубьев номер 59 и 60 по ходу вращения. Для установки двигатель выставляется в ВМТ 1 цилиндра по штатным меткам с обязательным контролем по щупу вставленному в свечное отверстие — как можно более точно. Датчик при этом должен находится напротив центра 20-го по ходу вращения зуба диска ДПКВ.

— Минимальная толщина зуба (диска) 4мм.

— Зазор датчик-диск 0.8-1.2 мм должен быть обязательно проконтролирован щупом после окончательной установки датчика, подбор зазора осуществляется подпиливанием кронштейна.

— Максимально допустимое осевое и радиальное биение реперной поверхности диска — 0.1мм. Если после пуска двигателя визуально отмечается заметное глазом биение — диск необходимо переделать!

— Кронштейн датчика должен быть достаточно массивным, надежно закреплен на двигателе минимум в 2 точках и выполняется (желательно) из немагнитного материала (Д16Т, силумины, композиты).

— Реперная область может быть нанесена на любой штатный шкив коленвала при условии, что он выполнен из чугуна или стали и имеет необходимую толщину, находится вне масляного картера двигателя. Нанесение производится путем фрезерования 60-ти пазов с шагом в 6 угловых градусов, пальчиковой фрезой соответствующего диаметра на поворотном столе. Диаметр фрезы рассчитывается следующим образом — D*3.14/120 где D — диаметр диска. Глубина фрезерования рекомендуется 1.2 от диаметра фрезы. В последующем установив диск на автомобиле и установив датчик, фломастером отмечают 2 зуба для удаления в том месте которое определяет вышеописанное требование взаимного положения диска и датчика. Затем диск снимают и зубья удаляют в ручную с помощью болгарки или напильника

— На некоторых двигателях (renault, ford) наилучшим способом изготовления диска является приваривание заранее изготовленного стального венца с зубьями к штатному (стальному) шкиву коленчатого вала.
