Устройство и виды стеклоподъемников, ручные, электрические, импульсные, реечные, тросовые

Стеклоподъемники — важный элемент автомобилей, обеспечивающий управление окнами. В статье рассмотрим устройство и виды стеклоподъемников: ручные, электрические, импульсные, реечные и тросовые механизмы. Особое внимание уделим стеклоподъемникам автомобилей ВАЗ 2107-2114, секвентальным стеклоподъемникам и доводчикам, их особенностям и разновидностям. Эта информация поможет владельцам автомобилей лучше понять работу стеклоподъемников и выбрать подходящие решения для своего транспортного средства.

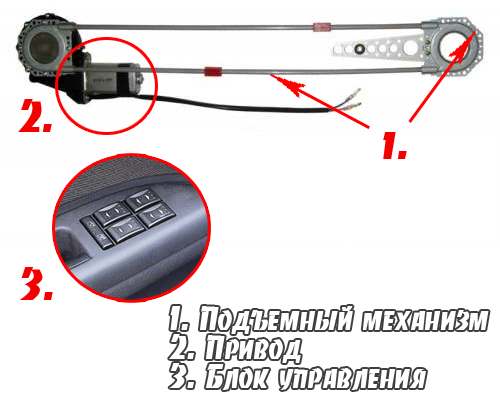

Устройство стеклоподъемника с электрическим приводом

Электрические стеклоподъемники устанавливаются в дверях автомобиля, либо в подрамниках, либо на корпусе. Устройство стеклоподъемника состоит из нескольких ключевых элементов:

• привода;
• подъемного механизма;
• блока управления.

Привод включает электродвигатель и червячную с зубчатой передачами, объединенные в блок. Его основная функция — передача усилия подъемному механизму для поднятия или опускания стекла. Конструкция червячной передачи предотвращает случайное опускание стекла. Вращение в червячном механизме возможно только в одном направлении — от червяка к колесу; при попытке повернуть в обратную сторону механизм блокируется.

Эксперты в области автомобильной техники отмечают, что стеклоподъемники играют важную роль в комфорте и безопасности водителей и пассажиров. Существует несколько типов стеклоподъемников, каждый из которых имеет свои особенности и преимущества. Ручные стеклоподъемники, хотя и устаревшие, все еще используются в бюджетных моделях автомобилей благодаря своей простоте и надежности. Электрические стеклоподъемники, в свою очередь, обеспечивают удобство и легкость в использовании, позволяя открывать и закрывать окна одним нажатием кнопки. Импульсные механизмы, которые активируются коротким нажатием, становятся все более популярными благодаря своей функциональности. Реечные и тросовые системы также имеют свои преимущества: реечные обеспечивают более плавное движение стекла, тогда как тросовые конструкции легче и компактнее. В целом, выбор типа стеклоподъемника зависит от предпочтений автовладельца и особенностей конкретной модели автомобиля.

Устройство электрических стеклоподъемников ФОРВАРД

Разновидности подъемников

Подъемный механизм – это исполнительное устройство, его задача – поднимать и опускать стекло. Конструктивно подъемники отличаются между собой, существуют следующие виды:

1. тросовый;
2. реечный;
3. рычажный.

Каждый из них имеет свои преимущества и недостатки.

Интересные факты

Вот несколько интересных фактов о стеклоподъемниках:

1. Разнообразие механизмов: Стеклоподъемники бывают различных типов, включая ручные, электрические, импульсные, реечные и тросовые. Ручные стеклоподъемники требуют физического усилия для подъема и опускания стекла, тогда как электрические работают от бортовой сети автомобиля и управляются кнопками. Импульсные стеклоподъемники позволяют поднять или опустить стекло одним нажатием кнопки, что делает их более удобными.

2. Технология безопасности: Современные электрические стеклоподъемники часто оснащены функцией автоматического остановки при встрече с препятствием. Это предотвращает травмы и повреждения, если, например, рука или голова человека окажется в пути стекла. Эта функция стала стандартом в большинстве новых автомобилей.

3. Энергоэффективность: Некоторые современные стеклоподъемники используют технологии, которые минимизируют потребление энергии. Например, реечные и тросовые механизмы могут быть более эффективными в плане использования энергии по сравнению с традиционными системами, что особенно важно для электромобилей, где каждая единица энергии имеет значение для увеличения запаса хода.

Стеклоподъемники ГРАНАТ реечные. Устройство и характеристики

Тросовый

Основное преимущество тросового стеклоподъемника — высокая ремонтопригодность. Запчасти доступны в большинстве магазинов, а ремонт можно выполнить самостоятельно. Это качество компенсирует недостатки механизма: износ троса, его растяжение, низкую прочность пластиковых направляющих и склонность электромотора к перегреву.

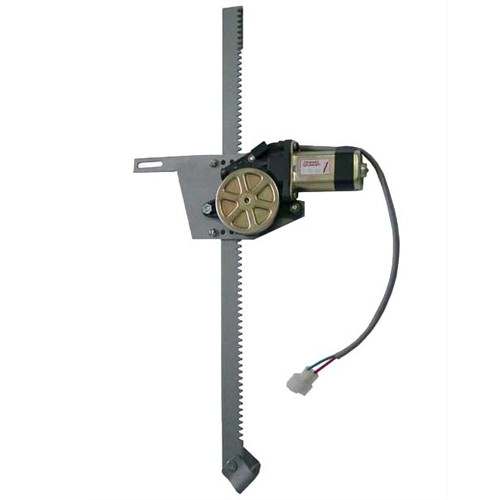

Реечный

Реечные стеклоподъемники отличаются большей долговечностью. Принцип их работы заключается в том, вращательное движение, передаваемое от электромотора шестерням, превращается в линейное движение реек. Такие стеклоподъемники, помимо надежности, обладают более высокой скоростью, чем тросовые, а шума при этом издают меньше.

Однако реечные стеклоподъемники не лишены недостатков. Основной заключается в том, что шестерням нужна смазка, в противном случае они быстро стираются, и перестают нормально работать. Второй недостаток присущ тем устройствам, производители которых сэкономили на металле, и сделали шестерни пластмассовыми. Этот материал сильно уступает в прочности алюминию, что весьма существенно сказывается на сроке службы. Наконец, реечные стеклоподъемники требуют больше свободного места внутри дверцы автомобиля.

Преимущества реечных стеклоподъемников «Форфад» | Обзоры от MotoRRing.ru

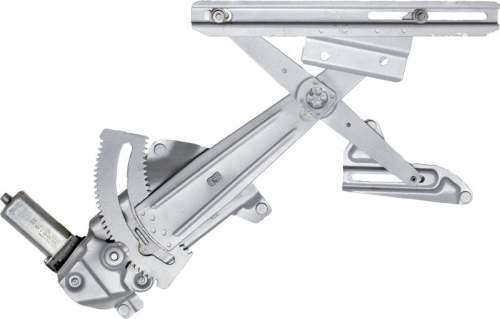

Рычажный

Рычажный механизм отличается надежностью и компактностью. В этом устройстве электродвигатель вращает шестерню, передающую движение одному или двум рычагам. Рычаги перемещают пластину, удерживающую стекло. Однако у этого механизма есть недостаток: скорость подъема стекла неравномерна — чем выше оно поднимается, тем медленнее движется.

Стекло, независимо от типа стеклоподъемников в автомобилях, перемещается по направляющим. В дверях автомобиля эту функцию выполняют желоба, а внутри конструкции — рельсы.

Что такое импульсные стеклоподъемники?

Существует два вида электрических стеклоподъемников: импульсные и неимпульсные. Импульсные стеклоподъемники могут работать как в импульсном, так и в обычном режиме. Обычный режим подразумевает, что электрический стеклоподъемник работает только тогда, когда нажата клавиша управления. В импульсном режиме достаточно одного короткого нажатия, чтобы полностью опустить или поднять стекло.

Как правило, импульсные стеклоподъемники оснащают пятипозиционными клавишами управления, которые от нейтрального положения имеют две позиции вверх и две вниз. При перемещении клавиши в первую позицию стеклоподъемник работает в обычном режиме, и стекло опустится или поднимется ровно настолько, насколько хочет водитель. Во второй позиции подается управляющий импульс на полное открытие или закрытие окна.

Второе название, которое получили автоматические стеклоподъемники в народе, секвентальные. Данный термин применен неверно, поскольку «секвентальный» означает «последовательный» (от английского sequence). Всем известны секвентальные коробки передач, в которых переключение происходит последовательно. Что должен представлять собой секвентальный стеклоподъемник, остается загадкой. Скорее всего, кому-то просто очень понравилось слово.

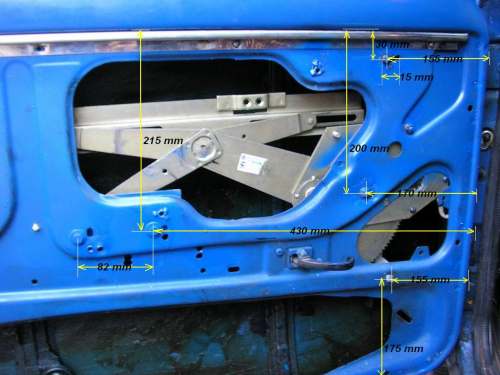

Установка электрических стеклоподъемников своими руками

Чаще всего вопрос о самостоятельной установке возникает у владельцев отечественных автомобилей. В сети много руководств по установке электрических стеклоподъемников на модели ВАЗ-2107, ВАЗ-2110, ВАЗ-2114 и другие.

В магазинах доступны как стеклоподъемники для конкретных моделей, так и универсальные варианты, которые можно установить на любую машину, включая ВАЗ-2107. Основное различие в том, что для установки специализированного механизма нужно полностью снять старый стеклоподъемник, тогда как универсальный вариант можно интегрировать с существующим.

Для ВАЗ-2107 не предусмотрены специальные стеклоподъемники, поэтому единственный вариант — установка универсальных электрических стеклоподъемников. Для этого нужно снять ручки-«весла» и установить электромотор внутри каждой двери, который с помощью шестерен будет приводить в действие родной механический стеклоподъемник.

Преимущества и недостатки различных типов стеклоподъемников

Стеклоподъемники являются важным элементом автомобильной конструкции, обеспечивая удобство и безопасность при использовании окон. Существует несколько типов стеклоподъемников, каждый из которых имеет свои преимущества и недостатки.

Ручные стеклоподъемники представляют собой наиболее простую и традиционную конструкцию. Они работают на основе механического привода, который активируется с помощью рукоятки. Основные преимущества ручных стеклоподъемников включают:

• Надежность: Простота конструкции делает их менее подверженными поломкам.
• Низкая стоимость: Ручные стеклоподъемники обычно дешевле в производстве и замене.
• Отсутствие зависимости от электроники: Они не требуют электрического питания, что делает их идеальными для автомобилей с ограниченными электрическими системами.

Однако у ручных стеклоподъемников есть и недостатки:

• Удобство: Для открытия и закрытия окна требуется физическое усилие, что может быть неудобно для водителя и пассажиров.
• Ограниченная функциональность: Ручные стеклоподъемники не имеют дополнительных функций, таких как автоматическое закрытие или защита от зажатия.

Электрические стеклоподъемники стали стандартом для большинства современных автомобилей. Они работают на основе электродвигателя, который управляется кнопками на панели управления. Преимущества электрических стеклоподъемников включают:

• Удобство: Окна можно открывать и закрывать одним нажатием кнопки, что значительно упрощает процесс.
• Дополнительные функции: Многие электрические стеклоподъемники оснащены функциями автоматического закрытия, блокировки и защиты от зажатия.
• Эстетика: Отсутствие механических рукояток создает более современный и аккуратный вид интерьера автомобиля.

Тем не менее, электрические стеклоподъемники имеют и свои недостатки:

• Зависимость от электроники: Поломка электрической системы может сделать окна неработоспособными.
• Стоимость: Они дороже в производстве и ремонте по сравнению с ручными аналогами.

Импульсные стеклоподъемники представляют собой усовершенствованную версию электрических. Они позволяют открывать и закрывать окна с помощью короткого нажатия кнопки, что делает их более удобными в использовании. Преимущества импульсных стеклоподъемников:

• Удобство: Не нужно удерживать кнопку, достаточно одного нажатия для полного открытия или закрытия окна.
• Безопасность: Многие модели имеют защиту от зажатия, что предотвращает травмы.

Недостатки импульсных стеклоподъемников:

• Сложность конструкции: Более сложная электроника может привести к большему количеству поломок.
• Стоимость: Они, как правило, дороже стандартных электрических стеклоподъемников.

Реечные и тросовые стеклоподъемники представляют собой различные механизмы, используемые для перемещения стекла. Реечные стеклоподъемники используют зубчатую рейку и шестерню, в то время как тросовые стеклоподъемники работают на основе троса, который перемещает стекло вверх и вниз. Преимущества реечных стеклоподъемников:

• Надежность: Они менее подвержены износу и поломкам по сравнению с тросовыми системами.
• Простота обслуживания: Реечные механизмы легче ремонтировать и заменять.

Недостатки реечных стеклоподъемников:

• Вес: Они могут быть тяжелее, что увеличивает общий вес автомобиля.

Преимущества тросовых стеклоподъемников:

• Легкость: Они обычно легче, что может снизить общий вес автомобиля.
• Компактность: Тросовые механизмы занимают меньше места, что позволяет улучшить дизайн интерьера.

Недостатки тросовых стеклоподъемников:

• Износ: Тросы могут изнашиваться быстрее, что приводит к необходимости их замены.

В заключение, выбор типа стеклоподъемника зависит от предпочтений владельца автомобиля, его бюджета и требований к удобству и функциональности. Каждый из представленных типов имеет свои уникальные характеристики, которые могут быть более или менее подходящими в зависимости от конкретных условий эксплуатации.

Вопрос-ответ

Как устроены стеклоподъемники?

Конструкция и принцип работы рычажного стеклоподъемника. Рычажный стеклоподъемник состоит из приводного механизма, системы рычагов и кулисы с кронштейном крепления стекла. Приводной механизм состоит из ведущей шестерни, которая получает крутящий момент от рукоятки или электродвигателя, и зубчатого сектора.

Что такое реечный стеклоподъемник?

Реечный стеклоподъёмник отличается от всех других видов устройств для управления окнами и дверями своим механизмом и установкой. Зубчатая рейка крепится внутри двери вертикально и также зацепляется с шестернёй, прикреплённой к приводному валику. Редуктор и электродвигатель ставятся на пластине, соединённой со стеклом.

Что такое стеклоподъемник?

Стеклоподъёмник – это важная часть машины, которой снабжаются даже бюджетные транспортные средства. Он представляет собой автоматический механизм подъёма стёкол. Со временем компонент электроцепи может выйти из строя, что приведёт к определённым трудностям.

Советы

СОВЕТ №1

Перед покупкой стеклоподъемника обязательно ознакомьтесь с его типами и принципами работы. Это поможет вам выбрать наиболее подходящий вариант для вашего автомобиля, учитывая его особенности и ваши предпочтения.

СОВЕТ №2

При установке электрического стеклоподъемника следуйте инструкциям производителя и обращайте внимание на качество проводки. Неправильная установка может привести к короткому замыканию или поломке устройства.

СОВЕТ №3

Регулярно проверяйте состояние тросов и механизмов ручных стеклоподъемников. Своевременная смазка и замена изношенных деталей помогут избежать серьезных поломок и продлить срок службы устройства.

СОВЕТ №4

Если вы планируете установить импульсный или реечный стеклоподъемник, проконсультируйтесь с профессионалом. Неправильный выбор или установка может повлиять на безопасность и функциональность вашего автомобиля.
