Системы курсовой устойчивости, такие как ESC (Electronic Stability Control) и DSC (Dynamic Stability Control), обеспечивают безопасность автомобилей, предотвращая неконтролируемое скольжение и потерю управления в сложных условиях. В статье рассмотрим принципы работы этих систем, их функции и преимущества, а также влияние на безопасность водителей и пассажиров. Понимание курсовой устойчивости поможет оценить современные технологии и повысить безопасность на дорогах.
Устройство систем ESC, DSC, ESP, VDC, VSC, VSA
Система курсовой устойчивости представляет собой высокоэффективный комплекс активной безопасности, который включает в себя следующие элементы:
- Антиблокировочная система тормозов (ABS);
- Система распределения тормозных усилий (EBD);
- Электронная блокировка дифференциала (EDS);
- Антипробуксовочная система (ASR).
В состав системы входят датчики, которые контролируют такие параметры, как давление в тормозной системе, угловая скорость колес, ускорение, скорость поворота и угол поворота руля. Основными компонентами являются блок управления и гидравлический модуль.
Одна группа датчиков анализирует действия водителя, предоставляя информацию о угле поворота рулевого колеса и уровне давления в тормозах. В то же время другая группа собирает данные о движении автомобиля, включая частоту вращения колес, поперечное и продольное ускорение, скорость поворота и давление в тормозной системе.
Электронный блок управления (ЭБУ) ESP, основываясь на информации от датчиков, отправляет команды исполнительным механизмам. Блок управления ESP также взаимодействует с системами управления двигателем и автоматической коробкой передач (АКПП), получая необходимые данные и передавая управляющие сигналы.
Система динамической стабилизации функционирует через гидравлический блок ABS.
Системы курсовой устойчивости, такие как ESC (Electronic Stability Control) и DSC (Dynamic Stability Control), играют важную роль в обеспечении безопасности на дороге. Эксперты подчеркивают, что эти технологии основываются на комплексном анализе данных от датчиков, которые отслеживают скорость, угол поворота и ускорение автомобиля. При выявлении потери сцепления с дорогой или заноса система автоматически регулирует торможение на отдельных колесах и, в некоторых случаях, мощность двигателя. Это позволяет водителю сохранять контроль над автомобилем в критических ситуациях. Специалисты отмечают, что такие системы значительно снижают риск аварий, особенно в сложных погодных условиях, и становятся стандартом безопасности в современных автомобилях. В результате внедрение ESC и аналогичных технологий способствует повышению общей безопасности на дорогах.
Системы курсовой устойчивости, такие как ESC (Electronic Stability Control) и DSC (Dynamic Stability Control), играют ключевую роль в обеспечении безопасности на дороге. Эксперты отмечают, что эти технологии работают на основе комплексного анализа данных с различных датчиков, которые отслеживают параметры движения автомобиля, такие как скорость, угол поворота и ускорение. При обнаружении потери сцепления с дорогой или угрозы заноса система автоматически активирует тормоза на отдельных колесах, что помогает восстановить контроль над автомобилем.
Кроме того, современные системы могут взаимодействовать с другими электронными системами автомобиля, такими как ABS (Anti-lock Braking System) и TCS (Traction Control System), что значительно повышает общую эффективность управления. По мнению специалистов, внедрение таких технологий значительно снижает риск аварийных ситуаций и делает вождение более предсказуемым и безопасным, особенно в сложных дорожных условиях.

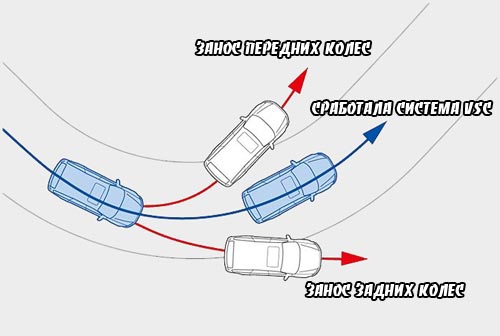

Принцип работы систем ESC, DSC, ESP, VDC, VSC, VSA
ЭБУ системы курсовой устойчивости работает непрерывно. Получая информацию от датчиков, анализирующих действия водителя, вычисляет желаемые параметры движения автомобиля. Полученные результаты сравниваются с фактическими параметрами, информация о которых поступает от второй группы датчиков. Несовпадение распознается ESP как неконтролируемая ситуация, и она включается в работу.
Стабилизируется движение следующими способами:
- подтормаживаются определенные колеса;
- изменяется крутящий момент двигателя;
- если автомобиль имеет систему активного рулевого управления, изменяется угол поворота передних колес;
- если машина имеет адаптивную подвеску, изменяется степень демпфирования амортизаторов.
Крутящий момент мотора изменяется одним из нескольких способов:
Читайте также:
- изменяется положение дроссельной заслонки;
- пропускается впрыск горючего или импульс зажигания;
- изменяется угол опережения зажигания;
- отменяется переключение передачи в АКПП;
- в случае полного привода осуществляется перераспределение крутящего момента на осях.
| Система стабилизации | Функции | Отличительные особенности |
|---|---|---|
| ESC (Electronic Stability Control) | Предотвращение потери управляемости автомобиля за счет контроля за вращением колес и корректировки тормозного усилия на отдельных колесах, а также снижения мощности двигателя. | Широко распространенная система, используемая большинством производителей автомобилей. |
| DSC (Dynamic Stability Control) | Аналогична ESC, предотвращает занос и скольжение автомобиля, контролируя вращение колес и корректируя тормозное усилие и мощность двигателя. | Часто используется как синоним ESC, может иметь незначительные отличия в алгоритмах работы в зависимости от производителя. |
| ESP (Electronic Stability Program) | Функционально идентична ESC и DSC. | Торговая марка Bosch, часто используется как синоним ESC и DSC. |
| VDC (Vehicle Dynamics Control) | Полнофункциональная система, объединяющая функции ESC/DSC/ESP, может включать в себя дополнительные функции, такие как контроль тяги (TCS) и антипробуксовочная система (ASR). | Может включать более продвинутые алгоритмы управления, например, учет дорожных условий. |
| VSA (Vehicle Stability Assist) | Система Honda, аналогичная по функциям ESC, DSC и ESP. | Может иметь специфические алгоритмы, оптимизированные под особенности автомобилей Honda. |
| Компонент | Функция | Принцип работы |
|---|---|---|
| Датчик скорости вращения колес | Измеряет скорость вращения каждого колеса. | Использует эффект Холла или индуктивный принцип для определения частоты вращения зубчатого колеса, связанного с осью. |
| Датчик угла поворота руля | Определяет положение рулевого колеса. | Измеряет угол поворота рулевого вала, обычно с помощью оптического или магнитного датчика. |
| Датчик угловой скорости рыскания (Yaw Rate Sensor) | Измеряет скорость вращения автомобиля вокруг вертикальной оси. | Использует гироскоп (часто MEMS-гироскоп) для определения угловой скорости вращения кузова. |
| Датчик поперечного ускорения (Lateral Acceleration Sensor) | Измеряет боковое ускорение автомобиля. | Использует акселерометр для определения силы, действующей на автомобиль в поперечном направлении. |
| Блок управления (ECU/ESC Control Unit) | Обрабатывает данные со всех датчиков и принимает решения о корректирующих действиях. | Содержит микропроцессор, который постоянно сравнивает фактическое поведение автомобиля с желаемым (определяемым по положению руля и педали газа). |
| Гидравлический блок (Hydraulic Modulator) | Управляет давлением тормозной жидкости в тормозных контурах каждого колеса. | Состоит из насоса, клапанов и аккумуляторов давления, которые позволяют индивидуально регулировать тормозное усилие на каждом колесе. |
| Исполнительные механизмы (Тормозные суппорты) | Применяют тормозное усилие к колесам. | Сжимают тормозные колодки к тормозному диску, замедляя вращение колеса. |
| Датчик положения педали газа | Определяет степень нажатия на педаль акселератора. | Измеряет положение педали, обычно с помощью потенциометра или бесконтактного датчика. |
| Датчик давления в тормозной системе | Измеряет давление в тормозной магистрали. | Определяет, насколько сильно водитель нажимает на педаль тормоза. |
| Индикатор на приборной панели | Предупреждает водителя о работе системы или ее неисправности. | Загорается, когда система активно вмешивается в управление или при обнаружении ошибки. |
Интересные факты
Вот несколько увлекательных фактов о системах курсовой устойчивости, таких как ESC (Электронный контроль устойчивости) и DSC (Динамический контроль устойчивости):
-
Принцип функционирования: Системы курсовой устойчивости опираются на данные, получаемые от различных датчиков автомобиля, включая датчики угла поворота руля, датчики скорости колес и акселерометры. Эти сведения обрабатываются в реальном времени для определения, теряет ли автомобиль сцепление с дорожным покрытием. Если система фиксирует, что автомобиль начинает скользить или терять контроль, она может автоматически регулировать торможение на отдельных колесах и даже снижать мощность двигателя, чтобы вернуть транспортное средство в стабильное состояние.
-
Историческое развитие: Первые системы курсовой устойчивости начали внедряться в 1990-х годах, что стало значительным шагом в повышении безопасности автомобилей. Например, система ESC впервые появилась в серийных автомобилях в 1995 году на модели Mercedes-Benz S-Class. С тех пор она стала стандартом безопасности во многих странах и существенно снизила количество аварий, связанных с потерей управления.
-
Влияние на безопасность: Исследования показывают, что автомобили, оборудованные системами курсовой устойчивости, могут уменьшить риск аварий на 30-50% в условиях скользкой дороги или при резких маневрах. Это делает такие системы не только важными для повышения комфорта вождения, но и критически необходимыми для обеспечения безопасности как водителей, так и пассажиров.
Насколько необходима система динамической стабилизации
Скептики против внедрения электронных вспомогательных систем в автомобили утверждают, что технологии, такие как ESC, DSC, ESP, VDC, VSC и VSA, расслабляют водителей и служат способом извлечения денег из их карманов. Они напоминают, что два десятка лет назад автомобили обходились без этих помощников, и водители успешно управляли.
В этих аргументах есть доля правды. Некоторые водители, полагаясь на системы ESC, DSC, ESP, VDC, VSC и VSA, начинают вести себя на дороге без осторожности, что может привести к серьезным последствиям.
Тем не менее, нельзя полностью согласиться с критиками активных систем безопасности. Система курсовой устойчивости необходима как дополнительная мера предосторожности. Исследования показывают, что человек тратит больше времени на анализ ситуации и принятие решений, чем электронная система. ESP уже спасла жизни многим участникам дорожного движения, особенно новичкам. Если водитель достиг уровня мастерства, при котором система работает, но не вмешивается, это можно считать достижением.
Дополнительные возможности систем ESC, DSC, ESP, VDC, VSC, VSA
Система курсовой устойчивости, помимо своей главной функции – динамической стабилизации автомобиля, также способна выполнять ряд дополнительных задач, таких как предотвращение опрокидывания, столкновений, стабилизация автопоезда и другие.
Внедорожники, из-за высоко расположенного центра тяжести, имеют тенденцию к опрокидыванию при входе в поворот на высокой скорости. Для предотвращения таких ситуаций разработана система предотвращения опрокидывания, известная как Roll Over Prevention (ROP). Для повышения устойчивости происходит подтормаживание передних колес, а также снижение крутящего момента двигателя.
Для реализации функции предотвращения столкновений системам ESC, DSC, ESP, VDC, VSC и VSA требуется дополнительно адаптивный круиз-контроль. Сначала водителю подаются звуковые и визуальные предупреждения, а если реакции не последует, автоматически увеличивается давление в тормозной системе.
-
Читайте также:
Когда система курсовой устойчивости используется для стабилизации автопоезда на автомобилях с тягово-сцепным устройством, она предотвращает рыскание прицепа, подтормаживая колеса и уменьшая крутящий момент двигателя.
Еще одной полезной функцией, особенно актуальной при движении по серпантину, является повышение эффективности тормозов при их нагреве (известная как Over Boost или Fading Brake Support). Эта функция работает следующим образом: при нагреве тормозных колодок автоматически увеличивается давление в тормозной системе.
Кроме того, система динамической стабилизации может автоматически удалять влагу с тормозных дисков. Эта функция активируется при включенных стеклоочистителях на скорости выше 50 км/ч. Принцип ее работы заключается в кратковременном регулярном повышении давления в тормозной системе, что приводит к прижатию колодок к тормозным дискам. В результате диски нагреваются, и вода, попавшая на них, частично удаляется колодками, а частично испаряется.
Сравнение различных систем динамической стабилизации
Системы динамической стабилизации, такие как ESC (Electronic Stability Control) и DSC (Dynamic Stability Control), предназначены для повышения безопасности и управляемости автомобиля в сложных условиях. Несмотря на то, что эти системы имеют схожие цели, они могут различаться по своей реализации и функциональности. Рассмотрим подробнее, как работают эти системы и в чем их отличия.
ESC (Electronic Stability Control) — это система, которая помогает предотвратить потерю сцепления колес с дорогой и, как следствие, занос автомобиля. Она использует данные от различных датчиков, таких как датчики угла поворота руля, датчики скорости колес и акселерометры, чтобы определить, когда автомобиль начинает терять стабильность. Если система обнаруживает, что автомобиль начинает скользить или заноситься, она автоматически регулирует тормозное усилие на отдельных колесах, а также может уменьшить мощность двигателя, чтобы вернуть автомобиль в стабильное состояние.
DSC (Dynamic Stability Control) является более продвинутой версией ESC и часто используется в автомобилях BMW. Она работает по аналогичному принципу, но включает в себя дополнительные функции, такие как контроль тяги и адаптивное управление тормозами. DSC может более точно определять, когда требуется вмешательство, и может работать в более широком диапазоне условий, включая сложные дорожные ситуации и различные типы покрытия. Кроме того, DSC может взаимодействовать с другими системами автомобиля, такими как ABS (Anti-lock Braking System) и TCS (Traction Control System), для достижения максимальной эффективности.
Сравнивая ESC и DSC, можно выделить несколько ключевых аспектов:
- Точность и скорость реакции: DSC, как правило, реагирует быстрее и точнее, чем стандартные системы ESC, благодаря более сложным алгоритмам и дополнительным датчикам.
- Интеграция с другими системами: DSC часто работает в тандеме с другими системами безопасности, что позволяет улучшить общую управляемость автомобиля.
- Настройки и режимы: Некоторые системы DSC могут предлагать различные режимы работы, позволяя водителю выбирать между спортивным и комфортным стилем вождения.
Кроме ESC и DSC, существуют и другие системы динамической стабилизации, такие как VSC (Vehicle Stability Control) и ESP (Electronic Stability Program), которые также выполняют схожие функции, но могут иметь свои уникальные особенности и алгоритмы работы. Например, VSC, используемая в автомобилях Toyota, акцентирует внимание на предотвращении заносов, в то время как ESP может включать в себя дополнительные функции, такие как контроль сцепления на различных типах дорожного покрытия.
В заключение, системы динамической стабилизации, такие как ESC и DSC, играют важную роль в обеспечении безопасности и управляемости автомобилей. Понимание их работы и различий может помочь водителям лучше использовать эти технологии и повысить свою безопасность на дороге.
-
Читайте также:
Будущее технологий динамической стабилизации
Технологии динамической стабилизации, такие как системы курсовой устойчивости (ESC) и динамической стабилизации (DSC), продолжают развиваться, адаптируясь к новым требованиям безопасности и комфорта вождения. В будущем можно ожидать значительных улучшений в этих системах, основанных на интеграции новых технологий и подходов.
Одним из ключевых направлений является использование искусственного интеллекта и машинного обучения для повышения эффективности работы систем стабилизации. Эти технологии могут анализировать данные о поведении автомобиля в реальном времени, предсказывать потенциальные ситуации, требующие вмешательства, и адаптировать алгоритмы управления для оптимизации реакции системы. Например, система может учитывать индивидуальный стиль вождения водителя и подстраиваться под него, обеспечивая более естественное и безопасное управление.
Также стоит отметить, что с развитием автономных транспортных средств технологии динамической стабилизации будут играть еще более важную роль. Автономные автомобили должны быть способны не только поддерживать стабильность на дороге, но и предсказывать и предотвращать потенциальные аварийные ситуации. Это потребует интеграции систем ESC и DSC с другими системами безопасности, такими как системы предотвращения столкновений и адаптивные круиз-контроли.
Кроме того, ожидается, что системы динамической стабилизации будут интегрированы с новыми типами приводов, такими как электрические и гибридные. Эти системы могут предложить новые возможности для управления динамикой автомобиля, используя распределение крутящего момента между колесами для улучшения сцепления и устойчивости. Например, в электромобилях можно будет более точно контролировать мощность, подаваемую на каждое колесо, что позволит значительно улучшить курсовую устойчивость.
Не менее важным аспектом является развитие сенсорных технологий. Современные системы динамической стабилизации уже используют различные датчики, такие как гироскопы, акселерометры и датчики скорости, но в будущем можно ожидать появления более совершенных сенсоров, которые смогут обеспечивать более точные данные о состоянии автомобиля и дорожных условиях. Это позволит системам стабилизации работать более эффективно и реагировать на изменения ситуации на дороге быстрее и точнее.
Наконец, с учетом глобальных тенденций к устойчивому развитию и экологии, производители автомобилей будут стремиться к созданию более эффективных и экологически чистых систем динамической стабилизации. Это может включать в себя использование более легких материалов, улучшение аэродинамики и оптимизацию работы систем для снижения потребления энергии.
Таким образом, будущее технологий динамической стабилизации обещает быть многообещающим, с акцентом на безопасность, эффективность и интеграцию с новыми технологиями. Эти изменения не только повысят уровень безопасности на дорогах, но и сделают вождение более комфортным и предсказуемым для всех участников дорожного движения.
Вопрос-ответ
Как работает система курсовой устойчивости ESC?
Одновременно с притормаживанием колес ESC снижает обороты двигателя. Если при прохождении поворота происходит занос задней части автомобиля, ESC активизирует тормоз переднего колеса, идущего по наружному радиусу поворота. Таким образом, появляется момент противовращения, исключающий боковой занос.
Что такое система DSC?
Ваша система безопасности DSC состоит из панели управления DSC, одной или нескольких клавиатур и различных датчиков и извещателей. Панель управления, представляющая собой металлический шкаф, устанавливается в подсобном помещении или в подвале. В металлическом шкафу размещаются электронные компоненты системы, предохранители и резервный аккумулятор.
-
Читайте также:
Нужно ли отключать ESP зимой?
Теперь ясно, зачем отключать ESP зимой на машине. Ведь в сугробе и на льду она часто буксует. Система же не позволяет автомобилю фактически даже тронуться с места. Тут колеса должны буксовать, чтобы вцепиться хоть как-то в заснеженную и обледенелую поверхность.
Для чего нужен DSC?
DSC (Digital Selective Calling) — вид связи, применяемый для первоначального вызова судовых и береговых станций с различными приоритетами с целью дальнейшей радиосвязи радиотелефоном или радиотелексом.
Советы
СОВЕТ №1
Изучите основы работы систем курсовой устойчивости, таких как ESC и DSC. Понимание принципов их функционирования поможет вам лучше оценить их важность для безопасности на дороге и повысит вашу уверенность при вождении.
СОВЕТ №2
Регулярно проверяйте состояние систем курсовой устойчивости вашего автомобиля. Убедитесь, что датчики и электроника работают исправно, так как неисправности могут снизить эффективность этих систем в критических ситуациях.
СОВЕТ №3
Не полагайтесь исключительно на системы курсовой устойчивости. Несмотря на их высокую эффективность, всегда соблюдайте правила безопасного вождения, учитывайте дорожные условия и не превышайте скорость, особенно в сложных ситуациях.
СОВЕТ №4
При выборе автомобиля обращайте внимание на наличие и качество систем курсовой устойчивости. Современные технологии могут значительно повысить безопасность и управляемость автомобиля, что особенно важно для начинающих водителей.
