Распиновка розетки фаркопа, как подключить разъем

В статье рассмотрим схему подключения розетки фаркопа, важного элемента для безопасного соединения при буксировке прицепов и других транспортных средств. Правильная распиновка разъема предотвращает проблемы с электроснабжением и обеспечивает корректную работу сигналов поворота, тормозов и освещения. Объясним, как подключить розетку к сети автомобиля, что поможет вам самостоятельно выполнить установку и избежать ошибок.

Разъем фаркопа

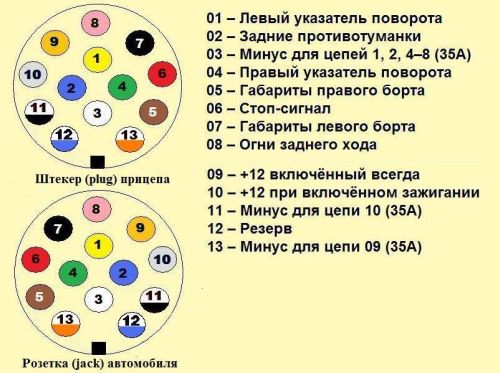

У каждого транспортного средства, будь то автомобиль или прицеп, есть своя система электрической проводки. Разъем на фаркопе соединяет эти системы. Важно соединять одноименные цепи, для чего используются схемы разводки электрических цепей и распиновка разъема, представленные на рисунке.

Контакты вилки и розетки разъема считаются по-разному. На фаркопе устанавливается розетка на специальной площадке (подрозетник).

На фото показан этот процесс:

Это распространенный способ подключения фаркопа. Разъемы продаются отдельно и могут быть семи или тринадцати контактными. В отечественных и европейских изделиях используются розетки первого типа, а в американских — второго. Если розетки и вилки автомобиля и прицепа не совпадают, можно использовать специальные переходники для подключения электрики фаркопа.

Подключение разъема розетки фаркопа является важным этапом при установке прицепа. Эксперты подчеркивают, что правильная распиновка обеспечивает надежное соединение и безопасность в процессе эксплуатации. В большинстве случаев используется стандартная схема, которая включает 7 или 13 контактов, отвечающих за различные функции, такие как освещение, тормоза и сигнал поворота.

Специалисты рекомендуют внимательно изучить инструкцию к фаркопу и следовать цветовой кодировке проводов. Неправильное подключение может привести к короткому замыканию или выходу из строя электрооборудования автомобиля. Также важно использовать качественные разъемы и изолировать соединения для предотвращения коррозии. В случае сомнений лучше обратиться к профессионалам, чтобы избежать возможных проблем и обеспечить безопасную эксплуатацию прицепа.

Подключение розетки фаркопа 7 контактов (7pin)

Подключение розетки фаркопа, возможные варианты

Следующей задачей будет подключение розетки. Его можно провести:

• штатно;
• универсально.

Штатное подразумевает, что на машине есть специальный разъем, куда выведены все необходимые сигналы, позволяющие безболезненно выполнить подключение. Схема, или по-другому распиновка, разъема должна быть приведена в руководстве автомобиля. Это самый лучший вариант подключения, когда не нужно вторгаться в электрику авто и проводить с ней дополнительные манипуляции.

В тех случаях, когда такой возможности нет, приходится использовать универсальный способ подключения. В этом случае также возможны различные варианты. Если на автомобиле отсутствует сложный бортовой компьютер, то электрику можно подключить напрямую к имеющимся сигнальным цепям, для чего проводки, идущие с разъема, соединяются с электрическими цепями, имеющимися на задних фонарях.

С этой целью находится нужный провод, например левый поворотник, и к нему подключается соответствующий провод от прицепа (через разъем фаркопа). Сделать подобное можно несколькими способами – используя специальные обжимные клипсы, или путем зачистки изоляции провода на машине и соединения проводов с последующей пайкой. Помочь определить нужные цепи и подключить к ним проводки от разъема фаркопа, поможет схема проводки авто, правильность найденных цепей проверяется при помощи тестера. Подробно с этой процедурой можно ознакомиться на видео

В тех же случаях, когда на машине стоит сложный бортовой компьютер, подразумевающий диагностику задних фонарей, то такой способ подключения не обеспечит желаемого результата. Дело в том, что включенные габариты и поворотники прицепа приводят к увеличению тока потребления, а электроника воспринимает это как неисправность. Во избежание подобной ситуации применяется специальный блок согласования. Он же используется и в тех случаях, когда управляющие сигналы распространяются по мультиплексной шине.

Проводки соединяют подобное устройство, как описано выше, с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.

Мало просто установить на автомобиль фаркоп, только его наличие не означает, что можно буксировать прицеп. Для обеспечения безопасности движения электрику машины необходимо соединить с электрикой прицепа. Это позволит задействовать на нем габаритные огни, а также поворотники. В противном случае эксплуатация прицепа будет невозможна.

Интересные факты

Вот несколько интересных фактов о распиновке розетки фаркопа и подключении разъема:

1. Стандарты распиновки: В Европе существует несколько стандартов распиновки розеток фаркопов, наиболее распространенные из которых — это 7- и 13-контактные разъемы. Каждый контакт отвечает за определенную функцию, например, освещение, тормоза или поворотники. Знание этих стандартов помогает избежать ошибок при подключении прицепа.

2. Дополнительные функции: Некоторые современные автомобили и прицепы могут иметь дополнительные функции, такие как система контроля давления в шинах прицепа или автоматическое освещение. Для их работы может потребоваться специальная распиновка, которая не всегда соответствует стандартным схемам.

3. Безопасность и законность: Правильное подключение розетки фаркопа не только обеспечивает безопасность на дороге, но и является юридическим требованием в большинстве стран. Неправильное подключение может привести к штрафам и проблемам с полисом страхования, если произойдет авария из-за неисправности освещения прицепа.

Кабель с розеткой и 2 штекерами от тягача к прицепу (распиновка)

Проверка работоспособности подключения

После завершения процесса подключения разъема фаркопа необходимо убедиться в его правильной работе. Это можно сделать несколькими способами, которые помогут вам избежать возможных проблем в будущем.

1. Визуальная проверка

Первым шагом является визуальная проверка всех соединений. Убедитесь, что провода надежно зафиксированы в разъеме и не имеют повреждений. Проверьте, что изоляция проводов не повреждена, и нет оголенных участков, которые могут привести к короткому замыканию.

Схема как подключить провода розетки фаркопа / как подключить прицеп на Машину

2. Проверка мультиметром

Для более точной проверки работоспособности подключения рекомендуется использовать мультиметр. Установите мультиметр в режим измерения напряжения и проверьте наличие напряжения на каждом контакте разъема фаркопа. Для этого:

• Подключите мультиметр к соответствующему контакту разъема.
• Включите зажигание автомобиля и проверьте наличие напряжения.
• Сравните полученные значения с данными, указанными в распиновке разъема.

3. Тестирование с помощью прицепа

Если у вас есть возможность, подключите прицеп к фаркопу и проверьте работу всех функций освещения. Убедитесь, что:

• Работают габаритные огни;
• Функционируют стоп-сигналы;
• Сигнал поворота работает корректно;
• Если прицеп оснащен дополнительными функциями, проверьте их работоспособность.

4. Использование тестера для фаркопов

Существуют специальные тестеры для проверки работоспособности разъемов фаркопов. Эти устройства позволяют быстро и удобно проверить все контакты. Для использования тестера:

• Подключите тестер к разъему фаркопа.
• Следуйте инструкциям на экране тестера, чтобы проверить каждый контакт.

Тестер покажет, какие контакты работают, а какие нет, что значительно упростит процесс диагностики.

5. Обращение к специалистам

Если вы не уверены в своих силах или не можете выявить проблему, рекомендуется обратиться к специалистам. Автосервисы и мастерские, занимающиеся установкой фаркопов, имеют необходимое оборудование и опыт для быстрой диагностики и устранения неполадок.

Проверка работоспособности подключения разъема фаркопа — это важный этап, который поможет избежать неприятных ситуаций на дороге. Регулярно проверяйте соединения и состояние проводов, чтобы обеспечить безопасность и надежность при эксплуатации прицепа.

Вопрос-ответ

Как проверить электрику фаркопа с 13-контактным разъемом с помощью мультиметра?

Обычное тестирование функциональности. Подключите заземление вольтметра к контакту 3. Включите поворотник, нажмите на педаль тормоза или фары и подключите красный щуп вольтметра к соответствующему контакту разъёма фаркопа. Вольтметр должен показывать около 12 вольт, возможно, даже больше, в зависимости от аккумулятора вашего автомобиля.

Какие провода нужны для подключения прицепа?

Наибольшее распространение для легковых автоприцепов, как в России, так и за рубежом, прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.
