КАК СДЕЛАТЬ ЛЮЛЬКУ НА ВЕЛОСИПЕД СВОИМИ РУКАМИ БЕЗ СВАРКИ ИЗ ДОСОК

Самодельная люлька для перевозки ребенка на велосипеде — это доступное и удобное решение для активных родителей. Для ее изготовления не нужно иметь опыта сварки и дорогостоящего оборудования. Достаточно купить доски нужных размеров и использовать некоторые простые инструменты.

Первым шагом в изготовлении люльки будет измерение габаритов велосипеда и выбор наиболее удобного места для установки детского сиденья. Сначала нужно изготовить основу люльки: соединить две доски так, чтобы они образовывали прямой угол. Затем к основе нужно прикрепить боковые стенки. Верхняя часть люльки должна иметь дугу, чтобы обеспечить достаточное пространство для головы ребенка.

Чтобы обеспечить дополнительную безопасность, можно использовать ремни и фиксаторы для закрепления ребенка в люльке. По бокам люльки нужно установить небольшие окна из прозрачного пластика, чтобы ребенок мог посмотреть на окружающий мир.

После изготовления люльки, она должна быть установлена на велосипед с помощью крепления к рулевой колонке и дополнительного держателя. Важно, чтобы люлька была надежно закреплена и не имела лишних зазоров.

Таким образом, изготовление самодельной люльки для перевозки ребенка на велосипеде не требует особых навыков и может быть выполнено в домашних условиях с помощью доступных инструментов и материалов.

Коляска для велосипеда. Аля Днепр/Урал

Как сделать люльку на велосипед своими руками чертежи

Сказать, что велоприцеп – это обязательный атрибут велосипедиста, нельзя. Некоторые спокойно обходятся без него, есть и те, кто вообще не слышали о таком приспособлении и понятия не имеют о том, что собой представляет конструкция. Но определенная категория людей (велосипедисты-дачники или активные горожане, например) не может обойтись без подобного приспособления.

Типы велосипедных прицепов

Сегодня официальные производители выпускают различные конструкции:

• с одним или двумя колесами;

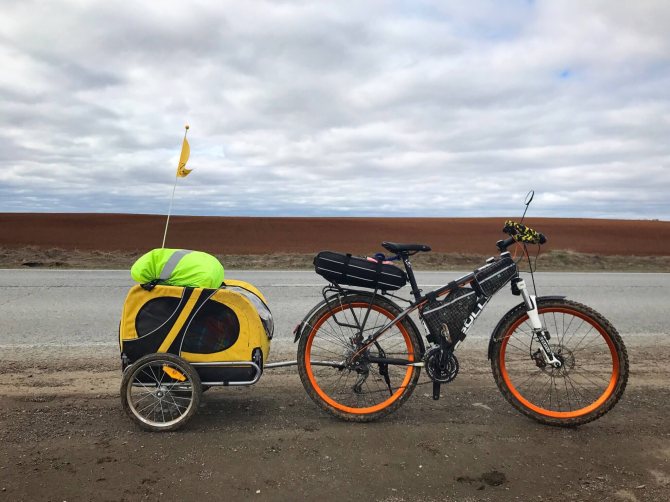

• для детей (похожи на коляску для ребенка);

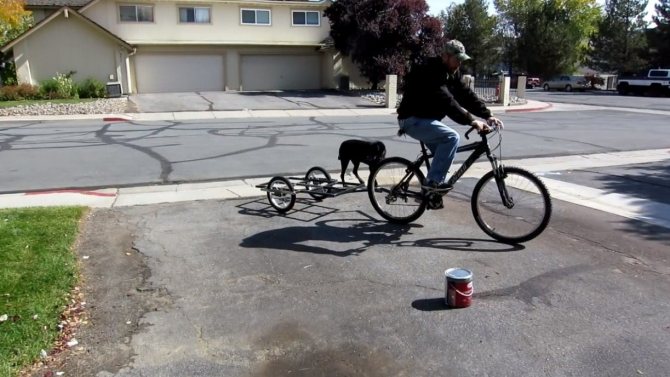

• для домашних питомцев;
• туристические модели;
• боковые (велолюльки);
• ранебаут (для перевозки ребенка, но без переднего колеса);
• жилые прицепы для велосипеда (есть и такое).

А что насчет большегрузного багажа? Специально для этих целей были сконструированы прицепы, которые можно вынести в отдельную категорию. Это грузовые модели. Правда, и велосипед здесь понадобится соответствующий. Крепить грузовой прицеп к шоссейнику нежелательно, поскольку этот велосипед не создан для транспортировки грузов, хоть и отличается должной выносливостью. Перевозить грузовым прицепом для велосипеда можно мелкую бытовую технику, кирпичи и другой негабаритный груз.

Существуют велоприцепы для маленьких детей. Вот только прицепом назвать эту конструкцию нельзя: скорее, это велоколяска с креплением на раму. Данные модели отличаются повышенной устойчивостью (все-таки «груз» очень ценный), защитой от выпадения, крышей и просторным кузовом.

Модернизируем велосипедный багажник

На багажник прицепил сиденье от детского трехколесного велосипеда (с помощью имеющихся защелок). Конструкция получилась устойчивой (фото 5)

Для перевозки вещей снимаю сиденье и креплю на его место с помощью хомутов пластмассовый ящик.

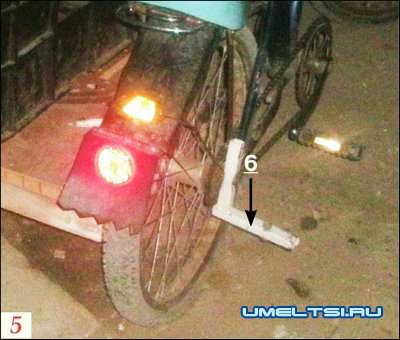

Смастерил для детского сиденья боковую подножку (6)

из Г-образной трубки, просверлив в ней отверстие. Надел деталь на ось заднего колеса и прикрутил гайкой.

При необходимости с легкостью перевожу на велосипеде одновременно двоих детей до 8 лет и грузы!

Ключевые особенности

Если взглянуть на модели прицепов для велосипедов, то можно заметить, что при всем разнообразии дизайнерского исполнения, все тележки имеют схожие черты:

1. Рама. Должна быть прочной и устойчивой, поэтому для ее изготовления используют стальной или металлический профиль.
2. Платформа. На нее приходится вся нагрузка. Делают из фанеры, пластика, МДФ либо других подручных материалов, способных выдерживать значительный вес.
3. Крепление. Это важнейший компонент велосипедного прицепа. Крепление может состоять из дышла, различных крепежей, замков и фиксаторов.

Вариаций моделей великое множество. В Соединенных Штатах, например, часто можно увидеть телеги, на которых серфингисты возят свои доски. В нашей стране большим спросом пользуются универсальные модели, с помощью которых можно и кирпичи перевезти, и овощи, и личные вещи.

Коляска-люлька к велосипеду

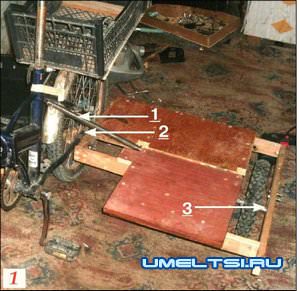

Из досок изготовил для коляски каркас произвольных размеров (таких, чтобы не мешал крутить педали). Стянул конструкцию саморезами и изнутри уголками. Сверху уложил заготовку подходящей формы из ДСП и прикрепил саморезами (фото 1)

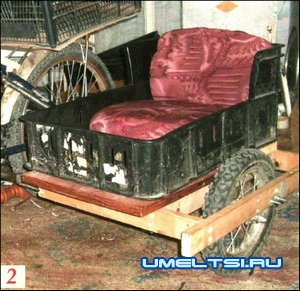

. Прикрутил к ней болтами большой пластмассовый ящик (фото 2) . Вырезал в нем ножовкой по металлу переднюю часть, придав заготовке форму люльки. Зачистил края напильником и некрупной наждачной бумагой. Сшил поролоновое сиденье и плотно вставил его в ящик.

Прикрепил коляску к велосипеду с левой стороны (справа мешает цепь) с помощью металлической трубки (1)

и хомута (2) (фото 1) .

Сбоку от сиденья коляски прикрутил колесо от детского велосипеда с помощью Г-образных металлических пластин (3)

. Чтобы закрыть от детских рук колесо, вырезал по его размерам детали полукруглой формы из пластиковой защиты автомобильных крыльев (фото 3) . Стянул части защитного «чехла» (4) саморезами и прикрепил к деревянному каркасу коляски.

Как сделать прицеп для велосипеда своими руками

По сути, ничего сложного в этом нет. С задачей справится даже тот, кто обладает базовыми навыками работы с инструментом и сварочным аппаратом. Не пугайтесь, сварка – это не обязательный момент. Самодельный вариант – это разумное решение для тех, кто не желает тратиться на покупку специального приспособления, но и не может обойтись без него. Чуть позже мы расскажем, как сделать прицеп для велосипеда своими руками без сварки, как соорудить деревянную тележку или туристический велоприцеп.

В чем польза велоприцепа?

• Прицеп позволяет существенно увеличить количество и вес перевозимого груза, при этом велосипеду не наносится никакого ущерба при передвижении, ведь вся тяжесть перераспределяется на сам прицеп.
• Очень удобны прицепы для перевозки детей, путешествие покажется комфортным и легким.
• Габаритные грузы также с легкостью можно переместить, если велосипед оборудован прицепом.

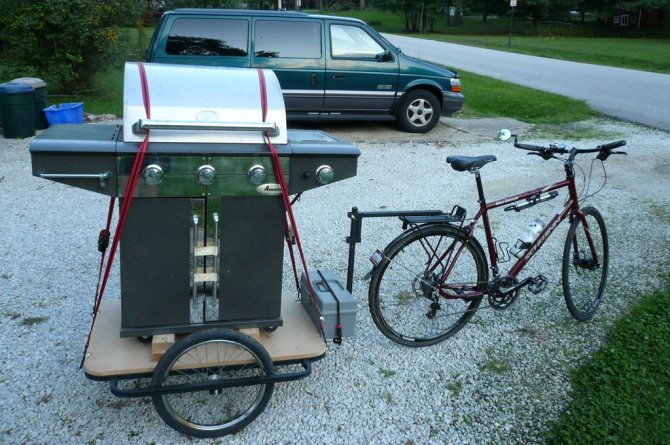

Туристический одноколесный велосипедный прицеп легко позволяет перевезти груз при путешествии даже по узким дорожкам, по пересеченной местности с ним двигаться легко и просто.

Прицеп для велосипеда для ребенка имеет требования к конструкции пожестче, чем просто для транспортировки каких-либо грузов. Такие прицепы должны быть оснащены ремнями безопасности, амортизаторами. Каждый, кто сооружает конструкцию самостоятельно, должен об этом помнить. Промышленный детский прицеп для велосипеда обязательно проходит жесткий тест, не уступающий по значимости автомобильным.

Правила безопасности

С появлением дополнительного груза опасность при передвижении на велосипеде на проезжей части повышается. Согласно ПДД, багаж велосипедиста не должен выступать за края кузова. Но это не значит, что вы можете сделать прицеп шириной в 2 м и беспрепятственно рассекать по городу. Выезжая на дорогу с велоприцепом, вы должны убедиться в исправности всех креплений и фиксации труб. Также вы должны эргономично разместить свой багаж и при необходимости дополнительно зафиксировать его ремнями, чтобы груз не вылетел из прицепа при резком торможении или на повороте.

Допустимые габариты перевозимого груза в ширину – не больше 50 см в каждую сторону. Прицеп должен иметь светоотражающие элементы. В любом случае, самодельная конструкция заметно ухудшает управляемость транспортным средством. Особенно сильно заметно это на поворотах.

Особенности буксировки прицепа с велосипедом:

• старайтесь не спускаться с прицепом с горы;
• на повороте тележка идет по внутренней дуге и режет угол (это значит, что поворачивать следует с упреждением);
• прицеп немного или гораздо шире велосипеда;
• плохо буксируется по рыхлому грунту;
• перебираться с тележкой через бревно или канавы – головная боль (учитывайте это при выборе маршрута).

Передвигаться с прицепом следует с максимальной осторожностью. Отдельно стоит заострить внимание на собаках. Они и на одного велосипедиста любят бросаться с победным лаем, а тут – вместо двух колес целых четыре. Поэтому старайтесь избегать маршрутов, где можно встретиться с собаками, либо прихватите с собой какое-нибудь средство защиты.

Создаем велоприцеп самостоятельно

Чтобы сделать велоприцеп своим руками вам понадобится:

• Квадратные трубы;
• Четыре угловые трубы;
• Уголки;
• Восемь пластин из металла;
• Колеса;
• Доски;
• Листовой металл;
• Элементы крепежей (гвозди, гайки и шурпы).

Также такая работа не обойдется без специальных инструментов, таких как:

• Набор гаечных ключей;
• Сварочный аппарат;
• Дрель;
• Лобзик (электрический).

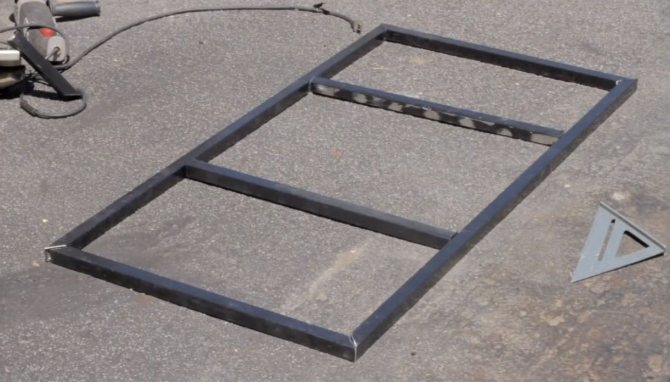

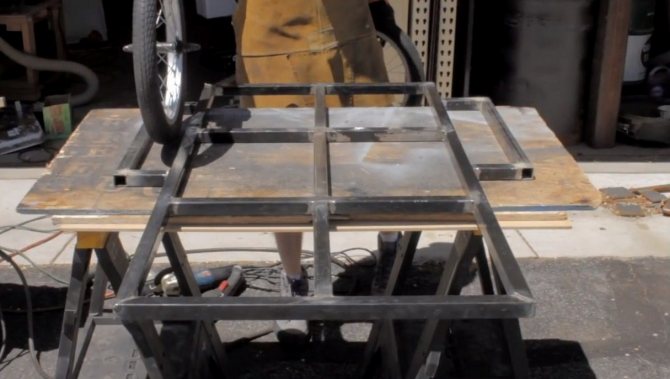

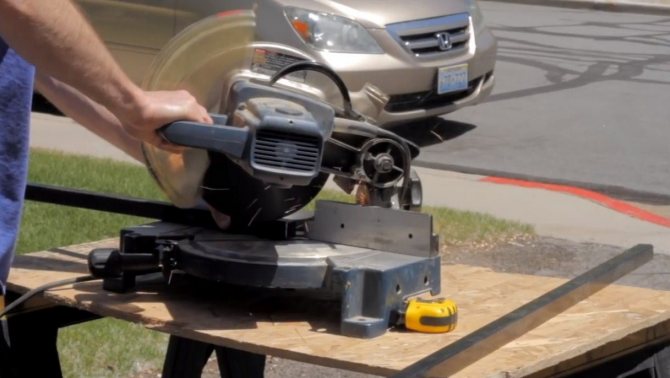

Первоначально необходимо собрать несущую конструкцию. Создается она согласно чертежу, в котором прописаны размеры конструкции. Заранее продумайте, какая модель волоприцепа вам необходима, какие у неё должны быть размеры и т. п.

Когда вы определитесь можно приступать к изготовлению прицепного устройства для велосипеда. Просверлите на концах труб отверстия, соответствующие диаметру шурупов. Учтите, чтобы все отверстия в материале в итоге совпали друг с другом. В чертеже предварительно уточните расстояние, которые должны быть между отверстиями.

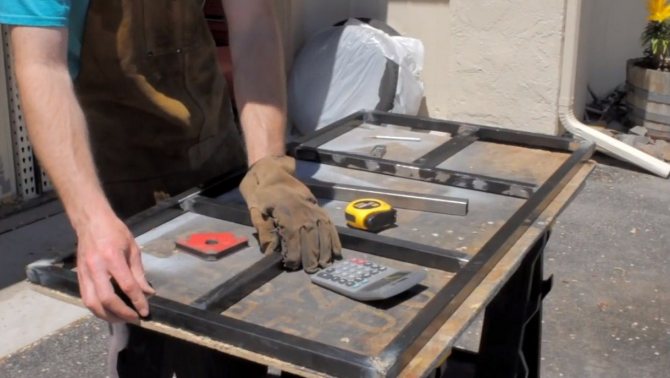

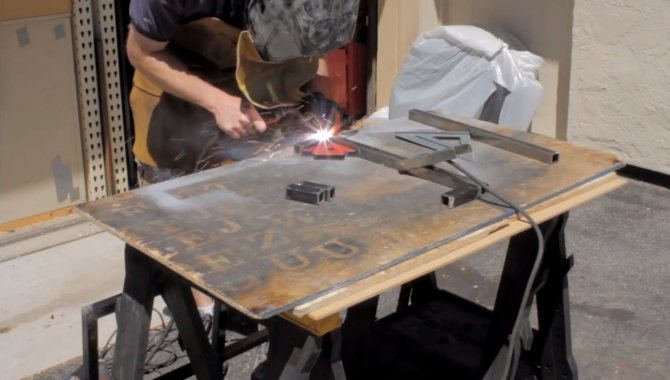

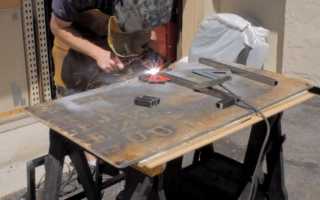

Когда работа над созданием прямоугольника закончена необходимо приварить поперечины. Для этого возьмите трубы, которые были заготовлены заранее. Их длина должна соответствовать размерам сваренного прямоугольника. Для придания конструкции хорошей устойчивости, а также надежности вполне достаточно две таких поперечины.

Создаем внешние выступы. Приварите при помощи сварочного аппарата угловые трубы друг к другу, после чего приварите из к боковинам. Между боковинами и внешними трубами расстояние должно соответствовать ширине колесных втулок.

Далее необходимо произвести нарезку мест, где будут находиться колеса. Для этого вам понадобится:

1. Возьмите 4 пластины одинакового размера.
2. Тщательно разметьте на каждой из них величину дропаутов.
3. При помощи электрического лобзика вырежьте специальные пазы, которые должны соответствовать размерам втулочных болтов, на которые будут посажены колеса.
4. Далее пластины необходимо приварить к боковинам и внешним трубам велоприцепа.

Теперь можно считать, что самая трудная работа осталась позади. Осталось всего лишь приварить металлическое днище, изготовить стенки, и соединить их между собой.

Просверлите в днище специальные отверстия, которые необходимы для прикрепления металлических уголков. Крепить их можно с помощью сварочного аппарата, но советуется использовать болтовое соединение. Обратите внимание на расстояние отверстий от края днища. Необходимо постараться, чтобы в итоге уголок оказался с внутренней части стенок. Теперь можно приступить к обшивке. Для этого возьмите обычные доски и прикрепите их к металлическим уголкам с помощью саморезов. Количество соединительных отверстий выбирайте исходя из габаритов велоприцепа, но чем их будет больше, тем лучше.

Некоторые умельцы в качестве днища используют древесину, но в подобном случае этот материал имеет ряд недостатков. Он легче по сравнению с металлом, но не настолько надежен. Более того, в случае частой эксплуатации такого прицепа в условиях повышенной влажности древесина может быстро сгнить.

Завершаемым этапом самостоятельного создания любого прицепного устройства, в частности велоприцепа является создание дышла, или другого элемента, с помощью которого прицеп будет крепиться к раме велосипеда. Для этого вам понадобятся 2 трубы, а также 4 металлических пластины, которые остались. Первую трубе необходимо прикрутить в вертикальном состоянии к прямоугольному остову велоприцепа. Для этого просверлите в передней части прицепного устройства, а также в самой трубе отверстия одинакового диаметра. Далее соедините их с помощью длинного болта.

Вторая труба нам понадобиться для непосредственного соединения прицепа с велосипедом. Соответственно с обеих сторон вертикальной трубы должны находится места креплений, поэтому возьмите 4 металлические пластины и просверлите в них отверстия. После этого пластины необходимо приварить к обеим сторонам трубы, а также к задней раме велосипеда. Места для крепления пластин выбираются исходя из модели велосипеда. Горизонтальный элемент дышла необходимо подогнать к вертикальному элементу и скрепить их с помощью болта и гайки. Исходя из высоты велосипеда подгоните высоту горизонтальной трубы.

Теперь, все, что осталось сделать – это прикрепить велоприцеп к задней части велосипеда. Подгоните дышло к посадочным местам крепления на велосипеде, и затяните пластины между собой с помощью болтового соединения. Теперь можно считать, что работа закончена. Подобный принцип создания велоприцепа позволяет сделать любой вид прицепного устройства.

Безусловно, прицеп для велосипеда является штукой удобной, даже если он нужен всего несколько раз в год. Он отлично справляется с перевозкой грузов средней тяжести, который в руках переносить не удобно, а использовать для этого автомобиль не выгодно.

В случае самостоятельного создания вы можете сами решить, какие размеры велоприцепа будут отвечать вашим потребностям.

Делаем крепление

• резать профиль на нужную длину;
• добавляем перемычку;
• добавляем еще одну часть (меньше по размерам) и добавляем небольшую перемычку, как показано на фото;
• после всего вышеуказанного необходимо избавится от острых углов, что бы при езде не порезаться самому и не порезать ребенка.

Процесс изготовления велоприцепа

Создание прицепа процесс не простой и требует определенной подготовки. Это касается подбора материальной базы и определенных знаний и навыков. Работать предстоит с металлическими деталями. Можно применять имеющиеся в хозяйстве трубы малого диаметра, или приобрести металлопрофиль.

Колеса

Следует продумать количество колес велоприцепа. Отталкиваться нужно от предназначения и условий применения изделия (дороги, деревня или город, маневренность). Можно использовать колеса от старых детских велосипедов или приобрести новые.

Данная часть является основой всего прицепа. Для более высокой надежности раму стоит делать проще, без сложных деталей. За основу можно взять готовую схему, которых полно в интернете и книгах серии «Сделай сам».

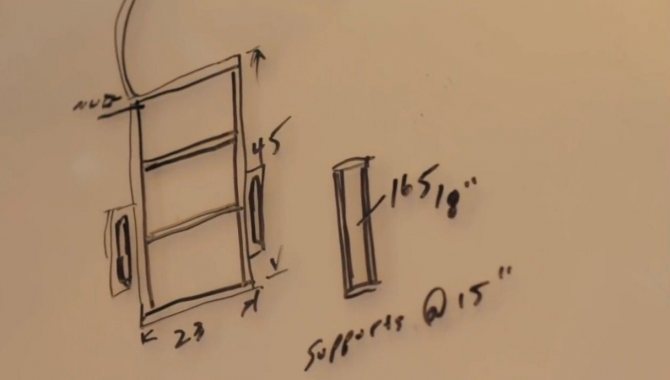

Чертеж лучше выполнить вручную, чтобы иметь представление о конструкции. Приступать к резке металла следует после неоднократной проверки всех размеров.

Платформа

Платформу можно соорудить из различных материалов (доска, МДФ, металл). Все зависит от условий и фантазии. Платформа из МДФ и дерева требует предварительной подготовки металлического каркаса, который крепится к раме. Если в прицепе планируется перевозить легкий груз (палатка, спальный мешок и др.) можно изготовить платформу только из дерева.

Крепление прицепа к велосипеду (дышло)

Дышло, несомненно, является одной из важнейших деталей велоприцепа. От его конструкции зависит удобство использования и маневренность. Можно выполнить данный элемент в виде треугольника, соединяющегося в одну направляющую.

Самым простым вариантом будет соединение двух труб, расположенных последовательно. Направляющая должна обеспечивать всей конструкции вертикальное положение.

Непосредственное крапление к раме велосипеда удобнее всего выполнить в виде шарнирного кронштейна, который крепится к направляющей оси седла. Шарнир добавляет плавности хода при поворотах и не создает дополнительного давления на раму велосипеда.

Подготовительные работы и уточнение нюансов

К созданию велоприцепа нужно тщательно подготовиться и не только морально. Вас ничего не должно отвлекать от рабочего процесса, поэтому все инструменты и материалы должны быть под рукой. А также заранее потребуется уяснить некоторые вопросы и разобраться в тонкостях предстоящей работы.

Подготовка инструмента

Создание велобагажника может осуществляться различными способами, но все они имеют единую схему и требуют наличия базового инструмента. Итак, чтобы сделать велоприцеп своими руками, потребуется подготовить следующий набор инструментов:

• болгарка с отрезными и шлифовальными дисками;
• электрическое сверло с набором насадок;
• аппарат для сварки;
• защитные перчатки;
• линейка и инструмент для разметки (карандаш, ручка, мел или фломастер);
• стальные трубы или алюминиевый профиль;
• молоток;
• болты с диаметром, соответствующим размеру свёрл;
• шаровой шарнир;
• колесо одно или два, в зависимости от конструкции будущего прицепа;
• шпильки с резьбой;
• готовая платформа или металлические прутья для её сооружения.

И также может понадобиться токарный станок и приспособление для сгибания труб.

Как сделать люльку на велосипед

Как сделать

Велосипед модернизация своими руками

Пока жена была в роддоме, двое наших малышей оставались со мной. Передвигаться с ними пешком по улице было неудобно и долго. Поэтому для семейных нужд я модернизировал велосипед.

Понадобилось: велосипед, доски ДСП, болты, гайки, саморезы, металлические уголки, металлические трубки, небольшая металлическая пластина, 3 пластмассовых ящика, хомуты, колеса от маленького велосипеда, поролон, ножницы, иголка, нить, ткань, ножовка по металлу, наждачная бумага, напильник, дрель, сверла, набор ключей, шуроповерт, пластиковая защита, крыла автомобиля ВАЗ-2109.

Коляска-люлька к велосипеду

Из досок изготовил для коляски каркас произвольных размеров (таких, чтобы не мешал крутить педали). Стянул конструкцию саморезами и изнутри уголками. Сверху уложил заготовку подходящей формы из ДСП и прикрепил саморезами (фото 1). Прикрутил к ней болтами большой пластмассовый ящик (фото 2). Вырезал в нем ножовкой по металлу переднюю часть, придав заготовке форму люльки. Зачистил края напильником и некрупной наждачной бумагой. Сшил поролоновое сиденье и плотно вставил его в ящик.

Прикрепил коляску к велосипеду с левой стороны (справа мешает цепь) с помощью металлической трубки (1) и хомута (2) (фото 1).

Сбоку от сиденья коляски прикрутил колесо от детского велосипеда с помощью Г-образных металлических пластин (3). Чтобы закрыть от детских рук колесо, вырезал по его размерам детали полукруглой формы из пластиковой защиты автомобильных крыльев (фото 3). Стянул части защитного «чехла» (4) саморезами и прикрепил к деревянному каркасу коляски.

Прицеп к велоипеду на шарнире

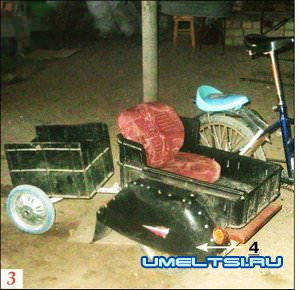

Прицеп для перевозки продуктов/вещей весом до 20 кг изготовил из задней части рамы трехколесного велосипеда. К имеющимся ушкам конструкции прикрепил хомутами пластмассовый ящик (фото 4).

Прикрутил к коляске болтами металлическую П-образную пластину (5), просверлив в ее «ножках» отверстия друг напротив друга. Вставляю в пластину раму прицепа (также с отверстием) и креплю его по шарнирному принципу: болт проходит через 3 отверстия, снизу закрепляю его гайками. При движении велосипеда прицеп легко поворачивается влево-вправо.

Модернизируем велосипедный багажник

На багажник прицепил сиденье от детского трехколесного велосипеда (с помощью имеющихся защелок). Конструкция получилась устойчивой (фото 5).

Для перевозки вещей снимаю сиденье и креплю на его место с помощью хомутов пластмассовый ящик.

Смастерил для детского сиденья боковую подножку (6) из Г-образной трубки, просверлив в ней отверстие. Надел деталь на ось заднего колеса и прикрутил гайкой.

При необходимости с легкостью перевожу на велосипеде одновременно двоих детей до 8 лет и грузы!

Как сделать коляску на велосипед

Велосипед, как известно, не рассчитан на перевозку значительных грузов. Один из путей увеличения весовой отдачи велосипеда — использование прицепной велосипедной коляски (рис. 1). Велоколяска со съемными кузовами — ящиками, контейнерами, люльками — довольно универсальна и позволяет перевозить различные грузы, вплоть до сыпучих материалов. Если к такой коляске для велосипеда прикрепить закрытый кузов от детской коляски, то в ней можно возить ребенка дошкольного возраста.

Рассмотрим, как сделать коляску для велосипеда.

В конструкции велосипедной коляски используется одно колесо от подросткового велосипеда типа «Школьник», остальные детали самодельные.

Коляска для велосипеда крепится к трубе на двух легкосъемных хомутах. Труба, в свою очередь, соединяется с нижней вилкой рамы велосипеда на двух кронштейнах. Коляска имеет откидывающиеся подкосы (упоры), которые позволяют ей стоять даже при отсоединенном велосипеде.

Для изготовления такой велосипедной коляски не требуется дефицитных деталей, если не считать четырех пружин — амортизаторов. Остальные детали делаются из полосового железа (стали) толщиной 3—5 мм, профильного железа (уголков) и труб. Размеры и конфигурацию деталей смотрите в спецификации и на рис. 2.

Собирается коляска с применением электро- или газовой сварки. Если нет возможности сварить детали, то, в крайнем случае, их можно собрать с помощью уголков на болтах, но при этом несколько увеличится общий вес коляски.

Детали собранной коляски для велосипеда тщательно очистите от следов ржавчины и покрасьте лаком или краской по металлу.

(Габаритные размеры готовых деталей)

Как сделать коляску на велосипед фото

Каталог

Категории

Сравнение 0

Избранное 0

Политика конфиденциальности

Общие положения

Некоторые объекты, размещенные на сайте, являются интеллектуальной собственностью компании StoreLand. Использование таких объектов установлено действующим законодательством РФ.

На сайте StoreLand имеются ссылки, позволяющие перейти на другие сайты. Компания StoreLand не несет ответственности за сведения, публикуемые на этих сайтах и предоставляет ссылки на них только в целях обеспечения удобства для посетителей своего сайта.

Личные сведения и безопасность

Компания StoreLand гарантирует, что никакая полученная от Вас информация никогда и ни при каких условиях не будет предоставлена третьим лицам, за исключением случаев, предусмотренных действующим законодательством Российской Федерации.

В определенных обстоятельствах компания StoreLand может попросить Вас зарегистрироваться и предоставить личные сведения. Предоставленная информация используется исключительно в служебных целях, а также для предоставления доступа к специальной информации.

Личные сведения можно изменить, обновить или удалить в любое время в разделе «Аккаунт» > «Профиль».

для того, чтобы обеспечить Вас информацией определенного рода, компания StoreLand с Вашего явного согласия может присылать на указанный при регистрации адрес электронный почты информационные сообщения. В любой момент Вы можете изменить тематику такой рассылки или отказаться от нее.

Как и многие другие сайты, StoreLand использует технологию cookie, которая может быть использована для продвижения нашего продукта и измерения эффективности рекламы. Кроме того с помощь этой технологии StoreLand настраивается на работу лично с Вами. В частности без этой технологии невозможна работа с авторизацией в панели управления.

Сведения на данном сайте имеют чисто информативный характер, в них могут быть внесены любые изменения без какого-либо предварительного уведомления.

для того, чтобы отказаться от дальнейших коммуникаций с нашей компанией, изменить или удалить свою личную информацию, напишите нам через форму обратной связи

Как сделать люльку на велосипед

Для перевозки грузов, багажа, любых необходимых предметов и детей, велосипед уступает другим средствам передвижения. Но с ростом популярности этого вида спорта, появилась и необходимость в расширении границ его использования. Прицеп на велосипед прекрасно решает эту дилемму, тем более его вы в состоянии сделать своими руками, как и коляску для перевозки ребенка.

Конструкция велоприцепов различна в зависимости от целей и объема перевозимых грузов. Она представляет собой отдельную модель на одном или двух колесах, прикрепленную к какой-либо задней части байка. Помимо грузов она может быть использована для перевозки ребенка и домашних животных. Производители предлагают широкий спектр выбора, но также вы можете сделать прицеп для велосипеда своими руками. Американская компания SCHWINN/INSTEP известна удачными детскими моделями. Компания BURLEY является производителем одних из лучших детских ранебаутов. Немецкая компания ANDERSEN SHOPPER производит надежные грузовые прицепы.

Плюсы велоприцепов очевидны, особенно если сравнить их с другими приспособлениями, такими как багажник, корзина и т.д.

Одноколесные. Данные прицепы, сцепленные с рамой, подойдут для небольших грузов. Они не обладают достаточной маневренностью и устойчивостью, так как имеют только одно колесо. На прямой дороге они ведут себя достаточно послушно, но на поворотах порой могут возникать проблемы.

Двухколесные. Они предназначены для перевозки средних и тяжелых грузов, прекрасно подойдут для дачников и фермеров. Благодаря наличию двух колес, данная коляска более устойчива на дороге и равномерно распределяет тяжесть по всей конструкции.

Коляска должна в первую очередь прямо соответствовать целям использования. Для перевозки ребенка вам придется тщательно потрудиться и продумать все элементы безопасности и комфорта. Для перевозки грузов особое внимание следует уделить прочности деталей и днища, при этом, не утяжеляя модель. Прицеп, сделанный своими руками должен оставаться маневренным.

Для изготовления прицепа своими руками следует помнить, что прицеп включает в себя три основных элемента, на проектирование которых нужно особо уделить внимание. Это днище модели, крепление и рама. Дно прицепа должно быть прочным и быть способным выдерживать требуемый груз. Не стоит перевозить слишком большие объемы более 50 кг, так как это может деформировать раму, повредить шины. Материл должен быть легким и влагоустойчивым. Крепление является одним из самых важных элементов. Оно непосредственно влияет на управляемость и маневренность на дороге. Сцепка, сделанная своими руками должна быть надежной и простой. В качестве рамы для велосипеда вместо стальных труб можно использовать алюминиевые. Они намного облегчают вес всей модели, что, несомненно, помогает в управлении.

Для начала следует сделать чертеж или найти готовый, который удовлетворяет всем вашим требованиям. Затем определиться с размерами, необходимыми материалами и расположением всех деталей.

В заключении хочется сказать, что велоприцеп, сконструированный своими руками, просто незаменим для длительных путешествий, туристических поездок, семейных пикников. Он позволяет взять все необходимые вещи с собой, безопасно и надежно перевозить детей и домашних животных. Приятная компания друзей и совместная прогулка на велосипеде станет приятным времяпровождением. Однако при выборе маршрута следует учитывать характер дороги. На мягкой размытой дороге и при движении в гору он не совсем удобен.

Как сделать люльку на велосипед схема

Как сделать

Боковой прицеп к велосипеду своими руками

Сделать боковой прицеп к велосипеду Motor Vernor XC подручных средств своими руками

Мне, как любителю дальних поездок с ночевками очень часто не хватало места, чтобы разместить всю нужную поклажу и уже через несколько недель, после покупки велосипеда Motor Vernor XC, взялся за создание прицепа. Поначалу это была прицепная версия прицепа сзади велосипеда, но сделав первый образец и испытав его пару раз на небольших расстояниях, я прекратил работу в этом направлении, а в начале прошлого сезона взялся за создание бокового прицепа.

Во многом решающим стало то, что прицеп был задуман и для перевозки собаки тоже. Путь до реки Чусовая в 50 км для охотничьей собаки растягивался на все 100 и больше километров. Под конец пути на собаку было жалко смотреть…, а через 2-3 дня предстояла обратная дорога. В интернете позаимствовал интересную идею такого бокового прицепа. Сущность этой идеи состояла в соединении только в нижней точке, что позволяло велосипеду и прицепу на неровностях держать центр тяжести независимо друг от друга. Основание для рамы взято от сиденья старого автомобиля, колесо и вилка от подросткового велосипеда. Из долгих поисков – как соединить Motor Vernor XC с прицепом – выбран такой.

Конструкция изначально создавалась в складывающемся варианте, чтобы предотвратить неприятные моменты на очень узких участках пути (в моих случаях иногда бывает и такое).

Но так получилось, что по настоящему прицепом воспользоваться не удалось и на реку Чусовая (расстояние в 50 км в одну сторону) я не сумел съездить на велосипеде Motor Vernor XC (были две небольшие поездки на расстояние около 10 км). Определяющим стал момент категорического не согласия собаки с таким транспортным средством передвижения. Как не бился, так и не смог заставить пса сидеть при движении велосипеда. А время идет и впереди сезон 2014. Что будет – посмотрим летом…

Как сделать коляску на велосипед

Велосипед, как известно, не рассчитан на перевозку значительных грузов. Один из путей увеличения весовой отдачи велосипеда — использование прицепной велосипедной коляски (рис. 1). Велоколяска со съемными кузовами — ящиками, контейнерами, люльками — довольно универсальна и позволяет перевозить различные грузы, вплоть до сыпучих материалов. Если к такой коляске для велосипеда прикрепить закрытый кузов от детской коляски, то в ней можно возить ребенка дошкольного возраста.

Рассмотрим, как сделать коляску для велосипеда.

В конструкции велосипедной коляски используется одно колесо от подросткового велосипеда типа «Школьник», остальные детали самодельные.

Коляска для велосипеда крепится к трубе на двух легкосъемных хомутах. Труба, в свою очередь, соединяется с нижней вилкой рамы велосипеда на двух кронштейнах. Коляска имеет откидывающиеся подкосы (упоры), которые позволяют ей стоять даже при отсоединенном велосипеде.

Для изготовления такой велосипедной коляски не требуется дефицитных деталей, если не считать четырех пружин — амортизаторов. Остальные детали делаются из полосового железа (стали) толщиной 3—5 мм, профильного железа (уголков) и труб. Размеры и конфигурацию деталей смотрите в спецификации и на рис. 2.

Собирается коляска с применением электро- или газовой сварки. Если нет возможности сварить детали, то, в крайнем случае, их можно собрать с помощью уголков на болтах, но при этом несколько увеличится общий вес коляски.

Детали собранной коляски для велосипеда тщательно очистите от следов ржавчины и покрасьте лаком или краской по металлу.

(Габаритные размеры готовых деталей)

Как сделать коляску на велосипед фото

Каталог

Категории

Сравнение 0

Избранное 0

Политика конфиденциальности

Общие положения

Некоторые объекты, размещенные на сайте, являются интеллектуальной собственностью компании StoreLand. Использование таких объектов установлено действующим законодательством РФ.

На сайте StoreLand имеются ссылки, позволяющие перейти на другие сайты. Компания StoreLand не несет ответственности за сведения, публикуемые на этих сайтах и предоставляет ссылки на них только в целях обеспечения удобства для посетителей своего сайта.

Личные сведения и безопасность

Компания StoreLand гарантирует, что никакая полученная от Вас информация никогда и ни при каких условиях не будет предоставлена третьим лицам, за исключением случаев, предусмотренных действующим законодательством Российской Федерации.

В определенных обстоятельствах компания StoreLand может попросить Вас зарегистрироваться и предоставить личные сведения. Предоставленная информация используется исключительно в служебных целях, а также для предоставления доступа к специальной информации.

Личные сведения можно изменить, обновить или удалить в любое время в разделе «Аккаунт» > «Профиль».

для того, чтобы обеспечить Вас информацией определенного рода, компания StoreLand с Вашего явного согласия может присылать на указанный при регистрации адрес электронный почты информационные сообщения. В любой момент Вы можете изменить тематику такой рассылки или отказаться от нее.

Как и многие другие сайты, StoreLand использует технологию cookie, которая может быть использована для продвижения нашего продукта и измерения эффективности рекламы. Кроме того с помощь этой технологии StoreLand настраивается на работу лично с Вами. В частности без этой технологии невозможна работа с авторизацией в панели управления.

Сведения на данном сайте имеют чисто информативный характер, в них могут быть внесены любые изменения без какого-либо предварительного уведомления.

для того, чтобы отказаться от дальнейших коммуникаций с нашей компанией, изменить или удалить свою личную информацию, напишите нам через форму обратной связи

Велосипед модернизация своими руками

Пока жена была в роддоме, двое наших малышей оставались со мной. Передвигаться с ними пешком по улице было неудобно и долго. Поэтому для семейных нужд я модернизировал велосипед.

Понадобилось: велосипед, доски ДСП, болты, гайки, саморезы, металлические уголки, металлические трубки, небольшая металлическая пластина, 3 пластмассовых ящика, хомуты, колеса от маленького велосипеда, поролон, ножницы, иголка, нить, ткань, ножовка по металлу, наждачная бумага, напильник, дрель, сверла, набор ключей, шуроповерт, пластиковая защита, крыла автомобиля ВАЗ-2109.

Коляска-люлька к велосипеду

Из досок изготовил для коляски каркас произвольных размеров (таких, чтобы не мешал крутить педали). Стянул конструкцию саморезами и изнутри уголками. Сверху уложил заготовку подходящей формы из ДСП и прикрепил саморезами (фото 1). Прикрутил к ней болтами большой пластмассовый ящик (фото 2). Вырезал в нем ножовкой по металлу переднюю часть, придав заготовке форму люльки. Зачистил края напильником и некрупной наждачной бумагой. Сшил поролоновое сиденье и плотно вставил его в ящик.

Прикрепил коляску к велосипеду с левой стороны (справа мешает цепь) с помощью металлической трубки (1) и хомута (2) (фото 1).

Сбоку от сиденья коляски прикрутил колесо от детского велосипеда с помощью Г-образных металлических пластин (3). Чтобы закрыть от детских рук колесо, вырезал по его размерам детали полукруглой формы из пластиковой защиты автомобильных крыльев (фото 3). Стянул части защитного «чехла» (4) саморезами и прикрепил к деревянному каркасу коляски.

Прицеп к велоипеду на шарнире

Прицеп для перевозки продуктов/вещей весом до 20 кг изготовил из задней части рамы трехколесного велосипеда. К имеющимся ушкам конструкции прикрепил хомутами пластмассовый ящик (фото 4).

Прикрутил к коляске болтами металлическую П-образную пластину (5), просверлив в ее «ножках» отверстия друг напротив друга. Вставляю в пластину раму прицепа (также с отверстием) и креплю его по шарнирному принципу: болт проходит через 3 отверстия, снизу закрепляю его гайками. При движении велосипеда прицеп легко поворачивается влево-вправо.

Модернизируем велосипедный багажник

На багажник прицепил сиденье от детского трехколесного велосипеда (с помощью имеющихся защелок). Конструкция получилась устойчивой (фото 5).

Для перевозки вещей снимаю сиденье и креплю на его место с помощью хомутов пластмассовый ящик.

Смастерил для детского сиденья боковую подножку (6) из Г-образной трубки, просверлив в ней отверстие. Надел деталь на ось заднего колеса и прикрутил гайкой.

При необходимости с легкостью перевожу на велосипеде одновременно двоих детей до 8 лет и грузы!

Простой велосипедный прицеп из бросовых материалов (без сварки)

Велосипедный прицеп – отличая вещь, он значительно расширяет возможности велосипеда в плане грузоперевозок. Самый просто прицеп, конструкция которого описана в этой инструкции, оснащен платформой, на которой можно перевозить различные предметы, начиная от личных вещей, заканчивая песком, кирпичом и так далее. Что касается бортиков, то их можно тоже сделать, но это уже на ваше усмотрение.

Рассмотренный ниже велосипед изготовлен практически из бросовых материалов. В качестве рамы использовались запчасти от старой коляски для гольфа (или чего-то подобного). Платформа сделана из такого распространенного материала как дерево. Конечно, древесина прибавляет прицепу веса, зато это самый доступный материал.

Материалы и инструменты, которые использовал автор для самоделки:

Список материалов: — старая коляска (или другие подобные запчасти); — колеса от велосипеда (если их не было на выбранной коляске); — деревянные доски; — саморезы; — стальные хомуты для труб; — винты, болты, шайбы, гайки; — два колесика от тележек (для изготовления крепежного устройства); — старый тросик от велосипедных тормозов (или подобное); — два отражателя (устанавливаются на прицеп); — стальные крепежные петли.

Список инструментов: — дрель (или шуруповерт) ; — велосипедный насос; — плоскогубцы и кусачки; — отвертка; — молоток; — ножовка по дереву; — линейка, маркер или карандаш; — ножовка по металлу или болгарка (может понадобиться).

Процесс изготовления прицепа:

Шаг первый. Подготавливаем материалы В первую очередь, что вам предстоит раздобыть, это велосипедные колеса. Найти их в хорошем состоянии порой бывает проблематично. Также для рамы вам понадобятся металлические трубки, их можно раздобыть в старых колясках, велосипедах и так далее. Кстати, ранее отличные алюминиевые трубки использовались в карнизах.

Также подготовьте доски, они должны быть прочными, но максимально тонкими и легкими, чтобы прицеп не было тяжело тянуть велосипедом.

Шаг второй. Приступаем к сборке рамы У автора после разборки коляски остались оси с колесами, а также элемент в виде буквы «П». Эти компоненты нужно было соединить. Алюминий сварить не получится, можно только сверлить или поступить так, как автор. Просто берем стальные хомуты от труб и хорошенько стягиваем элементы между собой. Для надежности хомутов можно поставить побольше. Для упрочения конструкции автор просверлил в трубах отверстия и закрепил их дополнительно болтами с гайками. Теперь детали надежно соединены.

Чтобы решить такую проблему, автор приобрел два колесика от тележки. Каждое такое колесико может двигаться вокруг своей оси на угол 360 градусов. Просто снимите с них колесики, а потом соедините обе конструкции при помощи болта с гайкой. Вместо болта с гайкой автор использует специальный стержень. Этот узел важен, так как он позволит вам быстро отстегнуть прицеп от велосипеда при необходимости.

Закрепите одну деталь на раме велосипеда, автор крепит ее на задней вилке возле оси, там как раз есть два подходящих отверстия. Вторую часть закрепите на дышле прицепа, автор надежно стянул ее петлями с болтами и гайками. Подберите правильный угол крепления, чтобы прицеп мог менять угол в заданном диапазоне. Вот и все, мы получили отличный узел для крепления прицепа к велосипеду.

Шаг шестой. Страховка На всякий случай нужно сделать страховку, которая будет удерживать прицеп, если вдруг основной крепежный узел отсоединится. Для этих целей автор использовал велосипедную тормозную систему. Снимите с одного конца ту часть, на которой находятся тормозные колодки. На конце тросика сделайте надежную петлю. Что касается тормозной ручки, то ее можно оставить.

Закрепите тормозную ручку на раме прицепа, а тросик протяните внутри дышла. В итоге кончик троса с петлей должен вылезти возле задней вилки велосипеда. Прикрепите его к раме любым доступным способом. Теперь, если основной крепежный узел откажет, ваш прицеп будет удерживаться тросиком до аварийной остановки.

Шаг седьмой. Изготовление и крепление деревянной платформы Подготавливаем доски, режем их в зависимости от размера прицепа и шлифуем, чтобы платформа легко мылась и не рвала пакеты, если вы их будете возить. Крайне рекомендуется также покрасить дерево, чтобы оно не впитывало влагу.

Шаг девятый. Рекомендации по использованию Этот прицеп не предназначен для больших нагрузок, так как рама изготовлена из алюминиевых труб. К тому же, для облегчения веса автор не делал бортики для прицепа, груз крепится с помощью ремней.

Еще один момент касается колес, они закреплены не на вилке, а лишь в одной точке. В связи с этим такая конструкция не выдерживает больших нагрузок, если сильно нагрузить прицеп, оси могут согнуться.

Впрочем, если прикинуть на глаз, такой прицеп вполне может везти груз весом 20-30 кг по ровной дороге.

Как сделать люльку на велосипед своими руками чертежи

Своими руками

Велосипед модернизация своими руками

Пока жена была в роддоме, двое наших малышей оставались со мной. Передвигаться с ними пешком по улице было неудобно и долго. Поэтому для семейных нужд я модернизировал велосипед.

Понадобилось: велосипед, доски ДСП, болты, гайки, саморезы, металлические уголки, металлические трубки, небольшая металлическая пластина, 3 пластмассовых ящика, хомуты, колеса от маленького велосипеда, поролон, ножницы, иголка, нить, ткань, ножовка по металлу, наждачная бумага, напильник, дрель, сверла, набор ключей, шуроповерт, пластиковая защита, крыла автомобиля ВАЗ-2109.

Коляска-люлька к велосипеду

Из досок изготовил для коляски каркас произвольных размеров (таких, чтобы не мешал крутить педали). Стянул конструкцию саморезами и изнутри уголками. Сверху уложил заготовку подходящей формы из ДСП и прикрепил саморезами (фото 1). Прикрутил к ней болтами большой пластмассовый ящик (фото 2). Вырезал в нем ножовкой по металлу переднюю часть, придав заготовке форму люльки. Зачистил края напильником и некрупной наждачной бумагой. Сшил поролоновое сиденье и плотно вставил его в ящик.

Прикрепил коляску к велосипеду с левой стороны (справа мешает цепь) с помощью металлической трубки (1) и хомута (2) (фото 1).

Сбоку от сиденья коляски прикрутил колесо от детского велосипеда с помощью Г-образных металлических пластин (3). Чтобы закрыть от детских рук колесо, вырезал по его размерам детали полукруглой формы из пластиковой защиты автомобильных крыльев (фото 3). Стянул части защитного «чехла» (4) саморезами и прикрепил к деревянному каркасу коляски.

Прицеп к велоипеду на шарнире

Прицеп для перевозки продуктов/вещей весом до 20 кг изготовил из задней части рамы трехколесного велосипеда. К имеющимся ушкам конструкции прикрепил хомутами пластмассовый ящик (фото 4).

Прикрутил к коляске болтами металлическую П-образную пластину (5), просверлив в ее «ножках» отверстия друг напротив друга. Вставляю в пластину раму прицепа (также с отверстием) и креплю его по шарнирному принципу: болт проходит через 3 отверстия, снизу закрепляю его гайками. При движении велосипеда прицеп легко поворачивается влево-вправо.

Модернизируем велосипедный багажник

На багажник прицепил сиденье от детского трехколесного велосипеда (с помощью имеющихся защелок). Конструкция получилась устойчивой (фото 5).

Для перевозки вещей снимаю сиденье и креплю на его место с помощью хомутов пластмассовый ящик.

Смастерил для детского сиденья боковую подножку (6) из Г-образной трубки, просверлив в ней отверстие. Надел деталь на ось заднего колеса и прикрутил гайкой.

При необходимости с легкостью перевожу на велосипеде одновременно двоих детей до 8 лет и грузы!

Простой велосипедный прицеп из бросовых материалов (без сварки)

Велосипедный прицеп – отличая вещь, он значительно расширяет возможности велосипеда в плане грузоперевозок. Самый просто прицеп, конструкция которого описана в этой инструкции, оснащен платформой, на которой можно перевозить различные предметы, начиная от личных вещей, заканчивая песком, кирпичом и так далее. Что касается бортиков, то их можно тоже сделать, но это уже на ваше усмотрение.

Рассмотренный ниже велосипед изготовлен практически из бросовых материалов. В качестве рамы использовались запчасти от старой коляски для гольфа (или чего-то подобного). Платформа сделана из такого распространенного материала как дерево. Конечно, древесина прибавляет прицепу веса, зато это самый доступный материал.

Материалы и инструменты, которые использовал автор для самоделки:

Список материалов: — старая коляска (или другие подобные запчасти); — колеса от велосипеда (если их не было на выбранной коляске); — деревянные доски; — саморезы; — стальные хомуты для труб; — винты, болты, шайбы, гайки; — два колесика от тележек (для изготовления крепежного устройства); — старый тросик от велосипедных тормозов (или подобное); — два отражателя (устанавливаются на прицеп); — стальные крепежные петли.

Список инструментов: — дрель (или шуруповерт) ; — велосипедный насос; — плоскогубцы и кусачки; — отвертка; — молоток; — ножовка по дереву; — линейка, маркер или карандаш; — ножовка по металлу или болгарка (может понадобиться).

Процесс изготовления прицепа:

Шаг первый. Подготавливаем материалы В первую очередь, что вам предстоит раздобыть, это велосипедные колеса. Найти их в хорошем состоянии порой бывает проблематично. Также для рамы вам понадобятся металлические трубки, их можно раздобыть в старых колясках, велосипедах и так далее. Кстати, ранее отличные алюминиевые трубки использовались в карнизах.

Также подготовьте доски, они должны быть прочными, но максимально тонкими и легкими, чтобы прицеп не было тяжело тянуть велосипедом.

Шаг второй. Приступаем к сборке рамы У автора после разборки коляски остались оси с колесами, а также элемент в виде буквы «П». Эти компоненты нужно было соединить. Алюминий сварить не получится, можно только сверлить или поступить так, как автор. Просто берем стальные хомуты от труб и хорошенько стягиваем элементы между собой. Для надежности хомутов можно поставить побольше. Для упрочения конструкции автор просверлил в трубах отверстия и закрепил их дополнительно болтами с гайками. Теперь детали надежно соединены.

Чтобы решить такую проблему, автор приобрел два колесика от тележки. Каждое такое колесико может двигаться вокруг своей оси на угол 360 градусов. Просто снимите с них колесики, а потом соедините обе конструкции при помощи болта с гайкой. Вместо болта с гайкой автор использует специальный стержень. Этот узел важен, так как он позволит вам быстро отстегнуть прицеп от велосипеда при необходимости.

Закрепите одну деталь на раме велосипеда, автор крепит ее на задней вилке возле оси, там как раз есть два подходящих отверстия. Вторую часть закрепите на дышле прицепа, автор надежно стянул ее петлями с болтами и гайками. Подберите правильный угол крепления, чтобы прицеп мог менять угол в заданном диапазоне. Вот и все, мы получили отличный узел для крепления прицепа к велосипеду.

Шаг шестой. Страховка На всякий случай нужно сделать страховку, которая будет удерживать прицеп, если вдруг основной крепежный узел отсоединится. Для этих целей автор использовал велосипедную тормозную систему. Снимите с одного конца ту часть, на которой находятся тормозные колодки. На конце тросика сделайте надежную петлю. Что касается тормозной ручки, то ее можно оставить.

Закрепите тормозную ручку на раме прицепа, а тросик протяните внутри дышла. В итоге кончик троса с петлей должен вылезти возле задней вилки велосипеда. Прикрепите его к раме любым доступным способом. Теперь, если основной крепежный узел откажет, ваш прицеп будет удерживаться тросиком до аварийной остановки.

Шаг седьмой. Изготовление и крепление деревянной платформы Подготавливаем доски, режем их в зависимости от размера прицепа и шлифуем, чтобы платформа легко мылась и не рвала пакеты, если вы их будете возить. Крайне рекомендуется также покрасить дерево, чтобы оно не впитывало влагу.

Шаг девятый. Рекомендации по использованию Этот прицеп не предназначен для больших нагрузок, так как рама изготовлена из алюминиевых труб. К тому же, для облегчения веса автор не делал бортики для прицепа, груз крепится с помощью ремней.

Еще один момент касается колес, они закреплены не на вилке, а лишь в одной точке. В связи с этим такая конструкция не выдерживает больших нагрузок, если сильно нагрузить прицеп, оси могут согнуться.

Впрочем, если прикинуть на глаз, такой прицеп вполне может везти груз весом 20-30 кг по ровной дороге.

Как сделать коляску на велосипед

Велосипед, как известно, не рассчитан на перевозку значительных грузов. Один из путей увеличения весовой отдачи велосипеда — использование прицепной велосипедной коляски (рис. 1). Велоколяска со съемными кузовами — ящиками, контейнерами, люльками — довольно универсальна и позволяет перевозить различные грузы, вплоть до сыпучих материалов. Если к такой коляске для велосипеда прикрепить закрытый кузов от детской коляски, то в ней можно возить ребенка дошкольного возраста.

Рассмотрим, как сделать коляску для велосипеда.

В конструкции велосипедной коляски используется одно колесо от подросткового велосипеда типа «Школьник», остальные детали самодельные.

Коляска для велосипеда крепится к трубе на двух легкосъемных хомутах. Труба, в свою очередь, соединяется с нижней вилкой рамы велосипеда на двух кронштейнах. Коляска имеет откидывающиеся подкосы (упоры), которые позволяют ей стоять даже при отсоединенном велосипеде.

Для изготовления такой велосипедной коляски не требуется дефицитных деталей, если не считать четырех пружин — амортизаторов. Остальные детали делаются из полосового железа (стали) толщиной 3—5 мм, профильного железа (уголков) и труб. Размеры и конфигурацию деталей смотрите в спецификации и на рис. 2.

Собирается коляска с применением электро- или газовой сварки. Если нет возможности сварить детали, то, в крайнем случае, их можно собрать с помощью уголков на болтах, но при этом несколько увеличится общий вес коляски.

Детали собранной коляски для велосипеда тщательно очистите от следов ржавчины и покрасьте лаком или краской по металлу.

(Габаритные размеры готовых деталей)

Как сделать коляску на велосипед фото

Каталог

Категории

Сравнение 0

Избранное 0

Политика конфиденциальности

Общие положения

Некоторые объекты, размещенные на сайте, являются интеллектуальной собственностью компании StoreLand. Использование таких объектов установлено действующим законодательством РФ.

На сайте StoreLand имеются ссылки, позволяющие перейти на другие сайты. Компания StoreLand не несет ответственности за сведения, публикуемые на этих сайтах и предоставляет ссылки на них только в целях обеспечения удобства для посетителей своего сайта.

Личные сведения и безопасность

Компания StoreLand гарантирует, что никакая полученная от Вас информация никогда и ни при каких условиях не будет предоставлена третьим лицам, за исключением случаев, предусмотренных действующим законодательством Российской Федерации.

В определенных обстоятельствах компания StoreLand может попросить Вас зарегистрироваться и предоставить личные сведения. Предоставленная информация используется исключительно в служебных целях, а также для предоставления доступа к специальной информации.

Личные сведения можно изменить, обновить или удалить в любое время в разделе «Аккаунт» > «Профиль».

для того, чтобы обеспечить Вас информацией определенного рода, компания StoreLand с Вашего явного согласия может присылать на указанный при регистрации адрес электронный почты информационные сообщения. В любой момент Вы можете изменить тематику такой рассылки или отказаться от нее.

Как и многие другие сайты, StoreLand использует технологию cookie, которая может быть использована для продвижения нашего продукта и измерения эффективности рекламы. Кроме того с помощь этой технологии StoreLand настраивается на работу лично с Вами. В частности без этой технологии невозможна работа с авторизацией в панели управления.

Сведения на данном сайте имеют чисто информативный характер, в них могут быть внесены любые изменения без какого-либо предварительного уведомления.

для того, чтобы отказаться от дальнейших коммуникаций с нашей компанией, изменить или удалить свою личную информацию, напишите нам через форму обратной связи

Сообщества › Сделай Сам › Блог › Дешевый и приличный велосипед своими руками

В моем блоге более 20-ти статей по велосипедам, написанные моим сыном Qirex-RD для моих читателей. В связи с наступившим велосезоном, я решил адаптировать и опубликовать здесь ту которая максимально соответствует тематике данного сообщества и будет полезна многим. Это реальный пример того как за дешево из некой приемлемой основы (а подобные велосипеды есть у большинства) можно своими руками собрать действительно приличный велосипед, именно под себя и свои нужды, а не довольствоваться тем «универсальным» решением из магазина.

Пришло время пояснить что такое кастом и сломить стереотип что всё хорошее — дорого.

Сборка кастома на готовой основе — самое эффективное по цена/результат. Фулл кастом — крайне невыгоден экономически и применяется в случае с хай-энд байками, где бюджет крайне высок.

Что-то вообще нереальное, да? Особенно учитывая последний пункт.

Decathlon Kemmel, ростовка 21″, колеса 26″, 2016г. Произведен в России на заводе ВелоБалт, г. Калининград. В стоковом состоянии одной ногой говнобайк. Не едет, не тормозит, не управляется, посадка раком, разваливается. Но несмотря на все, это великолепная основа.

Рама, вилка, рулевая колонка

Стальные, из выскоуглеродистой стали. Крайне переупрочнены (что свойственно для дешевых велосипедов), от того тяжелые но очень жесткие, это хорошо. Полноценная рулевая колонка размера 1 1/8 дюйма, а не резьбовое убожество — это мастхэв, и оно тут именно так.

Качество и внешность

Игрушечные и одноразовые меняются на приличные пластиковые, они травмобезопасны как для ног так и для обуви. Платформу беру самую большую, ибо катаю в скейтборд кедах + размер ноги 45. ODYSSEY Grandstand PC — то что нужно именно мне, они на втулках, а значит не подохнут зимой (данный байк эксплуатируется в любую погоду).

Переключатель, манетка, кассета-трещотка

Тормоза и тормозные ручки.

Вся несуразная китайчатина которая не тормозит а лишь притормаживает, меняется на приличные Shimano Alivio BR-T4000 (ручки и тормоза). Т.к. рама и вилка ломовые, V-брейки их не разжимают, как это происходит с дешевыми амортизационными вилками и на сопливых дешевых алюминиевых рамах. Отсюда получаем шокирующую тормозную мощь и модуляцию, что позволяет пользоваться тормозами одним пальцем т. е. как у взрослых велосипедов с дисковой гидравликой. И нет они не перестают тормозить в мокрую погоду или зимой (как многие ошибочно считают) ведь я поставил всепогодные колодки.

Все тросы и рубашки.

Работа переключателей и тормозов напрямую зависит от них. В большинстве случаев на готовых байках стоят самые дешевые китайские так еще и проложены не правильно, у и тех кто не в курсе появляется ощущение того что «переключатели/тормоза — говно». А дело в тросах и рубашках. Меняю всё, заодно прокладываю рубашки нужных длин, это очень сильно сказывается на трении троса внутри них.

То что осталось сток:

Что получилось в итоге?

Качественный? Да. Рама надежная, жесткая, покрашена хорошо. Компоненты трансмиссии Shimano. Остальные компоненты тоже на уровне.

Надежный? Да! Он простой, в нем толком нечему ломаться. Может кто-то скажет про «пластилиновые» колеса с одинарным ободом? Да они такие, но теперь это не проблема, ведь обуты они в ломовые покрышки, которые великолепно распределяют ударные нагрузки и исключают вмятины при сильных ударах об острые грани. Именно для этого я и использовал толстостенные камеры, они создают дополнительное внутреннее трение внутри колеса, что делает резину «дубовей» на пробой при низком давлении. Зачем нужно низкое давление? Так для комфорта и амортизации, ведь подвесок у нас «нема». Но при этом благодаря корду и толстым камерами, резина не превращается в соплю как на фэтбайках, т. е. сброс давления не ухудшает управляемость. Накат тоже остается хорошим из-за двойного компаунда покрышки (в центре жестче, на боковинах мягче). А еще эти самые покрышки крайне стойки к проколам. На таких можно ехать по битому стелу и особо не заморачиваться, чего не скажешь о многих других дорожных и даже кантрийных.

Требующий минимум обслуживания?

3к за всё). А тут… открутил трещетку в сборе, выкинул, новую поставил, готово. Край 800р и никакого гемора.

Да, он достаточно быстрый. Взвешиваю — 14 кг (+/- 100 грамм). При таком весе (а столько весят некоторые АЛЮМИНИЕВЫЕ велосипеды за 35 000+ рублей)))) у него хороший накат, благодаря отсутствию пружинки спереди, стрит резине, пересобранным втулкам и правильно подобранным передаточным отношениям. А резина с равномерным протектором по всей поверхности и двойным компаундом (по центру жестче по краям мягче) позволяет на асфальте кренить его в поворотах как супер байк (мотоцикл). Управляемость, сцепление с дорогой и тормозной путь — отличные.

Да, он черный, без хохломы и гжели, но выделяется в толпе тем что он не сток. Это замечают даже те кто в велах не понимает, что он «не как все».

О да! Сам велосипед был куплен новым за 6300р (вместе с доставкой) в соответствующей торговой сети.

Все остальные компоненты для него были куплены в Москве, новыми и в магазинах, и обошлись они суммарно в

8000р. Те компоненты которые были заменены я продал на авито за 2000р. Итого за 12 300р, получился не просто новый качественный велосипед, а велосипед который и был нужен. Велосипеды схожей цены из магазина вообще рядом с ним не стоят. Не едут, не тормозят, не надежны, не удобны и зачастую выглядят ужасно (китайская петушня). Даже в бюджете 25к мы получаем не все что может этот, все равно нужны будут доделки и доп вложения.

И тут кто-то скажет «погодь, а чем собирать-то, это надо тоже в стоимость вписывать!». Так в том-то и прикол что для сборки данного кастома не требуется НИКАКОГО спец инструмента, только обычные гаечные ключи и шестигранники. Самый край это если вы захотите снять шатуны и выкрутить каретку, два необходимых съемника обойдутся в 500р суммарно.

А еще кто-то скажет что мол «имея связи и скидки все можно». Обломитесь, все что было использовано в этом байке было намеренно куплено в России и по предложениям доступным всем и каждому, в интернет магазинах с доставкой по всей стране.

Кастом это когда каждый делает сам то что нужно ЕМУ, независимо от бюджета. Данный аппарат можно было собрать и с упором на внедорожное использование, выбрав другую резину и камеры, другие передаточные отношения и другую геометрию посадки. Байк бы получился другим, но цена бы не изменилась. Если бы данный базовый байк не вписался в ТЗ, то я просто взял бы другой, более подходящий. Но суть всегда остается — получить именно то что нужно, рационально пользуясь ЛЮБЫМ бюджетом.

Как на велик сделать люльку

Как сделать

Велосипед модернизация своими руками

Пока жена была в роддоме, двое наших малышей оставались со мной. Передвигаться с ними пешком по улице было неудобно и долго. Поэтому для семейных нужд я модернизировал велосипед.

Понадобилось: велосипед, доски ДСП, болты, гайки, саморезы, металлические уголки, металлические трубки, небольшая металлическая пластина, 3 пластмассовых ящика, хомуты, колеса от маленького велосипеда, поролон, ножницы, иголка, нить, ткань, ножовка по металлу, наждачная бумага, напильник, дрель, сверла, набор ключей, шуроповерт, пластиковая защита, крыла автомобиля ВАЗ-2109.

Коляска-люлька к велосипеду

Из досок изготовил для коляски каркас произвольных размеров (таких, чтобы не мешал крутить педали). Стянул конструкцию саморезами и изнутри уголками. Сверху уложил заготовку подходящей формы из ДСП и прикрепил саморезами (фото 1). Прикрутил к ней болтами большой пластмассовый ящик (фото 2). Вырезал в нем ножовкой по металлу переднюю часть, придав заготовке форму люльки. Зачистил края напильником и некрупной наждачной бумагой. Сшил поролоновое сиденье и плотно вставил его в ящик.

Прикрепил коляску к велосипеду с левой стороны (справа мешает цепь) с помощью металлической трубки (1) и хомута (2) (фото 1).

Сбоку от сиденья коляски прикрутил колесо от детского велосипеда с помощью Г-образных металлических пластин (3). Чтобы закрыть от детских рук колесо, вырезал по его размерам детали полукруглой формы из пластиковой защиты автомобильных крыльев (фото 3). Стянул части защитного «чехла» (4) саморезами и прикрепил к деревянному каркасу коляски.

Прицеп к велоипеду на шарнире

Прицеп для перевозки продуктов/вещей весом до 20 кг изготовил из задней части рамы трехколесного велосипеда. К имеющимся ушкам конструкции прикрепил хомутами пластмассовый ящик (фото 4).

Прикрутил к коляске болтами металлическую П-образную пластину (5), просверлив в ее «ножках» отверстия друг напротив друга. Вставляю в пластину раму прицепа (также с отверстием) и креплю его по шарнирному принципу: болт проходит через 3 отверстия, снизу закрепляю его гайками. При движении велосипеда прицеп легко поворачивается влево-вправо.

Модернизируем велосипедный багажник

На багажник прицепил сиденье от детского трехколесного велосипеда (с помощью имеющихся защелок). Конструкция получилась устойчивой (фото 5).

Для перевозки вещей снимаю сиденье и креплю на его место с помощью хомутов пластмассовый ящик.

Смастерил для детского сиденья боковую подножку (6) из Г-образной трубки, просверлив в ней отверстие. Надел деталь на ось заднего колеса и прикрутил гайкой.

При необходимости с легкостью перевожу на велосипеде одновременно двоих детей до 8 лет и грузы!

Как сделать коляску на велосипед

Велосипед, как известно, не рассчитан на перевозку значительных грузов. Один из путей увеличения весовой отдачи велосипеда — использование прицепной велосипедной коляски (рис. 1). Велоколяска со съемными кузовами — ящиками, контейнерами, люльками — довольно универсальна и позволяет перевозить различные грузы, вплоть до сыпучих материалов. Если к такой коляске для велосипеда прикрепить закрытый кузов от детской коляски, то в ней можно возить ребенка дошкольного возраста.

Рассмотрим, как сделать коляску для велосипеда.

В конструкции велосипедной коляски используется одно колесо от подросткового велосипеда типа «Школьник», остальные детали самодельные.

Коляска для велосипеда крепится к трубе на двух легкосъемных хомутах. Труба, в свою очередь, соединяется с нижней вилкой рамы велосипеда на двух кронштейнах. Коляска имеет откидывающиеся подкосы (упоры), которые позволяют ей стоять даже при отсоединенном велосипеде.

Для изготовления такой велосипедной коляски не требуется дефицитных деталей, если не считать четырех пружин — амортизаторов. Остальные детали делаются из полосового железа (стали) толщиной 3—5 мм, профильного железа (уголков) и труб. Размеры и конфигурацию деталей смотрите в спецификации и на рис. 2.

Собирается коляска с применением электро- или газовой сварки. Если нет возможности сварить детали, то, в крайнем случае, их можно собрать с помощью уголков на болтах, но при этом несколько увеличится общий вес коляски.

Детали собранной коляски для велосипеда тщательно очистите от следов ржавчины и покрасьте лаком или краской по металлу.

(Габаритные размеры готовых деталей)

Как сделать коляску на велосипед фото

Каталог

Категории

Сравнение 0

Избранное 0

Политика конфиденциальности

Общие положения

Некоторые объекты, размещенные на сайте, являются интеллектуальной собственностью компании StoreLand. Использование таких объектов установлено действующим законодательством РФ.

На сайте StoreLand имеются ссылки, позволяющие перейти на другие сайты. Компания StoreLand не несет ответственности за сведения, публикуемые на этих сайтах и предоставляет ссылки на них только в целях обеспечения удобства для посетителей своего сайта.

Личные сведения и безопасность

Компания StoreLand гарантирует, что никакая полученная от Вас информация никогда и ни при каких условиях не будет предоставлена третьим лицам, за исключением случаев, предусмотренных действующим законодательством Российской Федерации.

В определенных обстоятельствах компания StoreLand может попросить Вас зарегистрироваться и предоставить личные сведения. Предоставленная информация используется исключительно в служебных целях, а также для предоставления доступа к специальной информации.

Личные сведения можно изменить, обновить или удалить в любое время в разделе «Аккаунт» > «Профиль».

для того, чтобы обеспечить Вас информацией определенного рода, компания StoreLand с Вашего явного согласия может присылать на указанный при регистрации адрес электронный почты информационные сообщения. В любой момент Вы можете изменить тематику такой рассылки или отказаться от нее.

Как и многие другие сайты, StoreLand использует технологию cookie, которая может быть использована для продвижения нашего продукта и измерения эффективности рекламы. Кроме того с помощь этой технологии StoreLand настраивается на работу лично с Вами. В частности без этой технологии невозможна работа с авторизацией в панели управления.

Сведения на данном сайте имеют чисто информативный характер, в них могут быть внесены любые изменения без какого-либо предварительного уведомления.

для того, чтобы отказаться от дальнейших коммуникаций с нашей компанией, изменить или удалить свою личную информацию, напишите нам через форму обратной связи

Как сделать люльку на велосипед

Для перевозки грузов, багажа, любых необходимых предметов и детей, велосипед уступает другим средствам передвижения. Но с ростом популярности этого вида спорта, появилась и необходимость в расширении границ его использования. Прицеп на велосипед прекрасно решает эту дилемму, тем более его вы в состоянии сделать своими руками, как и коляску для перевозки ребенка.

Конструкция велоприцепов различна в зависимости от целей и объема перевозимых грузов. Она представляет собой отдельную модель на одном или двух колесах, прикрепленную к какой-либо задней части байка. Помимо грузов она может быть использована для перевозки ребенка и домашних животных. Производители предлагают широкий спектр выбора, но также вы можете сделать прицеп для велосипеда своими руками. Американская компания SCHWINN/INSTEP известна удачными детскими моделями. Компания BURLEY является производителем одних из лучших детских ранебаутов. Немецкая компания ANDERSEN SHOPPER производит надежные грузовые прицепы.

Плюсы велоприцепов очевидны, особенно если сравнить их с другими приспособлениями, такими как багажник, корзина и т.д.

Одноколесные. Данные прицепы, сцепленные с рамой, подойдут для небольших грузов. Они не обладают достаточной маневренностью и устойчивостью, так как имеют только одно колесо. На прямой дороге они ведут себя достаточно послушно, но на поворотах порой могут возникать проблемы.

Двухколесные. Они предназначены для перевозки средних и тяжелых грузов, прекрасно подойдут для дачников и фермеров. Благодаря наличию двух колес, данная коляска более устойчива на дороге и равномерно распределяет тяжесть по всей конструкции.

Коляска должна в первую очередь прямо соответствовать целям использования. Для перевозки ребенка вам придется тщательно потрудиться и продумать все элементы безопасности и комфорта. Для перевозки грузов особое внимание следует уделить прочности деталей и днища, при этом, не утяжеляя модель. Прицеп, сделанный своими руками должен оставаться маневренным.

Для изготовления прицепа своими руками следует помнить, что прицеп включает в себя три основных элемента, на проектирование которых нужно особо уделить внимание. Это днище модели, крепление и рама. Дно прицепа должно быть прочным и быть способным выдерживать требуемый груз. Не стоит перевозить слишком большие объемы более 50 кг, так как это может деформировать раму, повредить шины. Материл должен быть легким и влагоустойчивым. Крепление является одним из самых важных элементов. Оно непосредственно влияет на управляемость и маневренность на дороге. Сцепка, сделанная своими руками должна быть надежной и простой. В качестве рамы для велосипеда вместо стальных труб можно использовать алюминиевые. Они намного облегчают вес всей модели, что, несомненно, помогает в управлении.

Для начала следует сделать чертеж или найти готовый, который удовлетворяет всем вашим требованиям. Затем определиться с размерами, необходимыми материалами и расположением всех деталей.

В заключении хочется сказать, что велоприцеп, сконструированный своими руками, просто незаменим для длительных путешествий, туристических поездок, семейных пикников. Он позволяет взять все необходимые вещи с собой, безопасно и надежно перевозить детей и домашних животных. Приятная компания друзей и совместная прогулка на велосипеде станет приятным времяпровождением. Однако при выборе маршрута следует учитывать характер дороги. На мягкой размытой дороге и при движении в гору он не совсем удобен.

Как сделать самодельную люльку для велосипеда

Как сделать

PMS › Блог › Велосипед с люлькой… С боковой…

Случайно наткнулся в интернете на столь чудный девайс — SideCarrier — приставная боковая люлька для велика. Подходит для детей о года до пяти — то есть то что мне и надо — хватит на 3 сезона.

Решил узнать мнение Драйвчан — кто что думает?

Нашел в продаже только в США, цена 530 долларов.

Что скажите про девайсину?

Комментарии 10

мне кажется — не для наших дорог

На мой взглад, откатавшего с ребёнком 3и года на переднем и заднем сиденье отдам предпочтение сиденью традиционному. Аргументирую( до пустим не будем брать в расчёт цену и гемор с доставкой)1 Ребёнок сидит практически на земле и контроль за ним затруднён. 2 ребёнок сидит сбоку от колёс и грязюка на него будет лететь мама не горюй. 3 сложно представляю как будут перезжаться бордюры, ями и прочее(дороги у нас не тротуарные) и дитёнка будет сильно трясти. На мой взгляд оптимально сиденье с передним расположением между ездоком и рулём. мы своего катали с 9и месяцев на таком. при таком расположении работает и передняя вилка и подвес сиденья, развесовка велосипеда не меняеться, управляемость тоже…единственный косяк надо колени немного раскорячивать ))). Могу подробности в личку-почту изложить с фотками

Я не против подробностей! Если можно или в почту, или напши свой блог! =)

На мой взглад, откатавшего с ребёнком 3и года на переднем и заднем сиденье отдам предпочтение сиденью традиционному. Аргументирую( до пустим не будем брать в расчёт цену и гемор с доставкой)1 Ребёнок сидит практически на земле и контроль за ним затруднён. 2 ребёнок сидит сбоку от колёс и грязюка на него будет лететь мама не горюй. 3 сложно представляю как будут перезжаться бордюры, ями и прочее(дороги у нас не тротуарные) и дитёнка будет сильно трясти. На мой взгляд оптимально сиденье с передним расположением между ездоком и рулём. мы своего катали с 9и месяцев на таком. при таком расположении работает и передняя вилка и подвес сиденья, развесовка велосипеда не меняеться, управляемость тоже…единственный косяк надо колени немного раскорячивать ))). Могу подробности в личку-почту изложить с фотками

Трехлеток на руле не покатаешь уже. Эти прицепы для подросших.

По управляемости — хз… Говорят, unaffected, но хз. А так — штука забавная. Что о ней говорит амазон и ебей?

Да пока не искал особо, нашел в паре штатовских инет магазов. Купить можно с доставкой к приятелю там, он почтой пришлет сюда…

Больше интересно — реально ли с такой шнягой ездить по Загорянке?

А почему нельзя? btw, а где на Загорянке? ��

Как сделать коляску на велосипед

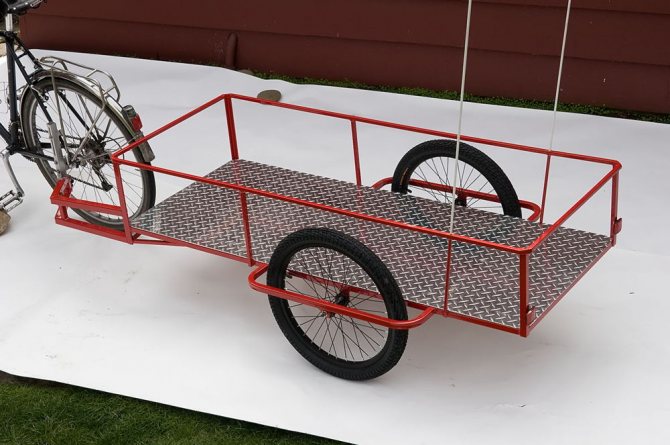

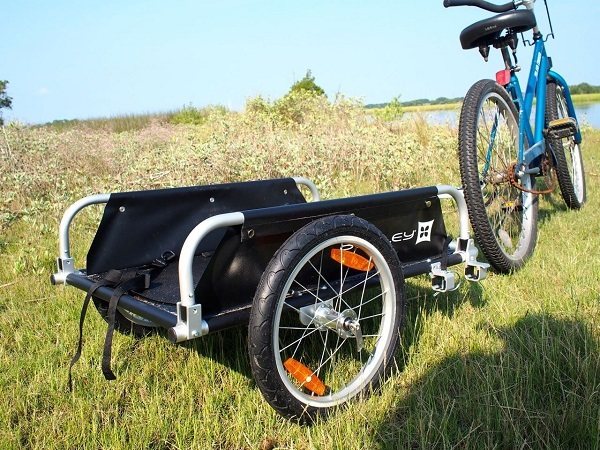

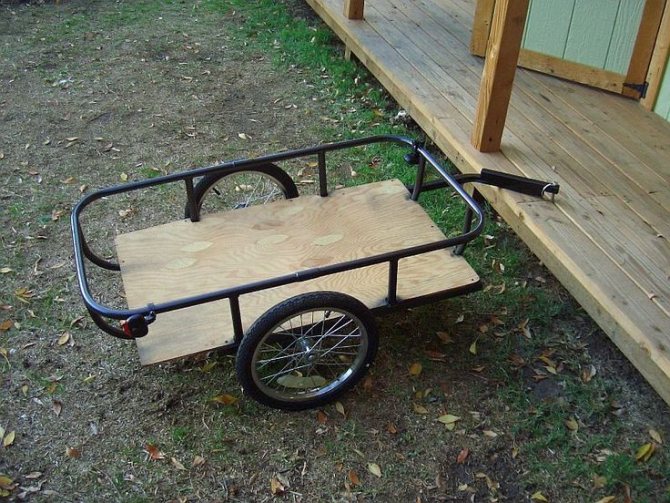

Велосипед, как известно, не рассчитан на перевозку значительных грузов. Один из путей увеличения весовой отдачи велосипеда — использование прицепной велосипедной коляски (рис. 1). Велоколяска со съемными кузовами — ящиками, контейнерами, люльками — довольно универсальна и позволяет перевозить различные грузы, вплоть до сыпучих материалов. Если к такой коляске для велосипеда прикрепить закрытый кузов от детской коляски, то в ней можно возить ребенка дошкольного возраста.

Рассмотрим, как сделать коляску для велосипеда.

В конструкции велосипедной коляски используется одно колесо от подросткового велосипеда типа «Школьник», остальные детали самодельные.

Коляска для велосипеда крепится к трубе на двух легкосъемных хомутах. Труба, в свою очередь, соединяется с нижней вилкой рамы велосипеда на двух кронштейнах. Коляска имеет откидывающиеся подкосы (упоры), которые позволяют ей стоять даже при отсоединенном велосипеде.

Для изготовления такой велосипедной коляски не требуется дефицитных деталей, если не считать четырех пружин — амортизаторов. Остальные детали делаются из полосового железа (стали) толщиной 3—5 мм, профильного железа (уголков) и труб. Размеры и конфигурацию деталей смотрите в спецификации и на рис. 2.

Собирается коляска с применением электро- или газовой сварки. Если нет возможности сварить детали, то, в крайнем случае, их можно собрать с помощью уголков на болтах, но при этом несколько увеличится общий вес коляски.

Детали собранной коляски для велосипеда тщательно очистите от следов ржавчины и покрасьте лаком или краской по металлу.
