Как установить мотор колесо на велосипед

Инструкция на мотор-колесо электрического велосипеда

Сборка электровелосипеда – увлекательная задача, которую можно решить самостоятельно. Конечно, проще и удобнее обратиться в мастерскую, но при желании можно установить и подключить электрокомпоненты своими руками. В инструкции к мотор-колесу и остальным компонентам для электрификации велосипеда пошагово описаны действия, которые нужно выполнить для их корректной установки и подключения. Чтобы избежать ошибок, внимательно изучите прилагаемую к набору инструкцию и точно следуйте приведенным в ней рекомендациям.

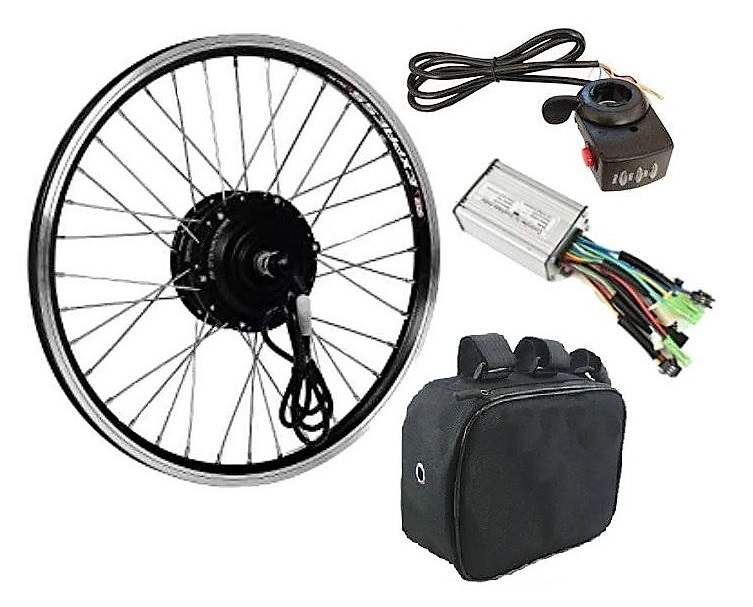

Мотор-колеса и комплекты для сборки е-байков

Вы можете купить для сборки электровелосипеда мотор-колесо или укомплектованный набор со всеми необходимыми компонентами. В такие комплекты входят:

• ступичный электродвигатель – для передней установки (под перья вилки с промежутком 100 мм) или для монтажа на заднюю ось (под перья рамы шириной 135 мм);
• усиленные спицы;
• двойной алюминиевый обод определенного диаметра;
• контроллер управления;
• рычаг или ручка газа;
• велокомпьютер или панель управления;
• по желанию – литий-ионная АКБ в жестком корпусе или сумке, с необходимыми вам характеристиками, и зарядное устройство для нее.

Мотор-ступица может быть уже заспицованным в обод. В таком случае перечень работ по его установке сокращается.

Необходимые инструменты

Кроме набора для сборки электровелосипеда и инструкции к нему, вам нужны дополнительные инструменты. Прежде всего, приготовьте велонабор шестигранников и отверток, ключ для гаек мотор-колеса, инструменты для демонтажа покрышки. Если управление скоростью будет осуществляться с участием датчиков системы PAS, понадобится съемник шатуна. Для снятия тормозных колодок (при монтаже заднего МК) понадобятся острогубцы. Для аккуратной прокладки проводов пригодятся нейлоновые кабельные стяжки.

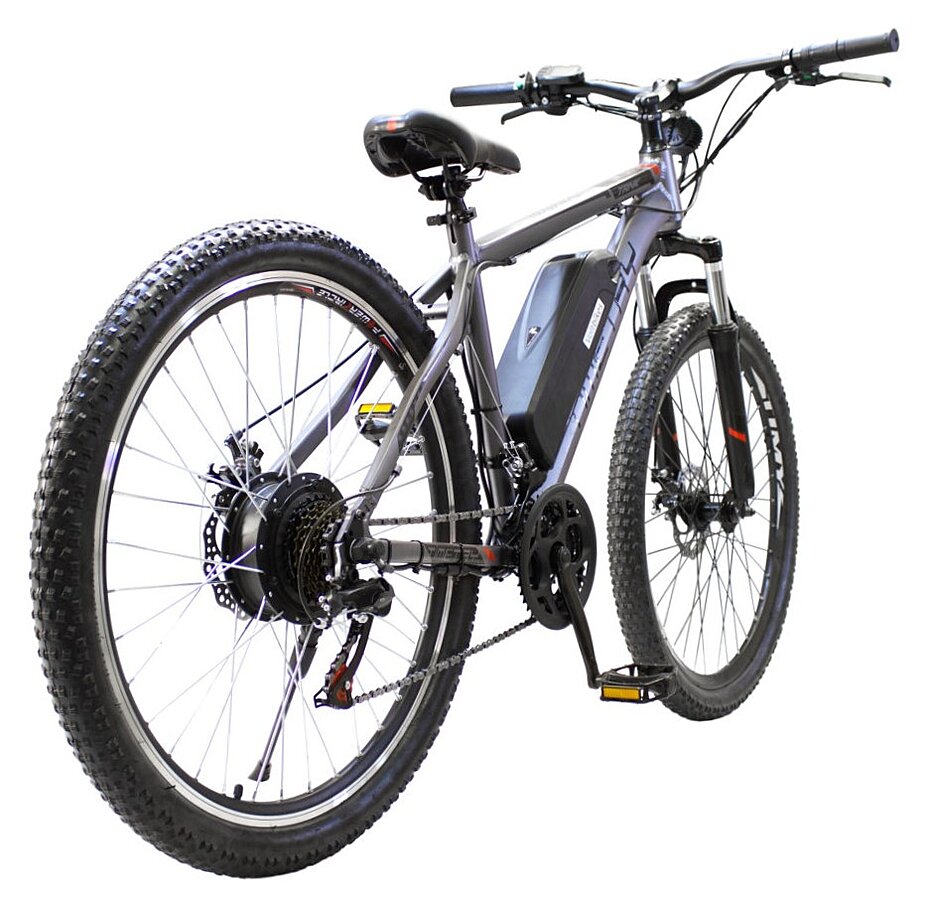

Алгоритм установки заднего МК

Для реализации заднего электрического привода выполняются следующие работы:

1. Открутите гайки или эксцентрик, которые удерживают заднее колесо. Снимите его.
2. Забортуйте мотор-колесо в покрышку. Если приобретенный вами ступичный движок не заспицован, выполните его спицовку в двойной обод с применением крепких спиц. Их оптимальный калибр зависит от мощности устанавливаемого электромотора. Для компактных редукторных МК на 250–350 Вт достаточно калибра 12G (2,6 мм), для двигателя на 500 Вт –11G или 10G (около 3 мм), а для более мощных движков нужны спицы калибра 10G или 9G (толщиной 3,2–3,6 мм).
3. Установите электродвигатель так, чтобы провода находились слева по направлению движения. Подключите элементы системы торможения: переставьте тормозной диск, затяните винты, установите на ось втулки, поместите ступичный мотор в проушины и зафиксируйте винтами. Выполните настройку и фиксацию суппорта.
4. Отрегулируйте цепь.
5. Выполните отцентровку ступичного двигателя, чтобы при оборотах он не касался тормозных колодок и был на одинаковом расстоянии от элементов вилки. При заметном биении обода отрегулируйте его положение, меняя натяжение спиц.
6. Зафиксируйте электромотор-ступицу фигурными шайбами, которые имеют внутри круглое отверстие с парой выступов, а снаружи – шип. Он попадает в отверстие рамы и препятствует проворачиванию электромотора.
7. В соответствии с приводящейся в инструкции схемой выполните монтаж регулятора скорости и ручки газа. Зафиксируйте и подключите датчик системы PAS (если будете ее использовать).
8. На руле с помощью специального кронштейна установите панель управления или велокомпьютер.
9. Подключите батарею к регулятору скорости и ручке газа.
10. Закрепите АКБ в выбранном для нее месте – с учетом оптимальной развесовки, центра тяжести и ваших представлений о комфорте. Для защиты батареи от вибраций и ударных нагрузок используйте мягкий уплотнитель.
11. Подключите электромотор и АКБ к контроллеру. Установите его в таком месте, чтобы минимизировать риск попадания на его корпус воды и грязи. При вертикальном размещении контроллера установите его проводкой вниз, чтобы избежать затекания влаги в корпус.
12. Позаботьтесь о надежном креплении всех компонентов набора. Аккуратно проложите, заизолируйте и закрепите соединяющие их кабели.
13. Убедитесь в исправной работе панели управления, датчиков на ручке тормоза, двигателя. При повороте ручки газа (или нажатии на курок) он должен плавно стартовать и на холостом ходу быстро набирать порядка 400 об/мин. Контролировать скорость удобно по велокомпьютеру. При обнаружении каких-либо неисправностей – устраните их.
14. Выполните настройку тормозов. Проверьте их эффективность.
15. Плавно нажимая на рычаг газа, протестируйте работу собранного электровелосипеда. Обкатайте его в безопасном малолюдном месте.

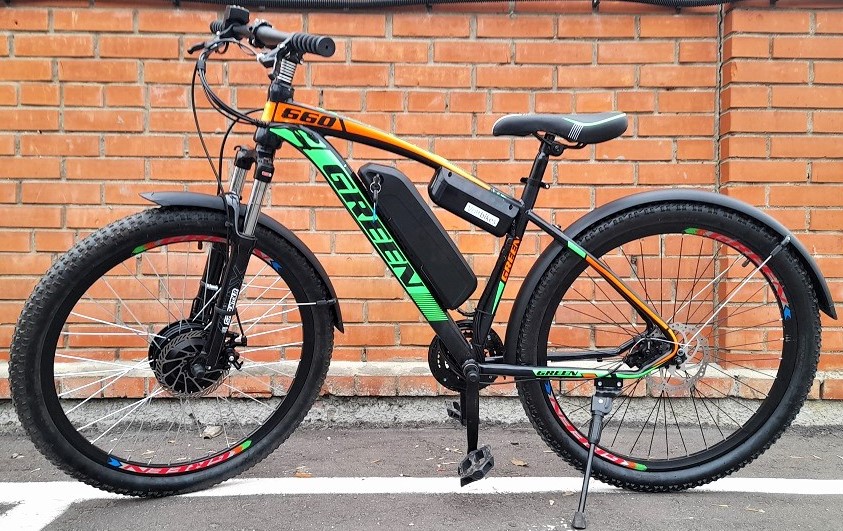

Принцип установки переднего МК

Передний мотор-ступица проще в установке, т.к. при его монтаже не затрагиваются элементы трансмиссии. Для более удобной работы велосипед желательно перевернуть и установить на седло и руль. Для снятия колеса достаточно перевести рычаг в позицию «открыто» и выполнить демонтаж. После этого выполняются аналогичные действия, как и при реализации заднего привода. Но работы, связанные с элементами трансмиссии, выполнять не приходится.

Передние МК рассчитаны на ширину вилки 100 мм, а провода у них выходят из полой оси справа. При установке передних мотор-колес обязательно используют усилители дропаутов. Возможно, отверстие усилителя изнутри нужно будет обработать напильником, чтобы усилитель налез на ось, но при этом сел плотно, без люфта.

Приведенные описания универсальны и могут частично отличаться от перечней работ, приведенных в инструкциях к конкретным мотор-колесам и наборам электрокомпонентов. Но они дают базовые представления о том, какие работы выполняются при оснащении велосипеда электроприводом.

Установка мотор-колеса на велосипед своими руками

Если вы любите кататься на велосипеде, вам хорошо известно, что нередко становится лень вращать педали, появляется чувство усталости. Особенно часто это происходит, если вам приходится передвигаться по холмистой местности с частыми подъёмами. Чтобы облегчить своё передвижение, можно установить на велосипед специальный электродвигатель.

Существует несколько типов таких электродвигателей, но самый простой из них — это мотор-колесо. Давайте выясним, как можно сконструировать мотор-колесо для велосипеда своими руками.

Принцип действия

Мотор-колесо представляет собой электродвигатель постоянного тока. Он устанавливается на обод велосипеда, причём можно выбрать как переднее, так и заднее колесо (а можно сконструировать транспортное средство особой мощности и установить мотор на два колеса сразу). Мощность таких моторов может составлять 250, 500 или 1000 Ватт. Самый мощный позволяет развить скорость велосипеда до 60 километров в час. Установка мотор-колеса на велосипед не требует дополнительной регулировки или обслуживания, она выполняется за один раз.

Преимущества такой системы

• Велосипед не подвергается необратимым изменениям. Даже его внешний вид практически не страдает. Основная часть устройства устанавливается на колесо.
• Моторколесо работает практически бесшумно.
• Благодаря равномерной работе двигателя достигается плавное и при этом скоростное передвижение вашего двухколёсного средства. выполняется при минимальных усилиях.
• Устройство не имеет трущихся частей, поэтому срок его службы очень велик.
• Вы легко можете снять устройство и вернуть первоначальный функционал своего велосипеда.

Что вам понадобится?

Все необходимые комплектующие часто продаются в готовых наборах, но вы можете подобрать их и самостоятельно. Конечно, установка готового комплекта произойдёт гораздо проще и быстрее. Учитывайте, что после установки всех элементов ваш велик станет тяжелее на 8–10 кг, поэтому отдавайте предпочтение деталям с меньшим весом.

Готовый набор комплектующих

Его диаметр должен составлять от 20 до 28 дюймов. Вы можете использовать старое колесо, но оно должно быть в хорошем состоянии, без функциональных недостатков или поломок. И также оно должно быть хорошо отрегулировано для нормальной работы.

• Электродвигатель.

Сам мотор, который будет вращать колёса вместо вас.

• Аккумуляторная батарея.

Батарея, которая обеспечит необходимую мощность для перемещения вашего велосипеда.

• Регулятор скорости.

Требуется для того, чтобы вы не улетели с трассы и могли контролировать свой скоростной режим.

• Контроллер.

Плата, регулирующая работу вашего мотор-колеса.

• Чехол или сумка.

В них вы поместите аккумуляторную батарею и контроллер для их защиты от воздействий окружающей среды.

Устанавливаем мотор-колесо

Теперь выясним, как установить мотор-колесо на велосипед. Необходимо разработать схему подключения всех элементов. Если вы приобрели готовый набор, то схема тоже есть в наличии. Если вы создаёте схему сами, рекомендуем выбрать для установки мотора заднее колесо велосипеда, а батарею, которая является самой тяжёлой частью конструкции, установить на багажник. Регулятор скорости желательно вывести на руль, чтобы он был у вас под рукой.

Чтобы выполнить установку мотор-колеса на велосипед, можно использовать акустические провода, которыми подключают аудиоколонки. Это дешёвый вариант, который пропускает достаточное количество тока. В качестве разъёмов можно использовать RCA.

Не забудьте поместить аккумуляторную батарею в рюкзак и экранировать её от попадания дождя, песка и других видов влаги и загрязнений. А также нужно надёжно её закрепить, поскольку тяжёлая конструкция может легко вылететь из багажника на поворотах, особенно если вы разовьёте приличную скорость.

Во время сборки рассматривайте способ, который позволит вам снять установленный мотор для лёгкого возврата велосипеда к первоначальному состоянию. Обычно для этого достаточно сменить мотор-колесо на обычное колесо, снять чехол с батареей и провода — и велосипед приобретёт свой привычный вид.

Электроколесо для велосипеда

Заключение

Теперь вы имеете представление, как установить мотор-колесо на велосипед собственноручно. Особенно удобно использовать такой вид транспорта для смешанной езды: по ровной трассе ехать с помощью педалей, а при въезде на горку включать электропривод и наслаждаться тем, как велосипед сам выносит вас наверх. Но также можно включать его в тех случаях, когда вам нужно развить большую скорость — такую, достичь которой на велосипеде способны только профессиональные спортсмены. Таким образом, вы можете получить универсальный транспорт, в котором лёгкость, мобильность и простота конструкции велосипеда будут сочетаться с мощностью и скоростью устройства с электродвигателем.

Конструируем собственный велосипед с мотором, устанавливаем над задним крылом двигатель от бензопилы или бензокосы. Способы установки, а также готовые решения.

Установка планетарной втулки на велосипед своими руками не представляет особой сложности, по крайней мере, для тех, кто умеет держать в руках инструмент и представляет себе устройство байка.

Велосипед — непростой механизм, где ключевыми составляющими являются колёса. Корректное вращение переднего колеса в том числе зависит от втулки, соединяющей вращательный компонент с рамой. Вот почему важно разобраться, какие этапы подразумевает разборка и ремонт передней втулки велосипеда своими руками.

Пошаговая инструкция по установке мотор-колеса 48в 500в на велосипед

В этой статьи вы узнаете как установить мотор-колесо 48в 500в на велосипед. Статья содержит пошаговый план с фотографиями.

Для работы требуется: — набор шестигранников — разводной ключ — несколько пластмассовых стяжек для кабеля

1. Разъединяем передний тормоз.

2. Переворачиваем велосипед, откручиваем гайки на оси колеса и снимаем колесо

3. Спускаем через нипель с колеса воздух и снимаем резину. Для бортирования колеса удобно использовать деревянную лопатку, которую используют для тефалевой посуды. Зацепив лопаткой край покрышки, ведем ее вдоль обода, пока одно сторона покрышки не снимется с обода. Потом тоже делаем с другой стороной покрышки.

4. Снимаем с колеса флиппер и надеваем его на мотор-колесо.

5. Надеваем на мотор-колесо покрышку с камерой и накачиваем камеру насосом.

6. Для установки ручки газа и тормозных ручек нужно снять велосипедные грипсы. Очень часто они задубели и снимаются очень тяжело. Чтобы облегчить этот процесс можно положить велосипед на бок и поставить ручку в чашку, налить туда кипяток и подождать 5-10 минут.

7. Надеваем на ось мотор-колеса шайбы и вставляем мотор-колесо в вилку, так чтобы провод из мотора выходил с левой стороны. Разводным ключом закручиваем гайки на оси мотор-колеса.

8. Переворачиваем велосипед, отстегиваем тросики от тормозных ручек и с помощью набора шестигранников снимаем с руля ручки и манетки.

9. Устанавливаем на руль ручку газа и тормозные ручки, идущие в комплекте с мотор-колесом, манетки и грипсы .

10. Пристегиваем тросики к тормозным ручкам. После замены ручек необходимо подрегулировать тормоза.

11. Надеваем на ось мотор-колеса пыльники и пристегиваем провод, идущий от мотора пластиковыми стяжками. Жгут проводов от мотор-колеса, ручки газа и тормозных ручек протягиваем к багажнику и пристегиваем к раме стяжками.

12. Из двигателя выходят 5 тонких проводов. Их нужно вставить в пластмассовую клемму в точном соответствии по цветам с проводами (красный к красному, синий к синему и т.д.) в пятиконтактной клеммой контроллера.

13. Пристегиваем с помощью ремешков аккумуляторную сумку к багажнику. Пропускаем жгут проводов через специальное отверстие в левом кармане сумки и подключаем к контроллеру в соответствии со схемой на контроллере.

15. Кладем в сумку аккумулятор и подключаем его. Электровелосипед готов к использованию. Очень желательно резинкою с крючками, которая продается на любом базаре, прижать сумку с аккумуляторами к багажнику, чтобы она не прыгала на ямах и ухабах.

Установка мотор колеса на велосипед

Известно, что пройденный велосипедистом путь зависит от времени его движения и скорости. И если с первым фактором все ясно, то скорость зависит от многих условий. Например, от степени его усталости, качества дорожного покрытия, угла подъема или спуска дороги и многого другого.

Электробайк также будет двигаться медленнее в зависимости от угла подъема или качества покрытия, но он имеет некоторые характерные особенности.

• Аналогом «человеческой усталости» является уровень заряда аккумуляторной батареи.
• Холодная температура воздуха сокращает пробег, а теплая – увеличивает.
• Чем меньше площадь шины, соприкасающаяся с дорожным покрытием, тем пройденное расстояние больше. Накачивать шины нужно сильнее.
• Чем меньше перепады скорости и чем ниже скорость, тем больше путь. Работает принцип «тише едешь – дальше будешь».

Электроколесо на велосипед своими руками можно установить с помощью такого комплекта:

• колесо-мотор, контроллер, в зависимости от мощности его стоимость от 12 до 18 тысяч рублей;
• аккумулятор (стоимость 20-30 тысяч рублей);
• зарядное устройство;
• крепление для АКБ;
• инструкция.

Таким образом, самодельная конструкция из покупных деталей обойдется не менее чем 25-30 тыс. рублей, а электробайк промышленного производства за 25 тыс. рублей весьма маломощный и «дохлый». Порядочная машина обойдется около 80 – 90 тысяч рублей.

Попытки модернизировать байк предпринимаются разные: установка паруса, мотора от бензопилы и многие другие вариации. Но это уже совсем другая история.

Что вам понадобится?

Все необходимые комплектующие часто продаются в готовых наборах, но вы можете подобрать их и самостоятельно. Конечно, установка готового комплекта произойдёт гораздо проще и быстрее. Учитывайте, что после установки всех элементов ваш велик станет тяжелее на 8–10 кг, поэтому отдавайте предпочтение деталям с меньшим весом.

Готовый набор комплектующих

Его диаметр должен составлять от 20 до 28 дюймов. Вы можете использовать старое колесо, но оно должно быть в хорошем состоянии, без функциональных недостатков или поломок. И также оно должно быть хорошо отрегулировано для нормальной работы.

Сам мотор, который будет вращать колёса вместо вас.

Батарея, которая обеспечит необходимую мощность для перемещения вашего велосипеда.

Требуется для того, чтобы вы не улетели с трассы и могли контролировать свой скоростной режим.

Плата, регулирующая работу вашего мотор-колеса.

Чехол или сумка.

В них вы поместите аккумуляторную батарею и контроллер для их защиты от воздействий окружающей среды.

Достоинства и недостатки

Попробуем свести воедино достоинства и недостатки технологии.

Достоинства

Рассмотрим положительные стороны:

• Позволяет разгоняться и сохранять высокое значение скорости;
• Экологичный транспорт, такой велосипед не оказывает вреда природе в сравнении с ущербом, наносимым мотоциклетным транспортом;
• Двухколесник с электроколесом практически бесшумный;
• Устанавливаемая конструкция проста в сборке и обслуживании;
• Велосипед работает на электроэнергии, что дешевле, если сравнивать со стоимостью бензина;
• Большой выбор конфигурации. Это объясняется в различной стоимости комплектующих (например, электродвигатель, который имеет различную мощность);
• Мобильность.

Недостатки

Как мы видим конструкция имеет немало положительных сторон, но посмотрим и на минусы:

• Относительная дороговизна всех комплектующих частей электроколеса;
• Не в каждом городе есть специалисты, разбирающиеся в велосипеде с мотор-колесом;
• При поездках на дальние расстояния, отсутствует возможность где-то подзарядить батарею;
• Большое потребление электроэнергии при зарядке батареи, возможны проблемы с розетками и проводкой;
• Редкость электровелосипедов привлекает воров.

Как правильно выбрать оборудование?

Мотор-колесо выбирают в зависимости от желаемой скорости перемещения и мощности.

• возможной скоростью езды (обычно она не превышает 45км/час);
• максимальной дальностью поездки на одной зарядке аккумулятора (показатель зависит от типа аккумулятора и чаще всего не превышает 40 км);
• мощностью аккумулятора (чаще всего 180-1000 Вт);

Большинство моторов-колесо укомплектованы ручкой газа, которая позволяет легко регулировать скорость езды.

Редукторное мотор-колесо для велосипеда рекомендуется установить в тех случаях, если планируется использование в качестве помощи при вращении педалей, а скорость перемещения на электродвигателе не должна превышать 25 км/ч.

Для перемещения со скоростью 30-32 км/ч устанавливают мотор колеса средней (250-350 Вт) мощности.

Для передвижения по пересеченной или горной местности на грузовых велосипедах или велорикшах со скоростью 32-35 км/ч лучше использовать мотор колеса редукторные большей (500 Вт) мощности.

Перечислим несколько важных особенностей такой конструкции.

Мотор-колеса редукторные не затрудняют прокручивание педалей.

Электродвигатель при отключении аккумулятора встроенной муфтой обратного хода может отсоединяться от оси колеса и вместе с ней не вращается.

Мощные ( 500-1500 Вт) прямо приводные мотор колеса позволяют перемещаться в режиме электроскутера со скоростью 30-50 км/ч и могут работать в режиме рекуперации.

На грузовой электровеломобиль лучше установить мощный электродвигатель (250 Вт до 2,2 кВт) постоянного тока. Это недорогое оборудование более надежно для перевозки грузов, чем мотор колесо.

Устанавливаем мотор-колесо

Теперь выясним, как установить мотор-колесо на велосипед. Необходимо разработать схему подключения всех элементов. Если вы приобрели готовый набор, то схема тоже есть в наличии. Если вы создаёте схему сами, рекомендуем выбрать для установки мотора заднее колесо велосипеда, а батарею, которая является самой тяжёлой частью конструкции, установить на багажник. Регулятор скорости желательно вывести на руль, чтобы он был у вас под рукой.

Чтобы выполнить установку мотор-колеса на велосипед, можно использовать акустические провода, которыми подключают аудиоколонки. Это дешёвый вариант, который пропускает достаточное количество тока. В качестве разъёмов можно использовать RCA.

Не забудьте поместить аккумуляторную батарею в рюкзак и экранировать её от попадания дождя, песка и других видов влаги и загрязнений. А также нужно надёжно её закрепить, поскольку тяжёлая конструкция может легко вылететь из багажника на поворотах, особенно если вы разовьёте приличную скорость.

Во время сборки рассматривайте способ, который позволит вам снять установленный мотор для лёгкого возврата велосипеда к первоначальному состоянию. Обычно для этого достаточно сменить мотор-колесо на обычное колесо, снять чехол с батареей и провода — и велосипед приобретёт свой привычный вид.

Электроколесо для велосипеда

Анализ разных электронаборов

Есть два возможных варианта электрических наборов для велосипедов:

• Мотор, установленный в колесо. Эта система не использует преимущества велосипедной системы передач.
• Двигатель, вставленный в каретку (такой как у системы Optibike MBB), который параллельно можно вращать ногами. Эта система задействована через цепную передачу велосипеда.

В первом случае цепная система передач остается незадействованной, и вы можете не надеяться на максимальную эффективность двигателя при подъеме в горку. Во втором случае вы, конечно, немного потеряете на трении в цепной передаче, но сможете оптимизировать КПД двигателя при изменении скорости движения.

Электровелосипед с американской системой привода Optibike MBB

Несколько интересных цифр о электровелосипедах

• Мощность двигателя (электроколеса) может различаться в пределах 150-2000 Вт, в среднем – 500 Вт, или 0,5 кВт.
• Скорость, которую способен развить электродвигатель велосипеда – от 25 до 60 кмч. Это делает приспособление удобным на участках с небольшими перепадами высот и хорошим дорожным покрытием, обеспечивающим равномерную тягу.
• Масса электроколеса и аккумуляторных батарей к велосипеду может составлять достаточной величины в 15 – 20 кг и более, при этом велосипед в сборе может весить до 50 кг и более.

На иллюстрации массивные и «долгоиграющие» электробайки, массой под 80 кг, больше похожие на мотоциклы начала ХХ в.

Для того чтобы электробайки стало возможным создать, потребовалось внедрение в производство мощных аккумуляторных батарей, способных равномерно выдавать достаточно большую мощность.

Конечно, заманчиво приобрести электромотор к велосипеду и сделать такой байк своими руками или купить электровелосипед целиком, благо, что уже с 2002 года производством подобных машин занимаются ведущие велостроительные компании мира. Но для начала давайте разберем подробнее недостатки и преимущества подобных машин на электрической тяге. Главного преимущества электромобилей – отсутствия загрязнения окружающей среды – электробайки не имеют, поэтому обратимся к отзывам их хозяев.

Электробайки, конечно, бывают заводские и самодельные. При этом самодельными их можно назвать с натяжкой, так как комплект исходных деталей нужно приобретать самому. Доработка и установка своими руками вовсе не сложна.
