Коробка передач — ключевой элемент автомобиля, определяющий его динамические характеристики и эффективность работы двигателя. В статье рассмотрим различные виды коробок передач: четырех-, пяти- и шестиступенчатые, их конструктивные особенности и основные отличия. Понимание этих аспектов поможет сделать осознанный выбор при покупке или модернизации автомобиля, а также лучше ориентироваться в вопросах эксплуатации и обслуживания.
Как это работает

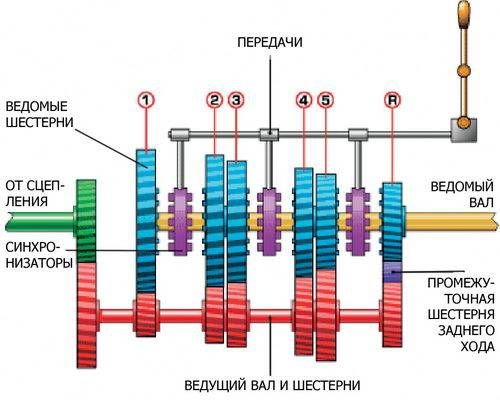

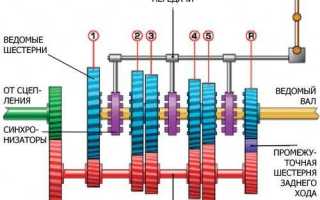

Принцип работы узла можно объяснить на примере механической коробки передач (МКП). МКП — это многоступенчатый редуктор, чаще всего с трехвальной, реже с двухвальной схемой. Ведущий вал соединен с маховиком двигателя внутреннего сгорания (ДВС) через сцепление, а ведомый вал жестко связан с карданным валом автомобиля. Промежуточный вал передает вращение от ведущего к ведомому. Все три вала располагаются параллельно и находятся в одном корпусе.
На ведущем валу установлена шестерня, передающая движение промежуточному валу. Промежуточный вал оснащен блоком жестко закрепленных шестерен, часто выполненных как единое целое. Шестерни ведомого вала размещены в щлицах оси или специальных ступицах. Между ними находятся муфты переключения передач, которые вращаются вместе с валом, но могут перемещаться вдоль его оси. Шестерни и муфты ведомого вала взаимодействуют благодаря зубчатым венцам на их торцевых поверхностях.
При включении передачи, кроме заднего хода, муфта соединяется с соответствующей шестерней и блокирует ее. В результате ведомый вал начинает вращаться вместе с карданным валом. Движение муфте передает водитель через ручку переключения передач, которая взаимодействует с вилками и ползунами коробки.
Эксперты в области автомобильной техники отмечают, что коробки передач являются ключевым элементом трансмиссии, определяющим динамику и экономичность автомобиля. Четырехступенчатые коробки, как правило, используются в бюджетных моделях, обеспечивая простоту и надежность. Они идеально подходят для городских условий, где частые переключения не требуются. Пятиступенчатые коробки предлагают более широкий диапазон передач, что позволяет улучшить ускорение и снизить расход топлива на трассе. Шестиступенчатые трансмиссии, в свою очередь, обеспечивают максимальную эффективность и комфорт, особенно на высоких скоростях. Такие коробки часто встречаются в спортивных и премиум автомобилях, где важна каждая деталь в управлении. В целом, выбор между этими типами коробок зависит от предпочтений водителя и условий эксплуатации автомобиля.
Четырехступенчатая коробка передач и схема ее работы
Цветом выделены:
- Первичный вал – оранжевый
- Вторичный – желтый
- Промежуточный – серый
Цифро-буквенные обозначения указывают на номер передачи и задний ход.

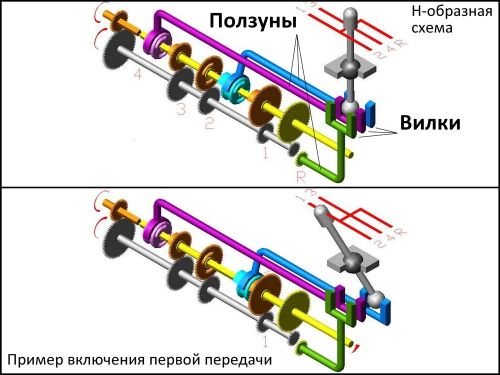

Нейтральное положение и включение первой передачи
| Тип коробки передач | Количество ступеней | Особенности |
|---|---|---|
| Механическая (МКПП) | 4 | Простая конструкция, низкая стоимость, высокая надежность, прямой контроль над передачами. |
| Механическая (МКПП) | 5 | Расширенный диапазон передаточных чисел, улучшенная топливная экономичность по сравнению с 4-ступенчатой. |
| Механическая (МКПП) | 6 | Дальнейшее улучшение топливной экономичности и плавности переключения, более широкий диапазон передаточных чисел. |
| Автоматическая (АКПП) | 4 | Простая конструкция (по сравнению с более современными АКПП), относительно недорогая, но менее эффективная, чем 5-6-ступенчатые. |
| Автоматическая (АКПП) | 5 | Улучшенная топливная экономичность и плавность хода по сравнению с 4-ступенчатой. |
| Автоматическая (АКПП) | 6 | Оптимальное сочетание топливной экономичности, плавности и динамики. |
| Роботизированная (РКПП) | 5 | Сочетание механической коробки и автоматического управления, более экономичная, чем классическая АКПП, но может быть менее плавной. |
| Роботизированная (РКПП) | 6 | Аналогично 5-ступенчатой, но с расширенным диапазоном передаточных чисел. |
| Вариатор (CVT) | — | Бесступенчатое изменение передаточных чисел, обеспечивает плавность хода и экономичность, но может быть менее надежным, чем механические коробки. |
Интересные факты
Вот несколько интересных фактов о коробках передач с четырьмя, пятью и шестью ступенями:
-
Эволюция передачи: Коробки передач с четырьмя ступенями были стандартом в автомобилях 70-х и 80-х годов. С развитием технологий и увеличением требований к экономичности и производительности, пяти- и шестиступенчатые коробки стали более распространенными. Они позволяют более эффективно использовать мощность двигателя и обеспечивают лучший расход топлива.
-
Преимущества шестиступенчатых коробок: Шестиступенчатые коробки передач обеспечивают более плавный переход между передачами, что улучшает динамику разгона и комфорт при вождении. Это особенно заметно на высоких скоростях, где дополнительные передачи помогают поддерживать оптимальные обороты двигателя.
-
Автоматические и механические коробки: Современные автомобили могут быть оснащены как механическими, так и автоматическими коробками передач с различным количеством ступеней. Автоматические коробки с шестью и более ступенями становятся все более популярными благодаря своей способности адаптироваться к стилю вождения и обеспечивать максимальную эффективность, в то время как механические коробки по-прежнему ценятся за их простоту и контроль над автомобилем.
Пятиступенчатая коробка передач
Видеозапись, демонстрирующая механизм работы.
Читайте также:
Несинхронизированые механические коробки передач
Скорости вращения шестерен ведомого вала значительно отличаются одна от другой. В этом случае, при попытке переключения передачи муфта просто не сможет соединиться с требуемой шестерней, а зубчатый венец будет разрушен. Для приблизительного уравнивания скоростей вращения шестерни и муфты используется прием под названием «двойной выжим». При переключении на более высокую передачу, водитель сначала выжимает сцепление, затем переводит рычаг переключения в нейтральное положение. Промежуточный вал, а следовательно, и ведомый, прекращают вращение. Затем отпускает сцепление, выжимает и включает нужную передачу.
При переключении с повышенной передачи на пониженную водителю необходимо провести подобные манипуляции, но в момент, когда коробка выключена, следует нажать на педаль акселератора. Этот прием называется «двойной выжим с перегазовкой».
Несинхронизированные МКП использовались в легковых автомобилях вплоть до 40-х годов двадцатого столетия. Сегодня они используются исключительно в спортивных машинах, и вот по каким причинам:
- Скорость переключения выше, чем у синхронизированных аналогов
- Лучше переносят ударные высокие нагрузки, возникающие в процессе эксплуатации
Синхронизированные МКП
Данные трансмиссии оснащены синхронизаторами. Шестерни на ведомом валу имеют конусную торцевую форму. Между каждой шестерней и муфтой переключения расположено бронзовое кольцо – синхронизатор. При начале движения муфта захватывает кольцо и прижимает его к торцевой поверхности шестерни. Благодаря трению выравниваются скорости вращения шестерни и муфты, после чего происходит их соединение с помощью зубчатого венца. Все современные автомобили с 4-, 5- или 6-ступенчатыми механическими коробками передач оснащены синхронизаторами.
История развития МКП, от Ford T до Bugatti Veyron
Со времен появления первого автомобиля и по наши дни конструкторы используют следующие типы МКП:
- 2-х ступенчатая планетарная коробка стояла на знаменитом Ford T, чей выпуск начался в 1908 году.
- 3-х ступенчатая МКП появилась в 1920 году. Просуществовала до конца 60-х годов двадцатого века. Встречается на раритетных автомобилях, находящихся в частных коллекциях.
- Четырехступенчатая МКП появилась на свет всего на три года позже трехступенчатой. Но из за отсутствия синхронизаторов плохо выдерживала ударные нагрузки при использовании неопытным водителем. Большинство производителей устанавливали на свои автомобили трехступенчатую МКП, четырехступенчатая считалась спортивной опцией.
- Пятиступенчатая коробка передач появилась в 70-х годах прошлого столетия, а уже через десять лет ей оснащалось подавляющее большинство легковых автомобилей.
- 6-ти, 7-ми, 8-ми ступенчатые коробки разрабатывались с 2000 года, и на данный момент устанавливаются на автомобили Элит класса. К примеру, 5-ти ступенчатая коробка, оснащенная двумя дополнительными передачами Overdrive, стоит на BMW M5.
Автоматические и полуавтоматические коробки передач
Современные трансмиссии обладают впечатляющими функциями, но их основа остается традиционной механической коробкой передач (МКП). Изменения коснулись лишь механизмов переключения муфт и передачи крутящего момента от коленчатого вала к ведущему валу трансмиссии, в остальном конструкция осталась прежней.
Отдельно стоит упомянуть вариаторы, принцип работы которых будет рассмотрен в другом разделе. Автоматическая коробка передач (АКПП) включает гидротрансформатор и стандартную 5- или 6-ступенчатую МКП. Гидротрансформатор обеспечивает плавное согласование скоростей вращения коленчатого и ведущего валов. При достижении необходимой скорости блокировочная муфта переключает гидротрансформатор в режим гидромуфты. Управление АКПП осуществляется с помощью электронного блока.
Роботизированная коробка передач — это механическая трансмиссия, в которой процессы переключения передач и отключения сцепления полностью автоматизированы. Электронный блок управления и электромеханические сервоприводы выполняют эти задачи с точностью опытного гонщика.
-
Читайте также:
Сравнительная характеристика видов коробок передач
Большинство неофитов, выбирающих свой первый автомобиль, задаются вопросом – какую коробку выбрать? Механику или автомат. А, может, робот? Четырехступенчатая механика не котируется, нужна как минимум, пятиступенчатая коробка передач. Или 7G-Nronic.
Какая коробка передач лучше – зависит исключительно от условий эксплуатации.
АКПП прекрасно себя зарекомендовала при городской езде. 5-ти или 6-ти ступенчатая, обеспечивающая плавный ход автомобиля, избавляющая водителя от частого переключения передач вовремя езды в вечерних «тянучках». Бывают экземпляры и с восемью ступенями. Но всякий комфорт имеет свою цену. Повышенный расход топлива и медленный разгон автомобиля – умеренная плата за возможность отдохнуть во время пути домой.
Роботизированные коробки предоставляют своим хозяевам практически тот же уровень комфорта. Расход топлива держится на уровне механики, но вот скорость срабатывания оставляет желать лучшего. Изготавливаются роботы на основе современных 5-ти или 6-ти ступенчатых МКП. Прекрасный вариант для городской машины и езды на дальние расстояния по гладкой дороге.
Механическая четырехступенчатая коробка звезд с неба не хватает, но прекрасно выполняет свое основное предназначение. Различные типы 5-ти и 6-ти ступенчатых коробок помотают с непривычки нервы в городе, но прекрасно покажут себя на трассе, поддерживая оптимальный режим работы двигателя.
Что же важнее – комфорт в городе или могучий рывок на трассе, каждый должен решить для себя.
Преимущества и недостатки различных типов коробок передач
Коробка передач является одним из ключевых компонентов автомобиля, отвечающим за передачу мощности от двигателя к колесам. Существует несколько типов коробок передач, каждая из которых имеет свои преимущества и недостатки. Рассмотрим подробнее четырех-, пяти- и шестиступенчатые коробки передач.
Четырехступенчатые коробки передач
Четырехступенчатые коробки передач были широко распространены в прошлом и все еще используются в некоторых бюджетных моделях автомобилей. Основное преимущество таких коробок заключается в их простоте конструкции, что делает их более надежными и менее подверженными поломкам. Кроме того, они легче и дешевле в производстве.
Однако у четырехступенчатых коробок есть и недостатки. Ограниченное количество передач может привести к недостаточной экономичности на высоких скоростях, а также к менее плавному переключению между режимами работы. В современных условиях, когда требования к динамике и экономичности автомобилей возрастают, четырехступенчатые коробки часто уступают место более современным решениям.
-
Читайте также:
Пятиступенчатые коробки передач
Пятиступенчатые коробки передач стали стандартом для большинства автомобилей среднего класса. Они обеспечивают более широкий диапазон передаточных чисел, что позволяет лучше адаптироваться к различным условиям вождения. Пятиступенчатые коробки обеспечивают более плавное переключение и улучшают экономию топлива по сравнению с четырехступенчатыми аналогами.
Тем не менее, пятиступенчатые коробки также имеют свои недостатки. Хотя они и более эффективны, чем четырехступенчатые, их конструкция может быть более сложной, что иногда приводит к увеличению вероятности поломок. Кроме того, в некоторых случаях водители могут испытывать трудности с переключением на высоких оборотах, что может негативно сказаться на динамике разгона.
Шестиступенчатые коробки передач
Шестиступенчатые коробки передач представляют собой современное решение, которое обеспечивает максимальную эффективность и производительность. Они позволяют более точно подбирать передаточные числа, что значительно улучшает динамику разгона и экономию топлива. Шестиступенчатые коробки часто используются в спортивных и премиум автомобилях, где важна высокая производительность.
Однако, как и в случае с предыдущими типами, шестиступенчатые коробки имеют свои недостатки. Они могут быть более дорогими в производстве и ремонте, а также требуют более сложного обслуживания. Кроме того, в некоторых случаях водители могут не заметить значительной разницы в производительности по сравнению с пятиступенчатыми коробками, особенно в условиях городского движения.
В заключение, выбор между четырех-, пяти- и шестиступенчатыми коробками передач зависит от множества факторов, включая тип автомобиля, условия эксплуатации и предпочтения водителя. Каждая из этих коробок имеет свои уникальные характеристики, которые могут быть более или менее подходящими в зависимости от конкретных потребностей и ожиданий.
Вопрос-ответ
Что значит пятиступенчатая коробка передач?
Число пар шестерен равно числу передач: в пятиступенчатой коробке пять передних передач и одна задняя (если говорить точно, то в задней передаче три шестерни) – то есть всего шесть.
Что значит шестиступенчатая коробка передач?
Шестиступенчатая АКПП ZF-6HP-26/32. Указанная передача включает три сцепления и три тормоза. При этом реализуется шесть передач переднего хода, а также передача заднего хода.
Какая самая сложная коробка передач?

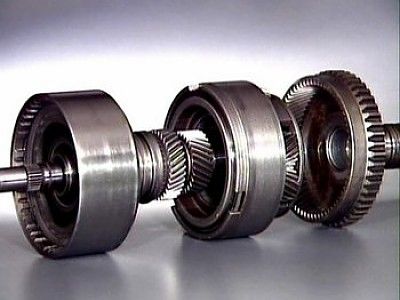

Планетарная передача зародилась, по разным оценкам, в 1940-ых годах вместе с приходом 4-ступенчатого Oldsmobile Hydra-matic. Это самый сложный тип КПП ввиду использования различных шестеренчатых механизмов («планетаров»), которые осуществляют передачу усилия (переключение передач).
Советы
СОВЕТ №1
Изучите особенности каждой коробки передач. Четырехступенчатые коробки обычно проще и дешевле в обслуживании, но могут уступать в экономии топлива и динамике. Пяти- и шестиступенчатые коробки обеспечивают более плавное переключение и лучшее распределение мощности, что может быть важно для спортивных автомобилей.
-
Читайте также:
СОВЕТ №2
Обратите внимание на тип трансмиссии. Автоматические коробки передач предлагают комфорт и легкость в управлении, в то время как механические могут дать больше контроля водителю. Выбор зависит от ваших предпочтений и стиля вождения.
СОВЕТ №3
Проверьте отзывы и рейтинги автомобилей с различными типами коробок передач. Это поможет вам понять, как конкретные модели ведут себя на дороге и насколько надежны их трансмиссии. Опыт других водителей может быть полезным при выборе автомобиля.
СОВЕТ №4
Не забывайте о техническом обслуживании. Правильный уход за коробкой передач, включая регулярную замену масла и проверку состояния компонентов, может значительно продлить срок службы трансмиссии и улучшить ее работу.
