Устройство и неисправности механической КПП. Как она работает

Механическая коробка передач (КПП) — ключевой элемент трансмиссии автомобиля, передающий мощность от двигателя к колесам и позволяющий водителю контролировать скорость и крутящий момент. Понимание устройства и работы механической КПП, а также распространенных неисправностей, поможет автолюбителям лучше ориентироваться в работе автомобиля и своевременно выявлять проблемы, что повысит безопасность и надежность транспортного средства. Эта статья предоставит информацию о функционировании механической КПП и диагностике ее состояния.

КПП: функции и основные типы

Коробка передач автомобиля играет важную роль в преобразовании и распределении крутящего момента от двигателя к ведущим колесам, а также в регулировании уровня тяги в зависимости от дорожных условий. Она позволяет двигателю и колесам функционировать независимо, что особенно актуально при прогреве двигателя или использовании нейтральной передачи.

Существует четыре основных типа коробок передач:

1. механические;
2. роботизированные;
3. автоматические;
4. вариаторы.

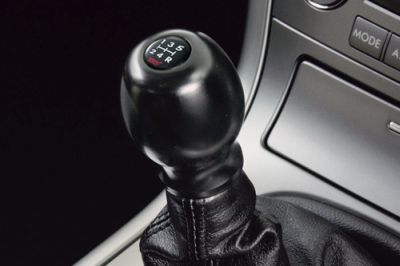

Механическая коробка передач (МКПП или «механика») функционирует по простому принципу. Это цилиндрический редуктор, где переключение передач осуществляется вручную водителем.

Роботизированная коробка передач, известная как «робот», представляет собой стандартную механическую коробку с автоматизированными функциями сцепления и переключения скоростей, которые контролируются сервоприводами и электроникой.

Автоматическая коробка передач (АКПП или «коробка-автомат») включает в себя гидротрансформатор, который заменяет сцепление и регулирует крутящий момент, а также механическую коробку передач, чаще всего в виде планетарного редуктора.

Вариатор – это бесступенчатая коробка передач, использующая гидравлический или механический принцип для преобразования крутящего момента. Вариатор не имеет фиксированных передач и способен выдавать их бесконечное количество.

Вариаторы, «роботы» и «автоматы» объединяются под общим термином автоматическая коробка передач, которая постепенно становится более популярной по сравнению с «механикой». Тем не менее, механическая КПП продолжает оставаться востребованной благодаря следующим преимуществам:

1. простота конструкции;
2. высокая надежность деталей при механических нагрузках и перегрузках;
3. доступность обслуживания и ремонта.

Эти достоинства делают механическую коробку передач наиболее распространенной. Современные автоматические АКПП часто имеют функцию ручного переключения передач, такую как типтроник.

Механическая коробка передач (КПП) является важным компонентом трансмиссии автомобиля, обеспечивая передачу мощности от двигателя к колесам. Специалисты подчеркивают, что основным принципом работы КПП является изменение передаточного отношения, что позволяет оптимизировать работу двигателя в зависимости от условий движения. В процессе эксплуатации могут возникать различные неисправности, такие как проблемы с синхронизаторами, износ шестерен или утечки трансмиссионного масла. Эти неисправности могут затруднить переключение передач и снизить общую эффективность работы автомобиля. Регулярное техническое обслуживание и диагностика системы помогают выявить и устранить потенциальные проблемы на ранних стадиях, что способствует увеличению срока службы КПП и повышению безопасности на дороге.

Механическая коробка переключения передач (МКПП). Как она работает? (Обновленная версия)

Механическая коробка передач (КПП) является ключевым элементом трансмиссии автомобиля, обеспечивая передачу мощности от двигателя к колесам. Эксперты отмечают, что основным принципом работы механической КПП является использование зубчатых передач, которые позволяют изменять передаточное отношение в зависимости от скорости и нагрузки. При переключении передач водитель вручную управляет сцеплением и рычагом переключения, что требует определенных навыков и понимания работы системы.

Однако, как и любое механическое устройство, КПП подвержена неисправностям. Наиболее распространенные проблемы включают износ синхронизаторов, что может привести к затруднениям при переключении передач, а также утечки трансмиссионного масла, что негативно сказывается на смазке и охлаждении деталей. Эксперты рекомендуют регулярное техническое обслуживание и диагностику, чтобы предотвратить серьезные поломки и продлить срок службы механической КПП. Правильная эксплуатация и своевременное внимание к состоянию трансмиссии помогут избежать дорогостоящего ремонта и обеспечат надежную работу автомобиля.

Основные виды МКПП

Акцентируем внимание на «механике». Это будет наиболее оптимальным хотя бы потому, что знание МКПП позволит при определенных навыках и умениях осуществить ее текущее обслуживание и даже ремонт.

«Механика» — это ступенчатая коробка передач. Иными словами, принцип работы механики заключается в следующем: крутящий момент двигателя изменяется ступенями — парами взаимодействующих друг с другом шестерен. У каждой ступени определенное передаточное число, преобразовывает скорость вращения коленвала двигателя и обеспечивает вращение с необходимой угловой скоростью.

Число ступеней, которыми комплектуется коробка передач, лежит в основе классификации механических КПП. Так, выделяют:

1. четырехступенчатые;
2. пятиступенчатые;
3. шестиступенчатые и более.

Наиболее оптимальным вариантом у специалистов считается пятиступенчатая КПП, которая и является наиболее распространенной в среде «механики».

Вторым критерием классификации механической коробки является количество валов, используемых при преобразовании и распределении крутящего момента двигателя. Существуют трехвальные КПП (используемые преимущественно на заднеприводных транспортных средствах) и двухвальные (применяемые на переднеприводных автомобилях).

Интересные факты

Вот несколько увлекательных фактов о механической коробке передач (МКПП) и возможных неисправностях:

1. Принцип функционирования: Механическая КПП основана на системе шестерен, которые позволяют изменять передаточное отношение между двигателем и колесами автомобиля. При переключении передач водитель управляет механизмом, соединяющим различные шестерни, что обеспечивает оптимальное сочетание мощности и скорости. Это позволяет двигателю работать в наиболее эффективном диапазоне оборотов.

2. Проблемы со сцеплением: Одной из наиболее распространенных неисправностей механической КПП является неисправность сцепления. Если сцепление не полностью отключено, это может вызвать трудности при переключении передач, а также привести к износу шестерен и других элементов. Признаки неисправности сцепления могут включать пробуксовку, шумы при переключении и вибрации.

3. Синхронизаторы: Современные механические КПП часто оборудованы синхронизаторами, которые упрощают процесс переключения передач. Синхронизаторы выравнивают скорости вращения шестерен перед их соединением, что снижает износ и предотвращает заедание. Однако, если синхронизаторы изношены, это может привести к проблемам при переключении передач и необходимости ремонта или замены коробки передач.

НАГЛЯДНО. Работа механической трансмиссии.

Устройство двухвальной КПП и принцип ее работы

Ограничимся рассмотрением наиболее популярного типа механической коробки передач — двухвальной. Конструкция включает следующие элементы:

1. первичный (ведущий) вал;
2. блок шестерен первичного вала;
3. вторичный (ведомый) вал;
4. блок шестерен вторичного вала;
5. механизм переключения передач;
6. муфты синхронизаторов;
7. картер;
8. главная передача;
9. дифференциал.

Первичный вал передает крутящий момент от двигателя через сцепление. Блок шестерен первичного вала надежно закреплен на этом валу.

Вторичный вал располагается параллельно первичному. Его шестерни свободно вращаются и взаимодействуют с шестернями первичного вала. На ведомом валу также есть шестерня, жестко зафиксированная и являющаяся частью главной передачи.

Главная передача и дифференциал передают крутящий момент к ведущим колесам автомобиля. Механизм переключения передач позволяет выбрать нужную передачу в зависимости от условий движения. Хотя конструкции двухвальной и трехвальной коробок имеют отличия, принцип их работы остается одинаковым.

В нейтральном положении крутящий момент от двигателя не передается на колеса. Перемещение рычага для включения передачи активирует муфту синхронизатора с помощью вилки. Муфта синхронизирует угловые скорости вторичного вала и соответствующей шестерни. Затем зубья муфты захватывают зубья шестерни, блокируя шестерню вторичного вала. В результате коробка передач передает крутящий момент с заданным передаточным числом от двигателя на ведущие колеса.

Принцип работы механической коробки при переключении передач остается неизменным.

Основные неисправности МКПП

Неисправности механической коробки передач (МКПП) могут быть связаны с ее конструктивными особенностями и условиями эксплуатации. Рассмотрим наиболее распространенные технические проблемы, возникающие у данной системы.

1. Проблемы с переключением передач.
   Эта неисправность может возникать из-за неисправности механизма переключения, износа или заедания синхронизаторов и шестерен, а также недостаточного уровня или низкого качества трансмиссионного масла в картере.

2. Непроизвольное отключение передач.
   Данная проблема, известная как «вылетает скорость», возникает из-за неисправностей блокировочного устройства (например, шариков-фиксаторов) и значительного износа синхронизаторов и шестерен.

3. Постоянный шум при работе.
   Эту неисправность следует уточнить. Специалисты выделяют три основных типа проявлений:

• шум во время работы коробки;
• шум, возникающий только на одной конкретной передаче;
• шум коробки в нейтральном положении рычага.

Общий шум может быть вызван износом или повреждением подшипников, шестерен, синхронизаторов, шлицевых соединений, а также низким уровнем трансмиссионного масла. Шум, возникающий на определенной передаче, указывает на износ или повреждение конкретных шестерен и синхронизаторов. В то время как шум в нейтральном положении чаще всего свидетельствует о проблемах с подшипником ведущего (первичного) вала.

4. Протечки трансмиссионного масла.
   Эта проблема может возникать из-за избытка смазки в коробке передач или недостаточной герметичности картера, что может быть вызвано повреждением сальников, уплотнительных прокладок или ослаблением крепления крышек.
   Чаще всего указанные неисправности, связанные с износом и повреждением деталей, устраняются путем их замены. Наиболее разумным решением будет обратиться в специализированный автосервис для профессиональной помощи.

Как работает сцепление. Без воды и понятным языком

Основы эксплуатация и обслуживания МКПП

При соблюдении эксплуатационных норм и регулярном техническом обслуживании у водителя не должно возникнуть проблем с коробкой передач. Она будет функционировать до завершения срока службы автомобиля.

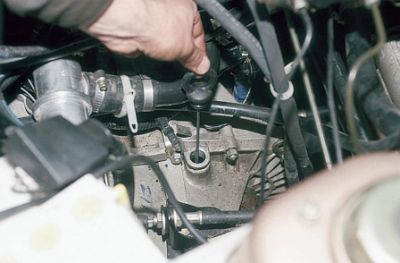

Во время эксплуатации необходимо следить за уровнем трансмиссионного масла, поддерживая его в норме. Не допускайте превышения или снижения уровня масла: первое может вызвать избыточное давление, второе — недостаточную смазку, что сократит срок службы элементов. Регулярная полная замена масла также важна и должна проводиться по рекомендациям производителя. Водитель может контролировать этот аспект самостоятельно.

Механические неисправности часто возникают из-за агрессивного обращения с рычагом переключения передач. Переключение скоростей — это изменение режимов работы коробки. Резкое переключение может привести к быстрому износу механизма переключения, синхронизаторов и валов с шестернями.

Важно следить за работой коробки передач. Если водитель замечает нестандартное поведение КПП, ему следует либо самостоятельно выявить и устранить проблему, либо обратиться к специалисту.

Советы по диагностике и ремонту механической КПП

Механическая трансмиссия (КПП) играет ключевую роль в автомобиле, так как отвечает за передачу крутящего момента от двигателя к колесам. Тем не менее, как и любое другое оборудование, она может сталкиваться с различными поломками. При диагностике и ремонте механической трансмиссии следует учитывать несколько важных факторов.

1. Звуки и вибрации

Одним из первых признаков неисправности КПП могут быть необычные звуки или вибрации при переключении передач. Если вы слышите скрежет, стук или гул, это может указывать на износ синхронизаторов, подшипников или других внутренних компонентов. Рекомендуется провести визуальный осмотр и, при необходимости, обратиться к специалисту для более детальной диагностики.

2. Проблемы с переключением передач

Если у вас возникают проблемы с переключением передач, это может быть вызвано рядом причин. В первую очередь, проверьте уровень и качество трансмиссионного масла, поскольку его нехватка или загрязнение могут затруднять работу коробки передач. Кроме того, стоит уделить внимание состоянию сцепления: изношенные диски сцепления могут мешать корректному переключению передач.

3. Утечки масла

Утечки трансмиссионного масла могут свидетельствовать о повреждении уплотнителей или сальников. Регулярно проверяйте уровень масла и следите за его состоянием. Если вы заметили лужи масла под автомобилем, это может быть признаком серьезной проблемы, требующей немедленного внимания.

4. Проверка сцепления

Сцепление является важнейшим элементом в функционировании механической коробки передач. Если сцепление проскальзывает или не отключается полностью, это может вызвать серьезные повреждения трансмиссии. Обратите внимание на работу педали сцепления: она должна свободно двигаться и возвращаться в исходное положение без заеданий. В случае подозрений на неисправность стоит проверить гидравлическую систему сцепления и состояние дисков.

5. Компьютерная диагностика

Современные автомобили могут быть оснащены системами, которые позволяют проводить компьютерную диагностику. Использование диагностического оборудования может помочь выявить ошибки и неисправности, которые не всегда заметны при визуальном осмотре. Это особенно полезно для определения проблем с электронными компонентами, связанными с КПП.

6. Профилактическое обслуживание

Регулярное профилактическое обслуживание механической коробки передач может существенно увеличить ее эксплуатационный срок. Не забывайте менять трансмиссионное масло в соответствии с рекомендациями производителя, проверять состояние сцепления и контролировать уровень масла. Также рекомендуется периодически проводить полную диагностику трансмиссии, чтобы выявить возможные проблемы на ранних этапах.

В заключение, диагностика и ремонт механической коробки передач требуют внимательного подхода и специальных знаний. Если у вас возникли подозрения на неисправности, лучше всего обратиться к опытному специалисту, который сможет провести полную диагностику и предложить наилучшие решения для устранения возникших проблем.

Советы по выбору механической КПП для автомобиля

Выбор механической коробки передач (КПП) для автомобиля — это важный шаг, который может существенно повлиять на характеристики и поведение автомобиля на дороге. При выборе механической КПП стоит учитывать несколько ключевых факторов, которые помогут вам сделать правильный выбор.

1. Тип трансмиссии

Существует несколько типов механических КПП, включая четырех-, пяти- и шестиступенчатые коробки. Чем больше количество передач, тем более гибким будет управление двигателем и, соответственно, расход топлива. Однако стоит помнить, что увеличение числа передач может привести к усложнению конструкции и повышению стоимости ремонта.

2. Соотношение передаточных чисел

Передаточные числа определяют, как двигатель взаимодействует с колесами. Высокие передаточные числа обеспечивают лучшее ускорение, в то время как низкие — экономию топлива на высоких скоростях. При выборе КПП важно учитывать, для каких условий эксплуатации будет использоваться автомобиль: городская езда, трасса или внедорожье.

3. Качество материалов и сборки

Качество материалов, из которых изготовлена КПП, напрямую влияет на ее долговечность и надежность. При выборе стоит обратить внимание на репутацию производителя и отзывы владельцев. Изучите, какие материалы используются в конструкции, и как они выдерживают нагрузки в различных условиях эксплуатации.

4. Уровень обслуживания

Механические КПП требуют регулярного обслуживания, включая замену масла и проверку состояния деталей. Убедитесь, что у вас есть доступ к сервисным центрам, которые могут выполнять необходимые работы. Также стоит обратить внимание на наличие запасных частей и их стоимость.

5. Удобство управления

Управление механической КПП требует определенных навыков и опыта. Перед покупкой автомобиля с механической трансмиссией рекомендуется провести тест-драйв, чтобы оценить, насколько комфортно вам будет переключать передачи. Обратите внимание на расположение рычага переключения и его ход, а также на усилие, необходимое для переключения передач.

6. Совместимость с двигателем

Необходимо учитывать, что КПП должна быть совместима с двигателем автомобиля. Разные двигатели требуют различных характеристик трансмиссии. Убедитесь, что выбранная КПП подходит для вашего двигателя по мощности и крутящему моменту.

7. Рекомендации от специалистов

Если вы не уверены в своем выборе, не стесняйтесь обращаться за советом к специалистам. Механики и консультанты в автосалонах могут дать полезные рекомендации, основываясь на вашем опыте вождения и предпочтениях.

В заключение, выбор механической КПП — это не только вопрос предпочтений, но и практических аспектов, которые могут повлиять на безопасность и комфорт вождения. Уделите время изучению всех факторов, чтобы сделать осознанный выбор, который будет соответствовать вашим потребностям и стилю вождения.

Вопрос-ответ

Как работает КПП механика?

Механическая коробка переключения передач функционирует на основе взаимодействия входного и выходного валов посредством набора шестерен с различным числом зубцов. Это означает, что изменение скорости вращения двигателя и, соответственно, сила, передаваемая на колеса, регулируются за счет смены передач.

Как работает система механической коробки передач?

Как работает механическая коробка передач? В механической коробке передач водитель должен выбрать нужную передачу и включить или выключить сцепление. В коробке передач используются маховик, нажимной диск и сцепление для включения и выключения двигателя. Маховик и нажимной диск соединены с двигателем.

Советы

СОВЕТ №1

Регулярно проверяйте уровень и состояние трансмиссионного масла. Это поможет избежать перегрева и износа деталей механической коробки передач, что может привести к серьезным поломкам.

СОВЕТ №2

Обратите внимание на звуки и ощущения при переключении передач. Если вы заметили необычные шумы или трудности при переключении, это может быть признаком неисправности, и лучше обратиться к специалисту для диагностики.

СОВЕТ №3

Изучите руководство пользователя вашего автомобиля, чтобы понять особенности работы и обслуживания механической КПП. Это поможет вам лучше ориентироваться в возможных проблемах и их решениях.

СОВЕТ №4

Не игнорируйте признаки износа сцепления, такие как пробуксовка или вибрации при переключении передач. Своевременная замена сцепления может предотвратить более серьезные проблемы с коробкой передач в будущем.
