Принцип работы синхронизатора кпп

Синхронизатор коробки передач ВАЗ 2109 обеспечивает плавное и безопасное переключение передач, что важно для комфортного вождения. В статье рассмотрим принцип работы синхронизатора, его конструктивные особенности и функции, а также объясним, почему его правильное функционирование критично для долговечности трансмиссии и состояния автомобиля. Знание о работе синхронизатора поможет автовладельцам лучше понимать устройство машины и своевременно выявлять неисправности.

Для чего нужны синхронизаторы КПП

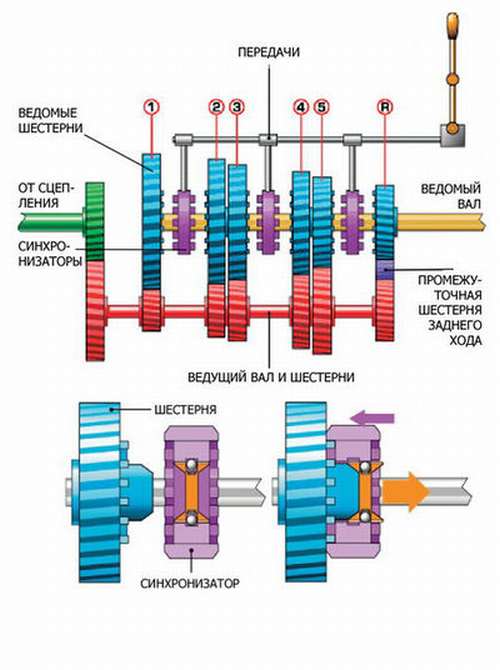

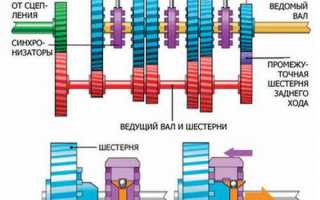

Механическая коробка передач (МКПП) изменяет крутящий момент от двигателя к колесам автомобиля с помощью различных шестерен. Для лучшего понимания устройства и работы МКПП можно обратиться к иллюстрации ниже.

Принцип работы МКПП прост: при изменении положения рычага переключения передач происходит переключение шестерен, каждая из которых имеет свое передаточное отношение. Изменение этого отношения меняет крутящий момент на колеса. Так работает любая механическая коробка передач, включая ВАЗ 2109.

Однако шестерни, которые должны соединиться, имеют разные угловые скорости, что затрудняет их совместимость и увеличивает риск повреждения.

Для решения этой проблемы предназначен синхронизатор. Ранее, до его внедрения, переключение передач требовало специальных техник. Например, переход с низшей на высшую передачу осуществлялся с двойным выжимом: сцепление выжималось, коробка переключалась в нейтраль, сцепление отпускалось, затем снова выжималось для включения нужной передачи. Нахождение в нейтральном положении позволяло выровнять скорости шестерен и избежать скрежета.

При переходе с высшей на низшую передачу также использовался двойной выжим с перегазовкой: сцепление выжималось, коробка переключалась в нейтраль, сцепление отпускалось, и слегка нажималась педаль газа для выравнивания угловых скоростей шестерен. Затем сцепление снова выжималось для включения передачи.

Как видно, такой процесс переключения был утомительным и времязатратным. Синхронизатор значительно упростил эту процедуру.

Синхронизатор коробки передач является ключевым элементом, обеспечивающим плавное переключение передач в механических трансмиссиях. Эксперты отмечают, что его основная функция заключается в выравнивании скорости вращения шестерен перед их зацеплением. Это достигается благодаря специальным фрикционным кольцам, которые, взаимодействуя с шестернями, уменьшают разницу в скорости. При переключении передач синхронизатор сначала соединяется с одной из шестерен, а затем, когда скорости выравниваются, позволяет им зацепиться. Такой механизм значительно снижает износ деталей и предотвращает возникновение шумов, что делает процесс переключения более комфортным для водителя. Кроме того, современные синхронизаторы часто оснащаются дополнительными элементами, такими как пружины, которые помогают улучшить их работу и увеличить срок службы.

Как работает механика. Часть 2 – Синхронизатор

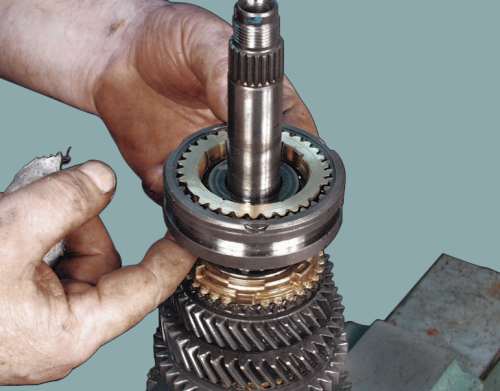

Работа синхронизатора коробки передач

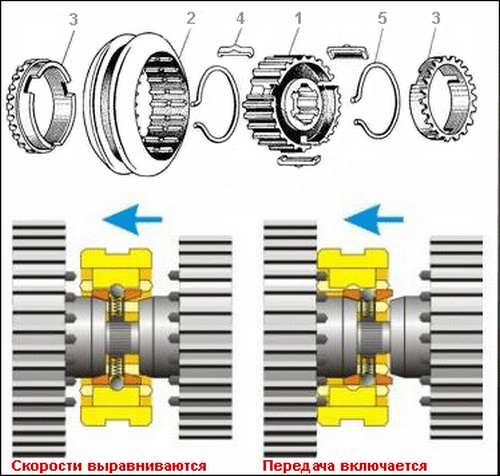

Что собой представляет подобное устройство, состав синхронизатора и принцип его работы поможет понять рисунок. Назначение и количество входящих в состав синхронизатора мелких деталей мы рассматривать не будем, достаточно того, что они показаны на рисунке, а вот как все работает, постараемся понять. Это просто интересно, на всех автомобилях используется одинаковый принцип, по которому происходит работа синхронизатора, в том числе и для ВАЗ 2109.

Таким образом, можно отметить, что устройство синхронизатора включает в себя:

• ступицу 1;
• муфту 2;
• блокировочное кольцо 3;
• сухари 4;
• проволочные кольца 5.

В момент переключения передачи муфта 2 перемещается в сторону нужной шестерни. На конической части шестерни, из-за различающихся угловых скоростей шестерни и муфты, между ними появляется сила трения, благодаря которой проворачивается до упора блокировочное кольцо 3. Когда зубья блокировочного кольца и муфты окажутся напротив, движение муфты прекратится.

Происходит выравнивание скоростей, при этом сила трения, сместившая первоначально блокировочное кольцо, пропадает, и оно возвращается в исходное положение, а муфта 2 проходит через зубья блокировочного кольца и соединяется с венцом включаемой шестерни. Благодаря сухарям муфта жестко соединяется с валом, а значит, передача включена и синхронизатор отработал всю процедуру, обеспечив бесшумное включение передачи.

Интересные факты

Вот несколько интересных фактов о принципе работы синхронизатора в коробке передач (КПП):

1. Принцип трения: Синхронизаторы используют трение для выравнивания скоростей вращения шестерен перед их зацеплением. Это достигается за счет специального конусообразного элемента, который при переключении передач заставляет шестерни “сходиться” по скорости, что предотвращает заедание и износ.

2. Материалы и конструкции: Современные синхронизаторы часто изготавливаются из специальных сплавов и покрываются материалами, которые уменьшают износ и трение. Например, некоторые синхронизаторы имеют керамическое покрытие, что значительно увеличивает их срок службы и эффективность работы.

3. Типы синхронизаторов: Существует несколько типов синхронизаторов, включая синхронизаторы с конусами и синхронизаторы с фрикционными кольцами. Каждый из них имеет свои преимущества и недостатки, и выбор типа зависит от конструкции КПП и требований к ее работе. Например, синхронизаторы с фрикционными кольцами обеспечивают более плавное переключение, но могут быть менее надежными при высоких нагрузках.

НАГЛЯДНО. Работа механической трансмиссии.

Синхронизатор КПП, уход, эксплуатация

Синхронизатор — важное устройство. Переключение передач с двойным выжимом несложно и используется в некоторых моделях строительной техники, где синхронизатор отсутствует. Однако его внедрение в легковые автомобили, включая ВАЗ 2109, упростило управление и сделало автомобили более доступными для водителей.

Неисправности коробки передач могут проявляться в виде скрежета или других проблем. Признаки износа синхронизатора для ВАЗ 2109 включают:

1. шум при работе коробки передач;
2. трудности с включением передач;
3. самопроизвольное выключение передач.

Хотя эти проблемы могут быть вызваны другими факторами, чаще всего причиной являются отказ или износ синхронизатора. Это касается всех автомобилей, включая ВАЗ 2109.

Правильный выбор скорости, использование нужной передачи, регулярное техническое обслуживание и качественное масло помогут продлить срок службы коробки передач и синхронизатора, что также относится к ВАЗ 2109.

Синхронизатор обеспечивает быстрое и бесшумное переключение передач, защищая шестерни и увеличивая срок службы механической коробки передач.

Залип синхрон первой передачи

Типы синхронизаторов и их особенности

Синхронизаторы, используемые в механических коробках передач (КПП), можно классифицировать на несколько типов в зависимости от их конструкции и принципа работы. Каждый тип имеет свои особенности, преимущества и недостатки, что влияет на общую эффективность и надежность трансмиссии.

1. Конусные синхронизаторы

Конусные синхронизаторы являются наиболее распространенным типом синхронизаторов в современных механических КПП. Они состоят из конусной поверхности, которая взаимодействует с шестерней. При переключении передач конусная поверхность синхронизатора входит в контакт с шестерней, создавая трение, которое помогает выровнять скорости вращения. Это позволяет избежать заедания и обеспечивает плавное переключение передач.

Преимущества конусных синхронизаторов включают их простоту конструкции и высокую эффективность. Однако они могут быть подвержены износу при частом использовании, что требует регулярного обслуживания и замены.

2. Механические синхронизаторы

Механические синхронизаторы используют зубчатые передачи для достижения синхронизации. Они работают по принципу передачи вращательного момента через зубья, что позволяет более точно регулировать скорость вращения. Механические синхронизаторы обеспечивают высокую надежность и долговечность, но могут быть более сложными в производстве и установке.

Одним из недостатков механических синхронизаторов является их чувствительность к загрязнениям и недостатку смазки, что может привести к быстрому износу зубьев.

3. Гидравлические синхронизаторы

Гидравлические синхронизаторы используют жидкость для передачи силы и достижения синхронизации. Они обеспечивают более плавное переключение передач благодаря способности жидкости поглощать удары и колебания. Гидравлические синхронизаторы часто используются в автоматических и полуавтоматических трансмиссиях.

Преимущества гидравлических синхронизаторов включают их способность работать в широком диапазоне температур и условий эксплуатации. Однако они могут быть более сложными и дорогими в обслуживании из-за необходимости поддержания системы гидравлики в исправном состоянии.

4. Электронные синхронизаторы

Электронные синхронизаторы представляют собой современное решение, использующее электронные датчики и управляющие системы для достижения синхронизации. Они обеспечивают высокую точность и скорость переключения передач, что делает их идеальными для спортивных автомобилей и высокопроизводительных трансмиссий.

Основным преимуществом электронных синхронизаторов является их способность адаптироваться к условиям вождения и предпочтениям водителя. Однако они требуют сложной электроники и могут быть подвержены сбоям в случае неисправности системы.

Заключение

Каждый тип синхронизатора имеет свои уникальные характеристики и области применения. Выбор подходящего синхронизатора зависит от требований к производительности, надежности и стоимости. Понимание особенностей различных типов синхронизаторов помогает в выборе оптимального решения для конкретной трансмиссии.

Вопрос-ответ

Как понять, что вышли из строя синхронизаторы КПП?

Признаками поломки синхронизатора КПП является включение передачи с хрустом или треском. А также выбивание передачи. Нельзя при появлении этих симптомов эксплуатировать коробку передач. Нужно обратиться в сервис.

Каковы симптомы неисправности синхронизатора механической коробки передач?

Изношенный синхронизатор также может привести к переключению коробки передач на нейтральную передачу после переключения передачи. Это может представлять опасность на дороге. Кроме того, коробка передач может застрять на одной передаче или её будет трудно переключить.

Сколько передач может включаться с помощью одного синхронизатора?

Также синхронизаторы бывают двух видов: сдвоенные — для переключения двух передач, одинарные — для включения/отключения одной передачи.

Почему ломается синхронизатор?

Синхронизатор при работе подвергается интенсивным нагрузкам. Как следствие, металлические элементы данного узла начинают разрушаться. Быстрее всего с этой проблемой сталкиваются те автовладельцы, которые предпочитают «спортивный» стиль вождения, предусматривающий частое переключение передач.

Советы

СОВЕТ №1

Изучите основные компоненты синхронизатора, такие как конусы, муфты и пружины. Понимание их функций поможет вам лучше осознать, как синхронизатор обеспечивает плавное переключение передач.

СОВЕТ №2

Обратите внимание на состояние масла в трансмиссии. Правильный уровень и качество масла способствуют эффективной работе синхронизатора и предотвращают его преждевременный износ.

СОВЕТ №3

Регулярно проверяйте и при необходимости заменяйте детали трансмиссии, такие как подшипники и шестерни. Это поможет избежать проблем с синхронизатором и обеспечит надежную работу КПП в целом.

СОВЕТ №4

При возникновении проблем с переключением передач не игнорируйте их. Своевременная диагностика и ремонт могут предотвратить более серьезные поломки и дорогостоящий ремонт в будущем.
