Гидроусилитель рулевого управления — ключевой элемент автомобилей, облегчающий управление. В статье рассмотрим принцип работы гидроусилителя, его основные компоненты и схемы, что поможет понять, как этот механизм повышает комфорт и безопасность вождения. Знание принципов работы гидроусилителя поможет водителям осознанно обслуживать автомобиль и выявлять неисправности.
Преимущества автомобиля с гидроусилителем
Гидроусилитель рулевого управления изначально устанавливался на грузовые автомобили для облегчения вращения руля. Он снижает передаточное отношение рулевого механизма, позволяя водителю маневрировать без необходимости делать 5-6 полных оборотов руля. Это особенно удобно при парковке в ограниченных пространствах.
Гидравлическая система смягчает удары от неровностей дороги и улучшает управляемость при наезде на крупные препятствия, такие как камни, а также в случае прокола передней шины. Вскоре зарубежные производители начали устанавливать гидроусилители и на легковые автомобили, что получило положительный отклик от потребителей.
К сожалению, российский автопром не наладил массовое производство легковых автомобилей с системой усиления руля. Хотя были созданы опытные образцы, такие как ГАЗ 13/14 «Чайка» с автоматической коробкой передач и гидроусилителем, они не стали доступными для широкой публики, и о них ходили лишь легенды.
Эксперты в области автомобильной техники отмечают, что гидроусилитель рулевого управления является ключевым элементом, обеспечивающим комфорт и безопасность вождения. Принцип его работы основан на использовании гидравлической жидкости, которая передает усилие от руля к колесам. При повороте руля насос создает давление в системе, что позволяет уменьшить усилие, необходимое для маневрирования. Это особенно важно при движении на низких скоростях или при парковке, когда требуется большее усилие для поворота.
Гидроусилитель не только облегчает управление автомобилем, но и повышает точность реакции на действия водителя. Однако эксперты предупреждают, что правильное обслуживание системы, включая регулярную проверку уровня жидкости и состояния шлангов, критически важно для ее надежной работы. В противном случае могут возникнуть проблемы, такие как утечки или потеря давления, что негативно скажется на управляемости автомобиля.
Устройство, схема ГУР
Гидроусилитель руля представляет собой такую систему, которая работает по определенной схеме и состоит из следующих элементов:
- бачок для рабочей жидкости;
- соединительные шланги;
- распределитель;
- гидроцилиндр;
- насос.

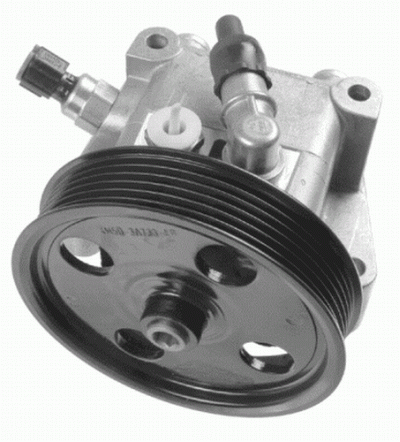

Насос предназначен поддерживать давление и обеспечивать циркуляцию рабочего масла в системе. Он закреплен на двигателе и приводится в действие ременной передачей от коленвала. На большинстве гидроусилителей установлены пластинчатые насосы.
Распределитель – очень высокоточный механизм. Он призван направлять потоки рабочей жидкости в необходимую полость гидроцилиндра, а после обратно в бачок. Устанавливается на элементах рулевого привода либо на валу рулевого механизма. Различают распределители осевые – если подвижный элемент (золотник) перемещается поступательно, и роторные – если подвижный элемент вращается.
Гидроцилиндр под давлением жидкости и посредством поршня и штока поворачивает колеса. Встраивается в рулевой механизм или может быть расположен между элементами рулевого привода и кузовом.
Бачок – резервуар для рабочей жидкости. В нём обязательно установлен фильтрующий элемент и находится щуп для контроля за уровнем масла. Это масло, кроме передачи усилий от насоса к гидроцилиндру, призвано смазывать все пары возникающего трения.
Соединительные шланги (высокого давления) обеспечивают циркуляцию масла между насосом, распределителем и гидроцилиндром. Из бачка в насос и из распределителя обратно в бачок гидроусилителя жидкость поступает по шлангам низкого давления.
| Компонент гидроусилителя | Функция | Возможные неисправности |
|---|---|---|
| Насос | Создает давление рабочей жидкости. | Низкое давление, утечки, шум работы. |
| Клапан управления (распределитель) | Регулирует поток рабочей жидкости к цилиндру в зависимости от положения рулевого колеса. | Заедание, утечки, некорректная работа. |
| Цилиндр (гидроцилиндр) | Преобразует гидравлическое давление в механическое усилие на рулевом валу. | Утечки, повреждение штока, износ уплотнений. |
| Рулевой вал | Передает усилие от гидроцилиндра на рулевое колесо. | Износ, люфты, повреждения. |
| Резервуар | Хранит рабочую жидкость. | Низкий уровень жидкости, загрязнение жидкости. |
| Датчики (при наличии) | Контролируют параметры системы (давление, температура). | Неисправность датчиков, неточные показания. |
Интересные факты
Вот несколько интересных фактов о принципе работы гидроусилителя рулевого управления:
-
Гидравлическое давление: Гидроусилитель рулевого управления использует гидравлическое давление для уменьшения усилия, необходимого для поворота руля. Это достигается за счет насоса, который создает давление в системе, позволяя жидкости передавать силу от руля к колесам. Таким образом, водителю требуется меньше усилий для управления автомобилем, особенно на низких скоростях.
-
Пропорциональная реакция: Современные гидроусилители рулевого управления могут адаптироваться к условиям вождения. Например, на высоких скоростях система может уменьшать уровень усиления, чтобы обеспечить более точное и стабильное управление, в то время как на низких скоростях усиление увеличивается для облегчения маневрирования.
-
Энергетическая эффективность: Хотя гидроусилители рулевого управления обеспечивают значительное облегчение управления, они также могут потреблять энергию от двигателя, что может снижать общую топливную эффективность автомобиля. В последние годы разработаны электрические системы усиления, которые используют электрические моторы вместо гидравлических насосов, что позволяет значительно снизить расход энергии и улучшить экономию топлива.
Работа гидроусилителя
Принцип работы гидроусилителя руля с осевым и роторным распределителем основан на перемещении золотника при повороте рулевого колеса. При движении золотника закрывается одна из сливных трубок, и под давлением масло поступает в одну из рабочих полостей гидроцилиндра (правую или левую). Рабочая жидкость давит на поршень с штоком, что приводит к повороту колес. Колеса, в свою очередь, перемещают корпус распределителя в направлении золотника.
Когда рулевое колесо останавливается, золотник фиксируется, и корпус распределителя возвращается в нейтральное положение. Жидкость свободно перемещается из нагнетательной магистрали в сливную. Усилитель продолжает прокачивать масло по системе с помощью насоса, а колеса остаются в прямом положении. Даже при неисправности гидронасоса управление автомобилем сохраняется.
Уход за гидроусилителем
Для надежной и бесперебойной работы устройство гидроусилителя руля требует постоянного контроля и ухода. Вот некоторые рекомендации.
- периодически проверяйте уровень масла в бачке;
- следите за герметичностью системы, своевременно устраняйте различные утечки;
- проверяйте натяжение приводного ремня и при необходимости регулируйте;
- раз в 1-2 года меняйте фильтрующий элемент в бачке. Следует своевременно производить замену масла, следите за изменением его цвета;
- помните, что на автомобиле с гидроусилителем нельзя удерживать руль в крайнем поворотном положении более 5-6 секунд. Это может привести к перегреву масла;
- не допускайте долгой эксплуатации автомобиля с неработающим гидронасосом. Это приведет к быстрому износу и выходу из строя распределителя и деталей рулевого механизма.
Типы гидроусилителей рулевого управления
Гидравлические гидроусилители
Гидравлические гидроусилители рулевого управления являются наиболее распространенным типом усилителей, используемых в современных автомобилях. Они работают на основе принципа передачи силы через жидкость, что позволяет значительно уменьшить усилие, необходимое для поворота руля. В таких системах используется насос, который создает давление в гидравлической жидкости, что, в свою очередь, помогает перемещать механизм рулевого управления.
Электрические гидроусилители
Электрические гидроусилители, или EPS (Electric Power Steering), представляют собой более современное решение, которое использует электрические моторы для усиления усилия на руле. В отличие от гидравлических систем, которые требуют наличия жидкости и насосов, электрические системы более компактны и легки. Они также позволяют более точно настраивать уровень усилия в зависимости от скорости автомобиля и условий вождения, что повышает комфорт и безопасность.
Комбинированные системы
Комбинированные системы, или HPS (Hybrid Power Steering), сочетают в себе элементы как гидравлических, так и электрических систем. Эти системы используют гидравлический насос, который приводится в действие электрическим мотором. Это позволяет уменьшить расход энергии по сравнению с традиционными гидравлическими системами, а также обеспечивает более точное управление усилием на руле. Комбинированные системы становятся все более популярными благодаря своей эффективности и универсальности.
Преимущества и недостатки различных типов
Каждый тип гидроусилителя имеет свои преимущества и недостатки. Гидравлические системы, например, обеспечивают отличную обратную связь и надежность, но могут быть тяжелыми и требовать регулярного обслуживания. Электрические системы, с другой стороны, более легкие и экономичные, но могут не обеспечивать такой же уровень обратной связи, как гидравлические. Комбинированные системы предлагают баланс между этими двумя подходами, но могут быть сложнее в обслуживании.
Читайте также:
Выбор типа гидроусилителя
Выбор типа гидроусилителя рулевого управления зависит от множества факторов, включая тип автомобиля, его назначение и предпочтения водителя. Для спортивных автомобилей может быть предпочтительнее использовать гидравлические системы, которые обеспечивают лучшую обратную связь, в то время как для городских автомобилей могут подойти электрические или комбинированные системы, которые предлагают большую экономию топлива и меньший вес.
Вопрос-ответ
Как работает гидроусилитель рулевого управления?

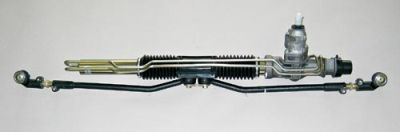

Принцип работы гидроусилителя руля и его устройство. Элемент направляет масло в направлении, соответствующем повороту, либо возвращает его в бачок. Гидравлический цилиндр воспринимает давление масла, изменяя положение рулевой рейки. Соединительные шланги обеспечивают циркуляцию рабочей жидкости по системе.
Как работает система гидроусилителя руля?
Гидравлическое давление обычно создаётся героторным или пластинчато-роторным насосом, приводимым в действие двигателем транспортного средства. Гидроцилиндр двустороннего действия передаёт усилие на рулевой механизм, который, в свою очередь, поворачивает колёса. Рулевое колесо управляет клапанами, регулирующими поток жидкости в цилиндре.
Как циркулирует жидкость гидроусилителя руля?
Жидкость поступает в гидравлический цилиндр, перемещающий рулевую рейку. Когда колёса устанавливаются в заданное положение, клапан закрывается, чтобы исключить потерю управления во время манёвра. При этом жидкость циркулирует в обход рулевого механизма, снижая нагрузки и замедляя износ деталей.
Чем отличается ГУР от гидроусилителя руля?
ГУР – это гидравлический усилитель руля, который преобразует механическую энергию в давление жидкости, нагнетая масло под давлением в рулевой механизм. Гидроусилитель руля устанавливается на рулевой механизм любого типа.
Советы
СОВЕТ №1
Перед тем как использовать автомобиль с гидроусилителем рулевого управления, убедитесь, что уровень жидкости в системе находится в пределах нормы. Низкий уровень жидкости может привести к ухудшению работы усилителя и даже его поломке.
СОВЕТ №2
Регулярно проверяйте состояние шлангов и соединений гидроусилителя. Износ или утечки могут вызвать снижение эффективности системы и привести к серьезным повреждениям. Если вы заметили утечки, обратитесь к специалисту для их устранения.
СОВЕТ №3
Обратите внимание на звуки, которые издает рулевое управление. Если вы слышите скрип или гул при повороте руля, это может быть признаком проблем с гидроусилителем. Не игнорируйте эти сигналы и проведите диагностику системы.
СОВЕТ №4
При замене жидкости в гидроусилителе рулевого управления используйте только рекомендованные производителем жидкости. Неправильный выбор жидкости может негативно сказаться на работе системы и привести к ее повреждению.
-
Читайте также:
