Редукционный клапан — ключевой элемент в системах гидроусилителя руля (ГУР), топливного насоса высокого давления (ТНВД) и масляного насоса. Он обеспечивает стабильное давление и эффективную работу этих систем. В статье рассмотрим принцип работы редукционных клапанов, их расположение и значение в различных механизмах автомобиля. Понимание работы этих клапанов поможет автовладельцам и специалистам по ремонту диагностировать и устранять неисправности, что повысит надежность и безопасность транспортных средств.
Редукционный клапан, принцип работы

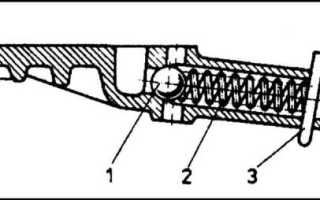

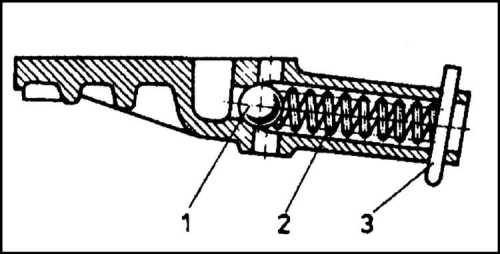

Редукционный клапан поддерживает стабильное давление в устройстве. Превышение давления может повредить систему или ее компоненты. Чтобы понять работу редукционного клапана, рассмотрим его ключевые элементы: шарик 1, пружина 2 и шайба 3.
Когда насос подает жидкость или масло в систему, давление возрастает. При превышении установленного предела шарик 1 отжимает пружину 2 и открывает дополнительный канал, сбрасывая излишек жидкости или масла обратно в резервуар.
Механизм сброса жидкости при избыточном давлении широко используется. Хотя способы реализации могут различаться, основная идея остается прежней. Рассмотрим несколько конкретных примеров.
Эксперты отмечают, что редукционные клапаны в гидроусилителях руля (ГУР), топливных насосах высокого давления (ТНВД) и масляных насосах играют ключевую роль в поддержании стабильного давления и оптимальной работы систем. Эти клапаны регулируют давление, обеспечивая его на необходимом уровне, что предотвращает повреждение компонентов и обеспечивает эффективное функционирование. В ГУР редукционный клапан помогает избежать избыточного давления, что особенно важно для управления автомобилем. В ТНВД он гарантирует, что топливо подается в нужном объеме, что критично для работы двигателя. В масляных насосах редукционные клапаны защищают систему смазки от перегрева и избыточного давления, что способствует долговечности двигателя. Таким образом, правильная работа редукционных клапанов является залогом надежности и эффективности работы всех этих систем.
Редукционный клапан масляного насоса
Система смазки присутствует на любом автомобиле, будь то ВАЗ 2114 или Мерседес. И в любой системе обязательно наличие масляного редукционного клапана независимо от его изготовителя – Bosch, Тойота или Фольксваген. Если в системе смазки нет подобного масляного клапана, то при работе масляного насоса неизбежной становится ситуация, когда давление масла превысит установленные нормы. Из-за этого начнут протекать сальники или возможен разрыв масляного фильтра.

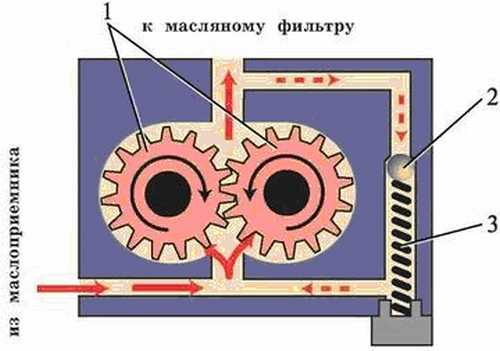

Как работает такая защита, поможет понять приведенный рисунок:
Здесь реализован тот же подход, что и описан выше. Когда давление превышает установленный безопасный предел, шарик 2 клапана открывает дополнительный канал для масляного потока и излишки масла сбрасываются в поддон картера двигателя. Где находится редукционный клапан? На ВАЗ 2114 он располагается в канале между камерой сжатия и всасывания, как показано на фото
| Компонент | Принцип работы редукционного клапана | Функция редукционного клапана |
|---|---|---|
| ГУР (Гидроусилитель руля) | Регулирует давление жидкости в системе ГУР, поддерживая его на заданном уровне независимо от скорости вращения двигателя. Клапан открывается при превышении заданного давления, сбрасывая излишки жидкости в бак. | Обеспечение оптимального усилия на рулевом колесе, предотвращение перегрузки системы ГУР. |
| ТНВД (Топливный насос высокого давления) | Регулирует давление топлива, подаваемого в топливную рампу. Клапан открывается при превышении заданного давления, сбрасывая излишки топлива в обратный топливный трубопровод. | Обеспечение необходимого давления топлива для работы топливной системы, предотвращение перегрузки топливной системы. |
| Масляный насос | В большинстве случаев масляные насосы не имеют редукционных клапанов в классическом понимании. Регулирование давления масла осуществляется за счёт конструкции самого насоса (например, шестерёнчатого или роторного) и наличия перепускного клапана, который открывается при превышении допустимого давления, возвращая масло в картер. | Поддержание необходимого давления масла для смазки двигателя, предотвращение перегрузки масляной системы. |
Интересные факты
Вот несколько интересных фактов о принципе работы редукционных клапанов в гидроусилителе руля (ГУР), топливном насосе высокого давления (ТНВД) и масляном насосе:
Читайте также:
-
Регулирование давления: Редукционные клапаны в ГУР, ТНВД и масляных насосах служат для поддержания стабильного давления в системе. Например, в ГУР редукционный клапан предотвращает избыточное давление, что защищает систему от повреждений и обеспечивает плавное управление рулем. В ТНВД он регулирует давление топлива, что критично для оптимального сгорания и работы двигателя.
-
Принцип работы: Редукционные клапаны обычно работают по принципу балансировки сил. Они имеют пружину, которая создает сопротивление, и мембрану или поршень, который поднимается при достижении определенного давления. Когда давление превышает заданное значение, клапан открывается, позволяя жидкости (маслу или топливу) возвращаться в бак или сливной канал, тем самым снижая давление в системе.
-
Влияние на эффективность: Эффективная работа редукционных клапанов напрямую влияет на производительность и экономичность работы двигателя и других систем автомобиля. Например, в ТНВД правильная настройка редукционного клапана может снизить расход топлива и уменьшить выбросы, что делает автомобиль более экологичным. В ГУР это обеспечивает более легкое и комфортное управление автомобилем, особенно при маневрировании на низких скоростях.
Редукционный клапан топливной системы
Другим важным аспектом является защита топливной системы, особенно для дизельных двигателей, где топливный насос высокого давления (ТНВД) играет ключевую роль. Его основная функция — точная подача дизельного топлива к форсункам.
Топливный насос транспортирует горючее из бака к входу ТНВД, а редукционный клапан поддерживает стабильное давление.
Проблема в том, что стандартный насос низкого давления может подавать топливо в избытке. Поэтому редукционный клапан сбрасывает излишки через дренажный штуцер обратно в бак. Существует множество типов ТНВД, разработанных на разных конструктивных решениях. Одним из ведущих производителей является компания Bosch, чья продукция отличается высоким качеством и долговечностью благодаря уникальному подходу.
Тем не менее, как и дизельный двигатель, ТНВД чувствителен к качеству топлива. Даже компоненты от Bosch не могут заменить необходимость использования качественной солярки.
Редукционный клапан насоса ГУР

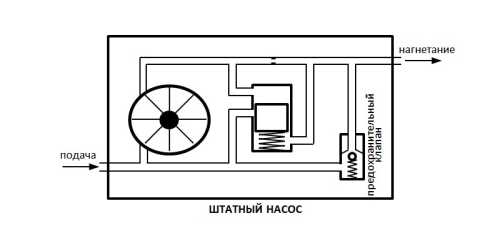

ГУР можно считать обязательным элементом оснащения современного автомобиля, в том числе семейства ВАЗ, например таких, как 2114, 2170, Приора. Его конструкция отрабатывалась достаточно долго и доказала свою эффективность. Функциональное устройство ГУР приведено на рисунке
Такое устройство при работе насоса создает повышенное давление, которое через гидроцилиндр и систему рычагов поворачивает колеса в зависимости от изменения положения руля. Это реализует любой ГУР, и установленный на ВАЗ 2114 тоже. Однако существует некоторое ограничение, которое необходимо учитывать. ГУР рассчитан на работу при определенном давлении, и его максимальное значение не должно превышать установленной величины. Для каждого автомобиля она своя, для ВАЗ 2114 это будет шестьдесят-сто атмосфер.
Вот для исключения превышения заданной величины и используется редукционный клапан. Особенно это актуально, когда руль встает на упор, и если не принять защитных мер, ГУР может быть разрушен. Поэтому изготовителями автомобилей с ГУР не рекомендуется держать руль в крайних положениях. В тех случаях, когда необходимо найти, где находится редукционный клапан, искать его надо в насосе, именно там обеспечивается необходимая величина давления на выходе.
Такой элемент, как редукционный клапан, является обязательной частью многих систем и обеспечивает их защиту при работе в самых разных условиях. Его назначение – избежать превышения давления в системе и благодаря этому предохранить ее от разрушения или повреждения.
Сравнение редукционных клапанов в различных системах
Редукционные клапаны играют ключевую роль в различных системах, таких как гидроусилитель руля (ГУР), топливные насосы высокого давления (ТНВД) и масляные насосы. Несмотря на различия в их применении, принцип работы редукционных клапанов во всех этих системах основан на одном и том же механизме: поддержании стабильного давления и предотвращении избыточного давления в системе.
В гидроусилителе руля редукционный клапан отвечает за поддержание оптимального давления в гидравлической системе, что обеспечивает легкость управления автомобилем. Когда давление в системе превышает заданный уровень, клапан открывается, позволяя жидкости сбрасываться обратно в резервуар. Это предотвращает повреждение компонентов системы и обеспечивает стабильное управление. Важно отметить, что редукционный клапан в ГУР должен быть настроен на определенное давление, чтобы обеспечить необходимую чувствительность руля и комфорт водителя.
В топливных насосах высокого давления редукционные клапаны также играют важную роль, но их функция несколько отличается. Они контролируют давление топлива, подаваемого в систему впрыска. Если давление превышает установленный предел, клапан открывается и сбрасывает избыточное топливо обратно в бак. Это важно для обеспечения правильной работы двигателя, так как слишком высокое давление может привести к неэффективному сгоранию топлива и увеличению выбросов. Кроме того, редукционные клапаны в ТНВД могут быть настроены на разные уровни давления в зависимости от требований конкретного двигателя.
Что касается масляных насосов, редукционные клапаны здесь также необходимы для поддержания стабильного давления масла в системе смазки. Они предотвращают избыточное давление, которое может привести к повреждению уплотнений и других компонентов. В случае, если давление масла превышает допустимые значения, клапан открывается и сбрасывает часть масла обратно в картер. Это обеспечивает надежную смазку всех движущихся частей двигателя и предотвращает его перегрев.
Таким образом, несмотря на различия в конструктивных особенностях и условиях эксплуатации, редукционные клапаны в ГУР, ТНВД и масляных насосах выполняют схожие функции, обеспечивая безопасность и эффективность работы соответствующих систем. Их правильная настройка и функционирование критически важны для надежности и долговечности автомобильных систем.
Вопрос-ответ
Как работает редукционный клапан масляного насоса?
Он давит собой на пружину и тем самым подталкивает клапан к отверстию. Когда давление в системе повышается, масло под своим напором выдавливает заслонку обратно. Затем давление вновь приходит в норму, и опять с помощью пружины клапан возвращается в исходное положение.
Как работает редукционный клапан ТНВД?
Редукционный клапан ограничивает давление в топливной рампе путем открывания сливного отверстия в случае, когда давление превышает установленный предел. Функция аварийного режима обеспечивает поддержание определенного давления в рампе и позволяет продолжать движение на автомобиле в ограниченном режиме.
Как работает редукционный клапан насоса ГУР?
Суть работы клапана сводится к контролю давления на выходе насоса. При повышении выше рабочего предела подпружиненный плунжер выдавливается маслом и открывает перепускной канал.
Для чего нужен редукционный клапан?
Редукционный клапан необходим для снижения и поддержания определенного уровня давления воды в системе относительно уровня основного потока. Область применения: водопроводные сети, противопожарные комплексы и насосные установки.
Советы
СОВЕТ №1
Изучите конструкцию редукционных клапанов, чтобы лучше понять их работу. Знание основных компонентов и принципов их функционирования поможет вам диагностировать возможные проблемы и правильно обслуживать систему.
-
Читайте также:
СОВЕТ №2
Регулярно проверяйте уровень и состояние жидкости в системе ГУР и ТНВД. Загрязненная или недостаточная жидкость может привести к неправильной работе редукционных клапанов и других компонентов, что в свою очередь может вызвать серьезные поломки.
СОВЕТ №3
Обратите внимание на шумы и вибрации в системе. Если вы заметили необычные звуки или изменения в работе, это может быть признаком неисправности редукционного клапана или масляного насоса. Не откладывайте диагностику и ремонт, чтобы избежать более серьезных повреждений.
