Спидометр — ключевой прибор в автомобиле, позволяющий контролировать скорость и соблюдать правила дорожного движения. В автомобилях, таких как ВАЗ 2110, используются электронные спидометры, основанные на датчиках и электронных схемах. Однако спидометр может выйти из строя, что приводит к неприятным последствиям на дороге. В этой статье рассмотрим принцип работы электронного спидометра и основные причины его неисправности, что поможет владельцам автомобилей быстрее диагностировать и устранять проблемы с этим прибором.
Причины неисправности спидометра

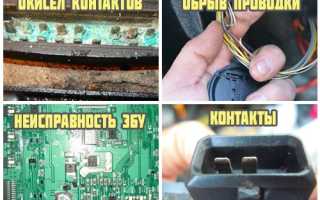

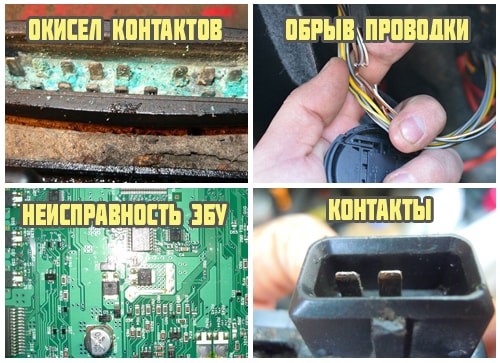

Если спидометр не работает, диагностику следует проводить по нескольким направлениям. Возможные причины:
- Неисправность датчика скорости;
- Повреждение проводки;
- Окисление «массовых» контактов;
- Поломка спидометра;
- Проблемы с электронным блоком управления (ЭБУ);
- Неправильная установка панели приборов после демонтажа.
Другие причины неисправности встречаются редко. Иногда отказ может быть связан с сгоранием предохранителя, отвечающего за приборную панель, что также относится к неисправностям проводки.
Признаки повреждения предохранителя F19:
- Неисправность панели приборов;
- Проблемы с диагностическим блоком;
- Отказ системы автоматической блокировки дверей;
- Неисправность ламп заднего хода.
Перед заменой предохранителя необходимо выяснить и устранить причину его сгорания, чаще всего это короткое замыкание в электропроводке автомобилей ВАЗ-2110 или ВАЗ-2114.
Эксперты в области автомобильной электроники отмечают, что электронный спидометр функционирует на основе сигналов, получаемых от датчиков скорости, установленных на трансмиссии или колесах автомобиля. Эти датчики преобразуют механическое вращение в электрические импульсы, которые затем обрабатываются бортовым компьютером и отображаются на экране спидометра. Однако, как подчеркивают специалисты, существуют несколько причин, по которым электронный спидометр может перестать работать.
Одной из наиболее распространенных причин является неисправность датчика скорости, что может быть вызвано механическим повреждением или коррозией. Также возможны проблемы с проводкой или соединениями, которые могут привести к потере сигнала. В некоторых случаях сбои в работе могут быть связаны с программным обеспечением автомобиля, что требует диагностики и перепрограммирования. Таким образом, для обеспечения корректной работы электронного спидометра важно регулярно проводить техническое обслуживание и следить за состоянием всех компонентов системы.
Диагностика
Диагностику неисправностей начинают с отсоединения колодки проводов от жгута датчика скорости и их проверки с использованием контрольной лампочки.

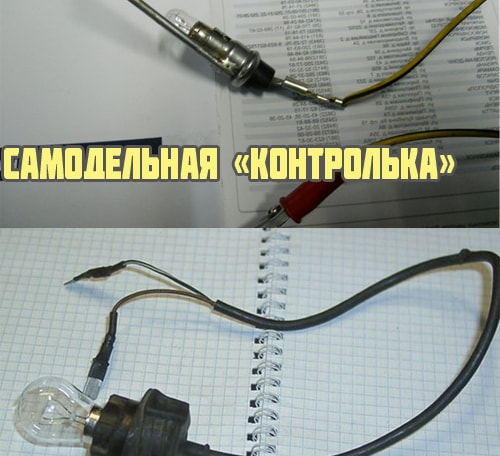

Для изготовления лампочки – контрольки, необходима любая автомобильная лампа, способная работать при напряжении 12 В, и два провода длиной около 1 метра каждый. Один из проводов закрепляется на плюсовом, второй – на минусовом выводе лампы. Также в полученное устройство включают батарейку типа «Крона».
Для проведения проверки один провод контрольной лампы закрепляют на массу кузова или аккумуляторной батареи, а вторым осуществляют короткие частые касания к среднему контакту разъема ДС. При отсутствии неисправностей на участке разъем – спидометр, стрелка последнего будет слегка подрагивать или приподниматься. Если стрелка подрагивает, ответ на вопрос, почему не работает спидометр, можно считать найденным – датчик скорости требует замены.
В случаях, когда реакцию стрелки на постукивания по центральному контакту колодки выявить не удается, необходимо произвести «прозвонку» цепи питания спидометра. Процедуру проводят при помощи мультиметра (мультитестера), или путем использования все той же лампочки — контрольки.
Читайте также:
Предварительно жгут проводов отключают не только от колодки датчика скорости, но и от самого спидометра. Один вывод тестера или контрольной лампы подключают к концу провода, находящегося под капотом, другой – к салонному окончанию цепи токообеспечения измерителя скорости.
Если тестер в режиме «прозвонки» указывает на нарушение целостности цепи, дальнейший поиск неполадок осуществляют в этом направлении. Необходимо проверить предохранители, места соединения проводов, их целостность внутри изолирующей оплетки.
Зону поиска можно уменьшить, постепенно «прозванивая» отдельные участки цепи. На модели 2114 и другой продукции ВАЗа, причиной отказа спидометра часто становится окисление «массовых» контактов, закрепленных на кузове автомобиля.
В случаях, когда не работает стрелка спидометра, однако данных о неисправностях электрической питающей цепи нет, делается закономерный вывод о неисправности самого прибора. Дополнительную проверку можно произвести путем временной установки заведомо исправной приборной панели.
| Компонент электронного спидометра | Возможные неисправности | Признаки неисправности |
|---|---|---|
| Датчик скорости (чаще всего – датчик Холла или индуктивный) | Повреждение проводки, обрыв провода, короткое замыкание, выход из строя датчика, загрязнение датчика, повреждение зубчатого венца | Спидометр не работает, показывает неверную скорость, прерывистое отображение скорости, мигание индикатора скорости |
| ЭБУ (Электронный блок управления) | Повреждение платы, неисправность микросхем, программный сбой, повреждение проводки | Спидометр не работает, показывает неверную скорость, появление ошибок на приборной панели, некорректная работа других систем автомобиля |
| Приборная панель (спидометр) | Повреждение проводки, неисправность спидометра, проблемы с подсветкой, программный сбой | Спидометр не работает, показывает неверную скорость, не работает подсветка спидометра, появление ошибок на приборной панели |
| Проводка | Обрыв провода, короткое замыкание, окисление контактов, повреждение разъемов | Спидометр не работает, показывает неверную скорость, прерывистое отображение скорости |
Интересные факты
Вот несколько интересных фактов о принципе работы электронного спидометра и причинах его неисправности:
-
Принцип работы: Электронные спидометры обычно используют датчик скорости, который может быть основан на эффекте Холла или на индукции. Датчик фиксирует вращение колеса или трансмиссии и отправляет сигналы на электронный блок управления (ЭБУ), который обрабатывает данные и отображает скорость на экране. Это позволяет более точно и быстро реагировать на изменения скорости по сравнению с механическими спидометрами.
-
Неисправности датчиков: Одной из самых распространенных причин, по которой электронный спидометр может перестать работать, является неисправность датчика скорости. Это может произойти из-за повреждения проводки, загрязнения или механических повреждений. В некоторых случаях проблема может быть связана с программным обеспечением ЭБУ, что также может привести к неправильной работе спидометра.
-
Калибровка и влияние на показания: Электронные спидометры могут требовать калибровки, особенно после замены колес или трансмиссии. Неправильная калибровка может привести к тому, что спидометр будет показывать неверные значения скорости. Это может быть особенно опасно, так как водитель может не осознавать, что движется быстрее или медленнее, чем предполагает.
Ремонт
Ремонт устройства измерения скорости зависит от выявленной проблемы:
Датчик скорости
- Очистить от загрязнений;
- Очистить контакты колодки от коррозии и окислов;
- Если вышеописанные меры не помогли, осуществляется замена датчика.
Электропроводка
- Проверить и очистить массовые контакты;
- Соединить или зафиксировать участки проводов, вызвавшие неисправность спидометра, с помощью «скруток»;
- Закрыть поврежденные участки оплетки изоляционной лентой;
- Заменить неисправные предохранители;
- Удалить окислы и коррозию с контактов колодок.
Спидометр
Если перестал работать спидометр, производится его замена. На отечественных автомобилях, собранных с использованием электронного типа измерителя скорости, спидометр меняется вместе с панелью приборов. Осуществить эту операцию можно самостоятельно. Для ее выполнения понадобится только крестовая отвертка и пассатижи.
Восстановить работоспособность прибора своими руками невозможно. Это способен сделать мастер-электронщик. Однако, учитывая довольно низкие расценки на запчасти к автомобилям российских моделей, обращение к мастеру является экономически нецелесообразным.
Ремонт старого спидометра может оказаться гораздо дороже, чем полная замена старой комбинации приборов на новую.
Профилактика и уход за спидометром
Электронные спидометры, как и любая другая электронная система автомобиля, требуют регулярного ухода и профилактики для обеспечения их корректной работы. Основные проблемы, с которыми могут столкнуться владельцы автомобилей, связаны с неправильной калибровкой, повреждением проводки и сбоями в программном обеспечении.
-
Читайте также:
Первым шагом в профилактике является регулярная проверка состояния проводки и соединений. Коррозия, механические повреждения или износ могут привести к неправильной передаче сигналов от датчиков к спидометру. Рекомендуется периодически осматривать кабели и разъемы на наличие трещин, изломов или коррозии. Если вы заметили какие-либо повреждения, их следует немедленно устранить.
Вторым важным аспектом является калибровка спидометра. Со временем, особенно после замены колес или шин, может произойти изменение показаний спидометра. Для обеспечения точности показаний рекомендуется проводить калибровку спидометра в специализированных сервисах. Это особенно актуально для автомобилей, которые часто подвергаются модификациям или имеют нестандартные размеры колес.
Также стоит обратить внимание на программное обеспечение, управляющее спидометром. В некоторых случаях обновление прошивки может решить проблемы с неправильными показаниями. Обратитесь к производителю или в авторизованный сервисный центр для получения информации о доступных обновлениях.
Не менее важным является регулярный осмотр самого спидометра. Пыль, грязь и влага могут накапливаться внутри устройства, что может привести к сбоям в работе. Для предотвращения этого рекомендуется периодически очищать панель спидометра, используя мягкие ткани и специальные средства для ухода за электроникой.
Наконец, стоит помнить о том, что любые работы с электроникой автомобиля должны проводиться с осторожностью. Если вы не уверены в своих силах, лучше обратиться к профессионалам. Это поможет избежать дополнительных проблем и обеспечит надежную работу спидометра на долгие годы.
Вопрос-ответ
От чего не работает электронный спидометр?
Причины поломки электронного спидометра: работоспособность датчика нарушена, наконечник тросика и шестерня разъединились, пробита электропроводка (переломаны сигнальные провода или на участке обрыв), поверхностная часть разъемов окислилась или загрязнена (на элемент попала влага или грязь).
Почему мой цифровой спидометр не работает?
Начните с проверки предохранителей, связанных с блоком приборов и спидометром. Часто причиной может быть перегоревший предохранитель. Осмотрите проводку и разъёмы. Осмотрите проводку и разъёмы датчика скорости, троса спидометра или датчика скорости (VSS) на наличие видимых повреждений.
Какой предохранитель отвечает за работу спидометра?
Предохранитель F5 (10А) под капотом. Наличие питания на разъёме датчика (между «А» и «С»).
Как перезагрузить спидометр?
В первую очередь переверните ключ зажигания в положение “on”, без заведения двигателя. Затем нажмите соответствующую кнопку на приборной панели для доступа к приборной панели одометра. Как только покажутся показания одометра, нажмите и удерживайте кнопку до тех пор, пока номер сбросится к нулю.
-
Читайте также:
Советы
СОВЕТ №1
Проверьте соединения и проводку. Часто причиной неисправности электронного спидометра могут быть поврежденные или окисленные контакты. Убедитесь, что все соединения надежны и не имеют коррозии.
СОВЕТ №2
Обратите внимание на датчик скорости. Если спидометр не работает, возможно, проблема кроется в датчике, который отвечает за передачу данных о скорости на приборную панель. Проверьте его состояние и, при необходимости, замените.
СОВЕТ №3
Проведите диагностику системы. Используйте специальное оборудование для диагностики автомобиля, чтобы выявить возможные ошибки в электронных системах. Это поможет точно определить, в чем проблема, и сэкономит время на поиск неисправностей.
СОВЕТ №4
Не игнорируйте другие симптомы. Если спидометр не работает, обратите внимание на другие приборы на панели. Иногда проблемы с электроникой могут быть связаны с более серьезными неисправностями в бортовой системе автомобиля.
