Отвод выхлопных газов — ключевой аспект проектирования и эксплуатации промышленных и бытовых систем, обеспечивающий безопасность и эффективность оборудования. В статье рассмотрим, как сбалансировать требования к производительности и экологическим нормам, а также обсудим современные технологии и методы оптимизации процесса отвода выхлопных газов. Понимание этих аспектов поможет снизить негативное воздействие на окружающую среду и повысить эффективность работы систем, что важно для устойчивого развития.
Назначение и общее описание выхлопной системы
Суть работы двигателя внутреннего сгорания можно охарактеризовать одним словом – взрыв. Эти процессы сопровождаются звуковыми эффектами и выбросами продуктов сгорания. Для минимизации негативных последствий функционирования ДВС была разработана выхлопная система автомобиля, которая выполняет несколько важных задач:
- удаление отработанных газов из цилиндров двигателя;
- снижение уровня шума во время работы мотора;
- уменьшение содержания токсичных веществ в выхлопных газах;
- предотвращение попадания вредных газов в салон автомобиля.
Несмотря на свою кажущуюся простоту, система отвода выхлопных газов является сложным механизмом, а не просто набором труб и цилиндров. Исторически основная функция выхлопной системы заключалась в удалении отработанных газов и снижении шума работы ДВС, что было достигнуто с помощью установки глушителя.
С развитием технологий двигателей и автомобилей, а также ужесточением экологических норм, глушитель был дополнен системой отвода выхлопных газов, которая включает новые компоненты для эффективного решения возникающих задач.
Эксперты в области экологии и автомобилестроения отмечают, что отвод выхлопных газов представляет собой сложный компромисс между необходимостью соблюдения экологических стандартов и интересами автопроизводителей. С одной стороны, современные технологии позволяют существенно снизить уровень вредных выбросов, что способствует улучшению качества воздуха и снижению негативного влияния на здоровье человека. С другой стороны, внедрение таких технологий часто требует значительных финансовых затрат и может привести к увеличению цен на автомобили.
Кроме того, специалисты подчеркивают, что не все страны готовы к быстрому переходу на более чистые технологии, что создает дополнительные трудности. В результате производители вынуждены искать баланс между экономической целесообразностью и экологической ответственностью, что делает процесс разработки новых систем отвода выхлопных газов крайне актуальным и многогранным.
Эксперты в области экологии и автомобилестроения подчеркивают, что отвод выхлопных газов представляет собой сложный компромисс между необходимостью соблюдения экологических норм и желанием потребителей получить высокую производительность автомобилей. С одной стороны, современные технологии позволяют значительно снизить уровень выбросов, что отвечает требованиям законодательства и общественным ожиданиям. С другой стороны, многие автолюбители стремятся к мощным и динамичным автомобилям, что зачастую приводит к увеличению выбросов.
Специалисты отмечают, что производители автомобилей должны находить баланс между этими противоречивыми требованиями. Инновационные решения, такие как системы рециркуляции выхлопных газов и катализаторы, помогают снизить негативное воздействие на окружающую среду, однако их внедрение может сказаться на характеристиках двигателя. Таким образом, успешное решение этой проблемы требует комплексного подхода, включающего как технические, так и экономические аспекты.
Конструкция выхлопной системы

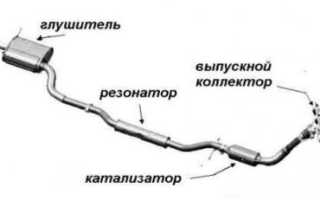

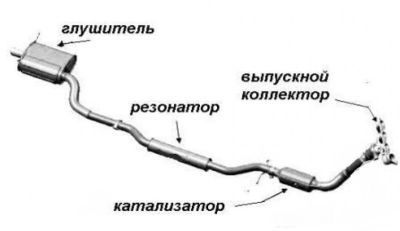

В общем виде устройство выхлопной системы, соответствующей, если можно сказать, среднему автомобилю, показано ниже на рисунке. Она названа так по одной причине – устройство выхлопной системы для различных автомашин может сильно различаться. Если для старых машин хватало обыкновенного глушителя, то в конструкции современного автомобиля появляется несколько новых, довольно специфических элементов.
Работа выхлопной системы производится таким образом: у ДВС в четвертом такте открывается выпускной клапан, и остатки продуктов горения, а также несгоревшие частицы топлива выводятся из цилиндра. Если двигатель многоцилиндровый, то используется специальное устройство – выпускной коллектор, объединяющие потоки газов из всех цилиндров в один. Приемная труба соединяет выпускной коллектор и катализатор.
Назначение последнего – преобразовать токсичные газы, поступающие из цилиндров ДВС, в относительно безвредные. У следующего элемента выхлопной системы – резонатора, назначение совсем другое. Он служит для уменьшения шумов и температуры выхлопных газов. Последним элементом, которым оснащена система отвода выхлопных газов, и наличие которого является обязательным, будет глушитель.
Вот так упрощенно выглядит схема удаления отработанных газов для обычного автомобиля. Однако в зависимости от марки машины, фирмы-производителя, возраста транспортного средства, конкретная конструкция может иметь отличия. Так, в состав системы могут входить два катализатора или может присутствовать такой элемент, как лямбда-зонд. Поэтому имеет смысл более подробно рассмотреть отдельные узлы системы и немного коснуться отдельных ее узлов.
Читайте также:
| Требование | Желаемый результат | Компромисс |
|---|---|---|
| Минимизация выбросов вредных веществ (СО, NOx, PM) | Экологически чистый выхлоп, соответствие строгим нормам | Применение дорогостоящих катализаторов и систем очистки, увеличение массы и стоимости автомобиля, потенциальное снижение эффективности двигателя |
| Низкая стоимость системы отвода выхлопных газов | Дешевая и простая конструкция | Возможное снижение эффективности очистки выхлопа, увеличение выбросов, более короткий срок службы системы |
| Низкий уровень шума | Тихая работа выхлопной системы | Использование глушителей с дополнительными камерами и абсорбентами, увеличение массы и стоимости, потенциальное увеличение противодавления |
| Низкое противодавление | Максимальная мощность двигателя | Оптимизация диаметра труб и формы глушителя, компромисс между эффективностью очистки и противодавлением |
| Долговечность | Длительный срок службы без необходимости замены | Использование высококачественных материалов, компромисс между стоимостью и долговечностью |
| Компактность | Миниатюрная система, не занимающая много места | Ограничение возможностей по очистке выхлопа, потенциальное увеличение шума или противодавления |
| Аспект | Требуемое (Минимум) | Желаемое (Оптимум) |
|---|---|---|
| Эффективность отвода | Предотвращение попадания газов в салон | Максимальное снижение сопротивления потоку, минимизация турбулентности |
| Уровень шума | Соответствие законодательным нормам | Комфортный, низкий уровень шума, приятный тембр |
| Экологичность | Соответствие нормам выбросов (Евро-стандарты) | Минимальные выбросы вредных веществ, возможность модернизации |
| Стоимость | Доступная цена, экономичность в производстве | Оптимальное соотношение цена/качество, долговечность |
| Материалы | Достаточная коррозионная стойкость, термостойкость | Легкие, высокопрочные, коррозионностойкие, долговечные |
| Вес системы | Незначительное влияние на общую массу автомобиля | Минимальный вес для улучшения динамики и экономичности |
| Эстетика | Функциональный дизайн, незаметность | Привлекательный внешний вид, гармоничное вписывание в дизайн |
| Простота монтажа/обслуживания | Стандартные процедуры установки и ремонта | Модульная конструкция, легкий доступ для обслуживания |
| Долговечность | Срок службы, соответствующий гарантийному периоду | Максимальный срок службы без потери характеристик |
| Возможность тюнинга | Отсутствие препятствий для стандартных модификаций | Широкие возможности для индивидуальной настройки и тюнинга |
Интересные факты
Вот несколько увлекательных фактов, касающихся темы “Отвод выхлопных газов – компромисс между необходимым и желаемым”:
-
Экологические нормы: Современные автомобили и промышленные установки обязаны соответствовать строгим экологическим требованиям, которые ограничивают уровень вредных выбросов. Это создает потребность в разработке эффективных систем отвода выхлопных газов, которые должны быть как действенными, так и экономически оправданными. Например, системы рециркуляции отработанных газов (EGR) способствуют снижению выбросов оксидов азота, однако могут негативно сказываться на мощности двигателя.
-
Инновации в технологиях: В последние годы наблюдается активное развитие технологий, таких как каталитические нейтрализаторы и фильтры твердых частиц, которые позволяют значительно сократить количество вредных веществ в выхлопных газах. Тем не менее, внедрение таких решений зачастую требует компромисса между производственными затратами и эффективностью очистки, что может отражаться на конечной стоимости автомобиля.
-
Проблема “потерь” мощности: При разработке систем отвода выхлопных газов инженеры сталкиваются с необходимостью находить баланс между эффективностью очистки и производительностью двигателя. Например, системы, которые хорошо справляются с удалением вредных веществ, могут создавать дополнительное сопротивление для выхлопных газов, что приводит к снижению мощности. Это требует от производителей поиска оптимальных решений, чтобы удовлетворить требования как экологических стандартов, так и потребностей потребителей в производительности.

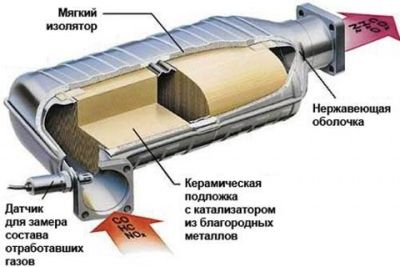

Устройство катализатора
Это устройство уменьшает содержание вредных веществ в отработанных газах. Внутри катализатора с металлическим корпусом находится керамический блок с узкими каналами, покрытыми платиной и редкими металлами: родием, иридием и палладием. Существует также ленточный металлический катализатор, который увеличивает площадь контакта между металлом и выхлопными газами.
Внутри катализатора происходят химические реакции: несгоревшие компоненты (NO, CH, CO) окисляются кислородом из выхлопных газов. Эти процессы снижают уровень токсичных веществ в выбросах двигателей внутреннего сгорания до установленных норм.
Цена катализатора высока из-за редких металлов, и он может быстро засоряться при использовании некачественного бензина, что снижает мощность двигателя.

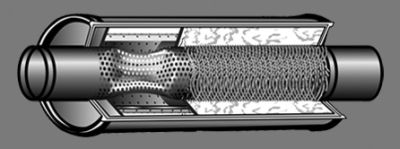

Устройство пламегасителя
Во многих ситуациях, когда требования к составу выхлопных газов не столь строги, как, например, в нашей стране, часто используют пламегасители вместо катализаторов, что оказывается гораздо более экономичным решением. По сути, это конструкция, напоминающая резонатор, и основная функция пламегасителя заключается в первичном рассеивании газового потока из цилиндров, а также в снижении его энергии и температуры. Важно понимать, что он не способен осуществлять окисление несгоревшего топлива и не уменьшает содержание токсичных веществ в выхлопных газах. Тем не менее, его стоимость значительно ниже, чем у катализатора, и он обеспечивает стабильную работу двигателя.
Конструкция пламегасителя довольно проста – это двойной корпус, изготовленный из нержавеющей стали, способной выдерживать очень высокие температуры, внутри которого располагаются отдельные камеры. Некоторые модели пламегасителей оснащены диффузорными рассекателями, что способствует повышению общей эффективности работы системы.
Использование пламегасителя с наполнителем значительно облегчает функционирование резонатора. Одним из наиболее эффективных решений является установка пламегасителя с наполнителем из керамо-волокна. Этот материал способен выдерживать температуры до 1300 градусов и обеспечивает длительный срок службы пламегасителя.
-
Читайте также:
Глушитель
Существует два типа глушителей:
- активные;
- реактивные.
Главная задача глушителя — снижение уровня шума. В активных моделях шум уменьшается с помощью звукопоглощающих материалов, но их внутренняя начинка может закоксоваться со временем.

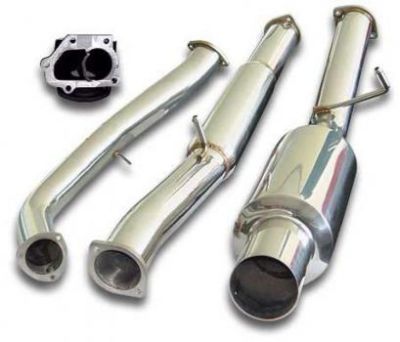

Реактивные глушители работают иначе. В их конструкции есть камеры, резонаторы и расширительные элементы, которые изменяют направление потока отработанных газов и снижают уровень шума.
Глушитель также влияет на мощность двигателя, снижая ее. Для современных автомобилей необходима система нейтрализации и отвода отработанных газов, которая уменьшает их токсичность и обеспечивает долговечность работы.
Экологические аспекты и влияние на окружающую среду
Отвод выхлопных газов играет ключевую роль в проектировании и эксплуатации различных промышленных и транспортных систем. В условиях нарастающей экологической повестки важно учитывать влияние выбросов на окружающую среду. Выхлопные газы содержат множество опасных веществ, таких как углекислый газ (CO2), оксиды азота (NOx), угарный газ (CO), а также твердые частицы и летучие органические соединения. Эти компоненты могут негативно сказываться на здоровье человека и экосистемах.
Одним из основных экологических вопросов является необходимость уменьшения выбросов парниковых газов, способствующих глобальному потеплению. В этом контексте отвод выхлопных газов должен быть спроектирован так, чтобы минимизировать выбросы CO2. Это можно достичь с помощью более эффективных технологий сгорания, внедрения систем улавливания и хранения углерода (CCS), а также перехода на альтернативные источники энергии.
Кроме того, оксиды азота и угарный газ, содержащиеся в выхлопных газах, могут способствовать образованию смога и кислотных дождей, что негативно влияет на качество воздуха и водоемов. Для снижения этих выбросов используются каталитические нейтрализаторы и системы рециркуляции отработанных газов, которые позволяют перерабатывать часть выхлопных газов и снижать их токсичность.
-
Читайте также:
Также важно учитывать влияние выхлопных газов на здоровье человека. Долгосрочное воздействие загрязненного воздуха может приводить к различным заболеваниям дыхательной системы, сердечно-сосудистым заболеваниям и даже онкологическим заболеваниям. Поэтому отвод выхлопных газов должен включать меры по очистке и фильтрации, чтобы обеспечить более чистый воздух для населения.
С точки зрения устойчивого развития необходимо находить баланс между требованиями к производительности и экологическими стандартами. Это может включать использование новых технологий, таких как электрификация транспортных средств, переход на водородные топливные элементы и внедрение систем, использующих возобновляемые источники энергии. Такие подходы могут значительно снизить негативное воздействие на окружающую среду и улучшить качество жизни людей.
В заключение, отвод выхлопных газов представляет собой сложную задачу, требующую комплексного подхода и учета множества факторов. Устойчивое развитие и забота об экологии должны стать приоритетами при проектировании систем отвода выхлопных газов, чтобы обеспечить гармоничное сосуществование человека и природы.
Технологические инновации в отводе выхлопных газов
Современные технологии отведения выхлопных газов играют ключевую роль в снижении негативного воздействия автомобильного и промышленного транспорта на окружающую среду. В последние десятилетия наблюдается значительный прогресс в разработке систем, которые обеспечивают эффективное удаление вредных веществ из выхлопных газов, что является важным шагом к достижению экологических стандартов.
Одной из основных технологических инноваций в этой области является использование катализаторов, которые способствуют химическим реакциям, превращающим токсичные вещества в менее вредные. Например, трехкомпонентные катализаторы, которые применяются в бензиновых двигателях, эффективно уменьшают выбросы угарного газа (CO), углеводородов (HC) и оксидов азота (NOx). Эти катализаторы работают при высоких температурах и требуют точного контроля состава выхлопных газов для достижения максимальной эффективности.
В дизельных двигателях, где выбросы NOx и твердых частиц являются более значительными, активно применяются системы селективного каталитического восстановления (SCR). Эти системы используют аммиак или мочевину для преобразования NOx в безвредный азот и воду. Однако внедрение таких технологий требует дополнительных затрат на оборудование и обслуживание, что может стать препятствием для их широкого распространения.
Еще одной важной инновацией является система рециркуляции отработавших газов (EGR), которая позволяет снизить температуру сгорания в цилиндрах двигателя, тем самым уменьшая образование NOx. Эта технология активно используется как в бензиновых, так и в дизельных двигателях, однако ее эффективность может варьироваться в зависимости от условий эксплуатации и конструкции двигателя.
Кроме того, в последние годы наблюдается рост интереса к альтернативным источникам энергии, таким как электрические и гибридные автомобили. Эти транспортные средства практически не производят выхлопных газов, что значительно снижает нагрузку на системы отведения. Однако переход на такие технологии требует значительных инвестиций в инфраструктуру и производство, что создает дополнительные вызовы для автопроизводителей и потребителей.
Не менее важным аспектом является интеграция новых технологий в существующие системы. Это требует комплексного подхода к проектированию и модернизации транспортных средств, а также учета различных факторов, таких как стоимость, доступность и экологические нормы. Важно, чтобы новые решения были не только эффективными, но и экономически целесообразными, что часто становится компромиссом между требуемыми и желаемыми характеристиками.
Таким образом, технологические инновации в области отвода выхлопных газов представляют собой сложный и многогранный процесс, который требует постоянного совершенствования и адаптации к меняющимся условиям. Важно, чтобы все заинтересованные стороны – от производителей до потребителей и государственных органов – работали вместе для достижения общей цели: создания более чистого и безопасного окружающего мира.
Вопрос-ответ
Какой самый вредный компонент выхлопных газов?
Наибольшую опасность представляют оксиды азота, примерно в 10 раз более опасные, чем угарный газ. Доля токсичности альдегидов относительно невелика и составляет 4—5 % от общей токсичности выхлопных газов.
Что такое подпор выхлопных газов?
Подпор выхлопных газов представляет собой избыточное давление в выпускной системе, возникающее, когда сопротивление выпускного тракта превышает способность двигателя эффективно удалять отработанные газы.
Какой газ убивает моментально?
Монооксид углерода невозможно никак увидеть или почувствовать, однако при большой концентрации он убивает человека в считанные секунды. Именно поэтому второе его название – тихий убийца. Угарный газ, несмотря на свою ядовитость, никак не раздражает органов чувств.
Какая норма CO в выхлопе?
Второй вредный оксид – это оксид углерода, он же – СО, он же – угарный газ. Его норма в выхлопе – не более 0,5%.
Советы
СОВЕТ №1
Изучите различные системы отвода выхлопных газов, чтобы выбрать наиболее подходящую для вашего автомобиля или оборудования. Сравните их эффективность, стоимость и влияние на производительность двигателя.
СОВЕТ №2
Регулярно проверяйте и обслуживайте систему отвода выхлопных газов. Это поможет избежать проблем с производительностью и снизить уровень вредных выбросов, что также положительно скажется на экологии.
СОВЕТ №3
Обратите внимание на местные законы и нормы, касающиеся выбросов. Убедитесь, что ваша система отвода выхлопных газов соответствует требованиям, чтобы избежать штрафов и проблем с регистрацией транспортного средства.
СОВЕТ №4
Рассмотрите возможность установки дополнительных фильтров или катализаторов, которые могут помочь снизить уровень вредных выбросов и улучшить качество воздуха, особенно если вы живете в районе с высоким уровнем загрязнения.
