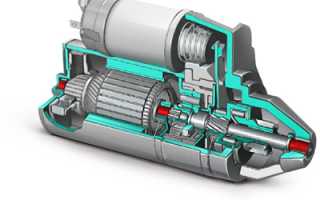

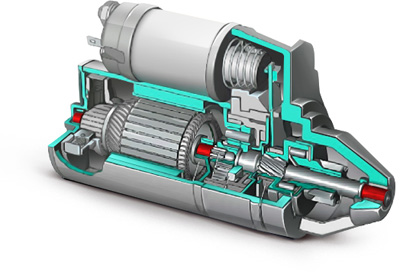

Стартер автомобиля — ключевой элемент для запуска двигателя и функционирования транспортного средства. В статье рассмотрим устройство стартера, его принцип работы, основные типы и их отличия. Понимание работы стартера поможет автовладельцам ориентироваться в неисправностях и обеспечит грамотный подход к обслуживанию автомобиля. Также будет представлено видео, демонстрирующее процесс запуска двигателя с помощью стартера.
Принципиальная схема
Запуск двигателя осуществляется прокруткой маховика, к которому подключена шестерня стартера. Эта шестерня соединяется с маховиком только при активации втягивающего реле, что позволяет ей эффективно прокрутить маховик. После выполнения функции шестерня возвращается в исходное положение, не находясь в зацеплении. Основной принцип работы стартера — перемещение обгонной муфты, или бендикса, по валу при активации реле.
Когда скорость маховика превышает скорость электродвигателя, шестерня бендикса автоматически отбрасывается назад, разъединяясь с маховиком. Это достигается благодаря винтообразным шлицам на валу стартера. Работа стартера кратковременна, и после отбрасывания шестерни он не участвует в движении автомобиля, так как шестерня может вращаться свободно только в одном направлении.
Процесс запуска двигателя можно описать следующими шагами:
- Ключ зажигания замыкает цепь, подающую электричество на обмотки реле стартера.
- Шестерня бендикса перемещается вдоль вала, зацепляясь с шестерней маховика.
- Параллельно замыкается цепь, подающая напряжение на обмотки электродвигателя стартера.
- Когда двигатель начинает работать стабильно, шестерня бендикса возвращается в исходное положение.
В различных версиях конструкций увеличивается срок службы стартера за счет изменения коллектора и применения смешанного возбуждения обмоток. Надежность расцепления повышается специальным реле с двумя обмотками, что приводит к размагничиванию сердечника. В результате мощность возвратной пружины становится достаточной для возврата якоря в исходное состояние. Шестерня разъединяется с маховиком, и силовые контакты размыкаются. На видео демонстрируется работа узлов классического стартера; другие типы агрегатов функционируют аналогично, но могут отличаться размерами.
Стартер автомобиля представляет собой ключевой элемент системы запуска двигателя. Эксперты отмечают, что его основная функция заключается в преобразовании электрической энергии в механическую, что позволяет запустить двигатель внутреннего сгорания. При активации стартера, электрический ток поступает на обмотки его мотора, создавая магнитное поле, которое приводит в движение ротор. Это вращение, в свою очередь, соединяется с маховиком двигателя, обеспечивая его запуск.
Кроме того, специалисты подчеркивают важность надежного питания стартера. Состояние аккумулятора и качество соединений напрямую влияют на эффективность работы устройства. В случае неисправности стартера, автомобиль может не запуститься, что делает его исправность критически важной для функционирования транспортного средства. Регулярная диагностика и обслуживание стартера помогут избежать неприятных ситуаций на дороге.
Типы стартеров
Отличия стартеров различных модификаций заключаются в конструкции устройств зацепления, электрическая часть одинакова у всех. Отличается принцип действия, конструкция двух основных узлов: фрикционного амортизатора, механизма автоматического расцепления.
| Компонент стартера | Функция | Возможные неисправности |
|---|---|---|
| Бендикс (муфта свободного хода) | Обеспечивает зацепление шестерни стартера с маховиком двигателя и его автоматическое отключение после запуска. | Износ зубьев, заедание, поломка пружин, проскальзывание. |
| Шестерня стартера | Зацепляется с зубьями маховика, вращая двигатель. | Износ зубьев, поломка. |
| Электродвигатель (якорь и обмотки) | Преобразует электрическую энергию в механическую, вращая шестерню стартера. | Обрыв обмоток, замыкание витков, износ щеток, повреждение коллектора. |
| Втягивающее реле | Подключает электродвигатель стартера к бортовой сети автомобиля. | Заедание, обрыв обмоток, повреждение контактов. |
| Соленоид | Часть втягивающего реле, отвечает за перемещение бендикса. | Заедание, поломка. |
| Щетки | Обеспечивают контакт с коллектором электродвигателя. | Износ, заклинивание. |
| Коллектор | Часть электродвигателя, по которому скользят щетки. | Износ, повреждение пластин. |
| Магнит | Создает магнитное поле для вращения якоря. | Потеря магнитных свойств. |
Интересные факты
Вот несколько интересных фактов о том, как устроен стартер автомобиля:
-
Электрический двигатель: Стартер представляет собой небольшой электродвигатель, который запускает двигатель автомобиля. Он работает на постоянном токе и обычно имеет мощность от 1 до 2,5 кВт, что позволяет ему создавать достаточный крутящий момент для запуска двигателя.
-
Соленоид: В стартере используется соленоид, который выполняет две функции: он замыкает электрическую цепь, подавая ток на стартер, и механически соединяет стартер с маховиком двигателя. Когда водитель поворачивает ключ зажигания, соленоид активируется, и стартер начинает вращать двигатель.
-
Реверсивный механизм: Стартеры современных автомобилей часто оснащены реверсивным механизмом, который позволяет им автоматически отключаться после запуска двигателя. Это предотвращает перегрев и повреждение стартера, так как он не продолжает вращаться, когда двигатель уже запущен.
Эти факты подчеркивают важность стартера в системе запуска автомобиля и его сложную, но эффективную конструкцию.
Классический вариант
Принцип работы традиционного стартера ограничивает параметры шестерни муфты и диаметр маховика. Редукторная пара не может иметь соотношение зубьев более 16/18, что требует последовательного возбуждения обмоток электродвигателя. К недостаткам классического стартера относятся низкий коэффициент полезного действия, значительный нагрев и громоздкость обмотки возбуждения. Режим холостого хода опасен, так как электродвигатель может выйти из-под контроля.
Преимущества стартера с независимым возбуждением включают повышение эффективности, уменьшение размеров и отсутствие перегрева. Независимое возбуждение может быть реализовано тремя способами:
Читайте также:
- подключение обмотки к источнику тока, не зависящему от якоря (управляемое возбуждение);
- установка постоянных магнитов на статоре (неуправляемое возбуждение);
- параллельное подключение обмотки (параллельное возбуждение).
С планетарным редуктором
Для автомобиля пригоден лишь второй вариант, улучшенный встроенным в корпус стартера планетарным редуктором. Преимущества конструкции этого типа заключаются в следующем:
- падение напряжения аккумулятора при запуске ДВС не влияет на магнитное поле электродвигателя;
- многополюсная магнитная система компактнее электромагнитной;
- принцип работы магнитной системы позволяет увеличить КПД;
- дешевые ферропорошки, из которых делают магниты, снижают стоимость стартера;
- планетарный редуктор адаптирует характеристики электродвигателя с частотой вращения коленвала;
- при холодном запуске потребляется меньший ток, увеличивается надежность пуска.
Принцип работы планетарного редуктора предполагает высокий износ шестеренок. Для увеличения ресурса главная шестерня отливается из термореактивной пластмассы под давлением, армируется бронзой. Снижается шум при работе, увеличивается прочность, износостойкость. Использование жесткого графита в коллекторных щетках, удаление из материала порошка меди увеличило межремонтный период этого узла. Существуют виды приводных механизмов: инерционные, электромеханические, комбинированные. Муфты свободного хода бывают храповые, роликовые, фрикционно-храповые.
Устранение неисправностей стартеров
Стартер является одним из ключевых компонентов системы запуска автомобиля. Однако, как и любое другое устройство, он может подвергаться различным неисправностям. Устранение неисправностей стартеров требует понимания их конструкции и работы, а также знания типичных проблем, с которыми могут столкнуться водители.
Первым шагом в диагностике неисправностей стартеров является проверка аккумулятора. Слабый или разряженный аккумулятор может быть причиной того, что стартер не запускается. Для проверки состояния аккумулятора необходимо использовать мультиметр, чтобы измерить напряжение. Нормальное напряжение должно быть около 12.6 вольт. Если напряжение ниже 12 вольт, аккумулятор может нуждаться в подзарядке или замене.
Если аккумулятор в порядке, следующим шагом является проверка соединений и проводки. Неисправные или корродированные соединения могут привести к плохому контакту, что, в свою очередь, может вызвать проблемы с запуском. Важно осмотреть все кабели, идущие к стартеру, на наличие повреждений, коррозии или ослабленных соединений. Если обнаружены проблемы, необходимо очистить или заменить поврежденные участки.
Еще одной распространенной проблемой является неисправность самого стартера. Стартер состоит из нескольких компонентов, включая электродвигатель, реле и бендикс. Если стартер не вращается при повороте ключа, это может указывать на неисправность реле или электродвигателя. Для проверки реле можно использовать тестер, чтобы убедиться, что оно получает питание и правильно функционирует. Если реле работает, но стартер не вращается, возможно, проблема в самом электродвигателе.
Также стоит обратить внимание на бендикс, который отвечает за соединение стартера с маховиком двигателя. Если бендикс заедает или не возвращается в исходное положение, это может привести к тому, что стартер будет работать неправильно. В этом случае необходимо разобрать стартер и проверить состояние бендикса, смазать его или заменить при необходимости.
Кроме того, стоит учитывать, что стартер может издавать различные звуки при попытке запуска. Если слышен щелчок, но стартер не вращается, это может указывать на недостаток питания или неисправность реле. Если стартер издает громкий звук, это может свидетельствовать о механической проблеме внутри устройства.
-
Читайте также:
В заключение, устранение неисправностей стартеров требует систематического подхода и внимательности. Проверка аккумулятора, соединений, реле и самого стартера поможет выявить и устранить большинство проблем, связанных с запуском автомобиля. Если же диагностика не дает результатов, рекомендуется обратиться к специалистам для более глубокой проверки и ремонта.
Вопрос-ответ
Как работает стартер простыми словами?
Принцип работы стартера заключается в следующем. В салоне автомобиля имеется замок зажигания, имеющий несколько положений, в том числе положение «Включено» и положение «Старт». При повороте ключа в замке зажигания в положении «Пуск» ток, передающийся по цепи от АКБ, поступает на втягивающее реле стартера.
Что входит в состав стартера?
Состав стартера обычно включает муку, воду и закваску, которая содержит дикие дрожжи и молочнокислые бактерии. Эти ингредиенты ферментируются, что способствует развитию аромата и текстуры теста. В некоторых случаях могут добавляться сахар или другие ингредиенты для улучшения активности дрожжей.
Как пошагово работает стартер?
На стартере шестерня входит в пазы зубчатого венца. При повороте ключа зажигания электромагнит внутри корпуса входит в зацепление и выталкивает шток, к которому прикреплена шестерня. Шестерня соприкасается с маховиком, и стартер вращается.
Советы
СОВЕТ №1
Перед тем как приступить к диагностике или ремонту стартера, обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит вас от электрического удара.
СОВЕТ №2
Регулярно проверяйте состояние проводов и соединений стартера. Коррозия или ослабленные контакты могут привести к сбоям в работе, поэтому их следует очищать и подтягивать при необходимости.
СОВЕТ №3
Если стартер не срабатывает, проверьте не только его состояние, но и аккумулятор. Низкий уровень заряда может быть причиной проблем, поэтому убедитесь, что аккумулятор полностью заряжен и исправен.
СОВЕТ №4
При замене стартера выбирайте качественные запчасти от проверенных производителей. Это обеспечит надежную работу и долговечность устройства, а также снизит риск повторных поломок.
