Как работают механический, электрический, центробежный нагнетатели воздуха

Нагнетатели воздуха существенно повышают мощность и эффективность двигателей. Рассмотрим три основных типа нагнетателей: механический, электрический и центробежный, а также их особенности, преимущества и недостатки. Понимание различий между этими системами поможет автолюбителям и профессионалам выбрать подходящий вариант, что улучшит производительность и экономичность автомобиля.

Нагнетатель воздуха – зачем он нужен?

Чтобы понять функции нагнетателя воздуха, обратимся к работе двигателя внутреннего сгорания (ДВС). В цилиндры автомобиля поступает топливно-воздушная смесь (ТВС), сгорание которой обеспечивает работу мотора. Соотношение бензина и воздуха зависит от режимов работы и нагрузки двигателя. Объем ТВС в цилиндре ограничен его размером и попадает туда благодаря разрежению при впуске.

Ключевой момент для увеличения мощности двигателя — подача ТВС под давлением. Это позволяет поместить больше смеси в тот же объем, что приводит к большему выделению энергии при сгорании и увеличению мощности силового агрегата. Для увеличения объема воздуха, поступающего в цилиндры, используется нагнетатель (компрессор). Это устройство сжимает и подает газ под давлением.

Использование нагнетателя также может привести к экономии топлива, так как необходимую мощность можно получить от двигателя меньшего объема.

Эксперты в области механики и инженерии отмечают, что механические, электрические и центробежные нагнетатели воздуха имеют свои уникальные принципы работы и области применения. Механические нагнетатели, как правило, используют поршневую систему для создания давления, что делает их эффективными для небольших объемов воздуха. Электрические нагнетатели, в свою очередь, обеспечивают более высокую производительность и могут быть использованы в автоматизированных системах, что делает их идеальными для промышленных процессов. Центробежные нагнетатели, благодаря своей конструкции, способны перемещать большие объемы воздуха с высокой эффективностью, что делает их незаменимыми в системах вентиляции и кондиционирования. Каждый из этих типов нагнетателей имеет свои преимущества и недостатки, что позволяет выбрать оптимальное решение в зависимости от конкретных задач.

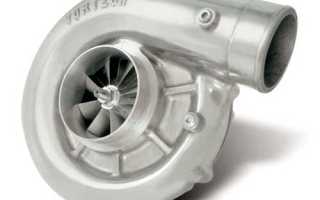

Центробежный компрессор

Нагнетатель воздуха на авто – не все так просто

Однако использовать нагнетатель воздуха прямо в лоб оказалось достаточно затруднительно. Дело в том, что хотя мощность двигателя при этом увеличилась, но это создало ряд новых проблем, которые требовали своего решения для успешного внедрения наддува на авто. Одной из них явилось выделение значительно большего количества тепла при сгорании ТВС, из-за чего прогорали клапана, поршни, выходила из строя система охлаждения.

Другой особенностью стала повышенная вероятность возникновения детонации бензинового двигателя. Когда нагнетатель осуществляет дополнительную подачу воздуха в мотор, то возникающие в них при сжатии повышенные температура и давление могут вызвать детонацию, вследствие чего возможно разрушение двигателя, или как минимум, его преждевременный значительный износ. Избежать этого поможет использование высокооктановых видов топлива или декомпрессия, так по-другому называется уменьшение степени сжатия.

Новые виды горючего дороги, что увеличивает стоимость эксплуатации авто, а декомпрессия приводит к снижению выдаваемой мощности, т.е. теряется эффект от использования наддува воздуха.

Интересные факты

Вот несколько интересных фактов о механических, электрических и центробежных нагнетателях воздуха:

1. Принцип работы: Механические нагнетатели воздуха, такие как поршневые компрессоры, используют движение поршня для сжатия воздуха. Это создает высокое давление, которое затем может быть использовано для различных целей, от пневматических инструментов до систем кондиционирования. В отличие от них, центробежные нагнетатели используют вращение крыльчатки для создания центробежной силы, которая сжимает воздух и увеличивает его скорость, что делает их более эффективными для больших объемов воздуха.

2. Энергоэффективность: Электрические нагнетатели, особенно те, которые используют инверторные технологии, могут значительно снизить потребление энергии по сравнению с традиционными механическими системами. Инверторные компрессоры автоматически регулируют скорость работы в зависимости от потребностей, что позволяет избежать избыточного потребления энергии и уменьшить уровень шума.

3. Применение в различных отраслях: Центробежные нагнетатели воздуха широко используются в промышленных системах, таких как вентиляция и кондиционирование воздуха, благодаря своей способности обеспечивать стабильный поток воздуха на больших расстояниях. Они также находят применение в авиации, где используются для создания потока воздуха в двигателях и системах охлаждения, что подчеркивает их универсальность и эффективность.

Суперчарджер. Приводной компрессор | Science Garage На Русском

Воздушный нагнетатель на авто – каким он бывает

Подача воздуха в двигатель автомобиля может осуществляться разными способами, включая внешние нагнетатели и естественные условия во время движения. Выделяют несколько методов наддува:

• механический — устанавливается механический нагнетатель, работающий от коленчатого вала;
• турбонаддув — используется турбонагнетатель, приводимый в действие выхлопными газами;
• электрический — применяется электрический нагнетатель воздуха;
• «Comprex» — воздух в цилиндры подается с помощью выхлопных газов без приводного нагнетателя;
• комбинированный — сочетает несколько схем, чаще всего механический нагнетатель и турбонаддув.

Существуют и другие методы подачи воздуха, но перечисленные варианты наиболее распространены. На отечественных моделях, включая семейство ВАЗ, такие устройства обычно не устанавливались на серийной основе.

Механический нагнетатель на карбюраторный авто – варианты построения

Механический нагнетатель был создан одним из первых, почти после появления ДВС. Он связан непосредственно с коленвалом двигателя авто и начинает работать сразу же после его запуска, обеспечивая подачу воздуха пропорционально оборотам мотора. Это является несомненным достоинством, но такой нагнетатель для своей работы отбирает часть мощности двигателя.

Существует несколько самых распространенных вариантов построения подобных устройств, наиболее известные из них показаны на фото. Их конструктивные особенности рассмотрены ниже:

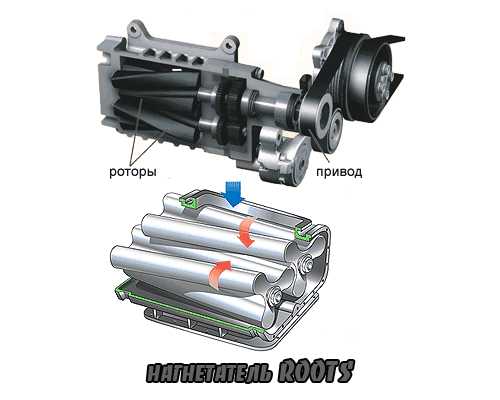

1. Нагнетатель ROOTS. Первоначально это были две обычные шестеренки, вращающиеся в разные стороны, помещенные в замкнутый корпус. С течением времени они видоизменились до того, что представлено на фото. Работает такой нагнетатель достаточно просто – вращающиеся лопатки ротора создают воздушный поток от входа к выходу. Основной недостаток подобных устройств – подача воздуха осуществляется неравномерно, что приводит к пульсации давления. Кроме того, после прохождения устройства возникающая турбулентность воздуха вызывает его нагрев. К достоинствам надо отнести простоту, компактность, и надежность, низкий уровень шума.
2. Нагнетатель LYSHOLM. Относится к аппаратам винтового типа. Работает подобное устройство аналогичным образом – воздушный поток создается вращающимися роторами. Благодаря малому зазору между ними, обеспечивается требуемое качество наддува. Главным отличием подобного устройства будет сжатие воздуха внутри корпуса. Однако сложности проектирования и изготовления таких изделий вызывают их высокую стоимость, что ограничивает их применение в массовом производстве авто.
3. Центробежный нагнетатель. Является наиболее распространенным типом и применяется как самостоятельно, в виде компрессора, так и в составе турбо устройств. Вращающиеся лопатки захватывают воздух и отбрасывают его на периферию корпуса. Двигаясь вдоль корпуса, имеющего улиткообразную форму, воздушный поток на выходе приобретает необходимое давление.

Для того чтобы центробежный нагнетатель работал эффективно, его крыльчатка должна вращаться с высокой скоростью. Обеспечение такого режима работы связано с трудностями смазки подшипников и создания подобных условий. Однако простота и относительно низкая стоимость самих устройств, сделала их наиболее популярными среди других типов нагнетателей. Особенно часто они используются для тюнинга авто, в том числе и семейства ВАЗ.

Компрессор на ваз

Турбо нагнетатель воздуха

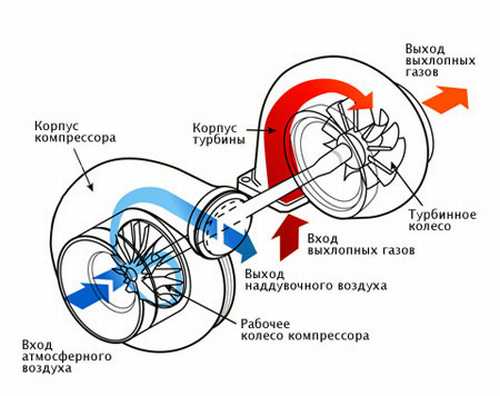

Такой метод увеличения подачи воздуха в двигатель широко используется как в дизельных, так и в бензиновых моторах. Принцип работы устройства можно понять по схеме:

Это сочетание турбины, использующей энергию выхлопных газов, и компрессора. Режим турбонаддува чаще применяется для дизелей, чем для бензиновых двигателей, поскольку в бензиновых моторах повышение давления ограничивается риском детонации, что требует специальных защитных мер.

Использование энергии отработанных газов связано с проблемами, в первую очередь с материалами компонентов. Лопатки турбины должны выдерживать температуры до тысячи градусов, а скорость вращения часто превышает десять тысяч оборотов в минуту. Тем не менее, турбонаддув, обеспечивающий дополнительный воздух для дизеля, значительно облегчает его работу.

Наилучший эффект от турбонаддува достигается при высоких оборотах двигателя, когда турбина работает на максимальных оборотах. Также существует запаздывание: при резком нажатии на педаль газа время, необходимое для активации наддува, приводит к временной потере мощности.

Для решения этой проблемы применяются различные технические решения. Один из вариантов — использование двух турбокомпрессоров: один для низких оборотов, другой — для высоких. Каждый производитель автомобилей решает эту задачу по-своему: кто-то использует мощный компрессор для обеспечения избыточного притока воздуха на всех режимах, кто-то применяет несколько небольших компрессоров, а кто-то комбинирует эти подходы.

Турбонаддув для бензиновых двигателей наиболее эффективен на инжекторных моторах. Карбюраторные двигатели могут работать в режиме турбонаддува, но требуют доработки — установки жиклеров большего диаметра, изменения уровня поплавковой камеры и других мероприятий. Для инжекторного двигателя достаточно обновить программное обеспечение.

Тем не менее, турбонаддув часто применяется и на старых автомобилях, включая модели ВАЗ, хотя в таких случаях чаще используется электрический наддув.

Электрический нагнетатель для двигателя автомобиля

Подобные системы, реализующие режим турбо, относятся к комбинированным. В них чаще всего используется электрический мотор, работающий совместно с центробежным нагнетателем. Достоинством такого подхода, когда привод выполнен как электро, является его универсальность. Он не связан напрямую с работой двигателя, как механический наддув, и электрический мотор можно использовать при любых условиях.

Благодаря такому приводу как электро, можно избежать провала в характеристике нагнетателя. На средних и малых оборотах мотора работает электрический нагнетатель, на высоких включается турбина и реализуется обычный режим турбо. Подобные возможности построения наддува с использованием такого привода как электро, привлекают внимание все более широкого круга автопроизводителей.

Стоит отметить, что нагнетатель электро является привлекательным для выполнения тюнинга авто, в том числе и семейства ВАЗ. На этом рынке есть (отличный от уже описанных) осевой электрический нагнетатель. По оси воздуховода ставится вентилятор (электро). Когда он работает, то усиленный поток воздуха направляется во впускной коллектор. Фактически, таким образом вентилятор (электро) обеспечивает наддув.

К достоинствам, которыми обладает подобный электрический нагнетатель, следует отнести простоту его реализации. Для создания такой системы наддува не требуется никаких технически сложных систем и устройств, обычный бытовой вентилятор (электро) зачастую справится с обеспечением подачи нужного дополнительного количества воздуха в цилиндры мотора.

Использование такой техники позволяет без особых затруднений провести тюнинг старых машин, например таких, как ВАЗ ранних годов выпуска.

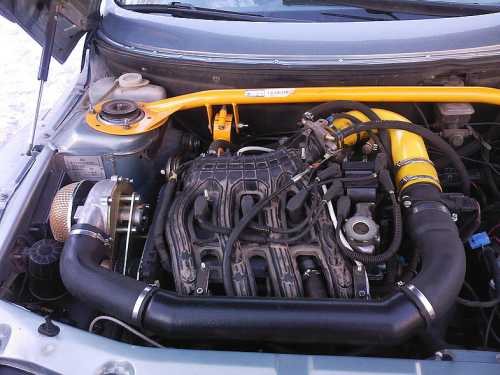

Нагнетатель на ВАЗ

В данном контексте стоит рассмотреть проблему не только конкретного автомобиля ВАЗ, но и общего улучшения атмосферных двигателей. Это задача, требующая комплексного подхода и не имеющая универсального решения. Чтобы повысить характеристики старого автомобиля, например, модели ВАЗ или Москвича, единственным способом увеличить мощность штатного двигателя будет установка наддува.

Однако на практике это не так просто, как кажется. Увеличение мощности мотора ВАЗ должно сопровождаться рядом изменений, обеспечивающих корректное функционирование усовершенствований. В противном случае модифицированный двигатель может быстро выйти из строя.

Тем не менее, благодаря тюнингу двигателя старый ВАЗ или аналогичный автомобиль может обрести новую жизнь. Осуществить такие улучшения достаточно просто и недорого. Установка нагнетателя воздуха на ВАЗ может обеспечить прирост мощности примерно на тридцать процентов, что проще, чем полная переработка мотора для достижения того же результата.

Использование дополнительного объема воздуха для увеличения мощности двигателей, включая семейство ВАЗ, является давно освоенным приемом в автостроении. Он позволяет получить большую мощность от сравнительно небольших моторов при соблюдении определенных правил и активно применяется разработчиками автомобилей различных марок.

Сравнение эффективности различных типов нагнетателей

Эффективность различных типов нагнетателей воздуха зависит от множества факторов, включая конструкцию, принцип работы, область применения и условия эксплуатации. Рассмотрим подробнее механические, электрические и центробежные нагнетатели, чтобы понять, в каких ситуациях каждый из них может быть наиболее эффективным.

Механические нагнетатели работают на основе механических движений, которые создают давление воздуха. Они могут быть как поршневыми, так и мембранными. Поршневые нагнетатели используют поршень, который движется внутри цилиндра, сжимая воздух и создавая давление. Мембранные нагнетатели используют гибкую мембрану, которая колеблется, создавая вакуум и сжимая воздух. Эти устройства обычно имеют высокую надежность и долговечность, однако их эффективность может снижаться при высоких оборотах или при работе с вязкими жидкостями. Механические нагнетатели часто используются в аквариумистике, медицинских аппаратах и в системах вентиляции.

Электрические нагнетатели используют электрическую энергию для создания воздушного потока. Они могут быть как осевыми, так и радиальными. Осевые нагнетатели работают за счет вращающегося вентилятора, который втягивает воздух и выталкивает его через выходное отверстие. Радиальные нагнетатели, в свою очередь, используют центробежную силу для увеличения давления воздуха. Электрические нагнетатели обладают высокой эффективностью и могут быть легко интегрированы в автоматизированные системы. Однако их эффективность может снижаться при высоких температурах или в условиях повышенной влажности. Они широко применяются в системах кондиционирования, отопления и вентиляции.

Центробежные нагнетатели представляют собой подтип электрических нагнетателей, которые используют центробежную силу для сжатия и перемещения воздуха. Они имеют высокую производительность и способны работать с большими объемами воздуха. Центробежные нагнетатели обычно более эффективны при высоких скоростях и больших потоках, чем механические и осевые электрические нагнетатели. Однако их конструкция может быть более сложной, что требует более тщательного обслуживания. Эти устройства часто используются в промышленных системах, таких как вентиляция, охлаждение и в системах пылеудаления.

При сравнении эффективности различных типов нагнетателей важно учитывать не только их производительность, но и такие параметры, как уровень шума, энергопотребление, стоимость обслуживания и срок службы. Например, механические нагнетатели могут быть более шумными, чем электрические, но при этом они могут иметь более низкую стоимость обслуживания. Электрические нагнетатели, в свою очередь, могут быть более энергоэффективными, но их первоначальная стоимость может быть выше. Центробежные нагнетатели, хотя и обладают высокой производительностью, могут требовать значительных затрат на установку и обслуживание.

Таким образом, выбор между механическими, электрическими и центробежными нагнетателями воздуха должен основываться на конкретных требованиях и условиях эксплуатации, что позволит достичь максимальной эффективности и надежности в работе системы.

Вопрос-ответ

Как работает механический нагнетатель воздуха?

Принцип действия центробежного нагнетателя: воздух проходит по воздушному сужающемуся каналу и раскручивает лопасти крыльчатки. Раскрученные лопасти, ведомые центробежной силой, отбрасывают воздух на периферию кожуха. Там установлен диффузор, снижающий потери давления. Порой он имеет лопатки с регулируемым углом атаки.

Как работает центробежный нагнетатель?

Принцип работы центробежного нагнетателя состоит в следующем: воздух, пройдя по сужающемуся воздушному каналу в нагнетатель, попадает на радиальные лопасти крыльчатки. Лопасти закручивают и отбрасывают его центробежной силой к периферии кожуха, где имеется диффузор.

Для чего предназначен и как действует механический нагнетатель?

В отличие от турбонаддува, работающего за счет энергии отработавших газов, механический нагнетатель (компрессор) приводится в действие вращением коленчатого вала, отбирая часть мощности у двигателя. Компрессор через воздушный фильтр забирает воздух, сжимает его и отправляет во впускной коллектор ДВС.

В чем разница между нагнетателем и компрессором?

Нагнетатель (англ. Supercharger) — механический агрегат, осуществляющий сжатие газа (более 15 кПа) без его охлаждения. Компрессоры, в отличие от нагнетателей, охлаждают газ. Вентиляторы, аналогично нагнетателям, не охлаждают газ, но создают давление менее 15 кПа.

Советы

СОВЕТ №1

Изучите принцип работы каждого типа нагнетателя. Понимание механизма действия механических, электрических и центробежных нагнетателей поможет вам выбрать наиболее подходящий вариант для ваших нужд.

СОВЕТ №2

Обратите внимание на энергоэффективность. При выборе электрического нагнетателя сравните его потребление энергии с аналогичными моделями, чтобы минимизировать затраты на электроэнергию.

СОВЕТ №3

Регулярно проводите техническое обслуживание. Для всех типов нагнетателей важно следить за состоянием фильтров и других компонентов, чтобы обеспечить их долгую и надежную работу.

СОВЕТ №4

Учитывайте уровень шума. Если нагнетатель будет использоваться в жилых помещениях или офисах, выбирайте модели с низким уровнем шума, чтобы создать комфортную атмосферу.
