Хонингование цилиндров — ключевой процесс для улучшения характеристик двигателя, обеспечивающий качественную обработку поверхности цилиндров. В статье рассмотрим, что такое хонингование, как выполнить его самостоятельно и какие преимущества оно приносит. Узнаете о технологии плосковершинного хонингования и подготовке блока цилиндров для достижения оптимальных результатов. Эта информация будет полезна как опытным механикам, так и автолюбителям, желающим повысить эффективность работы своего автомобиля.
Зачем хонинговать двигатель
С течением времени детали двигателя изнашиваются, изменяя свою форму. Особенно это касается гильз: их стенки искривляются, принимая конусообразный или бочкообразный вид, а поперечное сечение цилиндров становится овальным. На стенках могут появляться царапины и задиры.
Эти изменения негативно влияют на блок цилиндров:
- ухудшается компрессия;
- увеличивается расход топлива и масла;
- двигатель теряет максимальную мощность.
Для восстановления работоспособности двигателя необходим капитальный ремонт. Если его не провести вовремя, состояние гильз может повлиять на другие компоненты, что приведет к более серьезным затратам, вплоть до полной замены кривошипно-шатунного механизма.
Ремонт включает несколько этапов: сначала производится расточка гильз до следующего ремонтного размера (если капитальный ремонт не проводился ранее, то до первого ремонтного размера). Оставляют небольшой припуск (0,1 – 0,15 мм) для финишной обработки цилиндров. Для обеспечения правильной формы и минимизации шероховатости стенок выполняется хонингование.
Плосковершинное хонингование предпочтительнее других методов доводки, таких как притирка и шлифование, так как обеспечивает лучшие результаты по точности и эффективности.
Хонингование сокращает время обкатки блока цилиндров, так как расточка требует длительной обкатки. Это уменьшает износ других деталей блока, повышает компрессию, снижает расход масла и уменьшает количество отработанных газов, проникающих в картер. После хонингования на стенках гильз образуется едва заметная сетка, удерживающая моторное масло, что обеспечивает надежную смазку трущихся деталей и бесперебойную работу двигателя. Результаты работы хорошо демонстрируются на видео.
Хонингование — это процесс механической обработки, который позволяет улучшить качество поверхности деталей, особенно цилиндров и отверстий. Эксперты отмечают, что этот метод особенно полезен для достижения высокой точности и гладкости, что критично для работы двигателей и других механизмов. Для выполнения хонингования своими руками необходимо иметь специальный инструмент — хон, который представляет собой абразивный инструмент с насадками.
Перед началом работы важно тщательно подготовить поверхность детали, очистив её от загрязнений. Затем, используя хон, следует аккуратно обрабатывать поверхность, контролируя давление и скорость вращения. Эксперты подчеркивают, что правильная техника и соблюдение рекомендаций по выбору абразивного материала играют ключевую роль в достижении желаемого результата. Хонингование, выполненное с соблюдением всех нюансов, значительно повысит эксплуатационные характеристики детали.

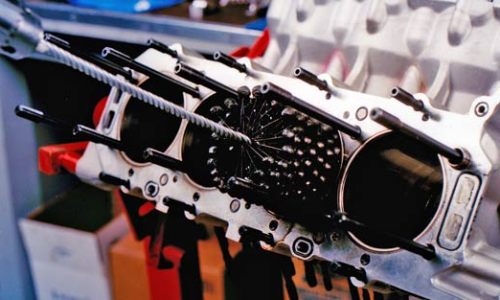

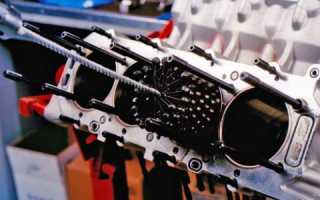

Хонингование цилиндров своими руками

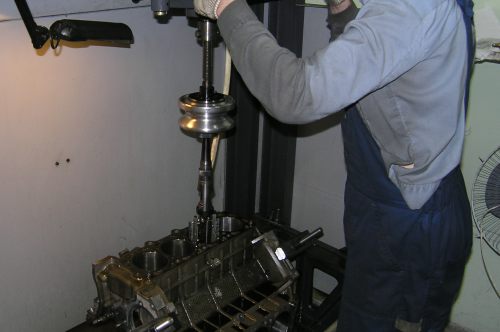

Если расточка цилиндров – задача, требующая наличия специального оборудования, и справиться с ней в гаражных условиях невозможно, то выполнить плосковершинное хонингование вполне возможно и своими руками, хотя в условиях автомастерской данная процедура, разумеется, осуществляется на станке.
Процесс хонингования проходит в два этапа. На первом этапе применяется инструмент для хонингования с крупнозернистым абразивом. С его помощью проводится черновая обработка, в процессе которой снимается верхний дефектный слой металла с гильз цилиндров, выравнивается их форма и удаляются крупные шероховатости.
Читайте также:
Второй этап – финишная обработка. Хонингование блока цилиндров выполняется мелким абразивом, позволяющим выполнять работу с высокой точностью. При желании можно дополнительно выполнить обработку абразивной пастой, чтобы добиться максимальной гладкости гильз. По окончании второго этапа хонингования, необходимо тщательно промыть весь двигатель, чтобы удалить металлическую пыль, стружки и остатки полировочных материалов.
Детально с процессом хонингования блока цилиндров двигателя своими руками можно ознакомиться на видео.
| Этап хонингования | Необходимые инструменты и материалы | Советы и рекомендации |
|---|---|---|
| Подготовка поверхности | Хонинговальная головка (с подходящим абразивом), направляющая втулка, смазка (масло для хонингования), измерительный инструмент (микрометр, индикатор часового типа) | Тщательно очистите обрабатываемую поверхность от грязи, ржавчины и других загрязнений. Убедитесь в правильном креплении хонинговальной головки и направляющей втулки. |
| Начальное хонингование | Хонинговальная головка с крупнозернистым абразивом, низкое давление на головку | Начните с грубого хонингования для удаления значительных неровностей. Контролируйте давление, чтобы избежать повреждения поверхности. |
| Среднее хонингование | Хонинговальная головка со среднезернистым абразивом, умеренное давление на головку | Достигайте желаемой шероховатости поверхности. Регулярно проверяйте размер обрабатываемой детали. |
| Финишное хонингование | Хонинговальная головка с мелкозернистым абразивом, минимальное давление на головку | Обеспечьте высокую точность размеров и требуемую шероховатость. Работайте плавно и равномерно. |
| Завершение | Чистящая жидкость, мягкая ткань | Тщательно очистите обработанную поверхность от остатков абразива и смазки. Проверьте окончательные размеры и шероховатость. |
Интересные факты
Вот несколько интересных фактов о хонинговании и его выполнении своими руками:
-
Точная обработка: Хонингование — это процесс финишной обработки внутренних и наружных поверхностей деталей, который позволяет достичь высокой точности размеров и улучшить качество поверхности. Этот метод часто используется в производстве цилиндров двигателей, где требуется минимальное трение и высокая герметичность.
-
Инструменты для хонингования: Для хонингования можно использовать специальные хонингующие головки, которые оснащены абразивными элементами. Однако, если вы хотите попробовать сделать это своими руками, можно использовать самодельные инструменты, например, прикрепив абразивные пасты к резиновым или поролоновым валикам, что позволяет добиться нужной шероховатости.
-
Параметры процесса: При хонинговании важны такие параметры, как скорость вращения инструмента, подача и тип абразивного материала. Эти факторы влияют на качество обработки и могут быть настроены в зависимости от материала детали и желаемого результата. Правильная настройка позволяет избежать перегрева и повреждения обрабатываемой поверхности.
Эти факты подчеркивают важность хонингования как процесса и возможности его выполнения в домашних условиях с использованием доступных материалов.
Необходимые инструменты и материалы для хонингования
Для успешного хонингования необходимо подготовить ряд инструментов и материалов, которые обеспечат качественное выполнение этой процедуры. Хонингование – это процесс обработки поверхности, который позволяет достичь высокой точности и улучшить качество финишной обработки. Ниже перечислены основные инструменты и материалы, которые вам понадобятся.
1. Хонингующие инструменты
Основным инструментом для хонингования являются хонингующие головки. Они бывают различных типов и размеров, в зависимости от того, какую поверхность вы собираетесь обрабатывать. Хонингующие головки могут быть:
- С фиксированными абразивами: Эти головки имеют заранее установленные абразивные элементы, которые не меняются в процессе работы.
- С сменными абразивами: Позволяют менять абразивные элементы в зависимости от требуемой степени обработки.
2. Абразивные материалы
Абразивные материалы играют ключевую роль в процессе хонингования. Они могут быть выполнены из различных материалов, таких как:
- Алмазные абразивы: Обеспечивают высокую эффективность обработки и долговечность.
- Керамические абразивы: Хорошо подходят для обработки мягких металлов и обеспечивают качественную финишную поверхность.
- Металлические абразивы: Используются для грубой обработки и удаления больших дефектов.
3. Оборудование
Для хонингования также потребуется специальное оборудование, которое может включать:
-
Читайте также:
- Хонингующие станки: Это специализированные машины, которые обеспечивают точное движение хонингующих головок и позволяют контролировать скорость и давление.
- Станки с ЧПУ: Позволяют автоматизировать процесс хонингования и добиться высокой точности обработки.
4. Смазочные жидкости
Смазочные жидкости играют важную роль в процессе хонингования, так как они уменьшают трение между абразивами и обрабатываемой поверхностью, а также помогают отводить тепло. Для хонингования можно использовать:
- Масла на основе минералов: Обеспечивают хорошую смазку и охлаждение.
- Синтетические жидкости: Часто используются для более сложных процессов, так как они обладают лучшими охлаждающими свойствами.
5. Защитное оборудование
Не забывайте о безопасности при выполнении хонингования. Рекомендуется использовать:
- Защитные очки: Для защиты глаз от мелких частиц и абразивной пыли.
- Перчатки: Для защиты рук от механических повреждений и химических веществ.
- Маски: Для защиты дыхательных путей от пыли и вредных паров.
Подготовив все необходимые инструменты и материалы, вы сможете приступить к хонингованию, обеспечив качественный и безопасный процесс обработки.
Вопрос-ответ
Как делают хонинговку?
Хонинговка — это процесс обработки цилиндрических поверхностей, обычно выполняемый с помощью специального инструмента, называемого хон. Сначала подготавливают деталь, очищая её от загрязнений и обеспечивая необходимую геометрию. Затем с помощью хонинговального станка и абразивных камней, которые вращаются и перемещаются вдоль оси детали, достигается высокая точность и гладкость поверхности. Этот процесс позволяет улучшить параметры, такие как шероховатость и геометрическую точность, что особенно важно в производстве двигателей и других высоконагруженных узлов.
Можно ли сделать хонингование блока цилиндров без расточки?
Во-первых, только хонингование. Специалисты «Механики» скажут: выработка мала, цилиндры можно дохонинговать без расточки, восстановить сетку, заменить кольца.
Что такое хонингование цилиндров простыми словами?
Хонингование цилиндров – это процесс обработки поверхности цилиндров, являющийся завершающим этапом расточки двигателя. С использованием специальных приспособлений на стенки цилиндров наносится сетка из мелких задиров, призванная удерживать масляную пленку и ускорить приработку поршневых колец.
Сколько снимает хонингование?
С сильным давлением и хонинговальной головкой для нескольких брусков (multi-stone) алмазом можно снимать до 0,25 мм материала в минуту.
Советы
СОВЕТ №1
Перед началом хонингования убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся хонинговальные камни, подходящие для вашего типа материала, а также специальный хонинговальный станок или ручной инструмент. Подготовьте рабочее место, чтобы обеспечить безопасность и удобство в процессе работы.
СОВЕТ №2
Обязательно ознакомьтесь с инструкцией по хонингованию для вашего конкретного инструмента или детали. Разные материалы и конструкции могут требовать различных подходов и техник. Следуя рекомендациям, вы сможете избежать ошибок и добиться наилучшего результата.
СОВЕТ №3
При хонинговании используйте правильную технику и давление. Слишком сильное давление может повредить поверхность, в то время как недостаточное давление не даст желаемого эффекта. Начинайте с легкого давления и постепенно увеличивайте его, наблюдая за результатом.
СОВЕТ №4
После завершения хонингования тщательно очистите обработанную поверхность от абразивных частиц и остатков масла. Это поможет избежать коррозии и обеспечит долговечность детали. Также рекомендуется провести финальную полировку для достижения идеальной гладкости.
