В статье рассмотрим, как правильно пропитать обмотку статора в домашних условиях. Эта процедура важна для надежной работы электродвигателей и других электрических устройств. Пропитка защищает обмотки от влаги, пыли и механических повреждений, улучшает электрические характеристики и продлевает срок службы оборудования. Поделимся советами и рекомендациями для качественного и безопасного выполнения этой задачи.
Каким лаком пропитать обмотку
Эффективность работы электрического двигателя определяется множеством факторов, и одним из ключевых является качественная пропитка. Она обеспечивает защиту конструкции от влаги и служит дополнительной теплопроводящей изоляцией.
Пропитка двигателей осуществляется исключительно с использованием специализированных растворов, которые предназначены для работы в определенных условиях. С информацией о таких продуктах можно ознакомиться на сайте http://lakokraska-ya.ru/lak-fl-98.
Эксперты в области электромеханики рекомендуют несколько подходов для пропитки обмотки статора в домашних условиях. В первую очередь, важно использовать качественные изоляционные материалы, такие как эпоксидные смолы или специальные лаковые составы. Эти вещества обеспечивают надежную защиту от влаги и механических повреждений. Перед началом работы необходимо тщательно очистить обмотку от загрязнений и старого изоляционного материала.
После этого можно нанести выбранный состав с помощью кисти или распылителя, обеспечивая равномерное покрытие. Некоторые специалисты советуют использовать вакуумную пропитку, если есть такая возможность, так как это позволяет достичь более глубокого проникновения изоляционного материала. Важно также соблюдать рекомендации производителя по времени высыхания и условиям хранения, чтобы обеспечить долговечность и надежность работы статора.
https://youtube.com/watch?v=h-mXF-hwu5I
Способы пропитки
Пропитка предполагает собой покрытие лаком всех элементов обмотки. При этом важно смазать им все поверхности. Выполняется пропитка с помощью нескольких технологий:
- Погружение статора в раствор. При этом деталь опускается только вертикально. Пропитка завершается лишь после того, как из смеси перестанут выходить пузыри воздуха.

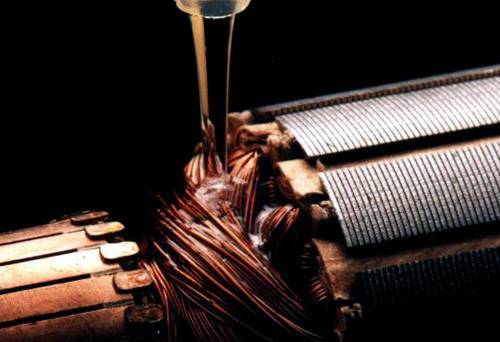

- Обливание. Для этого статор также располагают вертикально и медленно наносят лак.
Что касается роторов, то они пропитываются только прокатыванием в специальных ваннах. После завершения этой операции все компоненты нужно расположить на поверхности, чтобы дать возможность стечь лишнему лаку. Остатки лака на механизме удаляют с помощью тряпки и бензина. Выполняют это только для тех мест, где этот состав не нужен.
| Материал для пропитки | Преимущества | Недостатки |
|---|---|---|
| Эпоксидная смола | Высокая механическая прочность, отличная электроизоляция, влагостойкость, термостойкость | Сложность в работе (двухкомпонентная), длительное время отверждения, высокая стоимость, токсичность паров |
| Электроизоляционный лак (на основе алкидных, полиэфирных смол) | Хорошая электроизоляция, влагостойкость, относительно прост в применении, доступность | Меньшая механическая прочность по сравнению с эпоксидной смолой, может быть горючим, специфический запах |
| Парафин (с добавлением воска) | Доступность, низкая стоимость, простота применения (плавление), хорошая влагоизоляция | Низкая механическая прочность, низкая термостойкость (плавится при нагреве), не обеспечивает жесткой фиксации обмотки |
| Шеллак (на спиртовой основе) | Натуральный материал, хорошая электроизоляция, быстро сохнет, относительно безопасен | Низкая влагостойкость, хрупкость после высыхания, невысокая термостойкость |
| Специализированные пропиточные компаунды (для электродвигателей) | Оптимальные электроизоляционные и механические свойства, высокая термостойкость, влагостойкость | Высокая стоимость, может быть труднодоступным для домашнего использования, требует соблюдения технологии |
Интересные факты
Вот несколько интересных фактов о пропитке обмотки статора в домашних условиях:
-
Изоляционные свойства: Пропитка обмотки статора не только защищает от влаги и загрязнений, но и улучшает электрическую изоляцию. Использование эпоксидных смол или специальных изоляционных лаком может значительно повысить долговечность и надежность электродвигателя.
-
Температурные характеристики: Разные пропиточные материалы имеют разные температурные характеристики. Например, некоторые эпоксидные смолы могут выдерживать температуры до 150°C и выше, что делает их идеальными для использования в высокотемпературных условиях.
-
Методы пропитки: В домашних условиях можно использовать несколько методов пропитки, включая вакуумную пропитку, которая позволяет добиться более равномерного распределения материала и лучшего проникновения в обмотку. Однако для этого потребуется специальное оборудование, которое не всегда доступно в домашних условиях. Более простым методом является погружение обмотки в пропиточный состав, что также дает хорошие результаты.
https://youtube.com/watch?v=G0Rk7Gly5ug
Читайте также:

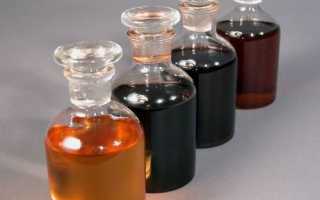

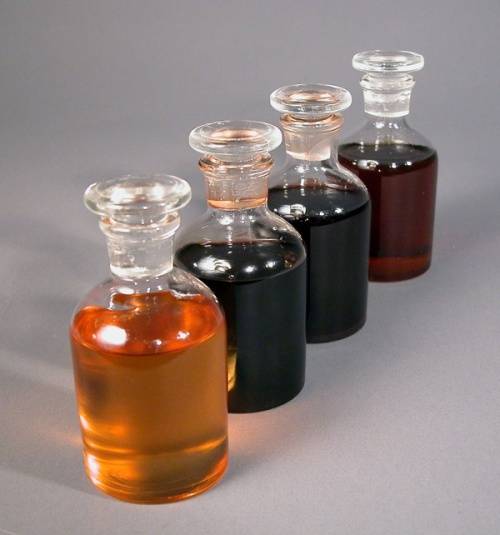

Виды лаков
Современный рынок предлагает разнообразные растворы для пропитки электрических двигателей. В этом многообразии можно выделить несколько основных типов лака:
- ФЛ-98. Главным компонентом этого состава является модифицированный глифталь. Лак быстро сохнет и способен выдерживать значительные нагрузки, что делает его идеальным для обработки двигателей кранов и других тяговых систем;
- МЛ-92. По своей химической структуре этот лак во многом схож с предыдущим вариантом. Однако его рекомендуется использовать для пропитки обмоток электрических машин и трансформаторов. После высыхания смесь образует прочное цементирующее соединение и эффективно защищает от влаги и масел;
- ГФ-95. Этот лак сохраняет свою пластичность на протяжении длительного времени, что позволяет применять его для обработки различных типов обмоток. Чаще всего его используют в системах, работающих в масляной среде. Лак практически не подвержен повреждениям от масла и отлично противостоит образованию электрических дуг.
Существует множество других лаков для пропитки обмоток. При выборе подходящего варианта важно учитывать технические характеристики растворов и обращаться за консультацией к специалистам, которые помогут подобрать наилучший вариант.
Лак для обмоток статора
зы: это уже больше эксперимент, мой статор оказался полностью работоспособным.
Фотография из Фотогалереи на E1.ru
https://youtube.com/watch?v=ehq4kOM5qa8
Форум для обмотчиков электродвигателей
З.Ы. Кстати, бак для пропитки имел продуманную конструкцию, которая предотвращала загустение лака во время его стекания с двигателя и в периоды простоя (если кому-то интересно, могу сделать схему, но для этого потребуется компрессор).
| — | Сообщение автора Gumma получило благодарность от: ПАВЕЛ Д (14 июл 2015 10:57) | — | Сообщение автора Admin было отмечено благодарностью: 3 ПАВЕЛ Д (11 апр 2011 20:52), Игорь Вадимович (09 фев 2013 00:32), юрий коломия (15 ноя 2015 20:14) | |||||||||||||||||
| Время, мин | ||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||||||||||||
| Закрытие автоклава | X | — | — | — | — | — | ||||||||||||||
| Вакуумирование до 2,7-10’Па | X | Х | Х | — | — | — | ||||||||||||||
| Снижение вакуума до (13 …40)- 103Па | — | X | — | — | — | — | ||||||||||||||
| Заполнение автоклава | — | — | Х | — | — | — | — | — | ||||||||||||
| Повышение давления до(200…300)-Ю3Па | — | — | Х | Х | — | — | — | |||||||||||||
| Снижение давления до атмосферного и слив лака | — | — | — | — | Х | Х | — | |||||||||||||
| Вакуумирование до (5… 13)-103 Па | — | — | — | — | Х | Х | — | |||||||||||||
| Увеличение давления до атмосферного | — | — | — | — | — | — | Х | |||||||||||||
| Раскрытие автоклава | — | — | — | — | — | — | X |
Применение лака с более высокой вязкостью, чем при погружной пропитке, а также его увеличение сразу после процесса пропитки позволяют за одну процедуру ввести в обмотку примерно такое же количество лака, как при двухкратной пропитке погружением. Использование более вязкого лака также сокращает время сушки. Время, необходимое для пропитки и сушки, уменьшается в четыре-шесть раз по сравнению с методом погружения. Данный способ особенно эффективен для многовитковых катушек из тонкого провода, таких как обмотки электрических машин небольшой мощности, катушки реле и других аппаратов.
Особенности пропитки тороидальных трансформаторов
Отличием этого типа устройств становится наличие изогнутого кольцом замкнутого сердечника. Для этого типа устройств за счет особенности конструкции оптимальным способом надежной пропитки становится использование вакуума. Именно эта технология позволяет полностью заполнить лаком все пустоты в устройстве нетипичной формы.
-
Читайте также:
Для просушки потребуется также не более трех суток в зависимости от температуры и влажности. При этом в случае, когда такой трансформатор работает только в сухих условиях, от проведения процедуры пропитки можно отказаться. Такой трансформатор и так в большинстве работает с минимальным гулом и шумом.
Подготовка обмотки перед пропиткой
Перед тем как приступить к пропитке обмотки статора, необходимо тщательно подготовить ее. Этот процесс включает в себя несколько ключевых этапов, которые помогут обеспечить качественное и долговечное покрытие.
1. Осмотр обмотки
Первым шагом является визуальный осмотр обмотки статора. Убедитесь, что на ней нет механических повреждений, таких как трещины, обрывы проводов или коррозия. Если вы обнаружите повреждения, их необходимо устранить перед началом пропитки. В противном случае, пропитка может не только не улучшить состояние обмотки, но и усугубить проблему.
2. Очистка обмотки
После осмотра следует очистить обмотку от загрязнений. Это можно сделать с помощью мягкой щетки или тряпки, смоченной в изопропиловом спирте или специальном очистителе для электрооборудования. Важно удалить всю пыль, грязь и остатки старой изоляции, так как они могут повлиять на адгезию пропиточного материала.
3. Сушка обмотки
После очистки обмотку необходимо высушить. Это можно сделать, оставив ее на воздухе в теплом и сухом месте на несколько часов. Если обмотка сильно влажная, можно использовать фен на низкой температуре, чтобы ускорить процесс сушки. Важно убедиться, что обмотка полностью сухая, так как влага может привести к образованию пузырей и ухудшению качества пропитки.
4. Проверка изоляции
-
Читайте также:
Перед пропиткой стоит проверить изоляцию проводов обмотки. Для этого можно использовать мультиметр, установив его на режим измерения сопротивления. Сопротивление должно быть высоким, что указывает на исправность изоляции. Если сопротивление низкое, это может свидетельствовать о наличии короткого замыкания или повреждений, которые необходимо устранить.
5. Подготовка рабочего места
Не менее важным аспектом является подготовка рабочего места. Убедитесь, что у вас есть все необходимые инструменты и материалы: пропиточный состав, кисть или пульверизатор для нанесения, защитные перчатки и очки. Рабочая поверхность должна быть защищена от возможных капель и брызг, чтобы избежать загрязнения окружающих предметов.
Следуя этим шагам, вы сможете качественно подготовить обмотку статора к пропитке, что обеспечит надежную защиту и продлит срок службы электродвигателя.
Вопрос-ответ
Чем покрыть обмотку статора?
При обработке обмоток двигателей, которые по стойкости к нагреву относятся к классам A, B и E, применяют маслосодержащие виды лака. Большое распространение получили лаки марок ГФ-95 (масляно-алкидный) и БТ-987 (масляно-битумный).
Как пропитать обмотку электродвигателя в домашних условиях?
Пропитка погружением. Обмотки погружают в разогретый до 70-80 градусов лак. Эта технология наилучшим способом подходит для пропитки электродвигателей в домашних условиях, однако требует повышенных мер безопасности, а также занимает много времени. Пропитка давлением.
Каким лаком пропитать обмотку трансформатора?
Лак ГФ-95 предназначается для пропитки обмоток электрических машин, аппаратов и трансформаторов с изоляцией класса нагревостойкости «В».
Каким лаком можно покрыть обмотку генератора?
Лак ГФ-95. Лак пропиточный электроизоляционный ГФ-95, изготовленный согласно ГОСТ 8018-70, – востребованное лакокрасочное покрытие, которое используется как частными мастерами для личного использования, так и производствами для применения в их рабочем процессе.
Советы
СОВЕТ №1
Перед началом процесса пропитки обмотки статора, убедитесь, что все детали тщательно очищены от грязи и старой изоляции. Используйте растворители, такие как ацетон или спирт, чтобы удалить остатки масла и пыли, что обеспечит лучшее сцепление пропитки с обмоткой.
-
Читайте также:
СОВЕТ №2
Выбирайте подходящий состав для пропитки, например, эпоксидные или полиуретановые смолы. Эти материалы обеспечивают отличную защиту от влаги и механических повреждений. Обратите внимание на инструкции производителя, чтобы правильно подготовить и нанести состав.
СОВЕТ №3
При пропитке обмотки используйте вакуумный насос или метод погружения для достижения равномерного распределения пропитки. Это поможет избежать образования пузырьков и обеспечит полное покрытие всех витков обмотки.
СОВЕТ №4
После завершения пропитки дайте обмотке полностью высохнуть в соответствии с рекомендациями на упаковке материала. Это важно для достижения максимальной прочности и долговечности изоляции. Не спешите собирать устройство, пока пропитка не затвердеет полностью.
