Тдкс что это такое

Типовая схема подключения строчного трансформатора. Что такое тдкс

• Live Journal

ТДКС, что это такое? Проще сказать — это трансформатор, спрятанный в герметичный корпус, так как напряжения в нем значительные и корпус защищает от высокого напряжения расположенные рядом элементы. ТДКС используется в строчной развертке современных телевизоров.

Раньше в отечественных телевизорах цветных и черно-белых напряжение второго анода кинескопа, ускоряющее и фокусировки, вырабатывалось в два этапа. С помощью ТВС (трансформатор высоковольтный строчный) получалось ускоряющее напряжение, а дальше с помощью умножителя получали напряжение фокусировки и напряжение для второго анода катода.

У ТДКС расшифровка такая — трансформатор диодно-каскадный строчный, вырабатывает напряжение питания второго анода кинескопа 25 — 30 кВ, а так же формирует ускоряющее напряжение 300 — 800 В, напряжение на фокусировки 4 — 7 кВ, подает напряжение на видеоусилители — 200 В, тюнера — 27 31 В и на нити накала кинескопа. В зависимости от ТДКС и схемы построения, формирует дополнительные вторичные напряжения для кадровой развёртки. С ТДКС снимаются сигналы ограничения тока луча кинескопа и автоподстройки частоты строчной развёртки.

Устройство ТДКС рассмотрим на примере тдкс 32-02. Как и положено трансформаторам он имеет первичную обмотку, на которую подается напряжение питания строчной развертки, а также снимается питание для видеоусидителей и вторичные обмотки, для питания уже указанных выше цепей. Количество их может быть различным. Питание второго анода, фокусировки и ускоряющего напряжения происходит в диодно-конденсаторном каскаде с возможностью их регулировки потенциометрами. Еще, что следует отметить это расположение выводов, в большинстве своем трансформаторы бывают U — образные и O — образные.

В таблице ниже приведена распиновка ТДКС 32 02 и его схема.

Характеристика трансформатора, назначение выводов

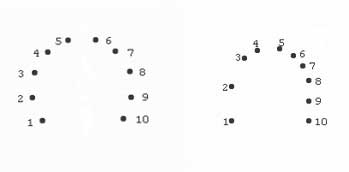

Нумерация начинается если смотреть снизу, слева на право, по часовой стрелке.

Замена

Подобрать для нужного ТДКС аналоги трудно, но возможно. Просто необходимо сравнить характеристики имеющихся трансформаторов с нужным, по выходным и входным напряжениям, а так же по совпадению выводов. Например, для ТДКС 32 02 аналог — РЕТ-19-03. Однако хотя они идентичны по напряжению, у РЕТ-19-03 отсутствует отдельный вывод заземления, но проблем это не создаст, так как он просто соединен внутри корпуса на другой вывод. Прилагаю для некоторых тдкс аналоги

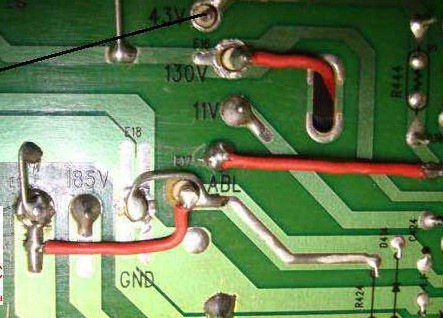

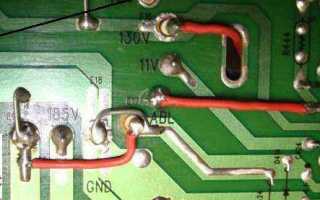

Иногда не получается найти полный аналог ТДКС, но есть схожий по напряжениям с различием в выводах. В этом случае нужно после установки трансформатора в шасси телевизора, разрезать не совпадающие дорожки и соединить в нужной последовательности кусочками изолированного провода. Будьте внимательны при проведении данной операции.

Поломки

Как и всякая радиодеталь, строчные трансформаторы тоже ломаются. Так как цены на некоторые модели достаточно велики, необходимо сделать точную диагностику поломки, чтобы не выкинуть деньги на ветер. Основные неисправности ТДКС это:

• пробой корпуса;
• обрыв обмоток;
• межвитковые замыкания;
• обрыв потенциометра screen.

С пробоем изоляции корпуса и обрывом более менее все понятно, а вот межвитковое замыкание выявить достаточно трудно. Например, пищит ТДКС, это может быть вызвано как нагрузкой во вторичных цепях трансформатора, так и межвитковым замыканием. Самое лучшее использовать прибор для проверки ТДКС, ну а если такового нет искать альтернативные варианты. О том, как проверить ТДКС телевизора, можно почитать в статье на сайте «Как проверить трансформатор «.

Восстановление

Пробой — это обычно трещина в корпусе, в этом случае ремонт ТДКС будет достаточно прост. Зачищаем крупной наждачной бумагой трещину, очищаем его, обезжириваем и заливаем эпоксидной смолой. Слой делаем достаточно толстый, не менее 2 мм, для исключения повторного пробоя.

Восстановление ТДКС при обрыве и замыкании витков крайне проблематично. Помочь может только перемотка трансформатора. Никогда не выполнял такую операцию, так как она очень трудоемка, но при желании, конечно, все возможно.

При обрыве обмотки накала лучше ее не восстанавливать, а сформировать из другого места. Для этого наматываем пару витков изолированным проводом вокруг сердечника ТДКС. Направление намотки не важно, но если нить накала не засветилась, поменяйте местами провода. После намотки нужно установить напряжения накала при помощи ограничительного резистора.

Если не регулируется ускоряющее напряжение (screen), то в данном случае можно сформировать его. Для этого надо создать постоянное напряжение около 1kV с возможностью его регулировки. Такое напряжение есть на коллекторе строчного транзистора, импульсы на нем могут быть до 1,5 кВ.

Схема проста, напряжение выпрямляется высоковольтным диодом и регулируется потенциометром, который можно взять с платы кинескопа старого отечественного телевизора 2 или 3УСЦТ.

Строчный трансформатор подойдет буквально любой.

Используемый умножитель имеет несколько выводов, ниже представлена схема подключения.

Схема умножителя напряжения

После подключения умножителя к высоковольтной обмотке строчного трансформатора, нужно думать о конструкции генератора, который будет питать всю схему. С генератором не мудрил, решил взять готовый. Была использована схема управления ЛДС с мощностью в 40 ватт, иными словами просто балласт ЛДС.

Балласт китайского производства, можно найти в любом магазине, цена не более 2-2,5$. Такой балласт удобен тем, что работает на высоких частотах (17-5кГц в зависимости от типа и производителя). Единственный недостаток заключается в том, что выходное напряжение имеет повышенный номинал, поэтому мы не можем напрямую подключить такой балласт к строчному трансформатору. Для подключения используется конденсатор с напряжением 1000-5000 вольт, емкость от 1000 до 6800пкФ. Балласт может быть заменен на другой генератор, он не критичен, тут важен только разгон строчного трансформатора.

ВНИМАНИЕ. Выходное напряжение от умножителя составляет порядка 30.000 вольт , это напряжение в некоторых случаях может быть смертельно опасным, поэтому просим быть предельно осторожными. После выключения схемы в умножителе остается заряд, замыкайте высоковольтные выводы , чтобы полностью разрядить его. Все опыты с высоким напряжением делайте вдали от электронных устройств. Вообще вся схема находится под высоким напряжением, поэтому не дотрагивайтесь компонентов во время работы.

Установка может использоваться в качестве демонстрационного генератора высокого напряжения, с которым можно проводить ряд интересных опытов.

Строчные трансформаторы являются одними из самых часто используемых любителями источников высокого напряжения, в основном из-за их простоты и доступности. В каждом CRT телевизоре (большом и тяжелом), который сейчас выбрасывают люди, есть такой трансформатор.

В отличие от многих трансформаторов, которые есть в другой электронике, предназначенных для работы с обычным переменным током 50Гц, и понижающих трансформаторов, строчный трансформатор работает на более высокой частоте, около 16КГц, а иногда и выше. Многие современные строчные трансформаторы выдают постоянный ток. Старые строчные трансформаторы выдавали переменный ток, что позволяло делать с ними что угодно. Строчные трансформаторы переменного тока более мощные, так как в них нет встроенного выпрямителя/умножителя. Строчные трансформаторы постоянного тока легче найти, и именно они рекомендуются для этого проекта. Убедитесь, что ваш строчный трансформатор имеет воздушный зазор. Это значит, что сердечник не является замкнутым кругом, а скорее напоминает букву С, с зазором около миллиметра. Почти во всех современных строчных трансформаторах он есть, поэтому если вы используете современный строчный трансформатор, то это можно не проверять.

В данной схеме используется транзистор 2N3055, который любят и ненавидят строители качеров на строчных трансформаторах. Их любят за их доступность и ненавидят за то, что они обычно воняют. Они склонны сгорать и довольно эффектно, но схема работает с ними невероятно хорошо. Плохую репутацию 2N3055 получил при использовании его в простых одно-транзисторных качерах, в которых на транзисторе присутствует высокое напряжение. В этой схеме добавлено несколько деталей, которые значительно увеличивают её выходную мощность. Теория работы схемы написана ниже.

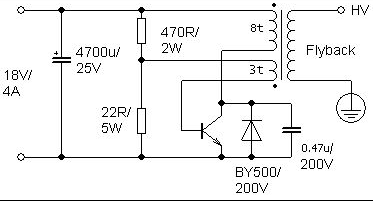

Схема

Эта схема отличается от более распространенного одно-транзисторного качера тем, что в неё добавлен диод и конденсатор, который подключается параллельно диоду. Диод защищает транзистор от скачков напряжения обратной полярности, которые могут спалить транзистор. Можно использовать диод другого типа. Я использовал диод GI824, вынутый из телевизора. При выборе диода, обращайте внимание на напряжение и скорость переключения. Чтобы узнать, подходит ли ваш диод, найдите даташит на диод BY500, а потом на ваш диод и сравните параметры. Если ваш диод сопоставим с этим или лучше его, то он подходит.

Блок питания

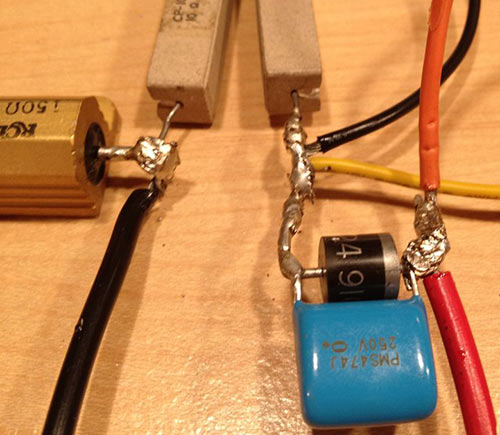

Схеме необходим мощный блок питания постоянного тока с выходным напряжением от 12 до 30 вольт и от 1 до желаемого вами количества ампер. Хорошей идеей является сделать регулируемый блок питания, чтобы схема получала именно такое напряжение, какое ей нужно. Если схема собрана неправильно, и используется блок питания вроде этого, схема сгорит. Но регулируемое напряжение необязательно для нормальной работы.

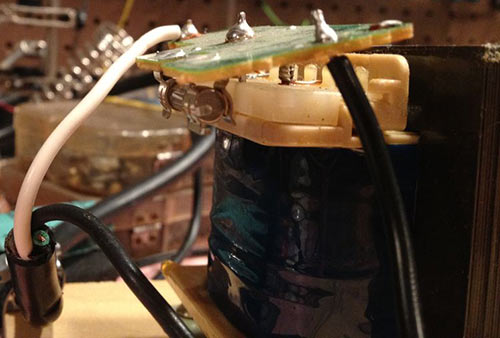

Я использовал трансформатор на 300 Вт от усилителя. У него есть обмотки на 2, 4, 15, 30 и 60 вольт. Схема требует от 12 до 18 вольт для 2N3055. Я часто запускаю схему от 30В, но ненадолго, и транзистор установлен на мощный радиатор. При 15В, схема может работать бесконечно, так как после 30 минут работы, температура не превышала комнатную.

Переменный ток с трансформатора идет на мостовой выпрямитель 400 Вт, установленный на радиаторе, а с него на конденсатор 7800 мкФ 70В, чтобы сгладить напряжение. Используя аналогичные компоненты, вы можете сделать свой блок питания.

Также, в качестве блока питания можно использовать импульсные блоки питания, ИБП. Они есть в зарядных устройствах ноутбуков, ЗУ для автомобильных аккумуляторов и блоках питания компьютеров. Часто у них на выходе 12В и ток до 10А, что подходит для этой схемы.

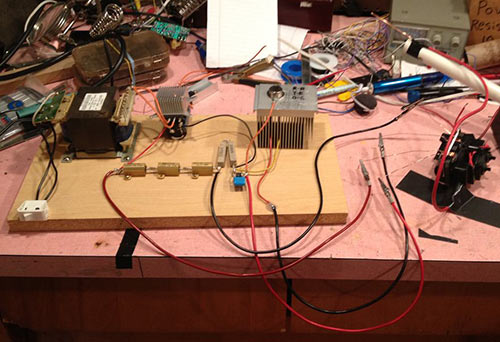

Это очень простая по сборке схема. Моя сборка не является инструкцией и примером, но вы можете повторить её. Всё смонтировано на куске MDF, и элементы расположены свободно, чтобы свести к минимуму помехи от проводов, расположенных рядом и создать условия для охлаждения. Используйте многожильный провод. На многочисленных фотографиях подробно показаны различные элементы схемы, что зачастую полезнее слов.

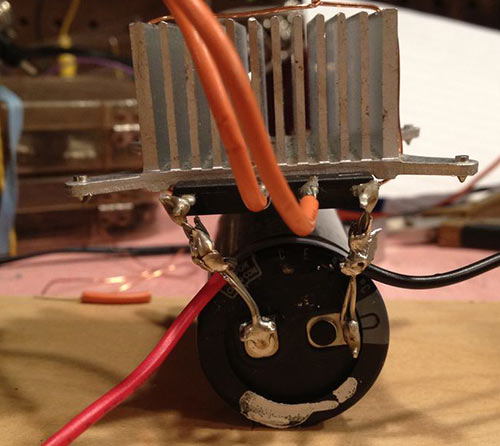

Одним из наиболее важных моментов в сборке является радиатор транзистора. 2N3055 изготовлен в корпусе ТО-3. Вы можете купить ТО-3 радиаторы, но их немного трудно найти. Я использовал радиатор от компьютерного процессора с отверстиями для его контактов на плоской стороне. Провода от контактов проходят между лопастями. Транзистор прикреплен к радиатору саморезами. Помните, что необходимо использовать термопасту между транзистором и радиатором. Провода, идущие к строчному трансформатору крепятся к нему при помощи крокодильчиков, чтобы можно было менять строчные трансформаторы для экспериментов.

Другим важным моментом являются обмотки строчного трансформатора. Эмальная изоляция медной проволоки это хорошо, но лучше добавить дополнительную изоляцию между сердечником и обмотками. Сердечник может иметь острые края, и если эмаль обдерётся, то может произойти короткое замыкание. Я при намотке катушек снял металлический зажим, скрепляющий половинки трансформатора, намотал катушки, а потом установил его снова. На некоторых трансформаторах такое невозможно, и провод надо будет обматывать вокруг сердечника. Обмотки должны быть намотаны из фазы, что значит, что они мотаются вокруг сердечника в противоположных направлениях. Это показано на фотографиях.

Использование

При использовании этой схемы не проводите никаких манипуляций с подключенными проводами. Также проверяйте температуру транзистора и резисторов во время работы, но делайте это только при отключённом от сети устройстве. Если какой то элемент ощутимо теплый, то не включайте схему, пока он не остынет. Конденсаторы могут сохранять опасный заряд, поэтому будить осторожны.

Кроме того, носите обувь на резиновой подошве при работе с высокими напряжениями и прикасайтесь к включённому устройству только одной рукой. Убедитесь в том, что схема была подключена к земле после работы, чтобы не получить электрический шок. Не пытайтесь настраивать включенную схему.

С этой схемой можно делать многие вещи, например использовать её для питания катушки Тесла, плавления соли или просто забавного времяпровождения с электрическими дугами.

Список радиоэлементов

Строчные трансформаторы являются одними из самых часто используемых любителями источников высокого напряжения, в основном из-за их простоты и доступности. В каждом CRT телевизоре (большом и тяжелом), который сейчас выбрасывают люди, есть такой трансформатор.

В отличие от многих трансформаторов, которые есть в другой электронике, предназначенных для работы с обычным переменным током 50Гц, и понижающих трансформаторов, строчный трансформатор работает на более высокой частоте, около 16КГц, а иногда и выше. Многие современные строчные трансформаторы выдают постоянный ток. Старые строчные трансформаторы выдавали переменный ток, что позволяло делать с ними что угодно. Строчные трансформаторы переменного тока более мощные, так как в них нет встроенного выпрямителя/умножителя. Строчные трансформаторы постоянного тока легче найти, и именно они рекомендуются для этого проекта. Убедитесь, что ваш строчный трансформатор имеет воздушный зазор. Это значит, что сердечник не является замкнутым кругом, а скорее напоминает букву С, с зазором около миллиметра. Почти во всех современных строчных трансформаторах он есть, поэтому если вы используете современный строчный трансформатор, то это можно не проверять.

В данной схеме используется транзистор 2N3055, который любят и ненавидят строители качеров на строчных трансформаторах. Их любят за их доступность и ненавидят за то, что они обычно воняют. Они склонны сгорать и довольно эффектно, но схема работает с ними невероятно хорошо. Плохую репутацию 2N3055 получил при использовании его в простых одно-транзисторных качерах, в которых на транзисторе присутствует высокое напряжение. В этой схеме добавлено несколько деталей, которые значительно увеличивают её выходную мощность. Теория работы схемы написана ниже.

Схема

Эта схема отличается от более распространенного одно-транзисторного качера тем, что в неё добавлен диод и конденсатор, который подключается параллельно диоду. Диод защищает транзистор от скачков напряжения обратной полярности, которые могут спалить транзистор. Можно использовать диод другого типа. Я использовал диод GI824, вынутый из телевизора. При выборе диода, обращайте внимание на напряжение и скорость переключения. Чтобы узнать, подходит ли ваш диод, найдите даташит на диод BY500, а потом на ваш диод и сравните параметры. Если ваш диод сопоставим с этим или лучше его, то он подходит.

Блок питания

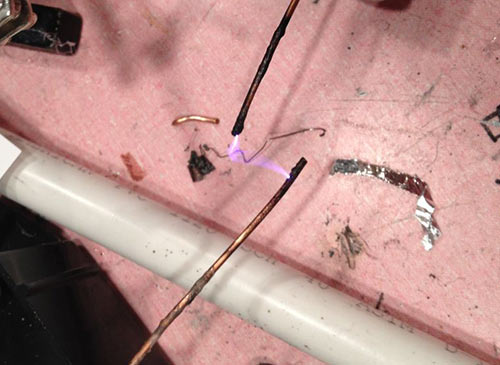

Электрическая дуга зажигается с расстояния 2-3мм между выводами высоковольтной обмотки, что примерно соответствует напряжению 6-9кВ. Дуга получается горячей, толстой и тянется до 10см. Чем длиннее дуга, тем больше потребляемый ток от источника питания. В моем случае максимальный ток достигал значения 12-13А при напряжении питания 36В. Чтобы получить такие результаты, нужен питания, в данном случае это имеет основное значение.

Для наглядности я сделал лестницу “Иакова” из двух толстых медных проводов , в нижней части расстояние между проводниками составляет 2мм, это необходимо для возникновения электрического пробоя, выше проводники расходятся, получается буква “V”, дуга, зажигается внизу, нагревается и поднимается вверх, где обрывается. Я дополнительно установил небольшую свечу под местом максимального сближения проводников, для облегчения возникновения пробоя. Ниже на видеоролике продемонстрирован процесс движения дуги по проводникам.

С помощью устройства можно пронаблюдать коронный разряд, возникающий в сильно неоднородном поле. Для этого я вырезал из фольги буквы и составил фразу Radiolaba, поместив их между двумя стеклянными пластинами, дополнительно проложил тонкий медный провод для электрического контакта всех букв. Далее пластины кладутся на лист фольги, который подключён к одному из выводов высоковольтной обмотки, второй вывод подключаем к буквам, в результате вокруг букв возникает голубовато-фиолетовое свечение и появляется сильный запах озона. Срез фольги получается острым, что способствует образованию резко неоднородного поля, в результате возникает коронный разряд.

При поднесении одного из выводов обмотки к энергосберегающей лампе , можно увидеть неравномерное свечение лампы, здесь электрическое поле вокруг вывода вызывает движение электронов в газонаполненной колбе лампы. Электроны в свою очередь бомбардируют атомы и переводят их в возбужденные состояния, при переходе в нормальное состояние происходит излучение света.

Единственным недостатком устройства является насыщение магнитопровода строчного трансформатора и его сильный нагрев. Остальные элементы нагреваются незначительно, даже транзисторы греются слабо, что является важным достоинством, тем не менее, их лучше установить на теплоотвод. Я думаю, даже начинающий радиолюбитель при желании сможет собрать данный автогенератор и устроить эксперименты с высоким напряжением.

Собрать генератор высокого напряжения в домашних условиях несложно, в этой статье рассмотрим простую автогенераторную схему, отличительными особенностями которой является простота и большая выходная мощность.

Автогенератор представляет собой самовозбуждающуюся систему с обратной связью, которая в свою очередь обеспечивает поддержание колебаний. В такой системе частота и форма колебаний определяются свойствами самой системы, а не задаются внешними параметрами.

Схема устройства представлена ниже:

Устройство представляет собой двухтактный автогенераторный преобразователь. Полевые транзисторы VT1, VT2 включаются поочередно, например, если включен транзистор VT1, напряжение на его стоке уменьшается, открывается диод VD4, тем самым напряжение на затворе транзистора VT2 уменьшается, не давая ему открыться. Защитные диоды VD2, VD3 предохраняют затворы транзисторов от перенапряжения. Форма импульсов на трансформаторе T1 близка к синусоидальной.

Основным элементом схемы является высоковольтный трансформатор T1. Лучше всего подходят строчные трансформаторы (ТВС) от ламповых черно-белых телевизоров советского производства. Магнитопровод у таких трансформаторов ферритовый, состоит из двух П-образных частей. Высоковольтная вторичная обмотка выполнена в виде цельной пластмассовой катушки, как правило, расположена отдельно от блока первичных обмоток. Я использовал магнитопровод от строчного трансформатора марки ТВС-110Л4 (магнитная проницаемость 3000НМ), высоковольтную обмотку снял от трансформатора ТВС-110ЛА. Родную первичную обмотку необходимо демонтировать, и намотать новую, из эмалированного медного провода диаметром 2мм, всего 12 витков с отводом от середины (6+6). Во время сборки между П-образными частями магнитопровода, в месте стыка, необходимо проложить картонные прокладки, толщиной примерно в 0,5мм, для уменьшения насыщения магнитопровода.

Дроссель L1 намотан на феритовом Ш-образном магнитопроводе, 40-60 витков эмалированного медного провода диаметром 1,5мм, между стыками магнитопровода проложена прокладка толщиной 0,5мм. В качестве сердечника можно использовать ферритовые кольца или П-образную часть магнитопровода строчного трансформатора.

Конденсатор C3 состоит из 6-ти параллельно соединенных конденсаторов марки К78-2 0,1мк х 1000В, они хорошо подходят для работы в высокочастотных контурах. Резисторы R1,R2 лучше ставить мощностью не менее 2Вт. Высокочастотные диоды VD4, VD5 можно заменить на HER202, HER303 (FR202,303).

Для питания устройства подойдет нестабилизированный блок питания с напряжением 24-36В, и мощностью 400-600Вт. Я использую трансформатор ОСМ-1 (габаритная мощность 1кВт) с перемотанной вторичной обмоткой на 36В.

Электрическая дуга зажигается с расстояния 2-3мм между выводами высоковольтной обмотки, что примерно соответствует напряжению 6-9кВ. Дуга получается горячей, толстой и тянется до 10см. Чем длиннее дуга, тем больше потребляемый ток от источника питания. В моем случае максимальный ток достигал значения 12-13А при напряжении питания 36В. Чтобы получить такие результаты, нужен мощный источник питания, в данном случае это имеет основное значение.

Для наглядности я сделал лестницу “Иакова” из двух толстых медных проводов, в нижней части расстояние между проводниками составляет 2мм, это необходимо для возникновения электрического пробоя, выше проводники расходятся, получается буква “V”, дуга, зажигается внизу, нагревается и поднимается вверх, где обрывается. Я дополнительно установил небольшую свечу под местом максимального сближения проводников, для облегчения возникновения пробоя. Ниже на видеоролике продемонстрирован процесс движения дуги по проводникам.

С помощью устройства можно пронаблюдать коронный разряд, возникающий в сильно неоднородном поле. Для этого я вырезал из фольги буквы и составил фразу Radiolaba, поместив их между двумя стеклянными пластинами, дополнительно проложил тонкий медный провод для электрического контакта всех букв. Далее пластины кладутся на лист фольги, который подключён к одному из выводов высоковольтной обмотки, второй вывод подключаем к буквам, в результате вокруг букв возникает голубовато-фиолетовое свечение и появляется сильный запах озона. Срез фольги получается острым, что способствует образованию резко неоднородного поля, в результате возникает коронный разряд.

При поднесении одного из выводов обмотки к энергосберегающей лампе, можно увидеть неравномерное свечение лампы, здесь электрическое поле вокруг вывода вызывает движение электронов в газонаполненной колбе лампы. Электроны в свою очередь бомбардируют атомы и переводят их в возбужденные состояния, при переходе в нормальное состояние происходит излучение света.

Единственным недостатком устройства является насыщение магнитопровода строчного трансформатора и его сильный нагрев. Остальные элементы нагреваются незначительно, даже транзисторы греются слабо, что является важным достоинством, тем не менее, их лучше установить на теплоотвод. Я думаю, даже начинающий радиолюбитель при желании сможет собрать данный автогенератор и устроить эксперименты с высоким напряжением.

Что такое строчный трансформатор?

Строчные трансформаторы применяются для создания разверток в телевизоре. Приборы заключены в корпус, защищающий от высокого напряжения соседние детали. Раньше в цветных, черно-белых телевизорах при помощи строчного трансформатора ТВС получали ускоряющее напряжение. В схеме применялся умножитель. Строчный высоковольтный трансформатор передавал преобразованный электрический сигнал на представленный элемент. Умножитель вырабатывал напряжение фокусировки, обеспечивая работу второго катодного анода.

Сегодня применяется в схемах телевизора трансформатор диодно-каскадный строчной развертки (ТДКС). Что собой представляет подобная техника, как проверить ее своими руками и произвести ремонт, будет рассмотрено далее.

Особенности

Трансформаторы типа ТДКС сегодня включаются в схему телевизора для обеспечения анода (второго) кинескопа электрическим током с требуемыми параметрами. Напряжение исходящее составляет 25-30 кВ. В процессе работы оборудования формируется электрический поток. Это ускоряющее напряжение 300-800 В.

В зависимости от категории трансформаторов ТДКС, цоколевки, образуется вторичное напряжение, которое является дополнительным для обеспечения развертки кадрового типа. Приборы оборудования снимают в трансформаторах телевизоров сигнал луча кинескопа автоматически подстроенной частоты строчной развертки.

Схема подключения, цоколёвка в представленном трансформаторе характеризуют устройство. Прибор обладает первичной обмоткой. На нее подается электрический ток для дальнейшей развертки. С первичного контура подается питание для функционирования усилителей видеосигнала. Обмотка передает электричество на вторичную катушку. Отсюда производится питание соответствующих цепей.

Видео: Строчный трансформатор

Строчному трансформатору вменяется питание второго анода, ускоряющее напряжение, фокусировка. Эти процессы производятся в ТДКС. Регулировка происходит при помощи потенциометров. Трансформаторам представленной категории обеспечивается определенная цоколевка. Расположение выводов может быть в виде буквы О или U.

Поломка

Строчные устройства могут выходить из строя. Работа телевизора, монитора в этом случае будет невозможна. Существует много разновидностей моделей строчных агрегатов. Замена вызвает трудности. Стоимость аналоговых приборов высока. Некоторые телевизоры, мониторы требуют больших затрат при ремонте. Необходимые детали в некоторых случаях тяжело найти.

Чтобы приобрести только ту часть схемы, которая вышла из строя, произвести ее быструю замену, нужно проверить строчный трансформатор. Телевизору проще будет выполнить адекватный ремонт. В первую очередь проверьте, нет ли следующих неисправностей:

1. Обрыв контура.
2. Пробой герметичного корпуса.
3. Замыкание между витков.
4. Обрыв потенциометра.

Первые две поломки выявить достаточно просто. Это определяется визуально. Для выполнения замены неисправных элементов материал приобретается практически в любом магазине радиотехники.

Сложнее определить замыкание в контурах обмоток. Трансформатором в этом случае производится звук, напоминающий писк. Но не всегда требуется ремонт при появлении такого сигнала. ТДКС иногда пищит из-за высокого напряжения на вторичном контуре. Проверяете, что вызывает звук, при помощи специального прибора. Если оборудования нет, нужно искать другие варианты.

Проверка осциллографом

Если телевизору требуется проверка в системе ТДКС, проверка выполняется при помощи осциллографа. Для ремонта телевизора потребуется отрезать питающий прибор вывод. Далее нужно найти вторичный контур. Его работу исследуют при подключении к отрезанному выводу питания ТДКС через R-10 Ом. Замена или ремонт устройства потребуется, если подключение осциллографа выявит отклонения. Возможны следующие отклонения:

• Межвитковое замыкание демонстрирует на R=10 Ом «прямоугольник» с большими помехами. Здесь остается почти все напряжение. Если неисправности в этой области нет, отклонение будет определяться долями вольта.
• Если нет вторичного напряжения, требуется замена контура. Произошел обрыв.
• Когда убирают R=10 Ом и создают нагрузку 0,2-1 кОм на вторичном контуре, оценивается нагрузка на выходе. Она должна повторять входящие показатели. Если есть отклонение, ТДКС подлежит ремонту или полной замене.

Существуют и другие поломки. Выявить их можно самостоятельно.

Восстановление прибора

Самостоятельная замена и ремонт ТДКС вполне возможна. Определив неисправность, можно восстановить работу системы. Рассматривая, как подключить строчный трансформатор к телевизорам, необходимо изучить процедуру возобновления его работы. В случае полной замены трансформаторного прибора, потребуется подобрать новое оборудование с соответствующей системой выводов. Только в этом случае техника будет работать корректно.

Если оборудование не работает из-за пробоя, значит, в корпусе появилась трещина. Найти ее можно при осмотре. Трещину потребуется зачистить, обезжирить, а затем залить эпоксидным клеем. При этом слой смолы должен составлять не менее 2 мм. Это позволит предотвратить пробой в дальнейшем.

Ремонт ТДКС при обрыве контура проблематичен. Потребуется перемотать катушку. Это трудоемкий процесс, требующий от мастера высокой концентрации на протяжении всей процедуры. Замена намотки возможна, но для этого требуется определенный опыт.

Если оборвалась обмотка накала, линию формируют из другого места. Применяется в этом случае изолированный провод. Кабель наматывают на сердечник. Напряжение устанавливается при использовании резистора.

Другие поломки

Существует множество причин, почему не работает ТДКС. Опытные радиолюбители помогут изучить распространенные неисправности.

Если в приборе пробит транзистор, необходимо его достать и замерять коллекторное напряжение без него. При определении слишком высокого показателя, его регулируют до требуемого значения. При невозможности совершения подобной процедуры, нужно поменять в блоке питания стабилитрон. Обязательно нужно установить новый конденсатор.

Рекомендуется проверить пайку на всех разъемах. При необходимости ее усиливают. Если такая проблема определялась на конденсаторах, их выпаивают. Осмотр может выявить почернение. Потребуется приобрести новую деталь. Если прямоугольные конденсаторы раздуты, их также следует заменить. Если видно остатки канифоли, их следует убрать при помощи спирта и щетки.

При постоянном пробивании транзистора в строчной разверстке, следует определить тип неисправности. Пробой может быть тепловым или электрическим. Именно неисправный трансформатор приводит к появлению подобной проблемы.

Интересное видео: Высокое напряжение на ТДКС

Рассмотрев особенности строчных трансформаторов, а также их возможные неисправности, можно самостоятельно произвести ремонтные работы. В этом случае приобретать новую, дорогую технику не потребуется. В некоторых случаях отремонтировать монитор без подобных действий не получится. Далеко не для каждого кинескопа сегодня в продаже представлены приборы ТДКС. Поэтому замена неисправных его частей порой является единственным приемлемым выходом.

Что такое ТДКС

ТДКС, что это такое? Проще сказать — это трансформатор, спрятанный в герметичный корпус, так как напряжения в нем значительные и корпус защищает от высокого напряжения расположенные рядом элементы. ТДКС используется в строчной развертке современных телевизоров.

Раньше в отечественных телевизорах цветных и черно-белых напряжение второго анода кинескопа, ускоряющее и фокусировки, вырабатывалось в два этапа. С помощью ТВС (трансформатор высоковольтный строчный) получалось ускоряющее напряжение, а дальше с помощью умножителя получали напряжение фокусировки и напряжение для второго анода катода.

У ТДКС расшифровка такая — трансформатор диодно-каскадный строчный, вырабатывает напряжение питания второго анода кинескопа 25 — 30 кВ, а так же формирует ускоряющее напряжение 300 — 800 В, напряжение на фокусировки 4 — 7 кВ, подает напряжение на видеоусилители — 200 В, тюнера — 27 31 В и на нити накала кинескопа. В зависимости от ТДКС и схемы построения, формирует дополнительные вторичные напряжения для кадровой развёртки. С ТДКС снимаются сигналы ограничения тока луча кинескопа и автоподстройки частоты строчной развёртки.

Состав трансформатора

Устройство ТДКС рассмотрим на примере тдкс 32-02. Как и положено трансформаторам он имеет первичную обмотку, на которую подается напряжение питания строчной развертки, а также снимается питание для видеоусидителей и вторичные обмотки, для питания уже указанных выше цепей. Количество их может быть различным. Питание второго анода, фокусировки и ускоряющего напряжения происходит в диодно-конденсаторном каскаде с возможностью их регулировки потенциометрами. Еще, что следует отметить это расположение выводов, в большинстве своем трансформаторы бывают U — образные и O — образные.

В таблице ниже приведена распиновка ТДКС 32 02 и его схема.

Характеристика трансформатора, назначение выводов

Нумерация начинается если смотреть снизу, слева на право, по часовой стрелке.

Замена

Подобрать для нужного ТДКС аналоги трудно, но возможно. Просто необходимо сравнить характеристики имеющихся трансформаторов с нужным, по выходным и входным напряжениям, а так же по совпадению выводов. Например, для ТДКС 32 02 аналог — РЕТ-19-03. Однако хотя они идентичны по напряжению, у РЕТ-19-03 отсутствует отдельный вывод заземления, но проблем это не создаст, так как он просто соединен внутри корпуса на другой вывод. Прилагаю для некоторых тдкс аналоги

Иногда не получается найти полный аналог ТДКС, но есть схожий по напряжениям с различием в выводах. В этом случае нужно после установки трансформатора в шасси телевизора, разрезать не совпадающие дорожки и соединить в нужной последовательности кусочками изолированного провода. Будьте внимательны при проведении данной операции.

Поломки

Как и всякая радиодеталь, строчные трансформаторы тоже ломаются. Так как цены на некоторые модели достаточно велики, необходимо сделать точную диагностику поломки, чтобы не выкинуть деньги на ветер. Основные неисправности ТДКС это:

• пробой корпуса;
• обрыв обмоток;
• межвитковые замыкания;
• обрыв потенциометра screen.

С пробоем изоляции корпуса и обрывом более менее все понятно, а вот межвитковое замыкание выявить достаточно трудно. Например, пищит ТДКС, это может быть вызвано как нагрузкой во вторичных цепях трансформатора, так и межвитковым замыканием. Самое лучшее использовать прибор для проверки ТДКС, ну а если такового нет искать альтернативные варианты. О том, как проверить ТДКС телевизора, можно почитать в статье на сайте «Как проверить трансформатор«.

Восстановление

Пробой — это обычно трещина в корпусе, в этом случае ремонт ТДКС будет достаточно прост. Зачищаем крупной наждачной бумагой трещину, очищаем его, обезжириваем и заливаем эпоксидной смолой. Слой делаем достаточно толстый, не менее 2 мм, для исключения повторного пробоя.

Восстановление ТДКС при обрыве и замыкании витков крайне проблематично. Помочь может только перемотка трансформатора. Никогда не выполнял такую операцию, так как она очень трудоемка, но при желании, конечно, все возможно.

При обрыве обмотки накала лучше ее не восстанавливать, а сформировать из другого места. Для этого наматываем пару витков изолированным проводом вокруг сердечника ТДКС. Направление намотки не важно, но если нить накала не засветилась, поменяйте местами провода. После намотки нужно установить напряжения накала при помощи ограничительного резистора.

Если не регулируется ускоряющее напряжение (screen), то в данном случае можно сформировать его. Для этого надо создать постоянное напряжение около 1kV с возможностью его регулировки. Такое напряжение есть на коллекторе строчного транзистора, импульсы на нем могут быть до 1,5 кВ.

Схема проста, напряжение выпрямляется высоковольтным диодом и регулируется потенциометром, который можно взять с платы кинескопа старого отечественного телевизора 2 или 3УСЦТ.

Регулировка screen на строчном трансформаторе

Перед диагностикой каскада строчной развёртки потребуется соединить данный элемент телевизионного аппарата с лампой накаливания, которая в этом случае будет выступать в качестве предохранителя. Если каскад работоспособен, то подключённая к нему лампа должна ярко загореться и тут же погаснуть.

В случае, если лампочка продолжает гореть, пользователю необходимо проверить:

1. Транзистор. Если данный элемент исправен, но высокое напряжение отсутствует, следует проверить управляющие импульсы на источнике вторичного напряжения.
2. Строчной трансформатор. Опредметить неисправность трансформатора можно при помощи измерения температуры элемента — сильное нагревание несвойственно для корректно функционирующего ТДКС. Чтобы убедиться в поломке трансформатора, потребуется подать на коллекторную обмотку прямоугольные импульсы и с помощью осциллографа сравнить амплитуду входящих и исходящих импульсов ТДКС. Для проведения диагностики выпаливать трансформатор не требуется.
3. Отклоняющуюся систему. Пользователь может вынуть отклоняющиеся катушки и запустить телевизор на короткое время — если картинка на дисплее будет отображаться без каких-либо дефектов, то для полноценного использования аппарата потребуется заменить всю отклоняющуюся систему.

Важно заметить, что эксплуатация TB-устройства без отклоняющихся катушек непременно приведёт к прожогу кинескопа. Если неисправностей строчной развёртки выявить не удалось, а в нормальном режиме светятся лишь горизонтальные линии кинескопа телевизора, стоит предположить, что причина неработоспособности аппарата кроется в блоке кадровой развёртки

Кадровая развёртка

Если пользователь наблюдает на кинескопе яркую горизонтальную полосу, необходимо уменьшить яркость свечения экрана телевизора с помощью транзисторного преобразователя.

Если пользователь решит не выполнять регулировку трансформатора, то появится риск выхода из строя кинескопного люминофора во время последующей диагностики телевизионного аппарата.

Когда яркость свечения будет уменьшена до минимальной, потребуется убедиться в работоспособности:

1. Системы питания генератора кадрового каскада. Напряжение на каскад поступает через отдельный резистор и обычно составляет от 24 до 28 вольт. Измерив реальное напряжение на резисторе, пользователь сможет сделать вывод о работоспособности системы электропитания.
2. Отклоняющиеся катушки. Необходимо заменить предположительно неисправный элемент на новый и замерить электрические импульсы при помощи осциллографа. Стоит заметить, что межвитковые замыкания в катушках происходят крайне редко.
3. Выпрямительный диод и микросхему. При интенсивной эксплуатации выпрямительный диод может оборваться, что приведёт к выходу из строя процессора каскада. Вероятно, пользователю потребуется заменить оба элемента.

Самостоятельный ремонт строчных и кадровых каскадов является достаточно трудным и длительным занятием. Если пользователь не уверен в собственных силах, устранение неполадки телевизора рекомендуется поручить опытному телемастеру.

Замена ТДКС

Наименование	Замена	Коментарии
003071011	003071084
003071084	003071011
003072015 TERMAL	14OREGA 40431-10
1142.02.05	HR 7578
1142.5020	DST2010-T44; 1142.51112; FM-1080; 1142.5086A; 30002051; 1142.5111A; BSC 25-N1613; 11425111A; 1142.5086; JF0501-19959; JF0501-19238; 1142.5111; 40337-63; 30017788; HR7950; 40337-19; BSC24-01N40TA; 40337-16
1142.5056	1142.5057
1142.5057	1142.5056
1142.5086	FM-1080; 1142.5086A; 30002051; 1142.5111A; BSC 25-N1613; 11425111A; 1142.5111; JF0501-19959; JF0501-19238; 1142.5020; 40337-63; 30017788; HR7950; 40337-19; BSC24-01N40TA; 40337-16; DST2010-T44; 1142.51112
1142.5086A	11425111A; 1142.5111; JF0501-19959; JF0501-19238; 1142.5020; 40337-63; 30017788; HR7950; 40337-19; BSC24-01N40TA; 40337-16; DST2010-T44; 1142.51112; FM-1080; 1142.5111A; 30002051; 1142.5086; BSC 25-N1613
1142.5111	JF0501-19238; 1142.5020; 40337-63; 30017788; HR7950; 40337-19; BSC24-01N40TA; 40337-16; DST2010-T44; 1142.51112; FM-1080; 1142.5086A; 30002051; 1142.5111A; BSC 25-N1613; 11425111A; 1142.5086; JF0501-19959
1142.51112	DST2010-T44; 1142.5086A; FM-1080; 1142.5111A; 30002051; 1142.5086; BSC 25-N1613; 11425111A; 1142.5111; JF0501-19959; JF0501-19238; 1142.5020; 40337-63; 30017788; HR7950; 40337-19; BSC24-01N40TA; 40337-16
1142.5111A	DST2010-T44; 1142.51112; FM-1080; 1142.5086A; 30002051; 1142.5086; BSC 25-N1613; 11425111A; 1142.5111; JF0501-19959; JF0501-19238; 1142.5020; 40337-63; 30017788; HR7950; 40337-19; BSC24-01N40TA; 40337-16
11425111A	1142.5086A; FM-1080; 1142.5111A; BSC 25-N1613; 30002051; 1142.5086; JF0501-19959; JF0501-19238; 1142.5111; 40337-63; 30017788; 1142.5020; 40337-19; HR7950; 40337-16; BSC24-01N40TA; 1142.51112; DST2010-T44
11921007	130022001B
130022001B	11921007
1352.5003	AT2078/40TB;; AT2078/40TB; 20202(AT2078/40TB)
1372.0093	HR8730; FBT41244; JF0501-2515
1372.0130A	13720130A; 6174V-5013A; HR80070
13720124B	HR80230,FBT41268,003323105,TLF157B-02-B,TRR0874,040011TR1
13720130A	1372.0130A; HR80070; 6174V-5013A
14OREGA 40431-10	003072015 TERMAL
154-177B	22-29B; TDKS31-05; 154-177J; PET22-23
154-177J	22-29B; TDKS31-05; PET22-23; 154-177B
154-375F , 154-194D , 154-375E , 6174Z-8004B , 6174V-8001A , HR 7906	6174Z-8004A
154-375H ; 154-177BA	6174Z-8003A
154177B	L40B17000
1802-1527	HR6702
20202(AT2078/40TB)	AT2078/40TB;; AT2078/40TB; 1352.5003
22-29B	154-177J; PET22-23; 154-177B; TDKS31-05
30002051	30017788; 1142.5020; 40337-19; HR7950; 40337-16; BSC24-01N40TA; 1142.51112; DST2010-T44; 1142.5086A; FM-1080; 1142.5111A; BSC 25-N1613; 11425111A; 1142.5086; JF0501-19959; JF0501-19238; 1142.5111; 40337-63

Поломки

Как и всякая радиодеталь, строчные трансформаторы тоже ломаются. Так как цены на некоторые модели достаточно велики, необходимо сделать точную диагностику поломки, чтобы не выкинуть деньги на ветер. Основные неисправности ТДКС это:

• пробой корпуса;
• обрыв обмоток;
• межвитковые замыкания;
• обрыв потенциометра screen.

С пробоем изоляции корпуса и обрывом более менее все понятно, а вот межвитковое замыкание выявить достаточно трудно. Например, пищит ТДКС, это может быть вызвано как нагрузкой во вторичных цепях трансформатора, так и межвитковым замыканием. Самое лучшее использовать прибор для проверки ТДКС, ну а если такового нет искать альтернативные варианты. О том, как проверить ТДКС телевизора, можно почитать в статье на сайте «Как проверить трансформатор«.

Соединение строчных трансформаторов

В данной статье я постараюсь описать способ создания устройства для получения сверхвысокого напряжения за счет практически одних только отечественных комплектующих, которые можно приобрести на любом рынке за гроши

Выходное напряжение выходит около сотни киловольт, которое является однозначно смертельным, но думаю мне не стоит рассказывать штатные меры предосторожности

Много раз видел в интернете статьи о двух вторичных обмотках на одном сердечнике и двух подсоединенных к ним умножителях. Захотелось чего то большего, и я решил соединить четыре вторичные обмотки. Были взяты четыре строчника от малогабаритных телевизоров и залиты эпоксидной смолой в месте, где соприкасаются их свободные стороны сердечников, можно и не совсем прикладывать друг к другу. На это место намотана вторичка пятью витками с отводом от середины, мотается проводом любой толщины, зависимо от поступающего тока и на сколько удобно будит мотать.

Для запитки этого агрегата взят однотактный блокинг генератор на транзисторе КТ839А, так как он пропускает ток до 1500 вольт и можно получить просто дьявольский разряд от соответствующего питания. Естественно для безопасности надо поместить его хотя бы на небольшой радиатор, как на фото. Мной же был взят обычный аккумулятор от телефона на 800 мА для тестирования установки. Резистор взят на 100 Ом, 25 Вт цементный.

Далее самое интересное, приступаем к высоковольтной части. Я использовал четыре умножителя УН 9-27. Для большего умножения, они немного переделаны. На вход для переменного питания ставится высоковольтный конденсатор, желательно керамический с емкостью от 500 до 2200 пФ, по крайней мере эти емкости мной проверенны, лучше брать на 12 кВ, как на фото ниже. Этот вход у нас становиться землей. Землю же и вход под буквой «V» соединяем и это становиться входом для переменки.

Далее идет последовательное соединение умножителей с развязкой для питания каждого как на фото.

Вот наш агрегат целиком.

Естественно при многократном повышении напряжения следует учитывать повышение уровни изоляции во всех местах возможного пробоя. И не привышать ток на входе, так как может не выдержать либо транзистор, либо диодные мосты в умножителях, которые терпят лишь около 40-50 мА. С данной установки можно получить максимум без ущерба компонентам 108 кВ, как суммарное число штатных выходных напряжений умножителей.

Аналоги устройства

Если необходимую модель строчного трансформатора сложно найти, оригинальное изделие можно заменить на аналогичное. Аналог подбирается по соответствующим характеристикам, указанным в документации, которой сопровождается прибор от изготовителя.

Кроме параметров, аналог должен соответствовать по габаритам и особенностям подключения.

Строчный трансформатор – важный узел, без исправного состояния которого работа телевизора невозможна. При подозрении на неисправность необходимо провести тщательную диагностику и ремонт или замену, в зависимости от результатов проверки.

Восстановление

Пробой — это обычно трещина в корпусе, в этом случае ремонт ТДКС будет достаточно прост. Зачищаем крупной наждачной бумагой трещину, очищаем его, обезжириваем и заливаем эпоксидной смолой. Слой делаем достаточно толстый, не менее 2 мм, для исключения повторного пробоя.

Восстановление ТДКС при обрыве и замыкании витков крайне проблематично. Помочь может только перемотка трансформатора. Никогда не выполнял такую операцию, так как она очень трудоемка, но при желании, конечно, все возможно.

При обрыве обмотки накала лучше ее не восстанавливать, а сформировать из другого места. Для этого наматываем пару витков изолированным проводом вокруг сердечника ТДКС

Направление намотки не важно, но если нить накала не засветилась, поменяйте местами провода. После намотки нужно установить напряжения накала при помощи ограничительного резистора.

Если не регулируется ускоряющее напряжение (screen), то в данном случае можно сформировать его. Для этого надо создать постоянное напряжение около 1kV с возможностью его регулировки. Такое напряжение есть на коллекторе строчного транзистора, импульсы на нем могут быть до 1,5 кВ.

Схема проста, напряжение выпрямляется высоковольтным диодом и регулируется потенциометром, который можно взять с платы кинескопа старого отечественного телевизора 2 или 3УСЦТ.

Блок питания

Блок питания (БП) формирует стабилизированные напряжения +115 (В+), +20 (S-VCC), +14, +12, +9 и +5 В (ST-5V) для питания узлов шасси в рабочем и дежурном режимах. Он построен по схеме квазирезонансного об-ратноходового конвертера на микросхеме IC803 типа STR-F6707 фирмы SANKEN. В состав IC803 входят: задающий генератор, схемы запуска, защиты от перегрузки, перенапряжения и перегрева, а также выходной каскад на мощном биполярном транзисторе. Микросхема включается при напряжении на выв. 4 около 8,5 В, а выключается при напряжении 5 В и потребляет ток в рабочем режиме, равный 30 мА, а в дежурном — 200 мкА. Цепь R809 R810 формирует запускающее напряжение, а обм. 1-2 Т802 и выпрямитель на элементах D806, С801 — напряжение питания в рабочем режиме. Выходные напряжения стабилизируются цепью обратной связи IC804 IC801, вход которой (выв. 11C804) подключен к шине В+, а выход — к входу усилителя сигнала ошибки контроллера IC803 (выв. 1). Для контроля предельного тока через силовой ключ сдатчика (R805) снимается падение напряжения и подается на выв. 11C803 (уровень срабатывания защиты около -0,9. -1,2 В). С помощью транзисторных ключей Q805-Q807 и оптопары IC802 МК сигналом с выв. 5 переключает БП в дежурный режим. При этом преобразователь работает на минимальной рабочей частоте.

Схема на элементах R807, С831, Q831, Q832 формирует аварийный сигнал ABNORMAL на МК (выв. 6) в случае неисправностей в выходных цепях шины В+ или в схеме строчной развертки. Вторичные напряжения +5 и +9 В формируются интегральными стабилизаторами IC805 и IC844, причем последний — управляемый. Микросхема IC844 управляется сигналом МК ON/OFF (выв. 5).

Частые поломки и способы ремонта

Трансформаторы строчного типа нередко выходят из строя. Дальнейшая эксплуатация телевизора в данной ситуации невозможна. Замена аппарата связана со сложностями, вызванными их высокой стоимостью. Некоторые модели таких трансформаторов сложно отыскать.

В процессе ремонта требуется замена дефектной схемы. В процессе эксплуатации возможно возникновение следующих неисправностей:

• обрыва контура;
• пробоя герметичного корпуса;
• межвиткового замыкания обмоток;
• обрыва контакта потенциометра.

Первые две из указанных неисправностей идентифицировать достаточно легко по результатам внешнего осмотра. Ремонт выполняется путём замены вышедших из строя элементов, поиск материала для которых не представляет особенных проблем, поскольку его не сложно найти в любом магазине радиотоваров.

С поиском замыкания между витками обмоток несколько сложнее. Такую неисправность можно определить по писку, издаваемому трансформатором при работе. В данной ситуации выполняется диагностика с использованием специального прибора.

Процесс полной диагностики телевизора и устранение неисправностей.

После удаления с платы неисправного транзистора, я решил подать напряжение на плату. Результат порадовал, так как появились все выходные напряжения, в частности питание на строчную развертку составило 111,6 вольт.

Напряжение питания строчной развертки

Чтобы выяснить истинную причину неисправности строчной развертки, для себя я использую какую последовательность действий:

Для защиты строчной развертки, я выпаял перемычку от блока питания к ТДКС, и вместо нее впаял лампу накаливания на 60 ВТ. Данная лампа защитит строчный транзистор в случае неправильной работы строчной развертки.

Для установки защитной лампы, я удалил перемычку, и вместо нее запаял лампу накаливания

После установки лампы, начал проверку конденсатора в коллектороной цепи. Им оказался конденсатор 912j на 1800 вольт. Его номинал должен соответствовать 9 нанофарадам. Подключив данный конденсатор к мультиметру, тот показал 8,8 nF, что в пределах нормы.

Проверка коллекторной емкости

После проверки конденсатора, решил впаять строчный транзистор и включить телевизор. Лампа ярко загорелась, что свидетельствовало о том, что строчная развертка работает неправильно, так как идет очень большое потребление тока. В нормальном состоянии лампа должна немного загореться, или вообще не гореть. Это актуально для телевизоров 14-21 дюйм, для телевизоров большей диагонали, необходимо использовать лампу большей мощности, так как потребление тока в таких телевизорах намного больше.

Свечение лампы накаливания при включении телевизора

Если бы я не установил бы лампу, то строчный транзистор сразу бы сгорел.

Следующей под проверку попала ОС (отклоняющая система). Чтобы легко ее проверить, необходимо отключить родную ОС, и вместо нее подкинуть какую-то оску с разборки.

Если не знаете на доноре где строчные витки, где кадровые, не беда. Берем мультиметр, и измеряем сопротивление на проводах. Где сопротивление меньше (порядка 6 ом), там у нас строчные катушки, где больше там кадровые.

Поискав у себя в закромах, я нашел ОС для проверки.

ОС с донора для подстановки

Предварительно, я отключил разъем оски от родной платы, и вместо нее припаял строчные катушки донорской ОС. Кадровые катушки не подпаивал, так как они нам не нужны пока. После этого, кратковременно включил плату. Лампа немного засветилась, после чего потухла.

Подпаял к плате донорскую ОС

Я услышал высокое напряжение, после чего отключил плату. Дело в том, что нельзя на долго включать плату без ОС, так как на кинескопе не будет магнитного поля, и все лучи будут бить в одну точку. На кинескопе будет показывать всего одна точка по центру экрана. Если в таком положении оставить телевизор работать, то получим прогар кинескопа.

Итак, неисправность нашли, далее, я решил снять старую ОС, и вместо нее подкинуть новую.

Процесс снятия ОС. отвинчиваем эти 2 болта, после чего снимаем сначала магниты, потом и саму ОС

Отодрав старый клей, и отвинтив 2 болта у меня это получилось. Подкинув новую оску, и подключив ее к плате, и убрав лампу накаливания, включил телевизор.

Включенный телевизор без подключенных кадровых катушек. Полоса ели проглядывается, это еще при том, что ускоряющее напряжение накручено на 100%

Телевизор включился, но картинка была настолько бледна, при этом отсутствовал один из цветов. Проверив кинескоп на приборе, тот оказался полностью севшим. Созвонившись с хозяином, тот подтвердил, что телевизор ели показывал, и обговорив все детали, пришли к выводу, что ремонтировать телевизор нет смысла.

Вот такой ремонт. Хоть в результате работоспособного телевизора нет, но неисправность была найдена. Вот такой ремонт. Если будут вопросы, создавайте темы на форуме, буду рад ответить

Всем спасибо за внимание, и до скорых встреч в новых ремонтах

Строчный трансформатор ТДКС и ТВС.Что это за деталь и как их проверить.

На платах старых телевизоров и мониторов,на основе кинескопа-электронно-лучевой трубки,находится трансформатор ТДКС-трансформатор диодно-каскадный строчный.

ТДКС-компонент блока строчной развертки,служит для формирования высокого напряжения для питания второго анода кинескопа,питания накала кинескопа,формирования ускоряющего и фокусирующего напряжения,питания видеоусилителей,формирует импульсы обратного хода строчной развертки для работы схемы гашения,питание тюнера.

На основе этого трансформатора можно собрать источник высокого напряжения буквально из нескольких деталей.

На корпусе есть два потенциометра-focus и screen,с их помощью регулируется ускоряющее и фокусирующее напряжение.Выводы с красной изоляцией-высоковольтные выводы(screen, focus и второй анод кинескопа).

Нумерация выводов против часовой стрелки,выводов в основном 10.Внутри ТДКС находятся высоковольтные диоды умножителя,их я доставал с помощью нагрева на костре и об этом есть статья.

Примерные напряжения на выводах:

-U второго анода-25 и более кВ,все зависит от размера кинескопа,ч/б или цветной кинескоп

-ускоряющее напряжение 300-800В

-напряжение видеоусилителя-200В,тюнера-30В и напряжение нити накала кинескопа 6.3В

В советских телевизорах и мониторах на кинескопе тоже есть строчный трансформатор,но он без умножителя,умножитель находится рядом на плате.Трансформатор этот ТВС-трансформатор высоковольтный строчный.

Трансформатор выполнен с ферритовым П-образным сердечником без зазора,с магнитной проницаемостью примерно 2000НМС1 и 3000НМС1.Такие сердечники изготовляют на основе марганец-цинковых ферритов и имеют малые значения магнитных потерь в сильных магнитных полях на частотах,на которых работает трансформатор строчной развертки-15625Гц и выше,повышенные значения магнитной индукции при высокой t и подмагничивании.

Теперь пора проверить умножитель трансформатора.Проверка не проверит полностью ТДКС,но для схем высоковольтного генератора вполне пойдет.

Нумерация выводов ТДКС идет слева-направо.Надо найти выводы 1-2 или 1-3 и прозвонить.Эти выводы находятся как-бы в стороне от других выводах.Если прозвонка мультиметра показывает по нулям или незначительное сопротивление,то к выводам надо подключить источник переменного напряжения,я взял механизм на основе шагового моторчика от сканера.

Далее надо светодиод,подключить катодом к высоковольтному выводу анода(колпачек),а анод светодиода подключить к выводу 6 или 8 ТДКС.

Теперь подать напряжение на вывод 1-2 и если умножитель с обмоткой рабочий,то светодиод засветит.

В ТДКС может оставаться высокое напряжение,это надо иметь ввиду при демонтаже его из плат.

Разборка, чистка платы и первоначальная диагностика

После снятия задней крышки, первым делом решил почистить плату от пыли.

Состояние платы после снятия задней крышки

Видно, что телевизор собран на стандартном китайском шасси, ремонт которого обычно не очень тяжелый. Дабы немного упростить работы, решил почистить плату от пыли. Для этого, я использовал малярную кисточку и пылесос.

Плата после чистки

Так как после включения слышен писк, то зачатую виновником такого поведения является короткое замыкание в выходных цепях блока питания. В большинстве случаев это сгоревший строчный транзистор.рочный транзистор. Его я и решил проверить на предмет короткого замыкания. Мои подозрения подтвердились, так как строчный транзистор был полностью закорочен.

Проверка строчного транзистора. Транзистор закорочен, мультиметр в режиме прозвонки показывает падение напряжения 0,003 в

Далее, я выпал транзистор, и начал искать возможную причину выхода его из строя.

Что бы исключить замыкание на стороне платы, повторно прозвонил транзистор в выпаянном состоянии

Замена

Подобрать для нужного ТДКС аналоги трудно, но возможно. Просто необходимо сравнить характеристики имеющихся трансформаторов с нужным, по выходным и входным напряжениям, а так же по совпадению выводов. Например, для ТДКС 32 02 аналог — РЕТ-19-03. Однако хотя они идентичны по напряжению, у РЕТ-19-03 отсутствует отдельный вывод заземления, но проблем это не создаст, так как он просто соединен внутри корпуса на другой вывод. Прилагаю для некоторых тдкс аналоги

Иногда не получается найти полный аналог ТДКС, но есть схожий по напряжениям с различием в выводах. В этом случае нужно после установки трансформатора в шасси телевизора, разрезать не совпадающие дорожки и соединить в нужной последовательности кусочками изолированного провода. Будьте внимательны при проведении данной операции.

Прогрессивная и чересстрочная развёртки

Прогрессивная развёртка представляет собой принцип вывода изображения на дисплей и является альтернативой чересстрочной. При прогрессивной развёртке каждый кадр видео является полноценной, а не сжатой картинкой — изображение состоит из того количество горизонтальных полос, которое указано в параметре высоты разрешения. Например, если пользователь просматривает фильм в качестве 1080p (“p” — «progressive”), то реальная высота кадра равна 1080 пикселям.

Использование чересстрочной развёртки подразумевает, что каждый первый кадр видеоряда будет состоять только из четных линий, а каждый второй — из нечетных.

Таким образом, при просмотре контента в чересстрочном режиме с качеством 1080i (“i” — “interlace”) высота изображения будет составлять не 1080 пикселей, а всего 540.

Благодаря данному принципу создания видеоряда можно почти вдвое уменьшить размер занимаемого файлом дискового пространства.

Узлы строчной и кадровой развертки

Строчная развертка построена по обычной двухкаскадной схеме (транзисторы Q401, Q402) с последовательным питанием выходного каскада. Транзистор Q401 питается напряжением 14 В, a Q402 — напряжением +115 В (В+) от блока питания. Выходной транзистор имеет внутренний демпферный диод. Строчный трансформатор Т402 формирует напряжения питания кинескопа, кадровой развертки (24 В) и выходных видеоусилителей (180 В). Все вторичные цепи Т402 защищены от перегрузки разрывными резисторами FR301, FR401 и FR501.

На конденсаторе С418 формируется напряжение, обратно пропорциональное току лучей кинескопа. Сигнал ABL (ОТЛ) с выхода формирователя поступает на выв. 21IC501 для управления схемами регулировки яркости и ограничения тока лучей.

Выходной каскад кадровой развертки реализован на микросхеме IC301 типа LA7833 фирмы SANYO. Пилообразные импульсы кадровой развертки поступают на вход микросхемы (выв. 4) с выв. 24 IC501. К выходу микросхемы (выв. 2) подключены кадровые катушки ОС V-DY. Для контроля и стабилизации размера по вертикали с выхода усилителя снимается сигнал обратной связи V-NFB и подается на выв. 23 IC501.

Как уже отмечалось, микросхема IC301 питается напряжением 24 В (выв. 6) от схемы строчной развертки.

Для синхронизации схемы OSD импульсы ОХ строчной (выв. 10 Т402) и кадровой (выв. 7 IC301) разверток через инверторы Q01, Q02 подаются на МК (выв. 1 и 2).

Способы проверки

Для проверки аппарата применяется осциллограф. Прибор подсоединяют к выходу вторичного контура через сопротивление на 10 Ом. Необходимость замены или ремонта устройства возникает при выявлении следующих отклонений:

• появления замыкания между витками, с выдачей проверочным прибором «прямоугольника» при больших помехах. Если указанная проверка не показала неисправности, величина отклонения может составить несколько долей вольта;
• при отсутствии напряжения на выходе требуется полная замена выходной катушки по причине обрыва провода;
• после снятия сопротивления в 10 Ом создаётся нагрузка до 1 кОм на вторичной катушке и замеряются параметры напряжения на выходе. Если всё в порядке, она соответствует входным характеристикам. При наличии отклонения требуется ремонт или полная замена.

Другие неисправности происходят с меньшей вероятностью, и их не сложно определить самостоятельно человеку, обладающему начальным уровнем знаний в области электротехники.

При подозрении на пробой транзистора, данный элемент извлекается и проверяется работа устройства без него. В случае значительного превышения заданных характеристик, элемент необходимо заменить на идентичный.

Перемотка катушки – достаточно трудоёмкая операция. Поэтому контур проще заменить, чем восстанавливать.

Также в ходе осмотра о неисправностях могут свидетельствовать следы гари на деталях, видимые обрывы контактов. Неисправные элементы следует заменить, не помешает дополнительно пропаять контакты.

Поломка

Строчные устройства могут выходить из строя. Работа телевизора, монитора в этом случае будет невозможна. Существует много разновидностей моделей строчных агрегатов. Замена вызвает трудности. Стоимость аналоговых приборов высока. Некоторые телевизоры, мониторы требуют больших затрат при ремонте. Необходимые детали в некоторых случаях тяжело найти.

Чтобы приобрести только ту часть схемы, которая вышла из строя, произвести ее быструю замену, нужно проверить строчный трансформатор. Телевизору проще будет выполнить адекватный ремонт. В первую очередь проверьте, нет ли следующих неисправностей:

1. Обрыв контура.
2. Пробой герметичного корпуса.
3. Замыкание между витков.
4. Обрыв потенциометра.

Первые две поломки выявить достаточно просто. Это определяется визуально. Для выполнения замены неисправных элементов материал приобретается практически в любом магазине радиотехники.

Сложнее определить замыкание в контурах обмоток. Трансформатором в этом случае производится звук, напоминающий писк. Но не всегда требуется ремонт при появлении такого сигнала. ТДКС иногда пищит из-за высокого напряжения на вторичном контуре. Проверяете, что вызывает звук, при помощи специального прибора. Если оборудования нет, нужно искать другие варианты.

• Межвитковое замыкание демонстрирует на R=10 Ом «прямоугольник» с большими помехами. Здесь остается почти все напряжение. Если неисправности в этой области нет, отклонение будет определяться долями вольта.
• Если нет вторичного напряжения, требуется замена контура. Произошел обрыв.
• Когда убирают R=10 Ом и создают нагрузку 0,2-1 кОм на вторичном контуре, оценивается нагрузка на выходе. Она должна повторять входящие показатели. Если есть отклонение, ТДКС подлежит ремонту или полной замене.

Существуют и другие поломки. Выявить их можно самостоятельно.

Пошаговая инструкция изготовления каркаса для трансформатора своими руками

Силовые трансформаторы и трансформаторные подстанции (ТП) в подавляющем числе Товариществ собственников недвижимости ТСН (Садоводческих Некоммерческих Товариществ СНТ; огороднических и дачных поселках) установлены десятилетия назад и зачастую не рассчитаны на увеличение количества потребителей и возросшие потребности пользователей электроэнергии.

Для выхода из сложившейся ситуации, как правило, участники ТСН (ранее СНТ) на общем собрании принимают решение о реконструкции трансформаторной подстанции или замене старого трансформатора на новый трансформатор большей мощности для обеспечения электроэнергией всех членов Садового Товарищества в нужном объеме.

Как выбрать трансформатор для ТСН (СНТ), какая нужна мощность?

На этот вопрос ответит Олег Носков, советник генерального директора ОАО «МОЭСК». (Ответы предоставлены сайтом vm.ru).

Другие поломки

Существует множество причин, почему не работает ТДКС. Опытные радиолюбители помогут изучить распространенные неисправности.

Если в приборе пробит транзистор, необходимо его достать и замерять коллекторное напряжение без него. При определении слишком высокого показателя, его регулируют до требуемого значения. При невозможности совершения подобной процедуры, нужно поменять в блоке питания стабилитрон. Обязательно нужно установить новый конденсатор.

Рекомендуется проверить пайку на всех разъемах. При необходимости ее усиливают. Если такая проблема определялась на конденсаторах, их выпаивают. Осмотр может выявить почернение. Потребуется приобрести новую деталь. Если прямоугольные конденсаторы раздуты, их также следует заменить. Если видно остатки канифоли, их следует убрать при помощи спирта и щетки.

При постоянном пробивании транзистора в строчной разверстке, следует определить тип неисправности. Пробой может быть тепловым или электрическим. Именно неисправный трансформатор приводит к появлению подобной проблемы.

Интересное видео: Высокое напряжение на ТДКС

Рассмотрев особенности строчных трансформаторов, а также их возможные неисправности, можно самостоятельно произвести ремонтные работы. В этом случае приобретать новую, дорогую технику не потребуется. В некоторых случаях отремонтировать монитор без подобных действий не получится. Далеко не для каждого кинескопа сегодня в продаже представлены приборы ТДКС. Поэтому замена неисправных его частей порой является единственным приемлемым выходом.

Что такое строчный трансформатор и особенности конструкции

Строчным трансформатором называют устройство, применявшееся в телевизорах цветного и чёрно-белого изображения устаревших моделей. Этот аппарат обеспечивал преобразование напряжения, подаваемого на умножитель. В дальнейшем стали использовать диодно-каскадное устройство строчной развёртки.

Данный элемент выдаёт на выходе напряжение в пределах от 25 до 30 кВт, с формированием электрического потока.

Напряжение подаётся на первичную обмотку, с выдачей после преобразования на выходную катушку с заданными параметрами. Аппарат помещается в корпус, выполненный из несгораемого пластика. Корпус оборудован двумя потенциометрами, позволяющими регулировать характеристики ускоряющего и фокусирующего напряжения.

Для изготовления магнитопровода применяются П-образные пластины из феррита, обеспечивающие выполнение заданных задач благодаря свойствам данного материала.

От обычного трансформатора строчный отличается конструктивными особенностями, позволяющими обеспечить на выходе высокое напряжение и приспособленностью к установке в качестве детали телевизора.
