Зачем 4 контакта на аккумуляторе телефона

Смартфоны оснащены аккумуляторами с четырьмя контактами, и это не случайно. Каждый контакт выполняет свою функцию, обеспечивая работу устройства, зарядку и безопасность. В статье рассмотрим, зачем нужны эти контакты, как они влияют на производительность аккумулятора и почему их наличие критично для надежности и долговечности телефона.

Причины наличия 3 или 4 контактов на батареях мобильных устройств

Внутри каждого телефона и смартфона находятся аккумуляторы, на одном конце которых расположены контакты.

Именно благодаря этим контактам осуществляется процесс зарядки. В этом разделе мы проанализируем следующие характеристики аккумуляторов:

• особенности различных типов аккумуляторов;
• различия в потреблении электроэнергии между трехконтактными и четырехконтактными батареями;
• функции и назначение каждого типа батарей;
• эффективность работы устройств в зависимости от типа установленного аккумулятора.

Эксперты в области мобильных технологий отмечают, что наличие четырех контактов на аккумуляторе телефона связано с несколькими важными аспектами. Во-первых, это обеспечивает более надежное соединение между аккумулятором и устройством, что способствует стабильной подаче энергии. Во-вторых, дополнительные контакты могут использоваться для передачи информации о состоянии батареи, таких как уровень заряда и температура, что позволяет устройству оптимизировать работу и продлить срок службы аккумулятора. Кроме того, наличие нескольких контактов может улучшить безопасность, предотвращая перегрев и короткое замыкание. Таким образом, четырехконтактные аккумуляторы обеспечивают не только эффективность, но и безопасность использования мобильных устройств.

https://youtube.com/watch?v=FcYoi9UDFNs

Блок питания телефона с тремя контактами

Все мобильные устройства оборудованы точным количеством разъемов. Это зависит от схемы питания. Два крайних контакта обозначаются как «минус» и «плюс» (что свидетельствует о выходе питания как отрицательный и положительный).

Соединение посередине существует для передачи рабочей информации — такой как: температуру нагрева батареи, ее состояние заряда и другую информацию о внутренних процессах работы.

В аккумулятор «зашит» датчик, несущий ответственность за его нагрев. Также есть контроллер. Во время зарядки сам датчик контролирует температуру и передает данные на экран мобильного устройства о степени заряда в процентах.

Если телефон перезарядился или разрядился, то отключает его. Данная схема продлевает срок службы аккумулятора и экономит ваши финансы. Особенно это актуально для гаджетов со встроенной батареей. В брендовых смартфонах средний выход хранит данные о функциональных характеристиках: информацию о производителе, серию и номер, данные о телефоне и много другое.

Внимание! Согласно характеристикам, описанным выше, третьим контактом снабжаются литий-ионные батареи для смартфонов и телефонов.

Контакт	Назначение	Дополнительная информация
+ (Плюс)	Положительный полюс питания	Подача основного напряжения для работы телефона.
– (Минус)	Отрицательный полюс питания (земля)	Завершение электрической цепи.
BSI (Battery Status Indicator)	Индикатор состояния батареи	Передача информации о температуре, уровне заряда и типе аккумулятора контроллеру питания телефона.
ID (Identification)	Идентификация аккумулятора	Позволяет телефону определить, оригинальный ли аккумулятор, его емкость и другие параметры для оптимизации зарядки и работы.

Интересные факты

Вот несколько интересных фактов о четырех контактах на аккумуляторе телефона:

1. Разделение функций: Четыре контакта на аккумуляторе обычно включают два для подачи питания (положительный и отрицательный) и два дополнительных для передачи данных. Эти дополнительные контакты могут использоваться для мониторинга состояния аккумулятора, таких как уровень заряда, температура и здоровье батареи, что позволяет устройству оптимизировать работу и продлить срок службы аккумулятора.

2. Улучшенная безопасность: Наличие дополнительных контактов может также способствовать повышению безопасности. Например, они могут использоваться для реализации функций защиты от перегрева или короткого замыкания, что делает аккумулятор более надежным и безопасным в использовании.

3. Совместимость и стандартизация: Четыре контакта позволяют производителям создавать аккумуляторы, которые могут быть совместимы с различными устройствами. Это упрощает процесс замены и ремонта, так как аккумуляторы могут быть стандартизированы для использования в разных моделях телефонов, что снижает затраты на производство и улучшает доступность запчастей.

https://youtube.com/watch?v=awhL99PXcek

Блок питания телефона с четырьмя контактами

Как мы уже отметили, третий разъем отвечает за передачу дополнительной информации в устройстве. Четвертый контакт в аналогичных мобильных устройствах, скорее всего, предназначен для разгрузки третьего.

Важно! На данный момент нет четкого понимания различий в функциях между третьим и четвертым разъемами. Этот аспект не раскрывается ни одним производителем аккумуляторов.

Четвертый разъем может выполнять защитную функцию, если используется неоригинальная батарея. В этом случае соединение необходимых контактов не произойдет, так как на «родном» устройстве в этом месте может быть закодирована информация другого типа.

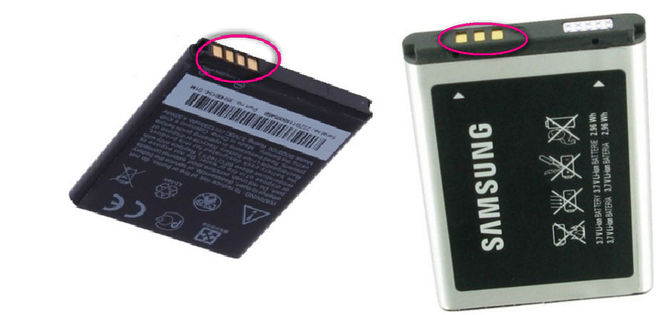

Рассмотрим, к примеру, устройство компании «Samsung», для которого бывает сложно найти аккумулятор того же бренда. Вы ищете аналог, который подойдет. Вероятно, в нем будет аналогичная схема расположения контактов, как у лицензионной батареи.

Согласно имеющимся данным, третий и четвертый контакты в аккумуляторе телефона играют важную роль. Они защищают устройства от перегрева и переохлаждения.

Эти контакты передают информацию внутреннему процессору, что способствует увеличению срока службы батареи. Это особенно актуально для пользователей в наше время, когда никто не выходит из дома без своего смартфона.

Понимание работы аккумуляторного устройства и его разъемов позволяет эффективно использовать телефон. Это также может быть полезно, если потребуется разобраться с зарядными устройствами других приборов.

Если у вас остались вопросы или есть дополнения по теме контактов в аккумуляторах телефонов, пожалуйста, напишите нам ниже. Ваши комментарии помогут сделать статью более конкретной, информативной и полезной.

Иван 18.03.2020 в 06:59

У меня сломался аккумулятор от телефона Samsung Galaxy J1. Я установил 3-хконтактную батарею, немного доработав. Все работает отлично. Не понимаю, зачем нужен 4-й контакт. Я его просто отключил.

Илья 03.04.2020 в 13:37

Не знаю, как подключить третий и четвертый контакт на аккумуляторе телефона micromax q351. Родная батарея трехконтактная, а та, что я нашел, — четырехконтактная.

Зачем нужен четвертый контакт на аккумуляторе мобильного телефона?

Почему на некоторых аккумуляторах три контакта, а на некоторых четыре?

Зачем нужен четвертый контакт?

Насколько мне удалось прояснить этот вопрос у знакомого специалиста, третий контакт служит для передачи информации об уровне заряда батареи, а четвертый — о температуре. Для чего девайсу нужно знать температуру батареи — осталось “за кадром”.

Скорее всего это не контакт а индикатор вынесенный к контактам.На правом аккумуляторе он в виде белой полоски справа.Это индикатор влаги.Изначально он белый а при попадании на него влаги становится красным,это показывает,что телефон тонул либо хорошо намок.

https://youtube.com/watch?v=yHzPwwD_5nw

Эксперты объяснили, зачем 3 контакта на аккумуляторе телефона

Производители, руководствуясь коммерческими интересами, не раскрывают причины, почему на аккумуляторе телефона предусмотрены три контакта, когда для его работы достаточно всего двух — «плюсового» и «минусового». В официальных документах (Data Sheet), как показывает наш опыт и информация в интернете, подобные сведения отсутствуют.

В современных смартфонах и другой портативной электронике (например, в ноутбуках, смарт-часах и планшетах) можно встретить аккумуляторы с двумя, тремя и даже четырьмя контактами.

Тем не менее, в сети можно найти множество странных теорий, например, «третий контакт предназначен для передачи данных» или «для связи устройства с аккумулятором». В целом, это утверждение имеет под собой определённые основания. Мы обратились за разъяснениями к специалистам в этой области, связавшись с Battery University и проконсультировавшись с российскими экспертами.

Почему у аккумулятора 3 контакта вместо 2?

Разработчики гаджетов с питанием от батареи по-разному эксплуатируют третий контакт. Именно по этой причине не существует единственного объяснения — нет унифицированного стандарта или требования для сертификации, например. Какие тогда варианты существуют, спросите вы?

По этой причине не существует единственного правильного объяснения наличию третьего контакта — стандарта никто не изобретал, требований для сертификации, например, тоже не существует. Каждый волен делать то, что ему удобнее.

Но есть основные (общепринятые) варианты применения третьему контакту. Чтобы узнать, какой именно на вашем телефоне, нужно разобрать аккумулятор и посмотреть схему контроллера.

1. Передача данных (1-Wire протокол)

Чаще всего применяется именно этот протокол, который обеспечивает связь с низкой скоростью передачи данных в диапазоне от 15,4 Кбит/с до 125 Кбит/с.

2. Датчик температуры

Почти во всех телефонах на третьем контакте вы обнаружите термистор для замера температуры — он обеспечивает простую и безопасную конфигурацию системы питания.

3. Контроллер заряда

Его функция заключается в том, чтобы отключить аккумулятор для обеспечения безопасности, если он был перезаряжен или слишком сильно разряжен.

4. Регулировка подсветки дисплея

В некоторых устройствах (например, в старых фотоаппаратах Sony) по третьему «пину» батареи производился контроль яркости экрана (чем ниже процент заряда, тем меньше подсвечивается дисплей).

5. Сервисный режим при запуске

Запуск сервисного режима при загрузке портативной консоли Sony PlayStation Portable зависел от уровня заряда, что является довольно необычным подходом.

6. AES-шифрование и обмен ключами

Криптографические алгоритмы также иногда отдаются на откуп третьему контакту аккумулятора.

Теперь вы знаете основные причины, почему на аккумуляторе телефона может быть 3 контакта. И хотя они отличаются между собой и иногда даже совершенно неожиданные (как та же регулировка яркости экрана на «зеркалках» Sony), в большинстве случаев встречаются именно термисторы (контроль температуры).

Для производителя важнее всего безопасность. Ведь перегрев элемента питания смартфона может привести к взрыву и самовоспламенению.

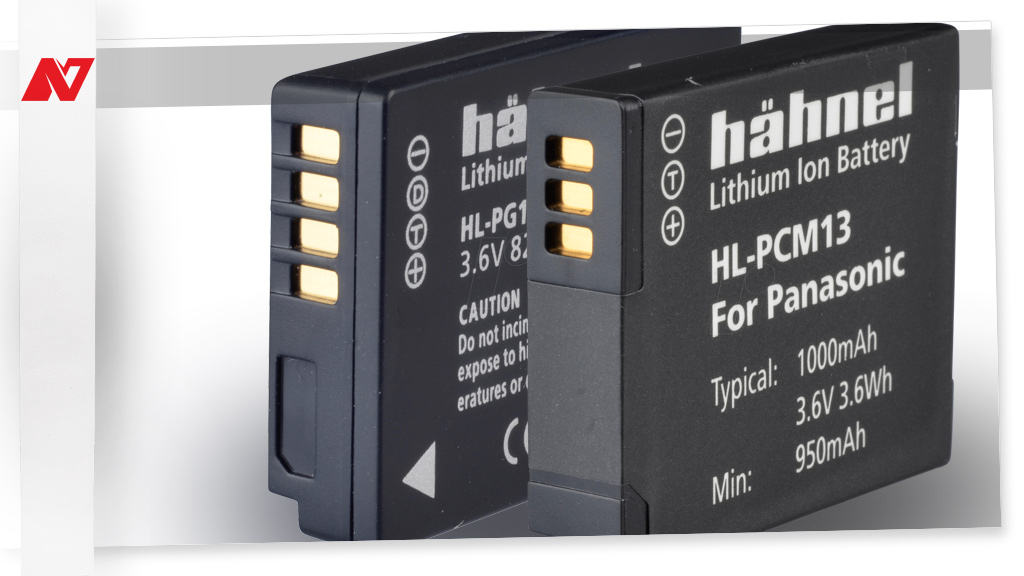

А что если у телефона 4 контакта на аккумуляторе вместо 3?

Четырёхконтактные аккумуляторы встречаются практически в каждом ноутбуке, а также иногда в планшетах и современных смартфонах.

Мы только что обсудили, для чего устройству может понадобиться третий контакт с протоколом 1-Wire, который способен выполнять множество функций. Но как же используют четвёртый контакт производители?

1. Передача данных для 3 и 4 контактов (I2C протокол)

В новых поколениях смартфонов и портативной электроники производители стремятся достичь максимальной безопасности, завязав на третий контакт как можно больше данных, помогающих определить угрозу перегрева или выхода из строя ячейки батареи.

2. Контроллер и датчик температуры

В простых конфигурациях аккумуляторов на каждый контакт установлен модуль 1-Wire, который включает термистор и контроллер зарядки.

3. Фирменные и запатентованные решения

Могут быть и различные дополнения, как у гаджетов Sony. Но производители не распространяются о своих решениях, когда речь заходит о технологиях, которые легко скопировать.

Если у вас аккумулятор трёхконтактный, а в устройстве четыре контакта для батареи, то это не может быть причиной разрядки или неполадок. Скорее всего, во время разработки конкретной модели гаджета производитель в целях экономии унифицировал единый общий тип аккумулятора для нескольких моделей (так часто делают в Huawei, например, и Xiaomi).

Может ли не работать 3-контактный аккумулятор в 4-контактном телефоне?

Как уже упоминалось ранее, в различных моделях смартфонов одного и того же бренда может использоваться одинаковый трёхконтактный литиевый аккумулятор. Однако при разработке устройства инженеры предусмотрели контактные группы для четырёх «пинов».

Это вовсе не означает, что аккумулятор теперь функционирует с пониженной эффективностью. Перед тем как начать работу, контроллер батареи настраивается на использование лишь трёх контактов из четырёх по протоколу 1-Wire и обычно активирует термистор для обеспечения безопасности.

Если вы самостоятельно установили трёхконтактный аккумулятор в телефон с четырьмя контактами или наоборот, контроллер может работать не в оптимальном режиме. Например, некоторые элементы безопасности могут быть отключены. Важно помнить о стандартных характеристиках и предназначении трёх контактов на аккумуляторе вашего телефона в таких ситуациях.

В итоге — зачем нужны три контакта?

Наличие трёх контактов у большинства телефонов обусловлено тремя блоками зарядного устройства:

• Первый блок — это то, что мы называем зарядкой и подключаем к электросети или к автомобильной. На самом деле это всего лишь трансформатор с выпрямителем или преобразователь, дающий для телефона от 5 до 12 В постоянного тока (зависит от модели телефона).

• Второй блок — он встроен в сам телефон и отвечает за правильный заряд (контроль температуры батареи, её напряжения и тока заряда).

• Третий блок — встроен в корпус батареи и сообщает телефону тип батареи, её температуру и напряжение. Именно эти три блока образуют зарядное устройство телефона.

Если у вас возникли вопросы, то отправьте сообщение ВКонтакте @NeovoltRu, чтобы получить помощь. Подпишитесь в группе на новости из мира гаджетов, узнайте об улучшении их автономности и прогрессе в научных исследованиях аккумуляторов. Подключайтесь к нам в Facebook и Twitter.

Зачем на аккумуляторе телефона три контакта: Зачем 3 контакта на аккумуляторе телефона? | by NEOVOLT.RU | Надёжные аккумуляторы

Зачем 3 контакта на аккумуляторе телефона? | by NEOVOLT.RU | Надёжные аккумуляторы

Neovolt.ru➡Блог➡База знаний

Почему у аккумулятора 3 контакта вместо 2? Какие ещё варианты существуют?

Производители не афишируют объяснениями, зачем им 3 контакта на аккумуляторе телефона, когда для его функционирования достаточно всего двух — «плюса» и «минуса». То есть в официальной документации, как на нашем опыте, так и в интернете в целом, такой информации не предоставляется.

В смартфонах и другой портативной электронике (в ноутбуках, смарт-часах, планшетах) встречаются двухконтактные, трёхконтактные и даже четырёхконтактные батареи.

Однако вы можете «нагуглить» немало странных утверждений, вроде «третий контакт нужен для извлечения информации» или «связи телефона с элементом питания». В целом это не так уж и далеко от истины. Мы обратились к эспертам в данной области, связавшись с Battery University и посоветовались с российскими специалистами.

Разработчики гаджетов с питанием от батареи по-разному эксплуатируют третий контакт. Именно по этой причине не существует единственного объяснения — нет унифицированного стандарта или требования для сертификации, например.

Шесть вариантов использования трё

1. Передача данных (протокол 1-Wire). В большинстве случаев, упомянутых ниже, именно этот протокол служит основным средством связи.

Теперь вы понимаете, почему на аккумуляторе телефона может быть три контакта. Хотя причины их наличия могут варьироваться и иногда быть довольно неожиданными (например, регулировка яркости экрана на зеркальных камерах Sony), чаще всего встречаются термисторы, отвечающие за контроль температуры. Это критически важный элемент для обеспечения безопасности. Перегрев аккумулятора смартфона может привести к взрыву или самовоспламенению.

Четырёхконтактные аккумуляторы можно встретить практически в каждом ноутбуке, а также иногда в планшетах или новых моделях смартфонов. Мы только что выяснили, для чего устройству может понадобиться третий контакт с протоколом 1-Wire, который способен выполнять множество различных функций.

Что делают производители с четвёртой клеммой?

1. Передача данных для 3 и 4 контактов (I2C протокол В новых поколениях смартфонов и портативной электроники производители стремятся достичь максимальной безопасности, завязав на третий контакт как можно больше данных.

Если у вас аккумулятор трёхконтактный, а в устройстве четыре контакта для батареи, то это не может быть причиной разрядки или неполадок. Скорее всего, при разработке конкретной модели гаджета был унифицирован тип аккумулятора.

Так случается в смартфонах, где для общей линейки применён одинаковый литиевый элемент питания, а контактная группа на этапе проектирования была рассчитана по-разному. Но если вы сами установили в четырёхконтактный телефон трёхконтактный аккумулятор или наоборот, то могут не работать его элементы безопасности. Всегда помните в таких ситуациях, для чего на аккумуляторе телефона 3 контакта.

Узнайте, что такое глубокий разряд телефона

Теги: Научно-популярное | База знаний | Li-Ion | Li-Poly | Смартфоны | Телефоны | Планшеты | Ноутбуки | Смарт-часы

Зачем третий контакт на аккумуляторе телефона

Все аккумуляторные батареи, применяемые в мобильных устройствах, оснащены контактами по краям. Эти контакты предназначены для процесса зарядки. В данной статье мы рассмотрим, за что отвечает каждый из этих контактов, а также разберем различия между трехконтактными и четырехконтактными батареями. Мы обсудим их функции и то, как они способствуют более эффективной работе устройств.

Зачем 3 контакта на аккумуляторе телефона

В зависимости от схемы питания, создается определённое количество разъемов. Два, три или четыре. Которые слева и справа обозначают + и -, что определяет положительный, отрицательный вывод питания. Третий, средний контакт, присутствует на батарее в качестве источника передачи служебной информации, куда входит: состояние заряда, температура и другие полезные данные.

За температуру отвечает датчик, встроенный в аккумулятор. За контроль заряда контроллер. Датчик контролирует температуру во время процесса заряда. Он передаёт информацию о заряде в процентах, отключает в случае перезаряда или переразряда. Процесс позволяет продлить срок эксплуатации, что допускает не тратить деньги на новую АКБ. Актуальный вопрос для владельцев, у которых несьёмный аккумулятор.

В «навороченных» смартфонах третий контакт передаёт информацию о технических характеристиках: серийный номер, информацию о телефоне, о производителе и прочее.

Важно! Именно li-ion аккумуляторы для мобильных устройств оснащаются третьим разъемом, по причинам, описанным выше.

Зачем 4 контакта на аккумуляторе телефона

Если на трехконтактных аккумуляторах средний вывод предназначен для контроля температуры, предотвращения перезаряда и передачи служебной информации, то четвертый контакт, возможно, выполняет часть функций третьего, как это бывает на аналогичных устройствах.

Важно отметить, что нельзя с уверенностью сказать, за что именно отвечает третий и четвертый разъемы. Производители зарядных устройств не раскрывают эту информацию.

В мобильных устройствах четвертый контакт может выполнять защитную функцию, когда аккумулятор подключен к несовместимому устройству. В этом случае зарядка не начнется, так как информация, передаваемая через этот контакт, не будет соответствовать той, что используется в оригинальном устройстве. Например, если у вас телефон Samsung, и вы не можете найти батарею той же марки, стоит искать аналог, который будет совместим. Возможно, у него будет аналогичная схема расположения элементов питания, как у оригинальной батареи.

Изучив статью, становится очевидным, что третий и четвертый контакты на аккумуляторе мобильного устройства играют ключевую роль. Они помогают защитить от перезаряда и переразряда, сбрасывают информацию на процессор и продлевают срок службы телефона, что особенно важно в повседневной жизни, когда без смартфона становится некомфортно. Работоспособность устройства полностью зависит от заряда, поэтому важно понимать, для чего предназначены все разъемы на аккумуляторе. Это знание пригодится, если потребуется разобраться с зарядкой другого устройства.

Процесс зарядки аккумулятора мобильного телефона:

1. Подключите аккумулятор к источнику питания и установите выходное напряжение так, чтобы ток составлял 20-30 мА. По мере зарядки ток будет постепенно снижаться. Наша задача — периодически поддерживать этот зарядный ток, увеличивая выходное напряжение источника питания до тех пор, пока оно не достигнет 2,8 В (момент времени t1).

2. Затем увеличиваем зарядный ток до 50 мА и поддерживаем его до тех пор, пока выходное напряжение не достигнет 3,2 В (момент времени t2).

3. Далее продолжаем увеличивать зарядный ток до уровня, соответствующего емкости аккумулятора (например, если емкость 900 мАч, то устанавливаем 0,9 А) и поддерживаем его до тех пор, пока выходное напряжение не достигнет 4,2 В (момент времени t3).

4. После этого прекращаем увеличивать выходное напряжение и начинаем контролировать зарядный ток, который должен постепенно снижаться.

Зачем нужно три контакта на аккумуляторной батарее телефона?

В большинстве нормальных (имеется в виду не «левых») аккумуляторов для смартфонов третий контакт является информационным. Он служит для передачи данных телефону о состоянии батареи. Этот информационный контакт находится посередине между плюсом и минусом. На качественной продукции, как правило, имеется маркировка «+» и «-». Поэтому его иногда ошибочно называют промежуточным выводом.

Маркировка контактов аккумулятора телефона

Но в литиевых аккумуляторах смартфонов только одна банка и промежуточных выводов там нет. В общем случае через средний разъём телефон получает информацию о серийном номере аккумулятора, его номинальной ёмкости, напряжении в настоящий момент, температуре. В зависимости от телефонного аппарата и аккумуляторной батареи может передаваться и другая служебная информация.

Каким образом происходит извлечение информации? Информации по этому поводу крайне мало. Наиболее разумное объяснение этому следующее. Третий контакт – это терморезистор, имеющий определённое сопротивление. По величине сопротивления этого резистора телефон определяет производителя и прочую информацию о батарее. Для этого в прошивку телефона внесены значения используемых резисторов.

Естественно, что всё это работает, если поддерживается на уровне смартфона и аккумулятора. Поэтому говорить такой обмен информацией становится невозможным в случае поддельного аккумулятора или, наоборот, телефона. И ещё одна деталь. На форумах часто можно встретить рекомендации по заклеиванию третьего контакта батареи, в случае проблем с зарядкой. Вряд ли это можно назвать хорошей идеей. Ведь перегрев литиевой батареи может привести к очень неприятным последствиям. Вернуться к содержанию

Зачем нужно четыре контакта на аккумуляторе телефона?

В настоящее время на рынке можно встретить аккумуляторы с четырьмя контактами.

Четыре контакта на аккумуляторе мобильного устройства

Информация о таких аккумуляторах довольно ограничена. Однако, вероятнее всего, один из дополнительных контактов отвечает за передачу данных о уровне заряда, а другой служит терморезистором.

Почему в аккумуляторах цифровой техники используется три контакта, если для зарядки достаточно двух?

Третий контакт предназначен для передачи данных по протоколу 1-Wire (в аккумуляторах с четырьмя и более контактами, например, в ноутбуках, применяется протокол i2c). Внутри аккумулятора установлен датчик температуры и контроллер, который следит за уровнем заряда, информируя о процентном соотношении и отключая аккумулятор в случае переразряда или перезаряда. Существуют и более простые модели, где третий контакт подключен к термистору и используется исключительно для измерения температуры. Кроме того, аккумуляторы могут выполнять и более сложные функции. Например, в фотоаппаратах Sony аккумулятор управлял подсветкой дисплея, в PSP – сервисным режимом запуска консоли, а в последних версиях даже реализовано AES-шифрование и обмен ключами. Всё это происходит через третий контакт.

Что происходит с аккумулятором, когда он полностью заряжается и продолжает оставаться подключенным к сети? Есть ли у зарядного устройства защитный режим после завершения зарядки?

Зарядка литиевого аккумулятора осуществляется по схеме CC-CV (постоянный ток – постоянное напряжение). На начальном этапе зарядки устройство контролирует, чтобы ток не превышал допустимые значения (обычно около 1C, что соответствует емкости аккумулятора в мАч). Как только напряжение достигает максимального уровня (4.2 В для стандартных аккумуляторов, иногда 4.35 В для аккумуляторов повышенной емкости, 3.6 В для высокотоковых LiFePO4), зарядное устройство ограничивает ток, чтобы напряжение не превышало установленный предел. Таким образом, зарядка контролирует процесс, предотвращая возможность перезаряда. Это можно сравнить с наполнением ведра: сначала вода льется быстро, насколько позволяет шланг, затем поток уменьшается, чтобы избежать переполнения, а в конце добавляется вода по капле, чтобы аккуратно довести ведро до полного состояния, не проливая.

Для чего нужен третий контакт на аккумуляторе

Некоторые пользователи присылают нам вопрос о том, зачем три контакта на аккумуляторе телефона. На этот счёт существуют разные мнения, появлению которых способствует недостаток документации на этот счёт. Путаницу вносит и большое число производителей телефонов и аккумуляторов, которые зачастую меняют назначение контактов по своему усмотрению. Кроме того, существует огромное число контрафактных китайских аккумуляторов и телефонов. В большинстве из них третий контакт, если он присутствует, может, вообще, не нести никакой функциональной нагрузки.

Зачем на аккумуляторе 4 контакта – Защита имущества

Я хочу запустить смартфон без аккумулятора. На аккумуляторе четыре контакта: по краям находятся положительный и отрицательный, а в центре – что-то непонятное. Я пробовал заклеить два средних контакта скотчем, но в результате смартфон не включается, только загорается светодиод при нажатии кнопки питания (это индикатор зарядки и других уведомлений). Мой смартфон можно найти по адресу www.htc-salsa.ru/.

Как мне поступить в этой ситуации? Я хочу подключить устройство через это.

Моя идея заключается в том, чтобы использовать смартфон как бортовой компьютер на базе ELM327 Bluetooth.

Комментарии 20

У меня, возможно, глупый вопрос. Что показывает вольтметр? Какие контакты там?

Вы не поверите, но я тоже об этом думал… Однако у меня нет вольтметра под рукой. Просто надеялся, что устройство аналогичное и кто-то сможет подсказать. Попробую сегодня найти тестер где-нибудь…

Спроси у ребят на 4PDA. Там точно кто-то сможет помочь.

Я спросил, но пока никто не ответил…

На Samsung контакты расположены справа налево: +, -, -, не знаю.

На Samsung тоже справа налево: +, -, -, неясно.

В общем, получается так ( — — — +) три минуса по сути. С основным минусом (отмеченным на батарее) показывает 3В. Со следующим минусом 2В (если заклеить его скотчем, телефон включается, но показывает неправильный уровень заряда). С третьим минусом показывает 1В (вероятно, это температура аккумулятора, без него устройство не запускается). Я решил соединить первый минус (основной) и третий (так как без второго всё равно работал), но это не сработало, телефон не включился. Он заработал только тогда, когда я основной минус батареи подключил ко всем трем минусам в телефоне. И даже уровень заряда показал правильно (хотя средние контакты на аккумуляторе заклеены). Возможно, это просто совпадение, и он всегда будет показывать такой низкий заряд… Осталось разобрать смартфон, так как он имеет ужасную конструкцию, аккумулятор вставляется как SIM-карта снизу, и контакты даже не видны, чтобы к ним подсоединиться.

Вот! Теперь ты всё сможешь сделать!

Попробуй подключить два контакта к положительному крокодилу и два к отрицательному от блока питания с защитой, хотя, как правило, крайние + и – используются, а центральный контакт типа BSI служит для определения емкости аккумулятора и контроля его температуры. BSI от блока можно подключить к минусу, но только для проверки запуска.

Спасибо, но я не совсем понял))) + с одного края, а – с другого (так нарисовано на батарее). Вы имеете в виду подать + на два крайних контакта с одной стороны, а – на два крайних с другой стороны?

Чтобы включить – да, можно, но для работы от батареи и её подзарядки нужно совсем другое.

У всех аккумуляторов, используемых в мобильных устройствах, по краям есть контакты. С их помощью осуществляется процесс зарядки. В статье рассматриваются вопросы: за что отвечает каждый из контактов и чем отличаются трехконтактные батареи от четырехконтактных. Обсуждается, какую функцию они выполняют и как способствуют более эффективной работе устройства.

Батареи сотового телефона содержат защитные цепи?

Я живу в Южной Корее, в настоящее время рай для множества выброшенных, но отлично используемых аккумуляторов 3,7 В Samsung — в этом отношении это рай. У меня есть ящик с батареями Samsung всех размеров и вкусов, но все они типичные 3,7В.

И это отличный вопрос — как их практически использовать?

Первый и самый простой способ — использовать отдельное зарядное устройство, которое поставляется с телефоном — они очень распространены в Корее, и, как я вижу, люди используют их чаще, чем в других местах — другими словами, фактически высовывая их и переключение между заряженным и незаряженным аккумулятором.

(Культурное примечание: в Корее существует давняя традиция, когда люди открывают и вынимают свою батарею в течение дня, чтобы заменить новую, а затем зарядить другую. Вот почему корейские клиенты ожидают получить две батареи, когда покупают телефон, хотя это в более новых телефонах встречается все меньше у несъемных батарей. Эта традиция началась во времена династии Чосон, точнее, Седжона Великого. Многие историки отмечают, что у него, возможно, была Nokia 1011, но по понятным причинам большинство корейских историков яростно отрицаю это.)

Самое замечательное в этих зарядных устройствах — это качественная внутренняя схема, которая может безопасно заряжать практически любую трехконтактную батарею 3,7 любого размера. Я говорю три контакта, потому что эти платы зарядного устройства не запустятся, пока они не обнаружат подключенный температурный контакт. Это сужает их для использования только для аккумуляторов мобильных телефонов, но если у вас есть полный ящик, то это отличное устройство. Для большей гибкости пайка трех проводов с цветовой кодировкой к клеммам батареи каждой батареи, а также три к зарядному устройству сотового телефона позволяет очень легко менять и вставлять батареи.

Есть классная инструкция, которая показывает, как это можно сделать на самом деле: instructables.com/id/Recycled-Cellphone-Battery-Charger/

Другой вариант — использовать одну из универсальных плат зарядного устройства TP4056 от Ebay. Они действительно хороши для простой системы, такой как этот мобильный сенсорный пакет ….

Как видите, он не использует температурный терминал батареи. Я не уверен, какая именно схема защиты находится внутри батареи, но плата TP4056 делает работу и защищает устройство от пониженного напряжения. Я проводил тесты на нем, и это действительно здорово, потому что я могу либо удерживать батарею на месте (даже на болтах, как вы можете видеть), либо я могу заменить другую батарею, которая была заряжена где-то еще.

Теоретически можно выполнить горячую замену батарей и сохранить работоспособность системы.

Следующая проблема в том, что у вас сейчас 3,7В, а не 5В. Я решаю эту проблему, подключив выход LOAD платы TP4056 к плате с фиксированным напряжением 0,9 В >>> 5 В. Вы подключаете это вместе с ним, и вы получаете 5V, которое вам нужно для запуска электроники, как Arduino.

Как устроен литий-ионный (Li-ion) аккумулятор. Как подобрать аккумулятор по размерам

В кабинете патологоанатома. Разборка литий-ионного аккумулятора.

Сегодня на нашем столе — литий-ионный аккумулятор Nokia BL-5B, который использовался в одноименном смартфоне. Этот аккумулятор прослужил несколько лет, но недавно он начал вздуваться и потерял способность держать заряд. Покойся с миром!

Используем этот случай, чтобы расширить наши знания о литий-ионных аккумуляторах. Многие задаются вопросом, как устроен этот тип аккумуляторов. Давайте проведем его разборку.

Вот как выглядит наш объект исследования спереди, сзади и с боковой стороны контактов:

Произведено в Европе (Венгрия), с голограммой и прочими атрибутами.

Теперь аккуратно снимаем пластиковую оболочку с маркировкой и рассматриваем внутренности. Слабонервных, женщин и детей просим отойти в сторону.

Литий-ионный аккумулятор представляет собой герметичную металлическую «банку» с заводской маркировкой; сверху расположена пластиковая «крышка» с контактами, а снизу — декоративная тонкая черная «подставка».

Снимаем эти пластиковые элементы, одновременно повреждая контактные провода. Они нам больше не понадобятся.

Вот как выглядит «банка» аккумулятора сверху:

В центре и справа находятся контакты; слева, в виде овала с просечкой, располагается предохранительное «окно» (клапан). При повышении внутреннего давления оно должно разорваться, предотвращая взрыв всего аккумулятора.

Обратите внимание, что количество контактов не совпадает. К аккумулятору подключены 3 контакта, а к «банке» — только два! Куда же делся третий?!

Посмотрите на оторванную пластиковую «крышечку» аккумулятора:

Обратите внимание на красную деталь с золотистым прямоугольником справа. Это термопереключатель (termoswitch). Именно к нему идет третий (средний) контакт аккумулятора! Другой контакт термосвитча соединен с «минусом» аккумулятора.

Извлекаем термосвитч и изучаем его маркировку на обратной стороне:

Таким образом, мы определили тип термосвитча — L82AY.

Важно отметить, что не все литий-ионные (Li-ion) и литий-полимерные (Li-pol) аккумуляторы имеют такую схему термозащиты. Некоторые из них оснащены полноценным термодатчиком, который измеряет температуру аккумулятора, а другие могут не иметь никаких элементов контроля температуры. Такие аккумуляторы легко узнать по наличию только двух контактов (или двух проводов).

Теперь спиливаем верхнюю часть «банки» и смотрим, что внутри:

На этом фото видно, что в результате вспучивания аккумулятора слои «начинки» разошлись.

Теперь окончательно разрываем «банку» и извлекаем её «начинку»:

«Начинка» аккумулятора состоит из четырех свернутых в рулон лент: алюминиевой фольги с пористым углеродом (положительный электрод), медной фольги (отрицательный электрод, также с пористым углеродом) и двух слоев мембраны-разделителя, пропускающей ионы лития. Эта конструкция напоминает «классический» электролитический конденсатор. Те, кто разбирал их, подтвердят, а тем, кто не разбирал, лучше этого не делать: некоторые электролиты могут быть вредны для здоровья.

В некоторых местах межвиткового пространства заметны повреждения с вкраплениями мелких белых хлопьев.

Теперь полностью разматываем рулон аккумулятора:

Длина рулона составила чуть меньше 50 см. Вероятно, в «их» единицах измерения длина должна была составлять ровно 20 дюймов.

Итак, подводим итоги и выводы.

Наш покойный пациент всегда использовался в одном и том же смартфоне, поэтому не имел возможности нарушить режим эксплуатации. Тем не менее, его постиг неизбежный конец в виде выхода из строя.

Таким образом, можно сделать вывод, что устройства с съемными аккумуляторами имеют преимущество перед теми, у которых аккумуляторы несъемные. В последнем случае для замены придется обращаться в сервисный центр (или пытаться сделать это самостоятельно с риском повредить устройство). В первом случае достаточно просто извлечь старый и установить новый аккумулятор.

Дополнение: как выбрать аккумулятор по размерам

В большинстве случаев для подбора аккумулятора достаточно ввести в поисковик (или на интернет-площадках, таких как Яндекс.Маркет, Алиэкспресс и т.д.) название устройства, для которого нужен аккумулятор, например: «Аккумулятор для смартфона Superpuper FSB-2020 Plus».

Однако иногда такой поиск не дает результатов, поскольку в устройстве установлен не специфический аккумулятор, а просто подходящий серийный «универсальный» аккумулятор.

В этом случае задача сводится к подбору нужного аккумулятора по его размерам.

Обычно размеры аккумулятора указаны на самом устройстве в виде группы цифр, которые могут показаться непонятными:

Например, на этом аккумуляторе указаны цифры: 4052140. Эти цифры содержат размеры аккумулятора, но не в привычном для нас порядке (Длина — Ширина — Высота), а в обратном (Высота — Ширина — Длина).

При этом высота указана в десятых долях миллиметра, а остальные размеры — в миллиметрах.

Таким образом, размеры этого аккумулятора составляют 4 мм (высота) x 52 мм (ширина) x 140 мм (длина).

В поиске (например, на Алиэкспресс) можно сразу ввести эту последовательность цифр: «аккумулятор 4052140».

Если нужного аккумулятора нет (например, он уже снят с производства), можно подобрать другой, чуть меньший по размерам.

В редких случаях аккумулятор может быть без обозначений. В этом случае его нужно просто измерить и использовать эти данные для поиска.

Есть одна «тонкость» в обозначениях размеров аккумулятора: если обозначение начинается с нуля, то высота указана не в десятых долях миллиметра, а в миллиметрах. Кстати, высота всегда обозначается двумя цифрами. Ширина и длина могут быть как двухзначными, так и трехзначными (необходимо подходить творчески в зависимости от реального аккумулятора).

Другие статьи цикла «Как устроен смартфон»:

— Устройство дисплея мобильного телефона (смартфона) и планшета. Устройство жидкристаллического экрана. Типы дисплеев и их отличия.

• Что такое USB OTG в смартфоне и планшете?

— Навигация (GPS, ГЛОНАСС и др.) в смартфонах и планшетах. Источники ошибок и методы тестирования.

— Разборка камеры смартфона. Устройство камеры мобильного телефона.

— Съемка камерой мобильного телефона (смартфона). Параметры камер, основные характеристики, проблемы и примеры дефектов на снимках. Как выбрать смартфон с хорошей камерой?

— Фотосъемка в режиме HDR (High Dynamic Range) в смартфоне. Что это такое, какая польза и когда можно использовать?

Универсальный аккумулятор. Нужен ли он? И как его установить?

Ваш телефон не держит заряд, даже одни рабочие сутки? Не можете найти аккумулятор для вашей модели телефона? Хотите аккумулятор большей ёмкости?

Там, где купить подходящий аккумулятор невозможно или неудобно, на выручку придет универсальный аккумулятор. Он станет самым практичным и желанным подарком. Магазин TIRAX предоставляет для Вас самые разные универсальные аккумуляторы с разными объёмами. Они подойдут буквально на любой телефон и никак не отличаются от оригинальных заявленных производителем аккумуляторов.

Процедура установки универсальных аккумуляторов довольна проста:

1. Для начала нужно снять крышку телефона, где расположен Ваш нерабочий аккумулятор. И подобрать под размер универсальный аккумулятор.

2. После того, как вы подобрали универсальный аккумулятор для своего телефона, нужно закрепить шлейф с контактами в нужном Вам направлении для правильного подключения к телефону.

3. Если универсальный аккумулятор не плотно закреплен в корпусе телефона, подберите специальные подкладки которые идут в комплекте с аккумулятором и приклейте подкладки так, чтобы аккумулятор плотно держался в телефоне.

4. Когда Вы подклеили подкладки к аккумулятору, стоит обратиться к внешнему виду Вашего универсального аккумулятора. В комплекте, вместе с аккумулятором и подкладками, имеется наклейка охватывающая всю область универсального аккумулятора.

5. Закончив обклеивать аккумулятор и установив его в корпус, проверим работоспособность, включив телефон.

Таким образом установка своими руками на обычные телефоны со съемными аккумуляторами занимает меньше 5 минут.

Универсальные аккумуляторы также можно установить и на телефоны с не съёмными аккумуляторами (подключенные к плате), но в таком случае при недостаточных технических навыках можно повредить устройство, поэтому стоит обратиться в сервисные центры, где Вам заменят старый аккумулятор на универсальный.

— Как припаять провода к литий-ионным аккумуляторам сотового телефона?

Первый этап заключается в том, чтобы постараться избежать необходимости пайки сборных батарей, поскольку вы не можете быть уверены в их защитных характеристиках.

На втором этапе необходимо тщательно обдумать свои действия, если вы не можете следовать первому шагу.

Третий этап требует предельной осторожности.

Для более детального рассмотрения третьего этапа:

Многие литиевые элементы, предназначенные для одноразового использования, например, в мобильных телефонах, часто имеют крайне ограниченную защиту от короткого замыкания или лавинного разряда, и в большинстве случаев 99% заряда находится в непосредственной близости к контактам. Это означает, что химические вещества находятся в опасной близости к потенциальным проблемам.

Перегрев в данном случае представляет собой серьезную угрозу, так как он может повредить внутренние барьеры и привести к чрезмерной утечке, что может быстро затронуть батарею, находящуюся в уязвимом состоянии или почти готовую к взрыву. Для круглых элементов в металлических корпусах этот риск минимален благодаря их конструкции, однако для плоских LiPo-элементов с низкой тепловой массой на выводах это может стать значительной проблемой.

Кроме того, существует серьезный риск короткого замыкания на контактах во время пайки. Пластиковые детали, удерживающие контакты, часто имеют низкое качество, и если вы будете нагревать контакты более секунды или двух, они могут отсоединиться и вызвать возгорание.

Короткое замыкание в LiPo-элементе без внутренней защиты может привести к выделению газа или даже взрыву, если ситуация сложится неблагоприятно, что может существенно сократить вашу жизнь.

Однако стоит отметить, что большинство аккумуляторов для мобильных телефонов оснащены позолоченными контактами, что облегчает процесс пайки.

Повторяю: попробуйте два раза первый шаг, а потом серьезно подумайте о втором!

Но если вы ДОЛЖНЫ : Сначала попрактикуйтесь в пайке небольших контактов пару раз, чтобы научиться в этом разбираться, и только потом попробуйте припаять к ячейке, следя за тем, чтобы контакты не нагревались надолго.

Но серьезно не

контактов литиевой батареи: почему больше двух?

Нам позвонил клиент, который хотел узнать, почему в телефонах так много контактов литиевых батарей. «У ваших свинцово-кислотных аккумуляторов всего две клеммы, и они очень полезны», — объяснили они. Более того, в ваших сообщениях в блоге говорится только о двух электродах, а именно о катоде и аноде. Это различие нас заинтересовало.

Количество контактов литиевой батареи зависит от устройства

Аккумулятор для телефона Nokia: Evan-Amos: Public Domain

Когда мы сняли аккумулятор смартфона в офисе, мы заметили, что у него три контакта.Раньше мы так внимательно не изучали аккумуляторные батареи телефонов, чтобы этот факт стал понятен. В ходе расследования мы обнаружили, что только два контакта литиевых аккумуляторов смартфонов предназначены для питания.

Третьи существуют, потому что литиевые элементы могут быть непредсказуемыми с точки зрения доступной емкости. Следовательно, третий контакт предназначен для отслеживания «использования» микросхемы. Это, в свою очередь, отслеживает цикл зарядки / разрядки, чтобы обеспечить более точный отчет об оставшейся емкости. Затем мы обнаружили, что эти микросхемы использования иногда путают.Вот почему для сброса предельных значений литиевых батарей необходимо время от времени полная зарядка и разрядка.

Пока все хорошо, но почему в аккумуляторе ноутбука еще больше?

«Все в порядке», — спросил не по годам развитый молодой член нашей команды. «Но почему в моем ноутбуке больше трех контактов литиевой батареи?» Нам нужны такие люди, чтобы держать нас в тонусе.

Ноутбук Hewlett-Packard: Wesha: Public Domain

Мы поняли, после короткой работы в офисе аналитического центра, что батареи смартфонов представляют собой одноэлементные элементы.В то время как батареи ноутбука состоят из нескольких ячеек, необходимых для создания достаточного напряжения. Поэтому при зарядке приходится контролировать каждую ячейку индивидуально, на случай, если возникнут проблемы.

Только высококачественные аккумуляторы для телефонов и ноутбуков обладают достаточным интеллектом для отслеживания упомянутых нами условий. Поэтому производители рекомендуют заменять только подобное на подобное. Во время нашего исследования мы обнаружили, что у некоторых бюджетных батарей есть фиктивные датчики. Они могут сообщать «все в порядке» независимо от того, что происходит внутри батареи.

Назад к основам с литий-ионными аккумуляторами

Электрические проводники, которые мы называем электродами

Изображение для предварительного просмотра

: телефон Blackberry и двухконтактное зарядное устройство

Почему аккумулятор мобильного телефона имеет более двух клемм?

Здравствуйте, дорогие читатели! Если вы сейчас это читаете, значит, вы, вероятно, уже давно используете мобильный телефон. Но задумывались ли вы когда-нибудь о том, что аккумулятор вашего устройства имеет больше двух выводов? Если нет, то эта статья именно для вас, так как мы собираемся разобраться в вопросе: Почему у аккумулятора мобильного телефона больше двух клемм?

Почему это так интересно?

Дело в том, что большинство батарей, которые мы видим вокруг, имеют всего две клеммы — будь то 9-вольтовая батарея, аккумулятор инвертора, батарея для пульта дистанционного управления или любая другая. Так почему же аккумулятор мобильного телефона имеет больше двух выводов?

Как мы знаем, у аккумулятора мобильного телефона три клеммы: две из них — положительная и отрицательная. Если это трехконтактная батарея, то третья клемма может быть BSI или BTEMP (подробнее об этом ниже). В случае четырехконтактной батареи третьим выводом будет BSI, а четвертым — BTEMP.

Вывод BSI:

BSI расшифровывается как индикатор состояния батареи. Основная функция этого вывода заключается в том, чтобы передавать информацию о типе и емкости аккумулятора процессору мобильного телефона.

Когда вы подключаете аккумулятор к устройству, вывод BSI автоматически отправляет сигнал, который принимает процессор. В результате процессор определяет тип и емкость аккумулятора, что позволяет ему установить напряжение и ток (мАч) батареи.

Еще одна важная функция вывода BSI: если вы внезапно извлечете аккумулятор из телефона, этот вывод немедленно прерывает связь и приказывает процессору отключить все коммуникации. Это помогает предотвратить повреждение данных или самого устройства.

Вывод BTEMP:

BTEMP означает температура батареи. Как можно понять из названия, этот вывод передает информацию о температуре аккумулятора процессору. Он соединен с термистором, который связан с датчиком температуры, чтобы предотвратить перегрев как батареи, так и телефона.

Если вы не знакомы с термистором, ниже приведены два изображения, показывающие его работу. Когда температура вокруг термистора изменяется, изменяется и его сопротивление.

При низкой температуре сопротивление выше, а при высокой — ниже.

Таким образом, можно сказать, что термистор работает аналогично LDR (светозависимому резистору), который изменяет свое сопротивление в зависимости от интенсивности света. В то время как термистор реагирует на изменения температуры окружающей среды.

Разница между LDR и термистором заключается в том, что BTEMP передает процессору информацию о состоянии заряда батареи. Это позволяет процессору контролировать состояние и зарядный ток, что, в свою очередь, способствует увеличению срока службы аккумулятора мобильного телефона.

Теперь, когда вы знаете это, в следующий раз, когда увидите аккумулятор с четырьмя контактами, вы будете точно знать, почему у него больше двух клемм:

Для трехконтактной батареи: крайние клеммы — положительная и отрицательная, а средняя — BSI или BTEMP.

Для четырехконтактной батареи: крайние выводы — положительная и отрицательная, а средние — BSI и BTEMP.

Почему аккумулятор мобильного телефона или сотового телефона имеет более двух выводов?

Почему аккумулятор мобильного телефона или мобильного телефона имеет более двух клемм?

В современном мире наблюдается значительный рост использования мобильных телефонов. Аккумуляторы для этих устройств имеют более двух выводов. Некоторые из них оснащены тремя контактами, а другие — четырьмя.

Как известно, аккумулятор обеспечивает питание постоянным током, и каждая батарея имеет две основные клеммы: положительную и отрицательную. Однако у мобильных аккумуляторов количество выводов превышает два.

Давайте разберемся, почему у мобильных аккумуляторов больше двух клемм.

Клеммы аккумулятора:

1. Положительный вывод
2. Клемма для индикатора состояния батареи
3. Клемма для индикатора температуры аккумулятора

Функция клеммы индикатора состояния батареи:

Функция клеммы индикатора температуры батареи:

Эта клемма передает процессору данные о температуре аккумулятора. Она соединена с термистором, который измеряет температуру батареи, чтобы избежать ее перегрева.

Рассмотрим трехконтактную батарею:

Трехконтактная батарея

В аккумуляторе с тремя выводами одна клемма отвечает за положительный контакт, другая — за отрицательный, а третья служит индикатором состояния или температуры батареи. Обычно средний вывод используется для передачи информации о токе зарядки, напряжении и других параметрах.

Теперь о четырехконтактной батарее:

В аккумуляторе с четырьмя выводами одна клемма положительная, другая — отрицательная, а две остальные — для индикатора состояния и индикатора температуры батареи.

Благодарим вас за посещение нашего сайта. Не забывайте заглядывать к нам за новыми обновлениями.

Характеристики аккумуляторов для телефонов Samsung

Время автономной работы мобильного телефона. Это сердце, которое поддерживают наши мобильные телефоны, и если батарея разряжена, мобильные телефоны превращаются в бесполезный кусок пластика.SIM-карта не работает, если аккумулятор не заряжен. Чтобы гарантировать наиболее популярным производителям сотовых телефонов, что резервный аккумулятор хороший и эффективный, а не слишком дорогостоящий. Аккумуляторы Samsung являются одними из лучших аккумуляторов для мобильных телефонов на рынке.

Мобильные телефоны изменили способ общения в мире. Вы избавились от роскоши, от необходимости. Это поможет вам связаться в случае необходимости, где бы они ни находились. Его важность разрешена в ситуациях, когда требуется срочная помощь (например, если вы где-то застряли) или время, чтобы срочное сообщение было кому-то доставлено.Это также помогает родителям следить за своими детьми и обеспечивать их безопасность. Но если ваш аккумулятор ненадежный, телефон не сможет выполнять свою функцию. Следовательно, их полезность зависит от ваших аккумуляторов Samsung. Аккумуляторы Самсунг в этом альбоме очень надежные.

Он советует держать под контролем зарядку аккумуляторов Samsung, прежде чем выходить из дома или офиса Samsung. Всегда полезно заряжать аккумуляторы Samsung, если они говорят о низком уровне заряда. В наши дни даже в автомобилях есть розетки, где можно зарядить аккумуляторы мобильных телефонов Samsung.Поэтому лучше носить с собой зарядное устройство для телефона в любое время.

Все компании, использующие мобильные литий-ионные аккумуляторы в своих телефонах. Их легко заряжать, и они более долговечны, чем любые другие батареи. Литий-ионный аккумулятор Samsung подключает к разъему питания и кабелю питания, телефон к сети. Хотя бремя всего за пять минут вы можете зарядить телефон достаточно, чтобы позвонить в службу экстренной помощи.

Конструкция батареи

Три основных функциональных компонента литий-ионной батареи — это анод, катод и электролит. Анод литий-ионного элемента изготовлен из обычного углеродного катода и оксида металла, а электролит представляет собой соль лития в органическом растворителе.

Графитовый анодный материал является коммерчески очень популярным. Катод обычно является одним из трех материалов. Оксидные слои (например, оксид лития-кобальта), полианион (например, фосфат лития-железа) или шпинель (например, оксид лития-марганца)

Электролит обычно представляет собой смесь органических карбонатов, таких как комплексы этилена или диэтилкарбоната с ионами лития.Эти неводные электролиты, как правило, тетрафторборатные соли некоординирующих анионов, такие как гексафторарсенат лития, моногидрат лития (LiPF 6) (LiAsF 6), перхлорат лития (LiClO 4), литий (LiBF 4) и трифлат лития (LiCF3SO3).

В зависимости от выбора материалов давление, объем, срок службы и безопасность литий-ионного аккумулятора могут резко измениться. В последнее время с помощью нанотехнологий используются новые архитектуры для повышения производительности.

очень реактивен.высвобождается, бурно реагирует с водой с образованием гидроксида лития и водорода. Таким образом, обычно используется водный электролит, а в плотно закрытом контейнере находится вода из аккумулятора.

Литий-ионные аккумуляторы Samsung

дороже никель-кадмиевых, но работают в более широком диапазоне температур, с более высокой плотностью энергии, при этом они меньше и легче. Они хрупкие и требуют схемы защиты для ограничения пикового напряжения.

Замена батареи

Подходит ли аккумулятор вашего сотового телефона? Если у вас есть Samsung, как узнать, что вам нужен аккумулятор, а также где их можно найти? В этой статье вы найдете всю необходимую информацию.Есть все разные мобильные телефоны Samsung. Найти подходящий аккумулятор для Samsung может быть непростой задачей, но в этом нет необходимости и можно найти хорошие решения.

Первое, что вам нужно знать, это модель вашего телефона. Хотя нам нужно смоделировать аккумулятор Samsung, часто бывает достаточно, чтобы узнать номер модели, чтобы найти правильный сменный аккумулятор. Итак, теперь вы знаете модель своего телефона, что делать? Пора узнать номер модели аккумуляторов Самсунг или код.

Поэтому необходимо учитывать аккумулятор Самсунг на буквы или цифры.Обычно говорят модель или серийный номер, но часто всего несколько букв и цифр. Эта информация очень полезна, батареи телефона можно заменить, чтобы знать, что эта информация позволит в будущем обновлять батареи Samsung в последнее время. Другой момент — покупка аккумуляторов. Хотя здесь хранится много телефонных номеров, многие из них не могут сэкономить нужные вам аккумуляторы Samsung.

И что? Один из способов — поискать в Интернете. Есть много интернет-магазинов, и найти подходящий аккумулятор для Samsung всегда можно с помощью этого метода.

Питание сотового / мобильного телефона от внешней батареи или сети. : 3 Steps

Я также пришел к выводу, что любой источник постоянного тока, такой как автомобиль, мотоцикл, источник бесперебойного питания или сигнальная батарея, может быть использован для зарядки телефона, если выходное напряжение находится в диапазоне от 3,6 до 4,2 В и соблюдена правильная полярность. Однако использование автомобильного аккумулятора может вызвать некоторые трудности, так как работающий двигатель повышает входное напряжение понижающего преобразователя, что может повлиять на выходное напряжение. Поэтому стоит быть осторожным.

Я планирую провести эксперименты с другими устройствами, когда появится возможность. Кроме того, мне неясно, что произойдет при неправильном подключении полярности, и я не хочу рисковать повреждением телефона. Мне также нравится избавляться от необходимости постоянно помнить о зарядке, так как не все телефоны поддерживают беспроводную зарядку (QI), что может усложнить задачу и увеличить затраты на эту технологию. Если у вас есть запасной телефон, его можно подключить к электросети и использовать как стационарный, что удобно, если основной телефон недоступен. Я предпочитаю рассматривать свой телефон как стационарный аппарат, который можно взять с собой, когда вы покидаете дом.

Я протестировал Fame, подключив его к сети через USB-кабель для передачи данных, чтобы убедиться в его работоспособности. В результате индикатор заряда аккумулятора начал мигать, что говорит о том, что подключение к электросети не мешает передаче данных при соединении с компьютером.

Постоянно работающий сотовый телефон в офисе также может избавить от необходимости частой подзарядки.

Я уверен, что существуют и другие способы применения этой идеи, о которых я пока не догадываюсь.

Надеюсь, я смог достаточно ясно изложить свои мысли в этом руководстве. Если же нет, буду признателен за любые отзывы и предложения, которые вы можете мне отправить.

Мне 75 лет, и я не очень обеспечен, поэтому я добавил кнопку пожертвования PayPal, чтобы любой, кому понравилась моя идея, мог поддержать меня, нажав здесь.

Как запустить аккумулятор телефона (безбюджетный хакер) — Звонимир Фрас

Через несколько дней после того, как у Жасмина сломалось зарядное устройство Sony Xperia Z, меня ждал еще один неприятный сюрприз.Проснулся от мертвого телефона и никакой зарядки, попыток включить, вставить и вынуть аккумулятор, помогли…

Как партнер Amazon я зарабатываю на соответствующих покупках.

Что нужно попробовать перед тем, как начать работу от аккумулятора

1. Включите устройство, нажав или удерживая кнопку питания.
2. Извлеките аккумулятор. Удерживайте кнопку питания в течение как минимум 30 секунд.
3. Попробуйте использовать новый аккумулятор. Попросите у друга, у которого есть такой же телефон.

Почему это может помочь

Первый пункт не требует пояснений. Если ваш телефон выключился из-за сбоя или чего-то еще, он снова включит его, вуаля!

Второй пункт может показаться многим немного странным. Очевидно, вы не включите телефон, пока на него нет питания. Хорошо, что дело не в этом. На этом этапе с электронных компонентов вашего телефона снимается остаточный заряд. Это также работает для ноутбуков, и я использовал его, чтобы оживить некоторые из них, вдохновляющие утверждения, такие как : «Клянусь, раньше это не работало!» .Я знаю, верю тебе ��

Третий пункт, проверяемый за вторым, позволяет убедиться, что проблема связана с аккумулятором, а не с телефоном. Вы также можете попробовать заряд батареи в телефоне друга. У меня не было запасного аккумулятора, чтобы попробовать, поэтому я использовал кабель, описанный далее в статье, и подключил красный и черный напрямую к соответствующим контактам внутри телефона. У меня Samsung S3 включился нормально, так что проблемы с самим телефоном исключены. Если вы оказались в подобной ситуации, будьте осторожны, правильные контакты будут зависеть от вашего телефона.Плюс и минус моей батареи были помечены, поэтому я просто последовал за ними и увидел в телефоне ведьмы, которых они касаются. Вы можете следовать той же идее, чтобы выяснить, где находятся плюсовые и минусовые контакты вашего телефона.

Почему у вас разряжается батарея

Я имею в виду литий-ионные батареи (иногда их называют литий-ионными аккумуляторами или LIB), которые в настоящее время являются наиболее популярными источниками питания для мобильных телефонов.

Эти аккумуляторы могут стать опасными и даже «взрываться», если их разрядить слишком сильно. Чтобы избежать подобных ситуаций, инженеры внедрили специальные электронные системы. Если напряжение батареи опускается ниже определенного уровня, чтобы предотвратить дальнейшее разряжение, они полностью отключают элементы от аккумуляторных контактов. Это действительно важный шаг для обеспечения безопасности!

Так почему же вы не можете их зарядить?

The Hack

Все, что вам нужно, — это запасной USB-кабель и зарядное устройство (или ноутбук, игровая приставка, смарт-телевизор…).

Инструменты (рекомендуемые, но необязательные)

Хотя вы, вероятно, справитесь с инструментами, которые найдете на кухне, некоторые из этих инструментов вам очень помогут, если у вас есть к ним доступ. Если вы этого не сделаете, это очень общие инструменты, и вы сможете найти много других применений, как только их получите.

1. Клещи для зачистки проводов
   • Рекомендуется для разрезания кабеля и снятия шкур
   • может делать и то, и другое, разрезать и снимать кожу с кабеля
2. Обычные плоскогубцы
   • могут разрезать кабель
3. Мультиметр
   • Проверка аккумулятора. Вы можете проверить напряжение и полярность аккумулятора, чтобы понять, виновата ли батарея. Если напряжение намного ниже ожидаемого (обычно 5 В), вероятно, это так, и этот прием может помочь.
4. USB-кабель для зарядки
   • Если у вас нет запасного USB-кабеля для зарядки, вам нужно будет заменить его после того, как вы почините аккумулятор, чтобы зарядить телефон обычным способом.
5. Зарядное устройство USB
   • В зависимости от вашего доступа к портам зарядки USB он может не понадобиться, однако, если вы планируете использовать какое-либо электронное устройство, такое как ноутбук или телевизор, в качестве источника питания, имейте в виду, что вы можете вызвать повреждение этого устройства, если вы сделаете что-то неправильно.
   • Его также приятно иметь, даже если все идет хорошо, и он прекрасно сочетается с зарядным кабелем из предыдущего пункта.

Готовы испачкать руки?

Ступеньки

1. Обрежьте USB-кабель.
2. Кожа 5мм (четверть дюйма) красного и черного проводов.
3. Скрутите оголенный конец каждого провода.
4. Вставьте кабель в зарядное устройство.
5. Подсоедините черный провод (-) к минусу аккумулятора.
6. Подключите красный провод (+) к плюсу аккумуляторной батареи.
7. Удерживать вручную пару минут.
8. Вставьте аккумулятор обратно в телефон.
9. Подключите телефон к зарядному устройству.

Ваш телефон скоро начнет заряжаться. Если этого не произошло, попробуйте еще раз, увеличив длину шага 7.

Почему это работает

USB обеспечивает напряжение в 5 В, что превышает стандартные значения для литий-ионных аккумуляторов (3,7 В или 4,2 В). Это позволяет зарядить аккумулятор до такой степени, что его напряжение временно поднимается выше допустимого уровня отключения. Данная ситуация достаточно для активации зарядного устройства телефона, что позволяет ему продолжать процесс зарядки до полного восстановления.

С тех пор я без проблем использую и заряжаю свой телефон. Также я стараюсь избегать полной разрядки аккумулятора. Этот опыт стал для меня важным уроком.

Если ничего не помогает…

… и вы действительно на 100% уверены, что проблема в батарее, а не в телефоне или чем-то еще, вам может понадобиться, вздох , заменить батарею.

Вопросы из комментариев

Может ли универсальное зарядное устройство подойти для этой задачи?

Да, если оно выдает 5 В с правильной полярностью на аккумуляторных блоках, как указано в разделе «Почему это работает».

Я не вижу результатов, что еще можно попробовать?

Попробуйте увеличить время воздействия, как описано в шаге 7 раздела «Взлом». Подождите несколько минут или даже дольше, в зависимости от состояния аккумулятора, или до тех пор, пока он не зарядится полностью. Оригинальному зарядному устройству необходимо немного заряда, чтобы начать процесс зарядки. Также можно попробовать немного повысить напряжение или ток.

А что насчет встроенных аккумуляторов?

Как восстановить встроенные батареи? Устройства с интегрированными аккумуляторами обычно не предоставляют прямого доступа к ним, и вы можете получить доступ только через зарядную систему, которую пытаетесь обойти.

Решение заключается в том, чтобы разобрать устройство и добраться до аккумулятора. Это может быть довольно рискованно, так как вы можете повредить устройство. Однако принцип остается тем же, когда вы держите аккумулятор в руках.

Существует множество наборов для ремонта телефонов, которые можно заказать через интернет.

Если ваше устройство стало неработоспособным и вы не можете отнести его в сервисный центр, вы можете попробовать поэкспериментировать с ним и, возможно, восстановить его, но будьте осторожны и не делайте ничего, что может привести к его окончательному повреждению.

Что делать, если провода не совпадают по цвету с изображением, когда я перерезаю шнур?

Может ли мобильный аккумулятор взорваться во время зарядки?

В чем отличие восстановления аккумулятора телефона с помощью внешнего источника и его обычной зарядки?

Основная цель не в том, чтобы заменить зарядное устройство для телефона (хотя это возможно). Разница заключается в том, что вы обходитесь без системы зарядки телефона, которая не позволяет заряжать аккумулятор, если его уровень ниже определенного порога.

Влияние количества контактов на производительность и безопасность аккумулятора

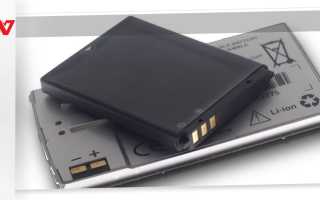

Количество контактов на аккумуляторе телефона играет важную роль в его производительности и безопасности. В современных устройствах, как правило, используются аккумуляторы с четырьмя контактами, что позволяет обеспечить более эффективное управление зарядкой и разрядкой, а также повысить общую надежность работы устройства.

Первый контакт обычно отвечает за положительный полюс, второй — за отрицательный. Эти два контакта обеспечивают основное электрическое соединение, необходимое для работы аккумулятора. Третий и четвертый контакты, как правило, предназначены для передачи дополнительных данных и управления процессами зарядки. Например, один из них может использоваться для определения уровня заряда, а другой — для передачи информации о состоянии аккумулятора, такой как температура или наличие неисправностей.

Использование четырех контактов позволяет реализовать более сложные схемы управления, что, в свою очередь, способствует улучшению производительности аккумулятора. Благодаря дополнительным контактам, устройства могут более точно контролировать процесс зарядки, предотвращая перезарядку и перегрев, что значительно увеличивает срок службы аккумулятора. Это особенно важно для современных смартфонов, которые требуют высокой производительности и длительного времени работы без подзарядки.

Кроме того, наличие дополнительных контактов способствует повышению безопасности аккумулятора. Например, если один из контактов отвечает за мониторинг температуры, это позволяет системе автоматически отключать зарядку в случае перегрева, что снижает риск возгорания или повреждения устройства. Также, благодаря дополнительным контактам, можно реализовать функции защиты от короткого замыкания и других потенциально опасных ситуаций.

Таким образом, наличие четырех контактов на аккумуляторе телефона не только улучшает его производительность, но и значительно повышает уровень безопасности. Это делает современные аккумуляторы более надежными и долговечными, что является важным аспектом для пользователей, стремящихся к максимальной эффективности своих устройств.

Вопрос-ответ

Почему у мобильного аккумулятора четыре клеммы?

Давайте узнаем о четырех клеммных батареях. В аккумуляторной батарее с четырьмя клеммами одна клемма является положительной, одна — отрицательной, а остальные являются индикатором состояния аккумуляторной батареи и индикатором температуры аккумуляторной батареи.

Для чего 3 контакта на батарее телефона?

Современные аккумуляторы смартфонов могут иметь три контакта вместо двух по нескольким причинам: необходимость в контроле зарядки и безопасности. Neovolt. Ru Третий контакт может отвечать за связь между двумя блоками зарядного устройства: блоком зарядки и блоком управления.

Какой первый контакт снимать с аккумулятора?

Существует строгое правило: сначала снимайте минусовую, а уже потом снимается клемма плюсовая. Не допускайте контакта плюсового контакта с металлическими частями машины. Почему так? Плюс подходит непосредственно к нужным потребителям, это и генератор, и стартер, и блоки питания, и электронный блок управления.

Что больше всего убивает аккумулятор телефона?

Чаще всего аккумулятор телефона «умирает» из-за естественного износа, механических повреждений и неправильной зарядки. «Ушатанная» батарея сразу дает о себе знать: устройство быстро разряжается, производительность падает, могут появиться проблемы с безопасностью: вздутие, перегрев, риск возгорания.

Советы

СОВЕТ №1

Обратите внимание на тип аккумулятора вашего телефона. Некоторые модели используют 4 контакта для обеспечения более стабильной работы и повышения эффективности зарядки. Убедитесь, что вы используете совместимый зарядный устройство, чтобы избежать проблем с производительностью.

СОВЕТ №2

Если ваш телефон имеет 4 контакта на аккумуляторе, это может означать, что он поддерживает быструю зарядку. Используйте соответствующий адаптер и кабель, чтобы максимально использовать эту функцию и сократить время зарядки.

СОВЕТ №3

Следите за состоянием контактов на аккумуляторе. Периодически проверяйте их на наличие загрязнений или коррозии, так как это может повлиять на качество соединения и, соответственно, на работу устройства. Чистка контактов может помочь продлить срок службы аккумулятора.

СОВЕТ №4

Изучите документацию вашего устройства, чтобы понять, как именно используются 4 контакта. Это может помочь вам лучше понять, как оптимизировать использование аккумулятора и избежать распространенных ошибок, таких как перегрев или неправильная зарядка.
