Sa1 на схеме что это

В статье рассмотрим термин “Sa1” на схемах, его значение и применение в электронике, автоматизации и проектировании. Понимание этого обозначения поможет специалистам и студентам ориентироваться в технической документации и упростит работу с проектами, связанными с электрическими и электронными системами. Эта информация будет полезна как профессионалам, так и новичкам, желающим углубить свои знания.

Выключатели и переключатели

Условные графические обозначения (УГО) для большинства выключателей и переключателей основаны на основных символах, представляющих замыкающие, размыкающие и переключающие контакты, а также их различные варианты. Размеры УГО для контактов указаны ниже.

Эксперты в области электротехники и схемотехники отмечают, что обозначение Sa1 на схемах часто указывает на определенный элемент, связанный с автоматическим управлением или защитой. Это может быть, например, автоматический выключатель, который отвечает за отключение цепи в случае перегрузки или короткого замыкания. Специалисты подчеркивают, что правильное понимание таких обозначений критически важно для обеспечения безопасности и надежности электрических систем. Кроме того, они рекомендуют внимательно изучать документацию и спецификации, чтобы точно интерпретировать функции каждого элемента. Важно помнить, что четкое понимание схемы позволяет избежать ошибок при монтаже и эксплуатации оборудования.

https://youtube.com/watch?v=ugqS6eKOl0M

Выключатели

Выключатели используют для соединения и разъединения электрических цепей. У этих изделий два рабочих положения: «включено» и «выключено». Соединение и разъединение цепи (замыкание и размыкание) осуществляется подвижным контактом, который либо постоянно соединен с одним из неподвижных контактов, а с другим соединяется при установке ручки переключателя в положение «включено», либо выполнен в виде перемычки, соединяющей неподвижные контакты в этом же положении.

Однако независимо от конструкции коммутационного узла замыкающий контакт изображают на схемах одинаково — в виде наклонной линии в разрыве линии электрической связи (рис. 1, слева).

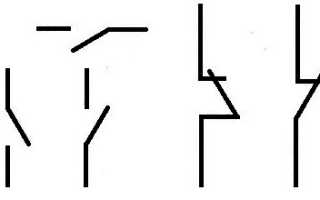

Рис. 1 — Выключатель и его условные обозначения на схемах.

В отличие от замыкающего контакта, который всегда показывают в разомкнутом положении, размыкающий контакт изображают в замкнутом положении. ГОСТ 2.755—74 устанавливает три равноправных символа такого контакта (рис. 1 справа), однако в пределах одной схемы рекомендуется пользоваться каким-либо одним из них. Направление движения подвижного контакта (как размыкающего, так и замыкающего) из начального положения в конечное стандарт не устанавливает.

Сложные выключатели, предназначенные для одновременной коммутации нескольких электрических цепей, могут содержать несколько замыкающих или размыкающих контактов или их комбинации.

При совмещенном изображении такого выключателя (т. е. в одном месте схемы) линии, обозначающие подвижные контакты, изображают параллельно одна другой и соединяют символом механической связи — двумя сплошными линиями. Символы двух таких выключателей приведены на рис. 2.

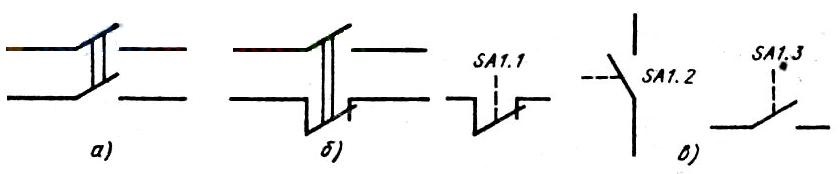

Рис. 2 — Сложные выключатели.

Первый из них (рис. 2,а) содержит два замыкающих контакта. Им можно включить (замкнуть) две электрические цепи, например оба провода сетевого питания прибора или по одному проводу в цепях питания сразу двух приборов. С помощью второго выключателя (рис. 2,б) можно, например, включить питание измерительного прибора и одновременно разомкнуть чувствительный стрелочный измеритель тока.

Если по каким-либо причинам контактные группы сложного выключателя приходится изображать в разных частях схемы, каждый из символов подвижных контактов снабжают отрезком штриховой линии механической связи, а принадлежность к одному изделию указывают в позиционном обозначении (рис. 2,в, контактные группы SA1.1, SA1.2 и SA1.3 принадлежат выключателю SA1).

Говоря о символах замыкающего и размыкающего контактов, имеется в виду, что их подвижные части могут быть зафиксированы как в замкнутом, так и в разомкнутом положениях. Однако есть выключатели, у которых в одном из этих положений контакты не фиксируются, т. е. после устранения действующей на них силы они возвращаются в исходное состояние. Если хотят показать, что контакт не фиксируется в замкнутом положении, на конце линии электрической связи, символизирующем неподвижный контакт, изображают небольшой треугольник, вершина которого как бы отталкивает символ подвижного контакта (рис. 3,а). Аналогично поступают и с символом размыкающего контакта, не фиксирующегося в разомкнутом положении (рис. 3,б).

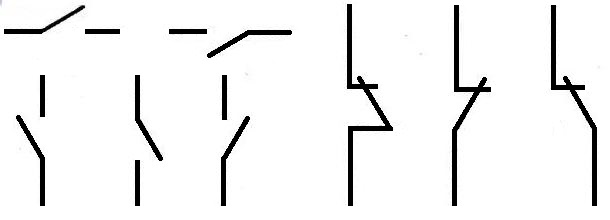

Рис. 3 — Контакты без фиксации

Среди выключателей есть и такие, у которых один подвижный контакт может одновременно замыкать или размыкать две электрические цепи (рис. 4).

Стандарт ЕСКД предусматривает обозначение и таких особенностей выключателей, как неодновременность срабатывания контактов в группе, наличие фиксации в замкнутом или разомкнутом положении контактов выключателей, управляемых кнопками (имеется в виду, что в обычном исполнении такие коммутационные изделия не имеют фиксации), чувствительность к воздействию внешних факторов и т. д.

Отличительным признаком контакта, срабатывающего раньше остальных, является короткая черточка на конце символа подвижного контакта, направленная в сторону его движения при срабатывании. Обозначение срабатывающего с опережением замыкающего контакта показано на рис. 5,а, размыкающего — на рис. 5,б. Если же необходимо указать, что контакт, наоборот, срабатывает позже других в группе, черточку направляют в противоположную сторону (рис. 5,в, г).

Рис. 5 — Обозначение срабатывающего с опережением замыкающего контакта.

Символы контактов без самовозврата после срабатывания используют в обозначениях кнопочных выключателей, поэтому, кроме знака отсутствия самовозврата (небольшой кружок на символе неподвижного контакта) в них вводят и символ ручного привода — кнопки.

Рис. 6 — Обозначение кнопочных выключателей с возвратом

Для примера на рис. 6,а приведено условное обозначение кнопочного выключателя с возвратом в исходное положение путем вытягивания кнопки, на рис. 6,б — с возвратом посредством повторного нажатия на кнопку, а на рис. 6,в — с возвратом посредством отдельного привода, например нажатием специальной кнопки «Сброс».

Признаком контактов, автоматически возвращающихся в исходное положение при перегрузке цепи или превышении допустимых пределов изменения внешних факторов (например, температуры), является знак в виде небольшого прямоугольника на символе подвижного контакта.

Физическую величину, под действием которой контакт возвращается в исходное положение, обозначают общепринятым буквенным символом и математическим знаком «>» (больше) или «<» (меньше).

Так, если рядом с обозначением контакта помещена надпись «U>» (см. рис. 7,а), то это означает, что он реагирует на превышение напряжения сверх допустимого уровня, а этот же буквенный символ со знаком «

Рис. 7 — Обозначение контактов с реакцией на уровень.

Буквенный код изделий этой группы (как, впрочем, и переключателей) в позиционном обозначении определяется коммутируемой цепью и конструктивным исполнением выключателя (вернее, способом управления).

Если выключатель применен в цепи управления, сигнализации, измерения и т. д., его обозначают латинской буквой S, а если в цепи питания, — буквой Q. Способ управления находит отражение во второй букве кода: кнопочные выключатели и переключатели обозначают буквой В (SB), автоматические — буквой F (SF), все остальные — буквой A (SA).

Колонка 1: Обозначение	Колонка 2: Полное название	Колонка 3: Назначение/Применение
Sa1	Выключатель автоматический однополюсный	Защита электрических цепей от перегрузок и коротких замыканий, коммутация однофазных нагрузок.
Sa1	Переключатель однополюсный	Коммутация одной цепи, например, включение/выключение освещения.
Sa1	Разъединитель однополюсный	Создание видимого разрыва электрической цепи для безопасного обслуживания.
Sa1	Датчик температуры (аналоговый)	Измерение температуры и преобразование ее в аналоговый электрический сигнал.
Sa1	Датчик давления (аналоговый)	Измерение давления и преобразование его в аналоговый электрический сигнал.

Интересные факты

“Sa1” может относиться к различным контекстам, в зависимости от области применения. Вот несколько интересных фактов, связанных с этой темой:

1. Схемы электрических цепей: В контексте электрических схем “Sa1” может обозначать определенный элемент, например, переключатель или реле. Эти обозначения помогают инженерам и техникам быстро идентифицировать компоненты и их функции в сложных системах.

2. Системы автоматизации: В автоматизации и управлении процессами “Sa1” может быть частью обозначения для сенсора или актора. Например, это может быть датчик температуры или исполнительный механизм, который управляет каким-либо процессом. Правильное обозначение элементов на схеме критично для эффективного проектирования и диагностики.

3. Стандарты обозначений: В различных отраслях существуют стандарты для обозначения компонентов на схемах, такие как IEC, ANSI и другие. “Sa1” может быть частью этих стандартов, что позволяет унифицировать подход к проектированию и облегчает понимание схем различными специалистами.

Если у вас есть конкретный контекст, в котором используется “Sa1”, пожалуйста, уточните, и я смогу предоставить более точную информацию!

https://youtube.com/watch?v=5ulhRE0OGRI

Переключатели

Переключатели представляют собой устройства, которые соединяют одну или несколько цепей с несколькими другими. Графическое обозначение переключающего контакта включает в себя комбинацию символов для замыкающих и размыкающих контактов (см. рис. 8), при этом подразумевается, что подвижный контакт фиксируется в крайних положениях.

Рис. 8 — Переключатель и его общее обозначение на схемах

Символ подвижного контакта переключателя с фиксацией не только в крайних, но и в среднем (нейтральном) положении изображается между неподвижными контактами (на равном расстоянии от них) и выделяется жирной точкой (см. рис. 9,а).

Если требуется отобразить контакт с фиксацией в нейтральном и одном из крайних положений или без фиксации в крайних положениях, один или оба символа неподвижных контактов дополняются треугольниками (см. рис. 9,б).

Рис. 9 — Переключатели с фиксацией, обозначение на схемах

В некоторых случаях используются переключатели с безобрывным переключением. При переключении такого устройства подвижный контакт не разрывает цепь, соответствующую предыдущему положению, пока не соединит новую цепь. Контакт с безобрывным переключением обозначается короткой черточкой на конце (см. рис. 9,в).

Другие характеристики переключающих контактов (например, срабатывание с опережением или запаздыванием, отсутствие самовозврата и т. д.) обозначаются теми же символами, что и для замыкающих и размыкающих контактов. Символы многоконтактных переключателей создаются на основе соответствующих переключающих контактов, соединяя их линиями механической связи (см. рис. 10).

Рис. 10 — Обозначения многоконтактных переключателей на схемах.

В практике можно встретить переключатели (например, кулачковые), у которых одни и те же контакты многократно замыкаются и размыкаются в зависимости от положения управляющей ручки.

Изобразить такой коммутационный узел с использованием базовых символов замыкающих, размыкающих и переключающих контактов довольно сложно, поэтому в таких случаях ГОСТ 2.755—74 предлагает альтернативные способы обозначения переключателей.

На рис. 13 представлен переключатель на пять положений (они обозначены цифрами 1—5; буквы а—д добавлены для пояснения работы устройства). В этом переключателе соединение цепей а—д отображается отрезками перпендикулярных линий с жирными точками на концах (символы электрического соединения).

В первом положении (линии-соединители напротив цепей а, б и г, д) переключатель соединяет цепи а и б, г и д; во втором — цепи б и г; в третьем — а и в, г и д; в четвертом — а и д; в пятом — а и б, в и д.

Рис. 13 — Переключатель на пять положений.

Другой принцип работы у переключателя, обозначение которого представлено на рис. 14. Он также имеет пять положений, но соединяет цепи а—а, б—б и так далее (по сути, это переключатель на основе замыкающих контактов, которые при более простой коммутации можно было бы изобразить в разрывах цепей).

Рис. 14 — Переключатель на пять положений с иным принципом.

В первом положении замыкаются цепи а—а и б—б (это обозначается жирными точками под ними, символизирующими электрическое соединение); во втором — цепи в—в и б—б; в третьем — а—а и г—г; в четвертом — б—б; в пятом — все четыре цепи.

По типу движения управления рукояткой переключатели классифицируются на:

• угловые.
• нажимные.
• поворотные.

Кнопочные переключатели

Кнопочные переключатели относятся к переключателям нажимного типа.

По принципу действия кнопочные переключатели различают трех видов:

• с самовозвратом, т.е. без фиксации кнопки в положении “Включено” и возвращение кнопки в исходное положение после окончания нажатия;
• с независимой фиксацией, когда кнопка фиксируется в положении “Включено” , а возвращается в исходное положение при повторном нажатии;
• с зависимой фиксацией, когда кнопка из фиксированного положения “Включено” возвращается в исходное положение каким то другим приводом, например при нажатии одной из соседних кнопок.

Переключатель П2К (рис. 5) двухсекционный, и каждая секция может работать как самостоятельный двухпозиционный переключатель. Выводами контактов секций служат отрезки посеребренной проволоки, впрессованные двумя рядами в пластмассовый корпус. При нажатии на кнопку ее шток подвижными контактами замыкает средние контакты секций с одним из крайних контактов. Шток возвращает в исходное положение спиральная пружина.

Рис. 11 — Внешний вид и схема кнопочного переключателя П2К

Переключатели П2К выпускаются

• с независимой фиксацией,
• с зависимой фиксацией,
• с самовозвратом.

Переключатели П2К могут быть многосекционными до восьми групп контактов в одном корпусе. Кроме одиночных, промышленность выпускает переключатели П2К, смонтированными в виде блоков на металлической арматуре. Такие блоки можно увидеть в магнитофонах, приемниках для переключения диапазонов.

Устройство переключателя КМ1 (рис. 4) аналогично конструкции тумблера МТ1, но у него переключение контактов осуществляется нажатием на кнопку.

Рис. 12 — Внешний вид и схема кнопочного переключателя КМ1

Кнопочные переключатели типа КМ могут быть как с самовозвратом, так и с независимой фиксацией.

https://youtube.com/watch?v=oPKx_itmNkM

Тумблеры

Для переключения одной из двух цепей часто применяются угловые переключатели, известные как тумблеры.

Тумблер модели МТ1 (см. рис. 15) имеет три контакта: один переключающий и два неподвижных. В одном положении ручки тумблера замыкаются контакты 1 и 2, а в другом — 1 и 3. С помощью такого устройства можно подключать различные катушки в колебательном контуре, что позволяет переключаться между радиостанциями в двух диапазонах, например, длинноволновом и средневолновом. При использовании тумблера в роли выключателя питания один из контактов (2 или 3) остается неактивным.

Рис. 15 — Внешний вид и схема тумблера МТ1

Тумблер ТВ2-1 (см. рис. 16) включает две пары контактов: 1, 2 и 3, 4. В одном положении ручки замыкаются контакты 1 и 2, а контакты 3 и 4 остаются разомкнутыми. При изменении положения ручки замкнутые контакты 1 и 2 размыкаются, а разомкнутые 3 и 4 замыкаются. Если соединить контакты 1 и 3, то этот тумблер сможет выполнять те же функции, что и тумблер МТ1.

Рис. 16 — Внешний вид и схема тумблера ТВ2-1

Тумблер ТП1-2 (см. рис. 17) фактически представляет собой два переключателя, аналогичных тумблеру МТ1, при этом подвижные контакты 3 и 4 механически связаны. Когда контакты 3 и 1 размыкаются, одновременно замыкаются контакты 3 и 5, а также 4 и 6. С помощью такого тумблера можно одновременно управлять двумя цепями, например, замыкать или разрывать оба провода источника питания или переключать катушки двух колебательных контуров.

Рис. 17 — Внешний вид и схема тумблера ТП1-2

Галетный переключатель

Для коммутации колебательных контуров, например приемника супергетеродинного типа, или элементов измерительных приборов может понадобиться галетный переключатель (рис. 18). Переключатель такого типа состоит из плат (галет), на каждой из которых смонтировано контакты переключателей и фиксирующего механизма.

Галетные переключатели характеризуют числом положений и направлений (под последним понимают число независимых коммутируемых цепей, обычно равное числу подвижных контактов).

Рис. 18 — Галетные переключатели

Каждая галета, в свою очередь, состоит из двух частей: неподвижной (статора), закрепленной на основании фиксирующего механизма, и подвижной (ротора).

На статоре закреплены 12 пружинящих неподвижных контактов, часть из которых (от одного до четырех) длиннее остальных, а на роторе — в зависимости от числа положений — от одного до четырех контактов в форме кольца или секторов с выступами.

Удлиненные контакты статора постоянно соединены с подвижными контактами ротора, остальные соединяются с ними при переводе ротора из одного положения в другое. В зависимости от числа галет и подвижных контактов переключатель может иметь разное число положений и направлений.

На схемах переключатели такого типа изображают, как показано из рис. 19,а. Здесь символ в виде длинной линии с изломом на левом конце обозначает вывод подвижного контакта, перечеркивающая ее короткая линия — сам подвижный контакт, а расположенные напротив нее концы линий электрической связи — неподвижные контакты, число которых равно числу положений переключателя.

Рис. 19 — Галетные переключатели с разным числом положений и направлений

Если переключатель на несколько направлений, число таких контактных групп соответственно увеличивают, изображая их одну под другой (рис. 19,б) или рядом (рис. 19,в).

При расположении символов контактных групп в разных участках схемы их принадлежность к одному коммутационному устройству, как и в ранее рассмотренных случаях, указывают соответствующей нумерацией в позиционных обозначениях (например, SA1.1, SA1.2 и т. д.).

В положениях, в которых подвижный контакт не должен соединяться ни с какой цепью, символ соответствующего неподвижного контакта укорачивают (рис. 19,г). Точно так же поступают и в том случае, если несколько неподвижных контактов соединены вместе. Подвижный контакт с безобрывным переключением цепей выделяют короткой черточкой (рис. 19,е).

Встречаются пёреключатели, у которых подвижный контакт соединяется сразу с несколькими неподвижными контактами. Эту особенность коммутации показывают линией на конце символа подвижного контакта, «охватывающей» соответствующее число символов неподвижных контактов.

Для примера на рис. 19,ж изображен переключатель, у которого одновременно замыкаются три соседние цепи в каждом положении. Если же подобный переключатель в каждом последующем положении подключает параллельную цепь к цепям, замкнутым в предыдущем положении, символ подвижного контакта видоизменяют, как показано на рис. 19,з.

Среди галетных переключателей есть такие, у которых подвижные контакты представляют собой тонкие валики, соединяющие концами пары неподвижных контактов каждый в своей группе (переключатели независимых цепей).

Эту особенность конструкции наглядно отражает и условное обозначение такого переключателя, где символ подвижного контакта — короткая черточка — изображен между символами неподвижных контактов (рис. 20).

Рис. 20 — Переключатель независимых цепей

Движковый переключатель

Определенный интерес вызывает движковый переключатель 2П6Н (с двумя положениями и шестью направлениями). Эти переключатели служат для изменения диапазонов. Конструкция переключателя включает пластиковую колодку с 18 пружинными контактами, расположенными в два ряда, и движок с шестью ножевыми контактами, по три с каждой стороны. В одном из положений (как показано на рис. 141, крайнее левое) ножевые контакты соединяют пружинные контакты 1 и 3, 2 и 4, 7 и 9, 8 и 10, 13 и 15, 14 и 16. В другом положении (по рис. 21, крайнее правое) замыкаются контакты 3 и 5, 4 и 6, 9 и 11, 10 и 12, 15 и 17, 16 и 18. Таким образом, каждая группа из трех соседних контактов (например, 1, 3 и 5) вместе с соответствующим ножевым контактом образует отдельный переключатель, позволяющий соединять две цепи. В общей сложности в конструкции предусмотрено шесть таких переключателей, по три с каждой стороны от движка. Перемещение движка между положениями ограничивается проволочными скобами.

Рис. 21 — Движковый переключатель и схемы замыкания его контактов

Что делает этот переключатель интересным с технической точки зрения? Его можно легко модифицировать для работы в три или четыре положения. Дело в том, что ножевые контакты, удерживаемые петлевидными лепестками в отверстиях движка, можно переставлять или удалять ненужные элементы. Для этого необходимо снять проволочные скобы, извлечь движок из колодки, изменить расположение ножевых контактов в соответствии со схемами переключателей разрабатываемого радиотехнического устройства, а затем вернуть движок на место. При модификации переключателя на три или четыре положения ограничителем перемещения движка служит отверстие в панели, к которой переключатель крепится на стойках, что направляет движение ручки.

Условное обозначение выключателей и переключателей на схемах

Условные графические обозначения коммутационных изделий — выключателей, переключателей и электромагнитных реле построены на основе символов контактов: замыкающих (рис. 1, б), размыкающих (в, г) и переключающих (г, е). Контакты, одновременно замыкающие или размыкающие две цепи, обозначают, как показано на рис. 1, ж, и.

За исходное положение замыкающих контактов принято разомкнутое состояние коммутируемой электрической цепи, размыкающих — замкнутое, переключающих — положение, в котором одна из цепей замкнута, другая разомкнута (исключение составляет контакт с нейтральным положением). Обозначение всех контактов допускается изображать только в зеркальном или повернутом на 90° положениях.

Стандартизованная система обозначений предусматривает отражение и таких конструктивных особенностей, как неодновременность срабатывания одного или нескольких контактов в группе, отсутствие или наличие фиксации их в одном из положений. Так, если необходимо показать, что контакт замыкается или размыкается раньше других, символ его подвижной части дополняют коротким штрихом, направленным в сторону срабатывания (рис. 2, а, б), а если позже, — штрихом, направленным в обратную сторону (рис. 2, в, г). Отсутствие фиксации в замкнутом или разомкнутом положениях (самовозврат) обозначают небольшим треугольником, вершина которого направлена в сторону исходного положения подвижкой части контакта (рис. 2, д, е), а фиксацию — кружком на символе его неподвижной части (рис. 2, ж, и). Последние два обозначения используют в тех случаях, если необходимо показать разновидность коммутационного изделия, контакты которого этими свойствами обычно не обладают.

Условное графическое обозначение выключателей (рис. 3) строят на основе символов замыкающих и размыкающих контактов. При этом имеется в виду, что контакты фиксируются в обоих положениях, т. е. не имеют самовозврата.

Буквенный код изделий этой группы определяется коммутируемой цепью и конструктивным исполнением выключателя. Если последний помещен в цепь управления, сигнализации, измерения, его обозначают латинской буквой S, а если в цепь питания — буквой Q. Способ управления находит отражение во второй букве кода: кнопочные выключатели и переключатели обозначают буквой В (SB), автоматические — буквой F(SF), все остальные — буквой A (SA).

Если в выключателе несколько контактов, символы их подвижных частей располагают параллельно и соединяют линией механической связи. В качестве примера на рис. 3 показано условное графическое обозначение выключателя SA2, содержащего один размыкающий и два замыкающих контакта, и SA3, состоящего из двух замыкающих контактов, причём один из которых (на рисунке — правый) замыкается позже другого. Выключатели Q1 и Q2 служат для коммутации цепей питания. Контакты Q2 механически связаны с каким-либо органом управления, о чем свидетельствует отрезок штриховой линии. При изображении контактов в разных участках схемы принадлежность их одному коммутационному изделию традиционно отражают в буквенно-цифровом позиционном обозначении (SA4.1, SA4.2, SA4.3).

Аналогично, на основе символа переключающего контакта, строят условные графические обозначения двухпозиционных переключателей (рис. 4, SA1, SA4). Если же переключатель фиксируется не только в крайних, но и в среднем (нейтральном) положении, символ подвижной части контакта помешают между символами неподвижных частей, возможность поворота его в обе стороны показывают точкой (SA2 на рис. 4). Так же поступают и в том случае, если необходимо показать на схеме переключатель, фиксируемый только в среднем положении (см. рис. 4, SA3).

Отличительный признак обозначения кнопочных выключателей и переключателей — символ кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5). При этом если условное графическое обозначение построено на базе основного символа контакта (см. рис. 1), то это означает, что выключатель (переключатель) не фиксируется в нажатом положении (при отпускании кнопки возвращается в исходное положение). Если же необходимо показать фиксацию, используют специально предназначенные для этой цели символы контактов с фиксацией (рис. 6). Возврат в исходное положение при нажатии другой кнопки переключателя показывают в этом случае знаком фиксирующего механизма, присоединяя его к символу подвижной части контакта со стороны, противоположной символу кнопки (см. рис. 6, SB1.1, SB1.2). Если же возврат происходит при повторном нажатии кнопки, знак фиксирующего механизма изображают взамен линии механической связи (SB2).

Многопозиционные переключатели (например, галетные) обозначают, как показано на рис. 7. Здесь SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — переключатели с выводами от подвижных контактов, SАЗ (на 3 положения и 3 направления) — без выводов от них. Условное графическое обозначение отдельных контактных групп изображают на схемах в одинаковом положении, принадлежность к одному переключателю традиционно показывают в позиционном обозначении (см. рис. 7, SA1.1, SA1.2).

Для изображения многопозиционных переключателей со сложной коммутацией ГОСТ предусматривает несколько способов. Два из них показаны на рис. 8. Переключатель SA1 — на 5 положений (они обозначены цифрами; буквы а—д введены только для пояснения). В положении 1 соединяются одна с другой цепи а и б, г и д, в положениях 2, 3, 4 — соответственно цепи б и г, а и в, а и д, в положении 5 — цепи а и б, в и г.

Переключатель SA2 — на 4 положения. В первом из них замыкаются цепи а и б (об этом говорят расположенные под ними точки), во втором — цепи в и г, в третьем — в и г, в четвертом — б и г.

Обозначения выключателей и переключателей на электрических схемах

Условные графические обозначения для коммутационных устройств, таких как выключатели, переключатели и электромагнитные реле, основываются на символах контактов: замыкающих (рис. 1, б), размыкающих (в, г) и переключающих (г, е). Контакты, которые одновременно замыкают или размыкают две цепи, обозначаются так, как показано на рис. 1 (ж, и и).

В электрических схемах принято считать, что исходное положение замыкающих контактов — это разомкнутое состояние цепи, размыкающих — замкнутое, а переключающих — такое, при котором одна цепь замкнута, а другая разомкнута (исключение составляют контакты с нейтральным положением). Условные графические обозначения всех контактов могут быть изображены только в зеркальном или повернутом на 90° варианте.

Стандартизированная система условных графических обозначений также учитывает конструктивные особенности, такие как одновременность срабатывания нескольких контактов в группе и наличие или отсутствие фиксации в одном из положений.

Если требуется указать, что контакт замыкается или размыкается раньше других, символ его подвижной части дополняется коротким штрихом, направленным в сторону срабатывания (рис. 2, а, б). Если же он срабатывает позже, штрих направляется в противоположную сторону (рис. 2, в, г).

Отсутствие фиксации в замкнутом или разомкнутом состояниях (самовозврат) обозначается небольшим треугольником, вершина которого указывает на исходное положение подвижной части контакта (рис. 2, д, е). Фиксация обозначается кружком на символе неподвижной части контакта (рис. 2, ж, и).

Эти два типа условных графических обозначений применяются в тех случаях, когда необходимо продемонстрировать особенности коммутационного устройства, которые обычно не характерны для его контактов.

Условное графическое обозначение выключателей на электрических схемах (рис. 3) создается на основе символов замыкающих и размыкающих контактов, при этом подразумевается, что контакты фиксируются в обоих состояниях, то есть не имеют самовозврата.

Буквенный код для изделий этой категории определяется в зависимости от коммутируемой цепи и конструкции выключателя. Если он находится в цепи управления, сигнализации или измерения, его обозначают латинской буквой S, а если в цепи питания — буквой Q. Способ управления отражается во второй букве кода: кнопочные выключатели и переключатели обозначаются буквой В (SB), автоматические — буквой F (SF), остальные — буквой А (SA).

Если в выключателе несколько контактов, символы их подвижных частей располагаются параллельно и соединяются линией механической связи. Например, на рис. 3 показано условное графическое обозначение выключателя SA2, который содержит один размыкающий и два замыкающих контакта, и SA3, состоящего из двух замыкающих контактов, один из которых (на рисунке — правый) замыкается позже другого.

Выключатели Q1 и Q2 предназначены для управления цепями питания. Контакты Q2 механически связаны с каким-либо управляющим элементом, что обозначается отрезком штриховой линии. При изображении контактов в различных частях схемы их принадлежность к одному коммутационному устройству традиционно указывается в буквенно-цифровом позиционном обозначении (SA4.1, SA4.2, SA4.3).

Аналогично, условные графические обозначения двухпозиционных переключателей строятся на основе символа переключающего контакта (рис. 4, SA1, SA4). Если переключатель фиксируется не только в крайних, но и в среднем (нейтральном) положении, символ подвижной части контакта помещается между неподвижными частями, а возможность поворота в обе стороны обозначается точкой (SA2 на рис. 4). То же самое делается, если необходимо показать переключатель, фиксируемый только в среднем положении (см. рис. 4, SA3).

Отличительной чертой условных графических обозначений кнопочных выключателей и переключателей является символ кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5). Если условное графическое обозначение основано на основном символе контакта (см. рис. 1), это указывает на то, что выключатель (переключатель) не фиксируется в нажатом состоянии (при отпускании кнопки возвращается в исходное положение).

Если необходимо показать фиксацию, используются специальные символы контактов с фиксацией (рис. 6). Возврат в исходное положение при нажатии другой кнопки переключателя обозначается знаком фиксирующего механизма, который присоединяется к символу подвижной части контакта с противоположной стороны от символа кнопки (см. рис. 6, SB1.1, SB1.2). Если возврат происходит при повторном нажатии кнопки, знак фиксирующего механизма изображается вместо линии механической связи (SB2).

Многопозиционные переключатели (например, галетные) обозначаются так, как показано на рис. 7. Здесь SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — переключатели с выводами от подвижных контактов, SA3 (на 3 положения и 3 направления) — без выводов от них. Условные графические обозначения отдельных контактных групп изображаются на схемах в одинаковом положении, а принадлежность к одному переключателю традиционно указывается в позиционном обозначении (см. рис. 7, SA1.1, SA1.2).

Для изображения многопозиционных переключателей со сложной коммутацией ГОСТ предлагает несколько методов. Два из них представлены на рис. 8. Переключатель SA1 — на 5 положений (они обозначены цифрами; буквы а—д введены только для пояснения). В первом положении соединяются цепи а и б, г и д, во втором, третьем и четвертом — цепи б и г, а и в, а и д соответственно, а в пятом — цепи а и б, в и г.

Переключатель SA2 — на 4 положения. В первом из них замыкаются цепи а и б (об этом свидетельствуют расположенные под ними точки), во втором — цепи в и г, в третьем — в и г, в четвертом — б и г.
