Замена крестовины карданного вала — важная процедура для надежной работы трансмиссии автомобиля. Крестовина передает крутящий момент от двигателя к колесам, и ее износ может вызвать вибрации, шумы и поломку карданного вала. В этой статье рассмотрим процесс замены крестовины, необходимые инструменты и советы, которые помогут избежать дорогостоящих ремонтов и продлить срок службы автомобиля.
Устройство крестовины

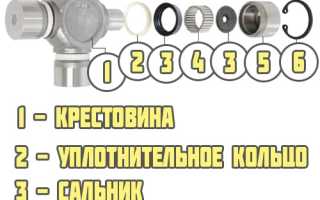

В конструкцию карданного шарнира входят:
- две вилки;
- четыре шипа;
- игольчатые подшипники;
- стопорные кольца.
Крестовина состоит из двух взаимно перпендикулярных осей, которые опираются на игольчатые подшипники. Она изготавливается из легированной стали, проходит процесс закалки и обладает высокой прочностью, что позволяет ей долго выдерживать значительные нагрузки.
Во время движения автомобиля крестовина карданного вала обеспечивает соосность вращающихся элементов, которые постоянно меняют свое положение. Кроме того, она помогает гасить динамические колебания.
Эксперты в области автомобильной техники подчеркивают, что своевременная замена крестовины карданного вала крайне важна для обеспечения надежности и безопасности транспортного средства. Они отмечают, что износ крестовины может привести к возникновению вибраций, шумов и даже поломке трансмиссии. Специалисты рекомендуют регулярно проверять состояние карданного вала, особенно на автомобилях, которые испытывают высокие нагрузки или используются в сложных условиях. Замена крестовины должна проводиться квалифицированными специалистами, так как неправильная установка может вызвать дополнительные проблемы. Также важно использовать качественные запчасти, чтобы обеспечить долговечность и стабильную работу системы.
Эксперты в области автомобильного ремонта подчеркивают важность своевременной замены крестовины карданного вала для обеспечения надежности и безопасности транспортного средства. Они отмечают, что износ крестовины может привести к вибрациям, ухудшению управляемости и даже поломке трансмиссии. Специалисты рекомендуют регулярно проверять состояние крестовины, особенно на автомобилях, которые подвергаются интенсивным нагрузкам или эксплуатации в сложных условиях. При замене важно использовать качественные запчасти, так как это напрямую влияет на долговечность и эффективность работы карданного вала. Профессиональный подход к замене крестовины не только продлевает срок службы автомобиля, но и обеспечивает комфортное вождение.
Возможные неисправности и их признаки
Ремонт карданной передачи в целом и крестовины кардана в частности необходимо производить при наличии следующих признаков:
- вибрация карданного вала;
- стуки при трогании;
- скрип при разгоне;
- ощущение биения в ходовой части.
Основные неисправности карданной передачи, требующие ее ремонта и сопровождающиеся вышеприведенными симптомами, заключаются в заклинивании или разрушении крестовины кардана, а также в ее значительной выработке.
Последнее приводит к появлению люфта. Неисправный карданный шарнир требует замены, после которой может возникнуть необходимость в том, чтобы отцентровать отремонтированный карданный вал.
| Признак неисправности крестовины | Способ проверки | Необходимые инструменты |
|---|---|---|
| Стук в задней части автомобиля при движении | Визуальный осмотр крестовины на наличие люфта, проверка на биение | Отвертка, молоток, линейка |
| Вибрация на высоких скоростях | Проверка люфта крестовины с помощью монтировки | Монтировка, домкрат, подставки |
| Скрип или хруст при движении | Проверка смазки крестовины | Отвертка, смазка для крестовин |
| Утечка смазки | Визуальный осмотр пыльников крестовины | |
| Повреждение пыльника | Визуальный осмотр пыльника |
Читайте также:
| Этап работы | Необходимые инструменты и материалы | Важные нюансы и советы |
|---|---|---|
| Подготовка к работе | – Защитные перчатки и очки – Ветошь – Маркер или краска – Подъемник или яма |
– Обеспечьте безопасность: автомобиль должен быть надежно зафиксирован. – Отметьте взаимное расположение фланцев карданного вала и редуктора/коробки передач, чтобы избежать дисбаланса при сборке. |
| Демонтаж карданного вала | – Набор гаечных ключей (обычно на 13, 17, 19 мм) – Монтировка или большой рычаг (для отсоединения вала) – Емкость для сбора масла (если есть риск утечки из коробки) |
– Перед откручиванием болтов фланцев, убедитесь, что вал не находится под напряжением. – Будьте осторожны, чтобы не повредить сальники коробки передач или редуктора. |
| Извлечение старой крестовины | – Тиски – Молоток – Выколотка (подходящего диаметра) – Съемник для крестовин (опционально, но очень полезно) – WD-40 или аналогичное средство |
– Зафиксируйте карданный вал в тисках. – Аккуратно выбейте стопорные кольца. – Используйте выколотку и молоток, чтобы выдавить чашки крестовины. – Если чашки сильно закисли, используйте WD-40. |
| Установка новой крестовины | – Новая крестовина (соответствующая модели автомобиля) – Смазка (литол или аналогичная) – Молоток – Оправка (подходящего диаметра, чтобы не повредить чашки) – Стопорные кольца (часто идут в комплекте с крестовиной) |
– Очистите посадочные места от грязи и ржавчины. – Смажьте чашки новой крестовины и посадочные места. – Аккуратно запрессуйте чашки, используя молоток и оправку. – Убедитесь, что крестовина свободно вращается без заеданий. – Установите новые стопорные кольца. |
| Сборка и проверка | – Набор гаечных ключей – Динамометрический ключ (для затяжки болтов с нужным моментом) |
– Установите карданный вал, ориентируясь по меткам, сделанным ранее. – Затяните болты фланцев с рекомендованным моментом. – Проверьте отсутствие люфтов в крестовине и фланцах. – Проведите тестовую поездку, обращая внимание на вибрации и посторонние шумы. |
Интересные факты
Вот несколько любопытных фактов о замене крестовины карданного вала:
-
Важность в трансмиссии: Крестовина карданного вала играет незаменимую роль в передаче крутящего момента от двигателя к колесам. Она обеспечивает гибкое соединение карданного вала с другими элементами трансмиссии, что особенно критично для автомобилей с задним или полным приводом. Неправильная установка или износ крестовины могут вызвать вибрации и привести к повреждению других компонентов трансмиссии.
-
Признаки износа: Износ крестовины карданного вала может проявляться в виде стуков или вибраций во время движения, особенно на высоких скоростях. Если вы заметили подобные симптомы, это может указывать на необходимость замены крестовины, чтобы избежать более серьезных проблем с трансмиссией.
-
Способы замены: Замена крестовины может быть осуществлена как в автосервисе, так и самостоятельно, если у вас есть нужные инструменты и опыт. Процесс включает снятие карданного вала, извлечение старой крестовины и установку новой. Важно правильно установить крестовину, чтобы избежать дисбаланса и обеспечить долговечность работы карданного вала.
Замена крестовины
В статье рассмотрим процесс ремонта ВАЗ-2107, популярной модели с карданным валом и шарнирной передачей крутящего момента.
Для работы понадобятся:
- рожковые ключи на 12 и 13;
- накидные ключи на 13 и 27;
- молоток;
- надставка;
- съемник стопорного кольца или пассатижи;
- съемник навесного подшипника.
Важно: за день до замены крестовины кардана обработайте болты жидкостью WD-40. Это упростит их выкручивание, так как они могут закиснуть в процессе эксплуатации.
Демонтаж

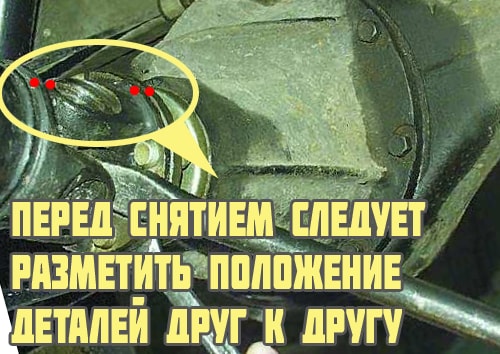

Замена крестовины карданного вала на ВАЗ-2107 начинается с нанесения меток, которые помогут зафиксировать взаимное положение компонентов вала. Это может значительно упростить процесс, так как в некоторых случаях позволяет избежать необходимости в последующей балансировке детали. Работы лучше всего проводить на подъемнике или эстакаде.
Первым шагом является демонтаж карданного вала. Перед тем как приступить к его снятию, рекомендуется аккуратно обстучать все резьбовые соединения легкими ударами молотка. Затем с помощью ключа на 13 откручиваются болты, которые крепят подвесной подшипник, а также гайки, фиксирующие вал к хвостовику. После этого карданный вал можно снять с автомобиля.
После снятия стопорных колец с крестовины вал устанавливают так, чтобы деталь, подлежащая замене, находилась в подвешенном состоянии. Затем с помощью молотка и оправки аккуратно сбивают чашки с крестовины и извлекают сам элемент. В качестве оправки можно использовать отрезок трубы или ключ-головку подходящего диаметра. Чтобы облегчить процесс извлечения крестовины, рекомендуется предварительно обработать края посадочного места наждачной бумагой или напильником.
Монтаж
Перед сборкой карданной передачи необходимо очистить места установки крестовины и стопорных колец. Края отверстий можно обработать наждачной бумагой для улучшения посадки. Перед монтажом новой крестовины снимите чашечки и не до конца вставьте их в посадочные отверстия.

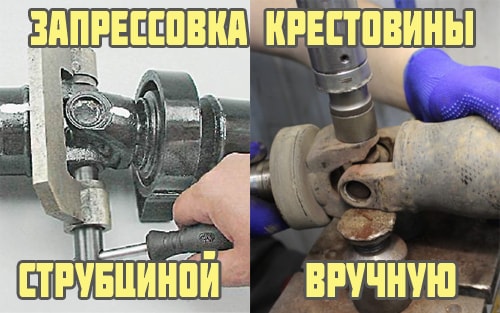

Крестовина устанавливается в зафиксированные чашечки, которые аккуратно забиваются до упора. Для удобства используйте струбцину, чтобы избежать ударных нагрузок. Установка крестовины с другой стороны выполняется аналогично. Затем устанавливаются стопорные кольца.
-
Читайте также:
Рекомендуется заменить подвесной подшипник.
Процесс замены подвесного подшипника карданного вала включает следующие шаги:
- Открутите гайку, крепящую вилку хвостовика, с помощью ключа на 27 и воротка.
- Снимите подшипник съемником, затем сбейте его ударами молотка.
- Очистите место установки.
- Установите новый подшипник и зафиксируйте его стопорным кольцом.
- Наденьте пылезащитную шайбу.
- Установите вилку.
- Затяните фиксирующую гайку.
Замена крестовины выполняется аналогично на автомобилях «Газель» и других моделях с задним приводом. Перед проверкой работы на ходу заведите автомобиль и внимательно наблюдайте за ним. На холостых оборотах машина не должна вибрировать и издавать посторонние звуки.
Вибрация может указывать на неправильную установку деталей и необходимость балансировки карданного вала.
Балансировка карданного вала

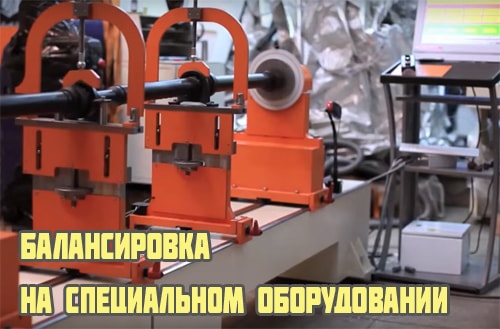

Качественная балансировка карданного вала в домашних условиях невозможна. Для этого требуется специализированное диагностическое и балансировочное оборудование, которое доступно только на заводах и в профессиональных мастерских.
Тем не менее, в домашних условиях можно провести грубую балансировку, которая позволит временно использовать автомобиль.
Для балансировки карданного вала необходимо полностью вывесить автомобиль, запустить двигатель и включить 4-ю передачу. В этом случае вал начнет медленно вращаться. Чтобы определить места, требующие балансировки, нужно прикрепить кусочек мела на расстоянии 1 мм от вала. Если вал не сбалансирован, он будет слегка смещаться, и в местах биения останутся отметки.
Чтобы уравновесить легкие участки с более тяжелыми, можно наварить небольшое количество металла на проблемные зоны. После добавления каждого грамма веса следует проводить тестовые заезды, фиксируя степень улучшения. Процесс продолжается до тех пор, пока вибрация автомобиля не исчезнет или не станет минимальной.
-
Читайте также:
Техническое обслуживание
Техническое обслуживание карданной передачи включает периодическое шприцевание крестовины, которое рекомендуется проводить раз в несколько месяцев.
Эта процедура заключается в введении смазки в деталь и выполняется как на УАЗ-Патриот, так и на иномарках. В отечественных автомобилях «классического» типа шприцевание кардана не требуется. Для смазки используют высокотемпературные пластичные составы класса вязкости NLGI-2, которые способны долго сохранять свои свойства в сложных условиях.
Своевременное обслуживание и диагностика карданного вала и крестовины помогают поддерживать в исправном состоянии мосты и коробку передач. В заднеприводных автомобилях поломка этих агрегатов часто является следствием вибрации, возникающей из-за неисправностей кардана.
Советы по выбору качественной крестовины
При выборе качественной крестовины для карданного вала важно учитывать несколько ключевых факторов, которые могут существенно повлиять на долговечность и надежность данного компонента. Крестовина является одним из основных элементов карданного вала, обеспечивающим передачу крутящего момента от двигателя к колесам автомобиля. Неправильный выбор или установка крестовины может привести к серьезным поломкам и дорогостоящему ремонту.
Первым шагом в выборе крестовины является определение ее типа и размеров. Необходимо знать марку и модель автомобиля, а также спецификации карданного вала. Важно обратить внимание на такие параметры, как диаметр и длина шлицевых соединений, а также угол наклона. Рекомендуется использовать оригинальные запчасти или качественные аналоги, которые соответствуют заводским стандартам.
Следующий аспект — это материал, из которого изготовлена крестовина. Наиболее распространенными материалами являются сталь и алюминий. Стальные крестовины обладают высокой прочностью и устойчивостью к износу, однако они могут быть подвержены коррозии. Алюминиевые крестовины легче и менее подвержены коррозии, но могут быть менее прочными. Выбор материала зависит от условий эксплуатации автомобиля и предпочтений владельца.
Также стоит обратить внимание на производителя. Известные бренды, такие как Spicer, GKN, и другие, зарекомендовали себя на рынке благодаря высокому качеству своих изделий. При выборе менее известных производителей важно изучить отзывы и репутацию компании, чтобы избежать покупки некачественной продукции.
-
Читайте также:
Не менее важным является проверка наличия сертификатов качества и соответствия стандартам. Крестовины, прошедшие сертификацию, гарантируют, что они были протестированы на прочность и надежность. Это может стать дополнительной гарантией того, что запчасть прослужит долго и не подведет в ответственный момент.
При покупке крестовины также рекомендуется обратить внимание на упаковку и внешний вид изделия. Качественная крестовина должна иметь ровные швы, отсутствие трещин и дефектов, а также быть хорошо упакована. Это может свидетельствовать о том, что производитель заботится о качестве своей продукции.
Наконец, перед установкой крестовины важно провести ее визуальный осмотр и убедиться в отсутствии повреждений. Если есть сомнения в качестве детали, лучше обратиться к специалистам для получения консультации или установки. Правильный выбор и установка крестовины карданного вала — залог надежной работы трансмиссии и безопасности на дороге.
Обслуживание и уход за карданным валом
Карданный вал является важной частью трансмиссии автомобиля, обеспечивая передачу крутящего момента от двигателя к колесам. Его надежная работа зависит от состояния крестовин, которые соединяют различные секции вала. Правильное обслуживание и уход за карданным валом помогут продлить срок службы автомобиля и избежать дорогостоящих ремонтов.
Первым шагом в обслуживании карданного вала является регулярная проверка состояния крестовин. Необходимо обращать внимание на наличие люфта, трещин или коррозии. Если крестовина изношена, это может привести к вибрациям, шуму и даже поломке вала. Рекомендуется проводить визуальный осмотр каждые 10-15 тысяч километров пробега.
Для проверки люфта крестовины, необходимо поднять автомобиль на подъемнике и покрутить карданный вал вручную. Если вы заметите значительный люфт или заедание, это может быть признаком необходимости замены крестовины. Также стоит обратить внимание на наличие смазки в местах соединения. Если смазка отсутствует, это может привести к преждевременному износу.
При замене крестовины важно использовать качественные запчасти, соответствующие спецификациям производителя. Некачественные детали могут привести к повторным поломкам и дополнительным затратам. Перед установкой новой крестовины рекомендуется очистить все соединения от старой смазки и грязи, чтобы обеспечить надежное сцепление.
Процесс замены крестовины включает в себя несколько этапов. Сначала необходимо снять карданный вал с автомобиля. Для этого открутите болты, крепящие вал к фланцам трансмиссии и дифференциала. После этого аккуратно извлеките вал и положите его на ровную поверхность.
Далее, с помощью специального инструмента, удалите старую крестовину. Это может потребовать применения молотка и оправки, чтобы аккуратно выбить старые иглы. После удаления старой крестовины установите новую, предварительно смазав ее специальной смазкой. Убедитесь, что все элементы правильно выровнены и зафиксированы.
После установки крестовины, соберите карданный вал обратно и установите его на место. Не забудьте затянуть все болты до рекомендованного момента, чтобы избежать ослабления соединений во время эксплуатации. После завершения работ рекомендуется провести тест-драйв, чтобы убедиться в отсутствии вибраций и шумов.
Регулярное обслуживание карданного вала и его крестовин поможет избежать серьезных поломок и продлить срок службы автомобиля. Следите за состоянием этих компонентов, и ваш автомобиль будет служить вам верой и правдой на протяжении многих лет.
Вопрос-ответ
Можно ли поменять крестовину на кардане?
Демонтаж кардана. Крестовину можно поменять и без снятия карданного вала — для этого понадобятся специальные фиксаторы и съёмники.
Нужно ли балансировать кардан после замены крестовины?
После замены крестовин, независимо от способа их установки, на карданных валах с двумя и более опорами, мы рекомендуем балансировать карданный вал, так как только балансировка на высокоточном оборудовании может подтвердить отсутствие дисбаланса или указать на необходимость изменения центра масс.
Советы
СОВЕТ №1
Перед началом работы убедитесь, что у вас есть все необходимые инструменты и запчасти. Вам понадобятся: набор ключей, отвертки, молоток, пресс для подшипников и, конечно, новая крестовина. Это поможет избежать ненужных перерывов в процессе замены.
СОВЕТ №2
Обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. В нем могут быть указаны специфические моменты, касающиеся замены крестовины карданного вала, которые помогут вам избежать ошибок и повреждений.
СОВЕТ №3
При снятии карданного вала обязательно отметьте его положение относительно трансмиссии и дифференциала. Это поможет вам правильно установить вал обратно, что важно для предотвращения вибраций и износа.
СОВЕТ №4
После завершения замены крестовины, проверьте балансировку карданного вала. Неправильная балансировка может привести к вибрациям и повреждению других компонентов трансмиссии. Лучше всего провести тест-драйв на небольшой скорости, чтобы убедиться в отсутствии посторонних звуков и вибраций.
