Карданная передача — ключевой элемент для передачи вращательного движения между несоосными валами. Она используется в автомобилях, сельскохозяйственной технике и других машинах, где требуется передача мощности с одного узла на другой с возможностью изменения угла между валами. В статье рассмотрим назначение, устройство и принцип работы карданной передачи, что поможет лучше понять её роль в механических системах и повысить эффективность эксплуатации техники.

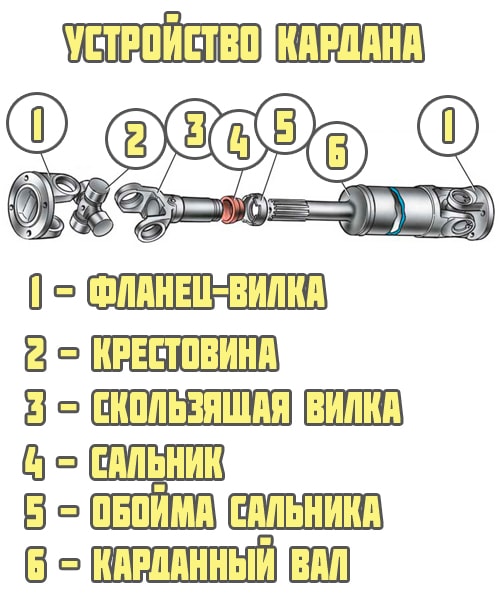

Устройство карданного вала
Схема карданной передачи состоит из следующих элементов:
- Одна или несколько секций, выполненных из тонкостенной полой трубы;
- Шлицевое раздвижное соединение;
- Вилки;
- Крестовина;
- Подвесной подшипник;
- Крепежные элементы;
- Задний подвижный фланец.
Механизм может быть как одновальным, так и двухвальным. В двухвальных системах имеется промежуточный карданный вал, к задней части которого приваривается хвостовик с наружными шлицами, а передняя часть соединяется с шарниром и скользящей втулкой. Одновальные конструкции не имеют промежуточного элемента.
В передней части автомобиля карданный вал фиксируется в коробке передач с помощью подвижного шлицевого соединения. На конце механизма предусмотрено отверстие с внутренними шлицами, что позволяет шлицам смещаться продольно во время движения.
Подвесной подшипник карданного вала устанавливается и крепится к кузову через кронштейн, что предотвращает излишнее смещение агрегата.

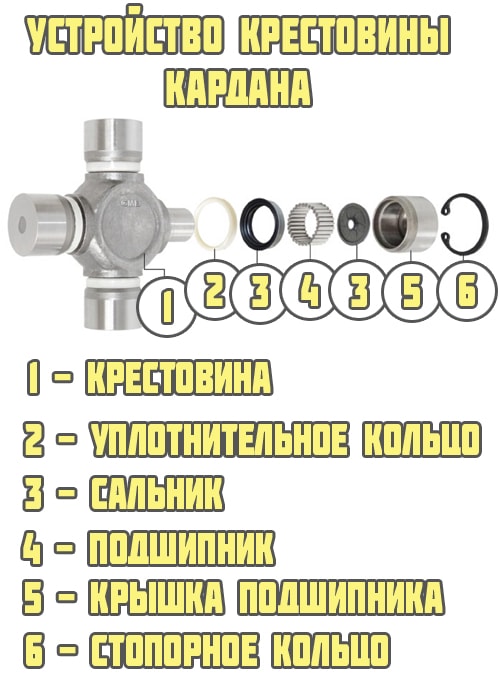

Вилка карданного вала располагается между передней и средней частями. В вилке находится крестовина с игольчатыми подшипниками, что обеспечивает передачу крутящего момента при различных углах изгиба карданного вала.
В задней части передача соединяется с редуктором заднего моста через фланец. Хвостовик с внешними шлицами входит во фланец привода главной передачи.
Карданная передача является важным компонентом трансмиссии многих транспортных средств, обеспечивая передачу крутящего момента от двигателя к колесам. Эксперты подчеркивают, что основная функция карданной передачи заключается в компенсации угловых смещений между валами, что особенно актуально в условиях работы с подвесками, где возможны изменения положения. Устройство карданной передачи включает карданные шарниры, которые позволяют валам вращаться под различными углами. Принцип работы основан на передаче вращательного движения через эти шарниры, что обеспечивает плавность и эффективность работы системы. Специалисты отмечают, что правильная настройка и обслуживание карданной передачи крайне важны для долговечности и надежности всего механизма, особенно при повышенных нагрузках.
Карданная передача является ключевым элементом в трансмиссии многих транспортных средств и машин. Эксперты отмечают, что ее основное назначение заключается в передаче крутящего момента от одного вала к другому, особенно когда они расположены под углом. Устройство карданной передачи включает в себя карданные шарниры, которые обеспечивают гибкость и возможность изменения угла между валами. Принцип работы основан на вращении одного из валов, что приводит в движение другой вал через систему шарниров. Специалисты подчеркивают, что такая конструкция позволяет эффективно передавать мощность даже в условиях сложного рельефа, что делает карданные передачи незаменимыми в автомобилестроении и промышленности. Надежность и долговечность этих систем также зависят от правильного обслуживания и регулярной проверки состояния компонентов.
Принцип действия КВ
Принцип работы карданной передачи заключается в возможности транспортировки крутящего момента при изменяющемся положении «кардана» в пространстве. Реализация этого принципа происходит за счет двух механизмов:
Читайте также:
- Вилка скользящая карданного вала;
- Крестообразный шарнир.
Скользящая вилка необходима для некоторого увеличения длины механизма при движении по неровной дороге. За счет длинного шлицевого соединения поступление момента не прекращается тогда, когда подвеска вместе с задним мостом смещается вверх или вниз.
Шарнир, в свою очередь, обеспечивает вращение колес при изменении угла изгиба КВ. Считается, что механизм способен продуктивно работать при углах не более 20°. Далее начинается его активный износ.
| Компонент карданной передачи | Назначение | Принцип работы |
|---|---|---|
| Карданный вал (крестовина) | Передача вращающего момента между валами, расположенными под углом друг к другу. | Вращение одного вала передается на другой через крестовину, которая изменяет направление вращения в зависимости от угла между валами. |
| Подшипники | Обеспечение свободного вращения карданного вала. | Уменьшают трение и обеспечивают плавность вращения. |
| Вилки (наконечники) | Соединение карданного вала с приводным и ведомым валами. | Передают крутящий момент от вала к валу. |
| Шлицевое соединение (иногда) | Обеспечение прочного соединения и возможности осевого перемещения. | Позволяет компенсировать небольшие изменения длины вала при работе. |
| Упругие элементы (в некоторых конструкциях) | Компенсация несоосности и вибраций. | Поглощают колебания и удары, снижая нагрузку на другие компоненты. |
| Защитный чехол (пыльник) | Защита от попадания грязи и влаги. | Обеспечивает смазку и продлевает срок службы карданной передачи. |
| Назначение | Устройство | Принцип работы |
|---|---|---|
| Передача крутящего момента между валами, оси которых пересекаются под углом или могут изменять свое взаимное положение. | Карданный вал: состоит из одной или нескольких секций, соединенных карданными шарнирами. | Вращение одного вала передается на другой через карданные шарниры, которые компенсируют изменение угла между валами. |
| Компенсация изменения расстояния между соединяемыми валами (например, при работе подвески автомобиля). | Карданный шарнир: обеспечивает передачу крутящего момента при угловом смещении валов. Бывают неравноскоростные (крестовинные) и равноскоростные (ШРУС). | Крестовинный шарнир состоит из двух вилок и крестовины. При вращении валов крестовина позволяет вилкам поворачиваться относительно друг друга. |
| Сглаживание ударных нагрузок и вибраций, возникающих при работе трансмиссии. | Скользящее шлицевое соединение: позволяет изменять длину карданного вала, компенсируя осевые перемещения. | Одна часть соединения (например, вилка) имеет внутренние шлицы, другая (например, вал) – наружные. При изменении расстояния между валами шлицы скользят друг по другу. |
| Обеспечение возможности работы механизмов, расположенных на разных уровнях или под разными углами. | Опоры карданного вала (подвесные подшипники): поддерживают карданный вал и предотвращают его провисание и вибрации. | Подшипники обеспечивают свободное вращение вала, а резиновая обойма поглощает вибрации и шум. |
| Применение в автомобилях (привод на задние или все колеса), сельскохозяйственной технике, промышленном оборудовании. | Защитные кожухи и пыльники: предотвращают попадание грязи и влаги в шарниры и шлицевые соединения, сохраняя смазку. | Кожухи и пыльники герметизируют подвижные элементы, продлевая срок службы карданной передачи. |
Интересные факты
Вот несколько увлекательных фактов о карданной передаче:
-
Историческая ценность: Карданная передача получила свое название в честь итальянского ученого и изобретателя Джероламо Кардано, который в XVI веке создал механизм, позволяющий передавать вращение между валами, расположенными под углом друг к другу. Это открытие стало основой для множества современных трансмиссий и приводных систем.
-
Широкая сфера применения: Карданные передачи находят применение не только в автомобилях, но и в различных отраслях, таких как авиация, судостроение и промышленное оборудование. Они обеспечивают передачу мощности и вращения в ситуациях, когда прямое соединение валов невозможно из-за их расположения.
-
Принцип функционирования: Карданная передача функционирует на основе передачи вращательного движения через два или более карданных шарнира, которые позволяют валам свободно перемещаться в разных плоскостях. Это обеспечивает гибкость и снижает нагрузку на компоненты, что особенно актуально в условиях неровных дорог или при работе с тяжелыми грузами.

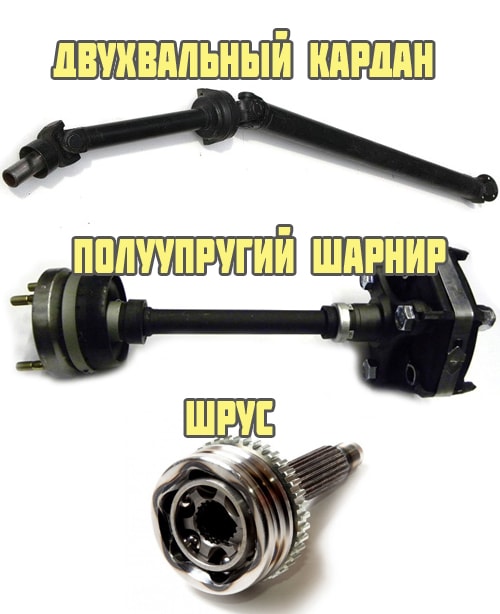

Типы карданной передачи
В производстве автомобилей используются различные виды карданных передач:
- С шарниром неравных угловых скоростей (традиционная карданная передача);
- С шарнирами равных угловых скоростей (ШРУС);
- С полукарданными упругими шарнирами;
- С жесткими полукарданными шарнирами.
Система с шарниром неравных угловых скоростей считается традиционной. В ее конструкции есть вилки, крестовина и игольчатые подшипники. Она широко применяется на заднеприводных автомобилях.
Современные внедорожники чаще всего оснащаются системами с ШРУСами, которые обеспечивают комфортную езду и устраняют вибрации.
Упругие шарниры представляют собой резиновую муфту, передающую момент при углах изгиба до 8°. Мягкость резины обеспечивает плавный старт и исключает резкие динамические нагрузки. Гибкие соединения не требуют регулярного технического обслуживания.
Жесткий полукарданный шарнир имеет сложную конструкцию и передает момент за счет зазоров в шлицевом соединении. Из-за сложности производства и быстрого износа такие шарниры не применяются в автомобилестроении.
Частые неисправности и их устранение
Все неисправности можно классифицировать по характерным признакам:
- Вибрация во время движения — это может указывать на износ подшипников крестовины или скользящей втулки, а также на нарушение балансировки вала;
- Стуки при старте — причиной могут быть изношенные шлицы скользящего соединения или ослабленные крепежные болты;
- Утечка масла из подшипников — свидетельствует о износе сальников.
Для устранения указанных проблем «карданы» снимаются и подвергаются дефектовке, а поврежденные элементы заменяются. В случае обнаружения дисбаланса необходимо провести балансировку вала в динамических условиях.
Перспективы развития системы карданной передачи
Классический ШНУС имеет технологические недостатки. Во время движения скорость вращения валов может изменяться, что приводит к ускорению или замедлению ведомого вала, даже если ведущий вал стабилен. Это вызывает более быстрый износ механизма и увеличивает нагрузку на задний мост, а также вызывает вибрации.
Карданную передачу можно заменить валом с ШРУСами, которые уже используются на некоторых внедорожниках. ШРУС также можно установить в карданной передаче автомобилей ВАЗ-2107 и других моделях «классики». На рынке доступны ремонтные комплекты.
Использование шарнира равных угловых скоростей устраняет недостатки традиционной крестовины. Скорость вращения вала становится стабильной, исчезает вибрация, а КВ не требует балансировки после ремонта. Угол передачи крутящего момента может достигать 17°.
Где еще применяются валы карданного типа
Какова роль карданного вала, помимо соединения коробки передач с мостом и колесами? На самом деле, область применения шарниров НУС довольно обширна. Их используют для создания регулируемых рулевых колонок, где требуется передача крутящего момента от руля к колесам. Кроме того, крестовидные соединения находят применение в различных наборах инструментов, позволяя работать с болтами, расположенными не на одной линии с удлинителем ключа.
Сегодня карданные шарниры, несмотря на их широкое использование в различных отраслях промышленности, воспринимаются как устаревшие. Все большее внимание привлекают ШРУСЫ, в то время как крестовины и вилки постепенно уходят в прошлое.
Сравнение карданной передачи с другими типами трансмиссий
Карданная передача, как один из ключевых элементов трансмиссий, имеет свои уникальные особенности и преимущества по сравнению с другими типами систем передачи крутящего момента. Важно рассмотреть, как карданная передача соотносится с другими распространенными типами трансмиссий, такими как цепные, ременные и планетарные передачи.
-
Читайте также:
Во-первых, карданная передача обеспечивает более высокую эффективность передачи крутящего момента. В отличие от цепных и ременных передач, которые могут терять мощность из-за трения и растяжения, карданные передачи минимизируют потери благодаря жесткой конструкции и прямой передаче силы. Это делает их особенно подходящими для высокомощных и высокоскоростных приложений, таких как автомобили и промышленные машины.
Во-вторых, карданные передачи способны передавать крутящий момент под углом. Это свойство делает их незаменимыми в тех случаях, когда необходимо передавать мощность от одного элемента к другому, находящемуся под углом, например, в трансмиссиях автомобилей, где двигатель и ведущие колеса расположены не в одной линии. В отличие от цепных и ременных передач, которые требуют прямого соединения, карданные передачи могут эффективно работать в условиях угловых смещений.
Сравнивая карданные передачи с планетарными, можно отметить, что последние обеспечивают более компактные решения и могут изменять передаточное отношение без необходимости в дополнительных механизмах. Однако планетарные передачи часто имеют более сложную конструкцию и требуют более тщательного обслуживания. Карданные передачи, напротив, проще в обслуживании и ремонте, что делает их более предпочтительными в некоторых промышленных и автомобильных приложениях.
Также стоит отметить, что карданные передачи имеют высокую надежность и долговечность. Они менее подвержены износу по сравнению с цепными и ременными системами, которые требуют регулярной замены и натяжения. Это делает карданные передачи более экономически выгодными в долгосрочной перспективе, особенно в условиях интенсивной эксплуатации.
В заключение, карданная передача обладает рядом преимуществ, которые делают её предпочтительным выбором в ряде приложений. Она сочетает в себе высокую эффективность, возможность передачи крутящего момента под углом, простоту обслуживания и надежность. Эти характеристики позволяют карданным передачам оставаться важным элементом в современных трансмиссиях, несмотря на наличие альтернативных решений.
История развития карданной передачи
Карданная передача, или карданный вал, представляет собой важный элемент трансмиссии, который обеспечивает передачу вращающего момента от одного узла к другому, при этом позволяя компенсировать углы между ними. История карданной передачи насчитывает несколько веков и включает в себя множество этапов развития, начиная с первых примитивных конструкций и заканчивая современными высокотехнологичными решениями.
Первоначально карданные механизмы были разработаны в Древнем Китае и Древнем Риме. Одним из первых упоминаний о карданной передаче можно считать работы древнеримского инженера Витрувия, который описывал механизмы, использующие принцип передачи вращения через оси, расположенные под углом друг к другу. Однако настоящая революция в области карданных передач произошла в XVI веке благодаря итальянскому ученому Галлилео Галилею, который впервые описал принцип работы карданного механизма, позволяющего передавать вращение между неколлинеарными осями.
В XVII веке карданные передачи начали активно использоваться в различных механизмах, включая часы и различные машины. В это время механизмы стали более сложными, и карданные передачи стали необходимыми для обеспечения надежной работы устройств, где требовалась передача вращения под углом. В 17 веке также был разработан карданный вал, который стал основой для многих современных трансмиссий.
С развитием промышленности в XIX веке карданные передачи начали использоваться в автомобилестроении. Первые автомобили использовали простые механизмы, но с увеличением мощности двигателей и усложнением конструкции автомобилей возникла необходимость в более надежных и эффективных карданных передачах. В это время были разработаны различные типы карданных валов, которые позволяли передавать мощность от двигателя к колесам, компенсируя при этом движения кузова автомобиля.
-
Читайте также:
В XX веке карданные передачи претерпели значительные изменения благодаря внедрению новых материалов и технологий. Появление легких сплавов и высокопрочных сталей позволило создавать более легкие и прочные карданные валы. Также были разработаны системы, которые позволяли уменьшить вибрации и шум, возникающие при работе карданных передач. В результате карданные передачи стали более эффективными и надежными, что способствовало их широкому распространению в автомобилестроении и других отраслях.
Современные карданные передачи продолжают развиваться, внедряя новые технологии, такие как автоматизированные системы управления и интеллектуальные датчики, которые позволяют улучшить характеристики и надежность работы. В настоящее время карданные передачи используются не только в автомобилях, но и в авиации, судостроении, а также в различных промышленных машинах и оборудовании.
Таким образом, история развития карданной передачи является ярким примером того, как инженерная мысль и технологии эволюционировали на протяжении веков, адаптируясь к новым требованиям и условиям эксплуатации. Эта эволюция продолжается и сегодня, открывая новые горизонты для применения карданных механизмов в различных областях.
Вопрос-ответ
Назначение и устройство карданной передачи?
Карданная передача представляет собой механическое устройство, которое, прежде всего, передает крутящий момент от двигателя к колесам автомобиля. Она состоит из нескольких основных компонентов, среди которых, например, валы, крестовины и опорные подшипники.
Что такое карданная передача?
Карданная передача (разговорное — «кардан») — шарнирный механизм, передающий между валами, пересекающимися в центре карданной передачи и имеющими возможность взаимного углового перемещения. Широко используется в различных областях человеческой деятельности, когда трудно обеспечить соосность вращающихся элементов.
Как работает кардан?
По сути, карданный вал передает крутящий момент и вращение через ряд компонентов. Универсальные шарниры (U-образные шарниры) на обоих концах вала компенсируют изменения угла между ведущими и ведомыми компонентами, обеспечивая плавную передачу мощности даже при неидеальном совмещении компонентов.
Советы
СОВЕТ №1
Изучите основные компоненты карданной передачи, такие как карданный вал, крестовины и подшипники. Понимание их функций поможет вам лучше осознать, как работает вся система и какие элементы могут требовать внимания при обслуживании.
СОВЕТ №2
Регулярно проверяйте состояние карданной передачи на вашем автомобиле. Обратите внимание на возможные шумы, вибрации или утечки смазки, так как эти признаки могут указывать на необходимость ремонта или замены компонентов.
СОВЕТ №3
При замене карданной передачи или ее компонентов используйте только качественные запчасти. Это обеспечит надежность и долговечность работы системы, а также снизит риск поломок в будущем.
СОВЕТ №4
Обратитесь к профессионалам для диагностики и ремонта карданной передачи, если у вас нет достаточного опыта. Неправильная установка или обслуживание могут привести к серьезным повреждениям и увеличению затрат на ремонт.
