Стабилизатор поперечной устойчивости — важный элемент подвески автомобиля, обеспечивающий стабильность и управляемость, особенно в поворотах. В статье рассмотрим устройство и принцип работы стабилизатора передней и задней подвески, а также его влияние на безопасность и комфорт вождения. Понимание работы стабилизатора поможет автолюбителям оценить его роль в надежности автомобиля и продлить срок службы подвески.
Зачем он нужен?
При прохождении поворотов на автомобиле возникает центростремительная сила, направленная к центру. Это приводит к наклону машины: нагрузка на внешние колеса увеличивается, а на внутренние снижается. В результате сцепление колес с дорогой уменьшается, что ухудшает управляемость.
Эта проблема особенно актуальна для автомобилей с независимой подвеской. Чтобы компенсировать:
- ухудшение управляемости;
- снижение сцепления колес с дорогой;
- безопасность передвижения
в конструкцию автомобиля включают антиролл-бар. Его конструкция может варьироваться в зависимости от модели и марки, используя различные стойки, рычаги и втулки стабилизатора поперечной устойчивости.
Эксперты отмечают, что стабилизаторы поперечной устойчивости играют ключевую роль в обеспечении безопасности и комфорта при движении автомобиля. Эти устройства, устанавливаемые как на передней, так и на задней подвеске, предназначены для уменьшения кренов кузова при поворотах. Принцип работы стабилизатора основан на использовании жесткой балки, соединяющей подвески с обеих сторон автомобиля. При повороте автомобиля одна сторона подвески поднимается, а другая опускается, что вызывает деформацию стабилизатора. Это, в свою очередь, создает противодействие крену, улучшая сцепление колес с дорогой и повышая устойчивость. Таким образом, правильно настроенные стабилизаторы способствуют не только улучшению управляемости, но и увеличению срока службы шин, что делает их важным элементом в конструкции современных автомобилей.
Принцип работы стабилизатора поперечной устойчивости и его реализация

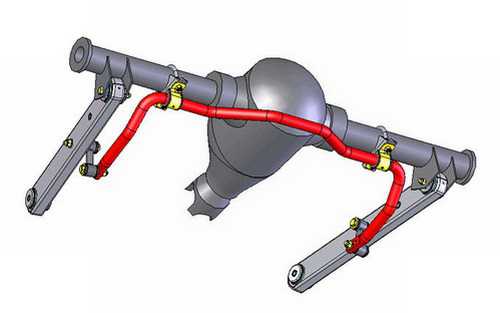

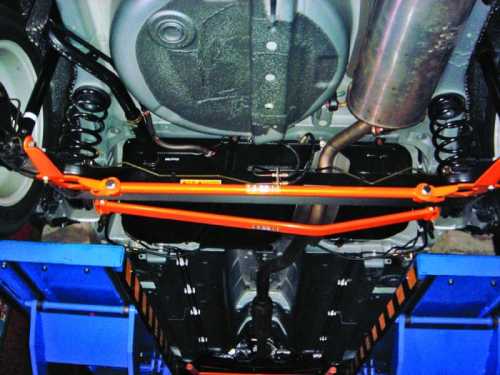

Стабилизатор поперечной устойчивости – круглая металлическая штанга, которой придают порой довольно причудливую форму, через специальный рычаг и стойку (в зависимости от марки машины) соединяющая между собой элементы подвески авто. Принцип, положенный в основу его работы, можно лучше понять с помощью приведенного рисунка.
Рассмотрим, зачем нужен, а также как работает передний стабилизатор поперечной устойчивости. При движении авто в повороте возникающая центростремительная сила прижимает колесо, движущееся по внешнему радиусу, к дорожному покрытию, а внутреннее наоборот старается от него оторвать. Так как элементы подвески через рычаг между собой связывает стабилизатор поперечной устойчивости, выделенный красным цветом, а его середина закреплена неподвижно, то когда один его конец идет вниз, а другой вверх, он работает как торсион.
Часть усилия, возникающего на расположенном с внешней стороны колесе, передается на внутреннее, тем самым выравнивая нагрузку между ними.
| Компонент | Передняя подвеска | Задняя подвеска |
|---|---|---|
| Тип стабилизатора | Обычно трубчатый или составной (из нескольких элементов) | Обычно трубчатый или составной (из нескольких элементов) |
| Местоположение | Между нижними рычагами подвески (или стойками, в зависимости от конструкции) | Между нижними рычагами подвески (или балкой, в зависимости от конструкции) |
| Функция | Предотвращает чрезмерный крен кузова при поворотах, улучшает управляемость и курсовую устойчивость | Предотвращает чрезмерный крен кузова при поворотах, улучшает управляемость и курсовую устойчивость |
| Принцип работы | При крене кузова, стабилизатор противодействует этому, распределяя нагрузку между колесами одной оси. Более нагруженное колесо передает усилие через стабилизатор на менее нагруженное, уменьшая крен. | При крене кузова, стабилизатор противодействует этому, распределяя нагрузку между колесами одной оси. Более нагруженное колесо передает усилие через стабилизатор на менее нагруженное, уменьшая крен. |
| Материал | Обычно сталь, иногда алюминиевый сплав | Обычно сталь, иногда алюминиевый сплав |
| Регулировка жесткости | Может быть регулируемым (например, с помощью изменяемых втулок) или нерегулируемым | Может быть регулируемым (например, с помощью изменяемых втулок) или нерегулируемым |
| Влияние на комфорт | Увеличение жесткости стабилизатора улучшает управляемость, но может ухудшить комфорт | Увеличение жесткости стабилизатора улучшает управляемость, но может ухудшить комфорт |
| Влияние на управляемость | Увеличение жесткости стабилизатора улучшает управляемость, уменьшая крен | Увеличение жесткости стабилизатора улучшает управляемость, уменьшая крен |
Интересные факты
Вот несколько интересных фактов о стабилизаторах поперечной устойчивости:
-
Принцип работы: Стабилизаторы поперечной устойчивости (или антиролл-бары) работают на основе механического принципа рычага. Когда автомобиль поворачивает, одна сторона кузова поднимается, а другая опускается. Стабилизатор соединяет обе стороны подвески, передавая силу от одной стороны к другой, что помогает уменьшить крен кузова и улучшает сцепление колес с дорогой.
-
Материалы и конструкция: Стабилизаторы обычно изготавливаются из высокопрочной стали или композитных материалов, что позволяет им быть легкими и одновременно прочными. Некоторые современные автомобили используют активные стабилизаторы, которые могут изменять свою жесткость в зависимости от условий движения, что обеспечивает еще большую стабильность и комфорт.
-
Влияние на управляемость: Стабилизаторы поперечной устойчивости не только уменьшают крен кузова, но и влияют на поведение автомобиля в поворотах. Они помогают поддерживать более равномерное распределение веса между колесами, что улучшает управляемость и снижает вероятность сноса или заноса, особенно в условиях высокой скорости или на скользкой дороге.
Как работает Anti-Roll bars в разных условиях
Несмотря на преимущества технического решения, многие пользователи сомневаются в его необходимости. Яркий пример — внедорожники. Обычно у них задняя ось имеет зависимую подвеску, что делает стабилизатор поперечной устойчивости задней подвески излишним — с этой задачей справляется задний мост.
Читайте также:
Это помогает понять ограничения стабилизатора. Независимая подвеска позволяет каждому колесу реагировать на неровности дороги отдельно, не влияя на другое. Однако установка переднего стабилизатора нарушает независимость подвески, и усилия от одного колеса передаются на другое.
Конструкция стабилизатора варьируется в зависимости от модели автомобиля, но ключевым аспектом является жесткость. Более жесткий стабилизатор, особенно спереди, может лишить независимую подвеску ее преимуществ, в то время как задний стабилизатор влияет на устойчивость в поворотах и маневренность.
Таким образом, возникает противоречие классического стабилизатора: он улучшает поведение автомобиля в поворотах, но ухудшает характеристики независимой подвески, что негативно сказывается на управляемости. Поведение автомобиля также зависит от жесткости этого элемента.
С другой стороны, наблюдается снижение проходимости внедорожников на сложных маршрутах, так как уменьшение ходов подвески может привести к вывешиванию колеса. Поэтому возникает вопрос: насколько необходим стабилизатор в условиях бездорожья, если он предназначен для высокоскоростных маневров в поворотах?
Варианты устранения противоречий
Самым кардинальным способом избавиться от подобных противоречий, является так называемая адаптивная подвеска, при которой стабилизатор становится не нужен. В этом случае используется принцип контроля положения кузова во время движения, позволяющий исключить его крены при выполнении различных маневров.
Другим подходом, не столь кардинальным, является применение гидроцилиндра вместо стойки стабилизатора поперечной устойчивости. При нормальных условиях, когда гидроцилиндр заперт, работа стабилизатора проходит в обычном режиме. В условиях езды по бездорожью, когда он не нужен, с панели приборов гидроцилиндр разблокируется, и стабилизатор отключается.
Возможна его работа в автоматическом режиме, но для этого используются датчик бокового ускорения, гидронасос и гидроцилиндры, блок управления. Гидроцилиндр также используется вместо стойки. Когда автомобиль движется прямолинейно, гидронасос выключен и стабилизатор работает как обычно. Если возникли боковые ускорения, включается насос и меняет давление в гидроцилиндрах . По условиям движения давление может быть разным, чем обеспечивается регулируемая жесткость стабилизатора.
Однако гидроцилиндр может крепиться не на рычаг и стойку, а непосредственно к кузову, как это реализуется в некоторых автомобилях корпорации Тойота. В зависимости от условий движения стабилизатор или заблокирован, или разблокирован.
-
Читайте также:
Такой элемент конструкции автомобиля, как Anti-Roll bars, носит несколько двойственный характер. С одной стороны, он необходим при движении машины на высокой скорости в поворотах, с другой стороны – ухудшает характеристику независимой подвески, придавая ей особенности, присущие зависимой. Для того чтобы избежать подобного противоречия, приходится использовать специальные конструкторские решения.
Влияние стабилизатора на управляемость и безопасность автомобиля
Стабилизатор поперечной устойчивости, также известный как антиролл-бар, играет ключевую роль в управляемости и безопасности автомобиля. Его основная функция заключается в уменьшении крена кузова при прохождении поворотов, что напрямую влияет на стабильность и предсказуемость поведения автомобиля на дороге.
Когда автомобиль движется по кривой, центробежные силы стремятся наклонить кузов в сторону, противоположную повороту. Это может привести к ухудшению сцепления колес с дорогой, особенно у внешних колес, что увеличивает риск заноса. Стабилизатор поперечной устойчивости, установленный на передней и/или задней подвеске, помогает противодействовать этому эффекту. Он соединяет левую и правую стороны подвески, передавая силы от одной стороны к другой, что позволяет уменьшить угол крена кузова.
Управляемость автомобиля значительно улучшается благодаря стабилизатору. При его наличии водитель получает более четкую обратную связь от руля, что позволяет точнее контролировать движение автомобиля. Это особенно важно на высоких скоростях и в условиях активного вождения, когда требуется быстрая реакция на изменения дорожной ситуации. Стабилизаторы помогают сохранить равновесие автомобиля, что делает его более предсказуемым и легким в управлении.
Безопасность также является важным аспектом работы стабилизатора. При наличии хорошо настроенного стабилизатора риск переворота автомобиля в экстремальных ситуациях снижается. Например, при резком маневрировании или уклонении от препятствий стабилизатор помогает сохранить устойчивость, предотвращая чрезмерный крен и потерю сцепления с дорогой. Это особенно актуально для внедорожников и автомобилей с высоким центром тяжести, которые более подвержены риску опрокидывания.
Кроме того, стабилизаторы могут быть настроены для различных условий эксплуатации. Например, спортивные автомобили могут иметь более жесткие стабилизаторы для повышения управляемости на трассе, в то время как внедорожные автомобили могут использовать более мягкие стабилизаторы для улучшения комфорта и проходимости на неровных поверхностях. Таким образом, выбор и настройка стабилизатора поперечной устойчивости могут существенно повлиять на характеристики автомобиля в зависимости от его назначения.
В заключение, стабилизатор поперечной устойчивости является важным элементом подвески, который значительно влияет на управляемость и безопасность автомобиля. Его способность уменьшать крен кузова и улучшать сцепление с дорогой делает его незаменимым в современных автомобилях, обеспечивая водителю уверенность и контроль в различных дорожных условиях.
Вопрос-ответ
Как работает стабилизатор поперечной устойчивости?
Как работает стабилизатор поперечной устойчивости? С одной стороны, колесо утопает в колесной арке, с другой — наоборот, расстояние между колесом и аркой увеличивается. В это время стабилизатор изгибается: колеса тянут его концы в разные стороны, одно — вверх, а другое — вниз.
Для чего нужен стабилизатор передней подвески?
Стойки стабилизатора обеспечивают устойчивость автомобиля во время движения, поэтому это важная деталь подвески.
-
Читайте также:
Что такое задний стабилизатор поперечной устойчивости?
Задний стабилизатор поперечной устойчивости – это элемент автомобильной подвески, предназначенный для повышения устойчивости и управляемости автомобиля во время движения. Он устанавливается на заднюю ось автомобиля и соединяет оба задних колеса.
Советы
СОВЕТ №1
Перед покупкой автомобиля или его модификации, обязательно ознакомьтесь с характеристиками стабилизатора поперечной устойчивости. Это поможет вам понять, как он влияет на управляемость и комфорт при вождении.
СОВЕТ №2
Регулярно проверяйте состояние стабилизатора и его креплений. Износ или повреждение этих элементов могут привести к ухудшению устойчивости автомобиля, что увеличивает риск аварийных ситуаций.
СОВЕТ №3
Если вы планируете тюнинг подвески, проконсультируйтесь с профессионалами. Неправильный выбор или установка стабилизатора может негативно сказаться на поведении автомобиля на дороге.
СОВЕТ №4
Обратите внимание на тип стабилизатора: он может быть жестким или мягким. Выбор зависит от ваших предпочтений в управлении и условий эксплуатации автомобиля. Жесткие стабилизаторы обеспечивают лучшую устойчивость, но могут ухудшить комфорт при езде по неровным дорогам.
