Торсионная подвеска — ключевой элемент автомобилестроения, обеспечивающий надежность и комфорт. В статье рассмотрим принцип работы торсионной подвески, ее устройство, а также плюсы и минусы, которые объяснят ее широкое применение в автомобилях. Обсудим разновидности торсионов и их влияние на характеристики транспортных средств, что будет полезно автолюбителям и специалистам в автомобильной технике.
Что такое торсионная подвеска

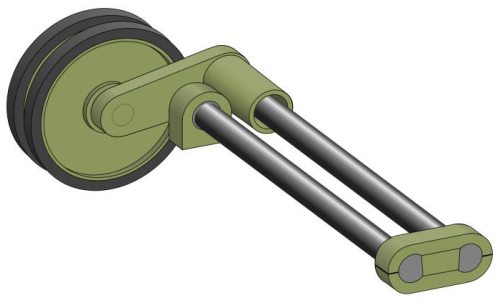

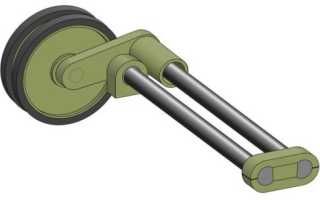

В этой конструкции подвески упругим элементом служит торсион — металлический стержень круглого или квадратного сечения, который скручивается. Он может быть цельным или собранным из нескольких металлических пластин, а на концах имеет шлицы для соединения с другими компонентами.
Схема торсионной подвески выглядит так: один конец стержня жестко прикреплен к кузову, другой — к рычагу. Принцип работы основан на упругих свойствах торсиона. Когда колесо автомобиля движется вертикально, оно скручивает торсион, создавая упругую связь между колесом и кузовом. Возвращаясь в исходное состояние, торсион возвращает колесо на место. В видео можно увидеть, как функционирует эта система.
Упругие элементы имеют две ключевые характеристики:
- вращение возможно только в направлении скручивания;
- с их помощью можно регулировать дорожный просвет автомобиля.
Эксперты отмечают, что торсионная подвеска представляет собой уникальное решение в области автомобильной инженерии. Основной принцип ее работы заключается в использовании торсионных стержней, которые обеспечивают необходимую жесткость и амортизацию. Это устройство позволяет значительно сократить вес подвески, что положительно сказывается на динамике автомобиля. Среди плюсов торсионной подвески выделяют простоту конструкции и надежность, что снижает затраты на обслуживание. Однако, существуют и минусы: жесткость подвески может негативно сказаться на комфорте при движении по неровным дорогам. Кроме того, ограниченные возможности регулировки жесткости могут не удовлетворять потребности всех водителей. В целом, торсионная подвеска является интересным вариантом, который подходит для определенных условий эксплуатации.
Применение торсионов
Данная разновидность упругих элементов применяется в самых разных видах подвесок: на продольных или двойных поперечных рычагах, а также в полунезависимой.
| Компонент/Характеристика | Описание/Функция | Плюсы/Минусы |
|---|---|---|
| Торсионный вал (прут) | Стальной прут, упруго деформирующийся при вертикальном перемещении колеса. | Плюсы: Компактность, простота конструкции. Минусы: Ограниченный диапазон хода, нелинейная характеристика упругости, чувствительность к усталостным напряжениям. |
| Рычаги подвески | Соединяют торсионный вал с колесом, передавая усилие кручения. | Плюсы: Обеспечивают кинематику подвески. Минусы: Добавляют вес и сложность конструкции. |
| Крепление торсиона | Фиксирует торсионный вал к раме/кузову автомобиля. | Плюсы: Обеспечивает жесткость конструкции. Минусы: Неправильное крепление может привести к преждевременному износу торсиона. |
| Амортизаторы | Гасят колебания подвески, предотвращая раскачивание. | Плюсы: Повышают комфорт и управляемость. Минусы: Требуют периодической замены. |
| Подшипники (если применимо) | Обеспечивают вращение торсиона. | Плюсы: Снижают трение. Минусы: Требуют смазки и могут изнашиваться. |
| Диапазон регулировки (если применимо) | Возможность изменения жесткости подвески. | Плюсы: Позволяет настроить подвеску под разные условия эксплуатации. Минусы: Усложняет конструкцию и обслуживание. |
| Надежность | Относительно высокая надежность при правильной эксплуатации и обслуживании. | Плюсы: Долговечность при правильном использовании. Минусы: Высокая стоимость ремонта при поломке торсиона. |
| Комфорт | Зависит от конструкции и настройки подвески. Может быть как жестким, так и комфортным. | Плюсы: Может обеспечить комфортную езду при правильной настройке. Минусы: Может быть жестким и некомфортным при неправильной настройке или износе. |
| Управляемость | Зависит от конструкции и настройки подвески. | Плюсы: Может обеспечить хорошую управляемость при правильной настройке. Минусы: Может ухудшить управляемость при неправильной настройке или износе. |
Интересные факты
Вот несколько интересных фактов о торсионной подвеске:
-
Принцип работы: Торсионная подвеска использует торсионные стержни (или пружины), которые скручиваются при движении автомобиля. Это позволяет эффективно поглощать удары и колебания, обеспечивая плавность хода. В отличие от традиционных пружин, торсионные стержни могут быть настроены на разные уровни жесткости, что позволяет адаптировать подвеску под различные условия эксплуатации.
-
Компактность и легкость: Одним из главных преимуществ торсионной подвески является ее компактность и меньший вес по сравнению с другими типами подвесок, такими как пружинные или пневматические. Это делает ее особенно привлекательной для спортивных автомобилей и внедорожников, где важна каждая грамм веса и пространство в конструкции.
-
Плюсы и минусы: К основным плюсам торсионной подвески можно отнести простоту конструкции, надежность и возможность регулировки жесткости. Однако у нее есть и недостатки: например, ограниченные возможности по настройке геометрии колес и потенциально более жесткая работа на неровных дорогах по сравнению с другими типами подвесок, что может снижать комфорт при езде.
Подвеска на продольных рычагах
Устройство подвески включает один или два упругих элемента, расположенных поперек кузова, к которым прикреплены продольные рычаги. Эта конструкция чаще всего применялась для задней подвески малых легковых автомобилей, но сейчас она устарела.

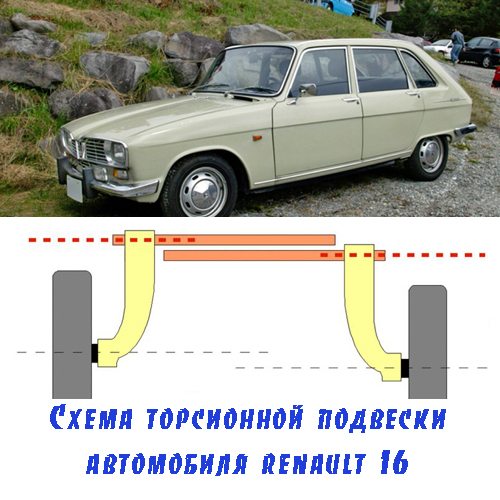

Впервые такая система появилась на Фольксвагене Жук, где она находилась спереди. Примером автомобилей с задней подвеской на продольных рычагах служит Рено 16, отличающаяся асимметричной колесной базой: слева и справа она была разной. Это связано с использованием двух торсионов, размещенных один за другим в конструкции задней оси.
Читайте также:
Независимая подвеска на двойных поперечных рычагах
Торсионы в данном случае располагаются вдоль кузова, по одному с каждой стороны, одним концом они крепятся к раме, а другим – к поперечному рычагу (как правило, к нижнему, хотя в некоторых автомобилях могут крепиться к верхнему). Особенность такой подвески в том, что длину торсионов, а значит, и их упругие свойства можно регулировать в очень большом диапазоне (чем больше длина, тем легче скручивается упругий элемент, следовательно, мягче подвеска). Такое устройство имеет передняя подвеска некоторых автомобилей повышенной проходимости.
Полунезависимая подвеска
Этот тип подвески занимает уникальное положение среди систем с торсионным упругим элементом. Она является промежуточным вариантом между независимыми и зависимыми подвесками, что и определяет ее название — полунезависимая. Конструкция широко используется в автомобилях классов от «А» до «С». Устройство состоит из продольных рычагов, по одному с каждой стороны, соединенных торсионной балкой. Один конец каждого рычага прикреплен к кузову, другой — к ступице колеса.

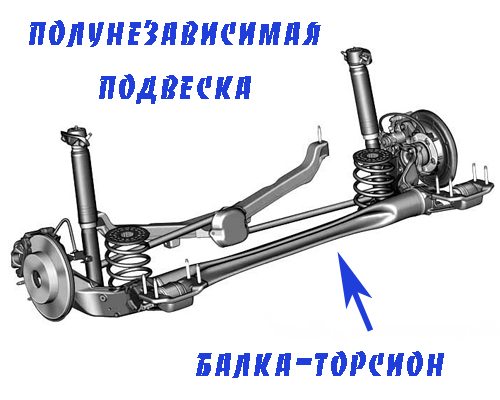

Работа подвески основана на форме упругого элемента. Балка имеет U-образное сечение, что обеспечивает высокую устойчивость к изгибу и легкость скручивания. Это позволяет колесам перемещаться в вертикальной плоскости независимо друг от друга. Схема торсионной балки представлена на изображении.
Плюсы и минусы торсионной подвески
Как и любая другая конструкция, торсионная подвеска имеет свои плюсы и минусы.
Ее главные преимущества заключаются в следующем:
- компактность в сравнении с пружинной подвеской;
- простое устройство и высокая надежность;
- малый вес;
- возможность быстро изменить клиренс автомобиля, не внося изменений в конструкцию;
- хорошая ремонтопригодность;
- большие интервалы между обслуживанием.
Минусы торсионной подвески:
- худшая управляемость по сравнению с многорычажной подвеской (машины проявляют склонность к излишней поворачиваемости);
- сложная технология производства и обработки упругих элементов;
- ограниченный срок службы игольчатых подшипников в узлах крепления продольных рычагов к торсионной балке (порядка 60-70 тыс. км);
если своевременно не заменить вышедшие из строя подшипники, придется ремонтировать или менять торсионную балку.
Сравнение торсионной подвески с другими типами подвесок
Торсионная подвеска, как и другие типы подвесок, имеет свои уникальные характеристики, которые делают её более или менее подходящей для различных условий эксплуатации. Сравнение торсионной подвески с другими типами, такими как пружинная, независимая и многорычажная, позволяет лучше понять её преимущества и недостатки.
Во-первых, торсионная подвеска использует торсионные стержни, которые обеспечивают упругость и амортизацию. Это отличается от пружинных подвесок, где используются пружины, и от независимых подвесок, где элементы подвески могут двигаться независимо друг от друга. В результате торсионная подвеска может предложить более жесткую и устойчивую конструкцию, что особенно полезно для тяжелых автомобилей и внедорожников.
-
Читайте также:
Во-вторых, торсионная подвеска имеет более компактные размеры по сравнению с пружинными и многорычажными системами. Это позволяет экономить пространство в кузове автомобиля и снижать общий вес конструкции. Однако, в отличие от независимых подвесок, торсионная система может не обеспечивать такой же уровень комфорта при движении по неровным поверхностям, так как жесткость конструкции может передавать удары на кузов.
С точки зрения стоимости, торсионные подвески часто дешевле в производстве и установке, чем сложные многорычажные системы, что делает их привлекательными для производителей автомобилей, стремящихся снизить затраты. Однако, в долгосрочной перспективе, обслуживание и замена торсионных элементов могут быть более затратными, особенно если они подвергаются значительным нагрузкам.
Кроме того, стоит отметить, что торсионные подвески имеют свои ограничения в плане регулировки жесткости. В отличие от некоторых современных систем, которые позволяют изменять характеристики подвески в зависимости от условий эксплуатации, торсионные подвески чаще всего имеют фиксированную жесткость, что может быть недостатком для водителей, ищущих индивидуальные настройки.
В заключение, торсионная подвеска представляет собой интересный компромисс между простотой конструкции и функциональностью. Она может быть предпочтительной для определенных типов автомобилей, особенно тех, которые требуют высокой прочности и надежности. Однако для достижения максимального комфорта и управляемости в сложных условиях, другие типы подвесок могут оказаться более подходящими.
Вопрос-ответ
Каков принцип работы торсионной подвески?
Основной принцип действия торсионной подвески — это работа на изгиб. Торсионная балка может располагаться продольно и поперечно. Продольное расположение торсионной подвески в основном используется на больших и тяжелых грузовых автомобилях.
В чем преимущество торсионной подвески?
Плюсы и минусы торсионных подвесок. Торсионные подвески обеспечивают исключительный комфорт пассажиров, плавность хода, проследование неровностей дорожного полотна на высоких и низких скоростях без неприятных ощущений для водителя и пассажиров.
Что такое торсионная подвеска?
Торсионная подвеска — подвеска транспортного средства, демпфирующими элементами которой являются торсионы (упругие стальные стержни, работающие на кручение). В сравнении с пружинной или рессорной подвеской особенность торсионной в том, что торсионы всегда исключены из неподрессоренной массы транспортного средства.
Как устроен торсион?
Торсион состоит из пластин, стержней или балки определенного сечения, фиксируется к раме (или кузову) и рычагу. Так как эта конструкция дает прочную связь между колесами, чаще всего она применяется на задней подвеске транспортных средств с передним приводом.
