Устройство подвески, как она работает и из чего состоит

Подвеска автомобиля — ключевой элемент, обеспечивающий комфорт и безопасность. Она смягчает удары от неровностей дороги, поддерживает сцепление колес с поверхностью и улучшает управляемость. В статье рассмотрим устройство подвески, основные компоненты и принципы работы, что поможет понять, как этот механизм влияет на характеристики автомобиля и его эксплуатацию.

Назначение и устройство

Во время движения неровности дорожного покрытия передаются на кузов автомобиля в виде вибраций. Подвеска играет ключевую роль в гашении или смягчении этих колебаний, обеспечивая связь между кузовом и колесами. Она позволяет колесам двигаться независимо от кузова и изменять направление движения автомобиля. В сочетании с колесами подвеска является важнейшим элементом ходовой части.

Подвеска автомобиля состоит из следующих компонентов:

1. Упругие элементы — это могут быть как металлические (пружины, рессоры, торсионы), так и неметаллические (пневматические, гидропневматические, резиновые) детали, которые принимают нагрузки от неровностей дороги и равномерно распределяют их по кузову.
2. Гасительные устройства (амортизаторы) — это агрегаты с гидравлическим, пневматическим или гидропневматическим механизмом, предназначенные для снижения колебаний кузова.
3. Направляющие элементы — детали, такие как рычаги (поперечные и продольные), которые соединяют подвеску с кузовом и определяют движение колес.
4. Стабилизатор поперечной устойчивости — это упругая металлическая штанга, соединяющая подвеску с кузовом, которая предотвращает увеличение крена автомобиля.
5. Опоры колеса — поворотные кулаки (на передней оси), которые воспринимают нагрузки от колес и распределяют их по подвеске.
6. Элементы крепления — средства соединения компонентов подвески между собой и с кузовом: жесткие болтовые соединения, композитные сайлентблоки, шаровые шарниры.

Эксперты в области автомобильной инженерии подчеркивают, что подвеска является важным элементом, обеспечивающим комфорт и безопасность во время движения. Она состоит из нескольких ключевых компонентов: амортизаторов, пружин, рычагов и стабилизаторов. Эти элементы работают в гармонии, поглощая удары и колебания, возникающие при движении по неровной поверхности. Амортизаторы контролируют движение пружин, предотвращая чрезмерные колебания кузова, в то время как пружины обеспечивают необходимую жесткость и поддержку. Кроме того, правильно настроенная подвеска улучшает сцепление колес с дорогой, что критически важно для управления автомобилем. Специалисты отмечают, что регулярное обслуживание и проверка подвески могут значительно продлить срок службы автомобиля и повысить безопасность на дороге.

Из чего состоит подвеска автомобиля, как называются детали подвески

Эксперты в области автомобилестроения подчеркивают важность подвески как ключевого элемента, обеспечивающего комфорт и безопасность при движении. Подвеска состоит из нескольких основных компонентов: пружин, амортизаторов, рычагов и стабилизаторов. Пружины отвечают за поглощение ударов от неровностей дороги, а амортизаторы контролируют движение пружин, предотвращая раскачивание кузова. Рычаги соединяют колеса с кузовом автомобиля, позволяя им двигаться вверх и вниз, а стабилизаторы уменьшают крен при поворотах. Правильная настройка и обслуживание подвески критически важны для устойчивости автомобиля и его управляемости, что подтверждают специалисты. Они рекомендуют регулярно проверять состояние подвески, чтобы обеспечить безопасность на дороге и продлить срок службы автомобиля.

Принцип работы

Схема работы подвески автомобиля основывается на преобразовании энергии удара, возникающего от наезда колеса на неровность покрытия дороги, в перемещение упругих элементов (к примеру, пружин). В свою очередь, жесткость перемещения упругих элементов контролируется, сопровождается и смягчается действием гасящих устройств (например, амортизаторов). В результате, благодаря подвеске, сила удара, которая передается на кузов автомобиля, уменьшается. Этим и обеспечивается плавность хода. Лучший способ увидеть работу системы – это использовать видео, которое наглядно демонстрирует все элементы подвески автомобиля и их взаимодействие.

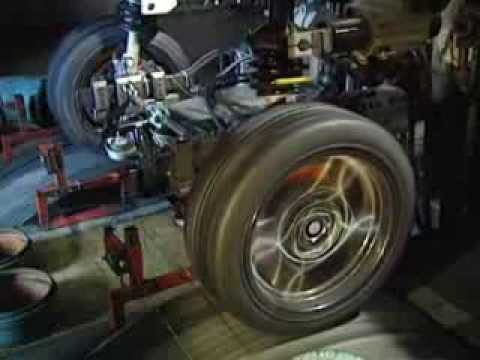

Работа подвески под нагрузкой

Интересные факты

Вот несколько увлекательных фактов о автомобильной подвеске:

1. Разнообразие типов подвески: Существует несколько ключевых типов подвески, среди которых можно выделить независимую и зависимую. Независимая подвеска обеспечивает движение каждого колеса независимо от других, что способствует лучшей управляемости и комфорту. В отличие от нее, зависимая подвеска соединяет колеса, что может повысить прочность и устойчивость на сложных участках дороги.

2. Основные элементы — амортизаторы и пружины: Ключевыми компонентами подвески являются амортизаторы и пружины. Амортизаторы регулируют движение пружин, предотвращая чрезмерные колебания кузова автомобиля. Это обеспечивает более комфортное передвижение и улучшает сцепление с дорожным покрытием. Пружины, в свою очередь, несут вес автомобиля и смягчают удары от неровностей на дороге.

3. Современные активные системы подвески: Новейшие автомобили могут быть оборудованы активными системами подвески, которые автоматически настраивают жесткость и высоту подвески в зависимости от дорожных условий и стиля вождения. Это позволяет улучшить управляемость и комфорт, а также повысить безопасность, адаптируя подвеску к различным ситуациям в реальном времени.

Назначение и состав ходовой части 1 ч

Многообразие вариантов подвески

Подвеска автомобиля — это конструктивное решение, разработанное производителем. Существует несколько классификаций подвесок в зависимости от критериев.

По конструкции направляющих элементов выделяют три типа подвесок: независимую, зависимую и полунезависимую.

Зависимая подвеска функционирует с жесткой балкой, которая является частью моста автомобиля. В этом случае колеса перемещаются параллельно друг другу в поперечной плоскости. Простота и эффективность конструкции обеспечивают высокую надежность и предотвращают развал колес, что делает зависимую подвеску популярной в грузовых автомобилях и на задней оси легковых моделей.

Независимая подвеска позволяет колесам двигаться независимо друг от друга, что улучшает амортизационные свойства и комфорт езды. Этот тип подвески используется как на передней, так и на задней оси легковых автомобилей.

Полунезависимая подвеска включает жесткую балку, крепящуюся к кузову с помощью торсионов, обеспечивая относительную независимость от кузова. Примером служат переднеприводные автомобили марки ВАЗ.

Вторая классификация основана на конструкции амортизирующего устройства. Выделяют гидравлические (масляные), пневматические (газовые) и гидропневматические (газо-масляные) системы.

Активная подвеска позволяет изменять параметры с помощью электронной системы управления в зависимости от условий движения. Наиболее часто изменяемыми параметрами являются:

• степень демпфирования амортизатора;
• жесткость упругого элемента (например, пружины);
• жесткость стабилизатора поперечной устойчивости;
• длина направляющих элементов (рычагов).

Активная подвеска представляет собой электронно-механическую систему, значительно увеличивающую стоимость автомобиля.

Основные виды независимой подвески

В современных легковых автомобилях часто применяется независимая подвеска в качестве амортизационной системы. Это связано с отличной управляемостью автомобиля, что достигается благодаря его небольшой массе, а также отсутствием необходимости в полном контроле за траекторией движения, как это требуется для грузового транспорта.
Эксперты выделяют несколько основных типов независимой подвески. (Кстати, фотографии помогут более наглядно рассмотреть их различия).

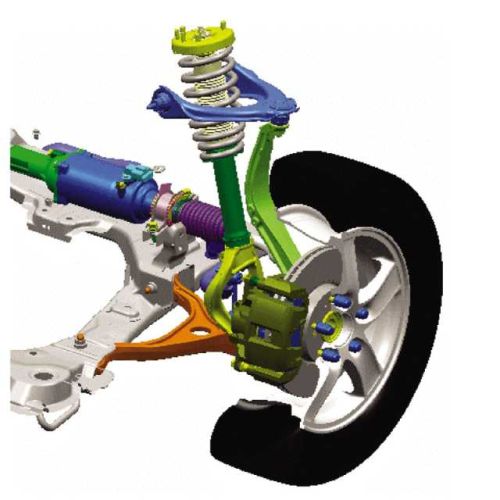

Подвеска на основе двойных поперечных рычагов

Конструкция подвески включает два рычага, соединенных с кузовом через сайлентблоки, а также амортизатор и спиральную пружину, расположенные на одной оси.

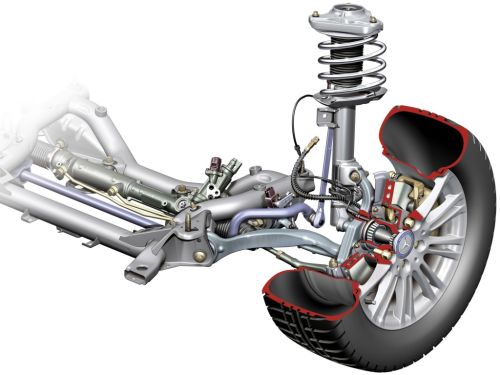

Подвеска МакФерсон

Это усовершенствованный и более простой вариант подвески, в котором амортизационная стойка заменила верхний рычаг. В настоящее время схема МакФерсон является наиболее популярной конструкцией передней подвески для легковых автомобилей.

Многорычажная подвеска

Существует усовершенствованный тип подвески с искусственно «разделенными» поперечными рычагами. Современная подвеска часто включает и продольные рычаги. Многорычажная подвеска — наиболее распространенная схема задней подвески в легковых автомобилях.

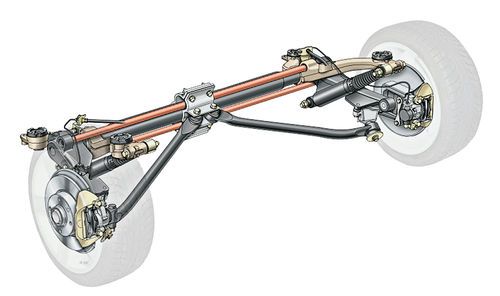

Торсионная подвеска

Система этой подвески строится на уникальном упругом элементе (торсионе), который связывает рычаг с кузовом и функционирует на основе скручивания. Такой тип конструкции широко используется в передней подвеске ряда внедорожников.

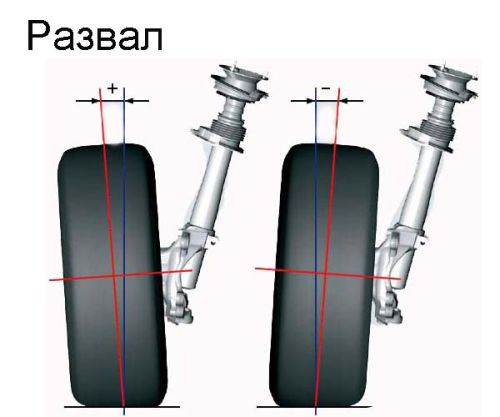

Регулировка передней подвески

Ключевым элементом комфортного вождения является правильная настройка передней подвески, особенно углов установки управляемых колес, известных как «сход-развал».

Передние колеса, управляющие движением, не располагаются строго параллельно кузову и не перпендикулярны дороге. У них есть углы, обеспечивающие наклоны в горизонтальной и вертикальной плоскостях.

Правильный «сход-развал» имеет несколько преимуществ:

• Минимизирует сопротивление движению, облегчая управление.
• Снижает износ шин.
• Уменьшает расход топлива.

Процесс установки углов технически сложен и требует специального оборудования и навыков. Рекомендуется проводить эту процедуру в специализированных сервисах. Попытки выполнить настройку самостоятельно, основываясь на видео или фото из Интернета, могут быть неэффективными без соответствующего опыта.

Неисправности и обслуживание подвески

Сразу отметим, что в соответствии с российским законодательством, ни одна неисправность подвески не включена в «Перечень…» неисправностей, при которых движение запрещено. Это вызывает определенные споры.

Представим ситуацию, когда амортизатор подвески (как передней, так и задней) вышел из строя. Это означает, что каждое преодоление неровностей дороги будет сопровождаться раскачиванием кузова и потерей контроля над автомобилем. А что можно сказать о сильно изношенной и пришедшей в негодность шаровой опоре передней подвески? Неисправность этой детали, известная как «вылетела шаровая», может привести к серьезным авариям. Лопнувшая пружина подвески, что встречается довольно часто, вызывает крен кузова и иногда делает движение автомобиля невозможным.

Указанные неисправности являются наиболее серьезными и опасными для подвески автомобиля. Тем не менее, несмотря на их крайне негативное влияние на безопасность, эксплуатация автомобиля с такими проблемами не запрещена.

Контроль состояния подвески во время движения играет важную роль в ее обслуживании. Скрипы, шумы и стуки в подвеске должны насторожить водителя и побудить его обратиться в сервис. Долгосрочная эксплуатация автомобиля может привести к необходимости радикального решения – полной замены подвески, то есть замены практически всех деталей как передней, так и задней подвески.

Будущее технологий подвески

Будущее технологий подвески обещает быть захватывающим, с множеством инноваций, которые могут значительно улучшить как комфорт, так и безопасность автомобилей. Одним из ключевых направлений является развитие активных и полупассивных систем подвески, которые способны адаптироваться к условиям дороги в реальном времени. Эти системы используют датчики и электронику для мониторинга состояния дороги и динамики автомобиля, что позволяет автоматически регулировать жесткость амортизаторов и другие параметры подвески.

Активные подвески, такие как системы, основанные на магнитной жидкости, могут изменять свои характеристики в зависимости от дорожных условий и стиля вождения. Это обеспечивает более плавный ход и улучшает сцепление с дорогой, что особенно важно при движении по неровным или скользким покрытиям. В таких системах используются электромагниты, которые изменяют вязкость жидкости в амортизаторах, позволяя мгновенно адаптироваться к изменениям в условиях движения.

Полупассивные системы, в свою очередь, могут использовать механические или гидравлические устройства для изменения характеристик подвески, но не требуют постоянного электрического питания. Они могут быть менее сложными и более доступными, что делает их привлекательными для массового производства. Например, системы с изменяемой жесткостью пружин могут улучшить управляемость автомобиля, сохраняя при этом комфорт для пассажиров.

Другим важным направлением является интеграция технологий подвески с системами помощи водителю и автономными системами управления. Это позволит не только улучшить характеристики подвески, но и повысить общую безопасность автомобиля. Например, системы, которые могут предсказывать поведение автомобиля на основе данных о дорожных условиях и маневрах водителя, могут заранее адаптировать подвеску для предотвращения заносов или улучшения устойчивости.

Кроме того, в будущем можно ожидать более широкого применения легких и прочных материалов, таких как углеродные волокна и алюминиевые сплавы, что позволит снизить вес подвески и, как следствие, улучшить топливную эффективность автомобилей. Разработка новых технологий производства также может привести к снижению стоимости и улучшению доступности современных систем подвески.

В заключение, будущее технологий подвески выглядит многообещающим, с акцентом на адаптивность, безопасность и эффективность. Инновации в этой области могут не только улучшить комфорт и управляемость автомобилей, но и сыграть ключевую роль в развитии автономного вождения и устойчивого транспорта в целом.

Влияние подвески на безопасность и комфорт вождения

Подвеска автомобиля играет ключевую роль в обеспечении безопасности и комфорта во время вождения. Она отвечает за связь между кузовом автомобиля и его колесами, а также за поглощение ударов и вибраций, возникающих при движении по неровным дорогам. Эффективная работа подвески позволяет не только улучшить управляемость автомобиля, но и значительно повысить уровень комфорта для водителя и пассажиров.

Одним из основных аспектов, влияющих на безопасность, является способность подвески поддерживать контакт колес с дорогой. Это особенно важно при маневрировании, торможении и ускорении. Хорошо настроенная подвеска обеспечивает стабильность автомобиля, предотвращая его заносы и обеспечивая предсказуемое поведение на дороге. Например, при резком повороте подвеска должна минимизировать крен кузова, позволяя водителю сохранять контроль над автомобилем.

Комфорт вождения также во многом зависит от качества работы подвески. Современные автомобили оснащены системами, которые способны адаптироваться к условиям дороги и стилю вождения. Это достигается за счет использования амортизаторов и пружин, которые поглощают удары и вибрации. Например, многорычажная подвеска позволяет лучше распределять нагрузки, что снижает уровень шума и вибраций в салоне. В результате пассажиры ощущают меньше дискомфорта, даже при движении по неровным участкам дороги.

Кроме того, подвеска влияет на тормозные характеристики автомобиля. При торможении вес автомобиля перераспределяется, и если подвеска не справляется с этой задачей, может произойти потеря сцепления колес с дорогой. Это особенно критично на скользких или неровных покрытиях. Хорошая подвеска помогает сохранить сцепление колес с дорогой, что, в свою очередь, снижает риск аварийных ситуаций.

Наконец, стоит отметить, что регулярное обслуживание и настройка подвески являются важными факторами для обеспечения безопасности и комфорта. Износ деталей подвески может привести к ухудшению ее работы, что негативно скажется на управляемости и комфорте. Поэтому владельцам автомобилей рекомендуется периодически проверять состояние подвески и при необходимости производить ее ремонт или замену.

Вопрос-ответ

Что входит в состав подвески?

Подвеска входит в состав ходовой части автомобиля. В подвеске автомобиля можно выделить три группы элементов: направляющие — рычаги, упругие — пружины и стабилизаторы, и демпфирующие — амортизаторы.

Как работает система подвески?

Подвеска представляет собой, по сути, демпфированную пружину, создающую противодействующую силу при сжатии. Пружины выдерживают вес автомобиля. Амортизаторы противодействуют движению пружин, рассеивая их энергию и предотвращая их бесконтрольное колебание.

Как устроена подвеска в автомобиле?

Подвеска состоит из пружин, которые накапливают кинетическую энергию, возникающую в результате трения при движении автомобиля на высокой скорости по ухабистой дороге. Эта энергия передается амортизаторам, которые, в свою очередь, преобразуют ее в тепловую энергию.

Советы

СОВЕТ №1

Изучите основные компоненты подвески вашего автомобиля, такие как амортизаторы, пружины и рычаги. Понимание их функций поможет вам лучше оценить состояние подвески и выявить возможные проблемы.

СОВЕТ №2

Регулярно проверяйте подвеску на наличие износа и повреждений. Это можно делать во время планового технического обслуживания или при возникновении необычных звуков и ощущений во время вождения.

СОВЕТ №3

Обратите внимание на настройки подвески, особенно если вы планируете использовать автомобиль для спортивного вождения или в условиях бездорожья. Правильная настройка может значительно улучшить управляемость и комфорт.

СОВЕТ №4

Не забывайте о важности качественных запчастей при ремонте или замене компонентов подвески. Использование оригинальных или проверенных аналогов поможет сохранить безопасность и долговечность вашего автомобиля.
