Система смазки с сухим картером — это решение, улучшающее эффективность двигателей внутреннего сгорания в условиях высоких нагрузок и экстремальных температур. В отличие от мокрого картерного типа, где масло хранится в поддоне, сухой картер использует отдельный масляный бак. Это предотвращает масляное голодание и улучшает распределение масла по компонентам двигателя. В статье рассмотрены принципы работы, преимущества и недостатки системы смазки с сухим картером, а также её применение в различных областях, что будет полезно механикам и автолюбителям, стремящимся повысить производительность автомобилей.

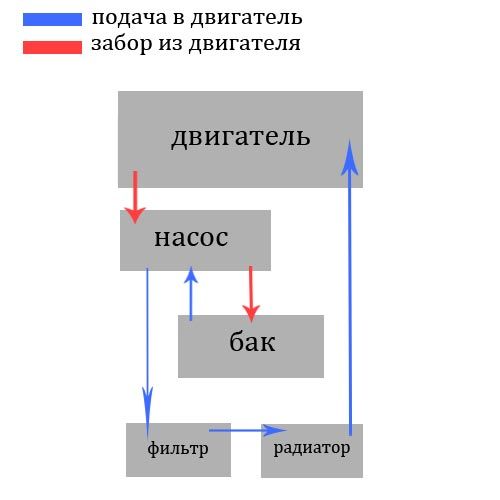

Как устроена система смазки с сухим картером
Можно выделить основные компоненты данной системы:
- Выкачивающий и подающий насос (забирает масло из картера и направляет его к деталям двигателя);
- Масляный бак (основной резервуар для масла);
- Фильтр;
- Радиатор;
- Маслопроводы.
Термин “сухой” является условным, поскольку жидкость стекает в картер, но тут же подхватывается насосами и возвращается в резервуар, что и объясняет название системы. Насосы состоят из нескольких секций, каждая из которых отвечает за откачку масла из определенных зон. Смазка возвращается в резервуар через маслопроводы.
В резервуаре предусмотрены перегородки-успокоители, которые помогают уменьшить плескание и образование пены. Система вентиляции удаляет воздух и газы из масла. Также установлены датчики давления и температуры, а также щуп для контроля уровня масла. Объем бака варьируется в зависимости от размеров двигателя и модели автомобиля.
Из бака масло поступает в нагнетающую секцию насоса, которая обеспечивает постоянное давление для подачи в двигатель. Многосекционные насосы устанавливаются на одном валу и приводятся в движение от коленчатого или распределительного вала.
После фильтра масло направляется в радиатор для охлаждения. Система охлаждения может включать большой и малый круг, а также может быть дополнена термостатом, который регулирует открытие большого круга при достижении определенной температуры масла.
Эксперты подчеркивают, что система смазки с сухим картером является эффективным решением для высокопроизводительных двигателей. В отличие от традиционных систем, где масло хранится в поддоне, в системе с сухим картером масло находится в отдельном резервуаре. Это позволяет значительно уменьшить вес и улучшить распределение массы автомобиля, что особенно актуально для спортивных машин. Кроме того, такая система обеспечивает более стабильное давление масла при высоких оборотах, что способствует лучшей защите двигателя от износа. Однако, несмотря на свои плюсы, система требует более сложного обслуживания и установки, что может увеличить эксплуатационные расходы. В целом, специалисты считают, что для профессиональных гонок и высокопроизводительных автомобилей система смазки с сухим картером является оптимальным выбором.
Система смазки с сухим картером вызывает интерес у специалистов в области автомобильной техники и мотоспорта. Эксперты отмечают, что данная система обеспечивает более эффективное распределение масла, что особенно важно при высоких нагрузках и резких маневрах. В отличие от традиционных систем с мокрым картером, где масло находится в поддоне, сухой картер использует отдельный масляный бак, что позволяет избежать пенообразования и улучшить смазку в экстремальных условиях.
Кроме того, такая система способствует снижению центра тяжести автомобиля, что положительно сказывается на управляемости. Однако, специалисты предупреждают о сложности конструкции и необходимости тщательного обслуживания, что может увеличить затраты на эксплуатацию. В целом, система смазки с сухим картером является оптимальным решением для высокопроизводительных автомобилей и гоночных машин, обеспечивая надежность и эффективность работы двигателя.
Плюсы сухого картера
Бесперебойная подача масла, и его постоянное давление, несомненно, имеют большое преимущество перед обычной, мокрой системой подачи. Какие бы препятствия не встретились на пути, как бы машину не трясло и не качало, смазка неизменно попадет куда требуется и в необходимом количестве. Дополнительно можно отметить то, что масло не имеет долгого контакта с картерными газами, так как сразу забирается насосом, а это продлит срок его эксплуатации.
Сухой картер имеет меньший размер поддона, чем обычный, что зачастую прилично сокращает размер двигателя, на больших и мощных моторах это особенно актуально.
Охлаждение масла, за счет увеличения его объема и циркуляции, так же происходит намного лучше. В некоторой степени увеличивается мощность двигателя, за счет того, что коленвалу не приходится бороться с сопротивлением масла в картере.
Читайте также:
| Компонент системы | Функция | Преимущества/Недостатки |
|---|---|---|
| Масляный бак (резервуар) | Хранение масла | + Большая емкость масла, – Дополнительный вес, сложность монтажа |
| Масляный насос | Перекачка масла из бака в двигатель и обратно | + Обеспечивает постоянное давление масла, – Требует дополнительной энергии |
| Трубопроводы и шланги | Транспортировка масла | + Гибкость, – Возможность протечек |
| Масляный фильтр | Очистка масла от загрязнений | + Удлиняет срок службы двигателя, – Требует периодической замены |
| Сухой картер | Отделение масла от двигателя | + Улучшенная смазка при высоких g-перегрузках, снижение высоты центра тяжести, – Усложненная конструкция, повышенная стоимость |
| Воздушный сепаратор | Отделение воздуха от масла | + Предотвращает аэрацию масла, – Дополнительный компонент, требующий обслуживания |
| Клапан регулировки давления | Регулирование давления масла | + Защита двигателя от избыточного давления, – Может выйти из строя |
| Компонент системы | Назначение | Особенности работы |
|---|---|---|
| Масляный бак (сухой картер) | Хранение основного объема масла, отделение воздуха от масла | Расположен отдельно от двигателя, обеспечивает стабильный уровень масла, предотвращает вспенивание |
| Нагнетающий масляный насос | Подача масла из бака к двигателю под давлением | Обычно шестеренчатый, обеспечивает постоянную циркуляцию масла |
| Откачивающий масляный насос | Откачивание масла из поддона двигателя в масляный бак | Часто многосекционный, может иметь несколько секций для разных зон двигателя, обеспечивает эффективное удаление масла |
| Масляный фильтр | Очистка масла от загрязнений | Устанавливается после нагнетающего насоса, предотвращает попадание частиц в двигатель |
| Масляный радиатор | Охлаждение масла | Устанавливается в контуре циркуляции масла, поддерживает оптимальную температуру масла |
| Магистрали (трубопроводы) | Транспортировка масла между компонентами системы | Должны быть устойчивы к давлению и температуре, обеспечивать минимальные потери давления |
| Редукционный клапан | Поддержание заданного давления масла в системе | Открывается при превышении давления, сбрасывая излишки масла обратно в бак или на вход насоса |
| Обратный клапан | Предотвращение стекания масла из системы при выключенном двигателе | Устанавливается в магистрали подачи масла, предотвращает “сухой” запуск |
Интересные факты
Вот несколько увлекательных фактов о системе смазки с сухим картером:
- Повышенная эффективность: Система смазки с сухим картером значительно уменьшает вес и объем масла в двигателе, что способствует снижению инерции и улучшению отклика на нажатие педали акселератора. Это особенно актуально для высокопроизводительных спортивных автомобилей и мотоциклов, где каждая деталь играет важную роль.
- Уменьшение вероятности кавитации: В системах с сухим картером масло находится в отдельном резервуаре, что снижает вероятность кавитации (образования пузырьков воздуха в масле) при высоких нагрузках и резких поворотах. Это гарантирует стабильное смазывание всех компонентов двигателя даже в самых сложных условиях.
- Применение в автоспорте: Системы смазки с сухим картером активно используются в автоспорте, особенно в гонках на выносливость и формульных соревнованиях. Они позволяют двигателям функционировать на более высоких оборотах и обеспечивают надежное смазывание при резких маневрах, что крайне важно для достижения максимальной производительности и долговечности двигателя.
Недостатки системы сухой смазки
Увеличение объема масла является недостатком. Больший объем требует значительных затрат, усложняет конструкцию и добавляет элементы, нуждающиеся в контроле, обслуживании и ремонте. В отличие от мокрой системы, где все замкнуто внутри двигателя, сухой картер включает множество трубок и шлангов для транспортировки жидкости.
Приобретение автомобиля с системой сухого картера или модификация существующего оправданы только в следующих случаях:
- частые поездки по бездорожью;
- участие в автогонках с постоянными ускорениями, резкими торможениями и маневрами.
В остальных случаях сухой картер может стать неоправданной тратой средств и времени, так как для городской эксплуатации достаточно стандартной мокрой системы.
Применение системы смазки с сухим картером в различных типах двигателей
Система смазки с сухим картером широко используется в различных типах двигателей, особенно в высокопроизводительных и спортивных автомобилях, а также в авиационных и морских моторах. Главное преимущество этой системы заключается в ее способности обеспечивать стабильную смазку даже при высоких нагрузках и изменениях угла наклона, что критически важно для работы двигателей в экстремальных условиях.
В спортивных автомобилях, где двигатели подвергаются значительным перегрузкам и резким изменениям направления, система смазки с сухим картером помогает избежать проблем, связанных с нехваткой масла. В таких системах масло хранится в отдельном резервуаре, что предотвращает его перемещение в поддоне картера при сильных боковых перегрузках. Это обеспечивает постоянный доступ масла к масляным насосам, что, в свою очередь, гарантирует надежную смазку всех движущихся частей двигателя.
В авиационных двигателях, где вес и надежность имеют первостепенное значение, система смазки с сухим картером также находит свое применение. Она позволяет значительно снизить вес конструкции за счет уменьшения объема масла, необходимого для работы системы. Кроме того, такая система обеспечивает более эффективное охлаждение масла, что важно для поддержания оптимальной температуры работы двигателя на больших высотах и в условиях низких температур.
Морские двигатели, особенно те, которые используются в спортивных катерах и яхтах, также применяют систему смазки с сухим картером. В условиях, когда двигатели могут испытывать сильные колебания и наклоны, такая система обеспечивает надежную смазку и предотвращает повреждение двигателя. Кроме того, она снижает риск загрязнения окружающей среды, так как масло не находится в открытом картере, что уменьшает вероятность его утечек.
-
Читайте также:
Система смазки с сухим картером также используется в некоторых типах мотоциклов, особенно в спортивных моделях, где важна высокая производительность и надежность. В таких мотоциклах применение сухого картера позволяет улучшить управляемость и стабильность, так как снижает центр тяжести и уменьшает вес конструкции.
Таким образом, система смазки с сухим картером является важным компонентом в конструкции различных типов двигателей, обеспечивая надежную работу и высокую производительность в самых разнообразных условиях эксплуатации. Ее использование позволяет значительно повысить эффективность работы двигателей, что делает ее незаменимой в современных автомобилях, авиации и морской технике.
Сравнение с системой смазки с мокрым картером
Система смазки с сухим картером и система смазки с мокрым картером представляют собой два основных подхода к обеспечению смазки двигателей внутреннего сгорания. Каждая из этих систем имеет свои преимущества и недостатки, которые влияют на выбор в зависимости от условий эксплуатации и требований к производительности.
Система смазки с мокрым картером, как правило, более распространена в легковых автомобилях. В этой системе масло хранится в поддоне картера, который также служит для охлаждения и фильтрации масла. Основным преимуществом мокрого картера является его простота и низкая стоимость. Однако, в условиях высоких нагрузок и угловых перегибов, таких как в спортивных автомобилях или при гонках, мокрый картер может столкнуться с проблемами, связанными с недостатком масла, что может привести к его вспениванию и ухудшению смазки.
Система смазки с сухим картером, напротив, использует отдельный масляный бак, который может находиться в любом месте автомобиля, что позволяет избежать проблем с масляным голоданием. В этой системе масло подается к двигателю с помощью насосов, что обеспечивает более стабильное давление и поток масла, особенно в условиях высоких перегрузок. Это делает систему смазки с сухим картером предпочтительной для высокопроизводительных двигателей, используемых в спортивных автомобилях и гоночных машинах.
Одним из ключевых аспектов, отличающих эти две системы, является их вес и сложность конструкции. Система с мокрым картером, как правило, легче и проще в установке, что делает её более подходящей для массового производства. В то же время, система с сухим картером требует более сложной конструкции и дополнительных компонентов, таких как насосы и трубопроводы, что увеличивает вес и стоимость автомобиля.
Кроме того, система смазки с сухим картером позволяет более эффективно использовать пространство в моторном отсеке, так как масляный бак может быть размещен в более удобном месте, что способствует улучшению центра тяжести автомобиля. Это особенно важно для спортивных автомобилей, где каждая деталь имеет значение для общей производительности и управляемости.
В заключение, выбор между системой смазки с мокрым и сухим картером зависит от конкретных требований к автомобилю и его предназначению. Система с мокрым картером подходит для обычных легковых автомобилей, в то время как система с сухим картером является оптимальным решением для высокопроизводительных и гоночных автомобилей, где критически важны стабильность и надежность смазки в условиях экстремальных нагрузок.
Вопрос-ответ
Чем отличается мокрый картер от сухого?
Из-за того, что сухой картер не выполняет традиционную роль масляного резервуара, он может быть намного меньше, чем мокрый картер. Система сухого картера оборудована как минимум двумя масляными насосами: осушающим и нагнетательным. Также есть решения с одним насосом, состоящим как минимум из двух секций.
В каких машинах сухой картер?
Единственный минус системы смазки с сухим картером — усложнение конструкции и высокая себестоимость. В основном применяется на суперкарах (например, Bugatti Veyron, Pagani Huayra, Ferrari 458 Italia и т. п.), а также внедорожной технике.
В чем разница между системами смазки с мокрым и сухим картером?
В отличие от системы с мокрым картером, где масло хранится в поддоне, система смазки с сухим картером хранит масло в отдельном баке, оставляя поддон практически «сухим». Насос, установленный снаружи, как правило, трёх- или четырёхступенчатый, используется для «откачки» или удаления масла из поддона, подачи его в резервуар для хранения и возврата.
Чем лучше сухой картер?
Главное достоинство системы смазки с сухим картером – обеспечение бесперебойной подачи масла с постоянным давлением при любых условиях движения автомобиля. Кроме того, масло лучше охлаждается, так как оно хранится в удаленном от двигателя резервуаре. Меньшие размеры поддона уменьшают высоту двигателя.
Советы
СОВЕТ №1
Изучите принципы работы системы смазки с сухим картером. Понимание того, как эта система функционирует, поможет вам лучше оценить ее преимущества и недостатки по сравнению с традиционными системами смазки.
СОВЕТ №2
Регулярно проверяйте уровень масла и его состояние. В системах с сухим картером важно следить за качеством масла, так как оно влияет на эффективность смазки и защиту двигателя от износа.
СОВЕТ №3
Обратите внимание на особенности установки и обслуживания. Убедитесь, что система смазки установлена правильно и регулярно обслуживается, чтобы избежать проблем с перегревом и недостаточной смазкой.
СОВЕТ №4
Используйте качественные масла, рекомендованные производителем. Это поможет обеспечить оптимальную работу системы смазки и продлить срок службы двигателя.
