Принудительная вентиляция газов из картера (PCV) — ключевой элемент системы управления выбросами и работы двигателя внутреннего сгорания. Эта технология снижает уровень токсичных газов, образующихся при работе двигателя, и улучшает его производительность и долговечность. В статье рассмотрим принципы работы системы PCV, её преимущества и влияние на экологию, что поможет владельцам автомобилей и специалистам автосервиса понять важность правильной эксплуатации и обслуживания этого компонента.
О назначении системы вентиляции
Все сложности заключаются в мелочах, особенно в зазорах между поршнем и блоком цилиндров двигателя. Конструкция включает элементы, предназначенные для минимизации этих зазоров, однако, несмотря на наличие уплотняющих колец, продукты сгорания, несгоревшие частицы и водяные пары проникают в картер. Это ухудшает качество масла и снижает его смазывающие свойства, превращая его в водно-масляную эмульсию и разжижающееся.
В процессе работы двигателя в цилиндрах возникает повышенное давление, что приводит к выталкиванию газов с увеличенной силой. Это создает аналогичное давление в картере, что может вызвать выдавливание сальников и утечку масла.
Для предотвращения этих проблем была разработана система вентиляции картера. Она обеспечивает вывод отработанных газов, поддерживает нормальное давление и повышает надежность и долговечность двигателя.
Эксперты в области автомобильной техники подчеркивают, что принудительная вентиляция газов из картера является ключевым элементом системы управления выбросами. Она эффективно удаляет вредные газы, образующиеся в процессе работы двигателя, что способствует снижению уровня загрязнения окружающей среды. Специалисты отмечают, что корректная работа системы вентиляции не только улучшает экологические показатели автомобиля, но и способствует увеличению его срока службы. В то же время недостаточная вентиляция может привести к образованию избыточного давления в картере, что негативно сказывается на функционировании двигателя. Поэтому регулярная проверка и обслуживание системы вентиляции являются необходимыми мерами для поддержания оптимальной работы автомобиля.
Эксперты в области автомобильной техники подчеркивают важность принудительной вентиляции газов из картера для обеспечения эффективной работы двигателя. Эта система позволяет избежать накопления вредных газов, что может привести к повышенному давлению в картере и, как следствие, к утечкам масла и повреждениям двигателя. Специалисты отмечают, что правильная организация вентиляции способствует улучшению экологии, так как предотвращает выбросы токсичных веществ в атмосферу. Кроме того, принудительная вентиляция помогает поддерживать оптимальную температуру в картере, что положительно сказывается на долговечности двигателя. В целом, внедрение современных технологий в систему вентиляции является необходимым шагом для повышения надежности и эффективности работы автомобилей.
Как происходит вентиляция картера
Как всегда в таких случаях, существует выбор.
Реализация данной системы может быть двух типов:
- открытая;
- закрытая.
В первом случае, когда система вентиляции картера двигателя открытая, прорвавшиеся выхлопные газы удаляются наружу, за пределы силового агрегата. Простота и дешевизна этого способа компенсируется загрязнением окружающей среды.
Кроме того, следует знать, что открытая вентиляция:
Читайте также:
- не работает при малой скорости и на холостом ходу;
- не справляется со своими обязанностями при высоких оборотах;
- через нее возможно засасывание атмосферного нефильтрованного воздуха при остывании двигателя;
- может послужить одной из причин увеличенного расхода масла, а также причиной замасливания мотора.

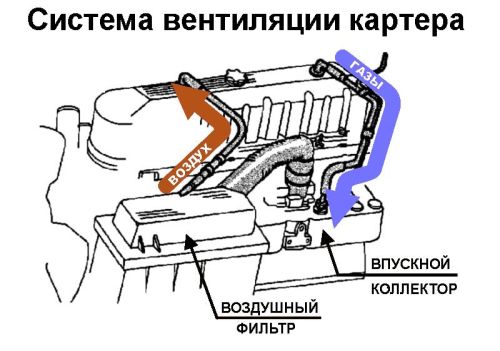

Закрытую или принудительную вентиляцию картера осуществляют тогда, когда пытаются уменьшить степень загрязнения, оказываемую автомобилем. Для этого устанавливается специальный клапан, благодаря которому, при принудительной вентиляции картера, попавшие туда выхлопные газы, выводятся во впускной коллектор двигателя.
К недостаткам такой системы можно отнести:
- усиленное загрязнение карбюратора и входных воздуховодов;
- сильная тяга на высоких оборотах в системе отсоса отработанных газов, что может служить дополнительной причиной окисления масла.
К достоинствам следует отнести:
- уменьшенный расход масла;
- стабильную работу в зимний период за счет подогрева входного воздуха картерными газами;
- они же повышают детонационную стойкость двигателя за счет разбавления топливно-воздушной смеси.
| Способ принудительной вентиляции картерных газов | Преимущества | Недостатки |
|---|---|---|
| Система с рециркуляцией картерных газов через впускной коллектор | Экологически чистая, снижает выбросы вредных веществ, повышает эффективность сгорания топлива | Возможное загрязнение впускного коллектора и клапанов, ухудшение характеристик двигателя при сильном износе |
| Система с выводом картерных газов в атмосферу (с фильтром) | Простая конструкция, низкая стоимость | Выброс вредных веществ в атмосферу, неэффективна с точки зрения экологии |
| Система с использованием сепаратора масла и последующей рециркуляцией | Эффективное разделение масла и газов, снижение загрязнения впускной системы | Более сложная конструкция, высокая стоимость |
| Система с каталитическим нейтрализатором картерных газов | Эффективное снижение выбросов вредных веществ | Высокая стоимость, требует специального обслуживания |
| Компонент системы принудительной вентиляции картера (PCV) | Функция | Возможные неисправности и их последствия |
|---|---|---|

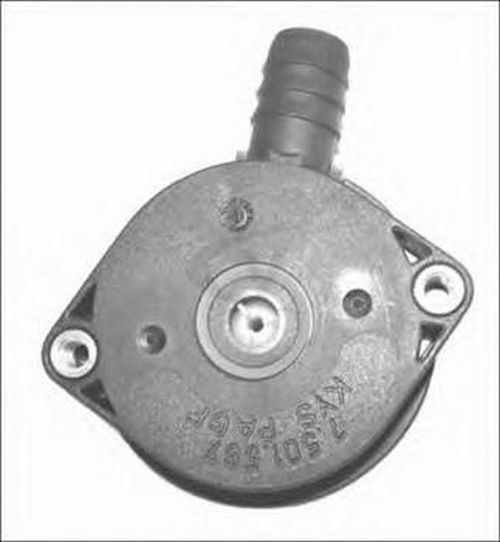

| Клапан PCV (Positive Crankcase Ventilation) | Регулирует поток картерных газов из картера во впускной коллектор. Открывается при низком разрежении (холостой ход, торможение двигателем) и закрывается при высоком разрежении (полный газ). | Засорение: повышение давления в картере, утечки масла, повышенный расход масла, загрязнение свечей зажигания, снижение мощности. Залипание в открытом положении: повышенный расход масла, нестабильный холостой ход, обеднение топливной смеси. |
| Шланги PCV | Транспортируют картерные газы от картера к клапану PCV и далее во впускной коллектор. | Трещины, разрывы, засорение: утечки картерных газов, подсос неучтенного воздуха (если после клапана PCV), нестабильная работа двигателя, повышение давления в картере. |
| Маслоотделитель (сепаратор масла) | Отделяет частицы масла от картерных газов, предотвращая их попадание во впускной коллектор и камеру сгорания. | Засорение: снижение эффективности маслоотделения, повышенный расход масла, образование нагара на клапанах и во впускном коллекторе. Повреждение: утечки масла, снижение эффективности маслоотделения. |
| Впускной коллектор | Место, куда подаются очищенные картерные газы для дожигания в цилиндрах двигателя. | Загрязнение нагаром (при неисправности маслоотделителя или клапана PCV): снижение пропускной способности, ухудшение смесеобразования, снижение мощности. |
| Воздушный фильтр | Обеспечивает подачу чистого воздуха в двигатель, а также служит точкой забора воздуха для вентиляции картера (через специальный шланг). | Засорение: снижение эффективности вентиляции картера, повышение давления в картере, повышенный расход масла. |
| Шланг вентиляции картера (от картера к воздушному фильтру/впускному патрубку) | Обеспечивает подачу свежего воздуха в картер для вытеснения картерных газов. | Трещины, разрывы, засорение: снижение эффективности вентиляции картера, повышение давления в картере, повышенный расход масла. |
Интересные факты
Вот несколько увлекательных фактов о принудительной вентиляции газов из картера:
-
Снижение выбросов: Принудительная вентиляция газов из картера (PCV — Positive Crankcase Ventilation) играет важную роль в уменьшении выбросов вредных веществ в атмосферу. Эта система улавливает и перерабатывает газы, образующиеся в картере двигателя, предотвращая их попадание в воздух и тем самым снижая уровень загрязнения.
-
Улучшение работы двигателя: Система PCV способствует более эффективной работе двигателя, так как она предотвращает накопление избыточного давления в картере. Это помогает избежать утечек масла и улучшает смазку, что, в свою очередь, увеличивает срок службы двигателя.
-
Роль в экономии топлива: Эффективная работа системы принудительной вентиляции может положительно сказаться на экономии топлива. Улавливая и возвращая газы обратно в камеру сгорания, система поддерживает оптимальное соотношение воздух-топливо, что может привести к более эффективному сгоранию и снижению расхода топлива.
Варианты создания принудительной очистки от картерных газов
Ситуация сложнее, чем кажется. Существуют два метода принудительной вентиляции картера: отвод выхлопных газов и приток воздуха извне.
Первый метод, основанный на отводе выхлопных газов, описан выше. В этом случае отработанные газы попадают в систему, где под воздействием разрежения во впускном коллекторе проходят через маслоотделитель (1), клапан (2) и шланги, очищаясь от масляных частиц перед возвращением в цилиндры двигателя.

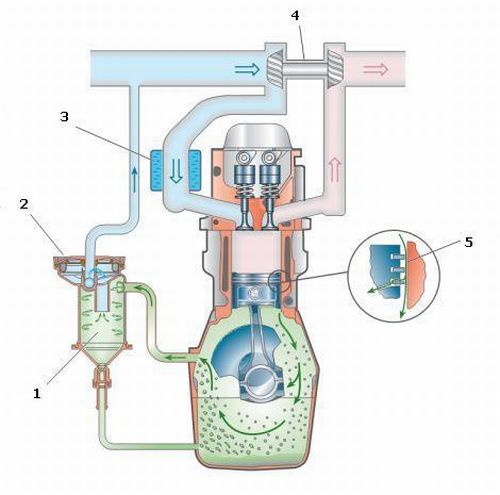

Второй метод, основанный на притоке свежего воздуха, представлен на следующем рисунке. Наружный воздух проникает в картер, смешивается с картерными газами и через клапан PCV возвращается в цилиндры. Эта конструкция предотвращает выбросы продуктов сгорания в атмосферу и активно используется автопроизводителями.
Для стабильной работы двигателя на холостом ходу клапан PCV блокирует выход газов из картера при значительном разрежении в трубопроводе.
Система вентиляции картера, чаще всего закрытая, является неотъемлемой частью современных двигателей внутреннего сгорания. Это решение повышает надежность работы двигателя и снижает негативное воздействие автомобильных выхлопов на окружающую среду.
Проблемы и недостатки принудительной вентиляции газов из картера
Принудительная вентиляция газов из картера (ПВГ) играет ключевую роль в системе контроля выбросов и поддержании экологической чистоты двигателей внутреннего сгорания. Тем не менее, несмотря на свои положительные стороны, эта система сталкивается с рядом проблем и недостатков, которые могут негативно повлиять на работу двигателя и его срок службы.
Одной из главных проблем является накопление конденсата в системе вентиляции. Во время работы двигателя, особенно в холодную погоду, в картере может образовываться влага, которая, попадая в систему ПВГ, конденсируется в трубопроводах и фильтрах. Это приводит к коррозии, снижению эффективности работы системы и может вызвать засорение вентиляционных каналов.
Кроме того, принудительная вентиляция может увеличить расход масла. При недостаточной герметичности системы или неправильной настройке клапанов масло может попадать в вентиляцию и выбрасываться в атмосферу. Это не только увеличивает расход масла, но и негативно сказывается на экологии, так как в воздух выбрасываются вредные вещества.
Еще одной проблемой является недостаточная эффективность удаления газов. В некоторых случаях, особенно при высоких оборотах двигателя, система ПВГ может не справляться с объемом газов, образующихся в картере. Это может привести к повышенному давлению в картере, что, в свою очередь, может вызвать утечки масла и другие проблемы с герметичностью.
Также стоит отметить, что принудительная вентиляция газов из картера требует регулярного обслуживания и контроля. Необходимость замены фильтров, проверки состояния клапанов и трубопроводов может стать дополнительной нагрузкой для владельца автомобиля. Неправильное обслуживание системы может привести к ее неисправности и, как следствие, к серьезным поломкам двигателя.
Наконец, следует упомянуть, что принудительная вентиляция может негативно повлиять на работу системы впуска. Если газы из картера не очищаются должным образом, они могут попасть в систему впуска, что ухудшит качество смеси и снизит мощность двигателя. Это также может вызвать проблемы с системой управления двигателем, поскольку современные автомобили оснащены датчиками, которые могут неправильно интерпретировать данные о составе смеси.
Таким образом, несмотря на важность и необходимость принудительной вентиляции газов из картера, следует учитывать и ее недостатки. Правильное обслуживание и контроль состояния системы помогут минимизировать возможные проблемы и обеспечить надежную работу двигателя.
-
Читайте также:
Рекомендации по обслуживанию системы вентиляции картера
Обслуживание системы вентиляции картера является важной частью ухода за двигателем автомобиля. Правильная работа этой системы обеспечивает эффективное удаление газов, образующихся в результате работы двигателя, что, в свою очередь, способствует увеличению его срока службы и снижению уровня вредных выбросов. Ниже представлены основные рекомендации по обслуживанию системы вентиляции картера.
1. Регулярная проверка системы на герметичность
Одной из ключевых задач является проверка герметичности всех соединений и элементов системы вентиляции. Утечки могут привести к снижению эффективности работы системы и увеличению выбросов. Рекомендуется периодически осматривать шланги, соединения и клапаны на наличие трещин, износа или повреждений. При обнаружении дефектов необходимо заменить поврежденные элементы.
2. Замена фильтров
В некоторых системах вентиляции картера используются фильтры, которые необходимо периодически заменять. Загрязненные фильтры могут значительно снизить эффективность вентиляции, что приведет к накоплению газов в картере. Рекомендуется следовать рекомендациям производителя автомобиля по срокам замены фильтров.
3. Очистка системы
С течением времени в системе вентиляции могут накапливаться отложения и загрязнения, которые могут препятствовать нормальному потоку газов. Рекомендуется периодически проводить очистку системы, используя специальные средства, предназначенные для удаления отложений. Это поможет поддерживать систему в рабочем состоянии и предотвратить возможные проблемы.
4. Проверка работы клапанов
Клапаны, отвечающие за управление потоком газов в системе вентиляции, должны работать без сбоев. Рекомендуется проверять их на предмет свободного хода и отсутствия заеданий. Если клапан не открывается или закрывается должным образом, это может привести к неправильной работе системы и повышению давления в картере.
-
Читайте также:
5. Мониторинг состояния двигателя
Состояние двигателя напрямую влияет на работу системы вентиляции картера. Регулярный мониторинг уровня масла, температуры двигателя и других параметров поможет выявить возможные проблемы на ранней стадии. При возникновении подозрений на неисправности двигателя, таких как повышенный расход масла или появление дыма из выхлопной трубы, следует немедленно обратиться к специалисту.
6. Соблюдение рекомендаций производителя
Каждый производитель автомобиля предоставляет свои рекомендации по обслуживанию системы вентиляции картера. Важно следовать этим рекомендациям, так как они основаны на особенностях конструкции конкретного двигателя и его эксплуатации. Регулярное техническое обслуживание и соблюдение рекомендаций помогут избежать серьезных проблем и продлить срок службы автомобиля.
Соблюдение данных рекомендаций по обслуживанию системы вентиляции картера позволит обеспечить ее надежную работу и предотвратить возможные неисправности, что в конечном итоге положительно скажется на производительности и экологии автомобиля.
Вопрос-ответ
Как работает принудительная вентиляция картера?
Как это работает? Система PCV использует шланги и клапаны для перенаправления картерных газов обратно во впускной коллектор. Односторонний клапан, удачно названный PCV-клапаном, регулирует поток газов в системе PCV, позволяя им смешиваться с поступающим воздухом и топливом. Смесь затем сгорает в процессе сгорания.
Нужна ли вентиляция картерных газов?
Система вентиляции картерных газов (PCV) играет ключевую роль в предотвращении загрязнения масла и накопления давления в картере. Если эта система выходит из строя, это может привести к серьезным проблемам с двигателем.
Советы
СОВЕТ №1
Перед установкой системы принудительной вентиляции газов из картера, обязательно ознакомьтесь с рекомендациями производителя вашего автомобиля. Это поможет избежать возможных проблем с совместимостью и обеспечит правильную работу системы.
СОВЕТ №2
Регулярно проверяйте состояние фильтров и трубопроводов системы вентиляции. Загрязненные или поврежденные элементы могут привести к снижению эффективности вентиляции и увеличению выбросов вредных газов.
СОВЕТ №3
Обратите внимание на уровень масла в двигателе. Низкий уровень масла может привести к увеличению давления в картере и, как следствие, к повышенному образованию газов. Поддерживайте уровень масла на рекомендуемом уровне для оптимальной работы системы.
СОВЕТ №4
При проведении технического обслуживания автомобиля не забывайте проверять систему вентиляции газов из картера. Это поможет выявить возможные неисправности на ранней стадии и предотвратить серьезные поломки в будущем.
