Киа рио 3 как прокачать сцепление

Используйте указанную жидкость. Избегайте смешивания жидкостей разных марок.

Указанная жидкость: SAE J1703 (ДОТ 3 или ДОТ 4)

После отсоединения колпачка от цилиндра выключения сцепления воздух прокачки, вставьте в пробку виниловый шланг.

Ослабив винт пробки, нажмите и отпустите педаль сцепления примерно 10 раз.

Затяните пробку (А) при нажатой педали сцепления. После, поднять педаль рукой.

Нажав педаль сцепления еще 3 раза, ослабьте пробку. (A) и снова затяните его при нажатой педали. Тогда поднимите его снова.

Повторите шаг 4 два или три раза. (пока нет пузыря в жидкости)

Заполните главный цилиндр сцепления указанной жидкостью.

Установка

1. Установка обратна снятию. Покройте толкатель вилки сцепления .

Механическая коробка передач

См. также:

Система сцепления / Цилиндр выключения сцепления

Kia Rio 2017-2020 YB Руководство по обслуживанию / Система сцепления / Цилиндр выключения сцепления

Компоненты и расположение компонентов

Процедуры ремонта

Слейте тормозную жидкость через сливную пробку (А).

Не проливать тормозную жидкость на автомобиль; это может повредить краску если тормозная жидкость попала на краску, немедленно смойте ее вода.

Ослабьте болты цилиндра выключения (A), а затем гайку трубки сцепления (B) после снятие блока выжимного цилиндра (C ).

[Бензин 1.0 T-GDI, 1,4, дизель 1,4]

Слейте тормозную жидкость через сливную пробку (А).

Не проливать тормозную жидкость на автомобиль; это может повредить краску если тормозная жидкость попала на краску, немедленно смойте ее вода.

Ослабьте болты цилиндра выключения (A), а затем гайку трубки сцепления (B) после снятие блока выжимного цилиндра ©.

Установите в порядке, обратном снятию.

Нанесите указанную смазку на конец толкателя.

Указанная смазка: CASMOLY L9508

Количество: 0,4–0,8 г

Проверить цилиндр выключения сцепления на утечку жидкости.

Проверить пыльник цилиндра выключения сцепления на наличие повреждений.

Цилиндр выключения сцепления Процедура выпуска воздуха

Используйте указанную жидкость. Избегайте смешивания жидкостей разных марок.

После снятия крышки с воздухоотводчика цилиндра выключения сцепления, вставьте виниловый шланг в заглушку.

Заполните главный цилиндр сцепления указанной жидкостью.

Указанная жидкость: SAE J1703 (DOT 3 или DOT 4)

Ослабив винт пробки, нажмите и отпустите педаль сцепления примерно на 10 раз.

Затяните пробку (А) при нажатой педали сцепления. После этого поднимите педаль рукой.

После нажатия на педаль сцепления еще 3 раза ослабьте пробку (А) и снова затяните его с нажатой педалью. Тогда поднимите его снова.

6,8–9,8 Н·м (0,7–1,0 кгс·м, 5,0–7,2 фунт-фут)

Повторите шаг 4 два или три раза.

(пока в жидкости не будет пузырьков)

[Бензин 1.0 T-GDI, 1.4, Дизель 1.4]

Заполните главный цилиндр сцепления указанной жидкостью.

Трубка сцепления

Компоненты и расположение компонентов Составные части [Бензин 1.2, 1.4] 1. Педаль сцепления в сборе 2. Замок зажигания и выключатель сцепления 3. Главный цилиндр 4. Сцепление т.

Вилка выключения сцепления и подшипник выключения сцепления

Компоненты и расположение компонентов Составные части 1. Вилка выключения сцепления 2. Крышка сцепления в сборе 3. Диск сцепления в сборе 4. Подшипник выключения сцепления .

КАК ПРОКАЧАТЬ СЦЕПЛЕНИЕ НА КИА РИО 3

Сцепление – это одна из важнейших деталей автомобиля. Оно позволяет передавать крутящий момент от двигателя к колесам и выезжать с места. Однако сцепление со временем изнашивается и начинает скользить. Как прокачать сцепление на Kia Rio 3?

Первым шагом является проверка уровня жидкости в гидротрансформаторе. Если она ниже нормы, то вам необходимо ее долить до нужного уровня.

Вторым шагом является замена масла в КПП. После замены масла необходимо произвести прогрев двигателя и поменять передачи несколько раз.

Третьим шагом является замена сцепления на новое. При замене сцепления необходимо установить его так, чтобы лепестки сцепления были расположены строго параллельно друг другу.

Четвертым шагом является регулировка сцепления. Регулировку сцепления необходимо производить после замены, а также при появлении характерного скрипа или при низком зацеплении.

Прокачка сцепления кия Рио 2015 года

Как прокачать сцепление#Новый цилиндр сцепления не прокачивается

Как Прокачать Сцепление На Солярис avto-kia-remont.ru to Bleed a Clutch on a Solaris Rio

киа рио замена шланга сцепления и прокачка

Как ремонтировали Hyndai Solaris или как прокачать сцепление на Hundai и KIA

Тугое переключение передач Solaris-Kia,задняя передача хрустит,прокачка сцепления Solaris-Kia

64.KIA RIO III (NEW 2012); Полная замена тормозной жидкости. Прокачка тормозов и сцепления на СТО.

В первую очередь, я Вам рекомендую не менять, а проверить ее свойства. Как это сделать? …очень легко 🙂 Тормозная жидкость бывает разных видов и цветов. Самая распространённая на сегодняшней день DOT-4 цвет напоминает мо*у)))

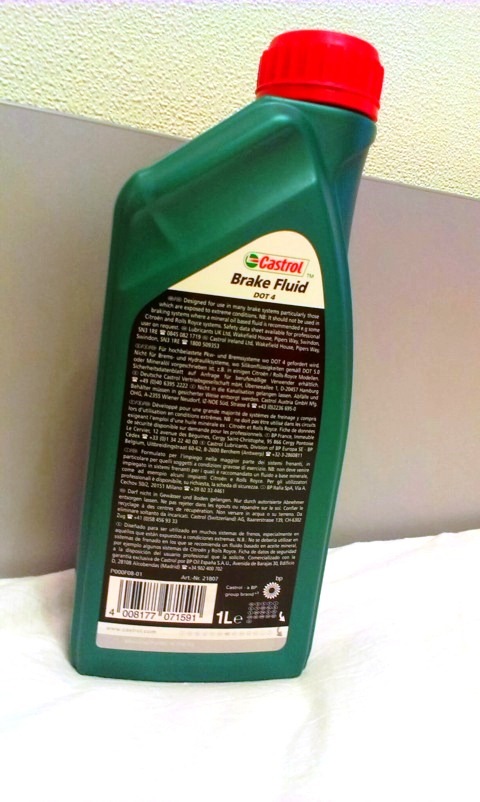

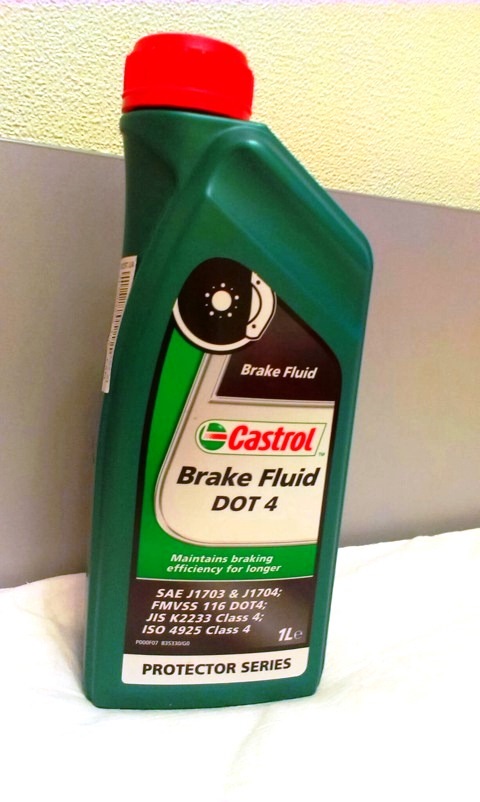

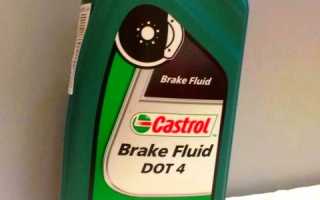

Заменил тормозную жидкость на DOT-4 CASTROL DOT-4 CASTROL

расширительных бочках с DOT-4 CASTROL

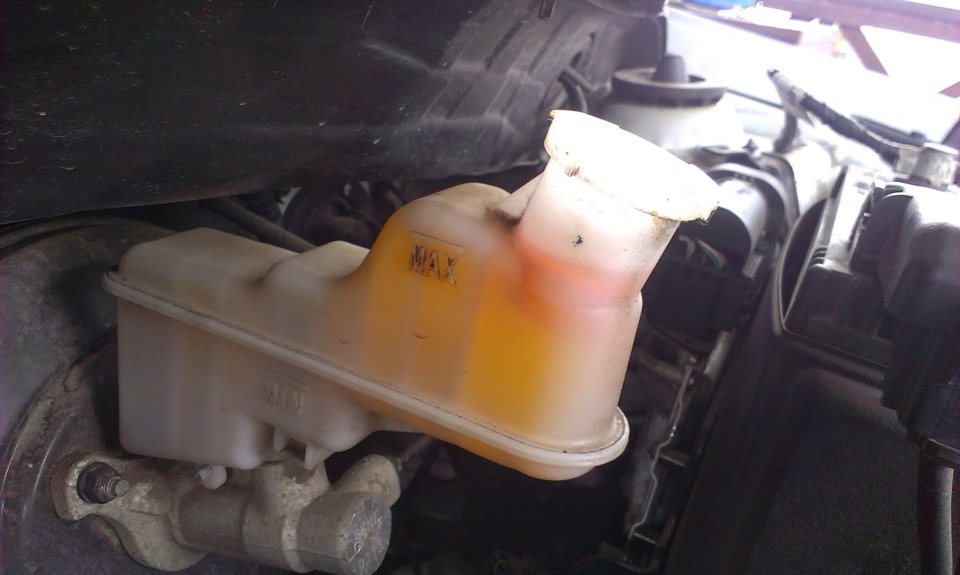

2. В бачке содержится жидкость для тормозной системы и сцепления DOT-4 CASTROL.

Говорить, что тормозная жидкость цвета “коньяка” или “тёмная”… это не о чем, не говорить. Ее нужно “покушать” и тогда будет понятно — заменять ее или нет. И так, в расширительный бачок окунаем наш прибор и проверяем жидкость на наличие воды в ней, а не смотрем на её цвет. Какой у меня прибор есть? Что-то на подобие маркера с батарейкой и штырьками.

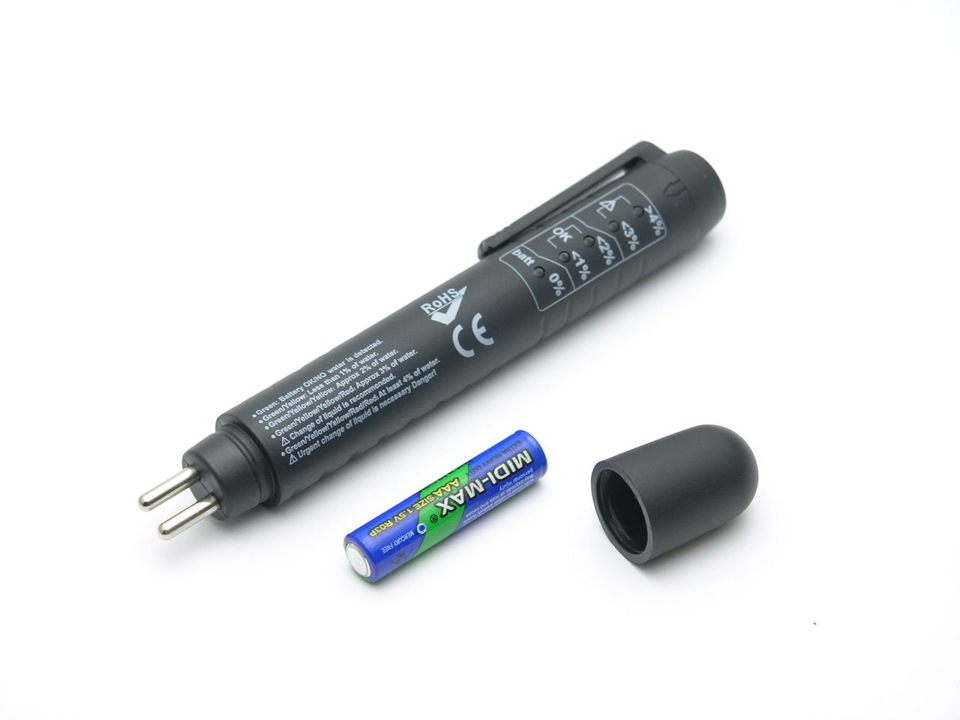

Прибор для замера % содержания воды в тормозной жидкости.

Суть прибора: он измеряет % содержания воды в жидкости. Ниже фото измерений тормозухи:

Зеленая это хорошо. Воды в жидкости нет. Но мы и не окунали Работает по принципу светофора: зеленый и желтый — можно ездить. красный — нужно менять! Все красное — на замену Перед тем как залить, проверьте что льете. Перед тем как залить, проверьте что льете. О, супер! Заливаем

Касательно самой замены и прокачки, как я ранее писал в БЖ №61.KIA RIO III (NEW 2012); Извлечение клапана задержки сцепления (КЗС) тормоза прокачали неправильно. Но работают хорошо. Я доволен.

Не делайте моих ошибок и заставляйте чтоб прокачивали как в нашем справочнике по Пошаговом ремонту (кн.”Пошаговый ремонт KIA RIO” ст.178).

Последовательность прокачки тормозов на KIA RIO K2: — правый задний — левый передний — левый задний — правый передний + сцепление!

Именно книга рекомендует древний метод. Это жидкость, меняйте ее как угодно. Лишь бы не было пробок. Но есть и очень-очень правильно метод прокачки тормозов

После замены колодок и тормозухи: тормоза информативные. Как притерлись сразу начали хорошо тормозить. педаль плавная, мягкая как нужно и эффективная. Нажимается сразу 🙂 (колодки новые). Очень рад, что поменял тормозную жидкость. Специально засек тормозной путь со 100 км/ч, получилось 38м (по книге не больше 42м).

Касательно прокачки сцепления Сцепу прокачевали педалькой.

Это было ужасно мучительно! Тормоза прокачали за 5 минут! А педаль сцепления не могли накачать. Минут 40 мучались. Я качал ногой… ноги отваливаются, то правой, то левой… Устал… Сначала тупо педаль падала как неживая! Потом, я попросил что б криворукий мастер с круглыми глазами взял шприц и влил тормозуху в клапан прокачки сцепления. Педаль появилась! Почему? Это не прокачка, это полная замена жидкости — там нужно создать давление — в бачке, вот потому так и прочучились. Педаль сцепления жесткая стала, как надо. Начали качать — пропала… Мастер сделал этот же прием второй раз — педаль накачалась… и закрутил. Разлили тормозухи и на вентилятор и радиаторную решетку… видат ьу него руки дрожали. Потом смыл водой

Сцепление после прокачки. После я был в шоке от сцепления 🙁 Переспросил человек так 20… Какие впечатления после того как вынули КЗС? Все только рады были изъятию и таких проблем не знали. И у всех не так как у меня! Виной стольких проблем есть НЕ КЗС! а замена тормозной жидкости. У педали сцепления — ход стал короткий и в ногу обратно выталкивает очень сильно. По жесткости — стала жестче нежели была. Сцепление схватывало как только отпускал его… Вторая передача переключается неприятно, нужно лучше прижимать к левой стороне… иначе такое впечатление, что не попадаю… Но, машина резче… Когда я уезжал с СТО мастер сказал что если в системе сцепления есть воздух он выйдет так как это не тормоза там мол глухо. Пробка есть пробка. А тут иное дело. Мол покатаешься и пройдет.

Результат. Сцепление после 3 недель. Так как цены на бензин не опустились и остановились на уровне 22 грн/л я практически не ездил. Машина простояла 3 недели и только лишь пару раз выезжал на выходных. Только на третью недели все поменялось — то есть педаль стала прежняя :))))) У меня хватает не с самого низа, ход сцепления стал умеренный — почти как был. В ногу не бьет. Педаль полностью вверх возвращается. При переключении на вторую передачу — не нужно прижимать влево. Передачи переключаются очень легко, приятно! Первая втыкается вообще как горячий нож в масло!

Я доволен как слон! Старт, старт в горку, переключения! Оооооо… ))) как хорошо ощутить, что такое нормальное сцепление!

Киа рио 3 как прокачать сцепление

Прокачка гидропривода выключения сцепления автомобиля KIA Rio

Если при нажатой до упора педали сцепление выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении передачи заднего хода, возможно, в гидропривод сцепления попал воздух. Удалите его прокачкой гидропривода.

Кроме того, прокачку выполняют при заполнении гидропривода жидкостью после ее замены или ремонта узлов системы, связанного с разгерметизацией системы.

Для прокачки гидропривода выключения сцепления автомобиля KIA Rio вам потребуются:

— шланг для прокачки;

— емкость для сливаемой жидкости.

1. Проверьте уровень рабочей жидкости в бачке главного тормозного цилиндра (бачок общий для обоих главных цилиндров) и при необходимости доведите его до нормы.

2. Снимите защитный колпачок с клапана рабочего цилиндра сцепления для удаления воздуха.

3. Наденьте на клапан шланг и опустите его конец в емкость с небольшим количеством тормозной жидкости. Попросите помощника нажать на педаль сцепления 4 или 5 раз с интервалом 2-3 с, а затем удерживать ее нажатой. Выверните клапан на 3/4 оборота. Из шланга в емкость будет вытекать жидкость с пузырьками воздуха.

4. Заверните клапан и попросите отпустить педаль сцепления.

5. Повторите операции 3 и 4 несколько раз до начала выхода из шланга жидкости без пузырьков воздуха.

ПРЕДУПРЕЖДЕНИЕ:

Во время прокачки гидропривода периодически проверяйте уровень жидкости в бачке главного тормозного цилиндра. Не допускайте падения уровня жидкости в бачке ниже 25 мм от его дна. Своевременно доливайте жидкость, иначе при осушении дна бачка в систему попадет воздух и прокачку придется повторять снова.

6. Заверните клапан, наденьте защитный колпачок и при необходимости долейте жидкость в бачок главного тормозного цилиндра.

Шланг сцепления Киа Рио 3

Если у машины провалилась педаль сцепления или она стала очень мягкой, причина в лопнувшем шланге. Открываем капот и осматриваем моторное пространство со стороны коробки передач. Где смотреть

Все мокрое? Это тормозная жидкость из шланга.

Все в тормозной жидкости

Если неприятность случилась далеко от места ремонта, можно попытаться восстановить работоспособность шланга. Понадобится скотч, лучше гидроизоляционный и тормозная жидкость. Успех напрямую зависит от того как сильно лопнул шланг и чем он будет замотан.

Если педаль провалилась придется прокачать систему, если нет, можно просто долить жидкость. В движении передачи возможно переключать без выжима сцепления.

Что поставить? Аналоги и оригинал

Оригинальный шланг имел два артикула. Артикул 41640-0U100 устанавливался до 2016 года. Ставился до 2016

После 2016 артикул изменился 41640-1M000 . Использовался с 2016

Поскольку геометрически шланги одинаковые, можно осторожно предположить, что его попытались усилить. Правда, они тоже лопаются и пока не понятно — превосходит по ресурсу старый или нет.

Из аналогов последнее время устанавливается китайский шланг ST90947-02C49 .

Получается в разы дешевле не только оригинала, но и многих аналогов. Есть ложка дегтя: посадочное место под фиксаторы отличается. Родные без доработки не поставить. Фиксатор шланга

Как найти выгодную цену

Рассмотрим покупку заводского шланга и SAT из раздела выше. Подход к поиску будет немного разный.

Покупая оригинал, частному лицу лучше использовать поиск по артикулу через известные интернет-магазины. Автодок, Емекс, Автопитер, Экзист. По деньгам получается выгодней чем покупать в магазинах по наличию.

Сделайте регистрацию в магазинах и на момент необходимости соберите информацию с площадок. Именно так получается найти лучшую цену. Каждый раз цена будет выгодней то в одном то в другом магазине. Ситуация динамическая, поэтому нужно пользоваться всеми вариантами.

Пример . Берем артикул шланга 41640-1M000 и вставляем в поиск интернет-магазина автодок. Строка для артикула

Появится список предложений.

Предложения

То же самое делаем в других магазинах. Бывает, что цены отличаются минимально, бывает — получается разница до 30%. Каждый раз по-разному.

Пример покупки аналога . Как писал выше, последнее время используется шланг ST90947-02C49. Практически во всех ситуациях получается самым дешевым.

Данный бренд принадлежит компания Автотрейд, которая сегодня присутствует практически в каждом городе. У компании есть собственный сайт. Найдете в поисковике по названию.

Строка поиска магазина Автотрейд

Последнее время именно на сайте компании самая низкая цена. Их продукция привязана ко всем выше перечисленным магазинам. Не поленитесь и прогоните на всякий случай артикул в интернет-магазинах.

Ситуация часто меняется. Раньше, например, было наоборот. Продукцию SAT можно было купить дешевле через сайты других магазинов.

Как поменять шланг

В разделе два формата: текстовый и видео. Видео добавлено в конце. Работа одинаковая для 5-ст и 6-ст коробок.

Снимаем короб воздушного фильтра.

Крепится на трех болтах и хомуте. Болты выкручиваем полностью, хомут просто ослабляем.

Появляется доступ к трубкам магистрали и шлангу.

Откручиваем трубки с каждой стороны и снимаем фиксаторы-скобки.

Теперь можно снять старый шланг и установить новый. Останется только прокачать сцепление.

Добавлю видео формат. В ролике показан способ прокачки сцепления с напарником, который не описывается в следующем разделе. На мой взгляд, человеку без опыта, лучше использовать ниже описанные способы.

Прокачиваем сцепление

Рассмотрим два простых способа не требующих помощника. Перед работой, необходимо залить тормозную жидкость. Подробную информацию об уровне и тормозной жидкости смотрите в разделе Тормозная жидкость.

Прокачка самотеком . Бачок с жидкость расположен значительно выше рабочего цилиндра. Поэтому просто откручиваем штуцер на 90 градусов, предварительно одев подходящий шлангчик на штуцер и опустив другой конец в приготовленную сливную емкость. Рабочий цилиндр Откручиваем штуцер на 90 градусов

Ждем когда наберется около 100-120 мл. Примерное время слива самотеком 15-20 мин. Закручиваем штуцер, проверяем педаль сцепления и не забываем проконтролировать уровень жидкости в бачке.

Прокачка через клапан . Очень простой и быстрый способ. В конструкцию выше в разрез шланга нужно добавить клапан, работающий в одном направлении. На фото слева — клапан от системы очистителя стекла, справа — от топливной системы Ваза. Цена 150руб. и 90 руб.

На клапане обычно есть стрелка, указывающая направление слива. Одеваем приспособу, не забывая ослабить штуцер, и идем качать педаль сцепления в салон.

Просто плавно ногой качаем педаль вниз-вверх, пока не появится привычное усилие. Не забывайте присматривать за уровнем в бачке! Если главный цилиндр в хорошем состоянии, прокачаеся очень быстро. Если он изношен, будьте готовы, возможно работа займет 10-15 мин!

В крайнем случае, сцепление может не прокачаться без замены самого главного цилиндра. Ситуация редкая и может возникнуть на машинах с честным пробегом не менее 200 тыс.км. Главный цилиндр сцепления

Замена сцепления на Киа Рио

Такой узел как сцепление состоит в числе наиболее важных и ответственных систем автомобиля с механической трансмиссией. При эксплуатации практически все детали этого механизма подвержены постепенному износу, поэтому возникновение поломок является естественным фактором. Такое положение дел также применимо и к успешной корейской модели Киа Рио 2 и даже версии Киа Рио 3. В данной статье мы разберемся, как происходит замена сцепления, а также как отрегулировать сцепление на таком автомобиле, как Киа Рио 3.

Основной функцией узла сцепления служит обеспечение передачи вращающего момента от маховика мотора к трансмиссионным валам и дальше к колесам. Для управления данной системой фигурирует специальная педаль в салоне, при нажатии на которую происходит так называемый выжим сцепления, что подразумевает временное физическое прекращение взаимной связи между двигателем и трансмиссионным агрегатом. Это необходимо для того, чтобы безболезненно переключить передачу.

Для сцепления характерны некоторые поломки, обнаружить и исправить которые владелец может собственноручно. К примеру, когда при выжиме педали в салон доносится характерный шуршащий звук, то это свидетельствует об износе подшипника сцепления. Проблема устраняется только посредством замены данного элемента.

Также причиной возникновения посторонних шумов может служить некорректная работа самого диска сцепления. Когда проявление шумов наблюдается при изменении скоростного режима, то это может означать износ крепежных компонентов системы. Также система способна напомнить о себе через педаль сцепления, которая при наличии неисправности будет вибрировать в момент нажатия.

Все сказанное намекает владельцу на необходимость внимательно относиться к данному узлу, что позволит, как выявить неисправность, так ее и своевременно устранить, а также знать, как прокачать сцепление на таких моделях, как Киа Рио 2 и соответственно Киа Рио 3.

Как отрегулировать сцепление?

1. Сначала осуществляем проверку свободного хода педального узла. Для этой цели следует произвести нажим до такого момента, при котором начинает ощущаться повышенное сопротивление. При нормальном положении дел эта величина должна составлять около 13 см.
2. Теперь требуется замерить расстояние между крайней точкой самой педали и внутренней поверхностью днища. При оптимальных условиях данное значение составит около 14 см. Если указанный параметр больше обозначенного значения, то в таком случае педаль при нажатии не «подтверждает» информативность узла. Когда параметр ниже обозначенной величины, сцепление вообще может не выключиться или принудительное разъединение шестерен валов трансмиссии будет сопровождаться хрустом.
3. Непосредственно о регулировке. В «Рио» 2012 г. в. для этого откручиваем контргайки и выполняем регулировку датчика, «обязанного» отвечать за движение педального узла.

На этом регулировка завершается. Когда невозможно произвести регулировочное мероприятие, то это означает, что весь узел требует своей безоговорочной замены.

Как произвести замену сцепления?

Сам процесс не обусловлен трудностями на каком-либо этапе, но требует затрат временного ресурса. На выполнение процедуры в «Рио» понадобится около 6-7 часов.

Далее рассмотрим последовательность операций. Заметим, что осуществить весь перечень действий без помощника не получится, поэтому привлекаем его заранее. Производство работ предполагается на поднятом или вывешенном автомобиле, поэтому беспокоимся о наличии соответствующего оборудования (подъемника или домкрата).

Алгоритм.

1. Под капотом демонтируем АКБ, площадку и корпус воздушного тракта вместе с фильтрующим элементом.
2. Отсоединяем тросы приводного узла КПП вместе с площадкой и весь набор штекеров (разные наконечники, поэтому спутать их тяжело при сборке).
3. Сливаем смазку из трансмиссии.
4. Для извлечения приводных валов из коробки выполняем предварительное отсоединение шаровых опор рычагов и рулевых наконечников (от поворотных цапф).
5. Теперь снимаем стартерный узел.
6. Поддомкрачиваем мотор, подложив под поддон прокладку из дерева или иного материала. Это требуется для ослабления и демонтажа пары нижних и одной верхней опор мотора.
7. Далее выкручиваем 4 шпильки фиксации самой коробки. Агрегат отводим от мотора и аккуратно стягиваем на поверхность подрамника. Для обеспечения доступа к сцеплению потребуется отвинтить пару передних болтов, удерживающих сам подрамник. Теперь коробку можно сместить в проем между подрамником и поверхностью кузовного лонжерона.
8. Получив доступ, откручиваем корзину сцепления. Снимаем и оцениваем степень износа. Пользуясь случаем, готовим к замене выжимной подшипник.
9. Для центровки нового диска сцепления в корзине применяем специализированную оправку (подойдет аналогичная для ВАЗ-2109).
10. Монтируем новый узел сцепления путем закручивания болтов корзины в маховик. Если замене подлежит только диск, то во избежание нарушения балансировки и с целью установить корзину именно на прежнее место, заранее выбранные участки на ней и маховике намечаем маркером.
11. Теперь все узлы собираем в обратной последовательности. Как вариант, можно заменить смазку в КПП, если существует в этом потребность. Замена сцепления на автомобиле Киа Рио 3 завершена.

Подведем итоги

После сборки производим проверочные действия. Заводим мотор, осуществляем выжим педали, и, если переключение ступеней трансмиссионного агрегата происходит без посторонних звуков и затруднений, то работа исполнена верно. Теперь вы ознакомились с тем, как осуществляется замена сцепления, а также выяснили, как прокачать сцепление в автомобиле Киа Рио 3 и также для версии Киа Рио 2.
