Внутренний combustion engine (ДВС) — основной компонент большинства транспортных средств, обеспечивающий их движение. Понимание принципов работы ДВС, его конструкции и процессов, таких как сгорание топлива и преобразование энергии, помогает лучше осознать работу автомобилей и способствует эффективному обслуживанию и ремонту. Эта статья разъяснит устройство ДВС, его ключевые элементы и принципы работы, что будет полезно автолюбителям и студентам технических специальностей.
Самые распространенные виды двигателей
Существует три основных типа двигателей внутреннего сгорания: поршневые, роторно-поршневые (по технологии Ванкеля) и газотурбинные. В современных автомобилях наиболее распространены четырехтактные поршневые двигатели, которые привлекают внимание благодаря своей доступной цене, компактным размерам, легкому весу и универсальности, позволяющей использовать различные виды топлива и транспортные средства.

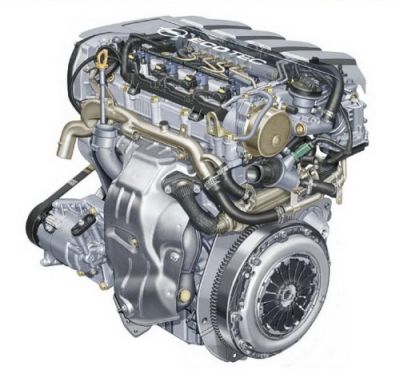

Автомобильный двигатель преобразует тепловую энергию, возникающую при сгорании топлива, в механическую. Его функционирование зависит от множества систем и компонентов. Поршневые двигатели делятся на двухтактные и четырехтактные. Чтобы лучше понять принцип работы, рассмотрим четырехтактный одноцилиндровый двигатель.

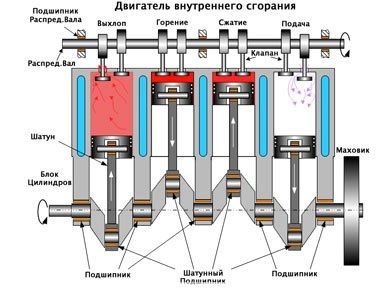

Четырехтактный двигатель завершает один полный рабочий цикл за четыре движения поршня (такта) или два оборота коленчатого вала:
- впуск;
- сжатие;
- рабочий ход;
- выпуск.
Эксперты в области автомобильной техники подчеркивают, что двигатель внутреннего сгорания (ДВС) представляет собой сложную систему, состоящую из множества взаимосвязанных элементов. Основной принцип его работы заключается в преобразовании химической энергии топлива в механическую, что осуществляется через процесс сгорания. Внутри цилиндров происходит сжатие топливно-воздушной смеси, после чего она воспламеняется, вызывая резкое увеличение давления, которое приводит в движение поршни.
Специалисты акцентируют внимание на значимости систем смазки и охлаждения, которые предотвращают перегрев и износ деталей. Кроме того, современные ДВС оборудованы различными системами управления, позволяющими оптимизировать расход топлива и минимизировать выбросы вредных веществ. Несмотря на растущую популярность электрических двигателей, эксперты уверены, что ДВС останется актуальным еще на длительное время благодаря своей надежности и эффективности.
Эксперты в области автомобильной техники отмечают, что двигатель внутреннего сгорания (ДВС) представляет собой сложную систему, в которой сочетаются механические и термодинамические процессы. Основным принципом работы ДВС является преобразование химической энергии топлива в механическую. В процессе сгорания топливо смешивается с воздухом, образуя горючую смесь, которая затем сжимается в цилиндрах. При воспламенении смеси происходит резкое увеличение давления, что приводит к движению поршней.
Специалисты подчеркивают, что эффективность работы ДВС зависит от множества факторов, включая конструкцию двигателя, качество топлива и систему впуска-выхода. Современные технологии, такие как турбонаддув и прямой впрыск, позволяют значительно повысить мощность и снизить расход топлива. Однако, несмотря на достижения, эксперты указывают на необходимость перехода к более экологически чистым альтернативам, поскольку ДВС остается источником значительных выбросов углекислого газа и других загрязняющих веществ.
Общее устройство ДВС
Чтобы понять принцип работы мотора, необходимо в общих чертах представить его устройство. Основными частями являются:
- блок цилиндров (в нашем случае цилиндр один);
- кривошипно-шатунный механизм, состоящий из коленчатого вала, шатунов и поршней;

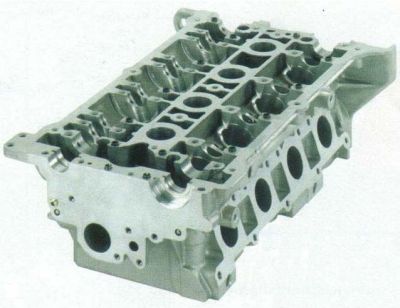

- головка блока с газораспределительным механизмом (ГРМ).
Кривошипно-шатунный механизм обеспечивает преобразование поступательно-возвратного движения поршней во вращение коленчатого вала. Поршни приходят в движение благодаря энергии сгорающего в цилиндрах топлива.
Работа данного механизма невозможна без работы механизма газораспределения, который обеспечивает своевременное открытие впускных и выпускных клапанов для впуска рабочей смеси и выпуска отработавших газов. Состоит ГРМ из одного или нескольких распределительных валов, имеющих кулачки, толкающие клапаны (не менее двух на каждый цилиндр), клапанов и возвратных пружин.
Читайте также:
Двигатель внутреннего сгорания способен работать только при слаженной работе вспомогательных систем, к которым относятся:
- система зажигания, отвечающая за воспламенение горючей смеси в цилиндрах;
- впускная система, обеспечивающая подачу воздуха для образования рабочей смеси;
- топливная система, обеспечивающая непрерывную подачу топлива и получение смеси горючего с воздухом;
- система смазки, предназначенная для смазывания трущихся деталей и удаления продуктов износа;
- выхлопная система, которая обеспечивает удаление отработавших газов из цилиндров ДВС и снижение их токсичности;
- система охлаждения, необходимая для поддержания оптимальной температуры для работы силового агрегата.
| Компонент ДВС | Функция | Тип/Подтип |
|---|---|---|
| Поршень | Преобразование энергии взрыва в механическое движение | Кованый, литой |
| Шатун | Передача движения от поршня к коленчатому валу | Стальной, кованый |
| Коленчатый вал | Преобразование возвратно-поступательного движения в вращательное | Стальной, кованый |
| Цилиндр | Камера сгорания, направляющая для поршня | Чугунный, алюминиевый |
| Головка блока цилиндров (ГБЦ) | Установка клапанов, свечей зажигания, камер сгорания | Алюминиевый, чугунный |
| Клапаны (впускные и выпускные) | Регулирование потока воздуха и отработавших газов | Стальные |
| Распределительный вал | Управление работой клапанов | Стальной |
| Система зажигания (свечи зажигания, катушка зажигания) | Поджиг топливно-воздушной смеси | |
| Система питания (топливный насос, карбюратор/инжектор) | Подача топлива в камеру сгорания | |
| Система смазки (масляный насос, масляный фильтр) | Смазка трущихся деталей | |
| Система охлаждения (радиатор, водяной насос) | Отвод тепла от двигателя |
| Компонент ДВС | Функция | Принцип работы |
|---|---|---|
| Цилиндр | Рабочая камера, где происходит сгорание топлива. | Поршень движется внутри цилиндра, сжимая топливовоздушную смесь и воспринимая давление газов. |
| Поршень | Преобразует энергию расширяющихся газов в механическое движение. | Движется возвратно-поступательно внутри цилиндра, передавая усилие на шатун. |
| Шатун | Соединяет поршень с коленчатым валом. | Преобразует возвратно-поступательное движение поршня во вращательное движение коленчатого вала. |

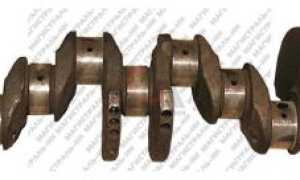

| Коленчатый вал | Преобразует возвратно-поступательное движение поршней во вращательное движение, передавая его на трансмиссию. | Имеет кривошипы, к которым крепятся шатуны. Вращается под действием сил, передаваемых от поршней. |
| Головка блока цилиндров (ГБЦ) | Закрывает цилиндры сверху, содержит клапаны, свечи зажигания (для бензиновых ДВС) или форсунки (для дизельных ДВС). | Обеспечивает герметичность камеры сгорания, регулирует подачу топлива и отвод отработавших газов. |
| Клапаны (впускные и выпускные) | Регулируют подачу свежей топливовоздушной смеси в цилиндр и отвод отработавших газов. | Открываются и закрываются в определенные моменты цикла работы двигателя под действием распредвала. |
| Распределительный вал (распредвал) | Открывает и закрывает клапаны в нужной последовательности. | Вращается синхронно с коленчатым валом, имеет кулачки, которые нажимают на толкатели клапанов. |

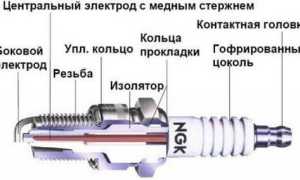

| Свеча зажигания (для бензиновых ДВС) | Создает искру для воспламенения топливовоздушной смеси. | Высоковольтный разряд между электродами свечи воспламеняет смесь. |
| Форсунка (для дизельных ДВС) | Впрыскивает дизельное топливо в камеру сгорания под высоким давлением. | Распыляет топливо в мелкодисперсное состояние для самовоспламенения от сжатого воздуха. |
| Система смазки | Смазывает движущиеся части двигателя, отводит тепло, очищает. | Масляный насос подает масло под давлением к трущимся поверхностям. |
| Система охлаждения | Отводит избыточное тепло от двигателя, предотвращая перегрев. | Охлаждающая жидкость циркулирует по каналам двигателя, поглощая тепло, затем охлаждается в радиаторе. |
| Система питания | Подает топливо и воздух в двигатель в нужных пропорциях. | Включает топливный бак, насос, фильтры, инжекторы/карбюратор, воздушный фильтр. |
| Система выпуска отработавших газов | Отводит отработавшие газы из двигателя, снижает шум и очищает газы. | Включает выпускной коллектор, каталитический нейтрализатор, глушитель. |
Интересные факты
Вот несколько увлекательных фактов о конструкции двигателя внутреннего сгорания (ДВС):
-
Циклы Отто и Дизеля: ДВС функционируют на основе двух ключевых термодинамических циклов — цикла Отто и цикла Дизеля. В цикле Отто, который применяется в бензиновых моторах, топливо смешивается с воздухом, сжимается и затем воспламеняется с помощью искры. В свою очередь, цикл Дизеля, используемый в дизельных двигателях, сначала сжимает воздух до высокой температуры, после чего в него впрыскивается топливо, которое воспламеняется от горячего воздуха.
-
Четырехтактный процесс: Большинство ДВС функционируют по четырехтактному процессу, который включает четыре ключевых этапа: впуск, сжатие, рабочий ход и выпуск. На каждом из этих этапов поршень выполняет определенные движения, что позволяет преобразовывать химическую энергию топлива в механическую работу.
-
Система смазки: Внутри ДВС имеется сложная система смазки, которая защищает движущиеся компоненты от износа и перегрева. Масло циркулирует по системе, снижая трение между деталями и отводя избыточное тепло. Современные двигатели могут использовать различные виды масел, включая синтетические, которые обеспечивают более высокую защиту и эффективность работы.
Эти факты подчеркивают сложность и инженерную изощренность двигателей внутреннего сгорания, которые продолжают оставаться важным элементом автомобильной индустрии.
Рабочий цикл мотора
Цикл работы двигателя состоит из четырех тактов. В первом такте кулачок распредвала открывает впускной клапан, и поршень движется вниз из верхней мертвой точки, создавая разрежение, что позволяет рабочей смеси или воздуху поступать в цилиндр. При системе непосредственного впрыска топливо смешивается с воздухом в камере сгорания.
Поршень, соединенный с коленчатым валом через шатун, передает движение, поворачивая вал на 180 градусов к нижней мертвой точке.
Во втором такте, называемом сжатием, впускной клапан закрывается, и поршень движется вверх, сжимая и нагревая рабочую смесь. В конце этого такта система зажигания подает электрический разряд на свечу, вызывая искру, которая воспламеняет сжатую топливно-воздушную смесь.
В дизельных двигателях процесс воспламенения отличается: в конце такта сжатия через форсунку в камеру сгорания впрыскивается мелкораспыленное дизельное топливо, смешивающееся с горячим воздухом, что приводит к самовоспламенению. Поэтому степень сжатия в дизельных двигателях значительно выше.
Коленчатый вал совершает еще один поворот на 180 градусов, завершая один полный оборот.
-
Читайте также:
Третий такт называется рабочим ходом. Газы, образующиеся при сгорании топлива, расширяются и толкают поршень вниз до нижней мертвой точки. Поршень передает энергию коленчатому валу через шатун, поворачивая его еще на пол-оборота.
После достижения нижней мертвой точки начинается последний такт – выпуск. В начале этого такта кулачок распределительного вала открывает выпускной клапан, и поршень движется вверх, выталкивая отработанные газы из цилиндра.
Многоцилиндровые двигатели обеспечивают равномерную работу мотора, так как в разных цилиндрах происходят разные такты. Каждые пол-оборота коленчатого вала в одном из цилиндров осуществляется рабочий ход (исключение составляют 2- и 3-цилиндровые двигатели). Это минимизирует вибрации и сбалансирует силы на коленчатый вал, обеспечивая плавную работу двигателя. Шатунные шейки расположены на валу под равными углами.
Для экономии пространства многоцилиндровые двигатели часто имеют V-образную или оппозитную конструкцию (например, у компании Subaru), что значительно сокращает занимаемое место под капотом.
Двухтактные моторы
Существуют не только четырехтактные поршневые двигатели внутреннего сгорания, но и двухтактные. Их принцип работы отличается от вышеописанного. Конструкция такого двигателя проще. В цилиндре имеются два окна – впускное и выпускное, расположенные выше друг друга. Когда поршень находится в верхней мертвой точке (НМТ), он закрывает впускное окно, а затем, поднимаясь, перекрывает выпускное и сжимает топливную смесь. Когда поршень достигает верхней мертвой точки (ВМТ), на свече зажигания возникает искра, которая воспламеняет смесь. В этот момент впускное окно открывается, и новая порция топливно-воздушной смеси поступает в кривошипную камеру.
На втором такте, под действием газов, поршень движется вниз и открывает выпускное окно, через которое отработанные газы выбрасываются из цилиндра. В это время новая порция рабочей смеси поступает в цилиндр через продувочный канал. Часть рабочей смеси также уходит в выпускное окно, что и объясняет высокую потребность двухтактного двигателя в топливе.
Эффективность и экология ДВС
Эффективность двигателей внутреннего сгорания (ДВС) является одной из ключевых характеристик, определяющих их популярность и применение в различных областях. Основными факторами, влияющими на эффективность ДВС, являются конструктивные особенности, тип используемого топлива, а также режимы работы двигателя.
Одним из основных показателей эффективности ДВС является его КПД (коэффициент полезного действия). КПД ДВС обычно колеблется в пределах 25-30%, что означает, что лишь четверть энергии, содержащейся в топливе, преобразуется в механическую работу. Остальная часть энергии теряется в виде тепла, которое уходит через выхлопные газы, охлаждающую систему и другие элементы двигателя. Для повышения КПД инженеры разрабатывают различные технологии, такие как турбонаддув, непосредственный впрыск топлива и системы изменения фаз газораспределения.
-
Читайте также:
Экологические аспекты работы ДВС также играют важную роль в их оценке. Выбросы вредных веществ, таких как угарный газ (CO), оксиды азота (NOx) и углеводороды (HC), являются серьезной проблемой для окружающей среды и здоровья человека. Современные ДВС оснащаются системами очистки выхлопных газов, такими как катализаторы и фильтры твердых частиц, которые помогают снизить уровень выбросов. Однако даже с учетом этих технологий, ДВС все еще уступают электрическим и гибридным двигателям по уровню выбросов и общей экологической чистоте.
Сравнение ДВС с альтернативными источниками энергии, такими как электродвигатели, также подчеркивает их недостатки. Электродвигатели имеют значительно более высокий КПД (до 90%) и не производят выбросов в процессе работы. Однако ДВС по-прежнему остаются более распространенными из-за своей высокой плотности энергии, доступности топлива и существующей инфраструктуры.
В последние годы наблюдается тенденция к улучшению экологических характеристик ДВС. Разработка новых технологий, таких как использование биотоплива, водорода и синтетических топлив, направлена на снижение негативного воздействия на окружающую среду. Эти альтернативные виды топлива могут значительно уменьшить выбросы углерода и других загрязняющих веществ, что делает ДВС более экологически чистыми.
Таким образом, эффективность и экология ДВС являются важными аспектами, которые требуют постоянного внимания и инновационных решений. В условиях глобальных изменений климата и растущих требований к экологической безопасности, будущее ДВС будет зависеть от способности адаптироваться к новым условиям и внедрять более чистые и эффективные технологии.
История развития ДВС
История развития двигателей внутреннего сгорания (ДВС) охватывает более ста лет и включает в себя множество ключевых этапов, которые определили современное состояние автомобильной и авиационной техники. Первые попытки создания ДВС начались в конце 18 века, когда учёные начали экспериментировать с паровыми машинами и различными типами топлива.
В 1860 году бельгийский инженер Этьен Ленуар запатентовал первый газовый двигатель, который работал на смеси водорода и кислорода. Этот двигатель стал основой для дальнейших исследований и разработок. Однако настоящая революция произошла в 1876 году, когда немецкий инженер Николаус Отто создал четырёхтактный двигатель, который стал основой для большинства современных бензиновых двигателей. Этот двигатель работал по циклу, состоящему из впуска, сжатия, рабочего хода и выпуска, что обеспечивало высокую эффективность и производительность.
В 1886 году Карл Бенц запатентовал первый автомобиль с двигателем внутреннего сгорания, что стало началом эры автомобильного транспорта. Его модель, Benz Patent-Motorwagen, была оснащена одноцилиндровым четырёхтактным двигателем, который развивал мощность всего 0,75 л.с. Тем не менее, этот шаг открыл новые горизонты для развития автомобильной промышленности.
В начале 20 века двигатели внутреннего сгорания начали активно развиваться. В 1902 году был представлен двигатель с искровым зажиганием, который значительно улучшил эффективность работы. В 1911 году был запатентован двигатель с непосредственным впрыском топлива, что также способствовало увеличению мощности и снижению расхода топлива.
С развитием технологий и увеличением спроса на автомобили, производители начали внедрять новые материалы и конструкции. В 1930-х годах появились алюминиевые блоки цилиндров и поршни, что позволило снизить вес двигателей и повысить их эффективность. В послевоенные годы, с развитием авиационной техники, были разработаны новые типы двигателей, такие как турбовинтовые и реактивные, которые использовали принципы ДВС, но с улучшенными характеристиками.
-
Читайте также:
В 1970-х годах, с ростом экологических проблем и увеличением цен на нефть, началась новая эра в развитии ДВС. Производители начали активно разрабатывать двигатели с низким уровнем выбросов и высокой топливной эффективностью. Появление систем впрыска, катализаторов и других технологий позволило значительно снизить вредные выбросы и улучшить экономичность двигателей.
На сегодняшний день ДВС продолжают эволюционировать, внедряя новые технологии, такие как гибридные системы, которые сочетают в себе преимущества электрических и бензиновых двигателей. Ведущие автомобильные компании активно исследуют альтернативные виды топлива, такие как водород и биотопливо, что открывает новые горизонты для будущего двигателей внутреннего сгорания.
Вопрос-ответ
Как работает ДВС простыми словами?
Принцип работы ДВС. При движении смесь сжимается, ее давление повышается, искра от свечи становится катализатором воспламенения. Пары расширяются, толкают поршень вниз, цикл повторяется. Система предельно простая, но имеющая некоторые минусы.
Из чего состоит устройство ДВС?
Двигатель внутреннего сгорания поршневого типа состоит из собственно корпуса, газораспределительного и кривошипно-шатунного механизмов, а также нескольких систем: системы управления, выпускная и впускная, зажигания и смазки. Корпус ДВС включает в себя блок цилиндров и головку блока.
Что входит в ТО ДВС?
В техническое обслуживание (ТО) двигателя внутреннего сгорания (ДВС) входят замена масла и масляного фильтра, проверка и при необходимости замена воздушного фильтра, проверка состояния свечей зажигания, система охлаждения, топливной системы и ремней, а также диагностика и очистка системы впуска и выпуска. Также важно проверять уровень и состояние охлаждающей жидкости и жидкости для трансмиссии.
В каком порядке работает 4-цилиндровый двигатель?
Каков порядок работы цилиндров в четырехцилиндровых ДВС? Если речь идет о рядных четырехцилиндровых двигателях внутреннего сгорания, как правило, цилиндры работают по схеме: 1-3-4-2.
Советы
СОВЕТ №1
Изучите основные компоненты ДВС, такие как цилиндры, поршни, клапаны и коленчатый вал. Понимание их функций поможет вам лучше осознать, как работает двигатель в целом.
СОВЕТ №2
Посмотрите обучающие видео или анимации, которые наглядно демонстрируют работу ДВС. Визуальные материалы могут значительно упростить восприятие сложных процессов.
СОВЕТ №3
Попробуйте разобрать и собрать модель ДВС, если у вас есть такая возможность. Практическое занятие поможет закрепить теоретические знания и даст представление о механике работы двигателя.
СОВЕТ №4
Обратите внимание на современные технологии, такие как системы впрыска и турбонаддува. Понимание новых разработок в области ДВС поможет вам быть в курсе последних тенденций в автомобильной индустрии.
