В процессе эксплуатации и ремонта электрических машин часто необходимо определить мощность электродвигателя, особенно при отсутствии заводской таблички с характеристиками. Знание мощности критично для правильного выбора и обслуживания оборудования. В статье рассмотрим методы, позволяющие самостоятельно определить мощность электродвигателя без паспортных данных. Это поможет избежать ошибок при подключении и эксплуатации, а также повысит эффективность работы оборудования.
Как определить мощность, частоту вращения, начало и конец обмоток двигателя без бирки.
Что делать, если вы приобрели или каким-то образом получили электрический двигатель, на котором отсутствует бирка или шильдик с указанием его мощности, частоты вращения и других характеристик?

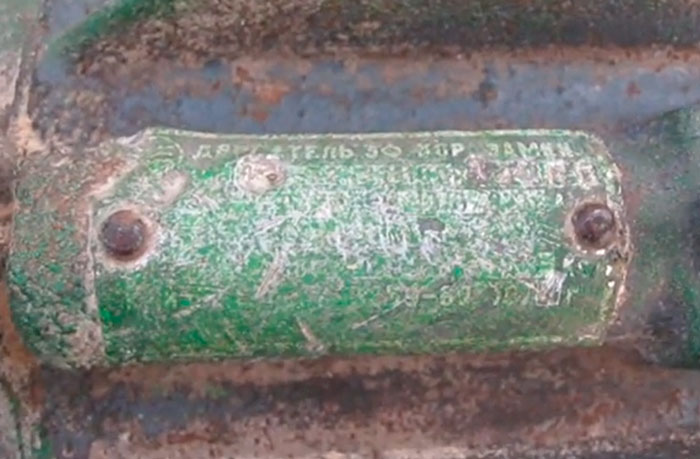

Либо на старом двигателе эти данные стерлись и стали нечитаемыми.
При этом у вас нет паспорта или другой технической документации. Можно ли в таком случае самостоятельно определить параметры двигателя?
Безусловно, это возможно, и существует несколько способов сделать это. Рассмотрим наиболее распространенные из них.
Для точного определения мощности в первую очередь необходимо выяснить синхронную частоту вращения вала, а перед этим определить, где находится начало и конец каждой обмотки.

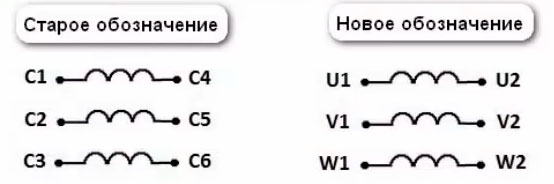

Согласно ГОСТ 26772-85 обмотки трехфазных асинхронных двигателей должны маркироваться следующими буквами:
-
U1-U2
-
V1-V2
-
W1-W2
По старому стандарту обозначения были несколько иными:
-
С1-С4
-
С2-С5
-
С3-С6
Ранее также можно было встретить надписи Н1-К1 (начало-конец обмотки №1), Н2-К2, Н3-К3.

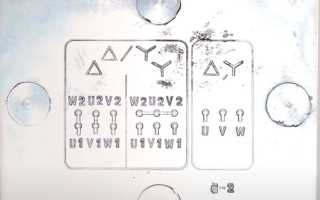

На некоторых двигателях для удобства распознавания концов обмоток их выводят из разных отверстий с одной или другой стороны. Как, например, на фото ниже.
Читайте также:
Однако не всегда можно полагаться на такие выводы. Поэтому ручная проверка никогда не будет лишней.
Если на корпусе нет никаких обозначений и букв, и вы не знаете, где начало, а где конец обмотки, следуйте инструкции ниже.
Вам понадобится мультиметр, который нужно установить в режим измерения сопротивления.
Одним щупом касаетесь любого из шести выводов, а другим поочередно проверяете остальные пять проводов, таким образом, находя соответствующую пару.
Когда вы ее найдете, на дисплее мультиметра должно появиться значение, показывающее сопротивление в Омах.
В других случаях с другими проводами сопротивление будет равно бесконечности (обрыв).
Отметьте данную обмотку бирками и переходите к оставшимся проводам. Таким простым способом можно быстро определить концы всех обмоток.
Однако это еще не все. Основная проблема заключается в том, что вы пока не знаете, какой из двух выводов является началом обмотки, а какой ее концом.
Чтобы это выяснить, соедините по два вывода от разных обмоток. То есть, условное начало V1 первой обмотки соедините с условным концом второй обмотки — U2.
-
Читайте также:
При этом у вас пока нет точной информации, начало это или конец. Вы их так промаркировали для удобства дальнейших замеров.
На другие концы этих двух обмоток (U1 и V2) подайте переменное напряжение 220В или меньше, в зависимости от того, на какое напряжение рассчитан ваш двигатель.
Смысл этого действия заключается в том, чтобы измерить, какое напряжение появится на концах третьей обмотки W1-W2. Это называется методом трансформации.
Если между W1-W2 будет какое-то значение (например, 10-15В или больше), значит, первые две обмотки у вас соединены правильно. Все подписанные концы V1-V2, U1-U2 вы определили верно.
Бирки на них менять не нужно.
Если же напряжение между W1-W2 будет очень низким или его вообще не будет, это означает, что первые две обмотки вы подключили неправильно. В этом случае бирки на одной из обмоток придется поменять местами.
После того как вы разберетесь с двумя фазами, переходите к третьей. Здесь процедура аналогична. Соедините условные начало и конец W1 и U2, а на U1 и W2 подайте 220В.
Измерения проводите между выводами V1 и V2. Если вы угадали, то двигатель может даже запуститься на двух фазах, или, по крайней мере, между V1 и V2 будет какое-то напряжение.
Если нет, просто поменяйте местами бирки W1 и W2.
-
Читайте также:
Второй метод определения начала и конца обмоток еще проще.
Сначала найдите три разные обмотки, как указано выше. Соедините их последовательно (условный конец первой с началом второй U2-V1, а конец второй с началом третьей V2-W1).
На два оставшихся вывода U1-W2 подайте напряжение 220В. После этого поочередно подносите лампочку к концам каждой из обмоток (U1-U2, V1-V2, W1-W2).
Если лампочка горит с одинаковой яркостью везде, значит, вы правильно определили все выводы.
Если яркость будет различаться, это указывает на то, что данная обмотка подключена неправильно по отношению к двум другим.
В этом случае бирки нужно поменять местами. На самом деле, по правилам безопасности с лампочкой в качестве контрольного устройства уже давно запрещено работать, поэтому лучше используйте мультиметр с функцией измерения напряжения.
Для определения частоты по первому методу вам потребуется обычный стрелочный мультиметр (аналоговый, не электронный!).
Определять частоту нужно, установив переключатель мультиметра в режим измерения тока (100мА). Далее подключите измерительные щупы в соответствующие разъемы:
-
Читайте также:
Определение мощности электродвигателя без таблички может быть сложной задачей, однако эксперты предлагают несколько методов, которые могут помочь в этом процессе. Во-первых, можно воспользоваться измерительными приборами, такими как амперметр и вольтметр, чтобы измерить ток и напряжение на входе двигателя. Зная эти параметры, можно рассчитать мощность, используя формулу P = U × I × cos(φ), где P — мощность, U — напряжение, I — ток, а cos(φ) — коэффициент мощности.
Во-вторых, специалисты рекомендуют обратить внимание на конструкцию и размеры двигателя. Сравнение с аналогичными моделями может дать представление о его мощности. Также полезно изучить документацию на оборудование, к которому подключен двигатель, так как там может быть указана необходимая мощность. В некоторых случаях можно обратиться к производителю или специалистам, которые смогут помочь в определении характеристик устройства.
https://youtube.com/watch?v=WSWSucxPT3g
Как определить мощность и обороты электродвигателя без бирки?
| Метод определения мощности | Необходимые данные/инструменты | Примечания |
|---|---|---|
| По габаритным размерам и весу | Линейка, весы, справочные таблицы/каталоги производителей | Метод приблизительный, подходит для ориентировочной оценки. Чем больше двигатель, тем выше его мощность. |
| По току и напряжению (при работе) | Амперметр, вольтметр, клещи токоизмерительные | Измеряется ток и напряжение при работе двигателя под нагрузкой. Мощность (активная) = U * I * cos(φ). Коэффициент мощности (cos(φ)) для асинхронных двигателей обычно 0.7-0.9. |
| По сопротивлению обмоток | Омметр, справочные данные по сопротивлению обмоток для разных мощностей | Измеряется сопротивление обмоток. Метод требует знания типовых значений сопротивлений для двигателей разной мощности. |
| По частоте вращения и крутящему моменту | Тахометр, динамометр (для измерения крутящего момента) | Мощность = (Крутящий момент * Частота вращения) / 9550 (для кВт, если момент в Нм, а частота в об/мин). Метод точный, но требует специального оборудования. |
| По пусковому току | Амперметр (с функцией измерения пускового тока) | Пусковой ток обычно в 5-7 раз превышает номинальный. Зная пусковой ток и напряжение, можно приблизительно оценить номинальный ток, а затем и мощность. |
| По диаметру вала | Штангенциркуль, справочные таблицы по диаметрам валов | Диаметр вала коррелирует с мощностью двигателя. Чем больше мощность, тем толще вал. Метод приблизительный. |
| По количеству и толщине проводов обмотки | Измеритель толщины проводов, знание принципов намотки | Метод трудоемкий, требует разборки двигателя и знаний в области электротехники. Позволяет оценить номинальный ток, а затем и мощность. |
| По маркировке на корпусе (если частично стерта) | Увеличительное стекло, фонарик, знание типовых маркировок | Иногда можно различить остатки цифр или букв, которые могут указывать на мощность или серию двигателя. |
Интересные факты
Вот несколько интересных фактов о том, как можно определить мощность электродвигателя без таблички:
-
Измерение тока: Один из самых простых способов оценить мощность электродвигателя — это измерить ток, который он потребляет в рабочем режиме. Зная напряжение сети и коэффициент мощности (если он известен), можно использовать формулу: ( P = U times I times cos(phi) ), где ( P ) — мощность в ваттах, ( U ) — напряжение в вольтах, ( I ) — ток в амперах, а ( cos(phi) ) — коэффициент мощности. Это позволяет получить приблизительное значение мощности.
-
Определение по механической нагрузке: Если электродвигатель подключен к механической нагрузке, можно оценить его мощность, измерив скорость вращения вала и крутящий момент. Формула для расчета мощности в ваттах: ( P = T times omega ), где ( T ) — крутящий момент в ньютонах-метрах, а ( omega ) — угловая скорость в радианах в секунду. Это требует дополнительных измерений, но может дать точное значение.
-
Использование тепловых характеристик: Если электродвигатель работает в течение длительного времени, можно оценить его мощность по тепловым характеристикам. Например, если двигатель нагревается до определенной температуры, можно использовать известные характеристики материалов и теплоотдачи для оценки мощности, которая выделяется в виде тепла. Это метод более сложный и требует знаний в области термодинамики, но может быть полезен в некоторых случаях.
https://youtube.com/watch?v=Z14uHoCpoUY
Как определить мощность?
Существует несколько методов для оценки мощности электродвигателя: по диаметру вала, по его габаритам и длине, по величине тока и сопротивления, а также с помощью измерений, проводимых счетчиком электроэнергии.
По габаритным размерам
Все электродвигатели отличаются по габаритным размерам. Определить мощность двигателя можно сравнив габаритные размеры с таблицей определения мощности электродвигателя, перейдя по ссылке габаритно-присоединительные размеры электродвигателей АИР.
Какие размеры необходимо замерить:
- Длина, ширина, высота корпуса
- Расстояние от центра вала до пола
- Длина и диаметр вала
- Крепежные размеры по лапам (фланцу)
https://youtube.com/watch?v=E1-zQDOtr9A
По диаметру вала
Определение мощности электродвигателя на основе диаметра вала – это распространенный запрос в поисковых системах. Однако для точного расчета этого показателя одного лишь диаметра недостаточно. Два двигателя с одинаковыми размерами, валами и частотой вращения могут иметь совершенно разные уровни мощности.
Представляем таблицу, в которой указаны диаметры валов, мощность и обороты для двигателей АИР и 4АМ.
| Диаметр вала, мм | Переход к модели | ||||
| 3000 об/мин | 1500 об/мин | 1000 об/мин | 750 об/мин | ||
| 0,18 | 11 | 11 | 14 | – | АИР56А2, АИР56В4, АИР63А6 |
| 0,25 | 14 | 19 | АИР56В2, АИР63А4, АИР63В6, АИР71В8 | ||
| 0,37 | 14 | 19 | 22 | АИР63А2, АИР63В4, АИР71А6, АИР80А8 | |
| 0,55 | 19 | АИР63В2, АИР71А4, АИР71В6, АИР80В8 | |||
| 0,75 | 19 | 22 | 24 | АИР71А2, АИР71В4, АИР80А6, АИР90LA8 | |
| 1,1 | 22 | АИР71В2, АИР80А4, АИР80В6, АИР90LB8 | |||
| 1,5 | 22 | 24 | 28 | АИР80А2, АИР80В4, АИР90L6, АИР100L8 | |
| 2,2 | 24 | 28 | 32 | АИР80В2, АИР90L4, АИР100L6, АИР112МА8 | |
| 3 | 24 | 32 | АИР90L2, АИР100S4, АИР112МА6, АИР112МВ8 | ||
| 4 | 28 | 28 | 38 | АИР100S2, АИР100L4, АИР112МВ6, АИР132S8 | |
| 5,5 | 32 | 38 | АИР100L2, АИР112М4, АИР132S6, АИР132М8 | ||
| 7,5 | 32 | 38 | 48 | АИР112M2, АИР132S4, АИР132М6, АИР160S8 | |
| 11 | 38 | 48 | АИР132M2, АИР132М4, АИР160S6, АИР160М8 | ||
| 15 | 42 | 48 | 55 | АИР160S2, АИР160S4, АИР160М6, АИР180М8 | |
| 18,5 | 55 | 60 | АИР160M2, АИР160M4, АИР180М6, АИР200М8 | ||
| 22 | 48 | 55 | 60 | АИР180S2, АИР180S4, АИР200М6, АИР200L8 | |
| 30 | 65 | АИР180M2, АИР180M4, АИР200L6, АИР225М8 | |||
| 37 | 55 | 60 | 65 | 75 | АИР200M2, АИР200M4, АИР225М6, АИР250S8 |
| 45 | 75 | 75 | АИР200L2, АИР200L4, АИР250S6, АИР250M8 | ||
| 55 | 65 | 80 | АИР225M2, АИР225M4, АИР250M6, АИР280S8 | ||
| 75 | 65 | 75 | 80 | АИР250S2, АИР250S4, АИР280S6, АИР280M8 | |
| 90 | 90 | АИР250М2, АИР250М4, АИР280М6, АИР315S8 | |||
| 110 | 70 | 80 | 90 | АИР280S2, АИР280S4, АИР315S6, АИР315М8 | |
| 132 | 100 | АИР280М2, АИР280М4, АИР315М6, АИР355S8 | |||
| 160 | 75 | 90 | 100 | АИР315S2, АИР315S4, АИР355S6 | |
| 200 | АИР315М2, АИР315М4, АИР355М6 | ||||
| 250 | 85 | 100 | АИР355S2, АИР355S4 | ||
| 315 | – | АИР355М2, АИР355М4 |
По показанию счетчика
Как правило измерение счетчика отображаются в киловаттах (далее кВт). Для точности измерения стоит отключить все электроприборы или воспользоваться портативным счетчиком. Мощность электродвигателя 2,2 кВт, подразумевает что он потребляет 2,2 кВт электроэнергии в час.
Для измерения мощности по показанию счетчика нужно:
- Подключить мотор и дать ему поработать в течении 6 минут.
- Замеры счетчика умножить на 10 – получаем точную мощность электромотора.
Расчет мощности по току
Сначала необходимо подключить двигатель к электросети и измерить напряжение. Затем с помощью амперметра или мультиметра определяем потребляемый ток для каждой из обмоток фаз. После этого суммируем токи всех трех фаз и умножаем на ранее измеренное напряжение. Это можно выразить в формуле для расчета мощности электродвигателя по току.
- P – мощность электродвигателя;
- U – напряжение;
- Ia – ток первой фазы;
- Ib – ток второй фазы;
- Ic – ток третьей фазы.
Определение оборотов вала
Асинхронные трехфазные двигатели по частоте вращения ротора делятся 4 типа: 3000, 1500, 1000 и 750 об. мин. Приводим пример маркировки на основании АИР 180:
Самый простой способ определить количество оборотов трехфазного асинхронного электродвигателя – снять задний кожух и посмотреть обмотку статора.
У двигателя на 3000 об/мин катушка обмотки статора занимает половину окружности – 180 °, то есть начало и конец секции параллельны друг другу и перпендикулярны центру. У электромоторов 1500 оборотов угол равен 120 °, у 1000 – 90 °. Схематический вид катушек изображен на чертеже. Все обмоточные данные двигателей смотрите в таблице.
Узнать частоту вращения с помощью амперметра
Определить обороты вала двигателя можно, подсчитав количество полюсов. Для этого нам потребуется миллиамперметр. Подключите этот измерительный прибор к обмотке статора. При вращении вала двигателя стрелка амперметра будет перемещаться. Количество отклонений стрелки за один полный оборот соответствует числу полюсов.
- 2 полюса – 3000 об/мин
- 4 полюса – 1500 об/мин
- 6 полюсов – 1000 об/мин
- 8 полюсов – 750 об/мин
Если не получилось узнать мощность и обороты
Если не получилось узнать мощность и обороты электродвигатели или вы не уверены в измерениях – обращайтесь к специалистам «Систем Качества». Наши специалисты помогут подобрать нужный мотор или провести ремонт сломанного электродвигателя АИР.
Как определить мощность электродвигателя без бирки
На этапе выбора вы можете столкнуться с ситуацией, когда у электромотора отсутствует паспорт, а данные с шильдика невозможно распознать. У наших клиентов часто возникает вопрос: как можно узнать мощность электродвигателя, если отсутствует табличка? В этой статье мы постараемся выяснить, как определить мощность двигателя и его обороты, опираясь на известные параметры.
Существует несколько методов, позволяющих установить мощность асинхронного электродвигателя на 380В/220 Вольт:
Как узнать мощность электродвигателя по диаметру вала
Самый простой способ определить мощность трехфазного электродвигателя без бирки — это измерить диаметр и длину вала. Ниже в таблицах Вы найдете необходимые размеры, которые помогут самостоятельно узнать мощность асинхронного двигателя.
| Диаметр вала, мм | Перейти к выбранной модели | ||||
| 3000 об/мин | 1500 об/мин | 1000 об/мин | 750 об/мин | ||
| 0,18 | 11 | 11 | 14 | — | АИР56А2, АИР56В4, АИР63А6 |
| 0,25 | 14 | 19 | АИР56В2, АИР63А4, АИР63В6, АИР71В8 | ||
| 0,37 | 14 | 19 | 22 | АИР63А2, АИР63В4, АИР71А6, АИР80А8 | |
| 0,55 | 19 | АИР63В2, АИР71А4, АИР71В6, АИР80В8 | |||
| 0,75 | 19 | 22 | 24 | АИР71А2, АИР71В4, АИР80А6, АИР90LA8 | |
| 1,1 | 22 | АИР71В2, АИР80А4, АИР80В6, АИР90LB8 | |||
| 1,5 | 22 | 24 | 28 | АИР80А2, АИР80В4, АИР90L6, АИР100L8 | |
| 2,2 | 24 | 28 | 32 | АИР80В2, АИР90L4, АИР100L6, АИР112МА8 | |
| 3 | 24 | 32 | АИР90L2, АИР100S4, АИР112МА6, АИР112МВ8 | ||
| 4 | 28 | 28 | 38 | АИР100S2, АИР100L4, АИР112МВ6, АИР132S8 | |
| 5,5 | 32 | 38 | АИР100L2, АИР112М4, АИР132S6, АИР132М8 | ||
| 7,5 | 32 | 38 | 48 | АИР112M2, АИР132S4, АИР132М6, АИР160S8 | |
| 11 | 38 | 48 | АИР132M2, АИР132М4, АИР160S6, АИР160М8 | ||
| 15 | 42 | 48 | 55 | АИР160S2, АИР160S4, АИР160М6, АИР180М8 | |
| 18,5 | 55 | 60 | АИР160M2, АИР160M4, АИР180М6, АИР200М8 | ||
| 22 | 48 | 55 | 60 | АИР180S2, АИР180S4, АИР200М6, АИР200L8 | |
| 30 | 65 | АИР180M2, АИР180M4, АИР200L6, АИР225М8 | |||
| 37 | 55 | 60 | 65 | 75 | АИР200M2, АИР200M4, АИР225М6, АИР250S8 |
| 45 | 75 | 75 | АИР200L2, АИР200L4, АИР250S6, АИР250M8 | ||
| 55 | 65 | 80 | АИР225M2, АИР225M4, АИР250M6, АИР280S8 | ||
| 75 | 65 | 75 | 80 | АИР250S2, АИР250S4, АИР280S6, АИР280M8 | |
| 90 | 90 | АИР250М2, АИР250M4, АИР280M6, АИР315S8 | |||
| 110 | 70 | 80 | 90 | АИР280S2, АИР280S4, АИР315S6, АИР315M8 | |
| 132 | 100 | АИР280M2, АИР280M4, АИР315M6, АИР355S8 | |||
| 160 | 75 | 90 | 100 | АИР315S2, АИР315S4, АИР355S6 | |
| 200 | АИР315M2, АИР315M4, АИР355M6 | ||||
| 250 | 85 | 100 | АИР355S2, АИР355S4 | ||
| 315 | — | АИР355M2, АИР355M4 |
Как определить обороты вала электродвигателя
Асинхронные трехфазные двигатели серии АИР обладают четырьмя диапазонами вращения ротора: 3000, 1500, 1000 и 750 об/мин. В зависимости от этого параметра изменяется и количество полюсов. Для лучшего понимания рассмотрим электродвигатель с обозначением АИР 160.
Если у вас нет возможности узнать маркировку мотора, вы можете определить количество полюсов с помощью амперметра. Подключите прибор к обмотке статора. При вращении вала стрелка на циферблате будет колебаться. Количество отклонений стрелки соответствует числу полюсов двигателя.
Кроме того, можно определить обороты асинхронного электродвигателя по обмотке. В катушке обмотки статора электрического двигателя, работающего на 3000 об/мин, она занимает половину окружности (начало и конец обмотки находятся параллельно друг другу). У мотора, который вращается со скоростью 1500 об/мин, угол расположения обмотки составляет 120°, а для 1000 об/мин — 90°. Вы можете перейти к таблицам с данными об обмотках для всех электродвигателей типа АИР.
- 2 полюса — 3000 об/мин
- 4 полюса — 1500 об/мин
- 6 полюсов — 1000 об/мин
- 8 полюсов — 750 об/мин
Как определить мощность электродвигателя по габаритам
Достаточно легкий метод узнать мощность двигателя в квт – это измерить размеры корпуса. Чтобы определить мощность электромотора по габаритным размерам, воспользуйтесь таблицами:
Определение мощности электродвигателя без бирки
Общепромышленные асинхронные электродвигатели имеют ограниченный срок эксплуатации и требуют регулярной замены или ремонта. К числу распространенных неисправностей относятся повреждения электрической части, короткие замыкания, обрывы проводов, износ подшипников, необходимость перемотки, неправильная центровка и наличие влаги в обмотках. Если на двигателе отсутствует паспорт или бирка, возникает вопрос: как определить мощность электродвигателя без табличных данных или технических характеристик?
Для определения мощности электродвигателя необходимо учитывать следующие параметры:
Определение мощности двигателя по диаметру вала и длине
Простейшие способы определения мощности и марки двигателя – габаритные размеры – вал или крепежные отверстия. В таблице указаны длины и диаметры валов (D1) и длина (L1) для каждой модели асинхронного промышленного трехфазного мотора. Габариты электродвигателей АИР:
Расчет мощности электродвигателя по габаритам и крепежным размерам
Таблица выбора мощности двигателя по крепежным отверстиям на лапах (L10 и B10):
Использование метода теплового анализа
Метод теплового анализа является одним из наиболее эффективных способов определения мощности электродвигателя, когда отсутствует табличка с техническими характеристиками. Этот метод основан на измерении температуры, которую двигатель развивает в процессе работы, и позволяет сделать выводы о его мощности на основе термодинамических принципов.
Для начала, необходимо подготовить оборудование для измерения температуры. Вам понадобятся:
- Термометр или пирометр (инфракрасный термометр для бесконтактного измерения температуры);
- Амперметр для измерения тока, потребляемого двигателем;
- Вольтметр для измерения напряжения на входе двигателя;
Процесс определения мощности электродвигателя с помощью теплового анализа можно разбить на несколько этапов:
- Запуск двигателя: Включите электродвигатель и дайте ему поработать в течение определенного времени, чтобы он достиг рабочей температуры. Обычно это занимает от 10 до 30 минут в зависимости от типа двигателя и условий эксплуатации.
- Измерение температуры: После достижения стабильной рабочей температуры, используйте термометр или пирометр для измерения температуры корпуса двигателя. Важно проводить измерения в нескольких точках, чтобы получить более точные данные.
- Измерение электрических параметров: С помощью амперметра и вольтметра измерьте ток и напряжение, подаваемое на двигатель. Эти данные необходимы для дальнейших расчетов.
- Расчет мощности: Используя формулу мощности, можно вычислить мощность двигателя. Формула выглядит следующим образом:
P = U * I * η, гдеP— мощность в ваттах,U— напряжение в вольтах,I— ток в амперах,η— коэффициент полезного действия (КПД), который можно оценить на основе температуры. Обычно КПД для асинхронных двигателей составляет от 0.75 до 0.95.
Важно отметить, что температура корпуса двигателя может варьироваться в зависимости от условий эксплуатации, нагрузки и типа охлаждения. Поэтому для более точного определения мощности рекомендуется проводить измерения в различных режимах работы двигателя (например, при максимальной нагрузке и вхолостую).
Кроме того, стоит учитывать, что при высоких температурах могут происходить изменения в материалах и изоляции, что также может повлиять на точность измерений. Поэтому регулярный мониторинг температуры и электрических параметров поможет не только определить мощность, но и предотвратить возможные поломки и перегревы двигателя.
Использование метода теплового анализа требует определенных знаний и навыков, однако, при правильном подходе, он может стать надежным инструментом для определения мощности электродвигателя в отсутствие таблички с характеристиками.
Вопрос-ответ
Где посмотреть мощность электродвигателя?
Чаще всего мощность двигателя обозначена в техническом паспорте к устройству и продублирована на корпусе, где есть специальная наклейка или планка с основными техническими параметрами.
Как найти полную мощность электродвигателя?
Потребляемая электродвигателем из сети активная мощность равна Ра = 0,75 кВт / 0,75 = 1 кВт. Теперь, чтобы найти полную потребляемую мощность, нужно воспользоваться формулой S = Pa / cosφ = 1 / 0,78 = 1,28 кВт.
Советы
СОВЕТ №1
Измерьте ток, потребляемый электродвигателем, с помощью амперметра. Зная напряжение и ток, вы можете рассчитать мощность, используя формулу: мощность (Вт) = напряжение (В) × ток (А) × коэффициент мощности (если известен).
СОВЕТ №2
Обратите внимание на конструкцию и размеры электродвигателя. Сравните его с аналогичными моделями, которые имеют указанные характеристики. Это может дать вам представление о его мощности.
СОВЕТ №3
Если у вас есть доступ к технической документации или схемам, проверьте, есть ли там информация о мощности. Иногда данные могут быть указаны в других разделах, не связанных непосредственно с табличкой.
СОВЕТ №4
Используйте онлайн-калькуляторы или приложения для расчета мощности электродвигателя, основываясь на его характеристиках, таких как напряжение, ток и частота вращения. Это может помочь вам получить более точные данные.
