Как очень просто удвоить частоту импульсов

В условиях быстрого развития технологий умение управлять частотой импульсов становится важным навыком для специалистов в электронике и программировании. В этой статье рассмотрим методы удвоения частоты импульсов, которые помогут оптимизировать работу устройств и систем. Понимание этих принципов улучшит производительность и расширит знания в области сигналов и их обработки, что является ключевым аспектом разработки технологий.

Удвоитель частоты на микросхеме CD4069

Удвоитель частоты на основе интегральной схемы 4069 способен увеличить частоту входного сигнала, создавая выходные импульсы, частота которых в два раза превышает частоту исходного квадратного сигнала. Входной сигнал подается на терминал N1. Необходимо, чтобы это была прямоугольная волна с рабочим циклом около 50% и уровнем, совместимым с логикой CMOS (от 3 до 15 В в зависимости от источника питания).

Сигнал на входе N1 буферизуется и инвертируется, после чего проходит через N2, что приводит к получению выходов A и B из N1 и N2, представляющих собой прямоугольные сигналы, находящиеся на 180° в фазовом сдвиге. Выход N1 проходит через дифференцирующий фильтр C1 и R1, а выход N2 — через C2 и R2, что приводит к образованию двух форм импульсов C и D, также находящихся на 180° в фазовом сдвиге. Эти сигналы буферизуются, инвертируются и формируются с помощью N3 и N4. Затем они объединяются в логическом элементе NOR, состоящем из D1, D2, R3 и N5, и, наконец, инвертируются N6, что позволяет получить частоту, вдвое превышающую частоту входного сигнала. Данная схема способна функционировать в широком диапазоне частот. При указанных значениях компонентов ширина импульсов в точках E и F составляет примерно 500 нс, что обеспечивает рабочий цикл выхода 50% при частоте 1 МГц, когда входная частота равна 500 кГц. B AM AM Bosschaert

Микросхема CD4069BE от компании National Semiconductor включает 6 инверторов, выполненных по стандартной КМОП логике. Корпус: DIP-14.

Внутренняя схема одного инвертора

Расположение выводов микросхемы CD4069

Микросхема CD4069BE совместима по входным и выходным уровням сигналов с другими интегральными схемами стандартной КМОП логики серии 40xx/К561, а при напряжении питания 5 вольт также совместима с ИС ТТЛ логики. Выходы микросхемы CD4069BE могут подключаться к одному ТТЛ входу серии 74LS/К555. Более подробную информацию можно получить, скачав документацию.

Эксперты в области электроники утверждают, что удвоить частоту импульсов можно с помощью простых методов, доступных даже для начинающих. Один из наиболее распространенных способов заключается в использовании делителей частоты и генераторов сигналов. Например, применение схемы на основе триггеров может значительно упростить задачу. Специалисты также рекомендуют обратить внимание на использование цифровых микросхем, которые позволяют легко настраивать частоту выходного сигнала. Кроме того, важно учитывать параметры нагрузки и источника питания, так как они могут влиять на стабильность и точность импульсов. В целом, с правильным подходом и базовыми знаниями, удвоение частоты становится доступной задачей для любого инженера.

https://youtube.com/watch?v=DpDuBa8Oq3A

Умножители частоты для УКВ радиоаппаратуры

Схемы простых умножителей частоты для УКВ радиоаппаратуры, что такое умножитель частоты и как он работает.

Для работы любительских радиостанций на высокочастотных участках УКВ и СВЧ диапазонов гетеродины приемников и передатчиков становятся многокаскадными.

Задающий генератор, который является первым каскадом гетеродина, обычно работает на довольно низкой частоте. Делается это по разным причинам:

• На низких частотах проще подобрать необходимый кварцевый резонатор или создать более благоприятные условия для стабилизации частоты в генераторах с параметрической стабилизацией.
• На низких частотах легче организовывать управление частотой генератора.
• Отсутствие у радиолюбителей высокочастотных кварцевых резонаторов.

Многокаскадный гетеродин состоит из генератора и последующих нескольких каскадов умножения частоты до необходимой рабочей величины.

Так, например, если нам необходимо для КВ радиоприемника, имеющего любительский диапазон 21 МГц разработать конвертер для приема сигналов в диапазоне 145 МГц, — нужно создать гетеродин с рабочей частотой 123 МГц. Получить такую рабочую частоту можно несколькими способами, с использованием самых разнообразных кварцевых резонаторов.

Одним из вариантов может быть применение КР на частоту 13,66 МГц. В этом случае собственно генератор должен генерировать частоту 13,66 МГц, а следующие два каскада должны выполнить умножение этой частоты в 9 раз, т.е. каждый из каскадов должен умножать частоту на 3, или, как говорят, каждый из этих каскадов должен работать в режиме утроителя частоты.

Как правило, умножительные каскады в большее число раз в любительской практике используются редко.

Метод удвоения частоты	Принцип действия	Примеры реализации
Использование триггера Шмитта	Преобразование аналогового сигнала в цифровой с гистерезисом, что позволяет получить два импульса на один период входного сигнала при правильной настройке порогов.	Микросхемы 74HC14, CD40106.
Схема на основе XOR-вентиля	Сравнение исходного импульса с его задержанной копией. На выходе XOR-вентиля появляются импульсы при каждом изменении состояния входного сигнала.	Использование логических элементов XOR (например, 74HC86) и линии задержки (RC-цепочка, линия передачи).
Использование дифференциатора	Дифференцирование входного импульса приводит к появлению коротких импульсов на фронте и спаде исходного сигнала.	RC-цепочка (конденсатор и резистор), операционный усилитель в режиме дифференциатора.
Фазовая автоподстройка частоты (ФАПЧ)	Использование ФАПЧ для генерации сигнала с частотой, кратной входной.	Микросхемы ФАПЧ (например, CD4046, NE567) с внешним делителем частоты в цепи обратной связи.
Использование двухтактного выпрямителя	Преобразование переменного тока в постоянный, при этом каждый полупериод входного сигнала формирует импульс.	Диодный мост, специализированные микросхемы выпрямителей.

Интересные факты

Вот несколько интересных фактов о том, как можно удвоить частоту импульсов:

1. Делитель частоты: Один из простейших способов удвоить частоту импульсов — это использование делителя частоты. Например, если у вас есть сигнал с частотой 1 Гц, вы можете использовать триггер типа D или JK, чтобы получить выходной сигнал с частотой 2 Гц. Это достигается за счет того, что триггер переключается на каждом фронте входного сигнала.

2. Модуляция: Удвоить частоту можно также с помощью модуляции. Например, в методах амплитудной или частотной модуляции можно создать сигнал, который будет иметь более высокую частоту, чем исходный. Это часто используется в радиосвязи для передачи данных на более высоких частотах.

3. Смешивание сигналов: Еще один интересный способ удвоить частоту — это смешивание двух сигналов с близкими частотами. При наложении двух синусоидальных сигналов с частотами f1 и f2 (где f2 = 2f1) возникает новый сигнал, который содержит гармоники, включая компоненту с частотой 2f1. Этот метод широко используется в радиотехнике и звуковой инженерии.

Эти методы демонстрируют, как можно эффективно манипулировать частотой сигналов в различных приложениях.

https://youtube.com/watch?v=FXWXNPp6utw

Схемы простых умножителей частоты

На самом деле, умножитель частоты не представляет собой нечто экстраординарное или специализированное, а является стандартным усилительным каскадом высокой частоты. На рисунках 1 и 2 показаны две схемы простых умножителей частоты.

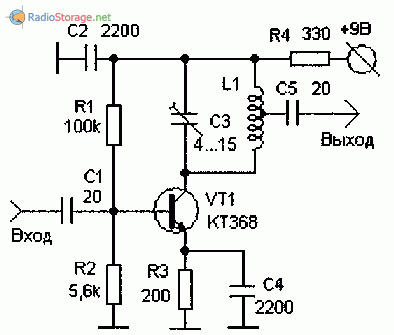

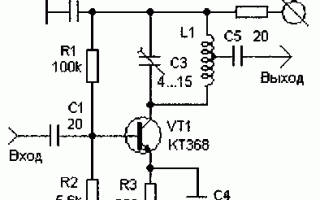

Схема, представленная на рисунке 1, является типичным каскадом УВЧ. Резисторы R1, R2 и R3 задают рабочий режим транзистора VТ1. Контур L1C3 должен быть настроен на частоту соответствующей гармоники электромагнитных колебаний, которые поступают на этот каскад через конденсатор С1 от предыдущего каскада.

Сигнал нужной частоты, выделенный в контуре L1C3, передается к следующему каскаду через конденсатор С5. Резистор R4 и конденсатор С2 служат для предотвращения попадания высокочастотной энергии в цепи питания, выполняя функцию блокировочных элементов.

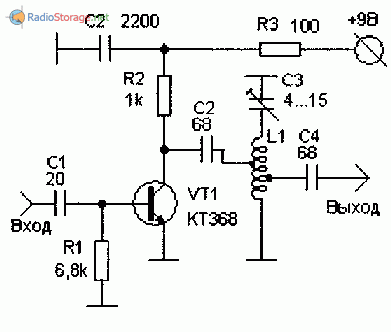

Схема на рисунке 2 имеет заметные отличия от предыдущей. Основное отличие заключается в том, что транзистор VТ1 в этой конфигурации работает в ключевом режиме, то есть ток через транзистор проходит только в момент, когда через базу транзистора проходит импульс положительного полупериода колебаний, поступающих через С1.

Контур L1C3 здесь выступает в роли параллельной нагрузки, настроенной на частоту необходимой гармоники. Сигнал нужной частоты, выделенный в этом контуре, передается к следующему каскаду через конденсатор С4.

Схемы двухтактных удвоителей

Требование о необходимости содержания в сигнале гетеродина минимальных шумов, которые зависят от наличия в сигнале большого числа гармоник, поставило задачу уменьшить число этих гармоник.

Выполнить поставленную задачу удается с помощью специальных двухтранзисторных умножителей, в которых эти два транзистора включены по двухтактной схеме. На рис. 3. приведена принципиальная схема двухтактного удвоителя частоты.

Транзисторы на схеме рис. 3 включены по так называемой двухтактной схеме. Дело в том, что на базы этих транзисторов поступают противофазные сигналы и в течение одного из полу-периодов поступающего сигнала работает транзистор VT1, а в течение второго полупериода работает транзистор VT2.

Поскольку эти два транзистора работают на общую для них нагрузку, то в этой нагрузке, за один период частоты поступающего на каскад сигнала, возникают два периода уже новой, удвоенной частоты.

Если поступающий на такой каскад сигнал достаточно сильный, то точно таким же образом на выходе можно выделить и четвертую гармонику поступающего на вход сигнала.

Как вы уже заметили, двухтактный удвоительный каскад выделяет в своей нагрузке только четные гармоники. Все нечетные гармоники подавляются и в последующем сигнале уже не присутствуют.

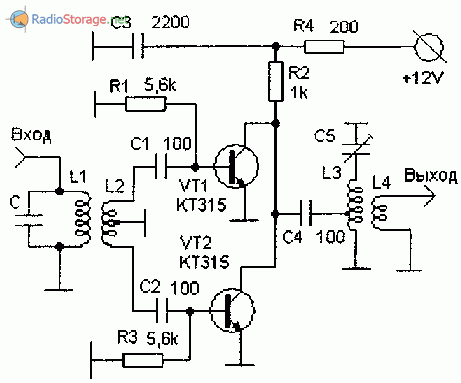

Рис. 3. Принципиальная схема двухтактного удвоителя частоты.

Сигнал, который должен быть удвоен, выделяется в контуре L1C. Поверх катушки L1 наматывается катушка L2, выполненная из двух отдельных проводов. Делается катушка L2 следующим образом.

Нужно отмерить и отрезать два одинаковых куска изолированного тонкого провода, длина которых должна быть достаточной для намотки поверх катушки L1 3. 5 витков, из которых будет состоять катушка L2.

Затем два конца обоих проводов зажимаются и эти два провода свиваются в единый жгут. После намотки катушки L2 получившимся жгутом и закреплении её витков, начало одного из проводов соединяется с концом другого провода.Таким путем образуется средняя точка катушки L2, которая соединяется с корпусом (заземляется).

Оставшиеся конец первого провода и начало провода второго подключаются, через конденсаторы С1 и С2, к базам транзисторов VT1 и VT2. Таким путем организуется противофазная подача сигналов к базам VT1 и VT2.

На рис. 4 приведена принципиальная схема второго варианта двухтактного удвоителя частоты. Схема этого варианта несколько проще и содержит меньшее количество деталей, но работает так же эффективно.

Как вы уже заметили, нагрузка удвоительного каскада, роль которой выполняет контур L3C3, включена в этом варианте последовательно.

В таком случае нужно всегда помнить, что выходные емкости транзисторов складывается и отвод для подключения катушки должен располагаться ближе к заземленному по ВЧ концу катушки.

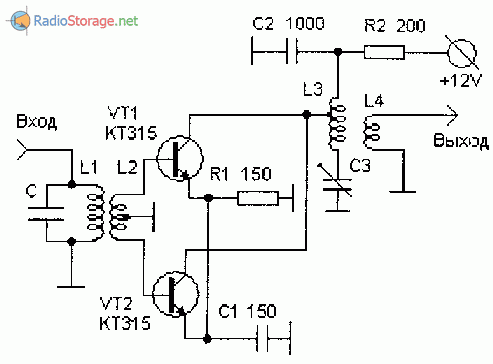

Рис. 4. Принципиальная схема второго варианта двухтактного удвоителя частоты.

Ток через транзисторы, и вместе с ним, усиление удвоенного сигнала регулируется подбором величины сопротивления R1. Емкость С1 обычно берется в пределах 120. 200 пФ.

https://youtube.com/watch?v=_cZtDMcTBAc

Умножители нечетных гармоник

Если внести некоторые изменения в двухтактную схему умножителя частоты, она сможет функционировать как умножитель нечетных гармоник, одновременно подавляя четные гармоники. На рисунке 5 представлена схема двухтактного утроителя частоты.

На рисунке 5 показана схема двухтактного утроителя частоты.

Ключевое отличие данной схемы умножителя заключается в том, что в цепях коллекторов обоих транзисторов (VT1 и VT2) находятся по одному контурному элементу (L3 и L4), настроенному на необходимую гармонику. Каждый из этих контуров настраивается с помощью своего подстроечного конденсатора (С3 и С4).

На рисунке 6 представлена принципиальная схема двухтактного утроителя частоты, предназначенного для УКВ радиоаппаратуры.

В точке подключения питания обязательно должен быть установлен блокировочный конденсатор С5. В остальном это стандартный двухтактный умножитель.

На рисунке 6 изображена схема еще одного варианта двухтактного утроителя. В этой конфигурации в цепи обоих транзисторов находится один контур L3C3. Питание подается через отвод от средней точки катушки L3, обязательно через ВЧ дроссель Др1.

Умножитель частоты с ФАПЧ

Система фазовой автоподстройки частоты (ФАПЧ) — это весьма важный и полезный узел, выпускаемый в виде отдельной интегральной схемы многими фирмами — изготовителями.

ФАПЧ содержит фазовый детектор, усилитель и генератор, управляемый напряжением (ГУН), и представляет собой сочетание в одном корпусе аналоговой и цифровой техники.

ФАПЧ применяется для тонального декодирования, демодуляции AM- и ЧМ-сигналов, умножения частот, частотного синтеза и во многих других случаях.

Уже с давнего времени ФАПЧ перестала быть уделом профессионалов. С появлением на рынке микросхем ФАПЧ радиолюбители все больше начинают использовать эти устройства в своих конструкциях.

Практическое применение ФАПЧ становится среди р адиолюбителей — конструкторов модой и в любое радиотехническое изделие пытаются встроить ФАПЧ, хотя в некоторых случаях получается в результате ухудшение характеристик.

Дело в том, что ФАПЧ шумит. Одни микросхемы ФАПЧ шумят меньше, другие — больше, но все равно шумят, потому что возможности создания шума заложены в саму основу ФАПЧ.

Рис. 7. Классическая блок-схема ФАПЧ.

Попробуем разобраться в основах работы ФАПЧ. На рис. 7 показана классическая блок-схема ФАПЧ.

Основные компоненты ФАПЧ: фазовый детектор, НЧ — фильтр, усилитель сигнала и ГУН (Генератор Управляемый Напряжением). При совместной работе эти компоненты создают так называемый «контур регулирования ФАПЧ».

Фазовый детектор — устройство, которое осуществляет сравнение двух входных частот (одна из которых эталонная) и формирует выходной сигнал, пропорциональный их фазовой разности (если, например, частоты различаются, то на выходе появится периодический сигнал на разностной частоте). Если fBx не равна fryH, то на выходе фазового детектора появляется сигнал.

Этот сигнал поступает на НЧ-фильтр, а затем и на усилитель. Отфильтрованный и усиленный сигнал фазовой ошибки будет воздействовать на частоту ГУН, изменяя ее в направлении fBX.

При нормальных условиях ГУН быстро производит «захват» частоты fBX, поддерживая постоянный фазовый сдвиг по отношению к входному сигналу.

Если ФАПЧ используется как умножитель частоты, то между выходом ГУН и фазовым детектором включают делитель частоты на величину п, обеспечивая, таким образом, умножение входной эталонной частоты fBX на величину п.

Самым простым фазовым детектором является цифровой детектор, предствляющий собой элемент ИСКЛЮЧАЮЩЕЕ ИЛИ, схематическое изображение которого показано на рис. 8. На рис. 8,а схематично показано как образуется сигнал на выходе ФД.

На рис. 8, в показана зависимость выходного напряжения от разности фаз при использовании фильтра низких частот и прямоугольного входного колебания со скважностью 50%.

Фазовый детектор, построенный на элементе ИСКЛЮЧАЮЩЕЕ ИЛИ, всегда генерирует выходное колебание, которое в дальнейшем должно фильтроваться с помощью фильтра контура регулирования.

Таким образом, ФАПЧ с фазовым детектором такого типа содержит контурный фильтр, работающий как фильтр нижних частот, сглаживающий логический выходной сигнал.

В таком контуре всегда присутствует некоторая остаточная пульсация и, следовательно, периодические фазовые изменения. В тех схемах, где ФАПЧ используется для умножения или синтеза частот, к выходному сигналу добавляются еще и «боковые полосы фазовой модуляции». Фазовые изменения и фазовая модуляция вызывают явление, которое мы называем шумом генератора.

Фильтр НЧ состоит, как правило, из R и С элементов. В зависимости от числа элементов и выполняемых функций, фильтры могут быть первого или второго порядка.

Часто используются различные схемы активных НЧ фильтров на транзисторах или операционных усилителях. Положительным свойством таких фильтров является то, что активные фильтры почти не вносят ослабления сигнала.

Рис. 8. Как работает фазовый детектор.

Усилитель. В качестве усилителя можно использовать операционный усилитель типа К140УД7 или другой. Или транзисторные дифференциальные усилители различной сложности.

Генератор, управляемый напряжением является важным компонентом ФАПЧ. Его частотой можно управлять, используя выходной сигнал фазового детектора. Некоторые ИМС ФАПЧ содержат ГУН (например, 564ГГ1).

В принципе, в качестве ГУН годится любой генератор, частотой которого можно управлять посредством варикапа. Зависимость частоты ГУН от управляющего напряжения, используемого в ФАПЧ, может не обладать высокой линейностью, однако в случае большой нелинейности коэффициент усиления в контуре регулирования будет изменяться в соответствии с частотой сигнала и придется обеспечивать больший запас устойчивости.

Особенность проектирования ФАПЧ

Фазовый детектор генерирует сигнал ошибки, который отражает фазовое несоответствие между входным и опорным сигналами. Частота генератора управляемого напряжением (ГУН) может изменяться путем подачи на его вход определенного напряжения.

На первый взгляд, можно было бы поступить так же, как в любом другом усилителе с обратной связью, добавив контур регулирования с заданным коэффициентом передачи.

Однако существует важное отличие. В усилителе с обратной связью регулируемая величина совпадает с той, что измеряется для формирования сигнала ошибки, или, по крайней мере, пропорциональна ей.

В системах частотно-адаптивной фазовой цепи (ФАПЧ) происходит интегрирование. Мы измеряем фазу, а регулируем частоту, при этом фаза является интегралом от частоты. Это приводит к появлению фазового сдвига в 90° в контуре регулирования.

Интегратор, включенный в контур обратной связи, значительно влияет на работу схемы — дополнительное запаздывание по фазе на 90° на частотах, где коэффициент усиления равен единице, может вызвать самовозбуждение.

Одно из простых решений заключается в том, чтобы не включать в контур элементы, которые создают дополнительное запаздывание по фазе, по крайней мере на тех частотах, где коэффициент усиления близок к единице. Это является одним из подходов и приводит к созданию «контура первого порядка».

Блок-схема с контуром первого порядка в данном случае выглядит так же, как ранее представленная блок-схема ФАПЧ, но без фильтра нижних частот.

Хотя контуры первого порядка удобны в ряде случаев, они не обладают необходимыми свойствами накопителя энергии, что позволяет генератору, управляемому напряжением, сглаживать помехи и колебания входного сигнала.

Более того, контур первого порядка не поддерживает постоянное фазовое соотношение между опорным сигналом и сигналом ГУН, поскольку выход фазового детектора напрямую управляет ГУН.

В «контуре второго порядка» добавляется дополнительная фильтрация на низких частотах для предотвращения неустойчивости. Такой контур обладает свойством накопителя энергии («маховика») и, кроме того, уменьшает «диапазон захвата» и увеличивает время захвата.

Практически во всех системах используются контуры второго порядка, так как в большинстве случаев система ФАПЧ должна обеспечивать минимальные колебания выходного сигнала, а также обладать определенными свойствами памяти или «маховика».

Контуры второго порядка могут иметь высокий коэффициент передачи на низких частотах, что обеспечивает повышенную устойчивость, аналогично преимуществам высокого коэффициента усиления в усилителях с обратной связью.

Как спаять умножитель частоты?

Как ее правильно реализовать, на каких микросхемах спаять?

Согласно источника в качестве элементов DD1 можно использовать любые инверторы микросхем серий К176, К561, КР1561. Кроме того, элементы DD1.1, DD1.2 могут быть без инверсии (буферы) или с гистерезисом (триггеры Шмитта).Транзистор серии КТ315 допустимо заменить другим аналогичным.

По схеме видно, что рекомендуемые микросхемы — K561ЛH2. Какие у них зарубежные аналоги?

Хотелось бы использовать зарубежные микросхемы. Возможно три элемента можно заменить на один. Прошу подсказать на какой.

Также хотелось бы заменить транзистор КТ315Б на зарубежный аналог.

Прошу подробно разжевать как собрать подобную схему, желательно с зарубежными компонентами с того же Алиэкспресс.

Во-первых, микросхема там — К561ЛН1 (ане АН). Шесть инверторов в одном корпусе.

Во-вторых, зарубежный аналог К561ЛН1 — MC14502A. Вместо КТ315 можно взять любой, вот вообще любой современный маломощный транзистор. 2N3704, например. Или BC452.

В-третьих, то, что тут нарисовано, ни разу не умножитель частоты. Это отключаемый генератор импульсов. Если на входе 0 (транзистор закрыт), то три инвертора, включённые по схеме RC-генератора, генерируют фиксированную частоту, зависящую от номиналов R и С. Если на транзистор подать какое-то положительное напряжение, достаточное для того, чтоб вогнать его в насыщение (по этой схеме — вольта полтора и больше), то он закоротит вход DD1 на землю, тем самым отключая обратную связь в генераторе, и колебания на фиг прекращаются. Всё, где ж тут умножение частоты?!

Да, конечно ЛН2; это просто опечатка.

“частота входная всё время принуждает к работе генератор” — в такой трактовка это не умножитель частоты, а, тысызыть, сумматор частоты. — 2 года назад

Кстати, вот насчёт смесителя читаем: “В идеальном перемножающем смесителе при подаче на его входы спектрально чистых синусоидальных сигналов постоянных амплитуд на выходе его формируется сигнал, являющийся суммой следующих синусоидальных сигналов:

В реальном смесителе, из-за его нелинейности для операции перемножения помимо двух сигналов суммы и разности, как у идеального смесителя, на выходе образуются суммы и разности всех частот кратных частотам входных сигналов и гармоники входных частот. Эти паразитные спектральные составляющие в выходном сигнале реального смесителя обычно нежелательны, и должны быть отфильтрованы полосовыми фильтрами или фильтрами нижних частот. “.. — 2 года назад

Нужен умножитель частоты импульсов

Задача действительно увлекательная. Важно отметить, что для линейности, независимо от обстоятельств, импульсы начнут поступать только после второго входного сигнала. Они будут отправляться сразу через 1/2, 1/3 или 1/4 периода, в зависимости от настроек. То есть, устройство будет функционировать с задержкой T + T * 1/n.

Кроме того, получение информации о скорости будет значительно быстрее, чем, например, с помощью GPS. А три импульса уже означают, что пройден один метр.

Применение удвоителей частоты в цифровых схемах

Удвоители частоты играют важную роль в цифровых схемах, обеспечивая необходимую частоту сигналов для различных приложений. Они используются в таких устройствах, как генераторы, синхронизаторы и системы передачи данных. Основная задача удвоителя частоты заключается в преобразовании входного сигнала с частотой f в выходной сигнал с частотой 2f, что позволяет эффективно управлять временными параметрами сигналов.

Существует несколько методов реализации удвоителей частоты, каждый из которых имеет свои преимущества и недостатки. Наиболее распространенные из них включают:

• Цифровые удвоители частоты: Эти устройства используют логические элементы, такие как триггеры и счетчики, для достижения удвоения частоты. Например, можно использовать D-триггер, который срабатывает на фронте входного сигнала, чтобы генерировать выходной сигнал с удвоенной частотой.
• Аналоговые удвоители частоты: В аналоговых схемах удвоение частоты может быть достигнуто с помощью нелинейных элементов, таких как диоды или транзисторы, которые создают гармоники входного сигнала. Эти гармоники затем фильтруются для получения сигнала с удвоенной частотой.
• Фазовые-замыкательные удвоители: Эти устройства используют фазовые замыкания для генерации выходного сигнала с удвоенной частотой. Они обеспечивают высокую стабильность и точность, что делает их идеальными для применения в высокочастотных системах.

При проектировании удвоителей частоты важно учитывать несколько факторов, таких как:

• Скорость переключения: Для цифровых схем критически важно, чтобы элементы могли быстро переключаться между состояниями, чтобы избежать искажений сигнала.
• Шум и помехи: Удвоители частоты могут быть чувствительны к шумам, поэтому необходимо применять методы фильтрации и экранирования для обеспечения надежной работы схемы.
• Потребление энергии: Эффективность схемы также зависит от потребляемой энергии, что особенно важно для портативных устройств.

Применение удвоителей частоты охватывает широкий спектр технологий, включая радиосвязь, цифровую обработку сигналов и системы управления. Например, в радиочастотных передатчиках удвоители частоты могут использоваться для генерации сигналов, необходимых для модуляции и передачи данных. В цифровых системах они могут служить для синхронизации различных компонентов, обеспечивая согласованность работы всей системы.

Таким образом, удвоители частоты являются неотъемлемой частью современных цифровых схем, позволяя эффективно управлять частотой сигналов и обеспечивать надежную работу различных устройств.

Вопрос-ответ

Что такое частота импульсов?

Частота повторения импульсов (англ.: Pulse Repetition Frequency, PRF) – это количество импульсов, которые формируются передатчиком в единицу времени, обычно – в секунду.

Какова формула частоты импульса?

Этот строб заполняется импульсами с фиксированной стабильной частотой F (и периодом t = 1/F). Число импульсов N в стробе подсчитывается. Тогда измеряемый период будет равен T₀ = N × (1/F) = N/F, а частота f₀ = F/N.
