Электронная система зажигания и впрыска топлива — motronic

Электронная система зажигания и впрыска топлива Motronic — ключевой элемент автомобильных двигателей, оптимизирующий процессы сгорания и эффективность работы мотора. В статье рассмотрим принципы работы системы, её основные компоненты и преимущества для повышения производительности и снижения выбросов вредных веществ. Понимание работы Motronic поможет автовладельцам и специалистам в автосервисе лучше ориентироваться в современных технологиях, что способствует качественному обслуживанию и ремонту автомобилей.

Устройство системы

Система Motronic состоит из трех основных компонентов: датчиков, электронного блока управления (ЭБУ) и исполнительных механизмов. Принцип работы системы заключается в следующем: данные, полученные от датчиков, передаются в блок управления, который обрабатывает информацию и отправляет управляющие сигналы на исполнительные механизмы.

В состав системы входят разнообразные датчики, такие как датчики положения распредвала, детонации, частоты вращения коленвала, угла открытия дроссельной заслонки, массового расхода воздуха, температуры всасываемого воздуха, охлаждающей жидкости, кислорода и другие. ЭБУ также получает информацию о состоянии зажигания, передачи, скорости автомобиля, работе климатической системы и уровне заряда аккумулятора.

Электронный блок управления выполняет ряд важных функций:

1. Регулировка подачи топлива в зависимости от режима работы двигателя и объема поступающего воздуха;
2. Формирование искры в оптимальный момент;
3. Контроль за уровнем токсичности выхлопных газов;
4. Управление наддувом;
5. Изменение фаз газораспределения;
6. Регулировка геометрии впускного коллектора.

Ключевые элементы ЭБУ включают: микропроцессор, аналогово-цифровой преобразователь, оперативную и постоянную память, а также усилитель.

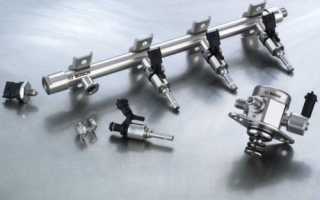

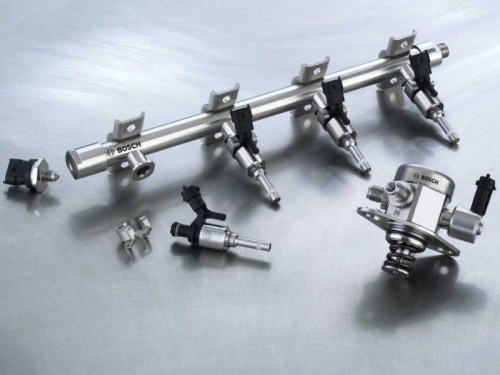

Комплекс исполнительных механизмов системы Motronic включает:

• форсунки;
• катушки зажигания;
• электропривод топливного насоса;
• клапаны в системах улавливания паров бензина и рециркуляции отработанных газов, а также для изменения фаз газораспределения.

Эксперты подчеркивают, что электронная система зажигания и впрыска топлива Motronic является значительным достижением в области автомобильной электроники. Разработанная компанией Bosch, эта система оптимизирует работу двигателя благодаря точному контролю процессов впрыска и зажигания. Специалисты отмечают, что Motronic значительно повышает эффективность сгорания топлива, что, в свою очередь, способствует снижению выбросов вредных веществ и улучшению топливной экономичности.

Кроме того, система адаптируется к различным условиям эксплуатации, что делает ее универсальной для множества моделей автомобилей. Эксперты также акцентируют внимание на высокой надежности и долговечности Motronic, что является важным аспектом для современных автомобилей. В целом, внедрение таких технологий не только улучшает характеристики автомобилей, но и повышает их экологическую безопасность.

Обучающее видео по системам управления двигателем BMW Motronic

Эксперты в области автомобильной электроники отмечают, что система Motronic представляет собой значительный шаг вперед в технологии управления двигателем. Она объединяет функции зажигания и впрыска топлива, что позволяет достичь высокой эффективности работы двигателя и снизить уровень выбросов. Специалисты подчеркивают, что благодаря интеграции этих систем, Motronic обеспечивает более точное дозирование топлива и оптимизацию процесса сгорания. Это, в свою очередь, способствует улучшению динамических характеристик автомобиля и повышению его экономичности. Кроме того, система адаптируется к различным условиям эксплуатации, что делает ее универсальным решением для современных автомобилей. Эксперты также отмечают, что постоянное развитие технологий и программного обеспечения Motronic позволяет поддерживать актуальность системы на фоне быстро меняющихся требований к экологии и производительности.

Работа системы Motronic

Детальная схема функционирования системы впрыска Motronic выглядит следующим образом. Топливный насос закачивает горючее из топливного бака через фильтры, в аккумулятор-распределитель топлива, и далее к форсункам. На выходе аккумулятора-распределителя расположен регулятор давления горючего в системе.

ЭБУ определяет оптимальное давление горючего и передает соответствующий сигнал на регулятор. В случае превышения давления, излишки горючего направляются обратно в бак по обратному топливопроводу.

Количество горючего, поступающего в цилиндры, регулируется временем открытия форсунок, которую также высчитывает ЭБУ, на основе информации с датчиков, и подает сигнал на электромагниты, открывающие их. При этом принимается во внимание температура охлаждающей жидкости, количество всасываемого воздуха, обороты коленвала, данные о детонации, угол открытия дроссельной заслонки, информация о степени токсичности отработавших газов.

Момент образования также определяется блоком управления. За основу берутся те же данные, что и для подачи топлива. Дополнительно учитывается, какая передача включена, включен ли кондиционер, с какой скоростью движется машина.

Обучающее видео по системам управления двигателем BMW Motronic

Интересные факты

Вот несколько увлекательных фактов о системе Motronic, которая сочетает в себе электронное зажигание и впрыск топлива:

1. Слияние функций: Motronic стала одной из первых систем, объединивших управление впрыском топлива и зажиганием в одном блоке. Это значительно повысило эффективность работы двигателя, снизило расход топлива и уменьшило выбросы вредных веществ в атмосферу.
2. Адаптивное управление: Система Motronic применяет различные датчики для мониторинга состояния двигателя в реальном времени. Это позволяет ей подстраиваться под изменяющиеся условия, такие как температура окружающей среды, качество топлива и нагрузка на двигатель, что обеспечивает оптимальную производительность и экономичность.
3. Эволюция технологий: С момента своего появления в 1980-х годах система Motronic претерпела множество изменений и усовершенствований. Современные версии могут включать такие функции, как управление турбонаддувом, системы контроля выбросов и даже интеграцию с системами помощи водителю, что делает ее ключевым элементом современных автомобилей.

Моно мотроник или моно джетроник? Что лучьше? Mono Jetronic / mono Motronic

Преимущества и недостатки системы Motronic

Система Motronic, разработанная компанией Bosch, представляет собой одну из первых интегрированных систем управления двигателем, которая сочетает в себе функции зажигания и впрыска топлива. Эта система получила широкое распространение благодаря своим многочисленным преимуществам, однако, как и любая другая технология, она имеет свои недостатки.

Преимущества системы Motronic:

• Улучшенная производительность: Motronic обеспечивает точное управление подачей топлива и зажиганием, что позволяет оптимизировать работу двигателя. Это приводит к повышению мощности и крутящего момента, а также к улучшению динамических характеристик автомобиля.
• Экономия топлива: Благодаря точному расчету необходимого количества топлива, система способствует снижению расхода горючего. Это особенно актуально в условиях городского движения, где частые остановки и старты могут значительно увеличить расход топлива.
• Снижение выбросов: Motronic помогает минимизировать выбросы вредных веществ в атмосферу, что делает автомобили более экологичными. Система контролирует соотношение воздух-топливо, что позволяет поддерживать оптимальные условия для сгорания.
• Удобство диагностики: Современные версии системы Motronic оснащены функциями самодиагностики, что упрощает процесс выявления и устранения неисправностей. Это позволяет значительно сократить время и затраты на обслуживание автомобиля.
• Гибкость настройки: Система Motronic может быть адаптирована под различные условия эксплуатации и типы двигателей, что делает её универсальным решением для многих производителей автомобилей.

Недостатки системы Motronic:

• Сложность конструкции: Интеграция функций зажигания и впрыска в одну систему делает её более сложной в сравнении с традиционными системами. Это может привести к увеличению стоимости ремонта и обслуживания.
• Чувствительность к качеству топлива: Система Motronic требует использования топлива определенного качества. Низкокачественное топливо может негативно сказаться на работе системы и привести к её неисправностям.
• Зависимость от электроники: Поскольку Motronic является электронной системой, её работа зависит от исправности электронных компонентов. Сбои в электронике могут привести к серьезным проблемам в работе двигателя.
• Необходимость в специализированном оборудовании для диагностики: Для диагностики и настройки системы Motronic требуется специализированное оборудование, что может быть недоступно в некоторых сервисных центрах.

Таким образом, система Motronic представляет собой высокоэффективное решение для управления двигателем, обладающее как преимуществами, так и недостатками. При правильной эксплуатации и обслуживании она может значительно улучшить характеристики автомобиля, однако потенциальные владельцы должны быть осведомлены о возможных рисках и затратах, связанных с её использованием.

Сравнение с другими системами управления двигателем

Электронные системы управления двигателем, такие как Motronic, представляют собой сложные и высокоэффективные решения, которые обеспечивают оптимизацию работы двигателя внутреннего сгорания. Важно рассмотреть, как Motronic соотносится с другими системами управления, такими как системы с карбюраторами, механическими впрысками и более современными системами, такими как системы с адаптивным управлением.

Системы управления двигателем на основе карбюраторов, которые использовались в автомобилях до появления электронных систем, полагались на механические процессы для смешивания топлива и воздуха. Это приводило к менее точному контролю над соотношением смеси, что, в свою очередь, влияло на эффективность сгорания и выбросы. В отличие от этого, Motronic использует электронные датчики для мониторинга различных параметров, таких как температура двигателя, давление воздуха и положение дроссельной заслонки, что позволяет более точно регулировать впрыск топлива и зажигание.

Механические системы впрыска, хотя и более точные, чем карбюраторы, все же не могут сравниться с уровнем контроля, который предлагает Motronic. Механические системы требуют ручной настройки и не могут адаптироваться к изменяющимся условиям работы двигателя, таким как изменение температуры окружающей среды или качество топлива. В отличие от них, Motronic автоматически подстраивается под условия эксплуатации, обеспечивая оптимальную производительность и экономию топлива.

Современные системы управления двигателем, такие как адаптивные системы, предлагают еще более высокий уровень контроля и функциональности. Эти системы могут использовать алгоритмы машинного обучения для анализа данных о работе двигателя и оптимизации параметров в реальном времени. Однако Motronic, будучи одной из первых электронных систем, уже включает в себя множество функций, которые обеспечивают высокую степень адаптивности и эффективности. Например, система Motronic может изменять угол опережения зажигания и время впрыска в зависимости от условий работы, что делает ее более гибкой по сравнению с традиционными системами.

Кроме того, Motronic интегрирует функции диагностики, что позволяет быстро выявлять и устранять неисправности. Это значительно упрощает обслуживание и повышает надежность работы двигателя. В отличие от более простых систем, которые могут требовать значительных усилий для диагностики проблем, Motronic предоставляет информацию о состоянии системы в реальном времени, что позволяет механикам быстро реагировать на любые отклонения.

В заключение, система Motronic представляет собой значительный шаг вперед по сравнению с традиционными системами управления двигателем. Благодаря своей способности адаптироваться к различным условиям, высокой точности управления и интегрированным функциям диагностики, она обеспечивает более эффективную и надежную работу двигателя. Хотя современные адаптивные системы могут предложить еще более высокий уровень контроля, Motronic остается важным этапом в эволюции технологий управления двигателем.

Вопрос-ответ

Что такое система Motronic?

M-Motronic – система импульсной подачи топлива. ME-Motronic – более совершенная версия системы M-Motronic, оснащенная дроссельной заслонкой с электрическим типом управления. При этом можно сказать, что все вышеописанные виды систем впрыска топлива разработаны на основе системы Jetronic.

Как Motronic управляет впрыском топлива?

Блоки Motronic имеют два выхода для впрыска, а форсунки объединены в два «блока», которые срабатывают каждые два оборота двигателя. В примере четырёхцилиндрового двигателя один выход управляет форсунками цилиндров 1 и 3, а другой — форсунками цилиндров 2 и 4.

Принцип работы MED Motronic?

MED-Motronic, в свою очередь, функционирует на основе системы непосредственного впрыска топлива. Принцип работы системы рассматривается на примере М-Motronic. В нее входят различные датчики, блок управления (электронный) и механизмы исполнения. Данные от входных датчиков поступают в блок управления.

Что такое электронный впрыск топлива?

Система электронного впрыска топлива (EFI) представляет собой совокупность управляемых топливных клапанов, открываемых электрическим сигналом, и обеспечивающих подачу топлива в двигатель. Соотношение воздух/топливо определяется временем, в течение которого форсунки остаются открытыми во время рабочего цикла.

Советы

СОВЕТ №1

Перед проведением диагностики системы Motronic, убедитесь, что у вас есть доступ к специализированному оборудованию и программному обеспечению. Это поможет вам точно определить возможные неисправности и избежать ненужных затрат на ремонт.

СОВЕТ №2

Регулярно проверяйте и обновляйте прошивку вашего блока управления Motronic. Производители часто выпускают обновления, которые могут улучшить производительность двигателя и повысить его эффективность.

СОВЕТ №3

Обратите внимание на состояние датчиков, таких как датчик массового расхода воздуха и датчик температуры охлаждающей жидкости. Их правильная работа критически важна для корректной работы системы впрыска и зажигания.

СОВЕТ №4

Не забывайте о регулярном обслуживании автомобиля, включая замену свечей зажигания и фильтров. Это поможет поддерживать систему Motronic в оптимальном состоянии и предотвратит возникновение проблем с запуском и работой двигателя.
